Особенности фундаментов под стальные колонны

Области использования

Этот тип фундамента наиболее эффективен для:

  • инженерных объектов – мостов, переходов и переездов, сооружаемых над железнодорожными путями:
  • инфраструктурных сооружений – подземных парковок, гаражей;
  • строений на тепловых и электрических станциях;
  • складских объектов, предназначенных для складирования материалов, заготовок, готовой продукции;
  • небольших производственных зданий;
  • одноэтажных спортивных, торговых, выставочных комплексов небольшого веса;
  • жилых каркасных домов.

Если основание используется для строений из дерева, то количество этажей может достигать трех.

Расчет количества арматуры для ленточного фундамента

Для ленточных фундаментов применяют два армирующих пояса и арматуру толщиной до 12 мм. При наборе каркаса следует помнить, что вертикальные и поперечные прутья подвергаются меньшей нагрузке, чем продольные.

В качестве вертикальных и поперечных прутьев подойдет катанка, а для горизонтальных применяют рифленую арматуру. Ставятся продольные пруты не реже чем через 40 см, но не менее двух прутков.

Длина катаной арматуры считается по количеству поперечных прутков, умноженных на длину поперечного прутка, и количеству вертикальных прутков, умноженных на длину вертикального прутка. Конструкция собирается при помощи вязальной проволоки, ее количество обсчитывается из расчета около 30 см проволоки на одну скрутку.

Расчет бетона на фундамент производится так – количество использованного бетона равняется объему фундамента. Метод расчета объема фундамента – вычисляется площадь геометрической фигуры, которую он собой представляет (в данном случае произведение длины ленты на ее ширину). Площадь затем умножается на высоту заливки бетона.

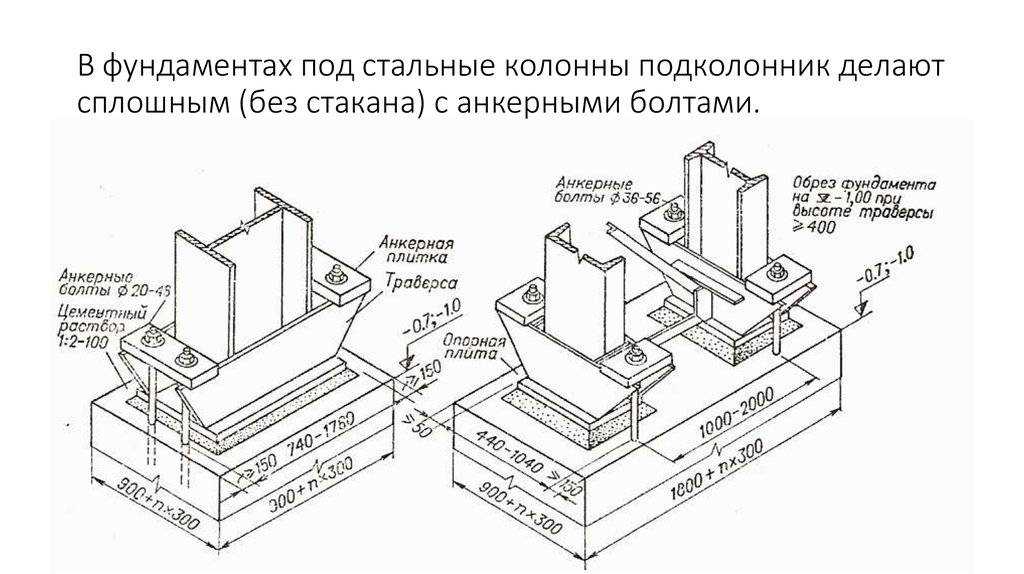

Особенности фундаментов под стальные колонны

Металлическая колонна с анкерными креплениями

Существует ряд зданий, где есть особенные требования к типу и прочности фундаментов. В большинстве случаев, это объекты промышленного назначения, а также различные предприятия энергетической отрасли.

Такие здания часто возводятся на фундаментах каркасного типа, где основную нагрузку принимает на себя металлическая колонна, установленная внутри специальной бетонной чаши или углубления.

Все фундаменты под стальные колонны отличаются особенной конструкцией, ведь изначально создается прямоугольная или квадратная бетонная подушка с углублением, где с помощью анкеров устанавливается и фиксируется колонна.

Кроме зданий с анкерными соединительными элементами, также в таких основаниях можно предусмотреть:

  • трубопроводы различного типа и диаметра;
  • канализационные системы с анкерными крепежами;
  • электрические сети;
  • специальные поддерживающие элементы и конструкции.

Учитывая высокие требования по прочности к таким конструкциям, все расчеты и дальнейшее возведение проводится максимально точно, контроль качества на каждом этапе возведения, а строительные материалы полностью соответствуют нормам.

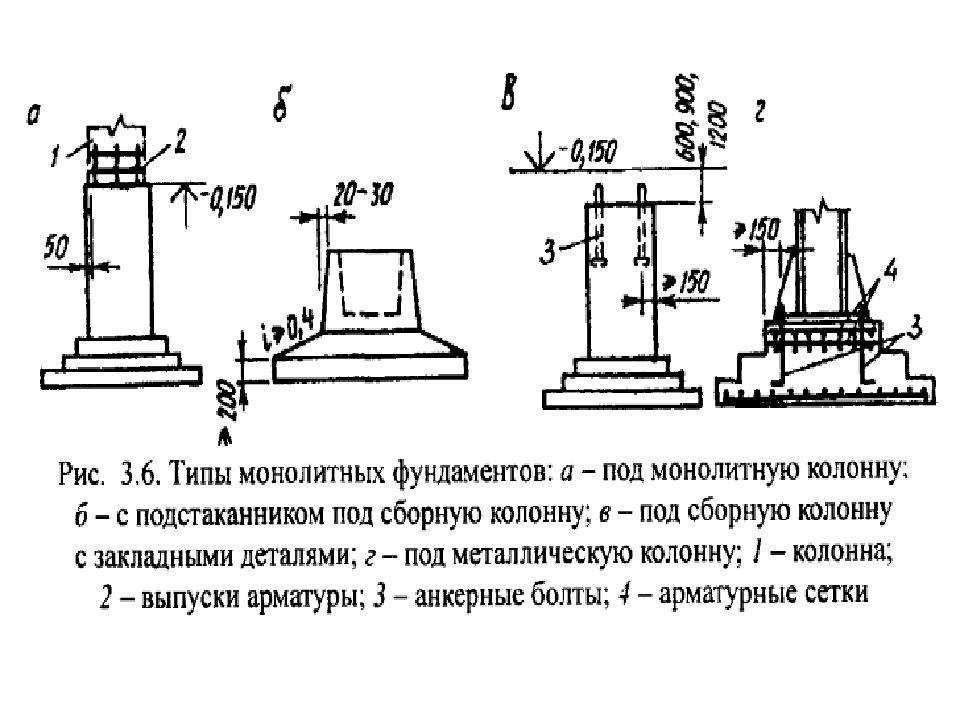

Монолитный фундамент под металлическую колонну

Устройство монолитного основания под металлическую стальную колонну

Как правило, при строительстве таких фундаментов редко используются сборные конструкции, ведь тогда приходится делать дополнительные расчеты несущих способностей зданий.

В таких случаях лучше монолитный бетонный фундамент, ведь он и прочнее, и быстрее заливается. Этапы возведения монолитной подушки для колонны приблизительно следующие:

  1. Расчет максимально допустимых нагрузок на подошву.
  2. Проведение разметки мест установки колонн, подготовка почвы.
  3. Рытье котлована на заданную глубину и соответствующих размеров.
  4. Подготовка внешней опалубки. Она делается с досок или влагостойкой фанеры, в большинстве случаев несъемная.
  5. Выравнивание внутренней поверхности котлована, формирование песчано-гравийной подушки.
  6. Создание основного армирующего пояса по периметру подушки в горизонтальном и вертикальном направлениях.
  7. Заливка котлована бетоном. В это время заблаговременно устанавливаются геодезические уровни и высотные знаки. Они используются при дальнейшем монтаже колонн, а также при ремонте фундамента через просадку.

Как правило, при возведении колонных фундаментов делаются различные высотные отметки, они наносятся на внешний слой бетона, также указывается уровень расположения анкерных соединений, закладочных элементов и других монтажных аксессуаров.

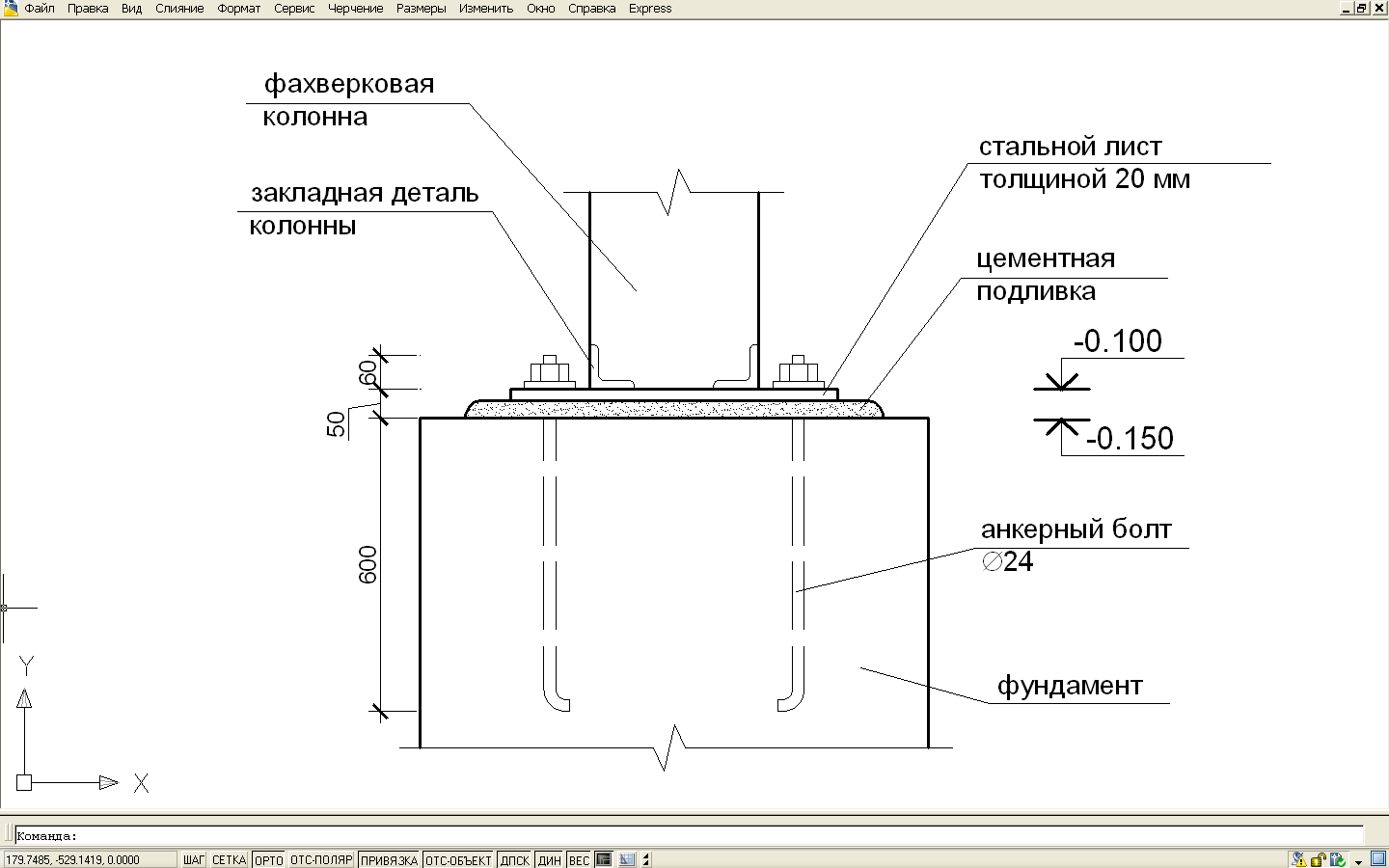

Анкерные соединения

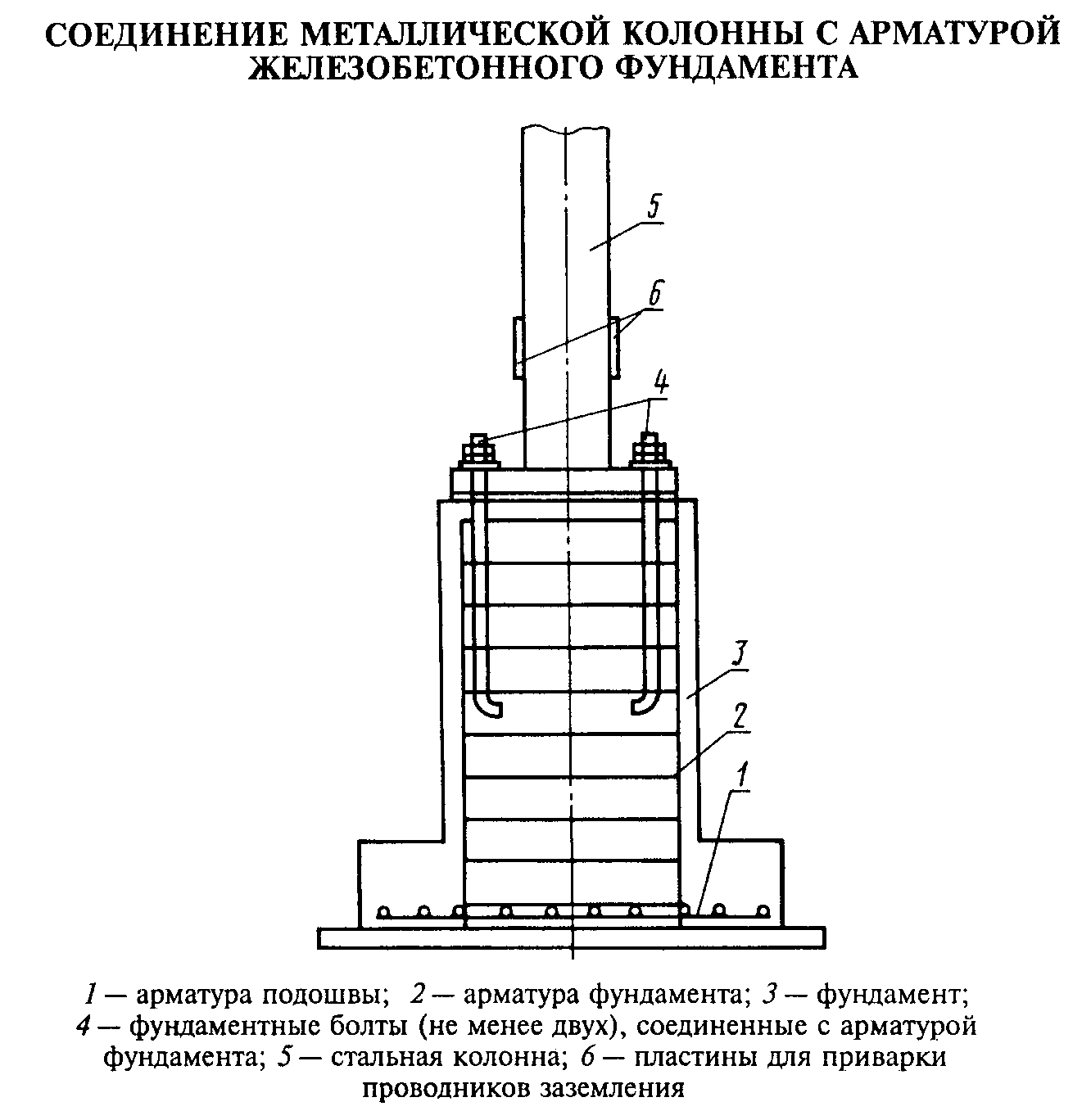

Конструктивная схема с указанием нахождения анкерных соединений

В зависимости от типа выбранной колонны, анкерные соединения подбираются в индивидуальном порядке. Установки и фиксация колонны выполняется с помощью больших болтов или анкеров, которые затем привариваются к арматурному слою и надежно удерживают колонну в вертикальном положении.

Отличительная особенность монтажа соединительных элементов в том, что после их закрепления фундамент разбивают. Если после этого отклонения болтов не произошло, то монтаж считают выполненным правильно, а если есть отклонения центров на расстояние от 2 мм, тогда анкера заменяют.

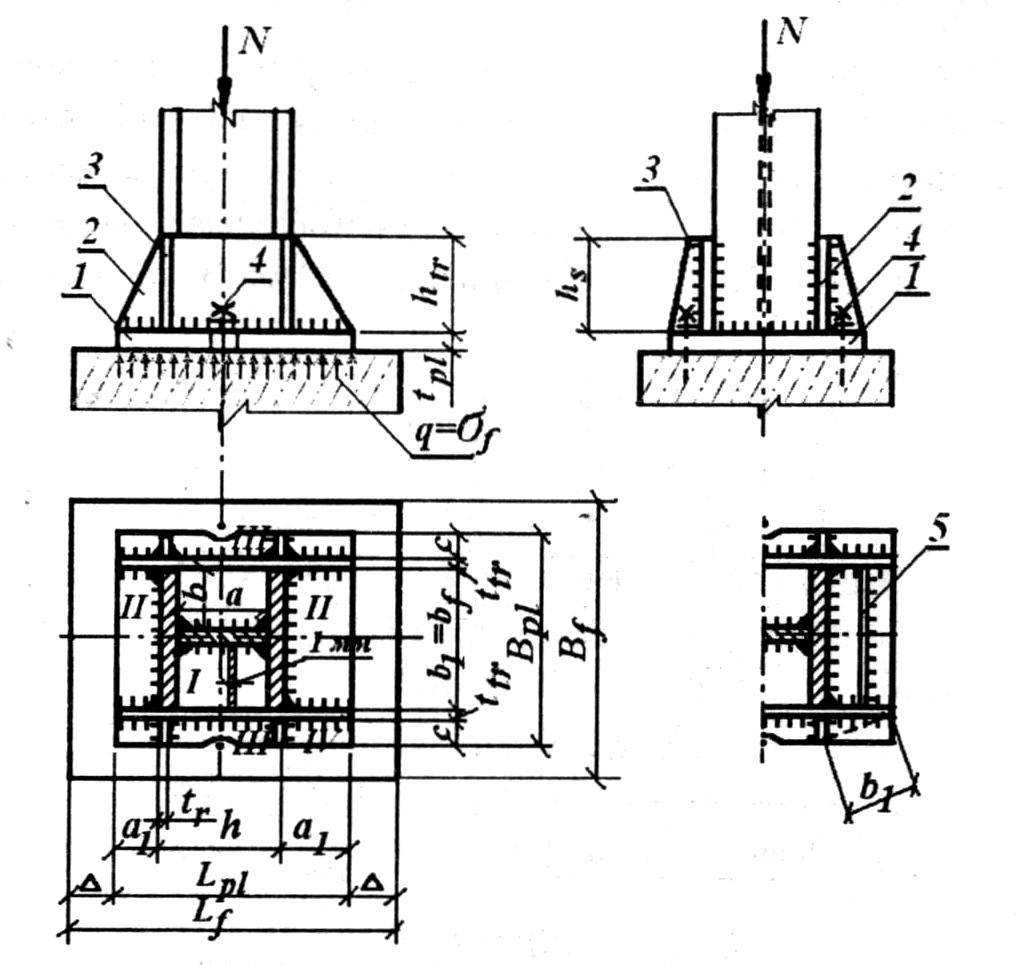

Расчет фундаментов под колонны

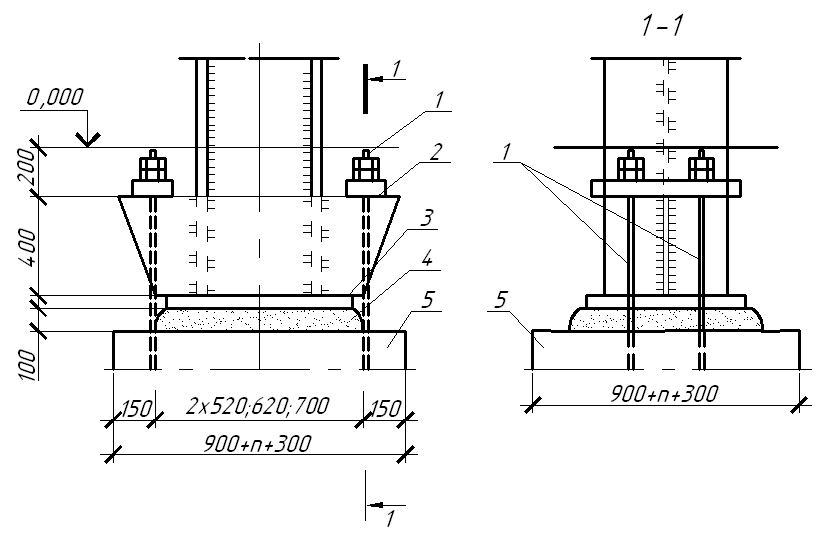

Схема установки стальных колонн на фундаменты

Такие основания всегда рассчитываются под конкретное геодезическое обеспечение. Для правильного обеспечения геодезических параметров проводится контроль вертикальных и горизонтальных высотных положений болтовых соединений. Для таких целей отлично подходят готовые шаблоны или специальный кондуктор.

Шаблоны – это металлические или деревянные рамки конкретных размеров, в которых уже есть готовые гнезда под будущие анкера. Они соединяются по опалубке с осями монолитного фундамента, закрепляются.

Шаблоны должны быть установлены абсолютно ровно, поэтому проводится дополнительное измерение вертикали с помощью строительного уровня или нивелира. В некоторых случаях оправданным будет использование сварочных работ, когда шаблоны жестко устанавливают на арматуру монолитной бетонной подушки.

Монтаж монолитного ростверка

Для заливки бетонного раствора необходимо смонтировать качественную опалубку

Для заливки бетонного раствора необходимо смонтировать качественную опалубку. Начинают с нижних удерживающих щитов. Для этого необходимо нарезать доски, равные шагу между колоннами фундамента. Для их крепления рекомендуется вбить в грунт удерживающие колья. Доски опалубки укладывают на колья вровень с верхним краем столбов.

Боковые щиты опалубки крепят по краям и надежно фиксируют. Боковые планки опалубки можно устелить рубероидом.

Следующим этапом проводят армирование всей конструкции. Здесь стандартно используют армопояс из горизонтальных прутьев сечением 12-16 мм и продольных элементов сечением 6-8 мм

Важно в местах столбов связать арматуру с выступающими из колонн прутьями

Заливку раствора для ростверка нужно проводить в один этап. Поэтому лучше заказать строительный миксер или бетономешалку нужного объема. При заливке бетона необходимо трамбовать раствор через каждые 30 см. Общая толщина (высота) ростверка, как правило, не превышает 60 см.

Через 7-10 дней при условии хорошей сухой погоды бетон считается полностью застывшим. Теперь можно снимать опалубку и давать фундаменту устояться. Все поверхности ростверка также покрывают гидроизоляционными материалами.

После полного высыхания конструкции необходимо провести обратную засыпку котлована с трамбовкой грунта вокруг колонн. Котлован засыпают вровень с отметкой надземной части колонн фундамента. Для декорирования опорных столбов и снижения уровня теплопотерь можно использовать декоративную обшивку столбов сайдингом или же произвести кладку природного камня.

https://youtube.com/watch?v=6hzHFmYjOjQ

Установка колонны

Железобетонные столбы квадратного или круглого сечения ставятся на фрезерованные башмаки, которые выставляются по требуемой отметке геодезистами на бетонный раствор.

С такой же тщательностью выставляется заложение анкерных болтов под металлические колонны. Выступающая над бетоном часть стержня размечается заранее и фиксируется в специальном кондукторе, чтобы выдержать горизонтальный и вертикальный размер.

В некоторых разновидностях заводских столбов анкера не закладывают, а оставляют в верхней части колодец для самостоятельной установки по месту.

В каждом случае любая колонна должна ставиться на геометрически выверенное, жесткое основание согласно разработанной проектной документации. В каждом индивидуальном случае для нового сооружения необходимо привлекать специалиста, чтобы оптимизировать объем работ, финансовые затраты и избежать непоправимых ошибок.

В современном строительстве жилых и коммерческих зданий, мостов и иных сооружений часто в качестве основных несущих основную нагрузку элементов выступают колонны. Различные по способу производства и своим характеристикам, эти элементы зданий служат основой каркаса, на который устанавливаются все остальные конструкции здания. Вместе с тем для надежной, прочной, но главное правильной конструкции всего сооружения, колонны должны быть установлены с минимальными отклонениями от расчетных величин проекта. Именно поэтому в процессе расчета проекта и практической его реализации много внимания уделяется устройству фундаментов.

Армирование столбчатого фундамента, зачем это необходимо?

При строительстве индивидуального дома далеко не всегда для закладки фундамента используют железобетонные плиты. Обычный же бетонный фундамент не очень хорошо работает при периодическом воздействии на него знакопеременных нагрузок, и, особенно – изгибающих напряжений.

Армирование столбчатого фундамента путём введения в бетонную массу укрепляющих её стальных стержней – один из действенных способов укрепления такого фундамента. Особенно, если предполагается возводить дом из тяжёлых строительных материалов, притом – двухэтажным, либо с мансардой.

Почему необходимо армировать фундамент

Перед началом укрепления необходимо выяснить, где находятся зоны возникновения максимальных растягивающих напряжений.

Если возводится обычный частный дом, в котором не предусматриваются какие-либо помещения производственного назначения – например, мастерские, то такими местами будут являться углы дома, где возникающие усилия действуют во взаимно перпендикулярных плоскостях.

Ещё один фактор, предопределяющий необходимость усиления фундамента – это состояние грунта. При резких перепадах температур, возникающих при внезапных существенных похолоданиях или потеплениях, грунт может выпучиваться. Ввиду того, что бетон – материал непластичный, то любые локальные нагрузки на него приведут к трещинообразованию.

Причём, если монолитный фундамент будет воспринимать нагрузки более-менее равномерно всей своей поверхностью, то столбчатый – только отдельными его частями.

Динамика процесса выглядит так:

  • По мере понижения температуры влажный грунт начинает примерзать к контактной поверхности столба (чем больше влажность исходного грунта, тем этот процесс происходит интенсивнее);
  • Во время выпучивания грунта столб начинает выталкиваться вверх, туда, где процесс промерзания еще продолжается;
  • Нижняя часть столба, находясь на цельном грунте, сопротивляется такому выталкиванию, и стремится остаться в прежнем положении;
  • В поперечном сечении столба возникают растягивающие напряжения, которые, нарастая по модулю, приводят к разрыву столба.

Выбор элементов усиливающего каркаса

Для качественного армирования столбчатого фундамента необходимо использовать только специальную стальную арматуру. Имеющиеся рекомендации, касающиеся использования стеклопластиковой арматуры, могут быть использованы лишь для строений небольших размеров – бань, дачных домиков и т.п.

https://youtube.com/watch?v=8sHXrI1wAbQ

Работы по разметке периметра основания

Схема монолитного столбчатого фундамента.

В первую очередь необходимо составить чертеж будущей постройки и фундамента. На нем должны быть указаны все несущие стены, располагающиеся по периметру здания, и внутренние стены, которые будут служить основой для потолочных перекрытий. Затем можно приступать к разметке очертаний фундамента на грунте.

Для этого необходимо вбить по углам будущего основания нужное количество кольев. Все углы проверяются при помощи треугольника, а расстояния отмеряются рулеткой. Правильность установки кольев можно проверить методом диагоналей. Согласно этому методу, между кольями, расположенными по диагонали периметра, натягивается шнур и измеряется расстояние при помощи рулетки. Затем эти же действия производятся и с 2-мя другими кольями по диагонали. Если отмеренные расстояния равны, колья установлены правильно.

После этого по периметру здания натягиваются шнур или шпагат и вбиваются дополнительные колья. Кроме того, необходимо вбить колья и по внутреннему периметру фундамента. Обычно толщина столбчатого основания составляет на 10-12 см больше, чем толщина стен.

Фундаменты стаканного типа под металлические колонны

Начнем с того, что все здания условно разделяются на два типа: каркасные и бескаркасные. К каркасным зданиям относятся почти все промышленные сооружения. Для того чтобы грамотно рассчитать расход бетона, что идет как на фундамент, так и на общее строительство, необходимо правильно выбрать конструкцию фундамента.

Что такое фундамент стаканного типа и где он применяется?

Для строительства каркасного здания применяются колонны или ригели, на которые устанавливаются панели и перекрытия. Существует два вида колонн: металлические и железобетонные. Фундаменты стаканного типа под колонны на металлической основе – это лучший вариант для промышленных зданий. Они используются при строительстве электростанций, а также в атомной промышленности.

Преимущество такого фундамента в том, что он является наиболее прочным и становится опорой для всего здания.

К достоинствам данной конструкции можно отнести и то, что ее установка относительно простая и не занимает много времени. Фундамент под металлическую колонну устанавливается с помощью специальной тяжелой техники, поэтому такое строительство достаточно дорогостоящее. В его стоимость также входит транспортировка некоторых элементов с завода – производителя.

Основные требования и правила к установке фундамента стаканного типа

Фундамент под металлическую колонну используется исключительно в строительстве мостов или объектов промышленности. Данное основание не предназначено для индивидуального строительства.

Фундаменты стаканного типа под колонны устанавливаются с учетом некоторых правил и рекомендаций.

  1. Фундамент под металлическую основу нельзя строить на грунтах, которые имеют свойство проседать. Также запрещается установление такого фундамента на песчаных грунтах.
  2. Блоки, что используются для фундамента, должны отвечать основным требованиям ГОСТа, в том числе, быть водонепроницаемыми и прочными. Учитывайте то, что блоки заводского производства обладают более высоким качеством, чем изделия, что изготовленные на строительной площадке.
  3. Фундаменты стаканного типа под колонны в обязательном порядке армируются.
  4. Толщина слоя вокруг прутков должна быть не менее 30 мм. В противном случае, работа не принимается и является браком.
  5. Блоки, в которых обнаружены трещины (0,1 мм и больше), не используются.
  6. Оставлять в конструкции монтажные петли категорически запрещается!

Монтаж фундамента

Монтаж фундаментов стаканного типа под металлические колонны выполняется специалистами, которые выполняют все требования, что установлены государственными стандартами для этого вида работ. Какие инструменты необходимы для монтажа фундамента такого типа?

В традиционный набор инструментов входит болгарка, нивелир, сварочный аппарат, перфоратор, рулетка, строительный уровень.

Подготовка для работы предусматривает тщательное выравнивание поверхности. Это делается для того, чтобы не произошло смещения балок. После этого роются ямы, которые необходимо уплотнить с помощью гравия. Только после трамбовки грунта можно ставить блоки. Для достижения максимальной точности в установке элементов всей системы, используются специальные геодезические инструменты.

Напоминаем, что установка фундамента стаканного типа может проводиться только на грунте, который имеет стойкость к проседанию, ведь основная задача такой конструкции – равномерное распределение нагрузки по всей поверхности. Чтобы правильно рассчитать нагрузку всего строения на землю, необходимо знать массу всего строения и площадь опоры. Только после этого можно узнать общее давление здания на поверхность.

Масса здания включает в себя все его составные части, в том числе и сами колонны и перекрытия.

Монтаж фундамента выполняется с учетом показателей морозоустойчивости и прочности сжатия. Только так можно избежать деформации и трещин строения в будущем.

Производство таких фундаментных стаканов достаточно сложное, особенно, если учитывать армирование и опалубку. Но, по мнению специалистов, это существенно сокращает денежные расходы при выполнении монтажа

Особенное внимание необходимо обратить на транспортировку и складирование таких фундаментов. Их необходимо перевозить на специальных прокладках, сделанных из древесины. Фундаменты прочно закрепляются для предотвращения смещений во время перевозки

Фундаменты прочно закрепляются для предотвращения смещений во время перевозки.

Такие фундаменты хранятся на деревянных прокладках. Расстояние между рядами – не меньше одного метра!

Нажмите на иконку требуемой социальной сети, так вы поделитесь ссылкой со своим окружением:

Особенности фундамента под железобетонные колонны

Основания под столпы из железобетона выбираются исходя из положительных и отрицательных характеристик каждого вида в отдельности. В указанном случае самым оптимальным будет использование стаканного основания, имеющего следующие положительные характеристики:

  • Они надежны;
  • Имеют повышенную прочность.

В строительстве применяется два вида оснований:

  • Монолитный;
  • Сборный.

Этапы строительства

Соблюдение правил при строительстве фундамента под железобетонные колонны, способствует увеличению срока службы конструкции, качества.

  • Столпы устанавливаются в грунт на глубину не меньше 70 сантиметров;
  • На участке строительства почва не должна быть подвижной или подвергаться температурному пучению;
  • Грунтовые воды должны залегать не менее, чем на 1,5 метра вглубь;
  • Рекомендуется выравнивать площадку, чтобы она не имела резких наклонов и поворотов;
  • Чтобы обеспечить прочность фундамента, ростверк должен быть смонтирован из железобетона. Конечно, устройство ростверка потребует финансовых затрат, но это сделает каркас более долговечным;
  • Для стен рекомендуется использовать строительные материалы, относящиеся к легким: пеноблоки, брус, панели, бревно.

Предварительное проектирование позволяет сделать основание крепким, но должны соблюдаться нормы:

  • Сечение колонн – 20х20 см. Практика показывает использование столпов с сечением 25х25см;
  • Рекомендуется делать башмак под каждую колонну. Это значит расширить нижнюю часть скважины под сваю. В результате получают распределение и снижение нагрузки от здания;
  • Колонны размещать на расстоянии от 1 до 2 метров. При этом столпы должны находиться по углам строения, в местах стыка стен, под выступами: камин, печь.

Для увеличения прочности столпы армируют прутами с сечением от 12 до 16 мм. В зависимости от материала для ростверка, регулируется высота арматуры:

  • Для деревянной связки прутья не должны достигать верхней части 1-2 см;
  • Когда планируется железобетонный ростверк, то арматура должна выступать на 40 см.

Работать с арматурой следует только после того, как бетон наберет нужной прочности.

Монтаж башмака

Как уже было сказано, в скважинах рекомендуется делать увеличение нижней части для создания башмака. На песчано-щебневой подушке устанавливается опалубка из фанеры. Высота 20-30 см. Диаметр подготавливаемой опалубки должна быть в 1,5 раза больше, чем диаметр будущих столпов. Теперь в подготовленную емкость заливается раствор. В течение 10 дней бетон застывает, при условии, что стоит теплая сухая погода.

Монтаж колонн

Следующим шагом идет монтаж непосредственно опалубки под столпы. Деревянные доски необходимой длины скрепляют хомутами. Внутренние стенки рекомендуется укрыть рубероидом. В результате выполненных мероприятий стены колонн получаются гладкие, а главное, что при снятии опалубки отсутствуют повреждения.

Теперь установить арматуру и можно заливать раствор бетона марки 200М. Если строительство происходит в зимний период, то лучше добавить пластифицирующие добавки, улучшающие застывание раствора. Специалисты рекомендуют такие работы проводить, когда температура воздуха держится выше 15 градусов тепла. С помощью металлического штыря из жидкого бетона удаляется воздух. При температуре внешнего воздуха 20 градусов и сухой погоде, раствор застывает в течение 7 дней.

Необходимо дождаться полного высыхания и только тогда снимать опалубку. Теперь по всей высоте колонн и башмака наносят гидроизоляцию.

Ростверк

Самый надежной считается монолитная конструкция. Но есть и другие варианты связки фундамента и здания:

  • Крепление с помощью швеллера или двутавра. В этом случае элемент укладывается полкой вниз и крепится с помощью болтов. Такой связке не страшны большие нагрузки;
  • Железобетонный или монолитный ростверк. Для его сооружения потребуется опалубка и установка армирующей конструкции. Как правило, монолитный ростверк применяется для панельного дома, каркасного строительства, деревянного сруба;0
  • Деревянный ростверк. Использование бруса считается самым дешевым вариантом для связки столбчатого фундамента.

Стоимость фундамента

Цены варьируются в зависимости от разных показателей, вроде глубины котлована и объёма работ вообщем, но сам фундамент чаще всего имеет фиксированную стоимость.

  • Ленточный обойдётся довольно дорого, цифра достигнет 20% от стоимости всей конструкции,
  • столбчатый находится в диапазоне цен от 3.500 до 4.000 рублей, цена довольно приемлемая, но есть минус — если место планируется как общественное, оно должно иметь парковку (по новым нормам), поэтому придётся выкупать для этого кусок земли, так как столбчатый фундамент не предусматривает наличия подвальных и цокольных помещений.

Есть такой интересный строительный ход: колонны опускаются в фундамент, соответственно под землю, сверху оставляют около 3-х метров и сами помещения начинают строить на колоннах, а расстояние от земли до конца опор является парковочным местом.

Почему фундамент нужно обязательно армировать

Армирование позволяет в несколько раз увеличить мощность и прочность бетонного основания. Конечно, прочную конструкцию, которая выдержит гигантские нагрузки и будет неподвластна времени, можно получить и без применения арматуры.

Однако сегодня такой фундамент возводить экономически не выгодно. Развитие металлургической отрасли позволяет значительно удешевить строительство за счет применения простого и эффективного способа — заливки бетонной массы на каркас, выполненный из металлической арматуры или сетки. В результате получается надежное железобетонное основание, благодаря которому ваше здание простоит если не тысячелетия, то пару-тройку столетий точно.

После затвердевания бетон становится жестким и неэластичным, поэтому может деформироваться при неравномерном давлении на поверхность. Проложенная внутри арматура берет на себя все вертикальные нагрузки и равномерно распределяет их по всей площади основания.

Применение арматуры сопряжено с дополнительными расходами, поэтому некоторые отказывается от ее прокладки. Если вы также сомневаетесь в необходимости армосетки, произведите конструкторские расчеты, проанализируйте целесообразность, учите ряд факторов: состав и особенности грунта, уровень грунтовых вод, степень и глубину промерзания.

Если вы возводите здание из легких материалов (бревна, брус, каркасно-щитовые конструкции), армировать основу не обязательно. Что касается тяжелых строительных материалов (кирпич, бетонный блок, пеноблок, газоблок, шлакоблок), в этом случае отказываться от укладки армосетки рискованно. Бетон без арматуры плохо работает на изгиб и растяжение, поэтому фундамент деформируется или даст усадку, что приведет к образованию трещин в стенах и преждевременному разрушению.

Фундамент под колонны

Все здания без исключения делятся на каркасные и бескаркасные. Промышленные сооружения чаще всего строятся каркасным методом, жилые бескаркасным. В качестве несущих элементов в каркасных зданиях выступают ригели и колонны, на которые в дальнейшем укладываются плиты перекрытия и стеновые панели.


Если в вашем строительстве используются колонны, то в зависимости от их вида выбирается тип фундамента. Колонны могут быть металлическими и железобетонными, и сегодня мы рассмотрим какой фундамент под колонны использовать в каждом случае.

Фундамент под железобетонные колонны

При установке железобетонных колонн выбирают фундамент стаканного типа, который может быть монолитным или состоять из сборных частей. Возводить ступенчатый фундамент можно только в том случае, если высота основы составляет выше 35 см. Также стоит учитывать, что сборный фундамент может иметь горизонтальную монолитную поверхность или наклонную.

Для строительства фундамента вырывается котлован, а далее по поперечным и продольным осям закрепляется кольями проектное положение самого фундамента. Застройщикам нужно помнить, что смонтировать сборный фундамент можно только в пределах закрепленного треугольника. Фиксирующие оси устанавливаются в плановые короба по отвесам, и опускаются с проволок.

Обязательно перед укладкой сборного фундамента нужно фиксировать положение осей на блоки. Если строительные блоки небольшого размера, тогда укладку осуществляют от оси, закрепленной струнами. Основание устанавливают в плановое положение с помощью отвеса. На финальном этапе строительства фундамента стаканного типа наносят четыре осевых риски по всем краям стакана, и измеряется величина отклонения от плановых меток.

Фундамент под колонны металлические


В процесс строительства фундамента под металлическую колонну входит: подготовка основания с полостью, расчет расположения фундамента по геодезическим особенностям, проектировка размещения, подбор заполняющего полость материала.

Монтаж металлических колонн состоит из целого ряда операций:

  • Захват;
  • Подъем;
  • Наводки колонны на основания или встык;
  • Выверка;
  • Закрепление.

Для подъема применяется строповка металлических колонн или захват полуавтоматическими приспособлениями. Для предотвращения проскальзывания строп, при подъеме между стропами и колонной закладывают деревянные подкладки или распущенные пополам отрезки стальных труб.

Лучшим методом установки металлических труб называют безвыверочный метод монтажа. Принцип его состоит в том, что на фундамент под колонны устанавливают опорную плиту, а сами колонны устанавливаются по осям или на выверочные болты.

При строительстве фундамента необходимо особое внимание обратить на рихтовку, так как именно от этого зависит степень усадки колонн и всего здания. Рихтовку можно провести, как в процессе строительства основания, так и после. Чтобы провести данную процедуру, изначально проводится нивелировка конусных фундаментов, а далее рихтовка отдельных элементов

Чтобы провести данную процедуру, изначально проводится нивелировка конусных фундаментов, а далее рихтовка отдельных элементов.

При рихтовке всего каркаса просевшего здания, фундамент целиком не откапывается, поскольку давление пульпы позволяет преодолеть не только массу здания, но и грунта возле пазухи фундамента. В этом случае следует откапать лишь патрубок. Пространственную рихтовку собранной конструкции можно производить только после того, как установлена опалубка и ее соединения с внутренней конусной оболочкой и конусоподобным каркасом.


Когда пазух фундамента засыпан, кондуктор и опалубка демонтированы, а бетон затвердел, можно произвести безвыверочный монтаж колонны. Фундамент под колонны металлической на практике работает таким образом: сжимающая сила передается сверху вниз, а сила сжатия изначально воздействует на внешнюю оболочку, через торец фланга, а затем на внутреннюю оболочку.

Не стоит лишний раз упоминать, что монтаж фундамента под колонны является ответственным процессом, который лучше всего проводить специалистам. Только знающие свое дело мастера могут произвести грамотный расчет по установке колоны и устройству фундамента.

Фундаменты при соединении с колонной

а — монолитной; б — сборной; 1 — подколонник; 2 — плитная часть фундамента

Сопряжение фундамента с колонной выполняется монолитным под монолитные колонны и стаканного типа под сборные колонны.

Зазоры между колонной и стенками стакана принимают равными 75 мм по верху и 50 мм по низу стакана с каждой стороны колонны. Эти зазо­ры заполняются бетоном класса не ниже В 12,5.

Глубину стакана dp принимают на 50 мм больше глубины заделки ко­лонны dc. Значение dc должно быть не менее большего размера сечения ко­лонны /с, а также не менее:

30d- при 1-м случае сжатия колонны в сечении по обре­зу фундамента;20d- при 2-м случае сжатия; здесь d — диаметр арматуры колонны.

При 1-м случае сжатия граничное значение dc = 30d можно уменьшить путем умножения его на отношение момента колонны в сечении по обрезу фундамента к предельному по прочности моменту колонны при заданном значении N, но принимать не менее 20d.

Толщину стенок по верху неармированного стакана принимают не ме­нее 0,75 глубины стакана и не менее 200 мм.

Толщину стенок армированного стакана принимают не менее 150 мм.

Для связи с монолитной колонной из фундамента (подколонника) вы­пускают арматуру с площадью сечения, необходимой для восприятия расчетных усилий колонны у обреза фундамента. В пределах фундамента эту арматуру объединяют хомутами в каркас и запускают в колонну на длину не менее длины анкеровки lап.

Стыки выпусков с арматурой колонны можно выполнять внахлестку без сварки в соответствии с указаниями СП 52-101-2003.

Фундаменты армируют сварными сетками только по подошве. При этом, если меньшая сторона подошвы имеет размер Ь<3м,>3м применяют отдельные сетки с рабочей арматурой в одном направлении, укладываемые в двух плоскостях. При этом рабочая арматура каждой сетки располагается снизу. Сетки в каждой из плоскостей укладываются без нахлестки с рас­стоянием между крайними стержнями не более 200 мм (рис. ниже).

Применение, преимущества и недостатки столбчатого основания

В некоторых ситуациях фундамент на столбах является предпочтительнее других конструкций:

  1. Возведение постройки со стенами из легких строительных материалов и без подвального помещения.
  2. При возведении временных сараев и прочих хозпостроек.
  3. Необходимость максимально сэкономить на фундаменте.
  4. Все перечисленное, плюс, нецелесообразность возведения ленточного фундамента.

Кроме того, популярность столбчатого основания характеризуется следующими преимуществами конструкции:

  1. для монтажа столбов требуется минимум времени;
  2. невысокие затраты на рабочую силу
  3. доступность строительных материалов;
  4. обычно нет необходимости в специальной строительной технике;
  5. требуется минимум материалов для тепло и влагоизоляции;
  6. длительный период эксплуатации;
  7. возможность монтажа конструкции на грунтах, подверженных значительному промерзанию;
  8. простота в обслуживании и ремонте конструкции;
  9. себестоимость столбчатого основания значительно ниже, по сравнению с другими фундаментами.

В некоторых случаях, можно обойтись минимумом земляных работ и без бетонирования Источник ruspskrf.ru

Не рекомендуется монтаж столбчатой конструкции при следующих ситуациях:

  • наличие слабых или подвижных грунтов на строительной площадке;
  • почва имеет в своем составе значительную часть торфа или глины;
  • высокий уровень залегания грунтовых вод;
  • использование тяжелых строительных материалов и возведение нескольких этажей;
  • перепад высот на строительной площадке более двух метров.

Также от столбчатого фундамента придется отказаться, если по каким-либо причинам под постройкой нужен подвал.

Подготовка, расчет

Для того чтобы правильно возвести основание под вертикальную опору, для начала требуется провести подготовку:

  • Выполнить планировку и расчет параметров опор. Колонны устанавливаются в особо ответственных точках конструкции – углах, местах пересечения стен и в составе протяженных основных стен с промежутком 3-6 м.
  • Сделать разметку строительного участка и выемку грунта в соответствии со схемой.
  • При необходимости обустроить на дне котлована или траншеи песчано-щебневую подушку.
  • Возвести опалубки (в случае, когда используется заливной фундамент, а не готовые блоки).

Глубина залегания основания и, соответственно, необходимая толщина слоя бетона определяется весом сооружения и геологическими условиями. Последние выявляются в ходе специальной экспертизы, в результате которой становится известны следующие данные:

Свойства, тип и состав грунта.


Для правильного расчета фундамента нужно определить состав и свойства грунтаИсточник skdomocenter.ru

  • Отметка залегания почвенных вод.
  • Глубина промерзания.

При расчете также учитываются следующие параметры:

  1. Климатические условия – температура, осадки, ветра и проч.
  2. Нагрузка от планируемого здания.
  3. Подходящий по характеру нагрузок тип колонн.
  4. Характеристики применяемого бетона – марка, морозостойкость, прочность и т. д.
  5. Свойства будущего сооружения – материал стен, количество этажей, площадь и т. п. параметры.

Учитывая большое количество входных данных, выполнить расчет фундамента под силу только специалистам.

Понравилась статья? Поделиться с друзьями:
Dom Naveshnyakovskoy
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
