Гараж из сэндвич панелей своими руками - проект, конструкция каркаса, пошаговая инструкция по строительству

Винтовой фундамент и его преимущества

Фундамент из буронабивных свай постепенно завоёвывает своё место в строительстве. Если местность обладает некоторой нестабильностью, то ленточный фундамент окажется бесполезным. А вот винтовой аналог окажется оптимальным решением.

Сваи можно «ввинчивать» в грунт в любое время года, что расширяет возможности для строительства дома. Подготовительные работы при закладывании винтового фундамента включают в себя следующие мероприятия:

Выбор места расположения объекта на участке строительства. При этом характеристики рельефа практически не играют роли – выравнивание не нужно, в виду технологии монтажа фундамента.Проводится разбивка проекта фундамента с закреплением минимум одной базовой сваи в углу конструкции.Установка по периметру остальных свай через определённое расстояние.После установки всех свай проводится их нивелировка и подрезание для создания идеально ровной плоскости.Обязательно проводится бетонирование, а после высыхания укладывается обвязка.

Сип панели на винтовых сваях

Основное достоинство винтового фундамента – простота производства работ, всесезонность и всепогодность. При возведении небольших строений и зданий, имеющих небольшую массу, свайный фундамент является оптимальным решением. Пол из сип панели на винтовых сваях позволяет создать отличные условия для дальнейшего проживания.

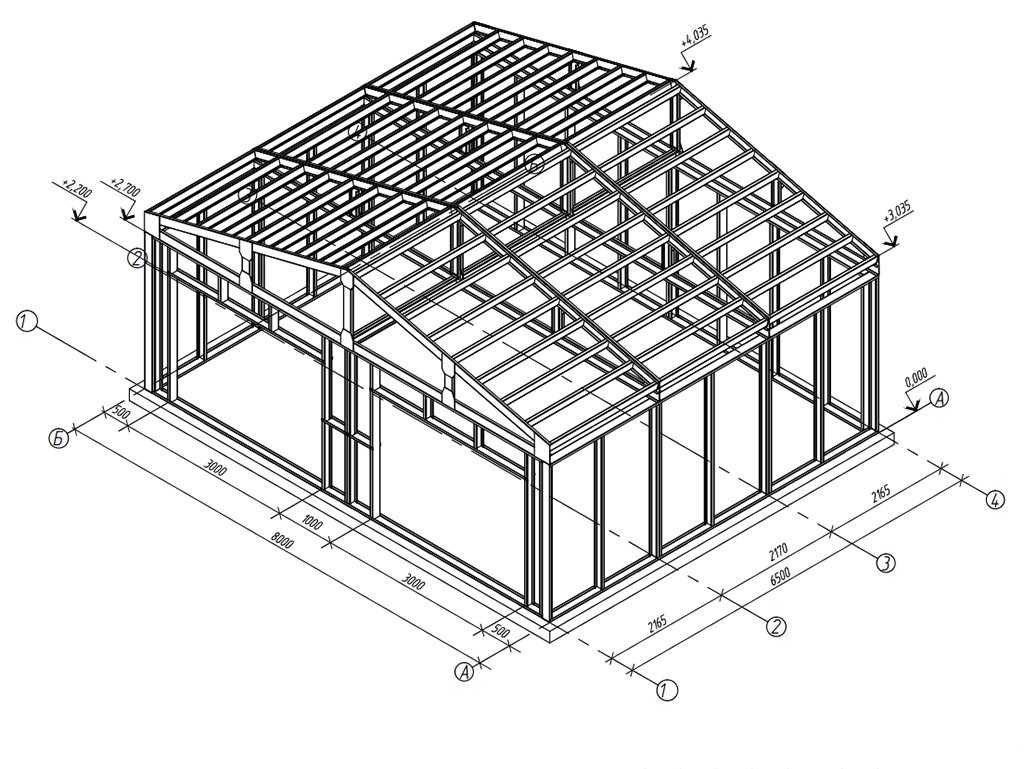

Возведение стен для каркасного гаража на 2 машины

Для застывания готового фундамента требуется ждать сутки, после чего можно приступать к выбору материала для каркаса и его монтажу. Опорная конструкция может быть собрана при помощи 2-ух материалов:

Брус. Пиломатериалы имеют отличные качества прочности, а легкая обработка материала позволить без лишних усилий выполнить подгон в точках крепления реек.
Профильная туба. Это металлоизделие имеет сверхпрочность и справится с любыми опорными и ветровыми нагрузками. Однако с этими изделиями работа по сборке каркаса потребует значительно больше времени и затрат (сварка, сложность крепления). Гараж по канадской технологии с использованием винтовых свай собирается за короткий срок, однако требует большого набора профессиональных электроинструментов (перфоратор, сварочный аппарат).

Перед сборкой каркаса лучше взять калькулятор и рассчитать каркасный гараж, а точнее опорную конструкцию, кровлю и материал на обшивку стен. Независимо от типа выбранного материала для каркаса, опорные стойки рекомендуется размещать на равном интервале, не превышающем 1,5-1,6 метров. Если каркасный гараж на винтовых сваях можно построить на грунте Вашего участка, то обязательно соблюдайте интервал между сваями в районе 70-100 см.

Расчет стоимости гаража из сэндвич панелей

Расчет стоимости строительства гаража из сэндвич-панелей включает в себя множество составляющих, каждая из которых вносит свой вклад в общую стоимость проекта. В следующей таблице мы рассмотрим приблизительные затраты на различные элементы проекта.

Компонент	Приблизительная стоимость
Сэндвич-панели	$1000 — $3000
Каркас для установки панелей	$500 — $1500
Крепежные элементы и комплектующие	$100 — $300
Доставка и транспортировка	$200 — $500
Работа строителей	$800 — $2000
Неожиданные расходы	$200 — $500
Фундамент	$500 — $2000
Итого	$3300 — $8800

Важно помнить, что эти цифры являются ориентировочными и могут варьироваться в зависимости от конкретных условий вашего проекта, выбора материалов, размера гаража и многих других факторов. Наилучший способ получить точную оценку стоимости — обратиться к профессиональному строителю или консультанту по строительству

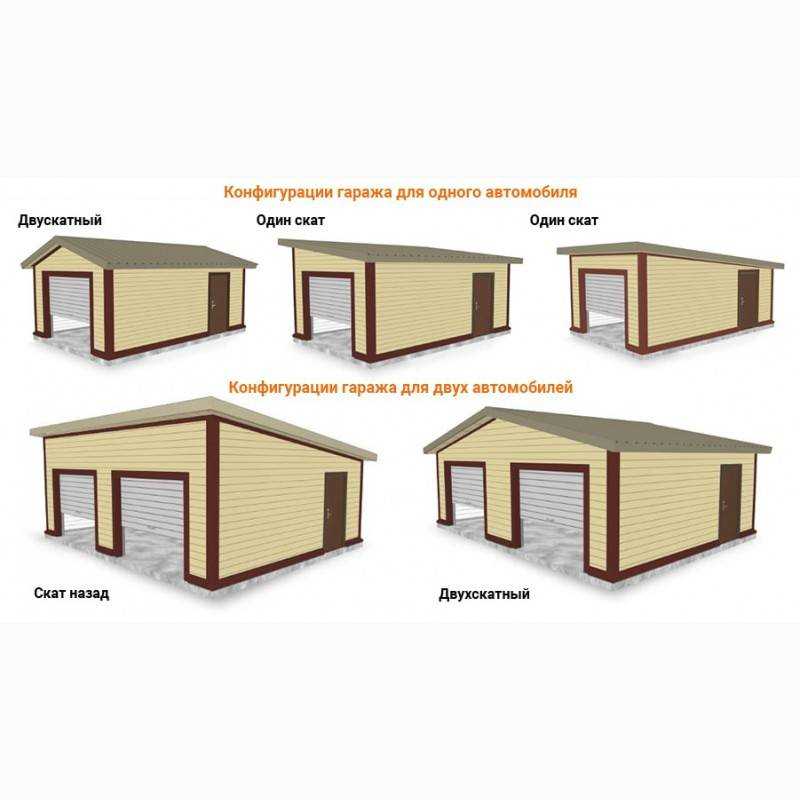

Разновидности гаражей из сэндвич-панелей

Выделяют четыре разновидности гаражных помещений, которые изготавливают из сэндвич-панелей. Рекомендуется заранее ознакомиться с их особенностями, чтобы выбрать наиболее подходящий тип постройки.

Кассетные

В последние несколько лет популярностью пользуются гаражи, изготовленные из кассетного типа панелей. К их главным достоинствам относятся:

низкая стоимость, которая позволяет сэкономить деньги на постройке гаражного помещения;
высокая плотность сооружения;
легкость монтажа, благодаря которой человек сможет самостоятельно построить гараж;
надежность конструкции.

Также стены зданий из кассетных листов устойчивы к механическим повреждениям и неблагоприятным атмосферным явлениям в виде града, снега или дождя.

Модульные

Люди строят гаражи модульного типа, чтобы побыстрее обзавестись помещением для хранения транспортного средства. Отличительной особенностью модульной постройки зданий является то, что при строительстве используются модули, изготовленные на специальных заводах. Человеку достаточно просто соединить их между собой, чтобы соорудить каркас для гаража.

К недостаткам модульных гаражей относят:

Недолговечность. Срок службы таких построек в разы меньше, чем у помещений из кирпича.
Плохая теплоизоляция. Модульные постройки нуждаются в дополнительном утеплении.

Каркасные

Каркасные сооружения пользуются популярностью из-за своей упрощенной конструкции, которая позволяет сэкономить время и финансовые средства на строительстве гаража.

Строители предпочитают делать каркасные гаражи, так как они имеют следующие достоинства:

высокая прочность;
простота строительства;
возможность сделать все самостоятельно.

Главным минусом каркасных построек считают их воспламеняемость. Чтобы защитить сооружение от пожаров, придется обработать его антисептическими составами.

Разборные

Сборный гараж считается наиболее простым сооружением, которое можно построить для хранения авто. К плюсам сооружений такого типа относят:

Легкость возведения. Построить быстровозводимый гараж сможет даже человек, который ранее никогда не занимался строительством.
Скорость создания постройки. Чтобы полностью соорудить сборный гараж, понадобится 2-3 дня.

Необходимые материалы и инструменты

Сэндвич-панели можно резать только «холодным» способом: специальными ножницами или пилами, ножовками. «Горячие» способы реза (циркулярка, электролобзик, болгарка) вызовут перегрев металлической облицовки, что приведёт к нарушению антикоррозийного покрытия. Оптимальный выбор – ручные или электрические ножницы по металлу.

Для строительства фундамента потребуются:

бетоносмеситель;
портландцемент М400;
песок;
гравий;
ёмкости для воды и раствора;
арматура сечением от 8 мм;
вязальная проволока;
материал для опалубки: доски, фанера, ОСБ;
лопаты штыковая и совковая;
рулетка;
пузырьковый строительный уровень;
колышки и разметочная шнурка.

Для монтажа каркаса и сэндвич-панелей понадобятся:

дрель и длинные сверла;
шуруповёрт мощностью 600-750 Вт;
самозажимной специализированный монтажный подъёмный инструмент для горизонтальной или вертикальной установки панелей (необходим для самостоятельного подъема строительного материала).

Ели участок строительства находится в зоне с неблагоприятным климатом, при стыковке панелей в паз закладывают силиконовый герметик. Некоторые специалисты рекомендуют вместо него использовать монтажную пену.

Что выбрать

Утеплитель

Минеральная вата – самый долговечный утеплитель из всех, что используются при производстве сэндвич-панелей. Если при возведении гаража позаботиться о хорошей вентиляции и наружной гидроизоляции, минвата прослужит верой и правдой долгие годы.

Пенопласт и пенополиуретан выгодно отличаются от минеральной ваты практически стопроцентной стойкостью к влаге, но прослужат меньше. Ещё один недостаток этих материалов – выделение токсичных веществ при сгорании.

Новый термоизоляционный материал, сочетающий в себе достоинства ваты и полимеров – пенополиизоцианурат. Он лишен недостатков, характерных для остальных материалов, и, соответственно, стоит дороже примерно в полтора раза.

Наружная облицовка

Для гаража следует остановиться на металле. Металл пожаробезопаснее по сравнению с другими материалами, более устойчив к воздействию агрессивных сред, коими являются все нефтепродукты и их испарения, его не так просто продавить (проломить) как, скажем, панель ПВХ.

Расчет материалов

Главное, что следует знать при строительстве сооружений из сэндвич-панелей – это количество тех самых панелей, чтобы не купить лишнее и не бегать по городу в поисках недостающего элемента. Возьмем как пример гараж 5 на 7 метров с высотой передней стенки 3,6 метра, а задней 2,4 метра.

Ширина и высота ворот будет соответственно 2,7 и 2,3 метра. Крышу будем проектировать односкатной.

Расчет сэндвич-панелей для гаража

Найдем площадь треугольника по формуле S=a·h, где a – длина стены, h – высота стены.

S=7·2,4=16,8 м²

Поперечный стык стеновых панелей.

После найдем площадь прямоугольного треугольника, используя формулу S=(a·h):2

S=(7·1,2):2=4,2 м²

Общую площадь боковой стены возможно получить сложением предыдущих результатов, а затем результат увеличить вдвое в связи с тем, что стены две.

16,8+4,2=21 м²

21·2=42 м²

Получается, что на боковые стороны гаража необходимо приобрести 42 м² сэндвич-панелей. Таким же образом можно рассчитать площадь задней стенки гаража по известной нам формуле.

S=5·2,4=12 м²

Так как на передней стенке располагаются ворота, то сначала стоит узнать их площадь и вычесть ее из общей площади стены.

S_в= 2,7·2,3=6,21 м² – площадь ворот.

S=3,6·5=18 м² – площадь стены.

S_л=S-S_в=18–6,21=11,79 м² – чистая площадь передней стены без учета ворот.

Находим площадь крыши.

S=5·7=35 м²

Суммируем полученные данные.

42+12+11,79+35=100,79 м²

Получается, что на гараж с заданными выше параметрами следует приобрести почти 101 м2 сэндвич-панелей.

Расчет бетона для фундамента

Чаще всего строители при возведении основания гаража из сэндвич-панелей используют ленточный или плитный фундамент. Ленточный находится по периметру гаража, а также имеет дополнительную ленту по центру помещения от передней до задней стенки. Высота и ширина бетонного основания 40 на 40 соответственно.

Защитная пленка сэндвич-панели.

Количество смеси, необходимого для заливки фундамента, определяется по формуле объёма куба V=h³, где h – значение сторон фигуры. Сначала найдем значение одной ленты, а потом результат умножим на 3 и узнаем объём всех трех лент.

V=0,4·0,4·7=1,12 м³ – одна лента.

1,12·3=3,36 м³ – три ленты.

Далее рассчитываем количество смеси, необходимое на среднюю ленту, идущую от середины передней до середины задней стенки. Сначала три ширины ленты вычтем из ширины помещения.

5-(0,4+0,4+0,4)=3,8 м

Найдем, сколько необходимо смеси для полученного значения ленты. В формулу нахождения куба подставляем значения и получаем следующее.

3,8·0,4·0,4=0,608 м³

Находим общее значение двух сторон.

0,608·2=1,216 м³

Зная эти данные теперь легко найти общий объём бетонной смеси.

3,36+1,216=4,576 м³

Вычисления плитного фундамента гораздо проще. При толщине основания в 20 сантиметров расчет по той же формуле нахождения объёма выглядит следующим образом:

V=5·7·0,2=7 м³

Если гараж спроектирован со смотровой ямой, то при проведении расчетов следует найти ее объём, а затем вычесть его из итоговых значений.

Расчет арматуры для основания

Арматурный пруток сечением 12 мм используется для усиления прочности плитного фундамента. Он кладется в виде сетки с ячейками 15 на 15 см и заливается бетонной смесью.

Перпендикулярно передней и задней стенке поместится следующее количество прутка:

5:0,15=33,3 прутка.

Узнать общую длину в погонных метрах поможет следующий расчёт:

33,3·7=233,1 п. м. по длине гаража.

Схема гаража из сэндвич-панелей.

Аналогичные действия проведем и по отношению к ширине гаража:

7:0,15=46,6 прутка.

46,6·7=326,2 п. м. по ширине гаража.

Сложив эти значения, получаем общее количество арматуры в погонных метрах:

233,1+326,2= 559,3 п. м.

Армирование всегда производится в 2 слоя, следовательно, итоговое число будет выглядеть следующим образом:

559,3·2=1118,6 п. м. потребуется для армирования плитного основания гаража 5 на 7 метров.

Необходимые инструменты

Набор инструментов для строительства гаража из такого материала не уникальный. Человек, хоть немного занимающийся строительством, основную часть уже имеет в наличии, а некоторые элементы можно взять напрокат у строительных магазинов или доброго соседа.

А набор выглядит следующим образом:

лопата либо мини экскаватор;
земельный бур;
тачка для вывоза земли;
молоток;
ножницы по металлу;
шуруповерт;
циркулярная пила;
ножовка;
аппарат для замешивания бетона;
резервуар с водой;
кусачки;
аппарат для сварки;
вертикальный и горизонтальный строительный уровень;
рулетка измерительная;
деревяные колышки и веревка.

Полка на шпильках своими руками

Пример полки, установленной на заклепках, показывает, что вы можете создать свой собственный дизайн вещей и предметов в гараже. Помните, что каждый дизайн начинается с эскиза.

- Во-первых, полка обрезается до желаемого размера из следующего материала ДВП или фанеры;
- Для повышения устойчивости конструкции к углам полки крепится металлический профиль с жесткими ребрами на внутренней стороне;

По краям полки (от пяти до семи сантиметров) сделаны отверстия с заклепками

Обратите внимание, что если сверлить вблизи углов, полка может сломаться после размещения на ней предметов с разным весом; Затем поместите полку на потолок и отметьте отверстия карандашом. Таким образом, мы гарантируем, что они не будут деформированы и болты не будут деформированы; Затем мы просверливаем отверстия для анкеров

Удалите грязь, образовавшуюся после сверления отверстий

Вставьте анкер в отверстие до упора и затяните гайки;

Удалите грязь, образовавшуюся после сверления отверстий. Вставьте анкер в отверстие до упора и затяните гайки;

- Прикрепите к анкерным болтам. Затем закрепите накидными гайками. Не лишним будет закрепить их другой простой гайкой, которая должна быть навинчена на резьбу болта;
- Наконец-то мы добавили саму полку. Для этого на болт и закрепляется гайка, а затем шайба. Сама конструкция прикручивается к концам болтов. Мы починим его шайбой Гровера и еще одним орехом. Шайбы защищают конструкцию от поломки. Шайба Grover не создает крепежной гайки. Крепежные элементы отрегулированы по уровню;

Если вы построите такую полку, в гараже будет гораздо больше места. Чтобы закрепить конструкцию на месте, необходимо прикрепить ее к металлическому углу, который крепится к стене с одного конца и к полке с другого.

Из этого примера можно сделать вывод, что можно обойтись без арендованных мастеров и построить красивую полку в гараже собственными руками. Все, что вам нужно, это немного терпения и усилий.

Подробную информацию о том, как сделать собственные полки в гараже, вы можете найти в этом видео:

Page 4

Все более широкое внедрение электроники в современные автомобили значительно усложняет их ремонт. Тем не менее, все еще есть автовладельцы, которые управляют своими железными лошадьми самостоятельно.

Именно смотровая яма позволяет судить о состоянии автомобиля без очереди, в спокойной обстановке и в любое время суток собственными глазами. Что я могу сказать — даже нефть нецелесообразно менять без ямы управления.

Что такое сэндвич-панель

Сэндвич-панель – многослойный строительный материал, отличающийся удобством монтажа. Существует всего два его вида:

Любая СИП-панель состоит из трех слоёв: двух облицовочных и среднего теплоизоляционного. Внешние элементы изготавливают из металла, ОСБ, ПВХ или магнезитовых плит. Элементы обшивки могут быть плоскими и профилированными. Есть панели с отделкой под сайдинг, блок хаус, профлист с разной высотой и шириной волны. Средняя часть (утеплитель) может быть изготовлена из следующих материалов:

пенопласта;
пенополиуретана (пенопласта высокой плотности);
базальтовой минеральной ваты;
пенополиизацианурата.

Толщина СИП-панелей находится в пределах 6-25 см. Но ширина стандартная и составляет 100-125 см. Длина возможна от 2-х до 12,5 м. Геометрические параметры этого строительного материала позволяют возводить здания без горизонтальных швов. Заказывают панели длиной, соответствующей высоте стены, и устанавливают их вертикально, соединяя между собой способом шип-раз.

Строим стены сэндвичного гаража – проще некуда!

Когда каркас готов, можно приступать к установке сэндвич-панелей. Процесс начинаете с любого угла «скелета». Монтируете (строго по уровню) первую панель, фиксируете ее посредством специальных болтов, поверхность которых покрыта защитным слоем, к каркасу. Процедура не вызывает проблем, так как используемые крепежные изделия имеют резьбу самонарезаемого типа. Болты, заметим, нельзя располагать ближе, чем за 5 см от края (стыковочного) сэндвич-изделия.

Затем выполняете установку следующей панели, фиксируя ее с первой запорным механизмом. В места крепления изделий нужно монтировать прокладки. Они гарантируют требуемую герметичность и плотность соединения. Кроме того, между «скелетом» конструкции и отдельными панелями желательно укладывать ленту-уплотнитель. А для максимальной защиты запорных устройств рекомендуется промазывать их герметиком перед соединением отдельных панелей.

Нередко геометрические размеры сэндвич-изделий в углах конструкции велики для вашей постройки. Это не беда. Лишние сантиметры обрезаются электрическим лобзиком либо пилой по металлу. Работу следует выполнять аккуратно, чтобы полимерный слой на панелях не был поврежден. «Болгарку» для обрезки использовать категорически запрещается. Она способна оплавить края панелей, испортив весь внешний вид гаража.

Все последующие ряды собирают аналогичным образом – ставят стыковочную панель, после этого монтируют другие изделия. Желательно добиваться того, чтобы в горизонтальных рядах стыки между отдельными сэндвич-изделиями располагались «в разбежку». Сделать это просто – начинайте новый ряд с отрезка панели, который остается после монтажа предыдущего.

Монтаж сэндвич-изделий на каркас сооружения

Участки стыков панелей нужно закрывать стальными накладками, которые будут выполнять защитную функцию и сберегать в гараже тепло. Эти элементы должны с обеих сторон от линии соединения выступать примерно на 50 мм. Их промазывают изнутри герметиком, а затем фиксируют на универсальные саморезы.

После завершения всех описанных работ вам останется лишь снять с панелей защитную пленку, а затем сделать крышу постройки – двух- либо односкатную. Ее чаще всего выполняют также из сэндвич-изделий. Панели монтируют от нижнего края крыши по всей ее длине. Их крепление производится к каркасу по верхнему гребню при помощи саморезов. Последнее соединение, таким образом, будет проходить вдоль конька крыши.

Швы на кровле накрываются защитными накладками, перед этим их следует обработать герметиком. Важный момент! Если вы используете изделия с минеральной ватой, потребуется оборудовать водосток, так как проникновение воды в такие панели чревато большими неприятностями.

Теперь вы знаете, как построить гараж из сэндвич-панелей. А далее мы расскажем о том, как возводится бытовка из этих популярных нынче изделий.

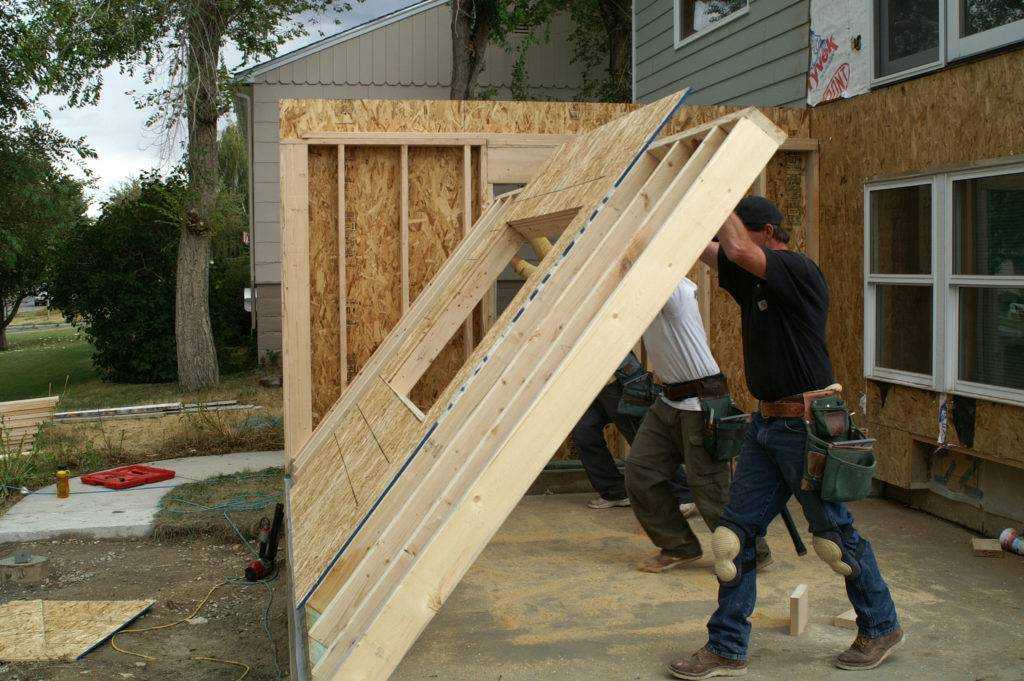

Что такое сип-панели и стоит ли строить такой дом

Дом из сип-панелей строится по каркасно-щитовой технологии. Суть ее заключается в том, что объект собирают из уже готовых панелей. Их делают на производстве по конкретному проекту и с соответствующими параметрами.

Стройка напоминает сборку детского конструктора. Сами панели состоят из двух плит ОСП и прослойки из пенопласта или пенополистирола.

Технология сип-панели уже более полувека используется в США и Европе. В России такие дома считают разновидностью каркасных построек, хотя это, скорее, один из видов панельного строительства.

Из этого материала делают несущие элементы дома – стены и внутренние несущие перегородки, потолочные перекрытия. Но применять их можно также в качестве межкомнатных стен, таким образом, сделав дом теплее. Часто ими обшивают силовой каркас объекта.

Особенности монтажа

Монтаж сип-панели по большому счету процесс не такой уж и сложный.

На стройплощадку привозят уже готовый набор элементов и деталей конструкции.

Его остается только собрать, как детский конструктор.

Сложность заключается в другом – чтобы собрать верхние части дома нужна спецтехника, так как плиты достаточно тяжелые.

Есть вопросы и к самому материалу.

На рынке много некачественных сип-панелей.

Но даже если в строительстве использовали стройматериал высокого качества, свои недостатки он все равно проявит в процессе эксплуатации.

Как построить дом из сип-панелей

Делаем стандартный свайный фундамент и монтируем по периметру нижнюю обвязку из деревянного бруса. К балкам шурупами фиксируем деревянные доски, которые будут основой основной конструкции. Далее на эту основу монтируем панели. Между собой они соединяются по принципу шип-паз.

Стыки между плитами необходимо герметизировать при помощи монтажной пены. Ею надо обработать торцевые стороны каждого щита.

Общий вес конструкции сравнительно незначительный, поэтому не нужен бетонный фундамент.

Если же решили строить дом на ленточном фундаменте, то технология строительства отличается от предыдущей.

Каркасные или сип-панели – выбор индивидуальный.

У каждого типа постройки есть как свои плюсы, так и минусы. Но несмотря на это, коттеджи именно по таким технологиям строительства – оптимальный вариант для тех, кто решил обзавестись недорогой загородной недвижимостью.

Стоимость строительства таких домов условно демократичная, а срок эксплуатации хоть и небольшой (в среднем 30-50 лет при надлежащем уходе), но вполне достаточный для сезонного жилья.

Монтаж стеновых и кровельных сэндвич-панелей

Сэндвич-панели устанавливаются в вертикальном положении. Панель крепится к верхнему и нижнему профилям саморезами шагом не меньше 50 см. начинают с какого-нибудь угла, выравнивая сэндвич-панель по отвесу. Необходимо создать первой панели строго вертикальное положение, ведь от этого будет зависеть положение всех четырех стен. Соединительные элементы — замки в сэндвич-панелях бывают разных типов, места соединения промазывают силиконовым герметиком.

Стыки между панелями при необходимости скрепляются металлическими накладками. Угловые стыки закрывают деталью, называемой — фасонный элемент.

После устройства всех сэндвич-панелей проводятся изоляционные работы. По периметру устанавливают отлив и нащельник, пустоты заполняются монтажной полиуретановой пеной или герметиком.

После установки сэндвич-панелей на стены, следует удалить с них защитную пленку. До монтажа снимать пленку не рекомендуется. Можно повредить поверхность деталей, что впоследствии приведет к коррозии.

Установка сэндвич-панелей на крыше выполняется точно так же, как и на стены и начинают с нижнего края. И не имеет особого значения двухскатная кровля или крыша представляет собой площадку с уклоном. Закрепляются детали к фермам к верхнему гребню волны. Каждый стыковочный шов промазывается герметиком, ведь это крыша, поэтому дополнительно все стыки закрывают защитными декоративным накладками.

Чтобы не помять панели, при монтаже крыша застилается деревянным настилом. Если в качестве утеплителя в сэндвич-панелях встроена минеральная вата, то установка водостока обязательна. Потолок в гараже можно сделать также из сэндвич-панелей. В этом случае тепло дольше будет сохраняться внутри помещения. Сделав обрешетку на потолок, прикрепить к ней сэндвич-панели, а места стыков потолка со стеной загерметизировать монтажной пеной.

Для подрезки применяют электролобзик, у которого меньше оборотов, чем у «болгарки». Если все же покрытие нарушено, то закрасьте поврежденные места масляной краской.

Оказывается, нет ничего сложного в создании гаража из сендвичных-панелей своими руками, стоит всего лишь начать и действовать как описано в этой статье.
