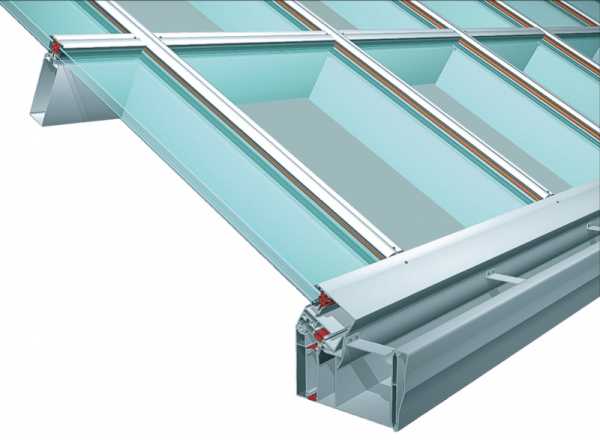

Светопрозрачные конструкции из алюминиевого профиля: сборка и монтаж своими руками

Этапы установки алюминиевых окон

Перед непосредственной установкой окон своими руками необходимо проверить качественность изделия. Для этого, после того как окно будет доставлено, следует проконтролировать наличие всех элементов конструкции, просмотреть есть ли на них видимые дефекты

Очень важно, чтобы габариты алюминиевого окна и сам проем совпадали, что тоже проверяется сразу после доставки

Установка алюминиевых окон своими руками имеет определенный алгоритм действий:

Подготовительные работы.
Выемка старого окна.
Подготовка проема для нового алюминиевого окна.
Установка оконной рамы.
Установка отливов.
Монтаж подоконника.
Установка откосов.
Монтаж стеклопакетов в оконную раму.
Герметизация алюминиевых окон своими руками.

Каждый из выше перечисленных этапов имеет свои особенности в работе, разнообразие способов (каждый мастер применяет свои хитрости).

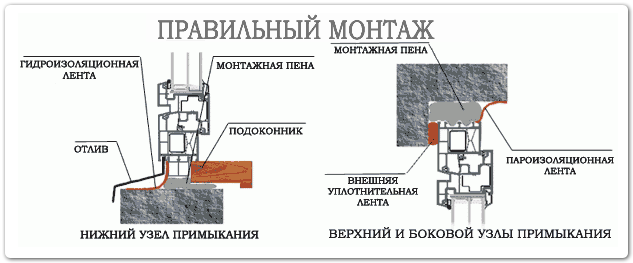

Правильный монтаж — залог успеха

В соответствии с нормами и требованием ГОСТ в окнах из белого ПВХ расстояние между креплениями должно быть не более 700 мм. и 150-180 мм от внутреннего угла рамы. Диаметр сверла должен быть меньше диаметра самореза.

В рамах просверливаются отверстия для соединения. В эти отверстия вставляются саморезы и скручиваются рамы. При креплении конструкции анкерными дюбелями заранее просверливаются отверстия в раме. Согласно ГОСТу от угла рамы должно быть 150-180 мм. Между крепежными элементами не более 700 мм. Отверстия под дюбели сверлятся с внешней стороны рамы.

Затем подкладываются опорные колодки под рамы. Опорные колодки могут быть изготовлены из древесины твердых пород или пластика. Далее конструкцию необходимо вставить в проем и зафиксировать раму подушками. Затем нужно взять уровень и с его помощью выровнять оконную конструкцию по горизонтали, помогая опорными колодками и подушками.

После горизонтального выравнивания раму необходимо выровнять вертикально относительно фасада с помощью того же уровня и подушек. С внешней стороны необходимо отметить место, где будет приклеена лента ПСУЛ (паропроницаемая саморасширяющаяся уплотнительная лента). После отметки рама вынимается.

Если планируется отделка откосов панелями ПВХ, то необходимо защелкнуть на раму стартовый профиль для откосов.

Со сдвигом 5 мм. от нанесенных отметок наклеивается на внешнюю сторону рамы лента псул. Сначала на верхнюю часть, потом на боковые стороны.

ПСУЛ — предварительно сжатая уплотнительная лента — применяется для соединения паронепроницаемого водоотталкивающего слоя с внешней стороны монтажного шва.

С внутренней стороны для защиты монтажного шва от влаги необходимо наклеить полнобутиловую пароизоляционную внутреннюю ленту и закрепить ее по углам. Затем конструкцию необходимо снова поставить в проем и окончательно выровнять с помощью подушек и опорных колодок.

После этого в стене просверливаются отверстия под дюбеля и вставляются вертикальные распорные колодки по бокам рамы и окно закрепляется.

После закрепления окна можно навешивать створки. Следующий этап — это утепление оконного шва монтажной пеной. Для качественной герметизации лучше использовать профессиональную пену под пистолет с низким вторичным расширением. Перед нанесением пены нужно увлажнить проем с помощью пульверизатора.

Тщательно встряхнуть баллон с пеной и заполнить проемы на 70% их глубины. Швы более 5 мм заполняются пеной в несколько слоев.

Если окно устанавливается зимой, то необходимо использовать морозостойкие материалы и зимнюю монтажную пену. Через 15-20 минут после нанесения пены необходимо закрыть внутреннюю ленту. Под подоконник устанавливается металлизированная пароизоляционная лента. С внешней стороны под отлив устанавливается внешняя диффузионная паропроницаемая лента. Окно установлено.

Конструкция дюралевых окон

В ближайшее время спрос на дюралевые окна существенно возрос. Это обосновано значимым расширением их производства и преимуществами, которые присущи данному виду остекления.

Дюралевые конструкции – долговременные (срок работы – более 50 лет), легкие, высококачественные и имеют неограниченную сферу внедрения. Такие высочайшие эксплуатационные характеристики почти во всем обоснованы конструкцией окон.

При производстве дюралевых оконных рам употребляется комплекс оконных профилей, который включает:

Рамный профиль;
Штапик;
Профиль для створок;
Штульповый профиль;
Импостный профиль.

Такой набор позволяет изготавливать окна разной конфигурации и хоть какого способа открывания.

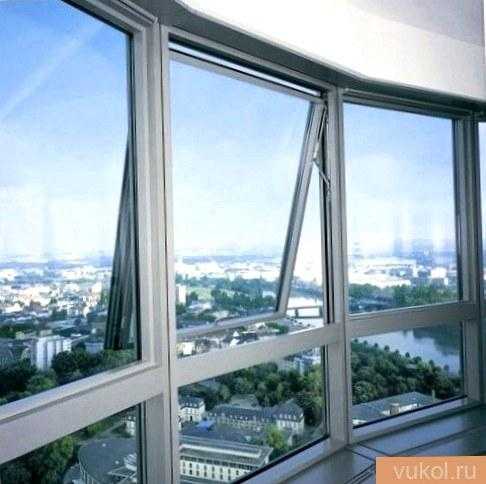

Откидные окна – створка окна откидывается, приоткрывая высшую часть окна. Подходят для оконного проема на лестничных площадках, в кладовых и местах, где не надо полное раскрытие окна.
Поворотные окна – створки окна раскрываются в единой плоскости, часто внутрь помещения.
Поворотно-откидные окна – более широко распространенный и эргономичный вариант. Существенно часто применяется при остеклении жилых домов и квартир.
Глухие окна – без способности открытия окна. Делают только функцию по свету помещения. Популярны при обустройстве фасадов торговых и офисных помещений, и при остеклении витрин.
Многостворчатые окна – подходят для остекления лоджий. Имеется возможность композиции створок разного типа открывания.
Раздвижные системы – комфортабельно использовать при ограниченном пространстве, например для остекления балкона. Оконные створки передвигаются по профилям.

Все оконные профиля из алюминия выпускаются 2-ух видов.

«Теплый профиль» с термоизолирующей вставкой. Употребляется при изготовлении дверей и окон для отапливаемых нежилых и жилых помещений. «Прохладный профиль» без утепляющей вставки. Окна и двери из для того чтоб профиля может быть устанавливать в не отапливаемых зданиях, или для обустройства перегородок в отапливаемых помещений.

Крепление по ГОСТ

Также ГОСТ предусматривает четко указанные расстояния, на которых должны располагаться крепежи и другие конструктивные элементы. Все эти параметры разработаны, исходя из того, что в зависимости от условий и температуры окна могут слегка деформироваться.

Минимальные расстояния между крепёжными элементами не должны превышать:

для коробок профилей ПВХ белого цвета: 700 мм;
для коробок из цветных профилей ПВХ: 600 мм;
расстояния от внутреннего угла оконного блока: 150 — 250 мм;
импостного соединения до крепёжного элемента: 120 — 180 мм

Эти размеры всегда можно проверить с помощью лазерной линейки.

Рекомендуемые минимальные заглубления (глубина ввинчивания) и посадки дюбелей

Наименование стенового материала	Минимальное заглубление, мм
Бетон	40
Кирпич полнотелый	40
Кирпич щелевидный	60
Блоки из пористого природного камня	50
Легкие бетоны	60

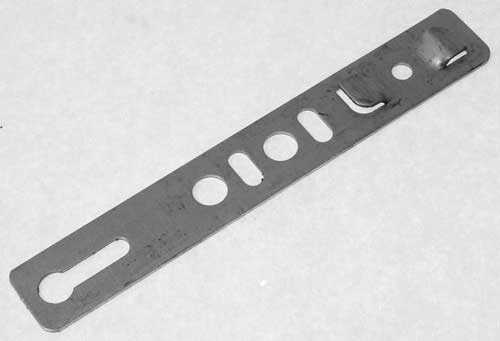

Крепление на гибкие анкерные пластинынаиболее эффективно сопротивляется нагрузкам, направленным перпендикулярно плоскости оконного блока, таким как ветровые нагрузки, а также эксплуатационные нагрузки, возникающие при открывании створок светопрозрачной конструкции.

Угол изгиба пластины выбирается по месту и зависит от величины монтажного зазора. Пластины крепят к оконным блокам до их установки в проемы с помощью строительных шурупов диаметром не менее 5 мм и длиной не менее 40 мм. Гибкие анкерные пластины крепят к внутреннему слою многослойной стены пластмассовыми дюбелями со стопорными шурупами (не менее 2 точек крепления на каждую пластину) диаметром не менее 6 мм и длиной не менее 50 мм. Одно из условий применения монтажных пластин — это дальнейшая отделка откосов оконного проема оштукатуриванием или облицовкой «сухим» способом.

Обратите внимание на то, что анкерная пластина крепится к стене, а не к штукатурному откосу и должна находиться под уплотнительными лентами, которые используются при монтаже!!!

Особенность анкерных пластин заключается в том, то их применение делает невозможной установку наличников, закрывающих монтажный шов без дополнительных мероприятий по заглублению пластин в откос и последующей заделки углублений штукатурным раствором, шпатлевкой.

Пластиковые окна из цветного ПВХ лучше крепить только на анкерные пластины, т.к. коэффициент линейного расширения цветного пластика в 1,5-2 раза выше, чем у белого, и соответственно температурные деформации больше.

Схема для монтажа окна по ГОСТ 30971-2012

«Схема монтажа окна по ГОСТу» проста, достаточно закрепить его на анкеры. Если оконную раму не разбирали, профиль монтируется быстро.

Общий вид «установки окон ПВХ по ГОСТу»:

Значение имеет отделка монтажного шва и профессионализм исполнителей. Укладка шва производится в 3 этапа. При этом важны характеристики конструкции, крепежа, геометрии, уплотнения и изоляции. Требования ГОСТа 30971-2012 к монтажному шву всего два – прочность и изоляция. Прочность заключается в устойчивости к нагрузкам в процессе эксплуатации. Функция изоляции призвана защитить жилище от теплоотдачи, шума, пара и влаги.

Наружный, первый при укладке, слой защищает шов от проникновения влаги, способствуя выведению пара. На него приходится основная нагрузка агрессивной внешней среды. Следовательно, он обеспечивает надежную защиту, имея сопротивляемость к отслаиванию. Иногда в качестве наружного покрытия шва используется силикон.

Наружный слой:

Центральный слой представляет собой непосредственно утеплитель. Требований по прочности ко второму слою не выдвигается. Главная функция теплоизолятора – препятствовать теплообмену. Обычно второй слой изготавливается при помощи полиуретановой монтажной пены.

Центральный слой:

Внутренний слой препятствует проникновению в шов пара и механическим повреждениям при эксплуатации. «Правила монтажа окон ПВХ по ГОСТу» предусматривают, что пароизоляционные материалы укладываются непрерывным слоем, без не проклеенных участков и разрывов. Для достижения нужной плотности, слой наносится методом оштукатуривания. Материалом выступает специальная пароизоляционная лента из бутила. Возможно использование влагостойкого гипсокартона. Экономным вариантом является использование силикона.

Внутренний слой:

Монтажный шов представляет собой соединительный узел между стеной и ПВХ-профилем. По причине разницы плотности и свойств, разница температур приводит к расширению зазора. Укладка проводится со всей ответственностью, чтобы избежать теплообмена.

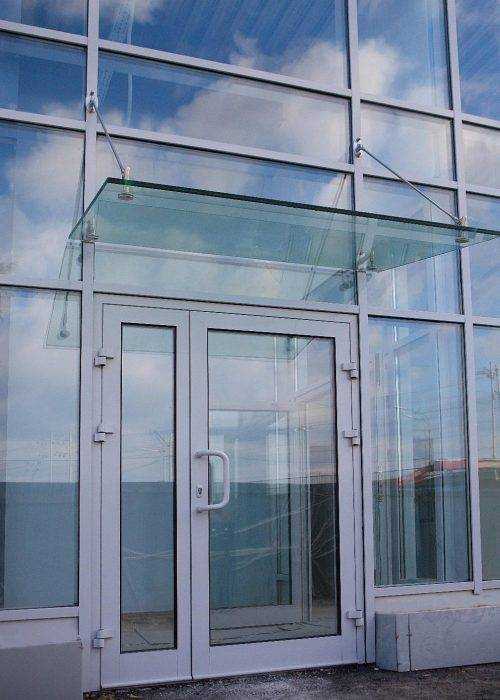

Конструкция и достоинства

В отличие от металлических или деревянных дверей, алюминиевые редко бывают сплошными. В этом случае исчезнет привлекающее дизайнеров достоинство – визуальная легкость конструкции. Более того, изделие получится неприглядным и очень дорогим. Поэтому чаще всего из алюминия изготавливается только каркас, а для внутреннего заполнения используется стекло, пластик, сандвич панели и т.д. Благодаря высокой прочности профиля, дверь может на 90% состоять из стекла. Как результат – полная иллюзия прозрачности конструкции.

Достоинства алюминиевых дверей (большинство из них регламентируется ГОСТ) определяются свойствами материала. Основные из них:

Долговечность. Контакт металла с окружающей средой, вызывает образование окисла, который не влияет на внешний вид, но является хорошей антикоррозийной защитой;
Стойкость к внешним воздействиям. Благодаря низкому тепловому расширению алюминия, изделия из него не подвержены растрескиванию и деформации. Грызуны и насекомые не способны нанести им повреждения;
Огнестойкость;
Минимальный уход и экологичность. Материал не требует окраски и защитной пропитки. Безвреден для здоровья человека.
Высокая износоустойчивость. Двери из алюминия способны выдержать до 100 000 циклов открывания-закрывания.
Отличные нагрузочные характеристики. Изделия имеют малый вес, но позволяют выдерживать большие статические нагрузки.

Конструкция алюминиевых дверей и основные характеристики определяют их назначение. Чаще всего они используются в качестве входных, в местах, где нет необходимости ставить более надежные конструкции, и при большой проходимости. Обычно это офисы, административные здания, магазины. В жилых помещениях двери из алюминия устанавливаются на балконы и террасы. В качестве межкомнатных они не применяются, хотя ГОСТ этого и не запрещает.

Регулировка раздвижных алюминиевых окон

Сразу после установки или во время эксплуатации алюминиевых раздвижных конструкций может потребоваться их настройка и регулировка. Наиболее часто встречающиеся проблемы:

Створки тяжело двигаются по направляющим . Для решения проблемы потребуется опустить ролики, тем самым приподняв створку и облегчив её ход.
Не закрывается оконная защелка
ответная планка и язычок затвора находятся на разных уровнях;

. Причин неисправности может быть две:
язычок защелки утоплен в створку из-за чего не происходит сцепки с планкой.

В обоих случаях для ремонта и регулировки окон потребуются ключи шестигранники.

Регулировка роликов алюминиевых окон

Регулировочные винты расположены под черными накладками в нижней части створки с обоих торцов, для их настройки потребуется 4мм шестигранник. Для поднятия створки ключ следует вращать против часовой стрелки, при этом регулировка по высоте должна проводиться с обеих сторон створки и выполняться с использованием уровня, для предотвращения перекоса створки по диагонали.

Регулировка защелки алюминиевых окон

Проблема 1.

Если сцепка язычка и планки не происходит из-за того, что они расположены на разных уровнях, то требуется просто переместить ответную деталь на нужный уровень. Открутить планку можно с помощью ключа шестигранника 2,5мм. После того как планка начнет свободно двигаться по раме, ее необходимо установить следующим образом: нижняя перед скосом часть ответной планки должна быть на одном уровне с верхней перед скосом частью язычка защелки.

Проблема 2.

Для того чтобы вытащить утопленный в раму язычок, следует потянуть ручку открывания створки вниз, вставить в открывшееся отверстие шестигранный 3мм ключ и повернуть фиксирующий винт. Вращать ключ следует в противоположном направлении от местоположения фурнитуры, то есть, если защелка размещена на правой торцевой части створки, то шестигранник следует вращать влево и наоборот. После ослабления винта, язычок можно легко вытянуть до необходимого уровня. Далее следует снова затянуть фиксирующий винт. Если регулировка была выполнена верно, окно будет плотно закрываться на защёлку.

Если вы сомневаетесь, что справитесь самостоятельно, доверьте регулировку алюминиевых окон на балконе специалистам. Они выполнят всё очень быстро и предоставят на свою работу гарантию.

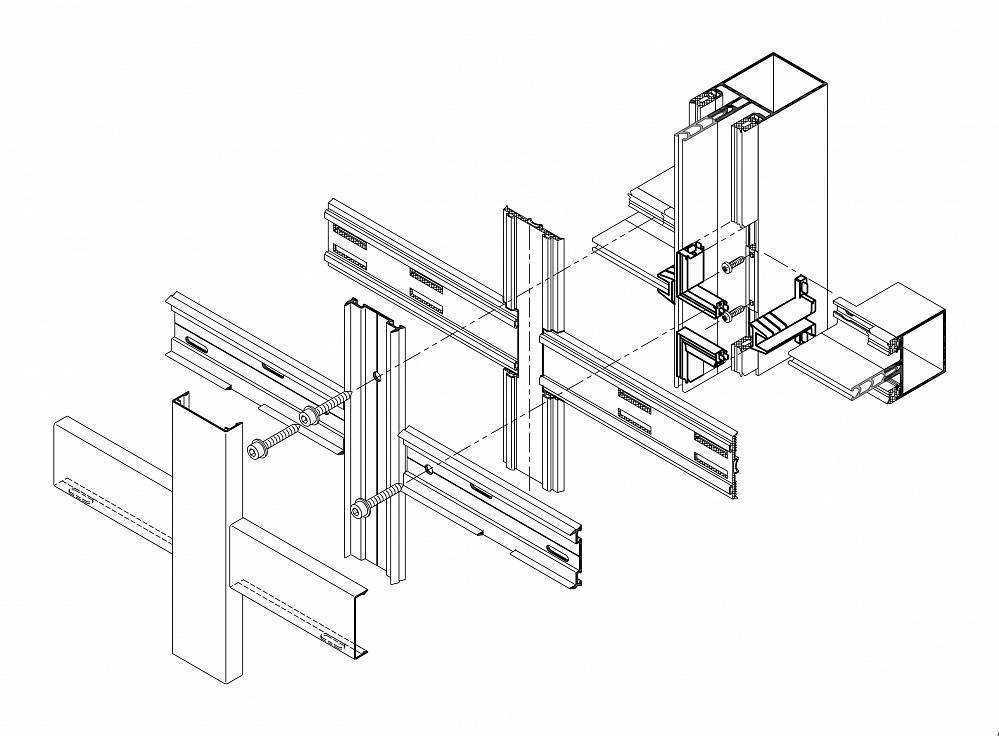

Схема устройства

Установка алюминиевых окон ведётся не в произвольном порядке, а в соответствии со схемой, отражённой в рабочем проекте. Если рассмотреть узел крепления изделия в разрезе, можно увидеть следующие слои:

Как было сказано выше, на расстоянии приблизительно 2/3 толщины стены от внутренней грани проёма устанавливается несущая рама оконной конструкции.
Монтажные пластины, фиксирующие окно, расположены таким образом, чтобы все анкера находились в тёплом контуре помещения, то есть, с внутренней стороны.
С обеих граней алюминиевой конструкции равномерно укладывается монтажная пена.
С наружной стороны окна монтируется отлив.
Со стороны помещения, на специальные жёсткие проставочные пластины, фиксируется подоконная доска.

Материалы, инструмент и расходники

При установке алюминиевых окон невозможно обойтись без следующих основных материалов:

Все компоненты и детали алюминиевого оконного блока – рамы, створок, стеклопакетов, одинарных стёкол, раздвижных механизмов.
Подоконная доска.
Пластиковые, алюминиевые или оцинкованные откосы и нащельники.
Отливы.
Москитные сетки (при необходимости).

Для монтажа также потребуется определённый набор инструментов:

Перфоратор или дрель с возможностью переключения на ударный режим
Шуруповерт с функцией изменения усилия затяжки.
Набор отвёрток с плоскими и крестовыми гранями для регулировки фурнитуры и установки ручек.
Киянка для рихтовки положения профиля в проёме.
Строительный уровень.
Рулетка, линейка и угольник для проведения контрольных измерений положения окна.
Строительный нож с выдвижным лезвием для удаления лишней застывшей монтажной пены.
Пистолет для баллончика с монтажной пеной.

Также, перед установкой следует запастись некоторыми расходными материалами:

Крепёжные элементы для створок, профиля и рамы, выпускаемые производителем оконных конструкций.
Монтажные пластины, необходимые для фиксации окна в проёме.
Герметики и монтажная пена для заполнения монтажных зазоров.
Уплотнительная лента ПСУЛ для герметизации рамы по контактной поверхности с торцом проёма.
Проставочные пластины для установки стеклопакета в профиле.
Набор саморезов и дюбелей для крепления профиля к проёму.
Смазочные материалы для обработки полимерных уплотнителей, установленных в притворах.

Требования к крепежным элементам

Для жесткой фиксации оконного блока к стене могут использоваться несколько видов крепления, а именно: а — металлический рамный дюбель; б — пластмассовый рамный дюбель; в — универсальный

пластмассовый дюбель со стопорным шурупом; г — строительные шурупы;

д — гибкая анкерная пластина (на рисунки изображен вид сбоку) и другие.

Винты и шурупы должны быть изготовлены из нержавеющей стали или стали с цинковым или хромированным покрытием. Толщина покрытия должна превышать 9 мкм (микрометров). Крепление оконных рам на гвозди или саморезы не допускается.

Для крепления оконной конструкции к стенам из бетона, кирпича, природного камня и других подобных материалов рекомендуется использовать анкерные дюбели.

Распорные пластмассовые рамные дюбели чаще всего используют в широтах с сильно повышенной влажностью воздуха.

Размер и углубление крепежных деталей зависит от материала строительства. В следующей таблице указана совместимость строительных материалов и разных видов крепления, а также необходимый размер углубления в стенеисходя из которого можно рассчитать минимальную длину крепежных деталей.

Наименование материала	а	б	в
Бетон *Стандартный бетон	40 мм	50 мм	60 м
Кирпич полнотелый *Монолитныйимеет равномерную текстуру по всему периметру.	70 мм	50 мм	70 мм
Кирпич щелевидный *Щелевидный кирпич имеет небольшие симметричные отверстия.	Не допускается	60 мм	70 мм
Легкий бетон *Бетонная смесь небольшой плотности. Например, керамзитобетон,аглопоритобетон, перлитобетон, арболит, костробетон, полистиролбетон.	Не допускается	60 мм	70 мм

Замена стекла в стеклопакете

При повреждении даже одного стекла в многокамерном стеклопакете куда правильней, дешевле и быстрее не менять стекло, а заменить стеклопакет целиком.

Полезный совет!

Но для этого его необходимо правильно и аккуратно демонтировать. И здесь — если уж вы решили не обращаться к специалистам, вам понадобится небольшая инструкция.

Как вынуть стеклопакет

Чтобы демонтировать стеклопакет с поврежденным стеклом/стеклами нужно:

снять штапики, которыми прикрыт угол соприкосновения стеклопакета и профиля;
«выдавливание» или вытягивание стеклопакета (лучше снимать стеклопакет вдвоем-втроем, в идеале — с использованием специальных присосок, которые позволяют буквальном смысле слова вытянуть стеклопакет из рамы);
стеклопакет укладывается на ровную поверхность и замеряется;
полученные размеры отправляются компании-изготовителю (самый правильный вариант — когда изготавливает стеклопакет на замену та же компания, что устанавливала вам окна).

Демонтаж штапиков

Штапики отжимаются с помощью киянки и шпателя (или стамески). Отжим начинают с середины штапика, постепенно сдвигая шпатель к краям. Первым демонтируют один из боковых штапиков, последним — верхний. Удаление осколков стекла производится максимально аккуратно.

В деревянных евроокнах вместо уплотнительных элементов используется герметик — он довольно легко снимается ножом.

Ремонт стеклопакета

Демонтаж стеклопакета производится не только в случаях появления конденсата на внутренней части окон, но и:

при повреждениях одного или нескольких стекол в стеклопакете;
при необходимости замены стеклопакета на более теплый (например, однокамерного на двухкамерный);
при явно видимой потере стеклопакетом герметичности.

Чаще всего люди сталкиваются с необходимостью аварийной срочной замены стекла — при попадании в них веток или камней. Балконные стекла страдают при экстремально сильных ветровых нагрузках — но в любом случае ремонт стеклопакета должен быть произведен как можно быстрее.

Важно помнить, что ремонт стеклопакета и, тем более, замена стекла невозможны в условиях «домашней мастерской» (да и ни в какой другой, кроме специализированного цеха для сборки и ремонта). Это важно!

Поэтому единственный возможный вариант ремонта — демонтаж стеклопакета, его замеры и заказ нового в компании, специализирующейся на изготовлении и установке пластиковых окон.

Это важно!

Специалисты компании-изготовителя чаще всего не просто вклеивают в стеклопакет новое стекло, а изготавливают — по вашим замерам — новый стеклопакет: для заказчика такая услуга обходится куда дешевле.

Виды алюминиевых профилей

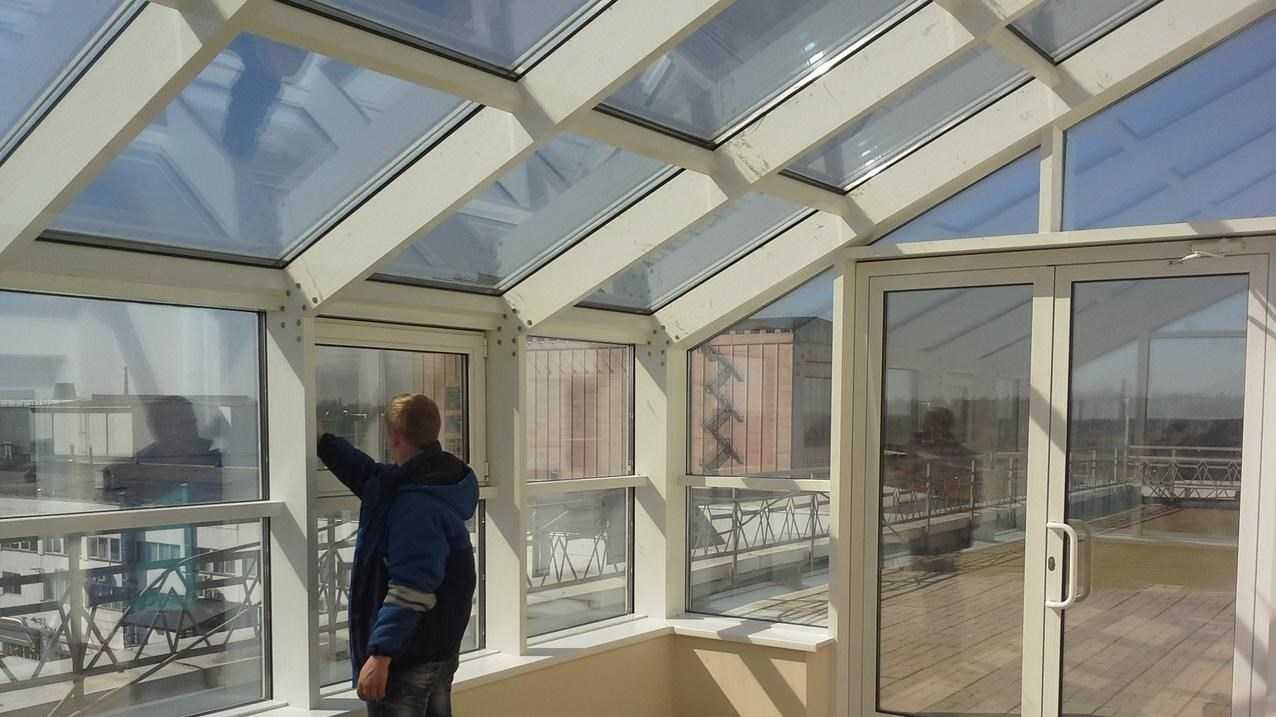

Окна из алюминия хорошо себя зарекомендовали в витражном остеклении частных домов и административных зданий. Большей популярностью пользуются глухие конструкции и конструкции под натуральное дерево. На балконах чаще устанавливают раздвижные окна из алюминиевого профиля, которые удобны в отрывании и не занимают полезную площадь.

Устанавливают профильные системы, как холодного типа, так и теплого.

Теплый алюминиевый профиль для окон обладает повышенной теплоизоляцией. Его конструкция оснащена несколькими термовставками, сделанных из полиамида. Также профильные системы изготовляют из пропилена, нейлона, этилена и других материалов, обязательно безопасных для здоровья человека.

Теплые алюминиевые профильные системы Krauss

Наличие воздушных камер и уплотнителей в окне из алюминия позволяет поддерживать необходимую температуру в помещении в сильные морозы. Стеклопакет используют стандартный или сэндвич-панели шириной 18-32 мм. Это позволяет остеклять дома и офисы, а также оранжереи и зимный сад.

Гибкость профильной системы дает возможность создавать оконные и дверные конструкции в виде арок и конструкций высокой дизайнерской сложности. Также профиль можно окрашивать в любой цвет.

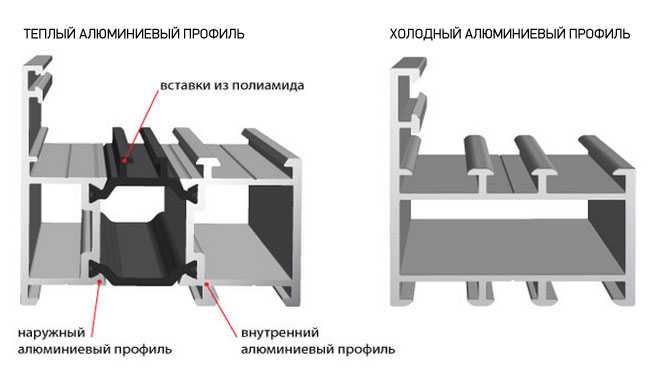

Виды профилей для алюминиевых окон: с терморазрывом и без

В отличии от теплого профиля, холодный не имеет термомоста и уплотнителя, а внутри него находятся 1-2 воздушных камеры. Установка окон из алюминиевого профиля холодного типа происходит в промышленных помещениях, в витражах, не утепленных балконах и холодных фасадах. Также используют для перегородок внутри офисов. То есть в тех помещениях, где не предъявляются жесткие теплозащитные требования.

Холодный профиль легче и в тоже время способен выдерживать большие механические нагрузки.

Алюминиевые стеклопакеты — что это?

С помощью применения профильных систем из алюминия удается создавать конструкции всевозможных форм и габаритов. Так называемые «алюминиевые стеклопакеты» — окна с профилем из алюминия — могут иметь «холодную» либо «теплую» профильную систему.

Это важно!

Первый вариант обеспечивает защиту от внешних погодных воздействий (легкого ветра и дождя), а второй — звукоизоляцию, герметичность, и особую теплоизоляцию.

Однако не стоит недооценивать стеклопакет, как часть конструкции окна, который играет большую роль в повышении эксплуатационных показателей. Поэтому при выборе окон обязательно интересуйтесь маркой производителя стеклопакетов и не стремитесь к обманчивой экономии.

Особенности алюминиевых окон

Для решения проблемы повышенной теплопроводности алюминия применяется «теплый» профиль. Он имеет специальную теплоизолирующую вставку (термомост) из полимерных материалов.

С его использованием удается существенно сократить привычное потребление электроэнергии кондиционером и расходы на отопление, при условии, что наряду с таким профилем используется энергоэффективный Теплопакет.

«Холодный» алюминиевый профиль востребован при выполнении внутренних перегородок и наружного остекления помещений, не нуждающихся в теплоизоляции. Стекло для таких окон можно выбрать толщиной 4 и 6 мм, с функцией триплекс (для повышенной ударопрочности).

Профильные конструкции из алюминия отличаются:

стойкостью к воздействию УФ-лучей;
прочностью;
сравнительной легковесностью;
неприхотливостью в уходе;
долговечностью;
экологичностью.

Для производства алюминиевых окон предлагает множество модификаций высококачественных стеклопакетов с разнообразными сочетаниями опций.

Существуют различные типы стекол: энергосберегающим, ударопрочным (триплекс), закаленным, солнцезащитным, мультифункциональным (солнцезащита + энергосбережение), цветным, декоративным и пр.

Чтобы установить так называемые «алюминиевые стеклопакеты», цена которых привлекательна для широкого круга покупателей, а показатели качества и надежности высочайшие, выбирайте для установки в профиль из алюминия наши теплопакеты.
