Бетонная подготовка под фундамент: требования снип, устройство подбетонки

Бетонная подготовка под фундамент: строительные нормы и правила подбетонки

Осуществляя строительство, важно правильно выполнить предварительные расчёты, а также технически грамотно, качественно подготовить основание, которое определяет устойчивость фундамента здания. Бетонная подготовка под фундамент представляет собой комплекс работ по возведению подушки под будущим объектом.Выбор оптимального варианта выполнения подготовительных мероприятий влияет на надежность фундамента, срок эксплуатации объекта строительства. Правильно подготовленная основа, пропорционально площади, перераспределяет действующие на грунт нагрузки, предотвращает утечку цементной массы, которая возможна в процессе заливки раствора бетона

Правильно подготовленная основа, пропорционально площади, перераспределяет действующие на грунт нагрузки, предотвращает утечку цементной массы, которая возможна в процессе заливки раствора бетона.

Формирование подушки – ответственная операция. Именно поэтому технические требования, определяющие особенности выполнения подготовительных мероприятий, технологию, необходимый материал, толщину слоя, используемого для подушки, регламентируют СНиП и свод правил, рекомендации которых рассмотрим далее более детально.

Существует ряд технических требований, регламентирующих технологию ведения подготовительных работ, выбор материала и толщину слоя, применяемого для подушки

I.ОБЛАСТЬ ПРИМЕНЕНИЯ

1.1. Типовая технологическая карта(именуемая далее по тексту ТТК) – комплексныйорганизационно-технологический документ, разработанный на основеметодов научной организации труда для выполнения технологическогопроцесса и определяющий состав производственных операций сприменением наиболее современных средств механизации и способоввыполнения работ по определённо заданной технологии. ТТКпредназначена для использования при разработке Проектовпроизводства работ (ППР) и другой организационно-технологическойдокументации строительными подразделениями. ТТК является составнойчастью Проектов производства работ (далее по тексту – ППР) ииспользуется в составе ППР согласно МДС12-81.2007. 1.2. В настоящей ТТК приведеныуказания по организации и технологии производства работ поустройству гравийно-песчаной и бетонной подготовки под фундаментызданий и сооружений. Определён состав производственныхопераций, требования к контролю качества и приемке работ, плановаятрудоёмкость работ, трудовые, производственные и материальныересурсы, мероприятия по промышленной безопасности и охранетруда. 1.3. Нормативной базой для разработкитехнологической карты являются: – рабочие чертежи; – строительные нормы и правила (СНиП,СН, СП); – заводские инструкции и техническиеусловия (ТУ); – нормы и расценки настроительно-монтажные работы (ГЭСН-2001, ЕНиР, ВНиР, ТНиР); – производственные нормы расходаматериалов (НПРМ); – местные прогрессивные нормы ирасценки, нормы затрат труда, нормы расхода материально-техническихресурсов. 1.4. Цель создания ТК – описаниерешений по организации и технологии производствастроительно-монтажных работ по устройству гравийно-песчаной ибетонной подготовки под фундаменты зданий и сооружений с цельюобеспечения высокого качества, а также: – снижения себестоимости; – сокращения продолжительностистроительства; – обеспечения безопасностивыполняемых работ; – организации ритмичной работы; – рационального использованиятрудовых ресурсов и машин; – унификации технологическихрешений. 1.5. На базе ТТК в составе ППР (какобязательные составляющие Проекта производства работ)разрабатываются Рабочие технологические карты (РТК) на выполнениеотдельных видов строительно-монтажных работ по устройствугравийно-песчаной и бетонной подготовки под фундаменты зданий исооружений. РТК регламентируют средстватехнологического обеспечения и правила выполнения технологическихпроцессов при производстве работ. Конструктивные особенности ихвыполнения решаются в каждом конкретном случае Рабочим проектом.Состав и степень детализации материалов, разрабатываемых в РТК,устанавливаются соответствующей подрядной строительнойорганизацией, исходя из специфики и объема выполняемых работ. РТК рассматриваются и утверждаются всоставе ППР руководителем Генеральной подрядной строительнойорганизации. 1.6. ТТК можно привязать кконкретному объекту и условиям строительства. Этот процесс состоитв уточнении объёмов работ, средств механизации, потребности втрудовых и материально-технических ресурсах. Порядок привязки ТТК к местнымусловиям: – рассмотрение материалов карты ивыбор искомого варианта; – проверка соответствия исходныхданных (объемов работ, норм времени, марок и типов механизмов,применяемых строительных материалов, состава звена рабочих)принятому варианту; – корректировка объемов работ всоответствии с избранным вариантом производства работ и конкретнымпроектным решением; – пересчёт калькуляции,технико-экономических показателей, потребности в машинах,механизмах, инструментах и материально-технических ресурсахприменительно к избранному варианту; – оформление графической части сконкретной привязкой механизмов, оборудования и приспособлений всоответствии с их фактическими габаритами. 1.7. Типовая технологическая картаразработана для инженерно-технических работников (производителейработ, мастеров, бригадиров) и рабочих, выполняющих работы в IIIтемпературной зоне, с целью ознакомления (обучения) их с правиламипроизводства строительно-монтажных работ по устройствугравийно-песчаной и бетонной подготовки под фундаменты зданий исооружений с применением наиболее современных средств механизации,прогрессивных конструкций и способов выполнения работ. Технологическая картаразработана на следующие объёмы работ: – гравийно-песчаная подготовка слоемh=0,30 м – 100 м; – бетонная подготовка слоем h=0,10 м– 100 м.

Нужна ли она

Несмотря на важную и ответственную роль песчаной подушки, нередко звучат доводы против ее использования.Аргументы, которые приводят противники подсыпки, звучат следующим образом:

Как бы тщательно ни трамбовался слой песка, некоторая осадка будет присутствовать в любом случае. Чем толще подушка, тем сильнее осадка, которая создает существенную опасность для ленты из-за своей неравномерности. Из-за этого толщину подсыпки ограничивают — она не должна быть больше, чем трехкратная ширина ленты.
Слой песка, засыпанный в траншею, выкопанную в глинистом грунте, станет аккумулятором для влаги. Глина не выпустит ее из углубления, поэтому необходима качественная дренажная система.
Слой подушки приходится учитывать при расчете глубины траншеи или котлована, что увеличивает объемы земляных работ и количество вынутого грунта.

Специалисты, имеющие многолетнюю практику, единодушны во мнении, что основной функцией подушки является выравнивание дна траншеи (или котлована). Образовать ровную и горизонтальную площадку одним только рытьем никогда не удается.Все попытки в этом направлении оборачиваются значительной тратой времени без удовлетворительных результатов, поэтому подсыпка позволяет сократить время подготовки. В отношении дренажа ситуация обычно известна заранее, поскольку гидрогеологическая обстановка на участке анализируется в первую очередь.Поэтому приоритетная задача подушки — образование ровной и горизонтальной опорной линии на нужном уровне высоты.Остальные функции песчаной засыпки можно считать дополнительными, хотя и они имеют немалое значение и выполняются вполне эффективно.

Существует несколько вариантов конструкции подушки под ленту:

Песчаная. Представляет собой слой песка определенной толщины, максимально уплотненный и горизонтальный. Распределяет нагрузку от веса ленты и постройки, обеспечивает отсечку от грунтовых вод, позволяет заменить неподходящий грунт на более стабильный и дешевый речной песок. Используется преимущественно для относительно легких построек, под тяжелые и массивные здания такая подушка не используется.
Гравийная подушка. Используется слой гравия или щебня, позволяющий значительно увеличить вес постройки. В частном строительстве такой тип подушки используется достаточно широко, поскольку позволяет более плотно утрамбовать слой засыпки и обладает высокой несущей способностью для любых домов. В составе гравийной засыпки песок также присутствует, заполняя полости между более крупными элементами, что делает слой более плотным. Обычно присутствует 60% щебня и 40% песка.
Бетонная стяжка (подбетонка). Представляет собой слой заливки из бетона меньшей плотности. Наиболее прочный и надежный вариант подушки, обеспечивающий горизонталь и высокую несущую способность. Применяется для самых тяжелых построек, обходится в значительные суммы.

Выбор наиболее подходящего варианта обусловлен весом будущей постройки, особенностями грунта и прочими факторами. Он производится во время создания проекта, при расчетах фундамента.

Этапы, предшествующие укладки ленточного фундамента

Технология укладки ленточного фундамента состоит из ряда этапов, порядок проведения каждого из которых регламентируется в нормативной документации. Однако непосредственно полевым работам предшествует этап проектно-расчетных мероприятий, в ходе которого проводятся геологические и геодезические исследования. На их основе определяются размеры ленточного фундамента, глубина его залегания и др.

Немаловажным аспектом проектной документации является технологическая карта. Это набор бумаг, где подробно описывается инструкции для работников, которые будут заниматься непосредственно возведением фундамента. Кроме этого, здесь содержаться:

описание рода работ;
четкий порядок последовательностей выполнения данных работ;
периодичность мероприятий и временной интервал каждого из этапов;
подробно описан конечный результат с его характеристиками и требуемым видом;
перечень необходимых инструментов.

Технологическая карта на ленточный фундамент в обязательном порядке содержит развернутые чертежи будущего сооружения со всеми его пространственными параметрами.

Выводы

Итак, ленточный фундамент сегодня в строительном мире признан лучшим вариантом для организации основания здания любых масштабов и практически на всех типах грунта. Многообразие типов ленточного фундамента позволяет подобрать тот вариант, который максимально удовлетворит требования конкретной постройки, местности и финансовых возможностей владельца будущего строения. Технология укладки любого типа ленточного фундамента – многостадийный процесс. Однако независимо от выбранного типа ленточной основы, перед проведением полевых работ обязательно составляется технологическая карта, изучается топографическая карта и проводятся расчеты.

Правила и нормы строительных работ прописываются в таких документах, как Снип – это сборка всех необходимых требований к совершению постройки архитектурного объекта. Если вы решили возводить сооружение, то должны строго придерживаться прописанных положений свода. Помимо правил, Снип, содержит информацию об определениях работ и составляющих их элементов. Так, исходя из документов, ленточный фундамент – это основание постройки, которое предназначено для возведения на непромерзающих глиняных почвах. В нашей статье мы и поговорим о требованиях к данному объекту дома.

Виды и технология производства работ при устройстве подготовки

Устройство подбетонки под фундамент, а точнее, несущего основания будущего фундамента включает в себя несколько видов работ:

песчаная и щебеночная засыпка;
бетонная плита из бетона класса В7,5-В15;
слой из профильной мембраны.

Толщина каждого слоя и характеристики применяемых материалов, а также необходимость каждого слоя определяется проектной документацией, выполненной на основании проведенных расчетов. В них учитываются факторы:

класс грунта на участке строительства;
этажность, высотность будущего здания;
назначение сооружения;
класс сейсмической опасности для района строительства.

Песчаная подготовка

Песчаная подготовка без дополнительных слоев подходит для частного строительства, например, для деревянного дома или хозяйственных построек. Высота подготовки 200-300 мм, используется песок с размерами зерен 2-2,5 мм, речной или морской, чтобы в нем не было глинистых включений. Перед началом работ с поверхности снимается растительный слой. Для защиты от грунтовых вод перед подготовкой по дну котлована необходимо расстелить геотекстиль, затем засыпается строительный песок, утрамбовывается послойно и его поверхность выравнивается строительным уровнем. Верхний слой окончательно уплотняется.

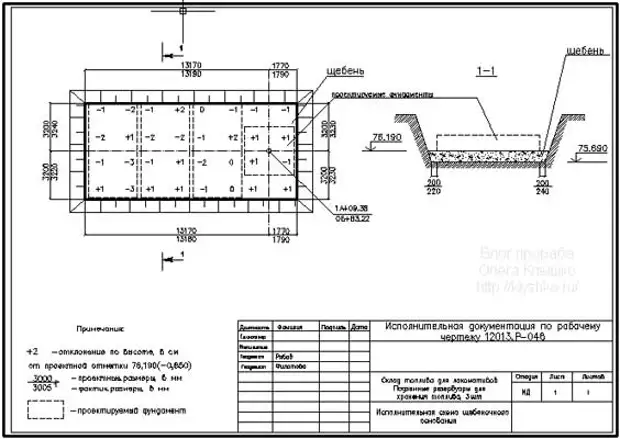

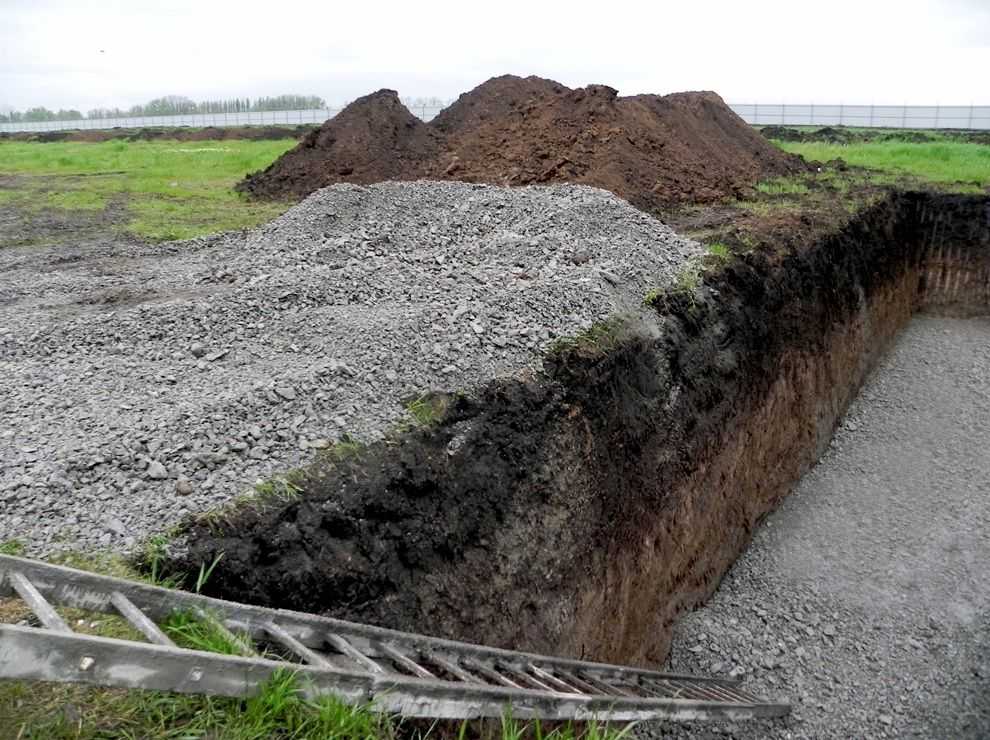

Щебеночная подготовка

Подготовка из щебня выполняется для сооружений из монолитного железобетона. Она выполняется поверх песчаной подготовки или по дну котлована, после снятия растительного слоя почвы. В основном используется щебень фракции 20-40 мм. Если по проекту требуется значительная толщина щебеночного слоя, более 300 мм, возможен вариант, когда нижний слой выполняют из материала фракции 40-70 мм, а верхний, после тщательной утрамбовки виброкатками или виброплитой нижнего слоя, насыпают из щебня 20-40 мм, который также трамбуют. В случае наличия на участке слабых природных грунтов, а также негативных результатов экологических и геологических изысканий, в проект включаются дополнительные мероприятия по замещению природного грунта щебнем, толщина слоя при этом достигает 1500 мм. Щебень насыпают слоями по 50-100 мм, тщательно уплотняют, добиваясь максимальной жесткости и прочности. После финишной утрамбовки и выравнивания, весь щебень необходимо пролить горячим битумом.

Мембрана

Профильную мембрану называют современным аналогом рубероида, который раньше использовали повсеместно. Недавно созданный материал выполняется из полиэтилена высокой прочности, снабженный ребрами жесткости, выступами и шипами. Именно благодаря выступам мембрана перераспределяет давление грунта по всей площади фундамента и исключает возможность появления локальных очагов давления, которые могут разрушить конструкцию.

Технология укладки мембраны в качестве подготовки под фундамент включает в себя следующие работы:

На дно подготовленного котлована укладывается слой из утрамбованного щебня толщиной 100 мм.
Слой заливается выравнивающей заливкой цементным раствором с последующей обработкой праймером.
На поверхность наносится битумный клей, на который внахлест крепится мембрана. Швы дополнительно проклеиваются.

Уложенная по слою щебня и выравнивающей цементной стяжке профильная мембрана может служить как самостоятельная подготовка под фундамент, без бетонной подготовки, если уровень грунтовых вод располагается значительно ниже уровня отметки котлована. В этом случае работы по гидроизоляции плиты фундамента не производятся и от бетонной подготовки можно отказаться.

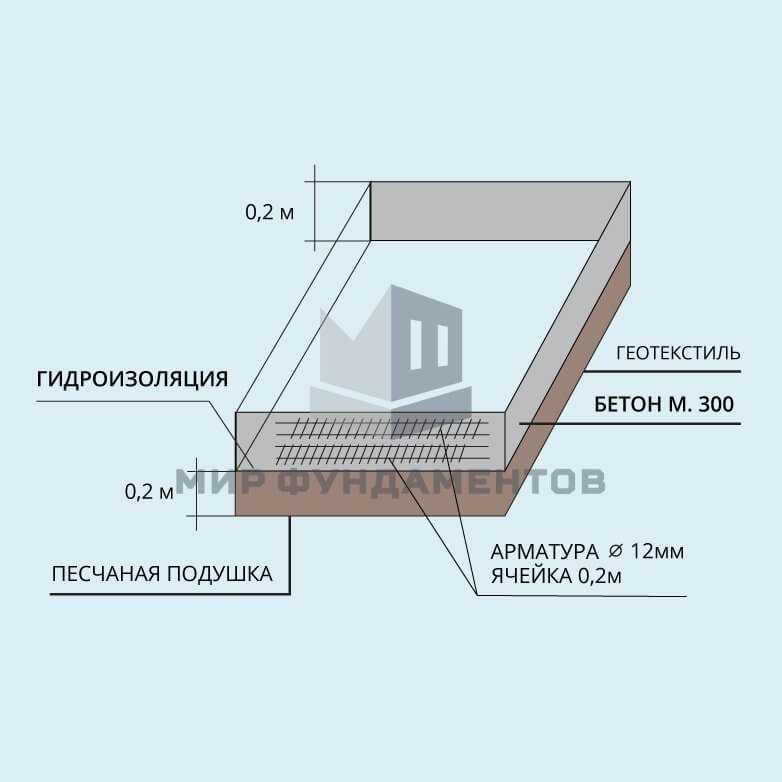

Бетонная подготовка

В случае близкого расположения грунтовых вод к поверхности, а также возведения многоэтажных зданий проектом предусматривается полный комплекс работ по устройству подстилающих слоев под фундамент, который помимо песчаной и щебеночной подготовки, включается в себя бетонную плиту из тощего бетона класса В7,5 или В15 толщиной 100 мм. Необходимость армирования бетонной подготовки определяется расчетом на основании собранных на фундамент нагрузок. В случае армированной плиты ее толщина может быть увеличена до 150-200 мм. Технологическая последовательность работ включает в себя следующие этапы:

На слой утрамбованного щебня укладывается в 2 слоя полиэтиленовая пленка. Она предупреждает попадание бетонной смеси в нижележащие слои.
Горизонтально укладывается арматурная сетка, обычно из арматуры диаметром 6-8 мм.
По периметру будущего фундамента с учетом отступа от края плиты на 100-150 мм устанавливается опалубка, которая будет удерживать бетон.
Заливается бетонная смесь в подготовленную опалубку. Тело бетона вибрируется.

Особенности бетонной подготовки

Основные положения, содержащиеся в строительных нормах и своде правил, связанные с выполнением подушки на базе тощего бетона:

Допускается применение раствора маркой М50 и выше. Для выполнения работ используется тощий бетон, представляющий собой разновидность цементного раствора, в котором содержится не более 6% цемента класса В15. Роль наполнителя играют песок и гравий.
Залитый массив для плит фундамента или монолитной основы должен выходить за уровень подземной части конструкции и возвышаться над ней на 100-150 мм, что обеспечивается конструкцией заблаговременно подготовленной опалубки.
Раствор заливается на предварительно выполненную щебеночно-песчаную основу.
Удаление воздушных пузырьков производится путем трамбования смеси.
Защита от обезвоживания поверхности обеспечивается полиэтиленовой пленкой, которой в первые дни накрывают залитую поверхность.

Можно ли выполнять подбетонку без армирования? Какая рекомендуемая строительными нормами толщина подбетонки, выполненной без усиления? Строительные правила допускают такой вариант, для которого толщина слоя бетонного массива составляет 150-200 мм.

При обустройстве армированной основы под фундамент свод правил разрешает уменьшенную высоту основы. Толщина слоя в этом случае составляет 60-100 мм. На размер влияют масса строения, уровень залегания грунтовых вод, тип почвы.

Строительные требования предусматривают минимальную высоту бетонного слоя, который должен возвышаться над поверхностью грунта не меньше, чем на 15 см

Согласно СНиП, допуск плоскостности поверхности при формировании монолитной ленты не превышает 0,5 см на каждый метр длины и не более 5 сантиметров для цельных плит, имеющих ширину свыше 25 метров.

Заливка бетона в траншею

Требования к заливке бетонного раствора в фундамент предъявляются во многих документах – ТСН 50-302-2004, ВСН 29-85, ГОСТ 13580-85, СП 63.13330.2013, СП 52-101-2003, СНиП 52-01-2003, СП 22.13330.2011, ГОСТ Р 54257-201, и других. Раствор заливается в ограниченную опалубкой траншею послойно, с толщиной пластов 0,20-0,25 м. Укладка раствора ведется в одном направлении, но при большой ширине ленты допускается заливка наклонных слоев под углом ≤ 30 0 . » alt=»»> После заливки одного слоя и распределения раствора весь бетон необходимо уплотнить вибратором или ручным штыкованием лопатой или ломом, чтобы высвободить находящийся в растворе воздух, который ослабляет бетон и делает его более уязвимым для разрушения при воздействии разновекторных нагрузок. Следующий шаг – укладка верхнего слоя раствора. Если лента фундамента широкая и глубокая, то необходимо сделать холодный шов. Если предыдущий слой бетона схватился и затвердел, то его поверхность перед укладкой следующего пласта раствора необходимо очистить и обезжирить, а затем просушить потоком теплого воздуха. Очистка холодного рабочего шва обязательна, так как заливка на грязную поверхность верхнего слоя бетона разрушит монолитную конструкцию основания из-за находящейся между пластами раствора грязи и цементной пленки. Основные положения по формированию ленты фундамента регламентированы в указанных выше документах.

Выдержка из СНиП

Очищают поверхность бетона от цементной пленки металлической щеткой (при прочности бетона ≥ 1,5 МПа), фрезерованием (при прочности бетона ≥ 5 МПа), пескоструйкой (при прочности бетона ≥ 5Мпа) или промывкой струей воды (при прочности бетона ≥ 0,3 МПа). Самый дешевый метод – очистка водой, и этот пункт также влияет на общую стоимость ленточного фундамента.

Холодный рабочий шов расположен в теле основания не только горизонтально, но и вертикально и перпендикулярно относительно осей балок, стен, колонн и плит. Отсекают рабочий шов щитом из досок или фанеры, а для свободного прохождения арматуры в нем проделываются отверстия соответствующего диаметра под прутья каркаса.

Перед тем, как залить ленточный фундамент снип, выжидают определенное время для достижения прочности бетона в предыдущем слое не менее 1,5 МПа. Первые 3-5 суток незатвердевший слой защищают от осадков и солнечных лучей, мороза или жары. Механические повреждения бетона в этот период также недопустимы, пока прочность бетона не увеличится до 1,5МПа. Общие положения СНиП при проектировании фундаментов

Схема армирования и технология строительства основания

Армирование бетонной формы основания проводится в два яруса – верхним и нижним рядами арматуры с поперечным и продольным усилением дополнительными прутьями. Для формирования прочного, но гибкого армокаркаса применяют арматурные прутья категории А III – это стальной профиль круглого сечения Ø 10-16 мм, имеющий два продольных ребра жесткости и поперечные грани, отлитые по спирали.

При общей высоте основания ≥ 0,15 м в каркас необходимо встраивать вертикальные стержни арматуры, что делается методом связывания при помощи мягкой вязальной проволоки (СНиП 52-01-2003 и СП 52-101-2003). Для вертикального усиления каркаса применяют арматуру класса А I – это гладкая арматура Ø 6-8 мм. Чтобы компенсировать продольные нагрузки в теле бетонного ленточного фундамента, каркас усиливается поперечной арматурой, которая предотвращает образование микротрещин и скрепляет друг с другом продольные ярусы армирующего каркаса основания. Онлайн калькулятор для расчета арматуры

Согласно указанным СНиП, вертикальная и поперечная арматура связывается в единую конструкцию стальными хомутами, расстояние между которыми соблюдается как 3/8 от высоты ленточного фундамента, и должно быть ≥ 0,25 м.

Также армирующий каркас в соответствии со снип фундаменты ленточные не должен собираться из поврежденных или ржавых стержней – арматура должна быть ровной и порезанной по расчетным размерам. Отдельные арматурные прутья также соединяются между собой при помощи мягкой или отожженной вязальной проволоки и вязального крючка. Применять сварочное оборудование разрешено только для соединения прутьев с мариковкой «С». Армирование ленточных оснований

Правила связывания армирующего каркаса должны соблюдаться неукоснительно, иначе не получится добиться требуемой жесткости каркаса. Связывание углов и присоединений каркаса предотвращает разрушающее воздействие локальных нагрузок на фундамент. Для угловых примыканий используются арматурные прутья класса А III. Основные рекомендации при соединении углов армокаркаса:

Прут необходимо согнуть в таким образом, чтобы один его конец входил в стену основания, второй конец входил в противоположную стену;
Запускать стержень арматуры на противоположную стену следует на длину сорока диаметров прута;
Не разрешается применять простое связывание пересечений арматуры без из усиления дополнительными вертикальными и поперечными отрезками арматуры;
При длине прута, не позволяющей загнуть его на противоположную стену фундамента, арматура соединяется Г-образными металлическими профилями;
Шаг между соединительными хомутами выбирается в два раза короче, чем в ленте.

Схема связывания арматуры

Для чего нужно монтировать подбетонку

Подбетонка выполняет целый ряд полезных функций, а именно:

Создает слой гидроизоляции. Благодаря этому в процессе заливки фундамента жидкий цементный раствор не будет протекать. Кроме этого, влага в стяжке будет распределяться равномерно и основание не потрескается при высыхании.
Позволяет создать для черновой бетонной основы ровную поверхность. Благодаря этому расход цементно-песчаного раствора уменьшается.
Защищает фундамент от грунтовых вод.
Перераспределяет давление, оказываемое почвой и наземными частями строения.
Позволяет производить более качественное армирование.
Исключает усадку постройки.

Кроме этого, подобный амортизирующий слой значительно улучшает прочность и долговечность всей конструкции. Фундамент, уложенный на подбетонку, проще «переживает» зиму.

Из всего вышесказанного становится очевидно, для чего нужна подбетонка, поэтому перейдем к разновидностям этих плит.

Для чего нужна подбетонка

к появлению трещин в бетонируемой конструкции;
к недобору проектной прочности;
к дальнейшим разрушениям фундамента в период эксплуатации.

Устройство в основании подземной части дома бетонной площадки в соответствии со СНиП способствует максимально равномерному распределению нагрузок, действующих со стороны грунта и наземной части строения. Подготовка под фундамент из бетона позволяет выровнять дно выемки и устойчиво расположить в опалубке арматурный каркас для монолитной ленты или плиты. Кроме того, подстилающий слой практически исключает появление усадок грунта вследствие воздействия больших или точечных нагрузок.

Какие бывают виды подготовок

Подготавливая площадку под монолитный или ленточный фундамент, можно выбрать разные материалы в зависимости от нужных характеристик, бюджета и трудности в установке своими силами. Главными причинами выбрать тот или иной вариант являются выносливость грунта, его влажность, планируется ли цоколь или подвальный этаж

Также важно, какой тип опоры будет использоваться, не заглублённый, малозаглублённый или заглублённый. Из каких материалов, и каким способом он будет возводиться, заливным или из готовых блоков, ленточным или плитным

Песчаная подготовка

Самый простой и дешёвый способ выровнять грунт для строительства, это песчаная подготовка под основу, для лёгких деревянных домиков используется достаточно часто, но не подходит для домов с расчётным сроком службы более 10 лет. Она ненадёжна, постепенное смешение с грунтом и прорастания корнями растений вызывает проседание под весом здания, возможны перекосы и трещины полов и стен. Низкая влагоустойчивость требует дополнительной гидроизоляции, для предотвращения сырости в помещениях.

Бетонная подготовка

Используется «тощий» бетон с максимум 6% содержанием цемента, основным наполнителем которого выступает песок, иногда щебень или гравий. Заливают тонким слоем по всей площади будущего фундамента, толщина бетонной подготовки зависит от типа грунта, веса дома и уровня залегания грунтовых вод. В зависимости от этих трёх факторов толщина может быть от 4 до 10 см.

Подготовка мембранами из профиля

Новый способ подготовки фундамента, лёгкий в монтаже и менее дорогой, чем бетонный или щебневой. Несмотря на заверение производителей о прочности и аналогичной долговечности, пользуется меньшим спросом.

Щебневая подготовка

Щебёночная подготовка под фундамент используется, если не предусмотрено армирование или неравномерное распределение веса. Щебень засыпают толщиной от 15 до 20 см, заливая его битумом до образования плёнки или полной пропитки слоя. Для тяжёлых домов является ненадёжной из-за неоднородности щебня, может привести к перекашиванию и трещинам в фундаменте и стенах.

Последовательность работ по подбетонированию

После укладки подушки возводится опалубка для фундамента. высотой в толщину бетонного основания, но не выше 30 см;
Укладываются металлические пруты (8-12 мм). Армирование придаст подушке дополнительную прочность и надежность;
Заливается бетон;
Глубинным вибратором проводится окончательная трамбовка подушки из бетона.

Важно. Бетонная подушка должна выступать по крайней мере на 15 см по всей площади основания

После заливки подушки в нее вставляются куски арматуры так, чтобы они выступали на 20-30 см. Они должны обеспечить связку подушки с будущим основанием.
