Выбор и способы установки металлических решеток на окно

Технические требования к монтажу

Самое важное в креплении решеток – их эксплуатационная надежность. Для окон стандартных размеров накладные решетки рекомендуется устанавливать на определенное количество крепежных болтов или штырей

Для низа и верха окна это 1-2 элемента, для боковых – от 2-3 и больше. Также их количество зависит от веса самой конструкции. Тяжелые сварные и кованые решения могут вывалиться из стены вместе с ее куском при недостаточно прочном упоре или малом количестве штырей.

Для справки!
Надежность крепления – залог долговечности и безопасности охраняемого жилища, к тому же простота в монтаже позволяет сделать действительно прочные конструкции.

Перечень работ, которые необходимо выполнить

• определить форму, узор проема, снять размеры;
• приобрести необходимый материал, порезать (нарубить) его согласно составленным чертежам;
• сварить готовую конструкцию, зачистить швы;
• покрыть металл защитным слоем лака, краски;
• установить сделанные оконные решетки своими руками.

Выбор и подготовка материала

Чаще всего для каркаса применяют уголок, размеры которого берут в зависимости от оконного размера. Чем больше оконный проем, тем большего размера должен быть размер уголка металла.

Для составления узора проема окна используют заготовки нужного размера из арматуры, круглого прутка, квадрата, прямоугольника или металла другого сечения.

Сварка конструкции оконной решетки своими руками

Для соединения заготовок сваркой, нужно подготовить рабочий стол, на котором будут изготовлены решетки на окна своими руками. Для упрощения процесса можно выполнить чертеж в масштабе 1:1 и положить на рабочий стол. Следует учесть, что при электросварке металла происходит его нагрев и, как следствие, деформация при остывании. В результате готовое изделие может покоробить, и оно не войдет в требуемые размеры. Для устранения этого нежелательного эффекта используют рабочий стол из толстого металла, фиксируя при этом соединяемые заготовки. При необходимости применяют специальные методы сваривания, препятствующие деформации, а также рихтовку для придания нужного качества изделия.

После выполнения сварочных работ производят зачистку швов. Зачистка нужна для удаления шлака, остающегося на металле после сваривания традиционным покрытым электродом. В случае сваривания оконной решетки электродом без обмазки (сваривание в защитном газе), зачистка швов необходима с целью удаления наплывов, образующихся при сваривании шва металла.

Нанесение защитного слоя оконной решетки

После установки на штатное место изделие выполняет свои функции достаточно долго, но со временем металл подвергается коррозии под воздействием внешних факторов: дождя, снега, солнца. На самой оконной решетке и на оконных проемах могут возникать пятна ржавчины. Для защиты металла от коррозии применяют различные методы:

• грунтование;
• нанесение преобразователя ржавчины;
• покраска;
• лаковое покрытие;
• нанесение защитных синтетических пленок.

Все эти методы позволят решетке служить долгое время, не доставляя неудобства владельцу в виде подтеков, пятен ржавчины.

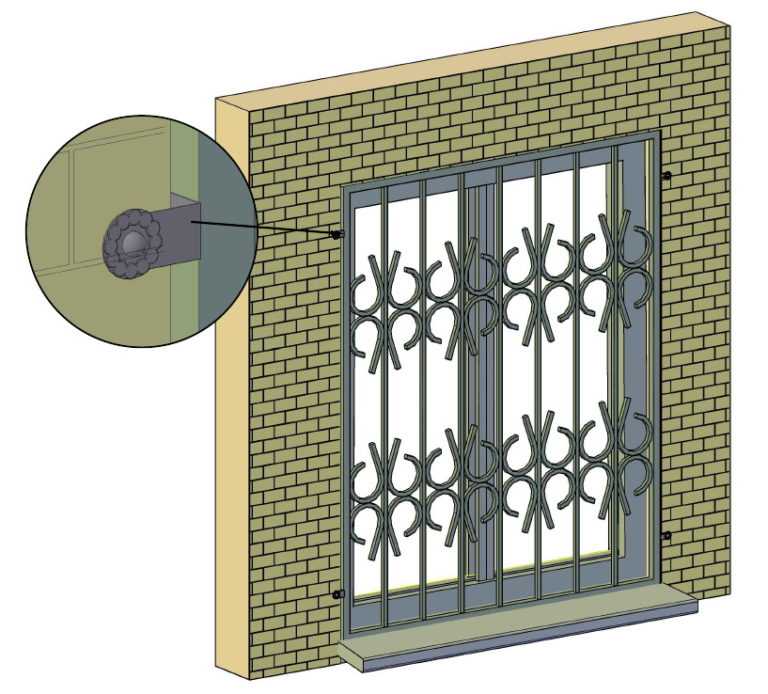

Установка оконной решетки

В зависимости от назначения оконной решетки существуют различия в установке. Если это декоративное изделие – то установить можно так, чтобы не перегружать конструкцию количеством крепящих элементов. Достаточно обеспечить прочность установки такую, чтобы каркас надежно держался на поверхности

В случае если она носит функцию защиты от проникновения – тогда нужно обратить внимание на следующее:

• глубина закладки крепящих элементов;
• возможность снятия данного изделия через время, без повреждения (съемная конструкция или капитальная);
• установка на стену здания непосредственно или в оконном проеме.

Несложным способом установки является установка с креплением к оконной раме. Достоинство – простота выполнения работ. Недостаток – необходимость сверления окна, низкая надежность крепления.

Для установки с возможностью демонтажа также сверлят отверстия в стене, замуровывают закладные болты с резьбой, после чего крепят саму решетку. Способ проще первого, но надежность такой установки ниже, т.к. не только хозяин сможет открутить установленные болты с гайками.

В статье рассмотрены способы, как сделать решетки на окна своими руками из металла, но существует возможность их изготовления из дерева, специального пластика и других материалов. Дерево — более удобный в обработке материал, чем металл, поэтому и изделия из него можно сделать более красивые. Это обычно декоративные решетки, которые устанавливают с целью украшения здания и защиты от «честных людей».

Предпочтительно, в целях безопасности, делать решетки открывающимися, хотя для этого нужно будет устанавливать петли и запорную арматуру.

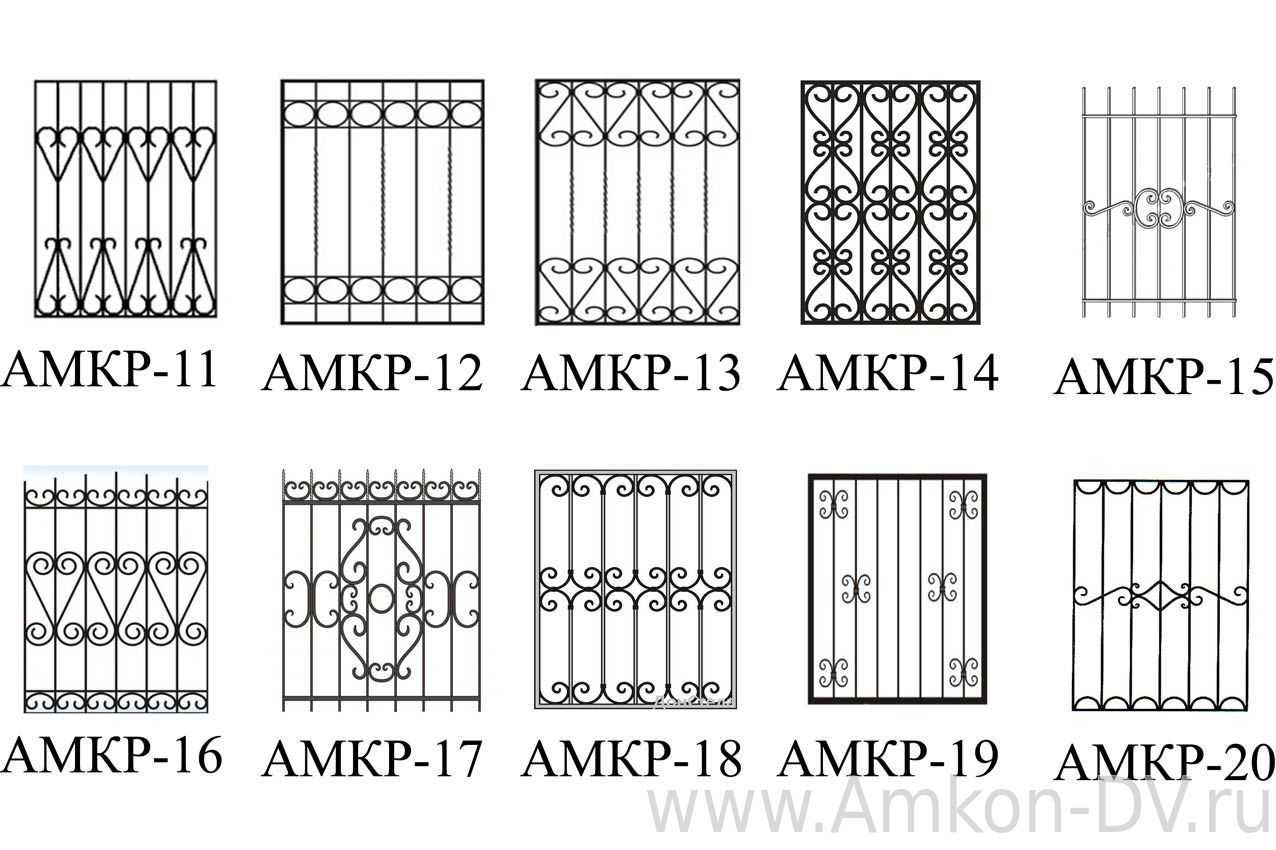

Структура решеток и особенности выбора

Конструкция включает несколько элементов: рама, являющаяся несущей и основной частью всех элементов, снизу и сверху на ней расположены специальные пазы, в которых двигаются отдельные секции конструкции. Кроме этого, верхняя и нижняя часть оснащена специальными роликами, за счет которых блок перемещается в пазах. Секции могут иметь различную массу, которая ни на что не влияет.

Аналог можно изготовить своими руками, но потребуется его несколько упростить. Нужно оснастить подвижными рычагами стойки решетки, расположенные вертикально. Они позволят менять расстояние между стойками и складывать конструкцию. Эта технология поможет сэкономить финансы. Стоит заметить, что ее не очень удобно открывать. Стоит установить замки на оконные решетки такого типа, иначе злоумышленник сможет отодвинуть их с улицы.

Раздвижная конструкция вряд ли может считаться удачным решением для декора. Дело в том, что круг декоративных элементов, которые возможно применить, серьезно ограничен, так как требуется, чтобы механизм открывания находился на плоской поверхности. Поставить решетки на окна можно как с внутренней, так и с внешней стороны помещения. Если они будут находиться внутри, то, открываясь, будут занимать некоторое пространство комнаты, однако достать решетку с улицы будет намного сложнее.

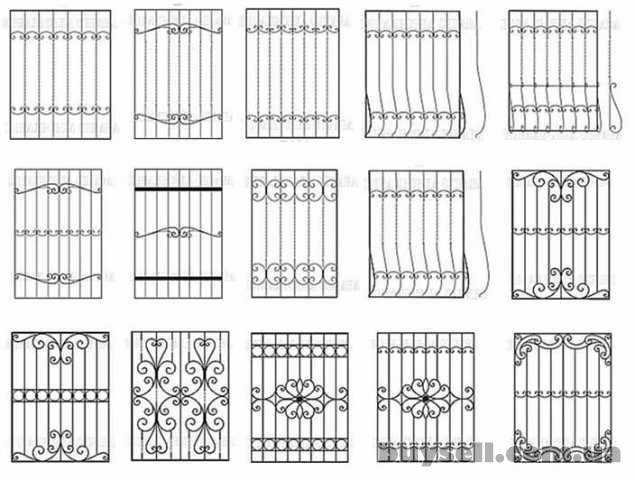

Декорировать можно решетку любой конструкции. Для этого необязательно, чтобы она имела сложную форму. Элементы украшения можно приварить сверху, металл можно покрасить.

Кованые модели имеют функциональное и декоративное назначение. За счет включения таких элементов изделие получает оригинальный привлекательный внешний вид, может служить достойным украшением строения, при этом надежно защищая оконные проемы от злоумышленников. Разрабатываются такие проекты, как правило, индивидуально, стоимость будет зависеть от размера, сложности работы, уровня профессионализма кузнеца.

Шпроссы или декоративная раскладка в стеклопакет

Такая декоративная раскладка, как шпроссы, являются планками, которые устанавливают внутрь стеклопакета, служащими роскошным украшением светопрозрачной оконной конструкции. Шпросы помещают внутрь стеклопакета во время его изготовления и фиксируют на дистанционной рамке.

Статья по теме: Энергосберегающие окна как проверить

Декоративная раскладка внутри стеклопакета

За счет Г, Х, Y и Т-образным соединениям из подобной раскладки можно сделать некоторые узоры от обычного прямоугольника до сложных геометрических форм, например, арки, которые придают окну уникальный вид. Ширина раскладки в пластиковых окнах − 8 мм, 18 мм и 25 мм.

Шпроссы как и фальшпереплет (цена на них зависит от сложности конструкции, ее изготовления, материала и пр.), выпускают в любой цветовой палитре. Цвет накладок снаружи и внутри оконной конструкции может различаться, что в особенности актуально для ламинированных цветных окон.

Существует еще классификация таких раскладок по форме:

• Широкие
• Узкие
• С фрезерованными или прямыми краями
• И гнутые

Узкая пластиковая декоративная раскладка

Можно соединить между собой подобные элементы под любым углом. В шпросах также можно применять и яркие дополнения, например, роскошные вензеля

Важно! Когда будете выбирать между узкими и широкими декоративными раскладками в стеклопакет, следует помнить, что второй тип шпрос может изгибаться не более чем на 8 мм

Большим преимуществом шпрос является устойчивость к колебаниям температур, влаге, механическим воздействиям и солнечному свету. Так как шпросы устанавливаются прямо в стеклопакет, что обеспечивает им защиту от воздействия внешней среды, они надолго сохраняют первоначальный элегантный вид. А это отличает конструкцию со шпросами от окна с фальшпереплетом (фото представлено в достаточном объеме).

Декоративная алюминиевая раскладка

Многие компании, занимаются, преимущественно, продажей декоративных пластиковых раскладок либо из алюминия, выполненных в таких цветовых решениях, как: хромированный, белый, золотой и шоколадный.

А на сайте «СМ-Комплект» ( https://www.sm-komplekt.ru/falsh-pereplety#sm-tab-1 ) окна с фальшпереплетом, цена (за м/п) последних варьируется от 80 руб. до 320 руб. Либо на сайте «Декор Комплект» ( https://skd-dekor.ru/falsh-pereplety/ ) подороже – от 90 руб. до 460 руб.

Также вас может заинтересовать статья — Удобны ли окна со встроенными жалюзи?

Виды и стоимость нестандартных окон ПВХ — вы тоже найдете на нашем сайте.

Какие решетки самые оптимальные для дачи

По особенностям и условиям монтажа конструкции также имеют большую классификацию и могут быть нескольких видов.

• Съемные решетки на окна для дачи выступают в качестве неделимого целого. При возникновении критических ситуаций эта конструкция может быть снята с окна, но ввиду тугого закручивания некоторых элементов, сделать это бывает крайне проблематично, особенно при необходимости снятия в неподходящий момент. Возможность снятия наносит ущерб тому, что общая прочность и непоколебимость изделий страдает и находится под вопросом.
• Стационарные решетки отличаются возможностью «глухого» крепления к фасаду в области внешней стороны, и такая защита окна считается наиболее практичной. Решетки такого плана достаточно сложно вскрыть, поскольку они обладают большой толщиной, кроме того, соответствуют повышенным требованиям пожарной безопасности. Минус в том, что при возникновении критических ситуаций у домочадцев не останется возможности выбраться из помещения через окно, поэтому целесообразнее всего использовать комбинацию этих изделий с другими видами решеточных конструкций.
• Распашные решетки обладают несколькими или одной створкой, подвергающейся простому вскрытию и закрыванию в помещении, если возникнет острая необходимость. Монтаж изделий осуществляется посредством крепления высокой прочности, глубоко уходящего в стеновую конструкцию. Закрытие створки производится на замок или на щеколду. Открывать такие изделия не предоставляется возможным, только если при изготовлении были применены прутья высокой тонкости. В таком случае не составит труда перерезать их специальными ножницами, предназначенными для металла. Решение оптимально для тех, кто не любит слишком прочных конструкций и считает, что они создают дискомфорт.
• Раздвижные решетки на окна для дачи – конструкции, отличающиеся наибольшим удобством в применении. Они могут быть открыты и закрыты посредством одного движения руки, а оригинальное расположение прутьев позволяет им складываться гармошкой. Такие изделия обладают удобством с позиции защиты оконных конструкций, а также они полезны для дверей. Существенный недостаток – отсутствие декоративной опции и возможности создания оригинального неповторимого рисунка. Да и защищенность, обеспеченная данной конструкцией, весьма средняя, ведь для исправности работы механизма используются тонкие прутья в виде пластин, легко поддающиеся поломкам.

Стационарные кованые решетки на окнах разного размера

Внутренняя раздвижная металлическая решетка на окне

Сварная распашная решетка

Красивая стационарная кованая решетка

Есть три основные модели раздвижных решеток:

• Одностворчатые изделия. Изделия предполагают закрепление одной части конструкции в области несущей стойки и крепление второй к контактной стойке. Такая вариация может открываться в любую сторону, в этом ее главное достоинство.
• Двустворчатые композиции – представляются двумя подвижными элементами, которые могут запираться по центру проему окна и смещаются в сторону незначительно.
• Вертикальные элементы – имеют две створки и крестообразное соединение.

Все три вида изделий могут быть оснащены значительно большей величиной, в отличие от стандартных конструкций. Так, разновидностей изделий может быть несколько, но чтобы их эксплуатация была не только максимально полезной, но и приятной, необходимо комбинировать типовые стационарные конструкции хотя бы с распашной или съемной решеткой. Если ваша основная цель – украшение дома и фасада, а также приобретение решетки для дома на даче недорого, то самое оригинальное решение – выбор в пользу кованой съемной конструкции. Благодаря площади полотна, есть возможность создания превосходного узора.

Одностворчатая кованая распашная решетка

Двустворчатые распашные решетки

Установка решетки на окно

Существуют модели окон с уже готовыми решетками. Однако цена их будет очень высокая. Дешевле заказать решетку отдельно. Обычно монтажом решеток занимаются специалисты, однако ее возможно установить и самостоятельно. Это тоже позволит сэкономить.

Чтобы выполнить установку своими руками, необходимо иметь следующие инструменты:

• дрель;
• молоток;
• грунтовка;
• уровень;
• рулетка;
• сверло;
• анкерные болты;
• саморезы;
• сварочный аппарат;
• болгарка.

И, конечно же, требуются навыки и опыт в данной работе, иначе может ничего не получиться. Изготовление решетки полностью в домашних условиях не под силу многим. Кропотливая работа подразумевает наличие некоторых знаний и практики. Если же вам раньше не доводилось иметь дело с подобным процессом, лучше воспользоваться услугами опытных людей.

Если вы все же решили заняться установкой самостоятельно, нужно знать последовательность прикрепление решетки на окно:

1. Выбор модели и снятие мерок.
2. Выполнение чертежа.
3. Вырезание деталей из арматуры и уголков.
4. Очищение их поверхности от коррозии и удаление загрязнений.
5. Изготовление каркаса и стальных створок.
6. Прикрепление к створкам заготовок из арматуры.
7. Монтировка створок в раму.
8. Определение места крепления петель.
9. Установка дужек для замка.
10. Покрытие изделия грунтовкой и покраска.
11. Крепление готовой конструкции на окно.

Если придерживаться всех правил изготовления, можно создать прочное изделие своими руками, которое будет долго служить и радовать глаз.

Рис. 10. Для самостоятельного изготовления решеток лучше выбирать простые модели.

Технические характеристики: вес на м2 и другие

Характеристики решеток должны соответствовать своему основному назначению, выполняя охранно-декоративные функции и при этом по весу соответствовать материалу стены.

Поэтому такие металлические конструкции должны обладать прочностью, надежностью, износостойкостью, долговечностью и не нарушать правила ПБ на объекте.

Исходя от веса, решётки группируются:

1. Лёгкие, без рамы и элементов декора до 10 кг/м2.
2. Среднетяжелые, глухой или распашной вариант конструкции из прутьев и уголка в качестве рамы, без элементов декора до 18 кг/м2.
3. Тяжёлые, раздвижного или распашного типа, кованый декор до 25 кг/м2.
4. Сверхтяжелые, сложные кованые конструкции с несколькими створками и огромным числом украшающих элементов, свыше 25 кг/м2.

Максимальное расстояние между вертикальными прутьями не должно быть выше 15 см, а рама должна крепится на анкера, заделанные в стену не менее 150 мм или к железным закладным элементам.

Установка внешнего элемента решетки — металлической рамы

Изготавливают оконную решетку и с таким элементом, как металлическая рама, и без него.

Для изготовления подобного варианта оконной решетки без обрамления идут только:

• стальная полоса;
• арматурный прут.

Если требуется установить решетку на окна дачного домика, тогда элементы сварки и ковки вряд ли понадобятся. Особенно если дом простой, деревянный. В таком варианте вертикальные детали располагаются в значительном отдалении друг от друга, так что естественное освещение затеняться не будет.

Решетка без внешней металлической рамы

Шаг первый. Используется полоса металла толщиной 4 мм и шириной 40 мм. А вот длина обладает зависимостью от следующих факторов:

• насколько широк оконный проём;
• сколько в решетке перекладин.

Еще потребуется гладкая арматура Ø 14 мм. Длина арматурного прута будет зависеть:

• от востребованного числа вертикальных элементов;
• от высоты окна.

Кроме того, потребуется иметь резьбовую шпильку Ø 10-12 мм.

Для создания основной решетки (горизонтальной) нужно будет запастись двумя металлическими полосами достаточной длины. Их размер должен быть на 5 мм меньше, чем ширина проёма окна. Полосы потребуется закрепить в нижней и верхней зонах решетки.

Третью полосу установят в средней части конструкции. Эта полоса станет связующим звеном между несколькими срединными или же всеми прутьями арматуры.

Шаг второй. В центральную часть решетки потребуется вварить вспомогательную усиливающую перемычку.

Шаг третий. Теперь потребуется обработать металлические полосы, нарезанные в соответствии с нужными размерами. Края полос проворачивают на 90 градусов.

Шаг четвертый. Выделяют края полос — ориентировочно 10-12 см. Край укладывают на стол и надежно закрепляют к металлической столешнице. Через полосу-прокладку из металла, то есть достаточно прочную, этот элемент затягивается двумя струбцинами. Можно зажать полосу в больших тисках.

Затягивание металлических полос двумя струбцинами

Для захвата свободного края полосы и неспешного разворота его под прямым углом используется газовый ключ. Такие действия проводят с каждой длинной стороной полосы.

Шаг пятый. Когда полосы будут подготовлены, на них производят разметку, чтобы просверлить отверстие, диаметр которого на 1-2 мм превышает тот же параметр прутьев арматуры. Сверлится отверстие Ø 15-16 мм.

Теперь полосу можно передвинуть, чтобы сделать очередное отверстие на одинаковом расстоянии от прежнего. Такие действия будут проводиться до того момента, пока не просверлится последнее отверстие.

Шаг шестой. Отверстия просверлены, можно вставлять в них прутья арматуры. Элементы решетки собираются в общую конструкцию, скрепляются сваркой.

Шаг седьмой. При отгибании краев выделяются монтажные площадки полос. На них делается разметка, чтобы приварить резьбовые шпильки. Каждая из шпилек должна иметь длину, равную толщине оконного блока с добавление 3-х см (от края следует отступить по 1-2 см). Эти дополнительные 3 сантиметра потребуются для накручивания изнутри помещения фиксирующих гаек.

Шаг восьмой. Нужно приварить шпильки к той из сторон полосы, что будет прижиматься к раме окна. Приваривать следует сплошным швом. После приваривания, на шпильку будет тут же накручена гайка.

Сборка решетки с двумя поперечными полосами

Шаг девятый. Для очистки решетки от ржавчины применяют железную щетку. После этого каждый элемент решетки протирается обезжиривающим раствором. Нужно дождаться, когда растворитель испарится, решетка высохнет.

Шаг десятый. Далее производится разметка оконной рамы, по обозначенным местам просверливаются отверстия. Тогда решетка будет крепиться к оконному блоку через приваренные шпильки, вставляемые в отверстия.

Шаг одиннадцатый. Можно поднять решетку и прижать к оконному блоку торцами штырей. Тогда на раме останутся точки, имеющие значение меток. По этим меткам впоследствии просверливают отверстия насквозь.

Приваривание шпилек

Сверлить отверстия желательно сверлом по дереву. Его диаметр должен оказаться на 2-2,5 мм шире диаметра шпильки. Тогда шпилька будет свободно, но плотно входить в «гнездо». Сверло должно иметь длину, превышающую толщину оконного блока хотя бы на 1 см.

Шаг двенадцатый. Решетка монтируется на раму. С этой целью в отверстия оконного блока потребуется вставить штыри-шпильки. Изнутри надевают шайбы достаточной ширины и закручивают гайки.

Видео: Как сделать решетку на окна своими руками:

(No Ratings Yet)

Проведение подготовительных работ и выбор материалов для изготовления решетки

Нужно придерживаться следующих рекомендаций при подготовке к работе.

Первое действие. Снимаются мерки с оконного проёма

Берется во внимание конкретное расположение решетки. Ведь она может крепиться:

• на стенах, что располагаются вокруг оконного проёма;
• вплотную к раме окна;
• посредине откоса.

В случаях, когда раму решетки монтируют непосредственно в оконный проём, в откосы, ее стороны становятся меньше ширины и высоты проёма в задействованном месте ориентировочно на 1 см.

Замер проема с четвертью

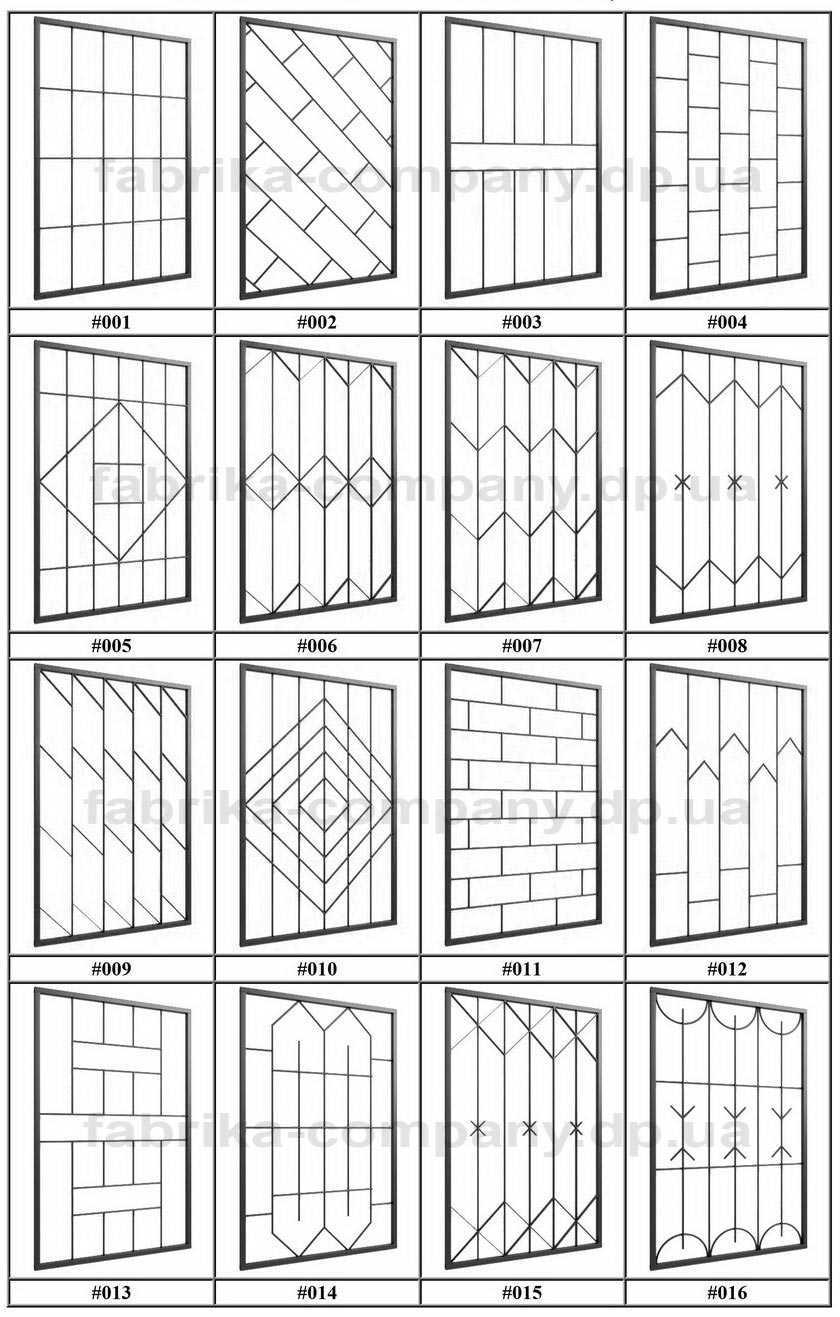

Второе действие. Делается эскиз-чертеж, где будут представлены все размеры изделия.

Эскиз металлической решетки

Третье действие. Подбирается материал. Определяется его количество, чтобы хватило на изготовление решетки. Материалом могут послужить:

• металлический квадрат (параметры 10×10, 12×12 мм);
• арматурный прут гладкий (10-12 мм);
• арматура рифленая (10-12 мм);
• полоса из металла разной ширины (3-4 мм).

Четвертое действие. Нарезаются заготовки, используя “болгарку”. Размеры обозначены на чертеже.

Очень часто домовладельцы желают украсить такую конструкцию фигурными элементами. Тогда используют специальное приспособление для изгиба гладкой арматуры.

Пятое действие. Для окрашивания декоративно-защитных решеток используется специальная краска – именно для металла. Ее наносят без зачистки, то есть нет потребности зачищать от ржавчины каждый элемент.

Перечень работ, которые необходимо выполнить

• определить форму, узор проема, снять размеры;
• приобрести необходимый материал, порезать (нарубить) его согласно составленным чертежам;
• сварить готовую конструкцию, зачистить швы;
• покрыть металл защитным слоем лака, краски;
• установить сделанные оконные решетки своими руками.

Выбор и подготовка материала

Чаще всего для каркаса применяют уголок, размеры которого берут в зависимости от оконного размера. Чем больше оконный проем, тем большего размера должен быть размер уголка металла.

Для составления узора проема окна используют заготовки нужного размера из арматуры, круглого прутка, квадрата, прямоугольника или металла другого сечения.

Сварка конструкции оконной решетки своими руками

Для соединения заготовок сваркой, нужно подготовить рабочий стол, на котором будут изготовлены решетки на окна своими руками. Для упрощения процесса можно выполнить чертеж в масштабе 1:1 и положить на рабочий стол. Следует учесть, что при электросварке металла происходит его нагрев и, как следствие, деформация при остывании. В результате готовое изделие может покоробить, и оно не войдет в требуемые размеры. Для устранения этого нежелательного эффекта используют рабочий стол из толстого металла, фиксируя при этом соединяемые заготовки. При необходимости применяют специальные методы сваривания, препятствующие деформации, а также рихтовку для придания нужного качества изделия.

После выполнения сварочных работ производят зачистку швов. Зачистка нужна для удаления шлака, остающегося на металле после сваривания традиционным покрытым электродом. В случае сваривания оконной решетки электродом без обмазки (сваривание в защитном газе), зачистка швов необходима с целью удаления наплывов, образующихся при сваривании шва металла.

Нанесение защитного слоя оконной решетки

После установки на штатное место изделие выполняет свои функции достаточно долго, но со временем металл подвергается коррозии под воздействием внешних факторов: дождя, снега, солнца. На самой оконной решетке и на оконных проемах могут возникать пятна ржавчины. Для защиты металла от коррозии применяют различные методы:

• грунтование;
• нанесение преобразователя ржавчины;
• покраска;
• лаковое покрытие;
• нанесение защитных синтетических пленок.

Все эти методы позволят решетке служить долгое время, не доставляя неудобства владельцу в виде подтеков, пятен ржавчины.

Установка оконной решетки

В зависимости от назначения оконной решетки существуют различия в установке. Если это декоративное изделие – то установить можно так, чтобы не перегружать конструкцию количеством крепящих элементов. Достаточно обеспечить прочность установки такую, чтобы каркас надежно держался на поверхности

В случае если она носит функцию защиты от проникновения – тогда нужно обратить внимание на следующее:

• глубина закладки крепящих элементов;
• возможность снятия данного изделия через время, без повреждения (съемная конструкция или капитальная);
• установка на стену здания непосредственно или в оконном проеме.

Для установки в оконный проем необходимо в торце проема засверлить нужное количество отверстий для установки закладных штырей. Обычно это 2-3 отверстия с каждой стороны. Подобрать длину штырей. Если есть возможность, замуровать их в стену и после высыхания с помощью сварки приварить решетку к штырям. После этого зачистить места сварки и обработать их с помощью того же покрытия, что использовалось для всей конструкции. Это наиболее простой и надежный способ установки оконной решетки. Несложным способом установки является установка с креплением к оконной раме. Достоинство – простота выполнения работ. Недостаток – необходимость сверления окна, низкая надежность крепления.

Для установки с возможностью демонтажа также сверлят отверстия в стене, замуровывают закладные болты с резьбой, после чего крепят саму решетку. Способ проще первого, но надежность такой установки ниже, т.к. не только хозяин сможет открутить установленные болты с гайками.

В статье рассмотрены способы, как сделать решетки на окна своими руками из металла, но существует возможность их изготовления из дерева, специального пластика и других материалов. Дерево — более удобный в обработке материал, чем металл, поэтому и изделия из него можно сделать более красивые. Это обычно декоративные решетки, которые устанавливают с целью украшения здания и защиты от «честных людей».

Предпочтительно, в целях безопасности, делать решетки открывающимися, хотя для этого нужно будет устанавливать петли и запорную арматуру.
