Пкж: характеристики и размеры ребристых плит перекрытия

Транспортирование и хранение

Фото 8. Процесс транспортировки ребристых изделий на железнодорожной платформе

Для обеспечения целостности и предотвращения возможных механических повреждений нужно соблюдать условия транспортировки и хранения ребристых плит перекрытия:

• Грузовой транспорт для перевозки подбирается в зависимости от размеров изделий, расстояния до объекта и дорожных условий.
• Транспортировка и хранение допускаются только в горизонтальном положении, штабелями высотой не более 2,5 м и с опорой изделий на 4 точки.
• Между плитами в штабелях обязательно располагаются подкладки.
• Прокладки должны находиться по торцам продольных ребер жесткости в местах расположения закладных элементов.
• Оптимальная толщина подкладок выбирается с учетом необходимого минимального зазора (20 мм) от верха монтажной петли.

Фото 9. Хранение железобетонных изделий

Соблюдая эти несложные правила, вы сохраните все изначальные технико-эксплуатационные характеристики и высокое качество ребристых плит не только при транспортировке, но и при длительном хранении.

Плиты перекрытия ПК 25-12-8 (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 2,5м, ширино…

От 6504 руб/штПодробнее

Плиты перекрытия ПК 60-12-8 АтV (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 6м, шириной…

От 14152 руб/штПодробнее

Плиты перекрытия ПК 63-12-8 AтV (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 6,3м, ширино…

От 14868 руб/штПодробнее

Плиты перекрытия ПК 58-12-8 AтV (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 5,8м, ширино…

От 14033 руб/штПодробнее

Плиты перекрытия ПК 42-12-8 (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 4,2м, ширино…

От 11351 руб/штПодробнее

Плиты перекрытия ПБ 60-12-8 (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПБ для всех типов зданий длиной 6м, шириной…

От 17545 руб/штПодробнее

Плиты перекрытия ПК 72-12-8 АтVт-1 (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 7,2м, ширино…

От 20918 руб/штПодробнее

Плиты перекрытия ПК 30-12-8 (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 3м, шириной…

От 7929 руб/штПодробнее

Плиты перекрытия ПК 35-12-8 (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 3,5м, ширино…

От 9119 руб/штПодробнее

Плиты перекрытия ПК 48-12-8 AтV (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 4,8м, ширино…

От 12629 руб/штПодробнее

Расчет и изготовление перекрытия по профнастилу

Технология заливка монолита практически ничем не отличается от аналогичного процесса с применением досок, ламинированной фанеры и ЛДСП. Поскольку потолок будет ребристым, его придется закрывать натяжной или подвесной системой. Для создания опалубки потребуется стеновой профлист, который отличается повышенной прочностью.

Панели можно укладывать встык или внахлест. Это зависит от конфигурации опорной системы. Чтобы листы не смещались, их нужно прикрутить к балкам. Уложенный сверху опалубки целлофан защитит профнастил от загрязнения и предотвратит протечки.

Процедура изготовления опалубки, армирование и заливка проводятся по стандартной методике.

Технология монолитного перекрытия: армирование

Скажем прямо – работа нудная, но не сложная. По сути, на этом этапе решения вопроса, как сделать монолитное перекрытие своими руками, понадобится связать из арматуры и проволоки объемный каркас высотой 150мм. Мало того, его еще нужно будет правильно распределить внутри опалубки и позиционировать по высоте – он должен расположиться внутри бетона, а не по самому его краю. Если говорить о других тонкостях выполнения этой работы, то дополнительно здесь можно выделить следующие моменты.

1. Армирование монолитного перекрытия производится методом вязки, а не способом сварки арматуры. Сварка, конечно, хороший вариант, и она во много раз облегчает работу, но одновременно и придает перекрытиям ненужную жесткость, которая станет причиной растрескивания плиты в случае даже незначительной усадки дома. Между собой арматура связывается тонкой вязальной проволокой – для этого даже существуют специальные приспособления, но в домашних условиях, как, в общем-то, и в условиях строительной площадки, вполне реально обойтись обычными кусачками и плоскогубцами.
2. Второй момент касается ячейки и размеров арматуры – стандартная ячейка при изготовлении подобных конструкций составляет 100 на 100мм. Что касается арматуры, то ее сечение рассчитывается исходя из площади перекрытия – в принципе, ячейка тоже является расчетной величиной, и если вы не хотите проблем, то эти расчеты лучше выполнить. Делают это специалисты исходя из различных параметров. Вообще строить дом, надеясь на русский авось, как-то неправильно – как минимум должна быть какая-то проектная документация, гарантирующая капитальность постройки. Это к тому, что все эти детали, связанные с монолитным перекрытием, закладываются еще на стадии проектирования дома.

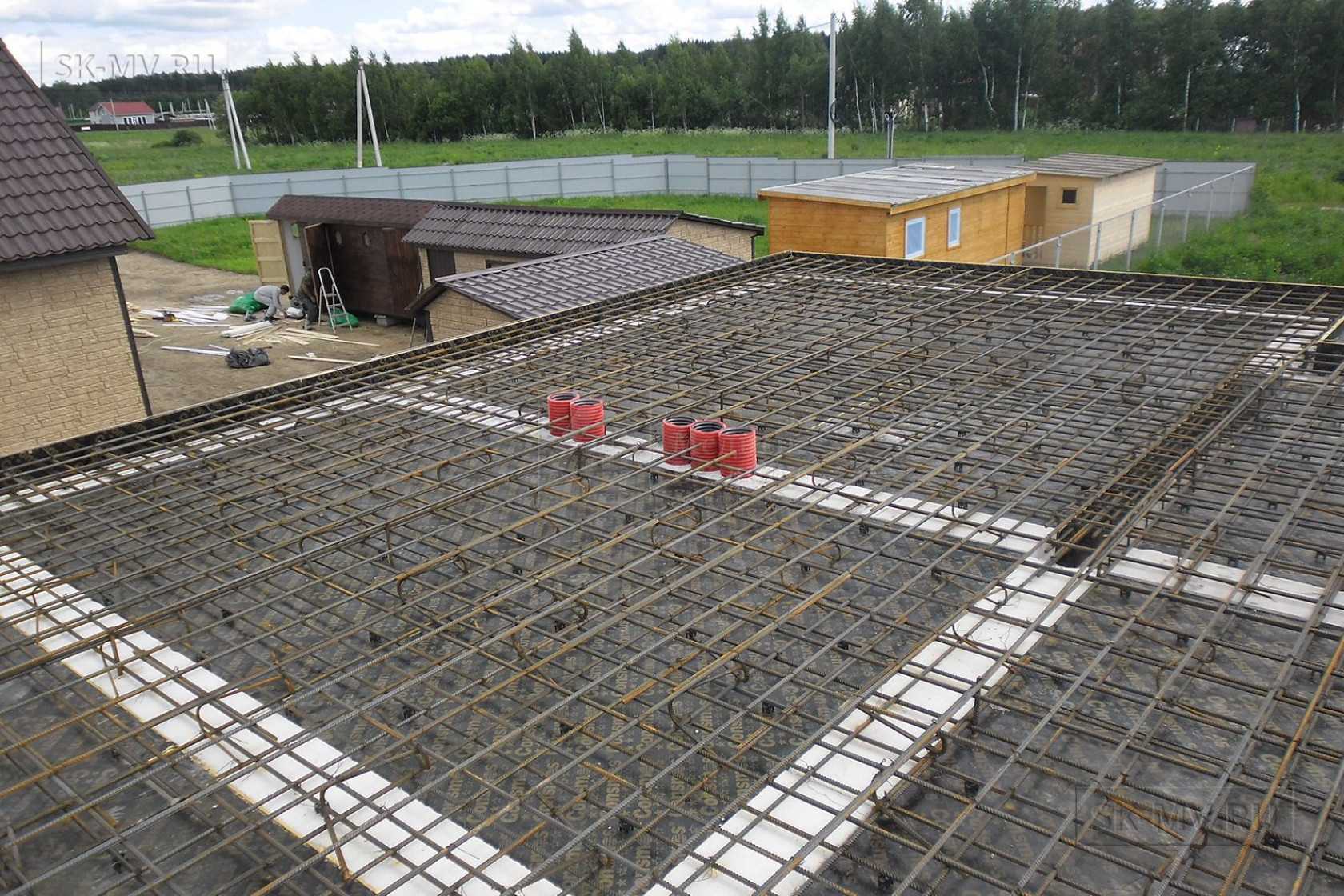

Армирование монолитного перекрытия фото

А во всем остальном вязка арматуры является довольно простым процессом, в котором еще одним немаловажным моментом, обеспечивающим удобство в работе, является последовательность действий. Выглядит она следующим образом – сначала вяжется плоский каркас из арматуры по всей поверхности перекрытий. Потом он приподнимается сантиметра на два над опалубкой, после чего к нему привязываются короткие кусочки арматуры, которые в некотором роде можно назвать стойками. Дальше к этим стойкам крепится второй ярус каркаса, который можно увязать секциями заранее. В общем-то, все – как видите, ничего сложного здесь нет, и с этой работой реально справиться своими руками.

Этапы строительства своими руками

Окончательная конструкция ребристого монолитного перекрытия должна представлять собой плиту, совершенно ровную сверху, и в нижней части имеющую балочную усиливающую конструкцию. Причём плита и балки заливаются одновременно, образуя едино-монолитную конструкцию, из-за чего она набирает максимально возможную прочность.

Чаще всего при самостоятельном возведении в качестве опалубки используются специальные короба, изготовленные из ударопрочного пластика. Изготовить опалубку можно и из листов пенопласта, скрепленных между собой. Они укладываются на специально сооружённом настиле, который снизу подпирается стойками – это предотвратит провисание настила с момента залива бетонной смеси и до её полного схватывания.

На настил и стойки с целью экономии можно пустить лес, который впоследствии будет использоваться для строительства кровли. Более дорогим вариантом будет инвентарная опалубка.

Проёмы, которые образуют балки, прокладываются по всей длине арматурным каркасом, состоящим из прутов арматуры диаметром 12-16мм (в зависимости от предполагаемых нагрузок) и обвязки (примерно 6-8мм). Вся верхняя плоская часть усиливается арматурной сеткой (в 2 слоя) с шагом 10-20см.

Арматуру укладывают так, чтобы со всех сторон ее закрывал защитный слой бетона не менее 20 мм в толщину. После того, как все составные части будущего перекрытия уложены и надёжно закреплены стойками, начинается заливка бетона.

Идеальным считается то перекрытие, плоскость которого была залита за один раз, поэтому самостоятельное замешивание раствора в бетономешалке крайне нежелательно. Это приведёт к тому, что плита не будет иметь одинаковую прочность по всей площади а, следовательно, появятся аварийно-опасные места.

Для того, чтобы получить надёжное перекрытие с максимальным запасом прочности используйте покупной бетон, доставляемый на стройплощадку в «миксере» (самостоятельно довольно сложно соблюсти правильную дозировку всех составляющих бетонной смеси). Таким образом, вы сможете залить плиту за один раз, и она получится абсолютно надёжной.

Заливка перекрытия бетоном.

Раньше я все пытался растянуть. Разложить работу частями. Сейчас я не сторонник таких методов и вам не советую, конечно если нет особых обстоятельств. Бывает, например, что товарный бетон ни как не доставить, тогда приходиться лить частями самомес.

Мы заливали оба ребристых монолитных перекрытия товарным бетоном М350 (B25) из Пумика (миксер со встроенным бетононасосом). Хотя перекрытие рассчитано под марку бетона М200.

Но во-первых более высокая марка снивелирует косяки, если они были – это запас прочности. Во-вторых нам некогда ждать месяц пока бетон наберет нужную прочность.

Бетон марки М350 наберет необходимую прочность для продолжения строительства уже за неделю. В третьих сам производитель может малость накосячить.

Первое перекрытие залили семейным подрядом: я, жена и батя. Было очень легко заливать из Пумика. Я легко справлялся чуть ли не одной рукой. Это профессионализм водителя, который управлял стрелой. Он практически читал мои мысли. Так бывает далеко не всегда. Когда мы заливали ростверк, хобот ели ели удерживали вдвоем. Водила сильно врубил насос – торопился и плохо смотрел за работой.

Так как тут есть опалубка над внутренней стеной тоже, то брали шестиметровую сороковку и ей выравнивали поверхность.

На заливку второго перекрытия позвал друга. Это перекрытие уже многопролетное, как ровно его залить пришлось долго думать. Сначала хотел натянуть троса, но так ничего и не успел. В итоге перед самой заливкой натянул несколько капроновых ниток. Не очень конечно, но оказалось что лучше чем ничего.

Батя на верх не полез. Держать хобот было потяжелее, чем на первом перекрытии, но все же гораздо легче чем на ростверке. Учитывая предыдущий опыт лили частями. Залили сектор, выключили насос, провибрировали. Растащили излишки. Жена правилом пошла заглаживать верх, а мы продолжили заливку следующего сектора.

Когда перекрытие затвердело из-за того что несъемная опалубка из ГБ выше на 2-3 см чем поверхность перекрытия, на перекрытии набиралась дождевая вода. Для слива были проделаны отверстия и вставлены трубки (куски трубы от теплого пола).

Расчет пошагово

В автоматическом режиме выполнить расчет плиты перекрытия для жилого здания поможет онлайн-калькулятор – нужно только ввести геометрические размеры конструкции и марку используемого бетона. Вычисление производится на основании нормативных параметров и нагрузок, которые регламентированы СНиП 2.01.07-85.

Методику самостоятельного определения параметров рассмотрим ниже.

Определение расчетной длины плиты

Основными понятиями при проектировании геометрии монолитной плиты являются проектная и физическая длина. Под понятием «расчетная длина» следует понимать минимальное расстояние между наиболее удаленными стенами. Из этого можно сделать вывод, что физическая длина будет всегда больше проектной.

Монолитная плита перекрытия может быть однопролетной (опираться по длине только на 2 несущие стены) и многопролетной (опираться на 3 и более стеновые конструкции). Опирание на стены может быть выполнено жестко (с защемлением) и шарнирно.

Рисунок 3. Схема жесткого опирания

Рисунок 4. Схема шарнирного опирания

Рисунок 5. Схема многопролетного монолитного перекрытия

Толщину плиты можно рассчитать по соотношению 1:30 к расчетной площади перекрытия. Обычно она составляет не менее 200 мм.

Предварительное определение класса арматуры и марки бетона

Расчет междуэтажного (межэтажного) перекрытия начинается с определения класса арматуры. Это можно выполнить вручную или выбрать из таблицы на рис. 6.

Рисунок 6. Формула и таблица для выбора класса арматуры

Класс арматуры без расчетов подбирается по значению a_R, обозначающему расстояние от центра поперечного сечения прутка до нижнего уровня плиты. С увеличением данного расстояния (его минимальное значение должно быть не меньше диаметра самой арматуры, но и не менее 10 мм) повышается прочность сцепления прутка с бетоном. Также его можно принять по коэффициенту ξ_R, который высчитываетсяпо формуле, приведенной на рис. 6.

При выборе марки бетона нужно учитывать, что этот материал является неоднородным, поэтому его физико-механические свойства (даже при условии изготовления образцов из одного замеса) характеризуются значительным разбросом.

Важно знать, что при расчетах нужно учитывать и марку бетона, и класс арматуры. При этом сопротивление бетона на сжатие не допускается принимать большим, чем сопротивление арматуры – т.е. в сущности, на растяжение будет работать именно армирующий каркас

в сущности, на растяжение будет работать именно армирующий каркас.

Как правило, при сооружении перекрытий в жилых зданиях применяются бетонные смеси марок М250-М350 (В20-В25). Для армирующего каркаса обычно применяется арматура А400 или А500.

Определение нагрузки на плиту

Расчет бетонной плиты перекрытия всегда направлен на определение распределенной нагрузки. Для этого нужно просуммировать собственный вес горизонтальной конструкции и вертикальные нагрузки.

Масса будущей плиты толщиной 200 мм определяется с учетом плотности бетона и, как правило, составляет в пределах 500 кг/м2. Согласно строительным нормам нормативные нагрузки от вышерасположенных строительных конструкций на перекрытие в зданиях жилого типа принимаются равными от 200 до 800 кг/м2 – берем среднее значение в 500 кг/м2. В результате получаем общую распределенную нагрузку 1000 кг/м2.

Основные принципы того, как рассчитать плиту перекрытия, рассмотрены в следующем видео:

https://youtube.com/watch?v=RuDe63IZOGI

Максимальное изгибающее напряжение всегда приходится на центр монолитного перекрытия, которое опирается на стены по контуру. Для расчета изгибающего момента нужно воспользоваться формулой, приведенной на рис. 7.

Рисунок 7. Воздействие изгибающего момента и формула для его расчета

Пример расчета изгибающего момента, воздействующего на монолитную плиту перекрытия при пролете длиной 6 м:

М_мах=(1000×62)/8=4500 кг/м

Подбор сечения арматуры

Для создания армирующего каркаса применяется рифленая арматура. Согласно строительным нормам диаметр прутков выбирается не менее 10 мм для двухрядной и 12 мм для однорядной вязки в зависимости от длины перекрытия. Размер ячеек сетки подбирается 200х200 мм или меньше, но в этом случае увеличится общий вес монолитной конструкции.

Фото 8. Внешний вид армирующего каркаса

При соединении опалубки с каменной стеной армирующий каркас применяется несколько способов, показанных на рис. 9

Рисунок 9. Способы соединения опалубки с каменной стеной

Расчет напряженно-деформированного состояния плиты перекрытия

В основе большинства современных программ находится метод конечных элементов, относящийся к приближенным методам расчета. Однако, концентрируя сетку конечных элементов посредством последовательных приближений, можно прийти к точному решению. Таким образом, при определении напряженно-деформированного состояния нужно учесть силовые факторы, возникающие в плите, такие как поперечные силы, изгибающие и крутящий моменты.

Схема эксцентричности стыков элементов в узлах: 1 – жесткая вставка, С – длина жесткой вставки.

В основе расчета приближенной модели, базирующейся на методе предельного равновесия, находится ряд упрощающих гипотез:

• плита в состоянии предельного равновесия рассматривается как система плоских звеньев, которые соединены вдоль линии излома пластическими шарнирами, возникающими на опорах вдоль балок и в пролете по биссектрисам углов;
• замена упругого защемления контура между балками жестким;
• замена жесткого соединения ребер между собой упругим.

Это применяется к расчетной схеме поперечного ребра при расчете плиты перекрытия, представляющее собой балку на 2 шарнирных опорах. Возникает крутящий момент от заданной нагрузки в ребрах. По условиям равновесия узлов этот крутящий момент в продольном ребре является изгибающим для поперечного. Если соотношение размеров плиты больше чем 4, то опорный момент будет достаточно небольшим по сравнению с пролетным и им можно пренебречь.

При меньших соотношениях опорный момент в поперечном ребре становится сравнимым с пролетным моментом и заметно влияет на усилие и, соответственно, на параметры арматуры. Расчет нагрузки на ребра производят по гипотетической схеме в виде треугольников или трапеций.

Схема моделирования ребристого перекрытия или плиты (комбинированная модель): а – без жестких вставок (высота балки h), б – без жестких вставок (высота балки h1); в, г – то же, но с жесткими вставками.

Необходимо отметить ограниченность класса задач, решаемых с помощью метода предельного равновесия, так как для плит произвольного очертания остается неизвестной схема излома.

Данный метод неприемлем при различных комбинациях нагрузок и не представляет информацию о трещиностойкости плит. Это касается плит с соотношением более 3 сторон. Для балочных плит, в которых l1/l2>3 расчет производится таким образом, что на поле плиты вырезается полоса шириной 1 м вдоль короткой стороны, а расчетная схема представляет многопролетную неразрезную балку.

Рассмотрение плиты между гранями балок дает возможность уменьшить расчетные пролеты, пролетные и опорные моменты. В итоге уменьшается площадь арматуры.

Размер ребристых плит перекрытия

Плита перекрытия — одна из главных конструкций в строительстве здания, которая должна выдерживать большие нагрузки. Изготавливаются они из тяжелых бетонов с использованием цементов высоких марок или легких конструкционных бетонных смесей с химическими добавками, усиливающими прочность материала. Обязательно армирование изделия стальной арматурой: металлический каркас внутри плиты делает ее более прочной на изгиб.

Габаритные показатели

Габариты, или размер ребристых плит перекрытия, определяют три основных показателя: ширина (B), длина (L) и высота (h). Стандартной считается толщина в 22 см, хотя производятся изделия и высотой 16 см. Такие отступления от ГОСТа отражаются на шумоизоляции помещений, поэтому, если они предназначены для перекрытия этажей в жилом доме, лучше использовать изделия стандартной толщины.

Длина (L) плит ребристых от 2 м до 12 м, но на деле чаще используются изделия длиной от 3,6 м до 7,2 м. Конструкции менее 3,6 мм и более 7,2 м не так востребованы, поэтому объемы их производства намного меньше, и на практике такие изделия довольно сложно найти. Это отражается и на стоимости маломерных и длинномерных плит. Если исходить из цены за 1м2, то они дороже стандартных материалов.

Ширина (B) ребристых плит: 1м, 1.2м, 1.5м и 1.8м. Пользуются популярностью колонны ЖБИ размеры которых 1.5м и 1.2м. Они всегда есть в наличии, другие конструкции сложно приобрести, и цена на них выше, если рассчитывать на 1м2.

Высота (h) плиты стандартная для всех и составляет 22 см.

Шатровые модели — это ребристые плиты перекрытий шириной 3 м. Ею можно накрыть сразу всю комнату, а их преимущество в том, что на потолке не остается швов: он получается идеально ровным и не требует дополнительного выравнивания.

Ценовая категория

Приблизительные цены одной плиты

длина (см)	ширина (см)	высота (см)	самовывоз (руб)	доставка (руб)
360	120	22	3600	4900
400	150	22	6100	8300
500	150	22	6400	9000
600	150	22	7400	10400
700	120	22	9200	12500

Обычно продажей ЖБИ конструкций занимается непосредственно завод-изготовитель, но на отпускную стоимость могут влиять разные факторы, например, насколько близко к месту производства расположен карьер по добыче песка или количество отпускаемого товара.

Модификация изделий

По конструктивным особенностям и способу монтажа выделяются два типа ребристых плит перекрытия:

• Опирающиеся на верхнюю часть ригеля каркаса здания. Они маркируются 1П и имеют восемь типоразмеров с 1П1 по 1П8.
• Монтирующиеся на полках ригелей: имеют один типоразмер с маркировкой 2П1.

В производстве плит с маркировкой 2П1 и 1П1, 1П6 продольная арматура подвергается натяжению, и эти изделия ЖБИ расцениваются как напряженные. Для двух оставшихся типов плит такой способ при их изготовлении не проводится, поэтому они считаются менее прочными.

Если в проектной документации заложены конкретные особенности здания, в железобетонных плитах перекрытия уже во время их заливки в формы производятся дополнительные изменения. Например, это могут быть отверстия для коммуникаций (мусоропровод, трубопровод), конструктивные проемы, вырезы в полках или углубления.

Преимущества и недостатки

Чтобы рассматривать положительные характеристики данных изделий с точки зрения эксплуатации, можно сравнить их с другими типами плит. Например, в отличие от пустотных изделий, они обладают меньшей звукопроницаемостью, поэтому с этой точки зрения в многоэтажных жилых домах предпочтительнее использование ребристых ЖБИ.

Основное преимущество заложено в конструкции стройматериала: спроектированы для высоких нагрузок, поэтому более надежны в районах с риском сейсмической активности. Особой прочностью обладают напряженные ребристые плиты, так как в них ребра расположены в двух направлениях. Эта особенность повлияла на область применения напряженных плит — промышленные цеха и здания, где используются тяжелые механизмы. Для гражданского строительства они применимы только как чердачные перекрытия, так как выступающие нижние балки не вписываются в интерьер жилых помещений.

Недостаток всех видов плит, даже небольших размеров в том, что для их монтажа нужно использовать подъемный кран, а это значит, что потребуется площадка для его работы. Такие условия нельзя создать, когда рядом с объектом строительства уже расположены постройки или в зоне, где требуется сохранить ландшафтный дизайн.

Контроль качества

В полном объеме проверку можно выполнить только в строительной лаборатории. Для этого нужно предоставить туда образцы бетона в виде кубиков с гранью 10 см. Форму для них возьмите в лаборатории или сделайте самостоятельно.

Проводя бетонирование, часть бетона заливайте в эти формы. В идеале, образец должен сопровождать каждый замес. В крайнем случае, сделайте хотя бы 3-4 образца из разных частей плиты.

К сожалению, такие услуги недешевы. Возможно, будет проще организовать проверку неразрушающим способом (склерометрический контроль), пригласив специалиста через семь суток после заливки. К этому времени бетон должен набрать порядка 70% проектной прочности.

Проверить прочность бетона можно и самому при наличии необходимого прибора

Сделать такую проверку можно и самостоятельно, если раздобыть на время соответствующее оборудование.

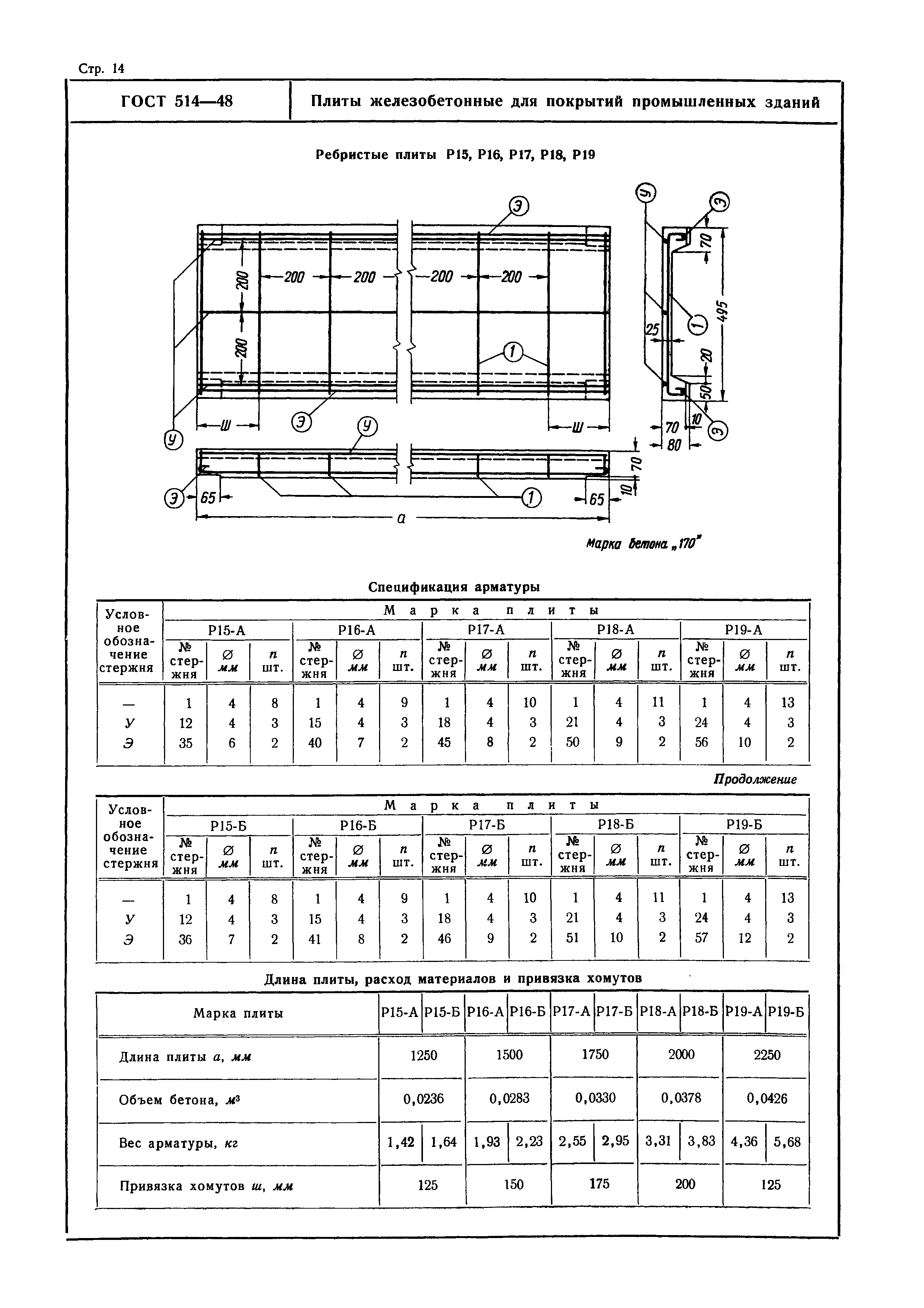

Размеры ребристых плит по ГОСТу

Ребристые формы перекрытий имеют габариты, которые предполагают три составляющие: длина, толщина и высота. Про плиты перекрытия: размеры гост можно узнать из статьи.

Рассмотрим такой параметр, как высоту. Стандартное значение высоты оставляет 22 см. Очень редко производители изготовляют материалы с толщиной 16 см. различие между ними состоит в диметре отверстий и шумоизоляции.

Следующий параметр – длина принимает стандартное значение 2-12 м. Когда происходит проектирование дома, то чаще всего задействуют их с параметром длины 3,6-7,2 м. Если использовать плиты с длинной до 3,6 м и более 7,2 м, то они обладают значительно высокой стоимостью. А вот каковы размеры пустотных плит перекрытия можно узнать из статьи.

Принятые стандартом параметры ширины ребристых плит могут составлять 1 – 1,2 – 1,5 – 1,8 м. Очень редко можно встретить у производителя  с размерами длины 1-1,8м. Именно это и определяет их высокую стоимость по сравнению с другими плитами. Во время проектирования могут применять ребристые плиты с шириной 1 м. Для экономии стоит использовать 5 штук с параметром ширины 1,2 м.

Подводя итог, можно сказать, что с учетом ГОСТа можно выделить следующие размеры ребристых перекрытий:

• 3х12;
• 3х6;
• 3х18;
• 1,5х6.

Вес

Габариты этого материала могут быть самые различные. Здесь все зависит от того, какую нагрузку должны выдерживать плиты. С учетом этого, чаще всего строители используют материалы, вес которых 770-820 кг/м2. Если необходимо, чтобы она выдерживала тяжелые нагрузки, то стоит использовать материал весом 2500 кг/м2.
