Правила укладки плит перекрытия на стену и фундамент

Поверьте опыту людей в этом вопросе

Исходя из опыта хотелось бы отметить, что заделывать необходимо все отверстия. Возможен также вариант покупки круглопустотных изделий, с уже заделанными отверстиями. Но этот аспект не часто предусматривается производителями, хотя это и очень удобно. Если пустоты имеются, то для их заполнения следует использовать половинки кирпича. В то время как остаточное пространство заделывается раствором. Монтаж плит перекрытия подразумевает наличие заранее подготовленной площадки для крана. Если поверхность состоит из обычного грунта, тогда все хорошо, а вот если он насыпной, тогда могут возникнуть сложности. Вблизи подвальных помещений устанавливать кран запрещается. В случае необходимости рекомендуется арендовать кран с более длинной стрелой.

Разрезаем поперек

Зачастую в процессе укладки есть необходимость слегка укоротить железобетонное изделие. Для этого плита должна находиться на земле и стоять на специальных подкладках. Мел можно использовать как ограничитель, который укажет нам на необходимый размер. Верх плиты режется болгаркой, при этом следует использовать специальный круг для работы с бетоном. Отметка меловая должна полностью совпадать с той, которая находится под плитой. Если вы планируете отрезать всего 25 см, то помимо меловой линии, нижняя деревянная подкладка, на которой и расположена плита, также должна передвинуться на 25 см от края.

Правила укладки пустотных плит перекрытия. Требования СП и СНиП

Монтаж плит перекрытия (ПП)- работа весьма ответственная, которая связанная с высоким уровнем опасности , а поэтому требует точного выполнения правил монтажа и техники безопасности.

Нормирование требований к перекрытиям уже начинают с момента выбора конструкционных материалов, из которых изготавливается плита перекрытия, а далее при выполнении проектных и монтажных работ. При этом формируется государственная, ведомственная и производственная система контроля по каждому этапу.

Расчет допустимых нагрузок выполняется на основании СНиП 2.03.01-1984 и 2.01.07-85* . Они допускают нормативный прогиб ПП не больше 1/150 от пролета либо 1/75 от вылета консолей. В таком случае при эксплуатации будет гарантировано отсутствие трещин на поверхности конструкции. А подготовительные мероприятия должны проводиться согласно требованиям СНиП 3.01.01, изданного в 1985 году.

Схема монтажа плит перекрытий на фото:

Также застройщику нужно будет соблюдать следующие требования:

1. Технология сооружения ПП определена нормативами СНиП 3.03.01 , изданного 1987 году. Данный нормативный акт допускает установку конструкций только по проекту с геодезической проверкой, и исключительно после завершения усиления несущих колон либо аналогичных конструкций и проверки их на прочность.
2. Выполнение норм техники безопасности при монтажных работах на перекрытиях отражены в СНиП III-4, изданного 1980 году.
3. Основные указания по порядку выполнения работ отражены в СНиП 3.03.01, изданного в 1987 году.
4. Плиты перекрытия для зданий должны соответствовать ГОСТ 9561 , изданному в 1991 году.
5. В процессе производства работ исполнители руководствуются требованиями СНиП 12.03, изданного в 2001 году.

Техника безопасности

Установка ПП относится к перечню работ с повышенной опасностью. Выполнение и основных, и вспомогательных монтажных работ обязаны соответствовать требованиям базового нормативного акта — СНиП NoIII-4,1980 года издания.

Ответственность и руководство над персоналом поручают многоопытным инженерно-техническим сотрудникам, а подъемная техника и приспособления, используемые в ходе СМР, должны отвечать требованиям Госгортехнадзора и быть аттестованными на работоспособность.

Также необходимо выполнять следующие базовые требования ТБ:

1. Монтажный персонал и крановщики обязаны пройти предварительное обучение, сдать экзамены и получить допуск на установку плит перекрытия.
2. Крановщик обязан иметь надлежащее сертификационное свидетельство, удостоверяющее его право управления краном.
3. На стройплощадку предварительно поставляют все оборудование и инструменты, которые должны быть исправными и аттестованными на работоспособность.
4. Монтажники должны комплектоваться средствами защиты и спецодеждой.
5. Зона СМР ограждается особыми ограждающими конструкциями.
6. Все строительные элементы в границах нижнего этажа обязаны быть установлены и надежно зафиксированы.
7. До монтажа на проектное месторасположения, все ПП очищаются от грязи и наледи.
8. Запрещено выполнять подъем ПП, с поврежденными или отсутствующими монтажными петлями.
9. С крановщиком обязана быть обеспечена зрительная, звуковая и сигнальная связь. Допустимо применение рации либо сотовых устройств.
10. Расстроповка ПП при погрузочно-разгрузочных работах выполняется исключительно после контроля ее на устойчивость, а после установки, контролируют надежность закрепления с закладными узлами несущей конструкции.
11. В процессе выполнения монтажа ПП весь задействованный в операции монтажный персонал обязан соблюдать ТБ при работах на высоте.
12. При выполнении работ без подмостей верхолазные рабочие снабжаются аттестованными предохранительными поясами и нескользящей обувью.
13. Запрещено нахождение персонала под конструкциями, во время перемещения ПП.
14. Строповка ПП должна быть выполнена таким способом, чтобы можно было передвигать конструкцию в зону установки в положение, максимально близкое к проектному.
15. Снимать стропы с ПП разрешено исключительно после завершения их размещения на твердой поверхности.
16. Сварочные работы можно поручать только аттестованным сварщикам, имеющих надлежащее удостоверение.

Технология монтажа плит перекрытия

Для монтажа необходимо наличие:

Устройство плиты перекрытия.

• круглопустотных железобетонных плит;
• автокрана;
• цементного раствора (цемент, вода, песок);
• мастерок;
• болгарки или автогена;
• кувалды;
• уровня;
• лома;
• стальной щетки;
• пакли;
• гипсового раствора;
• известково-гипсового раствора;
• теплоизоляционного материала;
• сварочного аппарата.

Нельзя сказать, что монтаж плит перекрытия — легкий процесс; наоборот, он считается довольно трудоемким и рискованным.

Любой фундамент не является ровным и гладким, поэтому перед монтажом железобетонных плит перекрытия правильно и целесообразно будет сделать фундамент ровным, например, выложить кирпичный ряд на бетонной основе. Проверить, насколько ровной является поверхность, можно с помощью уровня, нивелира. Положить плиты перекрытия можно только на максимально ровную поверхность, от этого зависит дальнейший срок службы всего здания.

Нужно позаботиться о прочности фундамента, потому что из-за пучения грунта может произойти его деформация, и в независимости от того, насколько ответственно строители подойдут к монтажу и как укладывать будут плиты перекрытия, здание со временем покосится.

Расчет плит перекрытий.

Закрепить фундамент можно обычной армированной сеткой, на которую в дальнейшем наносится бетонный раствор и устанавливаются плиты перекрытия. Цемент должен быть не ниже марки 100. Высота цементного слоя должна быть не менее 20 см.

Перед установкой железобетонных плит перекрытия нужно подготовить их.

В случае если на поверхности имеются изъяны, выступы или сколы, их нужно устранить.

Чтобы понять, как класть плиты, предварительно перед установкой и монтажом железобетонных конструкций перекрытия нужно сделать расчет ширины таким образом, чтобы они заняли весь периметр и не оставались незакрытые части. Схема расчета довольно простая.

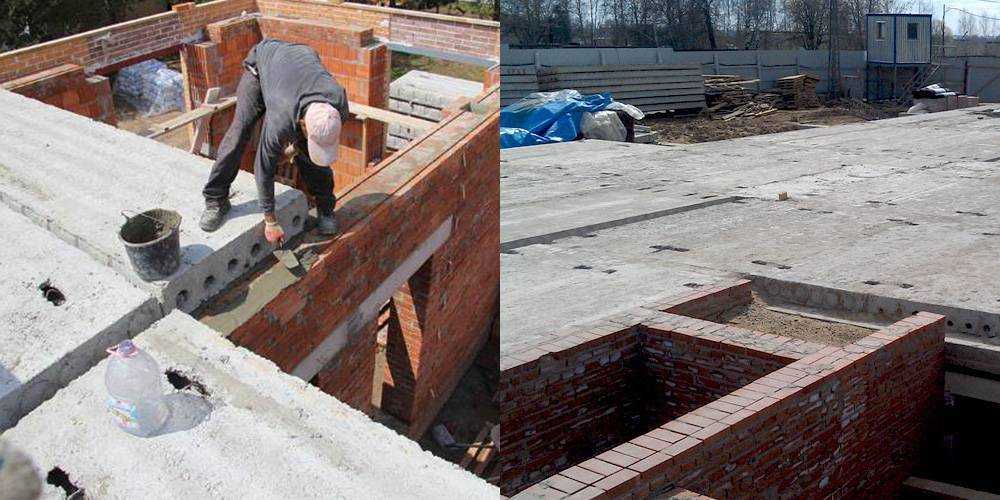

Перед процессом монтажа выкладывается подложка из бетонной смеси. Укладывать плиты перекрытия возможно только с помощью автокрана, так как вес их достаточной большой. Зацепив за петли железобетонные плиты, их поднимают и кладут на нужное место. Причем в одиночку провести укладку не получится, для этого процесса нужна команда из 3-5 человек. При установке нужно наблюдать за тем, чтобы каждая плита ложилась ровно, все элементы должны максимально прилегать друг к другу. Благодаря тому, что цементная подножка не застывает сразу, плиты еще некоторое время будут подвижны, и исправить неточности установки можно, поправляя их ломом.

Схема укладки плит перекрытия.

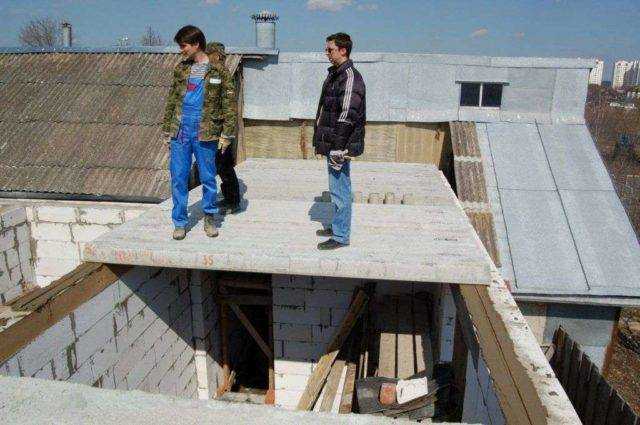

Класть плиты перекрытия нужно только на капитальные стены будущего помещения. Монтаж внутренних перегородок и стен проводится после установки плит перекрытий, причем они должны опираться на стену на 12 см. Крепить смежные плиты нужно между собой монтажными петлями. Для укладки лучше использовать цементно-песчаный раствор, он должен быть жидкий, песок тщательно просеянный, иначе даже при попадании мелкого мусора может привести к деформации пола и потолка.

После того как проведена установка плит перекрытия, между ними остаются швы, которые обязательно нужно заделать. С помощью стальной щетки все швы необходимо очистить. Щели между элементами железобетонной конструкции заполняются паклей, заранее смоченной в гипсовом растворе. Слой пакли обязательно утрамбовывается. Когда гипсовая смесь высыхает, увеличивается ее объем, таким образом, пакля максимально прижмется к стенам. После этого щели замазывают известково-гипсовым раствором.

Опалубка плиты перекрытия.

Для этого можно применить минеральную вату, бетонный раствор или забутовочный кирпич.

В любом процессе строительства могут возникнуть форс-мажорные ситуации, например, плиты могут лопнуть, если нарушены правила выгрузки или их неправильно хранили.

Но выбрасывать такой дорогой строительный материал нецелесообразно. Их можно устанавливать на 3 капитальные стены. Либо провести ими монтаж чердачного помещения, в этом месте нагрузка самая минимальная.

Монтаж плит перекрытия по СНИП

Даже пустотные изделия имеют весьма внушительный вес, так что технология их укладки непременно включает использование специализированной техники. Кроме того, к обязательным требованиям относится и наличие подъезда к строящемуся зданию. Самостоятельно выполнить такие работы нельзя.

Расценки же во многом зависят от дальности расстояния и размеров здания.

Чтобы уложить потолочные покрытия, необходимы следующие инструменты и материалы:

• железобетонные плиты;
• бетонный или цементный раствор;
• автокран;
• болгарка в тех случаях, когда материал нужно подрезать;
• лом и кувалда.

Сама технология укладки очень проста.

1. На место укладки потолочного покрытия наносят слой цементного или бетонного раствора.
2. Устанавливают автокран так, чтобы из выбранного участка он мог обслужить максимально большую поверхность будущего потолка.
3. Автокраном подцепляют за петли железобетонную плиту и укладывают на нужный участок. Как правило, сделать это за один раз не удается. Обычно положение корректируют ломом. Поскольку бетонный раствор схватывается не сразу, этот процесс вполне выполним.
4. Расценки на монтаж плит перекрытия зависят от необходимости резать материал. Резка производится болгаркой с алмазным диском и кувалдой.
5. Уложенные перекрытия закрепляют к стенам анкерами сквозь петли.
6. Русты, образующиеся между плитами, тщательно заделывают.

На видео монтаж покрытия по требованиям СНИП рассматривается более наглядно.

https://youtube.com/watch?v=68QVo02-M8U

Какие панели перекрытия в строительстве используют

Для разделения возводимого здания на функциональные зоны в строительстве применяют различные типы перекрывающих конструкций:

монолитное перекрытие. Для сооружения цельной плиты устанавливают опалубку, размещают арматурный каркас, после чего заливают бетон. Конструкция отличается повышенной нагрузочной способностью и увеличенным запасом прочности. Однако монолитный вариант имеет серьезные недостатки. Процесс сооружения конструкции достаточно дорогой и трудоемкий. Для цельной плиты необходим увеличенный объем бетонного раствора. Кроме того, массивная железобетонная платформа оказывает увеличенную нагрузку на фундамент; сборное перекрытие. Для его монтажа используют стандартные панели, изготовленные на промышленных предприятиях. Состоящие из отдельных элементов плиты перекрытия обладают повышенной прочностью и быстро монтируются с помощью грузоподъемной техники

Важно обеспечить плоскостность опорной поверхности в месте укладки, а также герметизировать зазор между железобетонными плитами. При опирании по двум сторонам или п-образно гарантируется жесткость конструкции. После установки плит перекрытия, опирающихся на несущие стены, возводят внутренние перегородки

После установки плит перекрытия, опирающихся на несущие стены, возводят внутренние перегородки.

При строительстве любого помещения стоит вопрос о том, как осуществить монтаж плит перекрытия

Используя для сооружения перекрытия плиты пустотные или цельные, несложно значительно сократить строительный цикл, снизить трудоемкость мероприятий, а также уменьшить объем затрат. Сборный вариант превосходит по перечисленным показателям монолитную конструкцию и не уступает ей по прочностным свойствам.

Применяются различные виды панелей, отличающиеся вариантом конструктивного исполнения:

• Сплошные. Их легко отличить от других видов плит по отсутствию на торцевой поверхности внутренних каналов. Цельные изделия, усиленные стальной арматурой, обладают повышенной прочностью, однако имеет увеличенную массу. Повышенная теплопроводность и уменьшенные звукоизоляционные характеристики – главные недостатки сплошной конструкции.
• Пустотные. Внутренние полости плит в поперечном сечении имеют форму окружности или овала. Популярность многопустотных панелей связана с уменьшенной нагрузкой, передаваемой полыми плитами на фундаментную основу. Изделия отличаются повышенными шумоизоляционными характеристиками, а также теплоизоляционными свойствами.
• Ребристые. Панели также называются шатровыми благодаря форме поперечного сечения, образованного продольными ребрами жесткости. Параллельно расположенные ребра повышают запас прочности плит и обеспечивают высокую нагрузочную способность. Ребристые плиты обладают устойчивостью к деформациям, однако уступают пустотелым по уровню теплоизоляции.

Применяемые в строительной отрасли плиты также отличаются методом изготовления:

• плиты с маркировкой ПК формуются в разборных опалубках и имеют стандартные габариты;
• панели марки ПБ изготавливаются методом непрерывной заливки бетона и режутся на заготовки требуемой длины.

При постройке и возведении здания необходимо учитывать некоторые нюансы

Одно из отличий используемых панелей перекрытия заключается в способе соединения элементов арматурной решетки.

Для сборки частей силового каркаса используется:

• проволока для вязания;
• электросварочный аппарат.

Габаритные размеры зависят от разновидности плит и составляют:

• длина – 2,5-12,0 метров;
• ширина – 1,0-1,5 метра;
• толщина – до 0,22 метра.

Определившись с вариантом панелей, следует разобраться, как правильно укладывать плиты перекрытия на стены.

Плиты перекрытия для малоэтажного строительства

Из широкого ассортимента железобетонных перекрытий в малоэтажном жилищном строительстве наиболее востребованы многопустотные изделия серий ПБ и ПК. С точки зрения монтажа они одинаково просты и удобны в работе. Количество типоразмеров с небольшим (300 мм) шагом по длине позволяет осуществить перекрытие практически любого пролёта в жилом доме. Различие серий – в технологии производства.

Изготавливаются традиционным способом с использованием для формования опалубки. Самая практичная ширина изделий 1м 20 см способствует снижению транспортных издержек – ширина кузова автотранспорта позволяет одновременно перевозить два ряда плит. Резать изделия этой марки по длине не рекомендуется, так как значительно снижается их несущая способность. Производятся модели с допустимым опиранием на 2 и 3 стороны.

Современная конвейерная безопалубочная технология, по которой изготавливаются плиты этой серии, допускает их отрезание по длине, так как армирование в них устроено несколько иначе. Несущие характеристики плит оптимальны для возведения небольших жилых домов. Лицевая поверхность изделий более гладкая в сравнении с плитами ПК.

Укладка плит перекрытия на фундамент: правила установки

При строительстве зданий из кирпича, пенобетонных или газобетонных блоков обычно выполняют укладку плит перекрытия на фундамент или стены цокольного этажа.

Если фундаментное основание или цоколь выполнен из фундаментных блоков, а не представляют собой монолит, требуется усилить конструкцию монолитным бетонным армопоясом. За счет этого:

• нагрузка от перекрытия станет распределяться равномерно;
• у ленточного фундамента увеличится прочность на изгиб;
• будет выровнен обрез фундамента, что позволит правильно расположить плиты;
• повысится жесткость здания, его стойкость к небольшим подвижкам грунта.

Фундаментные блоки изготавливаются без армирования, поэтому они теряют прочность при нагрузках на изгиб. Именно такие нагрузки возникают, когда на конструкции из блоков укладывают плиты перекрытия, так как опорой служит не вся ширина блока, а только полоса с внутренней стороны.

Избежать риска разрушения фундамента или стен цоколя помогает армирование монолитного бетонного пояса. Согласно нормативам, его толщина должна составлять 200 мм, материалом изготовления служит бетон В20. Пространственный арматурный каркас состоит из четырех прутов, уложенных вдоль стены и соединенных между собой по вертикали и горизонтали стальными стержнями.

Подготовка к монтажу

Согласно правилам укладки плит перекрытия на фундамент и цоколь, минимальная величина опирания составляет:

1. для бетонного основания – 60 мм;
2. для кирпичного цоколя:

• 70 мм для плит длиной до 4000 мм;
• 90 мм для плит длиной свыше 4000 мм.

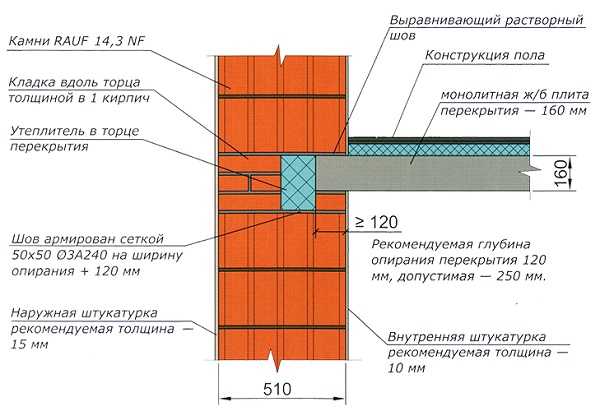

Рекомендуется во всех случаях увеличить величину опирания до 120 мм чтобы повысить прочность постройки. Такой подход позволяет обеспечить необходимый запас на случай, если плиты будут уложены с небольшим смещением.

При укладке плит перекрытия на цоколь или фундамент опираться они должны только короткими сторонами. Использование промежуточных опор не даст железобетонной плите нормально работать под нагрузками, и в дополнительной точке опирания конструкция будет разрушаться.

Торцы плит требуется теплоизолировать, чтобы исключить возникновение мостиков холода – это грозит выпадением конденсата, высокими теплопотерями здания и большими расходами на отопление в холодный сезон. Минеральную вату и пенопласт необходимо обернуть в полиэтиленовую пленку для защиты от влаги, экструдированный пенополистирол в гидроизоляции не нуждается.

Особенности заглубляемой монолитной плиты

Вообще, данный вид фундамента относится к категории мелкозаглубляемых – то есть плита заливается практически на поверхности грунта. И только когда плитный фундамент и цокольный этаж составляют единое целое, его можно заглублять хоть на всю высоту стен. Толщина такой плиты должна быть не менее 20 см, хотя поверхностный вариант может иметь и вдвое меньшую толщину.

Чем меньше стыков – тем выше герметичность

Теоретически, стены подвального этажа, соприкасающиеся с грунтом, возводимые не на ленточном, а на плитном фундаменте, могут выкладываться из кирпича. Но гораздо надёжнее, когда они так же выполнены монолитным способом. И дело тут даже не в прочности, а в герметичности ограждающих конструкций.

При монолитном варианте устройства стен заглубляемых помещений, получается нечто, напоминающее бетонную чашу бассейна. Данный вид фундамента так и называется: фундаментная монолитная плита под цокольный этаж. Он удобен ещё и тем, что поверхность плиты послужит отличным основанием для устройства пола (см. Пол в подвале: как сделать).

Цокольный этаж на плитном фундаменте

Кирпичу отдают предпочтение тогда, когда нет времени на ожидание набора бетоном прочности. При этом самым слабым местом являются стыки между основанием и подошвой стен, а так же сами швы кладки.

Как их не заделывай, но со временем влага находит себе путь, и именно в этих местах. Поэтому, проектировщики чаще отдают предпочтение именно монолитному способу возведения стен подвала или цокольного этажа.

Альтернатива кирпичу и бетону

Альтернативным вариантом является сборно-монолитный способ, при котором возведение стен осуществляется с применением дырчатых блоков УДБ. Они служат несъёмной опалубкой: при их использовании сокращается не только время возведения стен, но и уменьшается количество расходуемого на заливку бетона.

Стены из блоков УДБ

 Итак:

• При монолитном или сборно-монолитном возведении стен, цокольному этажу гораздо проще обеспечить герметичность, так как стыков между стенами и полом не будет. Это наиболее актуально в ситуациях, когда грунтовые воды находятся достаточно близко. Остаётся только разобраться в том, как устроен плитный фундамент для цокольного этажа, для чего вашему вниманию будет представлено видео в этой статье.
• Вряд ли, конечно, хозяин будет осуществлять его устройство своими руками, так как здесь объём работ для целой бригады, выполняемый в несколько этапов. Да и заливка плиты представляет собой непрерывный процесс, который нужно закончить за один день, и рабочие руки тут на вес золота.
• Заметим, что бетонщики должны руководствоваться проектной документацией, а не просто «ценными указаниями». Но для того, чтобы понять, не допускаются ли при устройстве фундамента нарушения, заказчик, каковым и является владелец будущего дома, должен как минимум иметь представление о технологии.

Классификация

Разделительные конструкции классифицируют по различным критериям:

• месту расположения;
• функциональному назначению;
• конструктивным особенностям;
• технологии возведения.

Перекрытие фундамента

В зависимости от расположения и назначения существуют следующие разновидности защитных конструкций:

• чердачные. Обеспечивают теплоизоляцию жилых помещений, отделяя их от неотапливаемого чердака. Предусматривают использование теплоизоляционных материалов, устойчивых к воздействию влаги и температурных колебаний. Содержат пароизоляционную прослойку. Она способствует поддержанию комфортной влажности;
• межэтажные. Располагаются между этажами здания, разделяя строение на отдельные помещения, в которых поддерживается постоянный микроклимат. Не нуждаются в защите от воздействия влаги и теплоизоляции. Основное назначение межэтажных конструкций — звуковая изоляция помещений;
• подвальные. Выполняют функцию разделительной перегородки между неотапливаемой цокольной частью здания и жилым помещением. Обязательный элемент подвальных оснований – теплоизоляционная прослойка. По своему назначению подвальная конструкция идентична чердачной. Она предусматривает наличие пароизоляционной прослойки, расположенной поверх теплоизолятора.

По конструктивному исполнению несущие элементы делятся на виды:

• балочные. Представляют систему несущих балок и расположенного между ними заполнителя, а также элементов напольного или потолочного перекрытия;
• безбалочные. Они сформированы в виде усиленных конструкций, состоящих из отдельных железобетонных панелей или сплошных армированных плит;
• комбинированные. Представляют собой сборную конструкцию, сформированную из несущих балок, между которыми расположены отдельные блоки.

По технологии изготовления несущие конструкции делятся на следующие виды:

• сборные. Собираются из отдельных элементов, произведенных, как правило, в промышленных условиях;
• цельные. Особенность монолитной основы – заливка несущей плиты непосредственно на месте установки;
• сборно-монолитные. Формируются из отдельных ригелей, между которыми устанавливается арматура, и заливается бетон.

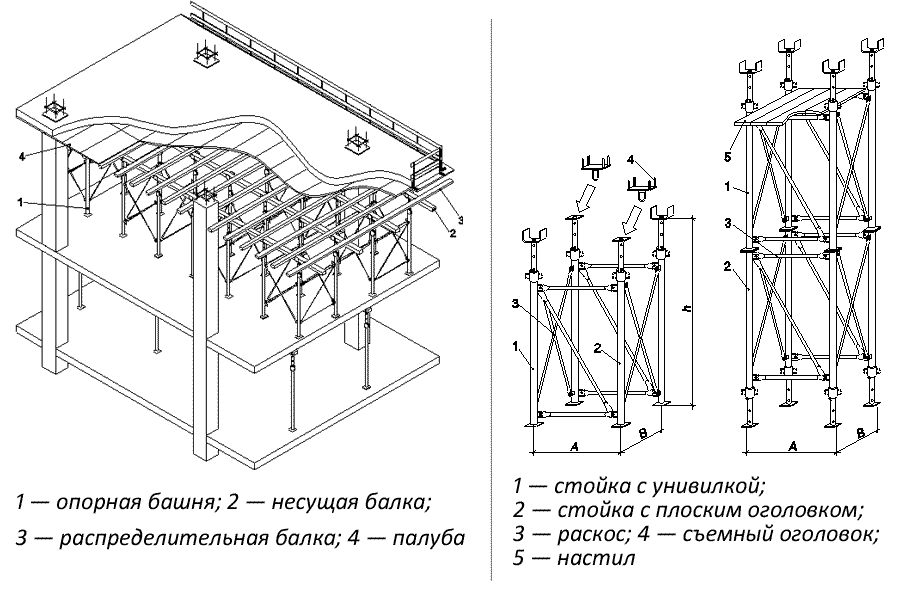

Устройство монолитного перекрытия

Рассмотрим особенности различных видов перекрытий, оценим достоинства и проанализируем недостатки.
