Армирование газобетона: нормы для металлической оцинкованной и базальтовой сетки, монтажной ленты и стеклопластиковой арматуры

Перегородки из газоблока. Старый фонд

Всем здравствуйте! С вами мастер-строитель Александр Ткачев. Продолжаем ремонт квартиры в доме старого фонда. В предыдущей публикации мы закончили делать облегченную стяжку ЦПС на деревянных перекрытиях. За пару недель эта стяжка основательно схватилась и высохла, а потому приступаем к следующему виду работ в этой квартире. Это возведение перегородок из газобетонных блоков. Логично возникает вопрос: « Почему газоблок, а не кирпичи?» Ответ очевиден.

Перекрытия в доме деревянные, и нагружать их дополнительным весом нельзя по понятным причинам. А газоблок, благодаря своей пористой структуре, имеет невысокую плотность. Например газобетонный блок с размерами 600*200*250 имеет плотность 600кг/м.куб. , и весит он всего 18кг. Если пересчитать на кирпичи, то блок заменяет 20 кирпичей, вес которых составляет почти 80 кг. Соответственно трудоемкость кладки получается значительно ниже. По времени возводить их гораздо быстрее, чем кирпичные, и соответственно гораздо легче прокладывать инжинерные коммуникации.

Рекомендации по возведению перегородок

1. Необходимо строго соблюдать перевязку вертикальных швов. Минимальная величина разбежки не должна быть мене 1\4 от длинны блока 2. Для кладки газобетонных бетонных блоков необходимо использовать специальный клей на основе цемента и мелкого песка.

3Толшина шва должна быть в пределах от 2-3мм при геометрически правильных размеров блока 4 Армирование кладки необходимо выполнять через каждых 3-4 ряда. Для армирования используется тонкая арматура 8-10мм., уложенная в предварительно сделанные штробки. Вместо арматуры можно использовать металлическую сетку для кирпичной кладки

5 Привязка перегородок либо к существующим капитальным стенам, либо к уже выложенным перегородкам осуществляется с использованием арматуры со штроблением в стены, или с помощью металлических уголков закрепленных саморезами на дюбелях.

Вот примерно основные рекомендации, и самое время начинать работу в реальном времени, как это я всегда и делал, вместе с вами.

Возведение перегородок

Для начала, используя лазерный уровень, либо отвес, либо обыкновенный пузырьковый уровень, устанавливаем направляющие на противоположных стенах, или перегородках. Направляющие эти могут быть как из деревянных брусков, так и профиля для монтажа ГКЛ

Крепим эти направляющие прочно и точно по вертикальному уровню, тогда перегородка, или стенка получится ровной, да и штукатурки уйдет минимум, а это не маловажно

Затем натягиваем между профилями леску, или как ее называют, чалку с таким расчетом, чтобы она проходила по углу уложенных блоков. Клей наносим на основание гребенчатой теркой с высотой зуба в 1 см. Наша задача вывести первый ряд точно по горизонтальному уровню. Если основание не ровное, тогда под первый ряд необходимо сделать выравнивающий слой из раствора ЦПС. Последующие ряды выкладываем чисто под гребенку, ориентируясь все той же чалкой.

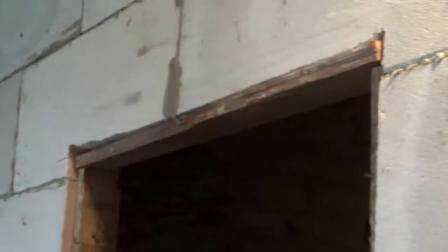

Перекрытие над дверным проемом

Ширину дверного проема оставляем, исходя из размеров дверей. Стандартная высота полотна двери 2м. Поэтому делаем шаблон из деревянных досок и устанавливаем его на высоте 2м.7см. от стяжки. На вертикальные откосы крепим этот шаблон саморезами, или обыкновенными гвоздями. И дальше по этому шаблону выкладываем следующие ряды газоблока, с таким расчетом, что бы вертикальный шов находился примерно по центру проема

. Через сутки клей схватился, и спокойно снимаем шаблон шаблон. Делаем по углам запилы и на этот же клей вставляем в эти запилы металлический уголок, очищенный от ржавчины и загрунтованный. Вместо уголка можно использовать арматуру (на ширину газоблока 10 см.хватит две арматурки). Вставляем так же в сделанные прорези, заделанные этим же клеем.

И в заключении выкладываем завершающий верхний ряд, оставляя зазор до потолка 3см.-5см. Спустя несколько дней этот зазор заделываем монтажной пеной. Вот таким образом я и делал все перегородки во время ремонта квартиры старого фонда, где общая площадь оказалась разделенной на три комнаты, коридор, кухню и ванно туалетную комнату. В следующих публикациях расскажу о том, как штукатурить такие перегородок гипсовой штукатуркой с армированием. А потому в форме ниже делаем подписку на мои публикации. И конечно смотрим мое видео по соответствующей теме

Спасибо за внимание. Всем удачи и добра!. Если, конечно, статья была вам полезной, не забываем о благодарности

Если, конечно, статья была вам полезной, не забываем о благодарности.

Монтаж армирующего пояса своими руками

Армирование стен из газобетона выполняется своими руками. Инструкция проста.

Поскольку арматурные стержни довольно толсты, под них в кирпичах проделывают борозды – штробы. Сечение канавки 25*25 мм. Вырезают ее, отступив от края не менее 6 см. Делают штробы ручным или электрическим штроборезом. Работа простая, так как материал легко режется и пилится.

Бороздки очищают от пыли металлической щеткой. Арматурные стержни кладут в полученные пазы, загибают по размерам штробы и вынимают. На этом же этапе выполняют подгонку углов.

Канавку заполняют на 2/3 клеем для ячеистого бетона.

Вновь укладывают стержни в пазы и утапливают в смеси. Арматуру необязательно сваривать, достаточно укладывать с нахлестом в 30 см

Важно, чтобы прутья были ниже уровня поверхности блока, чтобы не мешать кладке.
Избыток клея убирают, наносят смесь на поверхность штробированного кирпича. Теперь можно класть следующий ряд.

Бороздка по всей длине стены и по периметру дома должна размещаться на одной высоте

На углах канавка закругляется.

Для усиления оконных перемычек можно укладывать не обычный газоблок, а U-образной формы.

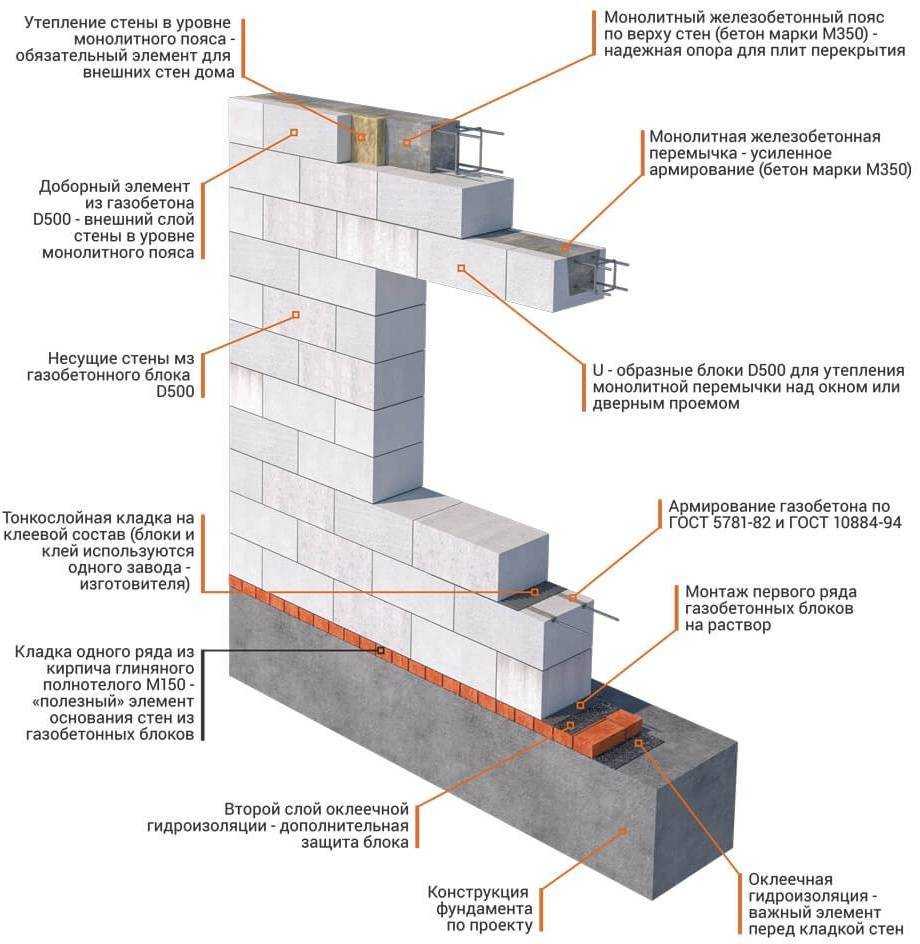

Армирование армопояса

Обязательно условие армопояса – он должен быть неразрывным, ведь его задача – значительное повышение сопротивляемости стен нагрузкам и предотвращение трещин.

Есть два вида армопояса, первый из которых — межэтажный, второй — подкрышный. Межэтажный укрепляет стены и распределить нагрузку от перекрытий.

Подкрышный пояс распределяет нагрузки от всей крыши по коробке дома, а также позволяет выровнять плоскость и закрепить мауэрлат.

Схема армирования армопояся состоит из четырех рабочих стержней металлической арматуры диаметром 10-12 мм. Рабочая арматура фиксируется квадратом конструкционной арматуры. Шаг установки квадрата должен составлять 300 мм.

Не забывайте, что арматурный каркас должен иметь защитный слой из бетона минимум 40 мм. Нахлест прутьев арматуры должен быть минимум 50 см. Обязателен загиб арматуры на углах. Также помните про утепление армопояса пенополистиролом. Для армопояса рекомендуется использовать бетон марки М300, который должен заливаться за один раз.

Подробный процесс армирования армопояса со всеми картинками и схемами мы описали в нашей предыдущей статье – армопояс для газобетона.

Армирование газобетона

Армирование газобетона необходимо для снижения риска возникновения трещин и обеспечения защиты блоков. При этом стоит понимать, что армирование газобетонных блоков не повышает несущую способность кладки.

Так, к примеру, если не производить армирование оконных проемов, в результате возникновения в стенах предварительного напряжения, на хрупких газобетонных блоках при неравномерной усадке могут появиться микротрещины.

Допустим, планируется окно высотой 2 м. Нагрузка с верхних этажей идет на зоны опирания, то есть на блоки по кроям оконного проема. В середине же нагрузки нет. Таким образом, получается, что окно является самым слабым местом в зоне напряжения, в результате чего именно здесь наибольшая вероятность появления микротрещин.

Армирование газобетонных блоков может уберечь ваш дом от появления микротрещин, которые, к тому же, со временем будут увеличиваться. Если это произойдет, допустим, через год, когда ваш дом уже будет оштукатурен, микротрещины могут существенно ухудшить внешний вид вашего дома.

Рекомендации заводов – изготовителей по армированию газобетонных блоков

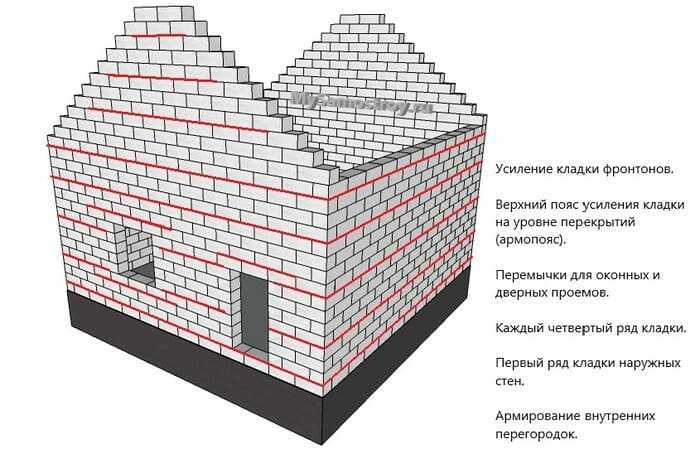

Существуют рекомендации заводов – изготовителей по армированию стен из газобетона, где они указывают необходимое и достаточное армирование после первого ряда блоков, за один ряд до окна, в зоне опирания перемычек и, соответственно, за один ряд до устройства плит перекрытия или до мурлата.

Таким образом, следует укреплять арматурой первый ряд газобетонных блоков, так как именно они несут на себе практически всю вертикальную и боковую нагрузку от стены и перекрытия.

Также необходимо производить армирование оконных проемов за один ряд до окна. Так, к примеру, если планируется открыть окно на отметке – 1 метр, отнимаем 25 см и получаем зону армирования.

При укладке арматуры в зоны перемычек и зон под оконными проемами достаточно заводить арматурные стержни на 900 мм в каждую сторону от края проема.

Армирование по кольцу всех несущих стен (армопояс) производится под стропильной системой и на уровне каждого перекрытия.

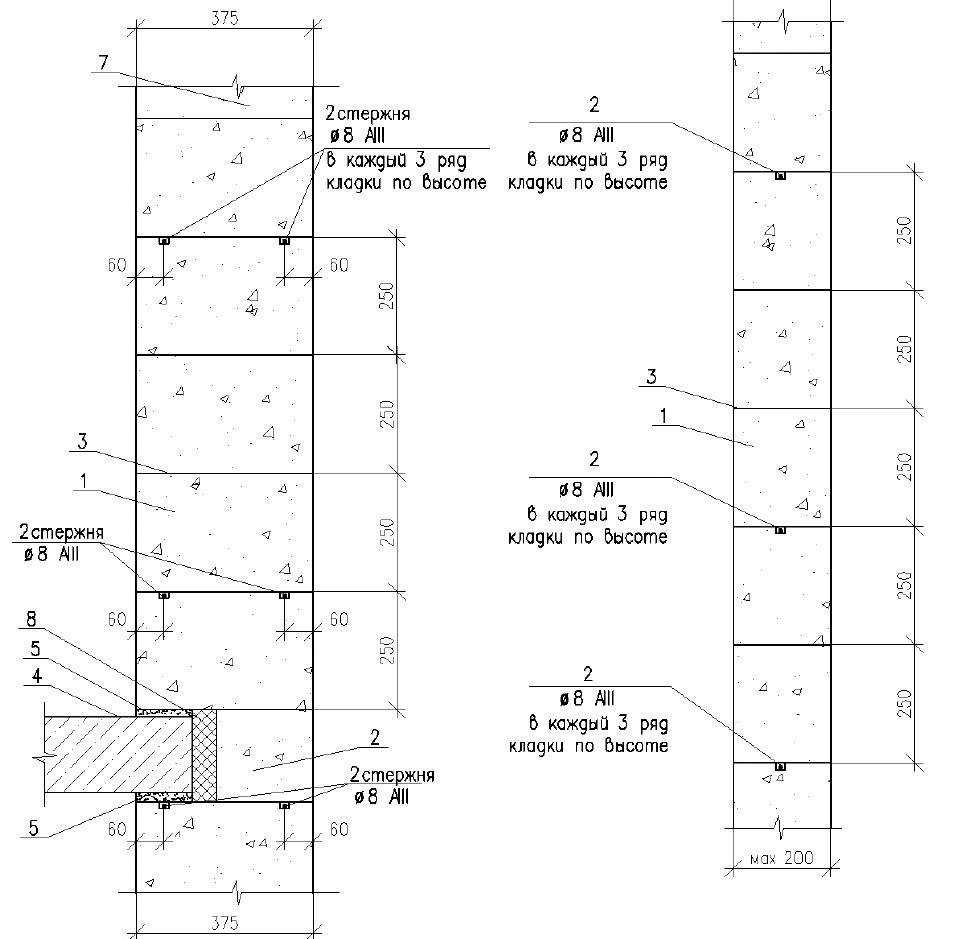

Выполнять армирование газобетонных блоков следует арматурой диаметром 8 мм А III, этого будет более чем достаточно. Если стена широкая, к примеру, газобетонный блок 375 мм, то необходимо использовать 2 прутка арматуры. При толщине стены 200 мм достаточно одного прутка. При двухрядном армировании необходимо уложить параллельно друг другу на блоке 2 стержня арматуры. Для этого следует разделить верхнюю грань блока приблизительно на 3 части и при помощи ручного или электрического штробореза нарезать 2 штробы, расстояние от которых до края газобетонного блока должно быть не менее 6 см.

Чтобы получить ровные штробы, советуем использовать подходящий по ширине брус в качестве разметки.

После удаления из штроб пыли, нужно заполнить полости клеевым раствором и затем в клей уложить арматуру, удалив излишки раствора.

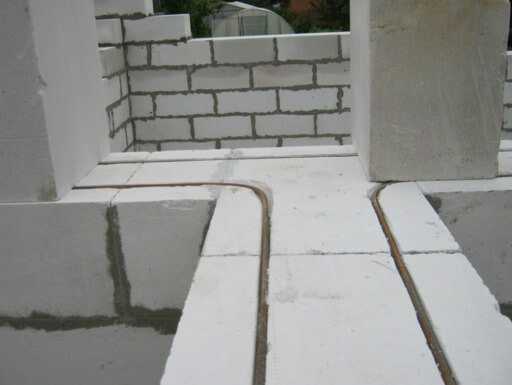

Важно помнить, что в углах арматура должна идти непрерывно, цельным прутком, закругляясь вместе со штробами. Если стержень арматуры заканчивается в углу, то необходимо его подрезать

Обратите внимание, что соединение двух прутков арматуры должно производиться по центру блока, то есть не должно попадать на стык между блоками. При пересечениях стержни арматуры необходимо соединять вязальной проволокой

Армирование газобетона сварной сеткой

Армировать газобетонные блоки сеткой ни в коем случае не стоит.

Во-первых, потому что тем самым вы в разы увеличите толщину шва, ведь сварная сетка имеет диаметр 3-4 мм в 2 стержня, таким образом, занимая в шве 6-8 мм. В результате получаем мостики холода. Во-вторых, в разы увеличивается и расход клея. Ну и главное, что сетка не выполняет роль армирования.

Поэтому использовать для армирования сетку запрещено. Даже при связке с облицовочным кирпичом ее применять нельзя.

Армирование газобетонных блоков стеклопластиковой арматурой

При армировании газобетона можно использовать стеклопластиковую арматуру. На растяжении она работает лучше, поэтому вместо арматуры 8 мм А III можно применять стеклопластиковую диаметром 6 мм. Однако в углах придется использовать металлическую арматуру, так как стеклопластик не гнется и доборных элементов у стеклопластиковой арматуры нет.

Видео описание

О внутренней отделке газобетонных стен в следующем видео:

• Армирование (усиление) кладки. На коротких стенах (до 3 м) армирование не проводят. Чтобы уложить арматуру (оцинкованные полосы, арматурные стержни, сетку из стекловолокна), блоки штробируют. Прорезанные борозды и пазы заполняют клеем, укладывают армирующий материал и вдавливают его в клей, добиваясь полного покрытия.
• Устройство проема. Поскольку внутренние стены не являются несущими конструкциями, нет необходимости сооружать полноценную перемычку над внутренней дверью. Обычно при возведении используют пару уголков или швеллер, которые обеспечивают более чем достаточную прочность проема.
• Присоединение к стене. Перегородка из газоблоков прикрепляется к стене при помощи гибкой связи – системы анкеров и полос из нержавеющей или оцинкованной стали. Дополнительно для фиксации используют дюбеля.

Схема проема под дверь Источник otdelochnik72.ru

• Монтаж последнего (верхнего) ряда. Между стеновой конструкцией и потолком оставляют компенсационный зазор (порядка 20 мм), рассчитанный на возможное прогибание плит перекрытия. Газоблоки последнего ряда распиливают, а промежуток заполняют подходящим материалом (например, базальтовым картоном). Нередко используется заливка монтажной пеной, хотя такой вариант менее предпочтителен.
• Контроль правильности кладки. На протяжении монтажа ведется проверка правильности ведения кладки. Контролируется каждый ряд газобетонных блоков, отклонение осей поверхностей стен, а также правильность углов. Для проверки горизонтальности используют уровень, отвес, рулетку; закладку углов проверяют деревянным уголком.

Схема присоединения перегородки к стене Источник beton-house.com

Общие понятия

Принимая решение, нужно ли проводить армирование газобетона арматурой, следует знать свойства, характеристики газонаполненного композита для принятия правильного решения. Способ производства, предусматривающий образование воздушных полостей в бетонном составе, определяет увеличенные теплоизоляционные свойства, позволяющие возводить постройки, не требующие дополнительного утепления. Газобетонные блоки сокращают затраты на отопление до 25 процентов. К основным характеристикам, выделяющим газобетон из общего списка стройматериалов, относятся:

• Высокая степень теплоизоляции.
• Увеличенная морозоустойчивость и жаропрочность.
• Отличные звукоизоляционные свойства.
• Невозможность гниения.
• Экологическая безопасность.
• Простота обработки.
• Небольшой вес.

Газобетонные блоки значительно увеличивают скорость строительства и снижают стоимость строительства стен за счет того, что не требуют дополнительной теплоизоляции

Растрескивание газонаполненных элементов, связанное с пониженной прочностью, компенсируется армированием. Определимся, какие участки зданий требуют усиления.

Материалы для армирования

Армирование газобетонной кладки может осуществляться разными способами и с применением разных материалов. Можно выделить следующие материалы для укрепления стен:

1. Арматура. Классический способ армирования газобетонной кладки. Для него используются арматурные прутья диаметром от 0.8 до 1.4 сантиметров. Технология их применения предполагает формирование в кладке желобов, соответствующих размерами диаметру арматуры и с учетом того, что в них также будет заливаться раствор. Как правило, при стандартной толщине газобетонного блока формируется два параллельных желоба. При армировании углов желоба выполняются в форме дуги.

В классическом случае в качестве арматуры используются металлические прутья. Однако существует и более продвинутый материал – это стеклопластиковая арматура. Она лишена ряда недостатков, присущих стали. Можно выделить следующие плюсы стеклопластикового волокна:

• Этот композитный материал обладает высокой химической устойчивостью и в отличие от металла не подвержен коррозии.
• Она достаточно просто изгибается, что значительно упрощает армирование углов.
• Прочность стеклопластика на разрыв в разы превосходит этот параметр у металла. При идентичном уровне нагрузок допустимая толщина композитной арматуры меньше, чем у металлической. Благодаря этому можно делать меньшие желоба для ее заложения и экономить раствор.
• Стеклопластик в отличие от металла практически не расширяется при повышении температуры. Это способствуют уменьшению механического воздействия на стены изнутри.
• Композитная арматура обладает низкой теплопроводностью и не проводит электричество.

Однако данный материал обладает и рядом недостатков, к ним можно отнести невозможность скрепления его кусков при помощи электросварки. Решается эта проблема путем размещения на концах арматурных прутьев металлических наконечников, которые впоследствии свариваются. Данное усовершенствование производится в заводских условиях. Кроме этого из-за высокой способности к изгибу не рекомендуется ее применение в усилении перекрытий.

1. 1. Металлическая сеть. Армирование кладки железной сетью выполняется путем ее наложения на ряд газобетонных блоков без предварительной обработки последних. После этого сеть покрывается раствором. Армирующая сетка, как правило, обладает следующими характеристиками: сторона квадрата ячейки – 5 сантиметров, толщина проволоки от 0.3 до 0.5 сантиметров. К сетке для армирования проемов и первого ряда кладки предъявляют чуть более высокие требования: размер ячеи 7 на 7 сантиметров, а толщина проволоки от 0.4 сантиметра.

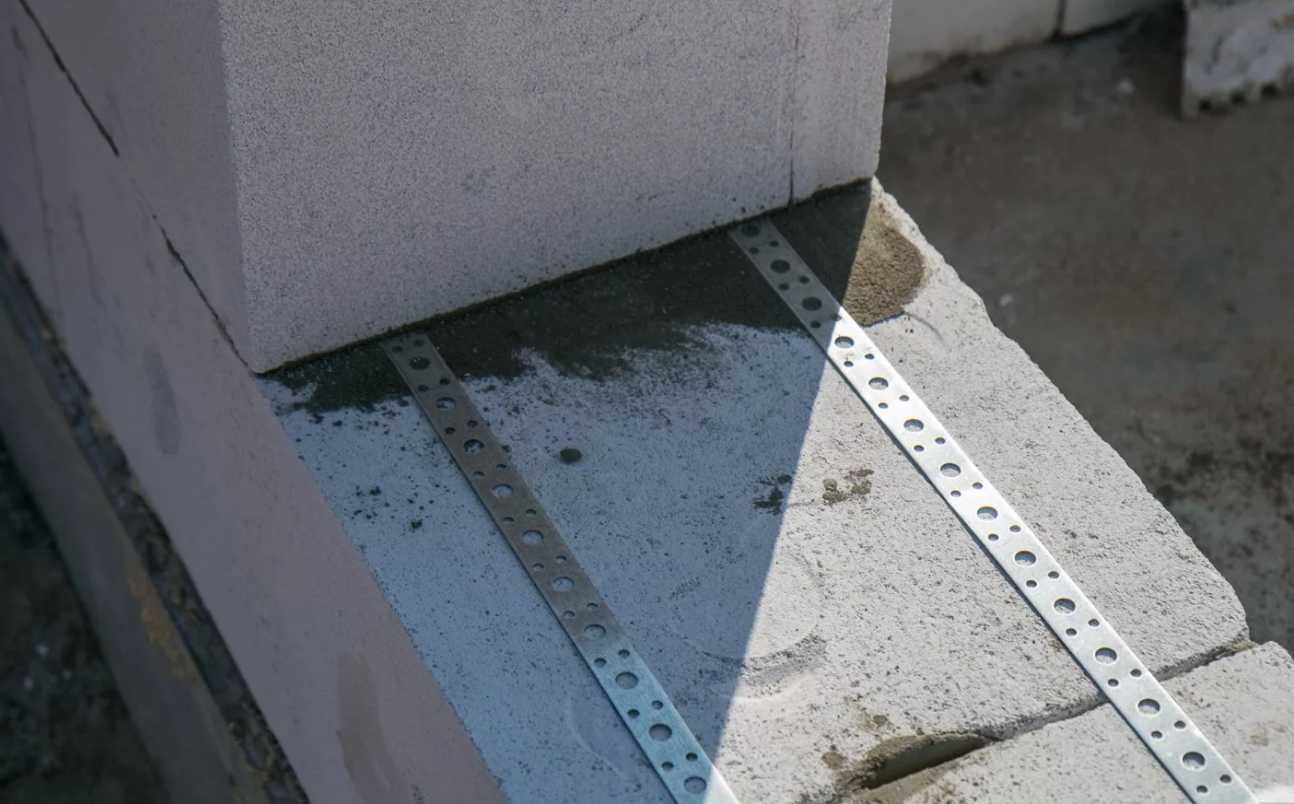

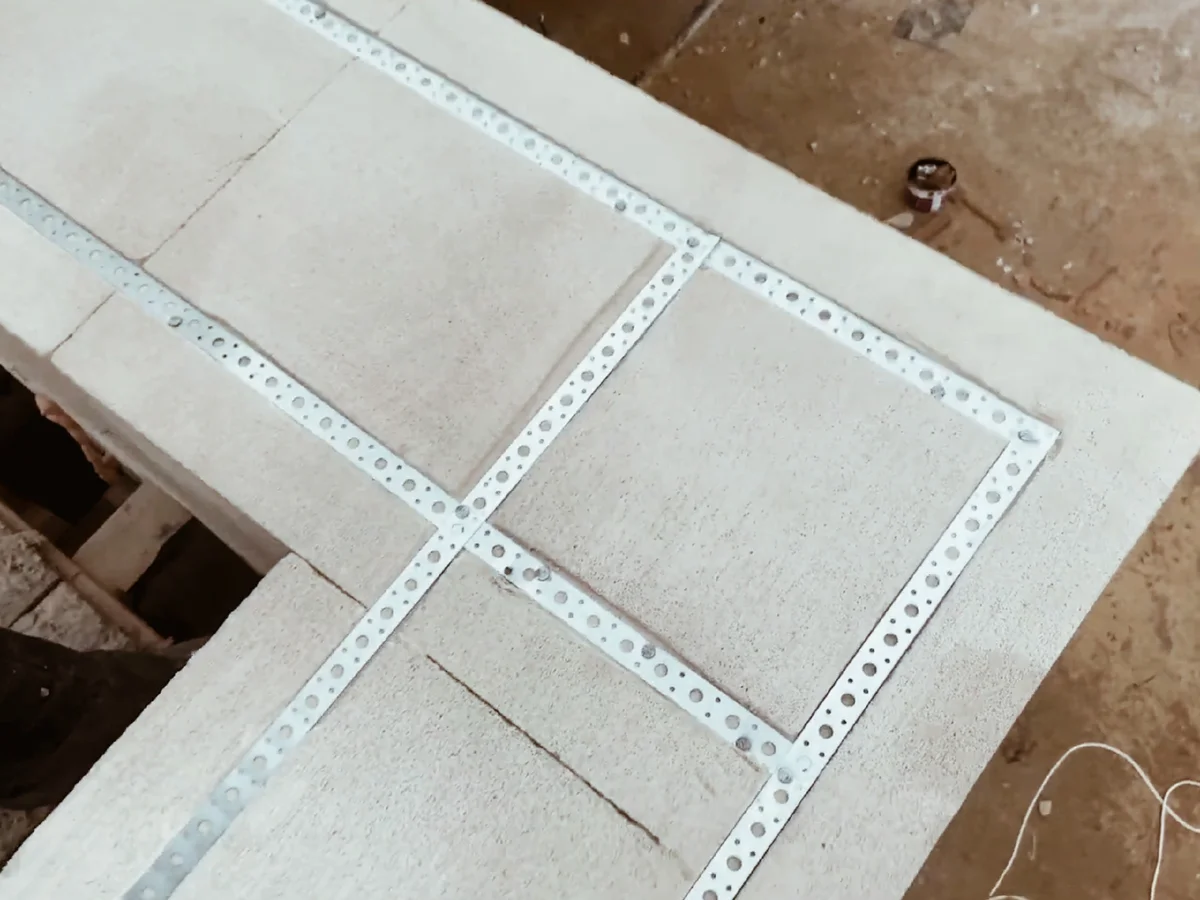

1. Монтажная перфорированная лента. Еще один вариант армирования кладки газобетонных блоков. Лента представляет собой длинную полосу из оцинкованного металла испещренную отверстиями, отсюда и название перфорированная. Армирование при помощи данного материала производится аналогично методу с применением арматуры. Разница состоит в том, что в кладке не делаются желоба. Лента крепиться при помощи саморезов непосредственно к газоблокам.

Данный вариант применим для построек, расчетная нагрузка на которые относительно невысока. Так как сечение ленты гораздо ниже, чем у арматуры, ее прокладка должна проводиться в большее количество параллельных рядов, нежели прокладка металлических прутьев. К плюсам использования данного материала можно отнести удобство транспортировки и экономию раствора, за счет отсутствия желобов в кладке.

В строительных магазинах продается лента разных размеров. Далеко не каждый из них подойдет для армирования кладки. Необходимо использовать ленту не менее 1.6 сантиметра шириной и не менее 0.1 сантиметра толщиной.

Как правильно армировать стены из газобетона

Для армирования стен из газобетона в поверхности кладки с обеих сторон блока прорезаются штробы на расстоянии не менее 60 мм от края. Они выполняются ручным или электрическим штроборезом. Прежде чем поместить прутки в готовые канавки, из них нужно удалить пыль. Быстрее всего это сделать, используя строительный фен. Если его нет или на участке не проведено электричество, можно воспользоваться обычной сметкой.

Электрический штроборез

Чистые штробы заполняются клеем, затем в них укладывается арматура преимущественно с профилем до 8 мм. Клеевой раствор призван защитить прутки от коррозии, а также обеспечить их сцепление с кладкой.

Выбирание штроб в газобетоне вручную. Ручной штроборез

Для тонких швов можно использовать специальные арматурные каркасы — парные полосы оцинкованной стали сечением 8×1,5 мм. Для них не нужно штробить блоки, каркас укладывается на слой клея, притапливается и сверху ещё раз промазывается клеем. Учтите, что при армировании окон и перемычек необходимо прокладывать прутки на всю ширину проема плюс 900 мм в каждую сторону от него.

Штробы под арматуру в газобетоне

Армирующий пояс создается почти так же, как фундамент дома: на кладке устанавливается железобетонный короб высотой от 15 до 30 см, сваренный из арматуры. Он должен представлять собой единую конструкцию по всему периметру постройки. Для короба используется арматура не менее 6 мм толщиной, хотя, если позволяет бюджет, то можно взять прутки толще — 10-12 мм. Для лучшей связи армопояса с кладкой в верхние блоки газобетона вбиваются гвозди «ежом» или катанки. После этого по периметру возводится опалубка, и вся конструкция заливается бетоном

Обратите внимание, что заливка осуществляется только за один раз — это обеспечит монолитность пояса. В противном случае бетонная заливка будет схватываться отдельными участками, что фактически означает выброшенные деньги на ветер

Штробы от арматуру в газобетоне

Чтобы исключить мосты холода в месте армирующего пояса, при установке опалубки рекомендуется отступить примерно на 3 см внутрь. Образовавшаяся ниша впоследствии заполняется каким-нибудь теплоизоляционным материалом, к примеру, экструдированным пенополистеролом. Тем самым удается сократить теплопотери и сохранить в доме комфортный микроклимат.

При толщине кладки газобетона до 200 мм устанавливается один пруток арматуры

Таким образом, армирование стен из газобетона позволяет избежать деформации конструкции, исправить которые в ходе эксплуатации практически уже невозможно. При этом считается, что армирующий пояс нужен не во всех случаях и зависит от множества факторов: качества грунта, проекта дома и других явлений. В то же время от него зависит неизменность геометрии постройки, поэтому лучше один раз перестраховаться, чем потом жить в доме со щелями.

Метки: армирование кладки из газобетона, армирование стен, армокаркас, армопояс, газобетон

Что нужно знать про вертикальное армирование?

Существует ещё одна тонкость, о которой следует знать. Это вертикальное армирование стен из газобетона. В большинстве случаев это не является необходимым. Исключением являются здания с большими проемами (например, панорамными окнами) или объекты, построенные в зонах повышенной сейсмической опасности. Если ваше строительство подпадает под один из этих случаев, то про вертикальное армирование стен из газобетонных блоков забывать ни в коем случае нельзя.

Чтобы обеспечить надежность стены или перегородки из газобетона, используйте толстую арматуру – не тоньше 14 миллиметров. Причем это должен быть металлический прут – стеклопластик для этой работы не подходит.

Из металлических прутов связывается каркас. Именно связывается, а не сваривается – при сварке металл подвергается нагреву до такой температуры, что кристаллическая решетка повреждается. При нагрузках на растяжение прут обычно ломается именно на участках, подвергшихся перегреву. Также эти участки становятся более подверженными коррозии. Существуют специальные виды арматуры, которые можно сваривать, но они являются узкоспециализированными и довольно дорогими. Поэтому вязка арматуры является лучшим решением.

При сборке стены внутри делается небольшое углубление. Толщина стен составляет 3-5 блоков — в одном ряду кирпичи следует подгонять таким образом, чтобы в середине остался зазор. Именно в него будет опускаться каркас, связанный из прутов. Когда армирование перегородки из газобетонных блоков завершено, пустота заливается бетоном. Теперь ваш дом выдержит любые серьезные нагрузки без малейшего вреда.

Общие сведения

Автоклавный газобетон является представителем группы легких ячеистых бетонов, получаемый в результате проведения серии сложных производственных процессов:

1. Смешивание извести, кварцевого песка, гипса, цемента и воды.
2. Формование готовой смеси.
3. Нарезка блоков по размеру при помощи установки струнной резки.
4. Автоклавная обработка изделий, позволяющая получить материал с заданными свойствами.

Газоблоки

Изделия из газобетона обладают следующими преимуществами:

• малый объемный вес (400–600 кг/м3), что позволяет снизить нагрузку на фундамент здания;
• по своей экологичности, изделия из пористых бетонов не уступают древесине, но в отличие от нее не подвержены гниению;
• оптимальный размер блоков позволяет в несколько раз увеличить скорость кладки и значительно снизить трудоемкость процесса;
• малая толщина швов (до 3 мм) — кладку ведут на специальном клеевом составе;
• низкая теплопроводность;
• морозостойкость F25 и выше;
• хорошая звукоизоляция (Rw = 43–58 дБ);
• высокая термостойкость (до 1000 °С);
• паропроницаемость;
• простота обработки — резку материала можно производить обычной ножовкой по дереву.

Изделия из газобетона

Недостатки:

1. Высокое водопоглощение, что затрудняет проведение отделочных работ, связанных с мокрыми процессами (быстрое высыхание поверхности — возникновение трещин).
2. Низкая устойчивость к механическим нагрузкам. Даже небольшая осадка фундамента способна вызвать образование трещин на фасаде здания.

Одним из способов защиты конструкций из пористых материалов от названных выше дефектов является армирование газобетонных блоков.

Насколько этот процесс эффективен и какие способы усиления существуют в современном строительстве, будет рассмотрено ниже в этой публикации. А для того, чтобы наглядней представить, как армировать газобетон, и понять, какие могут возникнуть неожиданности в момент выполнения работ, рекомендуем посмотреть видео в этой статье.

Армировать ли газобетон

Для упрощения стоит разделить понятия армирования кладки и укрепления армопоясом. Об армопоясе мы рассказывали отдельно: он служит для распределения больших точечных нагрузок и повышения прочности всего дома. Армирование рядов газобетона повышает устойчивость кладки и берет на себя нагрузки на изгиб и растяжение.

Такие нагрузки возникают:

• При опирании на газобетон тяжелых конструкций (перекрытий, лестниц, мауэрлата, армопояса);
• При естественном расширении и усадке из-за нагревания и охлаждения;
• При строительстве на неустойчивом грунте или ошибках в проектировании фундамента;
• В местах перераспределения нагрузки из-за «пустот» в кладке (двери, окна).

Если возникает вопрос: армировать или не армировать, правильный ответ чаще всего – армировать. Это помогает избежать разрыва или растрескивания блоков, увеличивает эксплуатационный ресурс строения.

Утепленный пояс под газобетон

Независимо от того, какие технологии и материалы используются в создании армопояса по газобетону, утепление желательно предусмотреть, так как стальные прутья и бетон создают мостики холода, через которые теряется немало тепла, появляется слой конденсата по внутренней части пояса.

Утепление выполняют по внешней стороне армопояса, используя экструдированный пенополистирол, пенопласт.

Пространство оставляют заранее, заливая армопояс по газобетону с соответствующим отступом от наружного края стены. Экструдированный пенополистирол обладает высокой плотностью, низкой теплопроводностью, лучший вариант.

Пенопласт используют марки ПСБ-25, обладающий низкой теплопроводностью и сравнительно доступной ценой. Основной недостаток минераловатных плит – способность материала поглощать влагу из раствора и потеря своих свойств при намокании, что недопустимо для газобетона.

Утеплитель кладут слоем толщиной 50 миллиметров, режут полосками по высоте армопояса, устанавливают внутри опалубки с наружной части стены, обеспечивая плотное примыкание листов один к другому.

Утеплитель не крепят, так как потом он прижимается заливкой раствора.

Для чего необходимо армирование?

Учитывая то, насколько хрупок газобетонный материал, специалисты прибегают к армированию блоков согласно государственным стандартам. Армирование газобетона является обязательным этапом строительных работ. Рекомендуется укреплять кладку из блоков в нескольких местах, все зависит от проекта и уровня сейсмической активности в регионе.

Армирование кладки уменьшает возникновение трещин и вероятность быстрого разрушения здания.

Каркас из арматуры нужно проложить равномерно, дабы правильно распределить нагрузки на стену. При кладке блоков необходимо сделать две штробы, диаметр которых должен равняться диаметру прута. В них закладывают арматуру. Таким образом строители укрепляют металлической сеткой все ряды с газобетонными блоками. Армирование стен из газобетона помогает избежать появления трещин. Необходимость в армировании также возникает тогда, когда строители хотят сделать стены более ровными.

Размеры армирующих изделий для кладки

Различные виды сетки используются для разных видов кладки. К примеру, базальтовая позволяет соединить двухслойную кладку. При этом стены могут быть сделаны из пеноблоков, но они дополнительно облицовываются кирпичом. Перед укладкой материала нужно обязательно подсчитать то количество, которое потребуется, чтобы выполнить армируемый слой качественно.

Нарезать материал требуется, соотнося его размеры с параметрами стен, на которые необходимо уложить сетку. Для ее нарезки используются специальные ножницы по металлу. Далее необходимо определиться с наличием либо отсутствием слоя теплоизоляции.

Армирование кладки из газобетонных блоков следует производить вдвоем. Укладывать стыки материала нужно с нахлестом, равным 3-4 ячейкам. Когда армирующий материал на стене уже зафиксирован, то поверх него кладутся газоблоки. При выполнении работ не следует допускать грубого смещения или деформации материала. В результате несущие способности снижаются.

Армирование газоблока, пенобетона или шлакоблоков должно производиться качественным изделием, изготавливаемым в соответствии со стандартом ГОСТ РФ 23279-85. Он регламентирует только качество сварных сеток, изготовленных из металла. Качество полимеров, содержащих базальтовые и стеклопластиковые волокна, должно соответствовать СТО 29424809.

Чтобы правильно армировать стены из газобетона, следует определиться с выбором размера ячеек изделия. Требования ГОСТ 23279 регламентируют выпуск металлических кладочных изделий следующих размеров:

• 10х10 мм;
• 16х16 мм;
• 25х12,5 мм;
• 25х25 мм;
• 75х25 мм;
• 75х50 мм.

Чтобы изготовить сетки таких размеров, следует использовать проволоку класса Вр-1 и В-1 по ГОСТ 6727

Покупая металлическое изделие для газобетона, важно обратить внимание на вес 1 м² материала. Его различия со справочным весом более 5% не допускаются. Если разница составляет больше 5%, то это значит, что сетка была выпущена из проволоки, которая не соответствует требованиям стандарта

Если разница составляет больше 5%, то это значит, что сетка была выпущена из проволоки, которая не соответствует требованиям стандарта

Если разница составляет больше 5%, то это значит, что сетка была выпущена из проволоки, которая не соответствует требованиям стандарта

Если разница составляет больше 5%, то это значит, что сетка была выпущена из проволоки, которая не соответствует требованиям стандарта.

Металлические изделия могут иметь диаметр, находящийся в пределах 3-6 мм. Стеклопластиковые и базальтовые сетки являются идентичными по своим размерам металлическим конструкциям. Востребованный вариант сеток — это изделия, ячейки которых составляют 25х25 мм.

Используемые материалы

Металлическая оцинкованная сетка

Для кладки достаточно с ячейками 50х50 миллиметров из проволоки диаметров 3-5 миллиметра. Сетку укладывают на поверхность, сверху заливают раствором толщиной 2-3 миллиметра. Контур укрепляют сеткой с ячейкой около 70 миллиметров, из проволоки 4 миллиметра. Боится коррозии, создает мостик холода.

Базальтовая сетка

Сделана из стержней базальта, сваренных перпендикулярно. Стержни в стыковых углах фиксируются хомутами, проволокой или специальный клеем. Сетка выдерживает нагрузку на разрыв около 50 кН/м, обладает небольшим весом, проста в работе, не боится коррозии, демонстрирует небольшую теплопроводность. На вопрос о том, чем армировать газобетонную кладку, можно было бы ответить однозначно, если бы не высокая стоимость базальтовой сетки, что должным образом влияет на расчет сметы.

Металлическая монтажная перфорированная лента

Поставляется в формате стальной полосы с отверстиями по длине. Усиление выполняется без штробления, посредством закрепления на саморезы. Полосы можно использовать попарно, скрепляя стальной проволокой, не очень прочны на изгиб, но экономят средства на доставке и штроблении.

Стеклопластиковая арматура

Поставляется в виде стеклопластикового шнура, обмотанного спиралевидно нитью. Небольшой вес, низкая теплопроводность, удобство монтажа, длительный срок эксплуатации – явные плюсы. Минусом является неспособность выдерживать большие нагрузки на излом, невозможность гибки, необходимость использования специальных гильз, соединяющих прутки между собой.

Армирование стержнями

Используются стальные прутья диаметром 8-14 миллиметра (пропорционально нагрузкам), но чаще всего арматура класса А диаметром 8 миллиметров. Устанавливаются в пазах, потом заливаются цементным раствором, позволяют усиливать как кладку, так и проемы, фундамент, армирование углов выполнять. Отличаются стойкостью к окислению, прочностью, но проводят тепло.

Анкеровка в местах соединения стен перегородок

Г- и Т-образные анкера используются для соединения поперечных и продольных газоблочных стен встык (также используются накладки полосовой стали или металлические скобы). Связи закладывают в швы каждые 3-4 ряда кладки, исходя из расчета минимум 2 элемента на этаж.

Что такое армирование кладки и для чего оно нужно?

Армирование газобетонной кладки – это процедура, которая требует размещать металлические стержни в рядах. Благодаря железобетонному армопоясу высокая нагрузка равномерно располагается по всей стене. Армирование стен из газобетонных блоков обеспечивает монолитную и неразрывную конструкцию.

Нужно ли делать армирование газобетонных блоков?

Армирование газоблока проводится для повышения несущей способности стен. Усадочные нагрузки на блоки появляются, если сдвигается фундамент или усаживается сам материал. Благодаря армированию газобетонных блоков обеспечивается устойчивость здания к воздействию ветра.

Особенности армирования стеклопластиковой арматурой

Волокна для армирования необходимо нарезать болгаркой на отдельные заготовки нужной длины. Вязка при необходимости осуществляется пластиковыми хомутами. Эта технология позволяет осуществлять армирование довольно просто и быстро. Операция не занимает много времени. При работе со стекловолокном необходимо использовать специальные средства защиты, это могут быть перчатки и защитная маска.

Армирование позволяет возвести стены, которые будут оставаться радиопрозрачными. Для электромагнитных волн они не станут преградой. Мобильная связь при этом не ухудшается. Стеклопластик стоит недорого, что не сказывается негативно на общей стоимости строительства. Кроме того, волокна не проводят электрический ток.

Базовые требования к вертикальному армированию

Как уже отмечалось, в Российской Федерации эта технология практически не применяется, и наши строительные специалисты руководствуются основными техническими требования к вертикальному армированию изложенными в Building Code Requirements for Masonry Structures ACI 530-05/ASCE 5-05/TMS 402-05, разделе 1.14.2.2.7.

• В частности, для изготовления такой конструкции необходимо использовать арматуру, сечение которой не может быть меньше 129 квадратных миллиметров. Такое сечение имеет пруток с диаметром 14 миллиметров.
• Стержни арматуры должны быть установлены на расстоянии 61 сантиметра от проемов, свободных концов стен из газобетонных блоков.
• Если выполняется подвижное сопряжение стен из газобетонных случаев, колонна должна быть размещена на расстоянии не более 20 сантиметров он концов стены.
• Если в стене изготовлен проем размером до 400 миллиметров, то вертикальную конструкцию можно не использовать, но при условии того, что проем не оказывает влияния на расположение горизонтальной арматуры.
• При строительстве в районах с повышенной сейсмической активностью, колонны должны обеспечить связь фундамента с мауэрлатом и крышей. Максимальное расстояние между колоннами должно быть равно 305 мм. Это положение определено в ACI 530-05/ASCE 5-05/TMS 402-05, разделе 1.14.2.2.2.1.
