Проведение строительных мероприятий
Материал для каркаса должен быть хорошо просушенным. Влажность древесины ограничивается 20 %. Порядок выполнения работ:
- Первый шаг – укладка мауэрлата. Если стены – каменные, основанием для элемента служит железобетонный пояс с гидроизоляцией.
- Установка лежня необходима в наслонной стропильной системе. Для этой цели используют брус сечением 100×200.

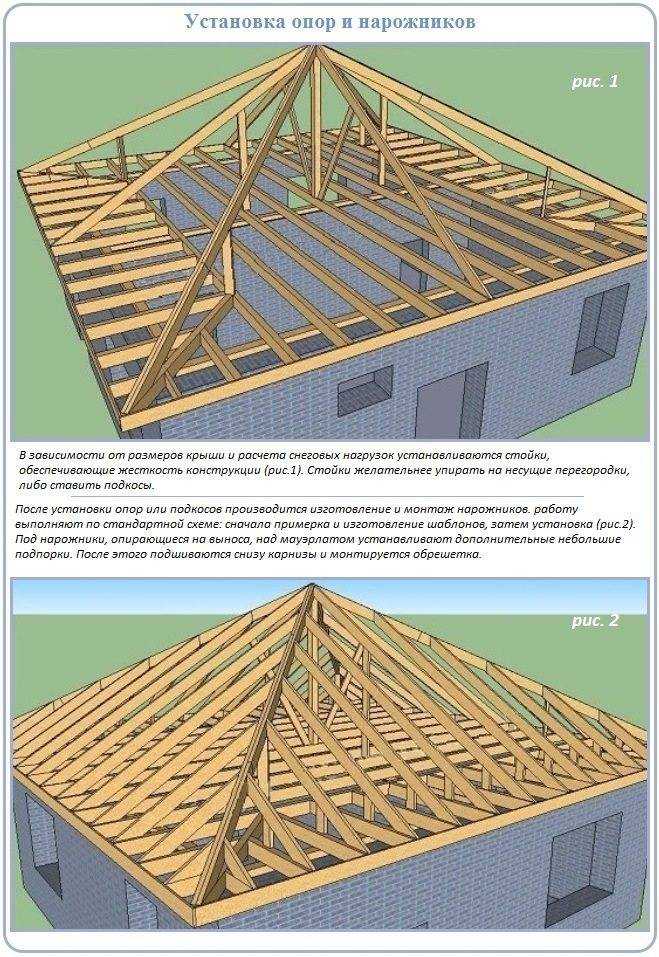

- К лежню вертикально крепят стойки. Если внутренние стены отсутствуют, столбы устанавливают на балки перекрытий. Для временной фиксации элементов рекомендуется сделать подпорки, которые при помощи саморезов удерживают стойки в ровном вертикальном положении. Шаг столбов – не менее 2 метров. Шатровая крыша предусматривает установку опор на диагоналях.
- Прогон вальмовой системы крепится на вершинах стоек.
- Первыми возводятся диагональные стропила, которые придают жесткости центральным опорам и соединяют коньковый брус с мауэрлатом. Для крепления промежуточных стропил используют уголки и скобы.
- Последними в каркасе возводят шпренгели. Эти элементы принимают на себя нагрузку нижней четверти угловых стропил.
- Последний этап – укладка обрешетки под кровлю. Она крепится перпендикулярно поверх стропил. Оптимальный шаг – 50 см.
Профессиональный подход в сборке прочного каркаса определяет эксплуатационные качества четырехскатной крыши. От надежности конструкции зависит сопротивляемость погодным условиям и срок службы сооружения в целом.
Последовательность работы
Мауэрлат и стропила
Установка крыши начинается с закрепления несущего основания – мауэрлата. Это брус сечением 150×150 мм, который укладывается по периметру стен. Его размещение по горизонтали контролируется уровнем. Брус не должен находиться на краю стены, нужно оставить расстояние в 5–7 см. Крепление мауэрлата выполняется на замурованные в кладку шпильки, которые закручиваются гайками. Этот брус позволяет связать стропильную систему и стены дома в общую конструкцию.

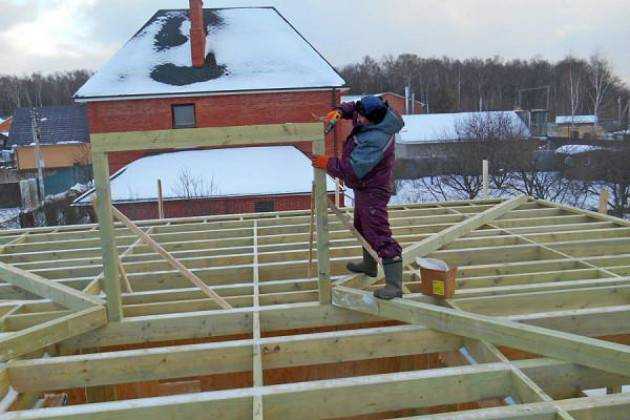

Для установки стоек необходимы лежни или балки перекрытия. Эти элементы выполняются из брусьев размером в 100×200 мм или сдвоенных досок. Все опоры устанавливаются строго вертикально и крепятся к лежню металлическим уголком или пластиной. Для вальмовой крыши стойки устанавливаются в одну линию, на них крепится коньковый прогон. При возведении шатровой типа кровли опоры размещаются по диагонали, от угла откладываются равные расстояния. В итоге они образуют прямоугольник, на который укладываются прогоны. Крепление выполняется уголками.
Описание конструкции вальмовой крыши
Боковые стропила устанавливаются после обработки по шаблону. В качестве заготовки берется тонкая доска, прикладывается к прогону и отмечается запил. Второй конец упирается в мауэрлат и намечается нижний запил. Необходимое количество стропил подготавливается по шаблону и устанавливается с выбранным шагом крепления, он может составлять от 60 см до 1 метра. С прогоном и основой соединение происходит скобами или саморезами.
Накосные стропила с коньковым прогоном образуют угол наклона скатов. Эти стропила располагаются диагонально и несут дополнительную нагрузку, поэтому для них используются сдвоенные доски. Запил накосных стропил выполняется по шаблону, длина их учитывает свес от 50 см. В верхней части накосные стропила соединяются ригелем для придания прочности. При устройстве шатровой крыши накосные стропила соединяются в коньковом узле с помощью затяжек. Стропила устанавливаются под углом в 90 градусов и непременно соединяются со стенами посредством проволочных хомутов.
К диагональным стропилам крепятся короткие стропила или нарожники. Они выполняются различной длины, но должны быть параллельны друг другу. Нарожники вместе с рядовыми стропилами формируют боковые скаты. Для шатровой модели установка нарожников и крепление стоек, подкосов и шпренгелей также является завершающим этапом постройки.
Строительство шатровой крыши
Для снятия нагрузки с диагональных стропил, под них устанавливаются шпренгели. Это вертикальные опоры, которые опираются на лежни. Боковые стропила закрепляются подкосами. Один из коней доски упирается в лежень, а второй срезается под 45 градусов и крепится к стропильной ноге.
Как сделать четырехскатную крышу дома своими руками?
Возведение конструкции четырехскатной крыши своими руками, чертежи и фото, изложенные в Интернете, помогут в данном вопросе, является трудоемким, но выполнимым процессом, который требует правильных расчетов и определенной последовательности действий.
Схема стропильной системы четырехскатной вальмовой крыши
Стропильная система кровли является мощным и прочным каркасом, способным выдержать все нагрузки кровли, в том числе кровельного пирога и кровельного покрытия. Надежность и прочность кровли зависит от правильного и точного расчета нагрузки на стропильную систему.
Она должна выдерживать постоянные и временные воздействия. К постоянным относится вес крыши, вес всех элементов стропильного каркаса, масса кровельного пирога. К временным воздействиям можно отнести влияние окружающей среды, вес рабочих и техники при выполнении ремонтных работ на кровле.
Имея перед собой схему стропильной системы, можно приступать к возведению деревянного каркаса. Для начала необходимо установить основные элементы конструкции, на которые крепятся стропильные ноги.
Монтаж конструкции стропильной системы своими руками начинается с обустройства основания для будущего каркаса. Для этого устанавливается мауэрлат, который возводиться по периметру верхнего ряда несущих боковых стен. Далее следует установить лежень для коньковой опоры и смонтировать вертикальные стойки. Они должны располагаться строго под углом 90 град. Малейшие отклонения могут привести к деформации всей конструкции. Шаг стоек составляет не более 2 м. На стойки необходимо закрепить балку конька, сечение которой подбирается с учетом нагрузки центральной части стропильного каркаса.
Для того чтобы конструкция была прочной, необходимо проверять правильность угла размещения стропил на мауэрлате
Далее на основании чертежа стропильной системы следует приступить к установке стропильных ног в следующей последовательности:
- монтаж диагональных стропил, нижняя часть которых крепится к мауэрлату способом врубки;
- установка центральных стропил;
- монтаж угловых стропил, которые крепятся к диагональным брусьям;
- установка затяжки, которая используется для закрепления ног у конька;
- монтаж центральных стоек, которые одним концом крепятся к коньку, а другим – к затяжке (ригелю);
- установка подкосов, которые закрепляются на стропильной ноге и ригеле;
- монтаж шпренгеля, одна часть которого крепится к мауэрлату, а другая – к стропильной ноге.
Схема устройства стропильной системы четырехскатной вальмовой крыши
После этого выполняется монтаж обрешетки. Затем осуществляется укладка кровельного пирога. Он состоит из гидроизоляционного, теплоизоляционного и пароизоляционного слоя. Далее следуют работы по наружному покрытию кровли выбранным кровельным материалом с соблюдением особенностей его укладки.
Если нет возможности самостоятельно выполнить работы, можно воспользоваться услугами специалистов по выполнению монтажа стропильной системы, цена которого зависит от сложности конструкции, общей площади кровли, вида кровельного покрытия, высоты здания, конфигурации кровли и места расположения объекта. Цена за м2 монтажа стропильной системы стартует от 400 руб.
Классический вариант четырехскатной крыши является простой конструкцией, но все же требует знаний строительства и точных расчетов
Монтаж кровельного пирога
Кровельный пирог четырехскатной крыши состоит из нескольких слоев, уложенных в определенной последовательности. Он устанавливается на стропильный каркас, и состоит из таких слоев:
- пароизоляционного слоя в виде защитной пленки, препятствующего проникновению в подкровельную систему влаги из помещения;
- теплоизоляционного слоя в виде утеплителя, укладываемого в пространство между стропилами;
- гидроизоляционного слоя в виде специального материала, препятствующего попаданию влаги в помещение;
- обрешетки в виде досок, к которым монтируется кровельное покрытие.
Гибкая черепица в виде покрытия позволяет максимально экономно использовать кровельный материал, без существенных отходов
Обрешетка в виде деревянных брусьев сечением 50×50 мм поперечно крепится гвоздями к стропильным ногам сплошным слоем или с определенным шагом в зависимости от кровельного покрытия. Далее к обрешетке крепится пароизоляционная плетка внахлест при помощи степлера. Монтаж утеплителя осуществляется в межстропильное пространство. Далее крепится гидроизоляционный слой, технология монтажа которого схожа с пароизоляционным слоем.
Вальмовые конструкции крыш
Плоскостной план вальмовой крыши. C его помощью можно быстро рассчитать площадь кровли.
Прежде чем приступать к устройству вальмовой крыши, необходимо выполнить чертеж стропильной системы. Это облегчит производство монтажа и поможет выполнить расчет необходимого количества строительного материала. Для этого нужно определиться с будущим уклоном скатов крыши. Больше материалов необходимо для обустройства крыши с большим уклоном. Точный расчет будет гарантией долговечности службы вашей крыши, ее надежности и внешнего вида.
Устройство стропильной системы вальмовой крыши следует начать с мауэрлата, на который будут опираться стропила. Под мауэрлат необходимо оборудовать армирующий пояс из железобетона, он поможет усилить несущую способность стены.
Формула расчета вальмовой крыши. Угол наклона скатов трапецивидной формы является определяющим.
Поверх кирпичной стены устанавливается опалубка, в которую располагают арматурный каркас, после чего горизонтально заливают бетон. В процессе работы в каркас крепятся из оцинкованного металла шпильки 10 мм диаметром. Они должны выступать из мауэрлата на 3 см. После застывания бетона верхнюю его часть обрабатывают горячим битумом и клеят рубероид. Это поможет сохранить древесину мауэрлата от гниения. Сверлят отверстия в брусе и насаживают его на выступающие шпильки, и затягивают гайки.
Для мауэрлата используется, как правило, деревянный брус, предварительно обработанный антисептиком, сечением 100*150 мм или 150*150 мм. Параллельно будущему коньку на мауэрлат укладывают центральную балку. Позже на эту балку будут устанавливаться стойки, которые будут поддерживать конек.
Составляющие конструкции каркаса
Стропильная система четырехскатной крыши – это каркас, который состоит из различных стропил вальмовой крыши: рядовых, накосных, диагональных, нарожников, затяжек, подкосов. Для усиления накосных стропил иногда используется такой конструктивный элемент, как шпренгель.
Шпренгель представляет собой балку из бруса, прокинутую на угол по пересекающимся стенам наружи. Для того чтобы балка не прогибалась, устанавливают два подкоса в шпренгельную конструкцию. Такую опору называют шпренгельная ферма.
Схема разметки крыши вальмового типа.
Все стропила изготавливаются из хвойных пород древесины, они должны быть высушены до 20% влажности. Методом спаривания двух досок удлиняют стропильные ноги, что придает дополнительную прочность. Антисептическим средством обязательно должны обрабатываться все элементы стропильной системы из дерева. Устройство стропильной системы начинают с установки вертикальных стоек, которые поддерживают прогон (коньковый брус). Стойки крепятся к центральной балке. После выполняют монтаж диагональных стропил.
Стропилом можно быть обрезная доска сечением 50*150 мм. Главным элементом стропильной системы является накосная нога или диагональное стропило, которое несут основную нагрузку. Диагональные стропила должны быть одинаковой длины. Свесы кровли делаются в пределах 60 см, но могут доходить до метра в местах больших ветровых нагрузок.

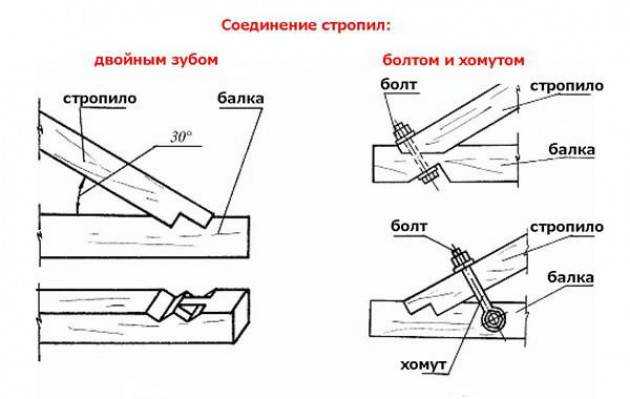

Сложнее всего состыковать правильно диагональные стропила, коньковый брус и центральное стропило с торцевой части дома. В первую очередь устанавливаются накосные стропила, потом рядовые с расстоянием в пределах 60 см. К коньковому брусу и мауэрлату рядовые стропила крепят способом врубки, дополнительно фиксируют постановкой верхних ригелей и стяжек; к диагональным стропилам крепятся с каждой стороны, которые скрепляют накосные стропила с мауэрлатом.
Монтаж рядовых нарожников и стропил выполняется под углом 90 градусов к коньку параллельно друг другу. Шпренгель – брус, который укладывают на две стены, сходящиеся углом. На брус устанавливают вертикальную стойку.
Стропильная система четырехскатной вальмовой крыши своими руками
Сложное устройство стропильной системы вальмовой крыши отпугивает начинающих мастеров от ее создания своими руками. Однако, такой способ перекрытия прекрасно подходит для частных домов небольшого размера в европейской стилистике. Чтобы качественно выполнить монтаж вальмовой кровли своими руками следует провести подготовительную, проектную детальность: выполнить расчет, составить чертеж и нанести разметку. Для этих процессов необходимы базовые знания о строении стропильного каркаса, строительные нормы по выбору угла наклона кровельных скатов.

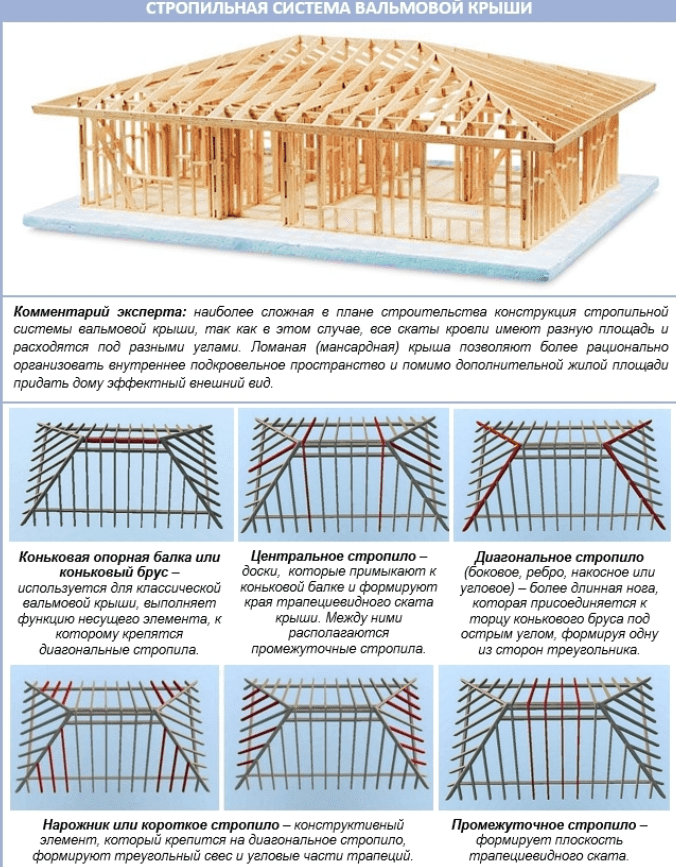

Состав стропильных ферм
Стропильная система выполняет функции опорного каркаса, на котором лежит основной вес кровли. Ее основной элемент – стропильные ноги, вальмовая кровля насчитывает 4 различных разновидности стропил:
- Диагональные (угловые) стропила. Конструкция стропильной системы вальмовой кровли имеет 4 угловых стропильных ноги. Они продолжают коньковый брус, соединяя его с углом торцевой стены. За счет угловых стропил формируется вальмовый скат, их длина превышает аналогичный параметр рядовых. Так как диагональные ноги несут на себе вес кровельного материала вальм, а также к ним осуществляется крепеж нарожников и торцевых рядовых стропил, для изготовления требуются доски сечением 100х150 мм или сдвоенные обычные, 50х150 мм. Иногда стандартная длина пиломатериалов меньше необходимой, в таком случае требуется изготовление своими руками наборных ног, составленных из элементов. Расчет длины диагональных ног выполняют с применением специального коэффициента, путем умножения на длину рядового стропила.
Залог надежности стропильной системы – элементы одинакового сечения, изготовленные из одного и того же материала, исключение составляет лишь диагональные стропила, сечение которых должно быть толще.
Опорные конструкции
Конструкция стропильных ног не позволяет им самостоятельно выдерживать вес кровли, подспорьем в этом деле им служат дополнительные опорные элементы:

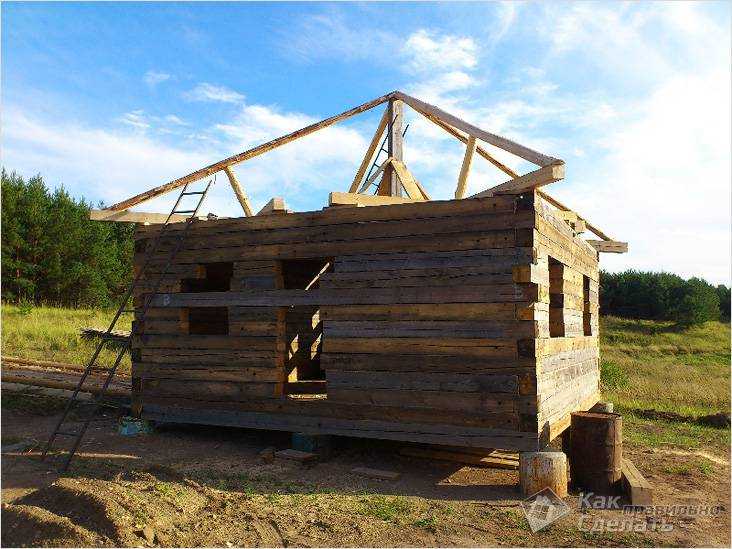

Мауэрлат. Мауэрлатный брус укладывают на верхний пояс сооружения. У бревенчатого и брусового дома роль мауэрлата играют верхние венцы, укрепленные анкерными болтами. В кирпичных или газосиликатных постройках требуется монтаж мауэрлата своими руками на цементную армированную стяжку
Очень важно рассчитать места крепления бруса так, чтобы они не совпадали с расположением стропил. Прочность мауэрлата снижается с каждым отверстием, проделанном в нем, поэтому нужно делать лишь те, что определил расчет. Расчет составляющих стропильной системы основывается на весе кровли, размерах перекрываемого здания и величине сечения исходного материала
Расчет составляющих стропильной системы основывается на весе кровли, размерах перекрываемого здания и величине сечения исходного материала.
Вычисление основных параметров системы
Специальные компьютерные программы облегчают вычисления параметров стропильной системы, однако расчет достаточно прост, так как основывается на тереме Пифагора о прямоугольных треугольниках. Схема вычислений выглядит так:
- Первым делом своими руками измеряют ширину и длину перекрываемого сооружения. Необходимо использовать для измерений одну рулетку, каждый замер производить по два раза, чтобы избежать ошибок. На основе полученных данных составляют схематичный чертеж.
Расчет состава стропильной системы не только позволит закупить необходимое количество строительного материала, но верно определить объем фундамента, однако, учтите, кровельный материал нужно приобретать с запасом 15-25% на нахлест и подрезку.
Результатом вычислений должен стать подробный чертеж и упрощенная схема для нанесения разметки. Четырехскатная крыша может строится по готовым проектам, если использовать стандартный угол наклона.
«Золотые» правила кровельщиков
Опытные мастера-кровельщики говорят, что стропильная система крыши с торцевыми вальмами не сложнее двухскатной, если соблюдать «золотые» правила, которые сформировались за долгие годы работы:
- Использовать для изготовления стропил доски и брус одного сечения, то есть стропила и коньковый прогон выполнять из доски 50х150 мм, мауэрлат и лежень из бруса 150х150 мм.
- Выполнять расчет до начала работ по установке кровли, основываясь на неоднократно проверенных измерениях.
- Узлы стропильной системы должны быть отражены в проектной документации и проверены расчетом нагрузок.
- Выбирать сечение стропил нужно в соответствии с длиной, весом кровельного материала и перекрываемой площадью.
- Своими руками монтаж выполняют с помощью подсобника, длинные, тяжелые диагональные стропила сложно установить в одиночку.
Выбор кровельного материала
При подборе материала учитывают:
Срок службы покрытия кровли
Цену за погонный метр и сложность монтажа
Защиту чердака от перепадов температуры или посторонних шумов
Стойкость к внешним климатическим воздействиям, определяющая срок службы кровли
Металлочерепица
Черепица выполнена из стального оцинкованного листа, покрытого слоем лака для получения требуемого оттенка.
Металлочерепица отличается небольшим удельным весом.
Мне нравится17Не нравится3
Отличается повышенной механической прочностью и небольшим удельным весом, для монтажа не требуется специальная подготовка обрешетки. Недостатками металлической черепицы являются повышенная теплопроводность и плохая защита чердака от посторонних шумов (например, от звуков при падении капель дождя).
Мягкая кровля
К бюджетным кровельным материалам относят эластичную черепицу и рулонное покрытие. Для изготовления используют стекловолокно с пропиткой битумной мастикой и последующим нанесением минеральной декоративной крошки. Эластичные панели упрощают монтаж, покрытие не пропускает посторонние звуки и не требует частого ухода.
Мне нравится17Не нравится3
Композитная черепица
Покрытие изготовлено из стального листа с покрытием на основе алюминия с цинком и добавлением кремния. Материал отличается повышенной стойкостью к коррозии, срок службы доходит до 100 лет. Композитная черепица может иметь разные цвета, монтаж не требует использования специального инструмента. Недостатком материала является повышенная цена, которая окупается долговечностью.
Композитная черепица имеет повышенную стойкость к коррозии.
Мне нравится17Не нравится3
Профнастил
Металлический лист с полимерным покрытием используется при строительстве заборов или бюджетных крыш. Панели выдерживают перепады температур и имеют высокую механическую прочность. Для крепления применяют винты с резиновой шайбой, постепенно теряющей эластичность и пропускающей воду.
Мне нравится17Не нравится3
Ондулин
Материал представляет собой шифер из прессованной целлюлозы с пропиткой полимерной или битумной мастикой. Добавление пигмента позволяет получать разные цвета покрытия, которое имеет небольшой удельный вес.
Ондулин при падении температуры становится хрупким.
Мне нравится17Не нравится3
Фальцевая кровля
Материал изготовлен из стального листа с антикоррозионным покрытием (например, оцинковкой или полимерами). При укладке боковые кромки соединяют фальцем, обеспечивающим герметичность стыка. Для крепления не требуется сверлить отверстия и забивать гвозди, полосы отделки удерживаются на обрешетке специальными зажимами.
Мне нравится17Не нравится3
Вентиляция
Не стоит забывать и о вентиляции кровли, ведь циркуляция воздуха важна не меньше, чем гидроизоляция или термозащита. Снизу, в ветровой подшивке, производится вход воздуха, выход же лучше сделать выше, ближе к коньковой балке. Если кровля имеет деревянную ветровую подшивку, доски размещаются в нескольких миллиметрах друг от друга. Пластиковая подшивка должна иметь перфорированные составные части, или софиты. Если имеется готовая подшивка, и её элементы плотно собраны, нелишним будет вмонтировать в неё небольшие вентиляционные решётки, расположив их по длине подшивки на расстоянии примерно в 80 см друг от друга.
Подробное изучение монтажа вальмовой кровельной системы даёт понять, что процесс не из простых, однако усилия того стоят. В этом деле главное — точность в замерах и расчётах и внимательность при строительных работах. При чётком следовании советам узких специалистов результат может оказаться выше всех похвал. Вальмовая крыша заняла уверенную позицию в современном строительстве благодаря своей практичности и интересному дизайну. Чтобы крыша стала надёжной защитой от шквального ветра и превратила дом в чудо архитектурного искусства, необходимо чётко следовать намеченному плану и проверять качество работ на каждом этапе. Это даст возможность корректировать недочёты в кратчайшие сроки и позволит избежать затрат времени на исправление погрешностей.
