Что такое откосы и стенки котлована, какие бывают виды и назначение?

Пошаговый порядок действий и технология копки

Универсальная схема:

1. Снимается первый слой, ширина примерно 30 см. Плодородная земля отправляется для коррекции участка, устройства газона или огорода.

2. Выкопанный грунт отбрасывать не менее чем на 1,5 метра от траншеи. Лучше вывозить сразу.
3. Копать на безопасном расстоянии от соседних зданий и построек хозяйственного назначения, чтоб не задеть их фундамент.
4. Начинать с внешнего контура траншеи. Укрепление стенок производится в том же порядке.
5. После того, как углубление будет готово, сразу установить опалубку, чтобы грунт не успел поменять форму. Если такой возможности нет, оставить 20 см глубины не выкопанной, доделать, когда опалубка будет готова.

Не засыпайте грунт обратно, если ошиблись с глубиной. Он даст усадку, большой риск перекоса всего здания или фундаментной ленты.

Как правильно выровнять дно?

Первое, что нужно запомнить: нельзя засыпать грунт повторно, если образовались перекосы на дне траншеи. Земля уже наполнилась кислородом и при заливке фундамента просядет.

Чем застелить?

Процедура проводится, когда нет возможности выровнять дно лопатой, ставится заглубленный фундамент, проблемная почва, есть подземные воды. Если траншея неглубокая, строение планируется нежилое, применять дополнительную прослойку нет необходимости.

Способы:

1. Если фундамент сборный, достаточно уложить на дно траншеи мокрый песок и ровно утрамбовать его, слой до 15 см (глубина изначально должна учитывать наличие прослойки для выравнивания). Сверху укладывается слой щебня примерно такой же ширины.
2. Монолитный фундамент требует гидроизоляции и опалубки, чтобы цементное молочко не впитывалось в почву, материал сохранял форму и не подмывался водой. Дно утрамбовывается и прокладывается песчаной подушкой. После по всей длине дна выкладывают листы рубероида с нахлестом друг на друга. Нужно прикрепить его гвоздями к опалубке, по возможности замазать швы битумной мастикой. На верхней границе траншеи закрепить рубероид, чтобы в процессе заливки он не ушел в цемент. После установить арматурный каркас. Допускается дополнительный слой пленки перед рубероидом, но можно обойтись и без нее.
3. Еще один способ гидроизоляции – применение дренажных труб. Используется при близости грунтовых вод с целью высушить траншею. Предварительно вода выкачивается, укладывается прослойка: песок, гравий, геотекстиль до края внахлест, труба перфорированной стороной вниз, еще слой геотекстиля, песок, гравий.

При критичной близости грунтовых вод траншеи укрепляются и гидроизолируются с участием специалистов.

Строительная классификация грунтов

• скальный грунт (сцементированный или кристаллизационный);
• нескальный грунт (несцементированный).

К первой группе относятся магматические, метаморфические, осадочные, искусственныегрунты. Для них характерны водоустойчивость, прочность при сжатии. Породы нескальных грунтов отличаются раздробленностью и дисперсностью. Соответственно, скальные грунты — трудноподдающиеся дроблению, а нескальные с легкостью можно обрабатывать. В зависимости от содержания частиц песка, пыли, глины и др. несцементированный грунт может называться следующим образом: песок, супесь (супесок), суглинок, глина (см. табл. 1).

Примечание. Прочерк означает, что параметр не нормируется.

Соотношение понятий “недвижимость” и “объект капитального строительства”

В соответствии со ст. 130 ГК РФ к недвижимым вещам (недвижимое имущество, недвижимость) относятся земельные участки, участки недр и все, что прочно связано с землей, то есть объекты, перемещение которых без несоразмерного ущерба их назначению невозможно, в том числе здания, сооружения, объекты незавершенного строительства.

Понятие “объект недвижимости” не тождественно понятию “объект капитального строительства”. Объект недвижимости может и не являться объектом капитального строительства, равно как и капитальный объект не всегда является недвижимым имуществом.

Например, жилой дом или здание являются объектами недвижимости и объектами капитального строительства в соответствии с п. 10 ст. 1 ГрК РФ, ч. 1 ст. 130 ГК РФ (созданы в результате строительства, имеется прочная связь с землей и самостоятельное функциональное назначение).

Земельный участок относится к недвижимому имуществу в силу прямого указания ст. 130 ГК РФ, но не является объектом капитального строительства поскольку не является результатом строительства.

Строение вспомогательного использования может иметь все признаки объекта капитального строительства (результат строительства, прочная связь с землей и невозможность перемещения объекта без несоразмерного ущерба), в то же время такой объект не будет относиться к недвижимому имуществу, поскольку отсутствует “самостоятельное функциональное назначение объекта”, соответственно, отсутствуют качества самостоятельного объекта недвижимости.

По вопросу о тождественности понятий “объект капитального строительства” и “объект недвижимости” остается актуальной позиция ВАС РФ, выраженная в Постановлении Президиума ВАС РФ от 24.09.2013 N 1160/13 по делу N А76-1598/2012, где указано следующее.

Термин “объект капитального строительства” является специальным понятием градостроительного законодательства, поэтому он не может подменять собой правовую категорию “объект недвижимого имущества”, имеющую иную отраслевую принадлежность, объем и содержание.

Такой вывод был сделан в отношении регистрации права собственности на ограждение на фундаменте. Суд указал, что в связи с отсутствием у ограждения качеств самостоятельного объекта недвижимости право собственности на него не подлежит регистрации независимо от его физических характеристик и наличия отдельных элементов, обеспечивающих прочную связь этого сооружения с соответствующим земельным участком. Ограждение не имеет самостоятельного хозяйственного назначения, не является отдельным объектом гражданского оборота.

Котлован и траншеи под фундамент

Земляные работы выполняют комплексно-механизированным способом специализированными организациями в соответствии с требованиями СНиП 2.02.01-83.

К работе на подземных сооружениях объекта приступают после выполнения организационно-технической подготовки.

Для этого перед началом строительства объекта выполняют подготовку стройплощадки, включающую внеплощадочные и внутриплощадочные подготовительные работы, рассмотренные в разделах сайта «Подготовка участка под строительство дома земляные работы» и «Подготовка участка под строительство дома: коммуникация,электроснабжение«.

Форма и размеры котлована под фундамент

Форма котлована напрямую зависит от основания постройки.

Под частный дом принято делать котлован прямоугольной формы, под ленточный фундамент роется траншея.

Для столбчатого фундамента делается скважина с помощью спецтехники.

А вот ширина и глубина котлована определяется в зависимости от расположения грунтовых вод и промерзания почты.

Подошву основания необходимо погружать на 40 см ниже, чем глубина промерзания почвы. А что касается грунтовых вод, то котлован должен находиться выше них.

При расчете размеров котлована под фундамент стоит придерживаться основных правил: ширина и длина фундамента должна быть на 30-40 см больше фасада постройки.

От качества фундамента напрямую зависит долговечность и надёжность постройки. Поэтому при его укладке необходимо соблюдать все нормы и стандарты.

Опытные специалисты должны быть знакомы с технологией рытья котлована. Если вы не имеете опыта в данной сфере строительства, обязательно обратитесь к профессионалам. Для качественного основания фундамента потребуется нанять несколько опытных специалистов. Они возьмут пробу грунта и выяснят его вид и характеристики с помощью специальной экспертизы.

Внимание: проводить экспертизу грунта желательно перед покупкой участка.

А большинство людей на этом этапе допускают ошибки. Поэтому в дальнейшем сталкиваются с необходимостью продать участок, который не подходит под строительство.

После проведения удачной экспертизы на пробу грунта можно приступать к работе:

1. Для начала снимается верхний слой почвы, на котором находится растительность. Снять этот слой необходимо на всей территории будущей постройки.
2. Для отмостки стоит захватить по одному метру с каждой стороны.

Высота растительного слоя не должна превышать 30 см. Но если высота плодородного слоя на участке меньше, то и высота снимаемого слоя должна быть меньше. Выбрасывать данную землю не стоит. Её можно будет расположить на участке, где вы будете высаживать культурные растения.

Следующим этапом будет разработка грунта, который в дальнейшем надо вывезти с участка. Вывоз грунта рекомендуется делать сразу, а не откладывать на потом. Так как он займёт много места на участке. Для вывоза грунта потребуется нанять спецтехнику.

Что касается самой технологии рытья котлована, то этот процесс можно выполнять вручную или с помощью тяжелой техники. Земляные работы при рытье котлована делятся на такие этапы:

1. Подготовительный процесс.
2. Копка котлована, в этот процесс входят:

• расчёт размера и объёма работ;
• разработка грунта вручную или экскаватором ( выемка и засыпка земли);
• отвод воды;
• доработка котлована вручную.

Ленточный и столбчатый фундамент можно рыть вручную. Это займёт больше времени, но обойдётся значительно дешевле, чем аренда спецтехники. Также ручной способ рытья котлована под фундамент применяется на тех участках, где нет возможности организовать подъезд спецтехники.

Рытьё котлованов экскаватором проводится оперативно и эффективно. Если вместе с экскаватором нанять несколько самосвалов для вывоза грунта, работа пройдёт ещё быстрее. Какой экскаватор выбрать гусеничный или колесный, зависит от структуры грунта. Если необходимо рыть глубокий котлован. то его стенки могут обваливаться. Поэтому заранее надо принять меры по предотвращению сползания грунта.

Откосы котлована.

Угол естественного откоса зависит от угла внутреннего трения, силы сцепления и давления вышележащих слоев. При отсутствии сил сцепления предельный угол естественного откоса равен углу внутреннего трения.

Крутизна откоса зависит от угла естественного откоса.

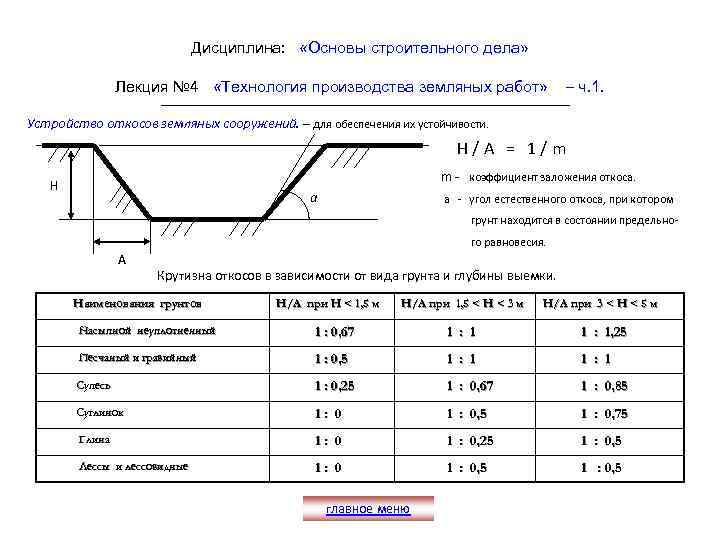

Крутизна откосов выемок и насыпей характеризуется отношением высоты к заложению:

m – коэффициент откоса.

3.30. Углы естественного откоса грунтов

Грунт	Относительная влажность грунта
сухой	влажный	мокрый
градусы	отношение высоты к заложению	градусы	отношение высоты к заложению	градусы	отношение высоты к заложению
1	2	3	4	5	б	7
Галька	35	1:1,5	45	1:1	25	1:2,25
Гравий	40	1:1,25	40	1:1,25	35	1:1,5
Глина жирная	45	1:1	35	1:1,5	15	1:3,75
Грунт насыпной	35	1:1,5	45	1:1	27	1:2
Грунт растительный	40	1:1,25	35	1:1,5	25	1:2,25
Песок крупный	30	1:1,75	32	1:1,5	27	1:2
Песок средний	28	1:2	35	1:1,5	25	1:2,25
Песок мелкий	25	1:2,25	30	1:1,75	20	1:2,75
Суглинок легкий	40	1:1,25	30	1:1,75	20	1:2,75
Суглинок, глина легкая	50	1:0,75	40	1:1,25	30	1:1,75
Песок с гравием и галькой	35	1:1,5	40	1:1,25	30	1:1,75
Супесь полутвердая	40	1:1,25	30	1:1,75	15	1:3,5
Щебень	40	1:1,25	45	1:1	—	—
Каменная наброска	40	1:1,25	45	1:1	—	—

3.31. Углы естественного откоса пород (вразрыхленном состоянии)

Породы	Угол естественного откоса, град, для породы
сухой	влажной	мокрой
1	2	3	4
Растительная земля	40	35	25
Песок крупный	30-35	32-40	25-27
Песок средний	28-30	35	25
Песок мелкий	25	30-35	15-20
Суглинок	40-50	35-40	25-30
Глина жирная	40-45	35	15-20
Гравий	35-40	35	30
Торф без корней	40	25	15
Скальные	45-60

Угол естественного откоса — наибольший угол, который может быть образован свободным откосом сыпучего материала с горизонтом в состоянии равновесия.

Источник

Этапы работ при рытье котлована под фундаменты

Ленточный фундамент можно возводить в траншее и в полноценном котловане, это зависит от глубины заложения. Если это траншеи, их ширина принимается на 30 см больше ширины ленты.

1. Строительную площадку очищают от растительности и снимают растительный слой почвы около 20 см. При необходимости проводят осушение или дренаж участка.
2. Траншеи роют в местах расположения внешних и внутренних несущих стен. Их размечают, выставляя угловые колышки со шнурами.
3. Копают от угла, продвигаясь по периметру будущего фундамента и контролируя глубину выемки опускаемой в траншею вехой.
4. Если глубина превышает 70 см, вдоль стенок устанавливают боковые щиты, поддерживаемые распорками, которые одновременно могут служить и элементами опалубки.

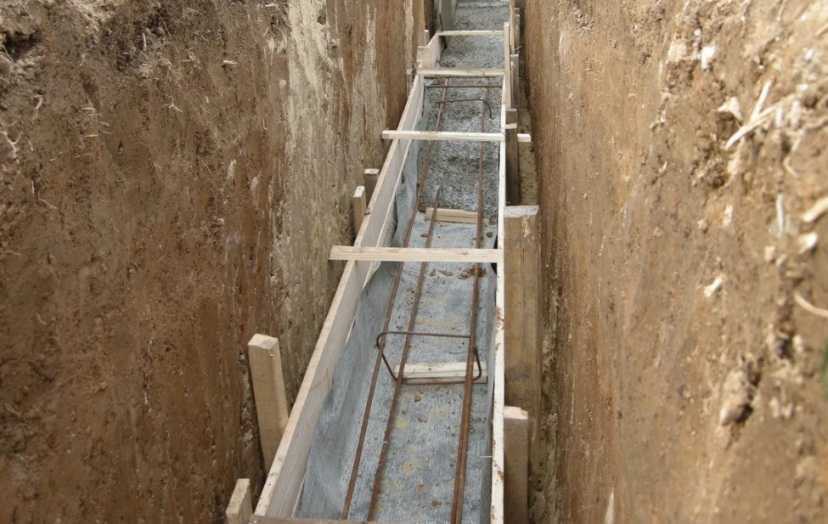

Глубокая траншея под ленту

Рытьё большого котлована под монолитную плиту зависит от глубины. Если она незначительная, стенки делают вертикальными, а размеры верха и дна будут одинаковыми.

Периметр каждой последующей выемки сужается, пока размер не уменьшится до проектного размера дна. Копку производят от центра к краям котлована, с выравниванием каждого слоя.

Копку начинают от центра

Что касается точечных фундаментов: столбчатых, свайных, стаканных, выемку грунта под них можно делать комбинированно. Сначала копают сам котлован, на дне которого забивают сваи и роют траншеи под ростверки или квадратные шурфы под опоры колонн.

Расчёт объёма котлована и вывоз грунта

При расчётах выемки породы учитывается эффект разрыхления при копке. Плотность веками слежавшихся осадочных пород нарушается при рытье экскаватором и при перемещении в отвал или в кузов самосвала. В зависимости от вида или видов разрабатываемых грунтов даётся поправочный коэффициент 20-30%. Таким образом, например, если длина котлована 70 м, ширина 30 м и глубина 5 м с прямыми шпунтованными стенками на спланированной местности, то расчёт объёма котлована даёт нам значение 10500 куб.м. Но под вывоз грунта нужно расчитывать объём больше, как минимум, на 20%: 70х30х5х1,2=12600 куб.м. Выполнение откосов увеличивает объём котлована и вынятого грунта, но это же количество зачастую идёт в обратную засыпку, поэтому не вывозится за территорию стройплощадки.

Откосы котлована

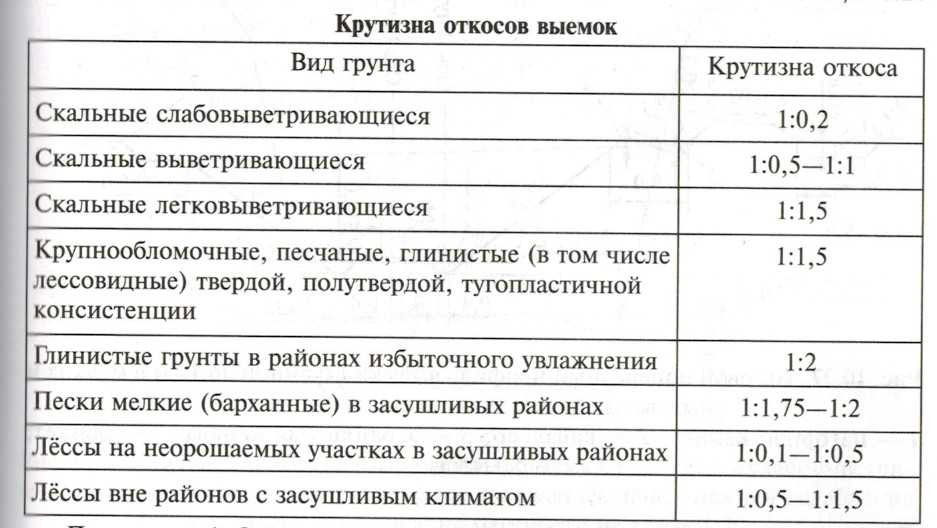

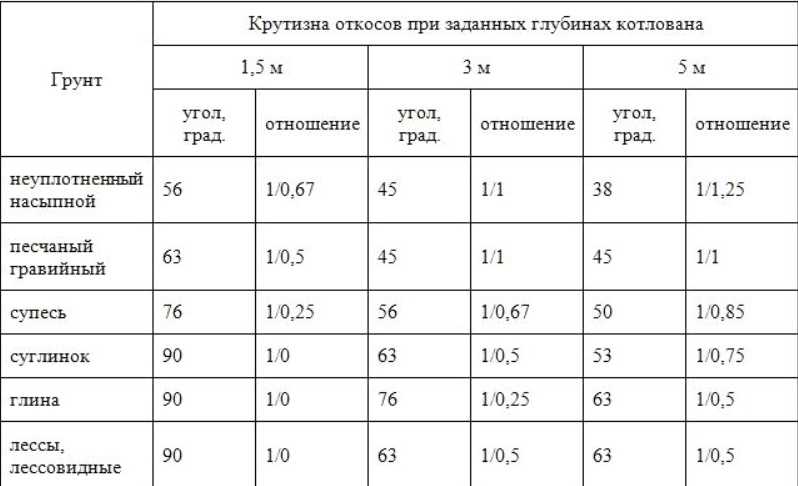

Начнем с откосов. Вертикальные откосы нормами допускаются очень редко (при глубине котлована менее 1,5 м для отдельных типов грунтов). Для разных типов грунта нормируется разный уклон, который напрямую связан с углом внутреннего трения. Вообще что представляет собой угол внутреннего трения? Если грубо, то кучка грунта, насыпанная конусом под углом внутреннего трения, не будет стремиться осыпаться – грунт держит сам себя. Если угол конуса попытаться сделать круче, то грунт «поедет», это чревато обрушением, а в случае котлована обрушение означает возможные человеческие жертвы.

Если вы не ограничены в плане габаритами участка, существующими сооружениями и коммуникациями, можете смело делать откосы котлована под углом 45 градусов – этот угол почти всегда допустим (кроме насыпных грунтов). Более пологие углы не рациональны – и места по площади много занимают, и работы для экскавации больше. Более крутые углы нужно проверять в литературе (допустимы ли они для данного типа грунта).

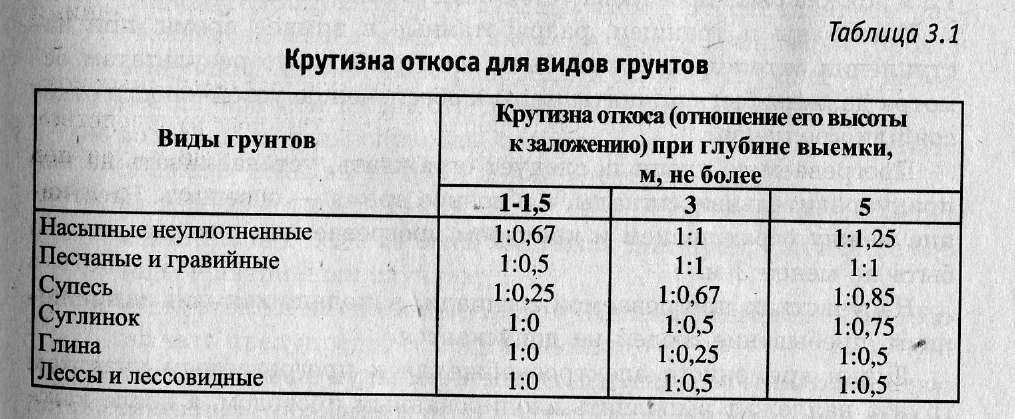

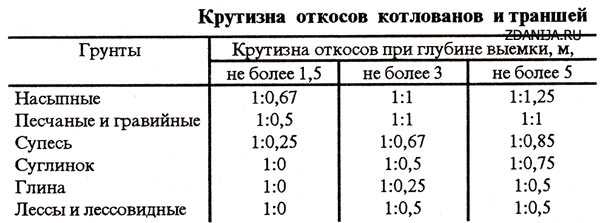

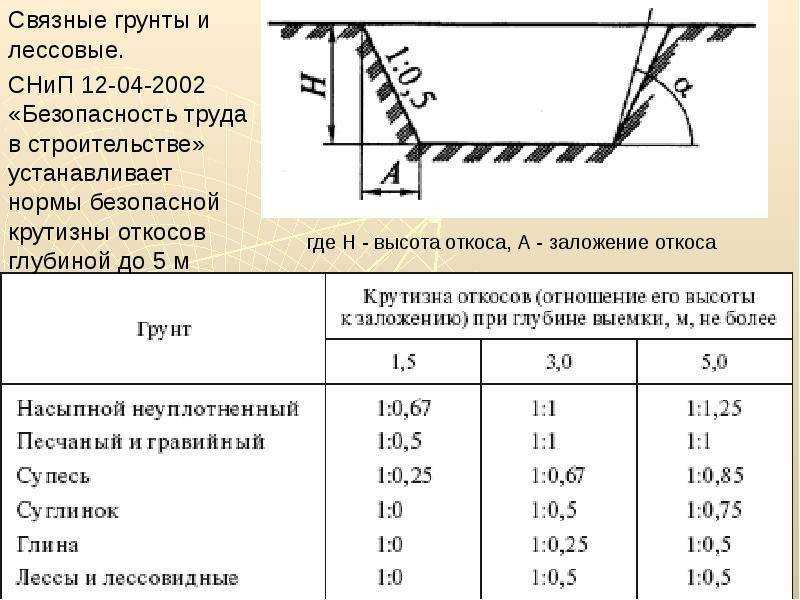

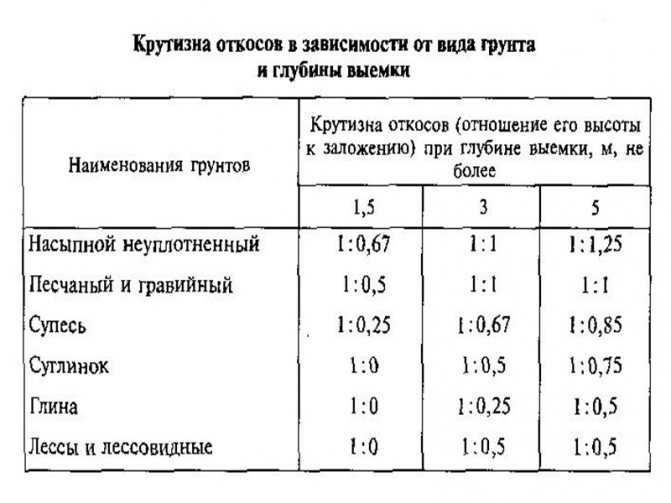

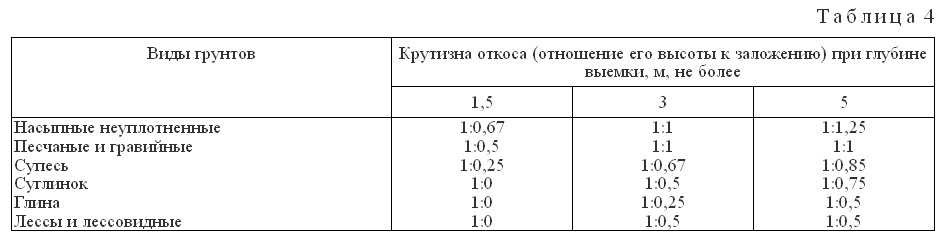

Ниже дана таблица из СНиП III-4-80 «Техника безопасности в строительстве» (в России он заменен на более новый).

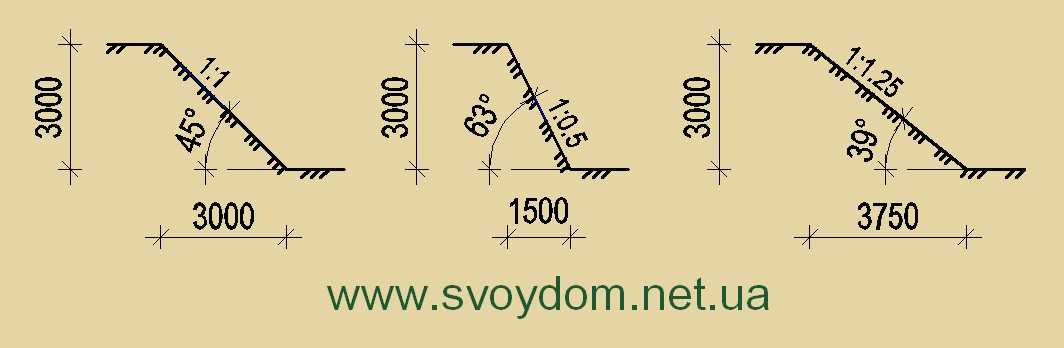

Отношение 1:1 – это и есть 45 градусов (когда ширина откоса в плане равна глубине котлована).  Отношение 1:05 – более крутой откос под 60 градусов (когда глубина котлована в два раза больше, чем ширина откоса в плане), отношение 1:1,25 – более пологий (для насыпных неуплотненных грунтов при глубине котлована 5 м и более).

Помните, если участок, на котором вы проектируете фундамент, стесненный какими-то обстоятельствами, всегда перед началом проектирования нужно продумать процесс производства земляных работ, чтобы потом не оказалось, что дом вообще не могут построить.

Пример 1. Самый простой случай. Участок ровный, абсолютная отметка существующего грунта 51,30. За отметку 0,000 в проекте условно принята отметка 52,07. Отметка низа фундаментной плиты -3,000. Под плитой предусмотрена подготовка из бетона толщиной 100 мм. Площадка строительства ничем не стеснена, грунт – суглинок.

Кстати, обратите внимание, абсолютные отметки обычно указываются с двумя знаками после запятой, а относительные – с тремя. Определим абсолютную отметку низа фундаментной плиты: 52,07 – 3,0 = 49,07 м

Определим абсолютную отметку низа фундаментной плиты: 52,07 – 3,0 = 49,07 м.

Определим абсолютную отметку дна котлована (низа подготовки): 49,07 – 0,1 = 48,97 м.

Глубина котлована: 51,30 – 48,97 = 2,33 м.

Принимаем наиболее удобный угол откоса котлована – 45 градусов.

Виды котлованов

К рытью котлована приступают после проведения геологических изысканий на участке застройки и анализа климатических условий местности. Выемка грунта выполняется для дальнейшего обустройства фундамента или опорного основания определенного объекта. Размеры котлована, его глубина и иные особенности разрабатываются в проектной документации с учетом различных факторов:

• тип и этажность объекта – жилой дом, производственное здание, многоуровневый паркинг и т.п.,
• характеристики и строение грунта, уровень залегания грунтовых вод, глубина промерзания,
• общий вес объекта и максимальная нагрузка, тип фундамента.

По габаритным характеристикам выделяют следующие виды котлованов:

• прямоугольные, круглые, в виде трапеции,
• с вертикальными откосами (боковыми стенками),
• с наклонными откосами или в форме ступеней,
• с укреплением боковых стенок забивными сваями, опорными конструкциями и армированием грунта и без укрепления.

Чаще всего котлованы под фундамент выполняются с вертикальными стенками на небольшой глубине до 2-х метров. При этом необходимо, чтобы не была нарушена однородная структура грунта. Когда необходимо вырыть котлован на глубину более 2-х метров, предусматривают конфигурацию с наклонными откосами.

Для расчета глубины котлована учитываются такие особенности:

• уровень промерзания грунта – дно котлована рассчитывается ниже этого уровня на 25 – 40 см,
• уровень грунтовых вод – максимальная глубина котлована должна быть выше водоносного пласта на 40 – 50 см,
• тип почвы – для плотных грунтов – не менее 1,8 м, для глинистых и суглинистых грунтов – не менее 1,4 м, для песчаных грунтов – не менее 1,1 м.

Этапы работ по устройству котлована

Комплекс земляных работ на строительной площадке состоит из последовательности этапов:

• Подготовка проекта котлована, составление схемы и графика работ на основе исследований характеристик грунта, наличия и уровня грунтовых вод. Подземные воды серьезно осложняют возможность освоения стройплощадки, поскольку со временем грунт размывается, что повышает риск нарушения устойчивости здания. Также проводится геодезическая съемка площадки под котлован для дальнейшей разметки и выравнивания.
• Расчистка площадки от растительности, крупногабаритного мусора, старых построек и т.п. Если на разрабатываемом участке расположены действующие коммуникации, необходимо решить вопрос по их переносу.
• Срезка с поверхности плодородного слоя почвы (около 40 – 50 см), который в дальнейшем можно использовать для оформления газонов. По необходимости выполняется отвод поверхностных вод.
• Разбивка котлована с помощью теодолита или нивелира. Углы по периметру площадки фиксируют деревянными или металлическими колышками.
• Выемка грунта в котловане, его перемещение на верхнюю кромку откосов или вывоз за пределы площадки.
• Срезка откосов и боковых поверхностей в котловане. При глубине более 2-х метров вертикальные стенки укрепляют деревянными или металлическими щитами, поперечными распорками либо выполняются с разноуровневыми уступами.
• Разметка дна и отсыпка возникающих пустот излишками грунтами в котловане.
• Выравнивание и уплотнение дна. Каждый слой тщательно уплотняются специальным оборудованием.
• Вспомогательные мероприятия по оформлению водоотлива и укреплению стенок (по необходимости).

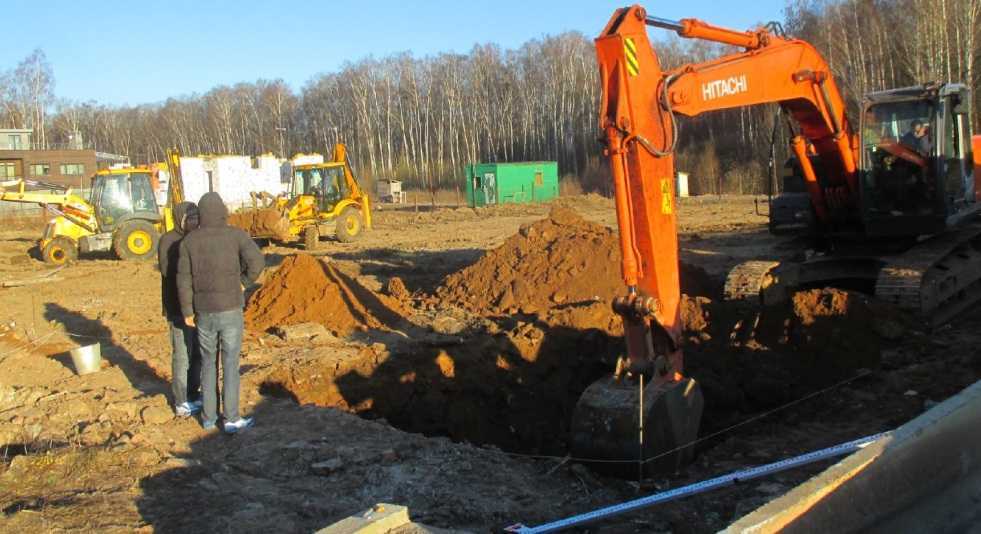

Для земляных работ на участке задействована различная спецтехника – экскаваторы для подачи грунта, бульдозеры для разравнивания поверхности, виброплиты для уплотнения грунта, автотранспорт для вывоза грунта.

Для обустройства котлована оптимально подходит период межсезонья – поздняя осень или начало зимы, когда грунт не совсем промерз, но уже нет его активного намокания, как весной и летом. Кроме этого рекомендуется избегать периода резких перепадов температуры между ночью и днем, другими днями.

Расчет стоимости услуг

На стоимость земляных работ напрямую влияют два фактора – общий объем выемки грунта и срок их выполнения. Дополнительно в стоимости услуг учитываются:

• тип и характеристики грунта – чтобы использовать спецтехнику на гусеничном или колесном ходу,
• устройство временных подъездных путей для работы спецтехники – укладка дорожных плит,
• удаленность строительной площадки (объекта) и доставка спецтехники на объект,
• срочность выполнения работ,
• поиск площадки для излишков грунта и решение организационных вопросов по его вывозу,
• особенности рельефа выделенного участка,
• наличие на стройплощадке действующих инженерных коммуникаций,
• прочие специфические особенности, связанные с дальнейшим строительством объекта – проведение геодезической/исполнительной съемки, устройство бытового городка для специалистов на период работ и т.д.

Разметка

По сути, это проекция размеров строения на поверхность участка. Ее выполняют с помощью высокоточных приборов – нивелира или теодолита. При выборе первой оси отталкиваются от внешних ориентиров (соседняя застройка, улица) и плана. Натянутый шнур крепят на колышки, забитые в землю. Далее строят перпендикуляр к этой линии, забивают в углу следующий крепеж – и так до замыкания контура. Посредством приборов проверяют горизонтальный уровень и градус углов. Обязательно измеряют диагонали – если они одинаковые по длине, значит, все углы прямые.

После завершения разметки производят выноску внешних линий примерно на 2 метра, очерчивая тем самым контур рабочей площадки.

С помощью лазерного нивелира проводят точную разметку и контроль относительного уровня разработки

Цены на рытье котлованов за 1м3

Рытье котлована – цена за куб (руб.) в зависимости от объемов
Вид услуг	до 600 м3	от 600 до 4000 м3	более 4000 м3
Вырыть котлован с утилизацией отработанного грунта на нашей площадке	380	360	340
Рытьё котлована с перевозкой грунта на расстояние менее 500 м на площадку заказчика	150	130	120
Рытье котлована с утилизацией грунта на нашу площадку	от 420 руб.	от 390 руб.	от 370 руб.
Ручная копка котлована и траншей в отвал	600	600	600
Механизированная копка котлована и траншей в отвал	250-450	250-450	250-450
Копка промерзшего грунта вручную	750	750	750
Засыпка траншей и пазух котлованов вручную с уплотнением	500	500	500
Засыпка траншей и пазух котлованов вручную	400	400	400

Нанесение разметки на участок

Правильная разметка – основа качества работ по прокладыванию траншей. Варианты:

• с помощью измерительных приборов: теодолит, лазерные нивелир и уровень.
• ручной способ с применением шнура, рулетки, колышков и гидроуровня.

Разметка формирует геометрически правильную форму здания, переносит план дома на участок, определяет положение относительно границ территории.

Как сделать разметку самостоятельно:

1. Определите базовую линию. Это положение одной из стен домов относительно других объектов (забора, построек, границ участка). Проводится на расстоянии не менее 3 метров под прямым углом от ориентира с помощью металлической рулетки. Вбивают 2 колышка, между ними натягивается шнур. Длина соответствует габаритам стены.

2. Постройте прямые углы по контуру будущего строения. Используйте готовые небольшие прямые уголки из деревянных досок или правило Пифагора. Отмерьте длину перпендикулярной стены и поставьте колышек, протяните шнур. Проверка угла: на получившихся линиях из шнура отделите с одной стороны 3 м, с другой 4 м. Вбейте контрольные колышки, к одному из них привяжите шнур длиной 5 м. Другой конец протяните по диагонали ко второму колышку, длина шнура должна совпасть. Если получился прямоугольный треугольник со сторонами 3 и 4 м, диагональю 5 м, значит все верно. Если нет, надо корректировать угол, пока не совпадет. Остальные углы строить по той же схеме, обязательно проверять.
3. Для ленточного фундамента установите «скамеечки»: два колышка, соединенные между собой шнуром на ширину траншеи. Контур получится объемный, из двух линий по границе.
4. Границы несущих стен очерчиваются также, ориентируйтесь на план дома при нанесении разметки.

Способы проведения земляных работ, используемые механизмы

В зависимости от грунта, в работах по обустройству траншей и котлованов используется разная техника, применяются различные методы ведения разработки участков под строительство. Они отличаются трудоемкостью и уровнем требуемых материальных затрат. Согласно СНиП 111-4-80 выделяет такие способы:

• гидромеханический;
• механический;
• проведение взрывных работ.

Механический способ разработки котлованов и траншей является основным. Суть его заключается в рытье грунта с применением землеройных (экскаваторов) машин, либо землеройно-транспортных (скреперов, бульдозеров, грейдеров).

Гидромеханический способ базируется на размывании грунтовой массы струей воды от гидромонитора. Затем происходит всасывание полученного раствора земснарядом.

Взрывные работы применяют в основном при проведении загородного строительства. Предварительно в земле бурят отверстия (скважины). Далее в них закладывают взрывчатку и подрывают ее. Образовавшуюся рыхлую массу вывозят с помощью техники.

Механический способ рытья выемок

Механический способ состоит из ряда этапов:

• рыхления грунта;
• разработки горной массы;
• ее транспортировки;
• выравнивания, уплотнения боковых уклонов и дна.

Работы по созданию выемок гидромеханическим способом проходят в следующей последовательности:

• обозначают с помощью ограждений, надписей, предупреждающих знаков зону рабочего участка;
• по нормам устанавливают гидромонитор, управляемый вручную оператором: расстояние от его насадки до стенки котлована должно быть не меньше высоты выемки, а до ближайшей воздушной ЛЭП – не менее двух промежутков, на которые способна подаваться струя воды данной техникой;
• за охранным периметром линий электропередачи размещают пульпопроводы, водоводы;
• ограждают места отвалов намытой земляной массы;
• производят размывание и выемку.

Управлять гидромонитором при грозе запрещается.

Проведение взрывных работ регламентируется соответствующими правилами.

Когда выполняют механическое разрыхление земляной массы ударным методом, тогда рабочие не должны находиться в радиусе 5 м от места проведения рыхления.

Методики водопонижения

Водоотлив нужен для своевременного отведения талых, грунтовых и дождевых вод. Перед выполнением работ проводится предварительное исследование грунта и строительной площадки, подбирается подходящий метод откачки воды.

Учитываются следующие технические параметры:

• схема, по которой выполняется выемка грунта;
• объем воды с учетом вместимости емкости;
• глубина отверстия для установки насосов;
• расчет количества поступающей воды в котлован;
• определение времени на откачку с сохранением параметров перемычек и откосов.

Технология осушения является сложным комплексом мер, требующим профессионального участия и привлечения оборудования. Необходимо учитывать особенности, характеристики почвы, конкретного котлована.

Применяются стандартные способы организации водоотлива:

1. Открытый водоотлив. Процесс выполняется напрямую из котлованов и траншей.
2. Закрытый. Откачка выполняется через технологические углубления или скважины, которые находятся за пределами котлована. Используются специальные фильтры для сбора водных масс.

В большинстве случаев используется открытый тип, но выбор зависит от конкретных условий на строительной площадке и качества грунта

Важно руководствоваться требованиями регламентов и строительных норм

В процессе откачки воды ведется постоянное наблюдение за откосами и другими укрепляющими конструкции. Если появляются проблемные участки, проводится укрепление. На качество работы влияет состояние монтажных элементов и перемычек.

Открытый

Такой тип водооткачки становится наиболее простым и распространенным решением. Он подходит в тех случаях, когда стенки и дно организованы из грунтов следующих типов:

• связных, имеющих включения песка и тонких прослоек;
• слоистых, где расход почвенных вод относится к среднему уровню;
• несвязный с плотным сложением, отличающихся достаточным сопротивлением вымыванию;
• водонепроницаемых плотного типа, в которых скапливаются дождевые и талые воды.

При выборе открытого водоотлива используются конструкции:

Кавальеры Это обваловка стенок оградительного типа, Которая выполняется с нагорной стороны или по периметру. Нагорная канава Закладывается, если наблюдается уклон на площадке. Система используется, если вода стекает в котлован с верхней точки участка. Канавы, лотки, открытые дренажи Элементы позволяют эффективно отводить влагу

Важно правильно рассчитать уклон. Учитываются требования регламентов и строительных норм

Насосное оборудование Используются стационарные системы или переносные компрессоры. Последние элементы используются, если требуется постоянная откачка воды. Водосборные колодцы Обеспечивается устройство зумпфы и приямки

Систему оборудуют на дне котлована, чтобы эффективно собирать грунтовые или талые воды.

Последние элементы используются, если требуется постоянная откачка воды. Водосборные колодцы Обеспечивается устройство зумпфы и приямки. Систему оборудуют на дне котлована, чтобы эффективно собирать грунтовые или талые воды.

При выборе открытой системы выполняются подробные расчеты. Их использование возможно, если крутизна склона траншеи составляет 75-90 градусов. При этом минимальный уклон составляет 2-3 см на каждый метр относительно горизонта.

Закрытый

Если для участка характерны несвязные грунты с низкой сопротивляемостью к вымыванию, могут разрушиться стенки котлована или траншей.

В данном случае предпочтительнее закрытые системы. Такой вариант очистки вод применяется при строительстве на рыхлых почвах.

Используются такие методики:

• иглофильтровый;
• вакуумный;
• электроосмос для расширения области действия иглофильтровых установок.

Система основана на эффективном понижении уровня воды с использованием искусственных средств. Это совершенный и эффективный, но и непростой в организации метод. Работа осуществляется путем перекачки воды через скважины, которые располагаются вдоль траншеи или вокруг котлована.

Откосы котлована

Начнем с откосов. Вертикальные откосы нормами допускаются очень редко (при глубине котлована менее 1,5 м для отдельных типов грунтов). Для разных типов грунта нормируется разный уклон, который напрямую связан с углом внутреннего трения. Вообще что представляет собой угол внутреннего трения? Если грубо, то кучка грунта, насыпанная конусом под углом внутреннего трения, не будет стремиться осыпаться – грунт держит сам себя. Если угол конуса попытаться сделать круче, то грунт «поедет», это чревато обрушением, а в случае котлована обрушение означает возможные человеческие жертвы.

Если вы не ограничены в плане габаритами участка, существующими сооружениями и коммуникациями, можете смело делать откосы котлована под углом 45 градусов – этот угол почти всегда допустим (кроме насыпных грунтов). Более пологие углы не рациональны – и места по площади много занимают, и работы для экскавации больше. Более крутые углы нужно проверять в литературе (допустимы ли они для данного типа грунта).

Ниже дана таблица из СНиП III-4-80 «Техника безопасности в строительстве» (в России он заменен на более новый).

Отношение 1:1 – это и есть 45 градусов (когда ширина откоса в плане равна глубине котлована). Отношение 1:05 – более крутой откос под 60 градусов (когда глубина котлована в два раза больше, чем ширина откоса в плане), отношение 1:1,25 – более пологий (для насыпных неуплотненных грунтов при глубине котлована 5 м и более).

Помните, если участок, на котором вы проектируете фундамент, стесненный какими-то обстоятельствами, всегда перед началом проектирования нужно продумать процесс производства земляных работ, чтобы потом не оказалось, что дом вообще не могут построить.

Пример 1. Самый простой случай. Участок ровный, абсолютная отметка существующего грунта 51,30. За отметку 0,000 в проекте условно принята отметка 52,07. Отметка низа фундаментной плиты -3,000. Под плитой предусмотрена подготовка из бетона толщиной 100 мм. Площадка строительства ничем не стеснена, грунт – суглинок.

Кстати, обратите внимание, абсолютные отметки обычно указываются с двумя знаками после запятой, а относительные – с тремя. Определим абсолютную отметку низа фундаментной плиты: 52,07 – 3,0 = 49,07 м

Определим абсолютную отметку низа фундаментной плиты: 52,07 – 3,0 = 49,07 м.

Определим абсолютную отметку дна котлована (низа подготовки): 49,07 – 0,1 = 48,97 м.

Глубина котлована: 51,30 – 48,97 = 2,33 м.

Принимаем наиболее удобный угол откоса котлована – 45 градусов.
