Технология строительства ленточного фундамента

Понятие несущей способности участка

К факторам, оказывающим влияние на несущую способность участка, относятся:

• тип грунта;
• насыщенность влагой;
• уплотненность почвенных масс.

При проектировании сооружений I и II степени ответственности, чтобы узнать геологию места, нужно обратиться в организацию, которая специализируется на геологических изысканиях.

При проектировании сооружений III степени ответственности, определить тип грунта можно самостоятельно. Для этого роют скважину глубиной до 2 м, чтобы найти линию грунтовых вод и состав земли.

Изменение сопротивления почвенных масс в зависимости от типа грунта отражено в таблице:

Грунт	Характеристика	Сопротивление R, кг/см2
Гравий	обломочный пластинчатый	4,0
песчаный заполнитель	5,0
Щебень, галька	обломочный пластинчатый	4,5
песчаный заполнитель	6,0
Пески	плотные	средней плотности
крупные	4,5	3,5
средней плотности	3,5	2,5
мелкие	мало увлажненные	3,0	2,0
влажные	2,5	1,5
пылеватые	мало увлажненные	2,5	2,0
влажные	2,0	1,5

Метод прикладного расчета несущей способности участка сводится к следующим этапам:

1. Находят массу сооружения методом умножения конструктивных элементов на удельный вес строительного материала.
2. Определяют нагрузку снега методом умножения площади кровли на нормативный вес (м2) снежного покрова.
3. Находят эксплуатационные нагрузки из расчета 100 кг на квадратный метр каждого перекрытия.
4. Рассчитывают вес основания, умножая объем ленты на удельный вес 1 м3 железобетона.
5. Суммируют полученные результаты и умножают на коэффициент надежности, равный 1,2.
6. Вычисляют опорную площадь основания умножением ширины на длину.
7. Определяют общее давление конструкции на единицу площади грунта, разделив суммарное значение из пункта (5) на опорную площадь (6).

Проектный анализ сводится к сравнению расчетной нагрузки возводимого сооружения с учетом фундамента с нормативным сопротивлением грунта. Если фактическая нагрузка превышает допустимое значение, то увеличивают площадь опоры и повторяют расчет.

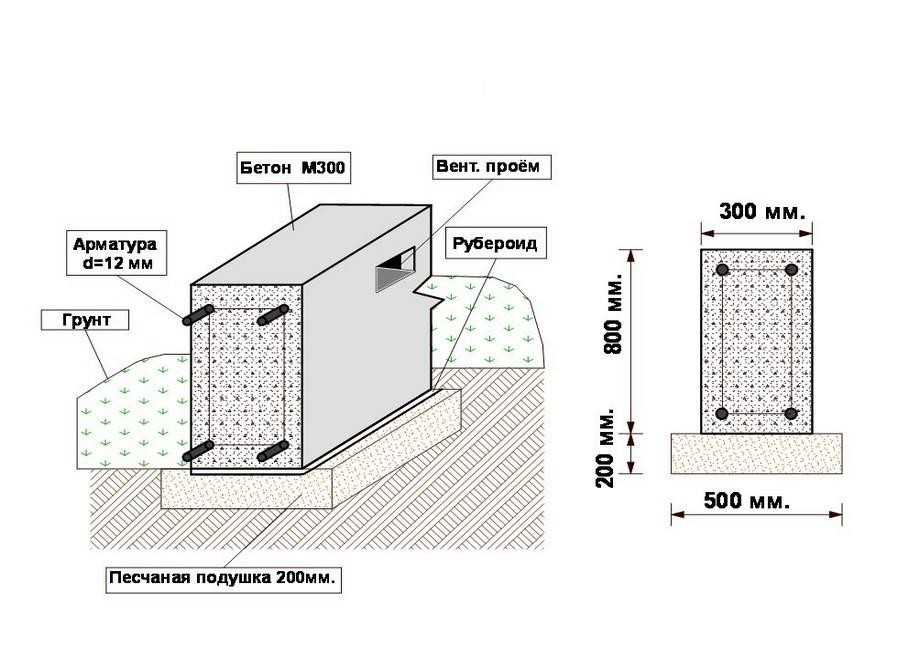

Определение размеров ленточного фундамента

Перед определением размеров ленточного фундамента необходимо определить нагрузки, которые будут действовать на фундамент. Это могут быть нагрузки от самого здания, снеговая нагрузка, ветровая нагрузка и другие.

Определение несущей способности грунта

Для определения размеров ленточного фундамента необходимо провести геологические и инженерно-геологические исследования участка, на котором будет расположен фундамент. Исходя из результатов исследований, можно определить несущую способность грунта и выбрать оптимальную ширину и глубину ленты.

Расчет размеров ленты

На основе нагрузок и несущей способности грунта можно определить размеры ленточного фундамента. Ширина ленты должна быть достаточной для распределения нагрузки, а глубина ленты должна обеспечивать необходимую несущую способность. Также необходимо учитывать погружение грунта под весом фундамента и принимать меры для предотвращения его оседания в будущем.

Устройство плитного фундамента

Плитный фундамент представляет собой цельную монолитную бетонную плиту, которая и является основанием под будущую постройку. Если у Вас на участке заболоченные почвы, но Вы хотите поставить баню солидных размеров, то альтернативы плите под фундамент просто нет.

Траншея под рёбра жёсткости и дренажная труба

При наличии глинистых сильно пучинистых почв, бетонный плитный монолит в зимнее время может подниматься вместе со зданием, а по весне опускаться. По этой причине, его ещё называют плавающий фундамент. Имея большую площадь по сравнению с «ленточкой», плитный фундамент работает как цельная единая платформа. Тем самым оказывается меньшее давление на грунт.

Монолитная плита по своей структуре может быть двух видов: с рёбрами жёсткости и без. Понятно, что первый вариант делает фундамент более устойчивым к деформациям и горизонтальным смещениям. Это связано с тем, что рёбра жёсткости углубляются в почву по всему периметру гораздо ниже основного фундамента. Такую конструкцию фундамента можно образно представить в виде чашки, перевернутой вверх дном, только с очень низкими стенками.

Второй вид фундамента проще и быстрее в монтаже, зато не имеет таких жёстких характеристик, как первый. Он представляет собой обычную плоскую бетонную плиту, без всяких дополнительных элементов.

Watch this video on YouTube

Плитное основание для бани

Наиболее редко используется фундамент плита под баню. Связано это с наибольшей сложностью при его строительстве, на чем более подробно остановимся ниже. Плитный фундамент для бани или дома является примером плоского плавающего фундамента, представляющего собой железобетонную плиту, изготавливаемую непосредственно в процессе строительства.

Фундаментная плита под баню

Технология изготовления такого основания требует большого количества грунтовых работ, изготовления сложного армирующего каркаса и обязательного качественного уплотнения бетонной заливки для придания максимальной прочности. При этом баня на плитном фундаменте будет надежно служить десятилетиями на таких проблемных грунтах, как торфяные и болотистые, отличающиеся высокой сезонной подвижностью.

Нормы по организации ленточного фундамента

Планируете организовать ленточный Фундамент? ГОСТы и СНиПы, которые пригодятся:

• ГОСТ 13580-85 (1994) фундамент на основе железобетонных плит;
• СНиП 2.02.01.83 (1995) основания сооружений;
• СНиП 3.03.01-87 несущие и ограждающие конструкции здания;
• СНиП 3.02.01-87 основания, фундаменты и другие земляные сооружения и др.

Ознакомившись с приведенным перечнем нормативной литературы и СНиПов фундаменты ленточные, можно быть полностью уверенным в возведении благонадежной конструкции.

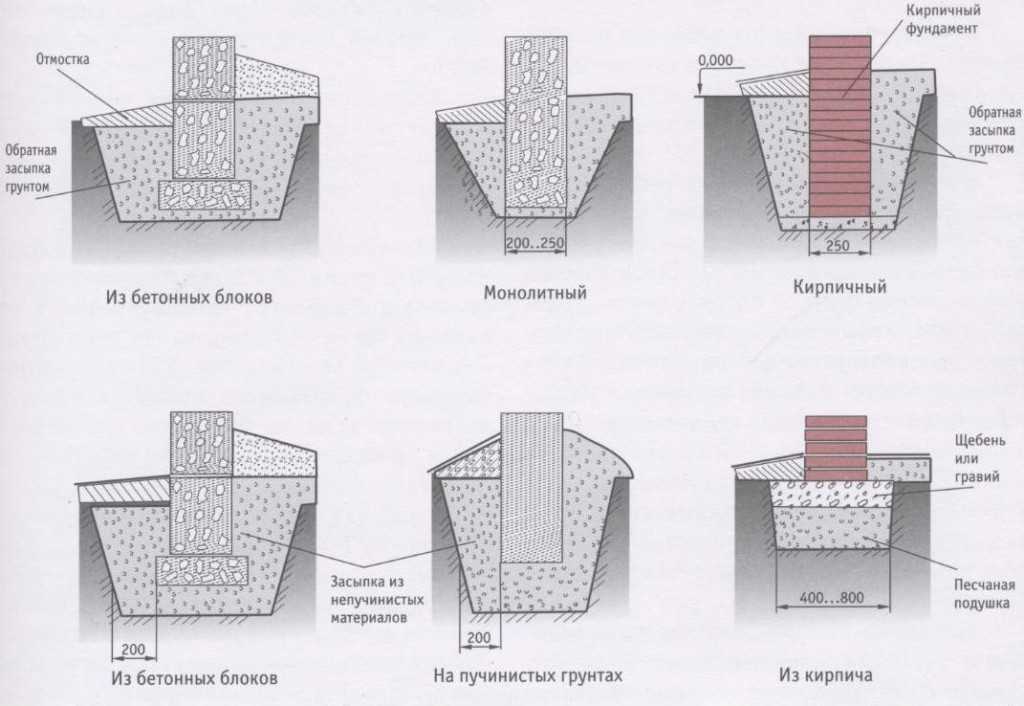

Виды ленточного фундамента

Технология строительства ленточного фундамента предполагает несколько вариантов организации основания для здания. В данный перечень входят следующие конструкции:

• бутобетонный тип – он делается с использованием цемента, песка и крупнофракционных камней (до 300 мм в диаметре). Это идеальный вариант для скалистой местности и песчаных грунтов. Срок службы конструкции достигает 150 лет. Выполняется устройство ленточных фундаментов по СНиПу II-22-81 (1995) конструкции каменные и армокаменные;
• железобетонное основание – она представляет собой стальной каркас, Наполнитель: цемент, песок, гравий или обычный битый камень. Данная технология ленточного фундамента считается самой надежной и подходит практически для всех типов грунта;
• фундамент на основе кирпича – недорогой, подходит только для конструкций «в полтора кирпича» и деревянных домов. Непригоден для грунтов с близким пролеганием водонесущих слоев;
• фундаментные плиты – по прочности и практичности не уступает железобетонному аналогу. Возводится из заводских блоков. Однако по технологии сложен и требует привлечения спецтехники.

Данные типы основы для здания разняться между собой не только по технологии, но и по стоимости. Цена ленточного фундамента на основе плит самая высокая, далее следует железобетонная конструкция. Завершают перечень бутобетонный и кирпичный фундамент.

Подвал в доме с ленточным фундаментом

Обустройство подвального помещения в доме с ленточным фундаментом является весьма трудоемким и затратным процессом. Для решения этого вопроса понадобится привлечение строительной техники и проведение ложных земляных и бетонных работ. Обустройство подвала проводится в такой последовательности:

• Выкапывается котлован установленных размеров. Если он сооружается под всем домом, то для этого понадобится тяжелая строительная техника. Процесс нужно проводить очень аккуратно, чтобы не обрушить землю.
• По дну котлована делается подушка из щебня и заливается бетон. Чтобы придать полу прочности, выполняется армирование. Арматура должна несколько торчать по периметру, в тех местах, где будут устанавливаться стены.

Пример армирования ленточного фундамента Источник doka-metal.ru

Когда пол полностью затвердеет, выполняется армирование стен и установка опалубки для дальнейшей заливки бетона. Если подвал устанавливается только под частью дома, то выпускается арматура, которая в дальнейшем будет связываться с армированным поясом ленточного фундамента.

При сооружении стен особое внимание стоит уделить их высоте. Они должны совпадать с верхней точкой фундамента. После сооружения основания, выполняется накрытие подвального помещения путем заливки монолитной плиты

После сооружения основания, выполняется накрытие подвального помещения путем заливки монолитной плиты.

Специальные программы

Чтобы рассчитать при проектировании фундамент, можно использовать специальные строительные формулы. Но проще это сделать с применением онлайн-калькуляторов или приложений.

В них уже заложены определенные методики расчетов, пользователю следует только ввести свои данные:

• длина ленты,
• вес здания,
• тип грунта и т. д.

Для разового расчета удобнее калькуляторы, профессиональные проектировщики используют приложения, которые можно точнее настроить, они сохраняют историю расчетов, более надежно работают.

Согласно отзывам профессиональных строителей и частных застройщиков самый удобный и информативный калькулятор расчета ленточного фундамента по этой ссылке.

С его помощью можно легко рассчитать:

1. Размер ленты.
2. Параметры опалубки.
3. Диаметр и количество арматуры.
4. Объем бетона для заливки.

Для расчетов по материалам, с учетом их стоимости, рекомендуют этот сервис. В данном случае в форму вносятся такие данные как пропорции бетона, вид арматуры, размеры досок для опалубки и другая информация, которую можно взять из пояснительной записки архитектора.

Фундамент для постройки каркасного дома: требования к основанию

В качестве основания при монтаже каркасного дома можно выбрать любой тип из простейших видов фундамента – именно этим и хорош каркасник. Выделяют три основных типа, которые чаще всего применяются в подобном строительстве:

1. Свайно-винтовой фундамент.
2. Ленточное основание.
3. Плитный или монолитно-плитный.

Каждый из типов имеет как плюсы, так и минусы. Разберём их более подробно.

Строим каркасный дом на свайно-винтовом фундаменте

Это наиболее простой вариант основания. Его можно выполнить двумя способами. Первый – сваи из асбестовых труб – более трудоёмок. Для его выполнения бурятся скважины, в которые опускаются асбестовые трубы. Далее труба армируется и заливается бетоном.

Именно так выполняется установка асбестовых труб для свайного фундамента

Второй вариант – это использование готовых металлических винтовых свай, скважины для которых не требуются. Они ввинчиваются в землю, для чего на конце у них сделано некое подобие бура. Такая работа выполняется при помощи техники или вручную. Вот небольшая пошаговая инструкция выполнения подобного фундамента своими руками для каркасного дома 6×6.

Иллюстрация
Описание действия

Так выглядят винтовые сваи. Необходимо рассчитать необходимое количество и заказать комплект, предварительно отметив места забуривания. Длина их будет зависеть от грунта, но для каркасных домов большой она не бывает. Иногда для подобных расчётов приходится обращаться к специалистам.

Начинаем заглублять винтовые сваи строго вертикально. Для этого один человек следит за положением по монтажному уровню, а двое других вращают сваю по часовой стрелке. Эти же действия можно произвести при помощи специальной машины

Важно, чтобы верхние срезы свай были на одном уровне. Это можно проверить лазерным уровнем.

Когда все сваи заглублены, делается связка при помощи стальных труб под верхними платформами

Это делается для придания прочности, устойчивости будущему строению. Если сварочными работами вы никогда не занимались, лучше обратиться за помощью к профессионалам.

Последним этапом на верхние платформы свай наваривается каркас из стальных швеллеров. Он станет опорой для будущего чернового пола. Здесь очень важна прочность сварки и качество шва. После того как работа закончена, весь каркас, особенно места сварки, покрывается антикоррозийной краской.

Этот вид фундамента мы решили описать более подробно, чем остальные, так как он менее трудоёмок, быстрее остальных монтируется и пользуется наибольшей популярностью.

Обустройство ленточного фундамента для каркасного строения

Ленточный фундамент используется реже, хотя среди представленных является наиболее дешёвым. Для его обустройства по отмеченному контуру выкапывается траншея глубиной от 100 до 400 мм. Внутри изготавливается деревянная опалубка, которая возвышается над землёй на 100-300 мм. В неё укладывается арматурный каркас и заливается бетон. В результате высота фундамента составит 200-700 мм. Внутри фундамента насыпается песчаная подушка, песок трамбуется и также заливается бетоном. Получается черновой бетонный пол, опирающийся на прочный фундамент.

Готовый ленточный фундамент – можно начинать возведение каркаса

Плитный фундамент для постройки и его особенности

Особенностью такого основания является то, что он двигается при сезонных расширениях грунта. По этой причине его иногда называют «плавающим». Для его обустройства необходимо заглубиться по периметру на 100-200 мм, а вокруг смонтировать опалубку высотой 200-300 мм. В углубление засыпается гравий или песок, трамбуется, после чего внутри связывается каркас из арматуры и заливается бетон. В раствор желательно добавлять влагостойкие добавки, которые обеспечат долговечность плиты и сухость полов в доме.

Теперь рассмотрим технологию строительства нижнего перекрытия. По причине того, что каркасные дома на свайно-винтовом фундаменте наиболее распространены, именно на их примере мы и будем разбирать этапы возведения.

А это плитный фундамент – он будет «плавать» вместе с подвижками грунта

Статья по теме:

Преимущества и недостатки

Основание представляет собой сооружение в виде ленты, созданной по периметру будущего дома. При составлении проекта строения архитектором указывается расположение жилых комнат и хозяйственных помещений. Это необходимо для распределения нагрузки постройки на грунт.

Достоинства

Фундамент данного типа имеет ряд преимуществ:

1. Бюджетность — для заливки требуется относительно небольшое количество строительных материалов. Помимо цементной смеси, необходимы доски для возведения опалубки и арматура.
2. Простота — не требуется привлечение сложной техники. Сначала роется траншея, затем в ней фиксируется опалубка и заливается раствор.
3. Устойчивость к большим нагрузкам, долговечность. Благодаря обустройству монолитного основания можно возводить здание в несколько этажей. При этом деформация исключена даже на нестабильных грунтах.
4. Оперативность — масштаб работ относительно небольшой, большую часть времени занимают подготовительные работы.
5. Многофункциональность — если соорудить заглубленное основание, то возможно обустроить функциональное подвальное помещение.

Недостатки

У основания ленточного типа имеются следующие недостатки:

1. Обязательно требуется проведение исследований нестабильной почвы. Если этого не сделать, в будущем возможно проседание строения. Изучение поведения грунта в период промерзания — процесс длительный и дорогостоящий.
2. Проводятся точные расчеты использования строительных материалов, как для заливки фундамента, так и для частного дома. Возведение здания в несколько этажей на участке, где недостаточно изучены свойства почвы, приведет к перекосу одной или нескольких стен дома.
3. Для возведения здания подбираются проекты домов с самой простой архитектурой, что не всегда приемлемо для жильцов.
4. Для заливки основания требуется проведение земельных работ (копка траншеи).
5. Предполагается реализация гидро- и теплоизоляционных мероприятий.

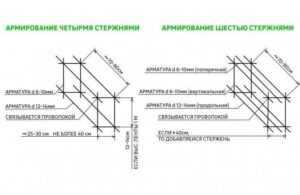

Армирование фундамента

Армирование фундамента правильно тоже интересная задача. Можно сделать невысокий фундамент по Сажину, но у меня получается до 1600 мм, так что он не подходит. Увы. Поэтому книга Дачника «Мелкозаглубленный ленточный фундамент» будет как основа, в ней он очень четко расписал алгоритм подбора арматуры и узлы, а для некоторых моментов еще и СП для проектирования железобетонных конструкций.

Итак, для начала разберемся с поперечными стенами по буквенным осям. Я разрезы обозначил 1-1, 2-2, 3-3 и 4-4. Вот их чертежи-наброски.

Итак, для начала нужно определить несущую арматуру. Фундаментная лента при конструктивном расчете принимается как балка, где из-за просадок грунтов может быть разные изгибающие моменты внизу и вверху, поэтому армируются именно эти части балок несущей арматурой. По СП принимается такая арматура в пределах 0,1% от площади сечения.

Площадь арматуры первого сечения 1200 х 500 х 0,001 = 600 мм2, второго 650 мм2, третьего 700 мм2, четвертого 800 мм2.

Подбор будем вести по таблице 42 на странице 123. Есть одна тонкость: очень желательно, чтобы верх и низ имел одинаковое количество стрежней и желательно одного размера. Другой тонкий момент в том, что между арматурой не может быть расстояния больше 400 мм. То есть, для моей ширины защитный слой будет по 40 мм с каждой стороны, а значит будет между крайними прутками будет 500 — 40*2 = 420 мм. Больше 400, значит должно быть минимум 3 прутка вверху. Я собираюсь уменьшить защитный слой сбоков, так что однозначно только 3 прутка и не меньше.

При таком условии подходит для 1 и 2 сечения 5 прутков арматуры диаметром 12 мм, третье почти проходит, а в четвертом сечении нужно добавить пруток вниз 12 арматуры.

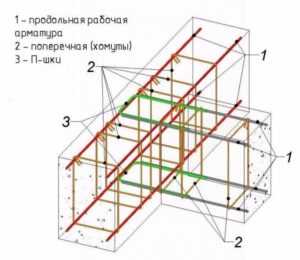

Теперь нужно подобрать конструктивную арматуру поперечную, которая связывается с несущей арматурой сверху и снизу. Тут подойдет любая арматура 6 и 8 мм, но для хомутов должна быть при таких сечениях арматура не менее 8 мм. У меня есть обрезки 10 арматуры, так что их и применю. Шаг арматуры будет 20 см для обеспечения прочности. Можно и реже если хомутами (до 40 см).

Я же собираюсь делать не на хомутах, а делать с шагом 60 см вертикальные стойки арматуры, которые будет держать верхнюю и нижнюю сетки в каркасе. Тут есть тонки момент. Поскольку ширина балки (фундамента) больше 350 мм, то для обеспечения жесткости армокаркаса, нужно еще посередине вставлять такую вертикальную арматуру. У меня на разрезах они не показаны. Поскольку у меня есть обрезки 12 арматуры, применю их. У углов и Т-образных пересечений ставится с шагом 20 см, эти узлы хорошо показаны в книге Сажина и книге Дачника.

Есть еще одна конструктивная продольная арматура при высоте сечения более 70 см балки. Ставится она тоже не шире 40 см сбоку и только сбоку. Внутри ленты лишние стержни не нужны, поскольку они не работают. Именно их я и показал в разрезах сечения.

Устойчивость фундамента к морозам

Известно, хорошим показателем для фундаментов глубокой закладки, является устойчивость к морозному пучению. Так называют процесс давления грунтовых вод на материал фундамента. Замерший грунт уже при нулевой температуре начинает расширяться и воздействовать на стенки фундамента, создавая в них трещины.

Рис.: Устойчивость фундамента к морозам

При повторном цикле оттаивания и замерзания, вода попадает через них в фундаментные блоки, вызывая так называемое морозное пучение фундамента. Подобные процессы исключены в фундаментах с глубоким уровнем закладки, поскольку они рассчитываются на уровень находящийся ниже отметки промерзания грунта.

План ленточного фундамента

Задача правильно составленного плана фундамента заключается в проработанной и обоснованной передаче расчетных характеристик в графической форме. Использование чертежа упрощает и ускоряет работы на объекте и гарантирует достижение запроектированных параметров здания.

На плане ленточного фундамента определяются следующие параметры будущего здания:

План ленточного фундамента

1. Конфигурация сечения ленты основания.
2. Тип и обустройство слоя «подбетонка».
3. Глубина залегания фундаментной ленты на каждом участке строительного объекта.
4. Места выхода инженерных коммуникаций.

Разработка чертежа ленточного основания требует особого внимания к отдельным элементам

Так, важно предельно точно указать координаты и параметры отсчетного блока. Именно его устанавливают первым, а последующие блоки уже привязывают к нему

Ошибка в его положении приводит к значительным отклонениям в конфигурации.

При производстве фундаментов, которые имеют монолитные или сборные участки, их границы следует максимально точно наносить на чертеж и передавать на объект в натуре.

К плану фундамента выдвигаются многочисленные требования, среди которых:

1. Простая и однозначная читаемость материала.
2. Высокая информативность и передача всех ключевых данных на плане.
3. Дополнительная информация, не имеющая определяющее значение, передается на прилагаемых схемах и документах, чтобы не перегружать главный план.
4. Исчерпывающие данные для начала строительства.

Если план фундамента выполнен по установленным правилам, то строительство не составляет труда и будет точным и надежным.

План ленточного фундамента с чертежом включает в себя детальные горизонтальные и вертикальные сечения основания. Они предназначены для того, чтобы наглядно показать конфигурацию элементов опоры. Самыми популярными и практически полезными масштабами для чертежей являются М1:100 и М1:200. Иногда переходят на более мелкие масштабы.

Разметка местности под ленточный фундамент

На планах в обязательном порядке должны быть нанесены разбивочные оси и оси опор.

План ленточного фундамента всегда имеет прорисованный контур основания. Каждый элемент конструкции должен быть детально обозначен на чертеже. Тут обозначают не только подошву фундамента, но и такие элементы, как подсыпку, подготовки. Всегда указывается вертикальные отметки каждого горизонта основания.

Отдельного внимания заслуживает прокладка коммуникаций для эксплуатации здания. При закладке фундамента следует предусмотреть места расположения выходов инженерных сетей – так вы изначально оборудуете технологические отверстия в фундаменте и избежите последующих работ. Выполнение таких отверстий после возведения основания имеет несколько негативных моментов:

1. Высокие трудозатраты.
2. Снижение прочности основания.
3. Возможность частичного обрушения.

https://youtube.com/watch?v=xymI1Ec2vbk

Поэтому уже на стадии проектирования определяются места закладки технологических проходов. Эти места привязывают к осям здания, чтобы в последующем можно было их просто и однозначно вынести в натуру.

Все точки на плане имеют высотную отметку. Также на чертеже обозначается «общий нуль» проекта, относительно которого проводят вынос в натуру вертикального положения всех точек проекта.

Монолитный ленточный фундамент, произведенный строго по чертежу, обладает высокие характеристики прочности и позволяет рационально расходовать средства и время производства работ.

Проектируем ленточные фундаменты

Раздел «Фундамент здания» является обязательным в проектной документации любой постройки. В этом разделе должна найти отражение информация, касающаяся параметров вашего будущего дома и характеристик несущего грунта конкретного участка под застройку. Использование типовых проектов, равно как и отказ от проведения геологических исследований недопустимо по причине высокой вероятности разрушения неправильно примененной опорной конструкции.

Наша проектная группа учитывает множество взаимосвязанных параметров, имеющих критическое значение в большей степени для ленточного фундамента. Например, кроме вертикальной весовой нагрузки здания на ленточный фундамент, ярко выражено действие горизонтальных нагрузок при подвижках грунта со сложным и неоднородным рельефом, что может приводить к искажению симметрии конструкции фундамента и его растрескиванию

Очень важно найти такую толщину и высоту бетонной ленты, при которых сохраняется определенная степень гибкости, а так же сохраняется оптимальная для передачи весовых нагрузок площадь подошвы.

Этапы разработки проекта

1. Геологические исследования
   Данный вид работ имеет большую значимость, поскольку от результатов исследований почвы зависит возможность применения того или иного типа фундамента. Мы бурим до 10 скважин глубиной до 18 метров на участке под строительство для получения точных характеристик подлежащего грунта, а так же проводим гидрогеологические исследования для точного определения уровня залегания грунтовых вод.

2. Расчет ленточного фундаментаИмея в наличии характеристики грунтов и соотнеся их с эскизным проектом дома, наша проектная группа определит наиболее подходящий тип фундамента: в одних случаях вполне достаточно мелкозаглубленного, в других – необходимо применение заглубленного ленточного фундамента, в третьих – обязательно комбинирование с другими видами фундаментов. Для каждого случая нами строится расчетная модель и рассчитываются её напряженно-деформационные характеристики в соответствии со Сводом Правил по проектированию и строительству оснований и фундаментов №50-101 от 2004 года.

3. Составление рабочего проекта
   Результатом проектирования является рабочий проект – набор чертежей ленточного фундамента с подробными текстовыми описаниями, необходимыми рабочим бригадам для строительства фундамента на площадке: пояснительные записки, ведомости расхода бетона, арматуры, объемов работ, спецификации элементов и т.п.

Некоторые проектировщики в целях экономии времени и сил не прорабатывают детально скрытые от глаз заказчика элементы здания и делают упор на визуальную презентабельность и эстетическую красоту самого дома. При этом упускаются из виду мелкие детали и делаются грубые допущения, что в конечном счете выливается в проблему если не на строительной площадке, то в процессе эксплуатации дома.

1 Область применения

Настоящий Свод правил (далее — СП) распространяется на основания и фундаменты вновь строящихся и реконструируемых зданий и сооружений*, возводимых в открытых котлованах.

* Далее вместо термина «здания и сооружения» используется термин «сооружения», в число которых входят также подземные сооружения.

Настоящий СП не распространяется на проектирование и устройство оснований и фундаментов гидротехнических сооружений, опор мостов и труб под насыпями дорог, аэродромных покрытий, сооружений, возводимых на вечномерзлых грунтах, свайных фундаментов, а также оснований глубоких опор и фундаментов машин с динамическими нагрузками.

Заливка бетона в траншею

Требования к заливке бетонного раствора в фундамент предъявляются во многих документах – ТСН 50-302-2004, ВСН 29-85, ГОСТ 13580-85, СП 63.13330.2013, СП 52-101-2003, СНиП 52-01-2003, СП 22.13330.2011, ГОСТ Р 54257-201, и других. Раствор заливается в ограниченную опалубкой траншею послойно, с толщиной пластов 0,20-0,25 м. Укладка раствора ведется в одном направлении, но при большой ширине ленты допускается заливка наклонных слоев под углом ≤ 30 0 . » alt=»»> После заливки одного слоя и распределения раствора весь бетон необходимо уплотнить вибратором или ручным штыкованием лопатой или ломом, чтобы высвободить находящийся в растворе воздух, который ослабляет бетон и делает его более уязвимым для разрушения при воздействии разновекторных нагрузок. Следующий шаг – укладка верхнего слоя раствора. Если лента фундамента широкая и глубокая, то необходимо сделать холодный шов. Если предыдущий слой бетона схватился и затвердел, то его поверхность перед укладкой следующего пласта раствора необходимо очистить и обезжирить, а затем просушить потоком теплого воздуха. Очистка холодного рабочего шва обязательна, так как заливка на грязную поверхность верхнего слоя бетона разрушит монолитную конструкцию основания из-за находящейся между пластами раствора грязи и цементной пленки. Основные положения по формированию ленты фундамента регламентированы в указанных выше документах.

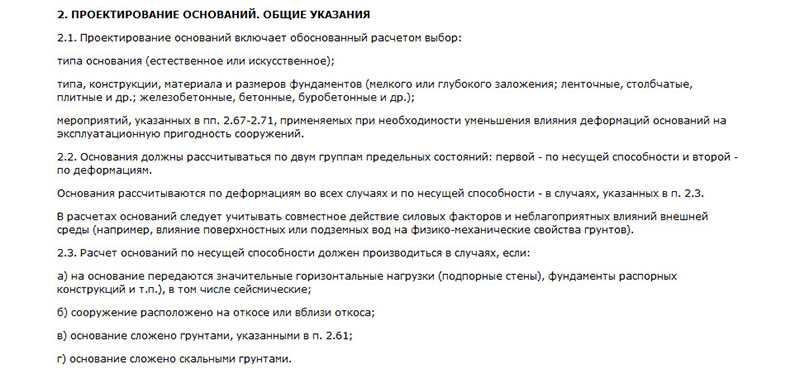

Выдержка из СНиП

Очищают поверхность бетона от цементной пленки металлической щеткой (при прочности бетона ≥ 1,5 МПа), фрезерованием (при прочности бетона ≥ 5 МПа), пескоструйкой (при прочности бетона ≥ 5Мпа) или промывкой струей воды (при прочности бетона ≥ 0,3 МПа). Самый дешевый метод – очистка водой, и этот пункт также влияет на общую стоимость ленточного фундамента.

Холодный рабочий шов расположен в теле основания не только горизонтально, но и вертикально и перпендикулярно относительно осей балок, стен, колонн и плит. Отсекают рабочий шов щитом из досок или фанеры, а для свободного прохождения арматуры в нем проделываются отверстия соответствующего диаметра под прутья каркаса.

Перед тем, как залить ленточный фундамент снип, выжидают определенное время для достижения прочности бетона в предыдущем слое не менее 1,5 МПа. Первые 3-5 суток незатвердевший слой защищают от осадков и солнечных лучей, мороза или жары. Механические повреждения бетона в этот период также недопустимы, пока прочность бетона не увеличится до 1,5МПа. Общие положения СНиП при проектировании фундаментов

Технология армирования каркаса

Прочность фундамента обеспечивает арматурная конструкция, без которой невозможно сформировать целостное основание. Работу по армированию включают несколько этапов:

• монтаж опалубки – вдоль периметра будущего здания устанавливается дощатый каркас, стены которого с внутренней стороны обкладываются пергаментом, благодаря которому впоследствии его будет легко снять;
• вбивание в почву вертикально расположенных арматурных прутьев – длина арматуры, сопоставима с глубиной основания. Необходимо заглублять прутья на расстоянии 50мм от стенок опалубки, при этом они внедряются в землю с шагом до 600мм;
• установка на дно подставок (высота до 100мм), поверх которых укладываются горизонтально расположенные арматурные прутья: функцию подставок, могут выполнять половинки кирпичей, устанавливаемые на ребро;
• горизонтальные ряды, соединяются с вертикальными стержнями;
• фиксация элементов конструкции в местах пересечений сваркой или проволокой.

Полезные материалы по теме:

1. Армирование ленточного фундамента
2. Столбчатый фундамент

Другие особенности

Кроме нюансов, касающихся глубины залегания, вида и ширины подошвы, а также возвышения на плане фундамента ленточного типа, чертёж должен составляться с соблюдением ещё целого ряда правил. К ним относят масштабирование и фрагментное изображение отдельных узлов и элементов.

Масштабирование

Нормативные акты составления чертежа фундамента устанавливаются следующими документами:

• ГОСТ Р 21.1101-2013.
• ГОСТ 2.302-68.
• ГОСТ 21.501-2018.

Применимые к масштабам требования раскрывают основные моменты, затрагивающие изображения всей конструкции и её отдельных элементов. С подробным соотношением можно ознакомиться в приведённой далее таблице.

Применимость	Значение, масштаб
План фасада, фундамента, кровли, подвала, этажей и перекрытий	1 к 100 или 1 к 200
Отдельный план секций, фрагмент фундамента, подвала, фасада	1 к 50 или 1 к 100
Подробное схематичное изображение узла, изделия	1 к 2, 1 к 5, 1 к 10 или 1 к 20

Изображение сложных участков

Любое капитальное сооружение требует создания сложных сборных или монолитных оснований. В большинстве случаев полный план ленточного фундамента не умещается на одном чертеже. Кроме того, наличие вышеупомянутых сложных узлов требует их подробной разработки и дополнительной расшифровки.

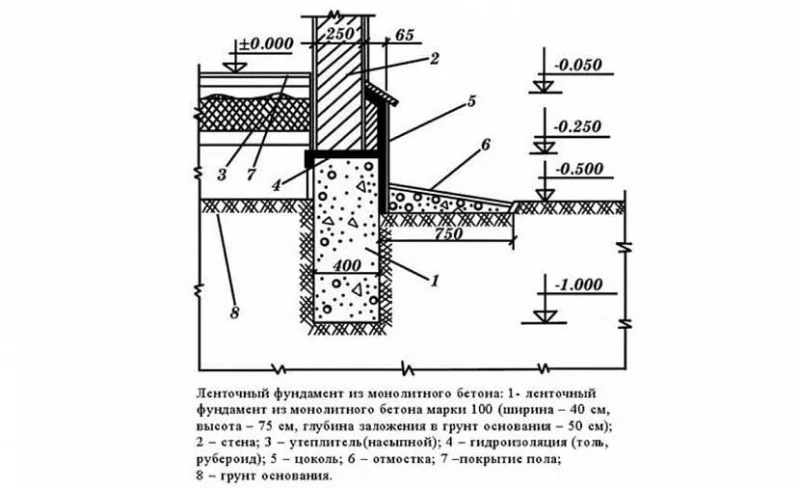

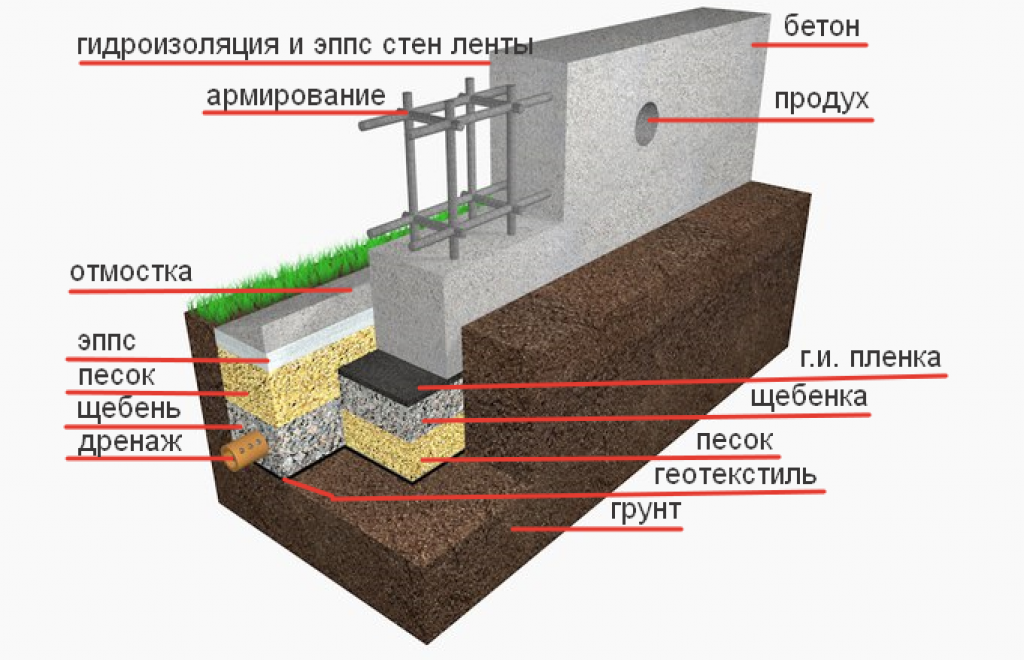

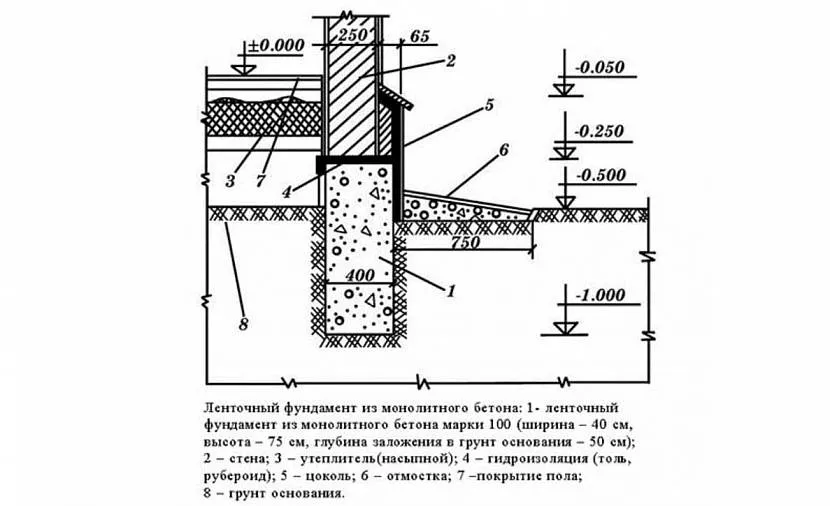

Ленточный фундамент в разрезеИсточник ustanovkasvai.ru

Самым простым способом обозначения является нанесение дополнительных осевых линий и сечения будущих строений. Также рекомендуется начертить сложные элементы на отдельном листе с подходящим, регламентированным масштабом. Причем желательно расположить их в пространстве с максимальной близостью к остальной конструкции.

Общие рекомендации

Осуществляя планирование будущей постройки, технически грамотно отнеситесь к вопросу выбора основания, которое является важнейшей частью конструкции здания. Тщательно разберитесь, что это такое – ленточный фундамент. Любая неточность, допущенная в проектной стадии, при выполнении строительных работ, ошибки при проектировании фундамента, попытка достичь чрезмерной экономии строительного сырья являются причиной отрицательных последствий, возникающих при эксплуатации постройки.

Основная часть проблемных ситуаций, характеризующихся появлением трещин в капитальных конструкциях, связана со следующими основными моментами:

• возникновением горизонтально и вертикально направленных деформаций, связанных с промерзанием грунта и близко расположенными водоносными слоями;
• перекосом основы, вызванным неравномерной осадкой;
• нарушением рецептуры при подготовке бетонной смеси;
• не соблюдением технологии заливки;
• преждевременным демонтажем опалубки;
• применением покупных блоков, имеющих трещины;
• применением сырья низкого качества.

Прочность основания определяет ресурс эксплуатации объекта строительства, его устойчивость к воздействию отрицательных факторов.

На ленточном фундаменте можно возводить всевозможные постройки: от монолитных до деревянных домов

Оглавление

Введение………………………………………………………………………………………..4

1. ОЦЕНКА
ИНЖЕНЕРНО-ГЕОЛОГИЧЕСКИХ УСЛОВИЙ

СТРОИТЕЛЬНОЙ
ПЛОЩАДКИ…………………………………………..5

1.1. Построение
инженерно-геологического
разреза………………5

1.2. Оценка грунтов
основания………………………………………………5

2. СБОР ДЕЙСТВУЮЩИХ
НАГРУЗОК……………………………………8

3. ПРОЕКТИРОВАНИЕ
ФУНДАМЕНТОВ МЕЛКОГО

ЗАЛОЖЕНИЯ……………………………………………………………………….9

3.1. Определение
глубины заложения фундаментов……………….9

3.2. Расчет фундаментов
по деформациям……………………………10

3.2.1. Определение
ширины подошвы ленточного

фундамента………………………………………………………….11

3.2.2. Проверка
давлений на кровле слабого

подстилающего
слоя……………………………………………12

3.2.3. Расчет конечной
осадки ленточного фундамента….13

3.2.4. Проверка
относительной разности осадок…………….15

3.3. Расчет фундаментов
по I
группе предельных

состояний……………………………………………………………………..16

3.4.
Конструктивные
указания……………………………………………..16

4.
ОФОРМЛЕНИЕ КУРСОВОЙ
РАБОТЫ……………………………….17

4.1.
Пояснительная
записка…………………………………………………17

4.2.
Графическая
часть………………………………………………………..18

5.
ПРИМЕРЫ
РАСЧЕТОВ……………………………………………………….18

Библиографический
список………………………………………………………..29

Приложение 1.
Варианты заданий к курсовой
работе……………….30

Приложение 2. Макет
оформления графической части

курсовой
работы…………………………………………….40

Приложение 3.
Справочные
данные…………………………………………44

Приложение 4. Основы
проектирования ленточного
