Устройство перекрытия по деревянным балкам

Типы плит перекрытия

Перед тем как начать монтировать горизонтальную конструкцию необходимо выбрать тип. Железобетонные сборные конструкции выпускаются в виде:

многопустотных;
плоских (ПТ);
шатровых панелей с ребрами, расположенными по периметру;
с продольными ребрами.

Чаще всего выбирают применение железобетонных многопустотных. Они выпускаются двух видов, в зависимости от способа изготовления:

круглопустотные (ПК);
непрерывного формования (ПБ).

Схема многопустотной плиты перекрытия с отверстиями

Круглопустотные плиты — проверенные временем изделия, которые применяются в строительстве уже несколько десятилетий. Под них разработано множество нормативных документов и правил установки. Толщина — 220 мм. Изделия устанавливаются по серийным размерам, что создает неудобства при индивидуальном строительстве.

Технология изготовления этих плит подразумевает использование многоразовых форм для заливки, а перед изготовлением нетиповых изделий сначала потребуется подготовить опалубку. Поэтому стоимость нужного размера может существенно возрасти. Типовые плиты ПК имеют длину от 2,7 до 9 метров с шагом 0,3 м.

Схема железобетонных изделий с размерами

Ширина железобетонных изделий может составлять:

1,0 м;
1,2 м;
1,5 м;
1,8 м.

Конструкции шириной 1,8 м приобретаются крайне редко, поскольку из-за большого веса сильно усложняется процесс установки в проектное положение.

ПБ используются практически так же, как и предыдущий тип. Но технология их изготовления позволяет придавать изделию любую длину. Толщина — 220 мм. Ширина как у серии ПК. Недостатком является небольшой опыт использования и необработанность нормативной документации.

Изготовление и транспортировка цельноперевозимых балок

Изготовление предварительно напряженных цельноперевозимых балок с натяжением арматуры на упоры до бетонирования на заводах МЖБК осуществляется по поточно-агрегатной технологии в специализированных цехах.

Основным агрегатом является передвижной («катучий») силовой стенд, на который производится натяжение предварительно напряженной арматуры. Работы по изготовлению балок выполняются в главном цехе завода на специализированных постах.

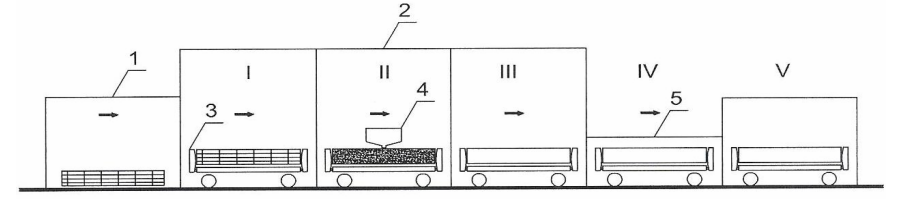

Схема поточно-агрегатной технологии изготовленияцельноперевозимых предварительно напряженных балок на заводе МЖБК

арматурный цех;
главный корпус завода;
передвижной стенд;
бетоноукладчик;
пропарочная камера;

I — пост арматурных работ; II — пост бетонирования; III — пост предварительной выдержки; IV — пост тепловлажностной обработки; V — пост отделки и передачи сил предварительного напряжения на балку

На посту арматурных работ устанавливается ненапрягаемая арматура в виде заранее изготовленных в арматурном цехе сеток и каркасов, проводится установка пучков и их натяжение гидравлическими домкратами двойного действия с передачей сил предварительного натяжения на передвижной стенд.

На посту бетонирования в раскрывающуюся стальную опалубку укладывают бетонную смесь и уплотняют её с помощью вибрации, а также проводится предварительная выдержка бетона для набора начальной прочности перед тепловлажностной обработкой.

Для ускорения процесса изготовления проводится тепловлажностная обработка изделий в специальных пропарочных камерах при максимальной температуре 70…80°С. После пропаривания силы предварительного напряжения передаются на бетон. Время изготовления одного блока при трех поточных линиях составляет 1 сутки.

Готовые балки перевозят по автомобильным дорогам на расстояние до 100 км на специальных «балковозах» тягачами с мощностью двигателя 200…600 л.с. Каждая перевозка балок согласуются с эксплуатирующими дорожными организациями и ГИБДД. На большие расстояния (до нескольких тысяч километров) балки могут перевозиться по железной дороге.

Кроме заводского поточно-агрегатного метода изготовления, применяется стендовый метод (в основном на производственных базах мостостроительных организаций или непосредственно на строительной площадке). Стационарный стенд сооружают из железобетона и заглубляют в грунт

Рисунок

Описание

Схема укрупнительной сборки составной по длине балки

блок балки;
опора стапеля для укрупнительной сборки балки;
струбцины для фиксации сборных блоков в проектном положении;
внешний анкер арматуры

Все работы выполняются комплексной бригадой с производительностью 1 блок в неделю. Для ускорения процесса изготовления применяется тепловлажностная обработка. Для этого стенд накрывают сверху специальными железобетонными плитами, под прикрытием которых организуется пропарочная камера.

Частые ошибки

В процессе строительства перекрытий в доме из деревянного бруса многие допускают ошибки:

Одной из распространенных проблем являются движение деревянной кровли под напором ветра. Если брусья лежат непосредственно на стенах, то из-за колебаний штукатурка с них будет постоянно трескаться и отслаиваться. Чтобы исключить это, под брусья перекрытия следует положить мауэрлат. Дерево будет тереться о дерево, не оказывая разрушающего воздействия на стены.
Игнорирование гидроизоляции при укладке перекрытий на стены из минеральных материалов. Её отсутствие ведет к быстрому разрушению стены и гниению дерева.
Близкое расположение балок к дымоходу. Дымоходная труба должна располагаться на некотором расстоянии от перекрытий для пожарной безопасности.

Еще о деревянных перекрытиях, и ошибках, которые могут быть допущены при монтаже в видео:

Деревянные перекрытия наиболее часто используемый материал в строительстве частных домов. В каждом отдельном случае параметры балок будут разными, в зависимости от того, какая нагрузка будет на них возлагаться в дальнейшем. Если это полноценный двухэтажный дом, то при расчете учитывается примерный вес всех вещей, которые предполагается устанавливать на пол второго этажа и количество людей, которые будут там обитать

При монтаже перекрытия отдельное внимание на гидроизоляцию балок и на пожароустойчивость, чтобы исключить вероятность неприятностей в будущем

Схемы и правила строповки балок

При погрузке-разгрузке балок и их монтаже необходимо строго соблюдать правила строповки (захвата) балок. При выполнении монтажных работ знаки усилий (М и Q) должны совпадать со знаками усилий, которые возникают в балках в процессе эксплуатации. Таким образом, главным правилом является строповка разрезных балок в сечениях, близких к опорным.

Основные схемы строповки балочных элементов при монтаже

Схемы строповки цельноперевозимых балок

а — с использованием строповочных петель; б — через окна в плите; в — через монтажныеотверстия; г — с использованием траверсы.

крюк крана;
строп;
балка;
строповочные петли;
монтажное отверстие в ребре;
траверса;
клинья

Поперечные сечения по схемам строповки

а — с использованием строповочных петель (Для строповки балок крюками и стропами при длине – до 15 м в их конструкциях предусматриваются петли);

б — через окна в плите; в — через монтажные отверстия ( при длине 33 м специальные строповочные отверстия);

г — с использованием траверсы (Для удобства строповки часто используют траверсы, применение которых позволяет уменьшить высоту строповки Н и исключить передачу сжимающих усилий на монтируемый элемент)

В качестве стропов используются специальные канаты с гибкими сердечниками. Конструктивные особенности, а также данные для расчета и подбора стропов в зависимости от веса монтажных элементов и угла строповки α содержатся в .

При строповке и монтаже необходимо исключить сколы бетона балок стропами и другими приспособлениями. Для защиты плиты и ребер балок используют стальные огибатели.

Монтажные работы

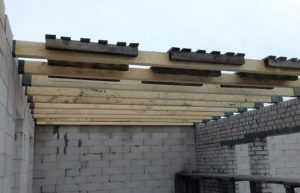

Главный этап — это, конечно же, монтаж балок. Он подразумевает грамотную подготовку еще на стадии строительства первого этажа.

Сначала дерево следует предварительно обработать противопожарным составом, а также жидкостью от гниения (это нужно сделать со всей перекладиной). Сделать это нужно сразу после покупки. Если материал будет лежать некоторое время до укладки, его нужно переложить: ряд балок, затем 3-4 бруска поперек, затем следующий ряд. Так доска будет вентилироваться и просохнет. Это исключит появление плесени.

Часть балки, заделываемую в стену, следует также покрыть:

Битумом или праймером.
Рубероидом, толью или пергамином.
Жидким гидроизолом, состоящим из битума.
Линокромом.

Это делается в связи с тем, что дерево при соприкосновении с бетоном и блоками может впитывать влагу и со временем начать загнивать.

СправкаДля газобетона считается нормальным содержание эксплуатационной влажности 3-5%. Какими бы сухими не казались блоки, недопустимо прямое соприсковение дерева с этим материалом.

Балку необходимо заделать в несущую стену минимум на 12 см. Торцы обрезаются под углом 70 градусов в целях обеспечения удаления влаги.

Внимание!Торец балки отсекать гидроизоляционным материалом не нужно. Иначе будет закрыт доступ для испарения влаги

Требуется оставить небольшой воздушный зазор между концом балки и стеной

Требуется оставить небольшой воздушный зазор между концом балки и стеной.

Крепление балок к армопоясу в домах из газосиликата осуществляется анкерными болтами.

Для утепления со стороны улицы перед балкой можно положить утеплитель. Как правило, внешние торцы балок с наружной стороны утепляются пенополистиролом.

Заполнение пустот между уложенными балками делают газоблоками. Между газосиликатом и брусом оставляют зазоры 2–3 см. Их плотно забивают минеральной ватой, предотвращая таким образом образование конденсата и отсыревание балок.

Не забудьте продумать размещение лестницы на второй этаж, так как проём нужно предусмотреть сразу:

Ну вот и все, перекрытия готовы. Теперь можно приступать к последующей отделке.

Придерживаемся плану

Правила, которых следует придерживаться:

Анкерование обязательно проводится между панелями с использованием несущих конструкций. Их планировка будет зависеть от выбранного проекта.
В зависимости от расположения элементов и наличия доступам к торцам конструкций, бетонные заглушки для пустот устанавливаются после либо перед плитами. Более детальную информацию можно получить, ознакомившись с ГЭСН.
Необходимые корректировки производятся при помощи лома в первые минуты и с использованием натянутых строп.
Пастель раствора должна иметь толщину в 1,5 – 2 см. При этом продольное армирование является обязательным. Для этого используются стержни с круглым сечением 1-1,2 см модели А240.
Технологическая карта свидетельствует о том, что опирание на железобетонную конструкцию должно составить 60 мм, а для кирпича 125 мм.
Если первоначальный расчет был произведен правильно, то перепадов высоты получиться не должно. Если это произошло, то показатель меньший или равный 50 мм может быть выровнен при помощи обычной бетонной стяжки. Если показатель больше, то дополнительно необходимо использовать армированный пояс, который заливается непосредственно в опалубку.
Панели укладываются исключительно на подготовленное и выровненное основание фундамента.

Заделываем стыки

Подобный теплоизоляционный материал необходим только для утепления наружного периметра в зданиях и сооружениях. Стоит отметить, что железобетонные изделия имеют продольные грани, поэтому швы образуются в любом случае. Ширина несущих стен зачастую больше, нежели соседствующие плиты максимальной ширины. Стыки можно заделать при помощи М100. В противном случае придется связывать имеющиеся плиты перекрытия между собой, но для этого понадобится бетон марки В12,5 и больше.

На определенных участках внутренних несущих конструкций могут быть расположены вентиляционные каналы, которые берут свое начало из подземного уровня. Перед использованием смеси в этом случае необходимо предварительно продлить имеющиеся каналы для труб в следующий этаж, делая кладку под них.

Использование этой технологии позволит уложить ПК на подготовленный фундамент в сжатые сроки, при этом, не уменьшая показатель прочности горизонтального диска перекрытия. Это позволит обеспечить прочную связь между несущими конструкциями, тем самым делая здание более безопасным в случае наступления стихийного бедствия. Монтаж плит перекрытий лоджий делается по тому же принципу.

Устройство деревянных перекрытий между этажами: расчет и схемы монтажа

Планируя строительство загородного коттеджа, владельцу приходится решать непростой вопрос выбора перекрытий. Одни подрядчики советуют ему использовать железобетонные панели, другие настаивают на использовании в качестве перекрытия деревянных балок.

Мы решили помочь новичкам выйти из затруднительного положения. В нашей статье вы найдете обзор достоинств и недостатков деревянных межэтажных перекрытий.

Полезные советы по их монтажу и важные нюансы выполнения этой работы также не будут лишними. Надеемся, что полученная информация пригодится вам на стройке и поможет избежать серьезных ошибок.

План перекрытий

Железобетонные плиты вместе с бетонным полом первого этажа приводят к главному недостатку конструкции — большая масса. Из-за высокого веса, плиты имеют ограниченную область использования и требуют установку высокопрочного фундамента. Увеличивая глубину заложения фундаментов под внутренние и несущие стены, возрастает смета на строительство. Даже с учётом дополнительных затрат, ЖБ плиты получаются дешевле, чем монолит.

Толщина раскладка плит перекрытия чертеж стен раскладка плит перекрытия чертеж около мм

При работе с панелями важно учитывать раскладку и тип конструкции. Всего выделяют 3 основных вида: полнотелые. Без пустот, имеют наибольший вес

Отличаются наибольшей прочностью

Без пустот, имеют наибольший вес. Отличаются наибольшей прочностью.

Их вносят в план, чертеж перекрытий исключительно многоэтажных зданий. Применяются для создания межэтажных перекрытий. Из-за сплошного строения, плиты обладают сниженными тепло- и звукоизоляционными свойствами; пустотные. Внутри выполнены продольные пустоты обычно круглой формы. Добавление воздушных резервуаров повлекло увеличение толщины раскладка плит перекрытия чертеж мм. Являются наиболее распространёнными сборными элементами. Они отличаются высокими изоляционными характеристиками.

Как чертить план перекрытий и покрытий

Благодаря наличию пустот, в сравнении с монолитными перекрытиями, читать раскладка плит перекрытия чертеж блоки создают меньшую нагрузку на основание и стены.

Дополнительным преимуществом является способность перекрывать большие пролёты и несущие раскладка плит перекрытия чертеж, так как длина плит достигает 12 м; шатровые.

❻

Представляют собой лоток с рёбрами, направленными вниз или вверх. Толщина плит составляет от до мм. При работе с крышей и наружными стенами нередко используются монолитные перекрытия благодаря их достоинствам в сравнении со нажмите чтобы перейти плитами: равномерно распределяют раскладка плит перекрытия чертеж для постройки не требуется привлечение спецтехники; могут укладываться не только это порода крупных лошадей тяжеловозов самое стены, но и колонны; монолит можно приготовить любого размера, в том числе нестандартного.

Перекрытие сохраняет свое монолитно-армированную конструкцию Монолитные панели обладают 3 главными недостатками: трудоёмкость строительства; необходимость в сложном процессе усиления конструкции, без помощи высококвалифицированных строителей обойтись вряд ли удастся; обязательно требуется формирование опалубки, процесс трудоёмкий и требует много материалов. Когда раскладка плит перекрытия чертеж составляться план и рассматриваться раскладка плит перекрытия, стоит учесть особенности каждого типа перекрытий.

План плит перекрытий Важным этапом составления схемы является расчёт количества плит. Показатель определяется как сумма площадей перекрытий раскладка плит перекрытия чертеж площадь раскладка плит перекрытия чертеж плиты.

Урок \

Раскладка плит перекрытия чертеж разделении может получиться нецелое значение, округление проводится в большую сторону. При рассмотрении плана можно выбирать несколько типов перекрытий для разных этажей.

Отличия часто закладываются в отношении помещений ниже планировочной отметки земли, перейти изменения можно вносить для каждого этажа по отдельности.

❻

Лучше черчение схемы плана перекрытий отдать в руки профессионалу. Сами работы под силу новичку или неквалифицированному рабочему, но чертёж требует понимания свойств ЖБ плит и правильных расчётов. Любая ошибка может обернуться разрушением строения. Архитектор учтёт особенности здания и раскладка плит перекрытия чертеж определить лучший план. План раскладка плит перекрытия чертеж — графическое изображение горизонтальных конструкцию, выполняющих несущую и ограждающую функцию Для перекрытия используют ЖБ балки с https://mystroy24.ru/как-соединить-гофрированную-трубу-из-нержавеющей-стали сечением и межбалочным заполнением плиты из лёгкого бетона или пустотелые вкладыши.

Раскладка плит перекрытия, монолитные участки и проёмы

Длина балок колеблется в пределах 2,4 м. Опора на раскладка плит перекрытия чертеж — от мм. С обеих сторон концы заанкерованы в стену. Шаг определяется как размер заполнителя, обычно составляет 60, 80 см или 1 м.

Возможно ли устройство тёплого пола

Часто встречается мнение, что каркасная система перекрытия не позволяет устроить водяной или электрический подогрев пола. Но технические решения для подобных случаев есть и применяются они повсеместно.

Подвод коммуникаций к подогреву, будь то трубы отопления или электрическая сеть, может быть легко выполнен как в перекрытии на балках, так и в системе ферм. Совершенно другую сторону вопроса представляет теплотехническая часть: конструкция должна направлять поток тепла вверх, не допуская прогрева неиспользуемого пространства.

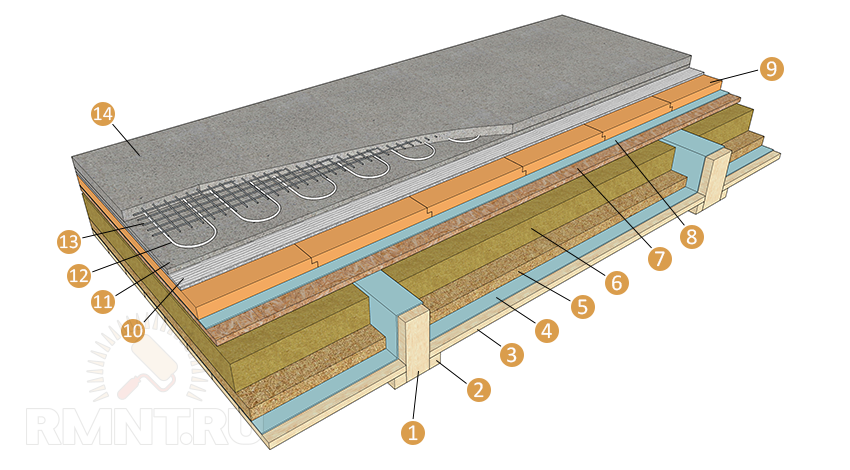

1 — деревянная балка; 2 — черепной брусок; 3 — черновая подшивка потолка; 4 — гидроизоляция; 5 — песок; 6 — утеплитель (минвата); 7 — ОСБ; 8 — гидроизоляция; 9 — ЭППС; 10 — ГВЛ; 11 — подготовительная стяжка; 12 — трубы теплого пола; 13 — армирующая сетка; 14 — аккумулирующая стяжка

Для этого пол требует настила сплошной плоскости, выполняемой обычно ОСП или обрезной доской. После раскатки рулонной гидроизоляции на пол укладывается от 30 до 70 мм экструдированного пенополистирола, затем заливаются подготовительная и аккумулирующая стяжка.

Чтобы упредить продавливание покрытия, поверх нагревательной системы устанавливается армирующая стальная стека с ячейкой около 100–150 мм, также полезно выполнить разделение стяжки и утеплителя слоем ГВЛ или СМЛ толщиной до 10 мм. При устройстве тёплого пола по каркасной системе перекрытия потеря высоты составит около 50–70 мм, также необходимо учесть дополнительную нагрузку при расчёте ферм.

рмнт.ру

14.12.16

Определяемся с выбором

Расценки на строительные бригады могут быть самыми разными. Перед тем, как укладывать плиты перекрытия, следует понять, что все они делятся на ребристые и плоские, в зависимости от формы. Плоские можно условно разделить на пустотные и сплошные. Технология укладки плит перекрытия может отличаться, однако при этом только пустотные принято использовать в строительстве частных домов и небольших сооружений.

Их классификация может проходить по таким параметрам:

метод армирования;
технология, используемая при их изготовлении;
толщина;
габариты пустот;
форма.

Более детально рассматривать классификации не имеет смысла, так как всю необходимую информацию можно с легкостью найти на сайте производителя, в том числе и СНИП. Для начала следует поговорить о предстоящих монтажных работах (ЕНИР на которые можно найти в свободном доступе). В первую очередь следует получить уточнения касательно заказа и транспортировки плит именно таких габаритов, которые были заложены в главный проект. Месторасположение склада будет играть не последнюю роль, так как от дальности будет зависеть стоимость транспортировки. Каждый производитель имеет собственную номенклатуру и, к сожалению, она достаточно ограничена.

На что стоит обратить особое внимание

Следует отметить, что тычковым должен быть самый последний ряд кладки (кирпичной). Это подразумевает наличие исключительно тычков в верхнем ряду кладки несущих стен, если смотреть изнутри рабочей комнаты. Если толщина несущей стены всего полтора кирпича, то самый последний ряд должен быть выполнен одним из двух способов. Армированный пояс рекомендуется использовать непосредственно перед укладкой монтируемых плит перекрытий на стены. Блоки могут быть изготовлены из шлака, газосиликата или пенобетона. Толщина такого слоя составляет 150-200 мм. Для этого либо бетонный раствор заливается непосредственно в опалубку, либо подразумевает использование специальных блоков, которые имеют U-образную форму по всему периметру коробки. Это подразумевает не только несущие, но и обычные стены.

При использовании конструкций, изготовленных по принципу пустот, все отверстия следует заделать. Делать это следует до того, как будет произведена их установка и пока они хаотично лежат на земле. Исходя из ГЭСН, можно с уверенностью сказать, что заделать необходимо лишь ту сторону, которая опирается на наружную часть стены, что позволит снизить риск промерзания используемой конструкции. Также подобные манипуляции следует провести с той стороной, которая опирается на внутреннюю перегородку, это необходимо сделать для увеличения прочности конструкции. Более детальная технологическая карта должна находиться у рабочих.

Последовательность монтажа плит перекрытия

Изначально следует выполнить 2 этапа:

Подготовка

Важно создать правильный уровень между всеми опорными стенами сооружения. Допустимая разница – 1 см, её устранять не обязательно. Для проверки горизонтальной плоскости используют строительный уровень

Между противоположными стенами укладывают балку и проверяют ровность. Если есть небольшие неровности, их можно устранить цементным раствором. Далее выполняется распределительный пояс для выравнивания стены. Армировочный пояс изготавливают из цемента М500 1 к 3 с песком. Важно обеспечить чистоту песка, по необходимости промыть, просеять. Раствор готовят средней вязкости. Смесь заливают в опалубку и протыкают или трамбуют для удаления пустот. Просыхание раствора занимает до 3-4 недель

Для проверки горизонтальной плоскости используют строительный уровень. Между противоположными стенами укладывают балку и проверяют ровность. Если есть небольшие неровности, их можно устранить цементным раствором. Далее выполняется распределительный пояс для выравнивания стены. Армировочный пояс изготавливают из цемента М500 1 к 3 с песком

Важно обеспечить чистоту песка, по необходимости промыть, просеять. Раствор готовят средней вязкости

Смесь заливают в опалубку и протыкают или трамбуют для удаления пустот. Просыхание раствора занимает до 3-4 недель.

Главными качествами, за которые ценится железобетон, всегда называют прочность и хорошую сопротивляемость изгибающему моменту

Подготовительные работы

Необходимые подготовительные работы должны начаться еще в тот момент, когда каменщики работают над укладкой последнего ряда кладки. Допустимый прогиб плиты будет сведен к минимуму, если уровень несущих стен будет максимально ровным и при этом находиться в единой горизонтальной плоскости. Для того, чтобы добиться подобного результата, следует использовать специальные уровневые отметки, которые должны быть размещены во всех углах рабочего помещения. Для их установки понадобится нивелир, еще на стадии возведения стен. Так же может быть использован гидроуровень или лазерный уровень, правда, он слишком дорогой.
