• Анкер FHY для пустотелых перекрытий
• >>

Анкер для пустотелых перекрытий FHY Специально для креплений в предварительно напряженных пустотелых плитах перекрытий.

Для крепления:

• Труб
• Вентиляционных систем
• Спринклерных систем
• Консолей
• Стальных конструкций
• Решеток
• Кабельных лотков
• Ворот
• Подвесных потолков

• Описание
• Разновидность
• Применение

• Втулочный анкер с внутренней резьбой пригоден для использования в пустотелых плитах перекрытий из напряженного бетона.
• При закручивании болта или шестигранной гайки конус смещается во втулку, распирает ее в строительном материале и прижимает к стенкам просверленного отверстия.
• Версия из нержавеющей стали A4 используется для наружного применения и во влажной среде.

Достоинства/Преимущества

• Пригоден для пустотелых и полнотелых зон потолочных плит перекрытий из предварительно напряженного бетона.
• Пригоден для всех болтов или шпилек с метрической резьбой.
• Анкер может также устанавливаться за пределами оси пустотелого пространства на расстоянии 5 см от напряженной арматуры.
• Не требуется специальный инструмент.

оцинкованный

Артикул	Товар	Кол-во в коробке	Класс
30138	Анкер для пустотелых перекрытий FHY M6	50	A
30146	Анкер для пустотелых перекрытий FHY M8	25	A
30148	Анкер для пустотелых перекрытий FHY M10	20	A

A4

Артикул	Товар	Кол-во в коробке	Класс
30139	Анкер для пустотелых перекрытий FHY M6 A4	50	D
30147	Анкер для пустотелых перекрытий FHY M8 A4	25	D
30151	Анкер для пустотелых перекрытий FHY M10 A4	20	D

Tип монтажа

• Предварительный монтаж
• Дистанционный монтаж

Советы по монтажу

Информация о болтах и шпильках представлена в специальном каталоге SаMontec

Обращайте внимание на минимально допустимую глубину вворачивания е2 при определении длины болта. Длина болта: Минимальная глубина вворачивания шурупа е2 + Толщина конструктивного элемента tfix + Толщина шайбы = Длина болта

Анкеровка плит перекрытия: правильное расположение анкеров

• Виды крепежей
• Процесс строповки

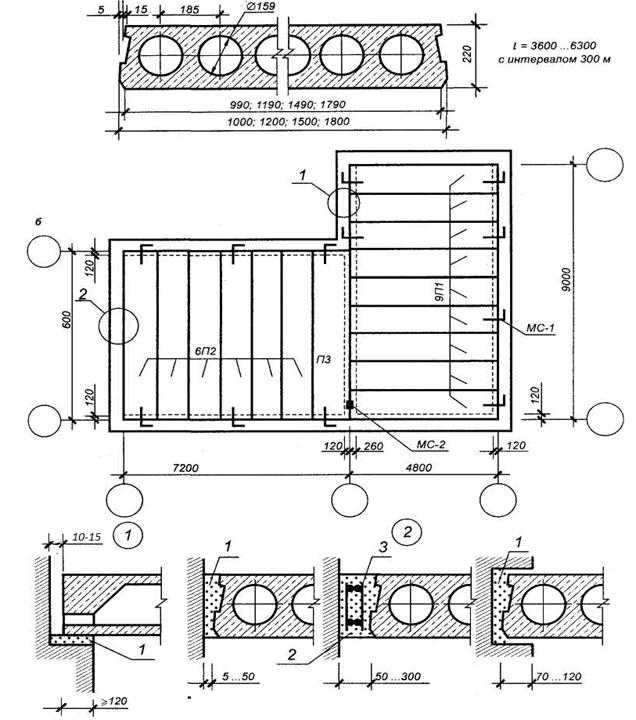

• Схема устройства и фиксации плит

Анкеровка плит перекрытия проводится во время строительства зданий из кирпича, газобетона или железобетона.

Такие перекрытия устанавливаются между этажами, над подвальными помещениями, под чердаками.

Анкерование осуществляется после установки перекрытий на каждом этаже, при этом анкера размещают на расстоянии до трех метров друг от друга, а они, в свою очередь, выступают креплением для смонтированных плит между собой и с каждой из стен.

Анкер плит перекрытия

Анкер – это металлический крепеж, выполненный из оцинкованного либо нержавеющего стального, латунного или другого металлического сплава. Он интегрируется в основание и фиксирует несущий элемент здания, такой как плита перекрытия. Такие крепежи используют во время строительства разных по назначению объектов.

Это могут быть одно или многоэтажные дома, производственные здания, гаражные сооружения и др. Анкера существенно улучшают показатели прочности и устойчивости, а также продлевают эксплуатационный период строений.

Для сейсмически активных регионов схема строповки не только целесообразна, но и просто необходима, ведь при подземных толчках с высокой амплитудой укрепленные междуэтажные перекрытия будут медленнее проваливаться, что поможет спасти не одну человеческую жизнь.

Виды крепежей

В зависимости от типа постройки, места использования и несущего элемента можно выделить 5 видов анкеров:

1. Клиновые – болты с втулкой распорного типа и шляпкой в виде конуса. Они устанавливаются в плотные структуры, такие как бетон или полнотелый кирпич. Анкеровка осуществляется благодаря трению втулки об отверстие в несущей стене. Из преимуществ такого элемента можно отметить скорость и доступность установки, а недостатком является то, что его невозможно использовать повторно.
2. Втулочные – по своему принципу действия аналогичны клиновым элементам. Их также применяют для сцепления полнотелых конструкций между собой. Их достоинства выражаются в простом монтаже, в том числе и сквозном, а минусом можно считать слишком большие отверстия для соединения.
3. Забивные – втулки, надрезанные на одном конце. При механическом воздействии (ударе) на их поверхность втулка распирается клином, интегрированным в саму деталь. Этот анкер подходит для строповки полнотелых, лишенных эластичности строительных материалов, таких как камень или бетон. Соединение осуществляется благодаря трению и внутреннему упору. Положительно то, что здесь также наблюдается оперативный монтаж и устойчивость к механическим воздействиям, но сложности в том, что в данном случае предъявляются высокие требования к точности зазоров для соединения.
4. Химические – склеивают конструкции путем закачки клея в канал крепежа. Они одинаково хорошо подходят для всех материалов. К достоинствам хотелось бы отнести простоту установки, а явным недостатком есть их высокая стоимость.
5. Анкеры специального применения – отдельная категория крепежных элементов, которые, в свою очередь, делятся на три подвида: рамные (для оконных и дверных профилей), потолочные (для подвесных конструкций), фундаментные, а также Молли, предназначенные для полых внутри или слабонесущих основ.

Процесс строповки

Междуэтажное соединение – это анкеровка пустотелых железобетонных панелей, которую выполняют после каждого перекрытия, учитывая чердачное и подвальное. В данном случае плиты соединяют между собой и с несущей стеной.

Схема фиксации зависит от наличия или отсутствия на перекрытиях специальных монтажных петель и самого основания. Если здание построено из элементов с высокой плотностью, для строповки задействуют Г-образные крепления, длина загиба у которых составляет 30 – 40 см, а устанавливаются они на расстоянии 3 м друг от друга.

Глубина опирания плит перекрытия

Первое, о чем следует подумать еще до начала строительства – это размеры плит перекрытия и, соответственно, размеры помещений в свету, чтобы эти плиты могли достаточно опереться на стены.

Для сборных плит ПК, с арматурой по ГОСТ 5781-82, в типовых сериях прописана глубина опирания 100 – 110 мм. Недостаточная глубина опирания плит грозит обрушением или разрушением плиты, а чрезмерная – превращает шарнирное опирание (на которое изначально рассчитана плита) в защемление, что в свою очередь вызывает перенапряжение в верхней зоне плиты и может привести к ее разрушению. Опирать плиту более, чем на 240 мм не желательно.

Итак, если у нас в наличии есть плиты длиной 3,6 м, то расстояние в свету меду стенами должно быть не менее 3,6 – 2∙0,24 = 3,12 м и не более 3,6 – 2∙0,1 = 3,4 м.

Чем объясняется минимальная глубина опирания плиты? Это не просто такая величина, при которой плита не соскользнет с опоры (не соскользнуть она может, если повезет, и при меньшей глубине). Здесь есть еще требование, по которому рабочая арматура плиты должна быть заведена на опору на определенную глубину для нормальной работы конструкции. Это понятие называется анкеровкой арматуры на опоре, и оно должно строго соблюдаться. Допустимый минимум для шарнирно опирающихся плит при арматуре по ГОСТ 5781-82 – 100 мм. Для арматуры по ДСТУ 3760:2006 ситуация хуже. Даже при использовании специальных анкеров на концах стержней (приваренных шайб, пластин), минимальная глубина опирания должна быть не меньше 10d (где d – это диаметр арматуры плиты) – согласно п. 2.3.2.5 «Рекомендаций по применению арматурного проката по ДСТУ 3760 при проектировании и изготовлении железобетонных конструкций без предварительного напряжения арматуры».

Поэтому, если вам попались плиты без предварительного напряжения, армированные прокатом по ДСТУ 3760, очень внимательно отнеситесь к их глубине опирания. Особенно, в тех плитах, которые нарезаются нужной вам длины – уж в них точно никаких анкерующих устройств на концах стержней нет, а значит глубина опирания будет не минимальной (10d), а расчетной. А это уже цифры совсем других порядков – для d = 20 мм, например, длина анкеровки арматуры равна 800 мм при бетоне В25, а это абсурдно большое число. Поэтому очень внимательно относитесь к железобетонной продукции, предлагаемой рынком.

А проектировщикам отдельно хочу написать. Если вы закладываете в проекте плиты по типовым сериям, указывайте обязательно, что арматура должна быть по ГОСТ 5781, а не по ДСТУ 3760, и замена ее без серьезных переделок недопустима.

Вернемся к стандартной глубине опирания, предлагаемой нам типовой серией 2.140-1 вып. 1.

Такая глубина особенно удобна при опирании на стены из кирпичной кладки, т.к. она кратна размерам кирпича: 110 мм + 20 мм шва – это как раз 130 мм, которые занял бы кирпич 120 мм со швом в 10 мм. Поэтому еще на этапе продумывания размеров рекомендуется учитывать все нюансы, вплоть до удобства производства работ.

Анкеровка фундаментными болтами

Такое название присвоено различным формам стержням с резьбой, выполняющим самые различные функции.

Основные модификации:

1. Стальной стержень сечением 16…48 мм, при длине от 50-ти см до 2,5 и более метров, с загибом внизу под прямым углом или приваренной пластиной. В верхней части нарезана метрическая резьба для навинчивания 2-х гаек с шайбами.
2. Прямой болт с нарезанной с обоих концов резьбой. В комплект входит анкерная стальная плита с центральным отверстием, квадратные стальные шайбы и гайки. Может укладываться в устроенных колодцах.
3. Крепёж в виде составных стержней, соединяемых длинными втулками с нарезанной внутренней резьбой.
4. Гладкие стальные стержни с нарезанной резьбой в верхней части.
5. Стержневые изделия с верхней резьбой и утолщением внизу. Фиксация осуществляется при использовании разжимной цанги и конической втулки. Такой крепёж отличается возможностью установки в готовые фундаменты.

При помощи анкерных фундаментных болтов выполняется крепление к фундаментной конструкции различных ростверковых конструктивов, нижних венцов деревянных зданий, связки с фундаментов наружных стен, колонн, различного оборудования и станков. Также часто при помощи их производится усиление оснований инженерных сооружений путём крепления стальных профильных деталей (двутавров или швеллера).

Особенности анкеровки разными способами

Схема анкеровки плит указывается в проектно-технической документации на строительство объекта. Но если дом строится без проекта, можно воспользоваться универсальным планом размещения анкерных связей (рис. 9):

• соседние плиты анкерятся между собой П-образными перемычками;
• дополнительно все соседние ЖБИ крепятся поперечными связями;
• 2 крайние изделия соединяются между собой диагональной обвязкой;
• плиты со стенами связываются Г-образными анкерами с загибом в пределах 400-500 мм.

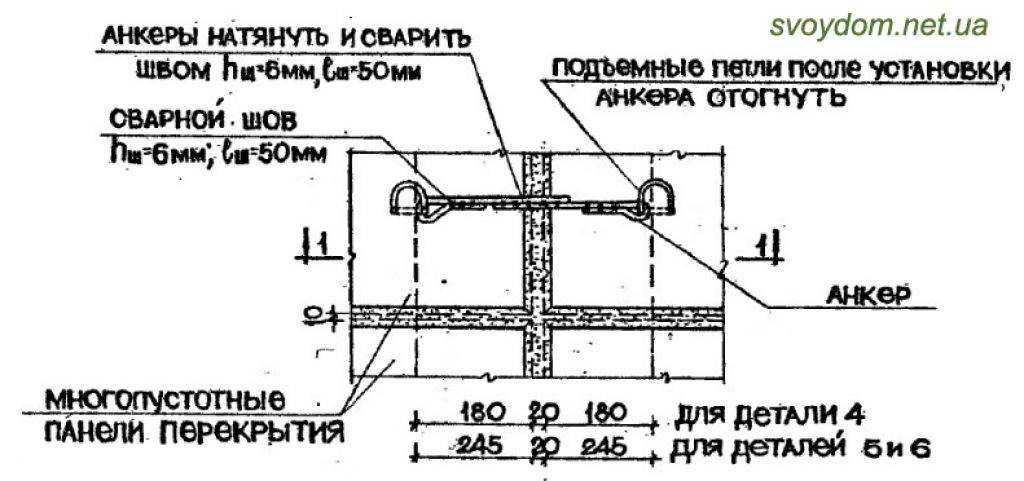

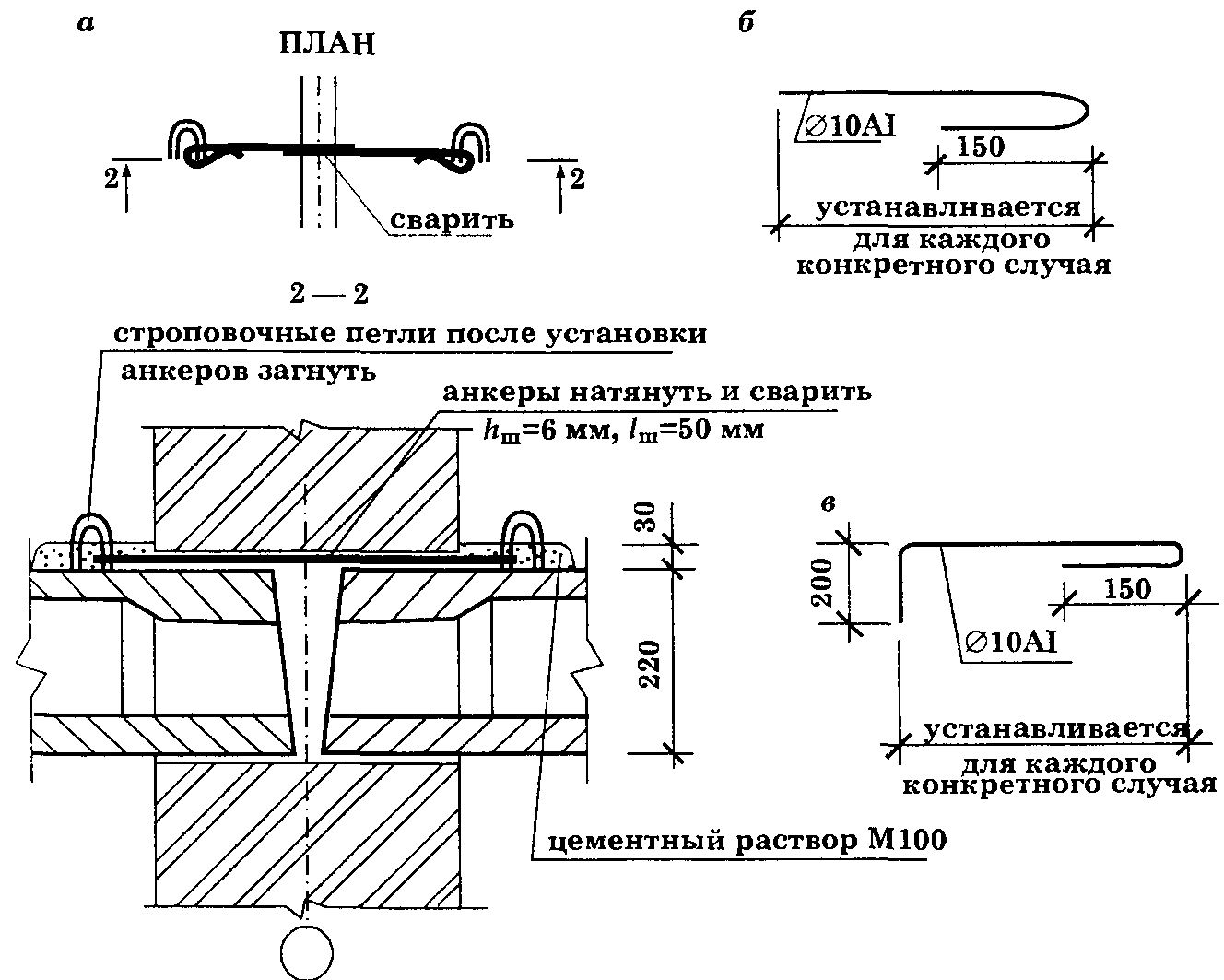

Рисунок 9. Схема анкеровки плит при сооружении перекрытия

При использовании арматуры класса A-III анкера делаются путем загибания концов с их продеванием по-отдельности в монтажные петли плит и последующей сваркой. Перед привариванием прутков между собой их нужно хорошо натянуть.

Наглядно процесс анкеровки прутком 10 мм с применением сварки показан в следующем видео:

Анкеровка с применением вязальной проволоки диаметром 4-6 мм принципиальных отличий по расположению связей от способа с использованием арматуры 10 мм не имеет. Единственное – в этом случае вместо сварки выполняется скрутка двойной проволокой.

Детально процесс скручивания и натягивания анкерных связей из вязальной проволоки показан в следующем видео:

Еще один эффективный способ анкеровки – устройство бетонного кольцевого анкера. По конструкции он не отличается от традиционного монолитного армопояса, но сооружается он в одной плоскости с плитами, а не под ними. Этот метод характеризуется большой трудоемкостью и наиболее оправдан в регионах с повышенной сейсмоопасностью и при необходимости закрепления изделий, конструкция которых не предполагает наличия монтажных петель.

Фото 10. Подготовка к сооружению бетонного кольцевого анкера

Показатели для расчета

Для максимально точного расчета длины анкеровки армирующих элементов во внимание принимают следующие данные:

• сечение арматуры;
• вид профиля;
• марку бетона;
• длину конструкции и глубину укладки армирующих элементов;
• метод заделки стержней;
• напряжение в месте сцепления.

Быстро произвести расчет величины позволяет таблица. В ее состав могу входить разные показатели. Подобные таблицы входят в состав программ для расчета анкеровки на ПК. Использование таких методик приемлемо для непрофессионального строительства. В профессиональной сфере так проводят предварительные расчеты. Окончательный показатель рассчитывают по формулам.

Для проведения расчетов с использованием формул необходимо иметь инженерное образование и опыт в сфере строительства. Начинающие строители могут:

• воспользоваться услугами профильных компаний;
• определить приблизительное значение при помощи таблиц, графиков и программ.

Учитывая тот факт, что от качественной анкеровки зависит окончательный результат строительства и прочность конструкции, рекомендовано заказывать расчеты в специализированных фирмах. Лучше оплатить работу специалистов, чем впустую потратить дорогие строительные материалы.

Анкеровка кирпичной кладки

Использование анкеров необходимо для крепления козырьков, навесных фасадов, ограждающих конструкций и поддержки других тяжёлых конструкций, включая мебель.

По способам крепления к кирпичным стенкам различают следующие виды анкеров:

• крепление болтом с гайкой на конце. Обеспечивает тесное соединение со стеной и надёжную фиксацию тяжёлых элементов. Чаще всего это навесы, ограждения и различные металлические конструкции
• болты с двухсторонними гайками. Обеспечивают надёжную фиксацию на кирпичных стенах громоздких тяжёлых толстостенных металлоконструкций;
• крепёж с небольшими колечками на конце для подвески к кирпичной кладке различных больших и тяжёлых элементов;
• анкера из латунных сплавов, при небольшой прочности по сравнению со стальными, обладают высокой устойчивостью к негативным химическим воздействиям и неподверженностью коррозии.

Анкерами соединяются двухслойные кирпичные стены. Ограждающая и несущая части могут соединяться гибкими связями. Стержневые анкера используются сечением до 8-ми мм, материал — нержавеющая сталь или композит.

Детали могут быть забивными или закладными. Первые забиваются в закреплённые в стенах небольшие дюбеля, а вторые закладываются горизонтально в кирпичную кладку в процессе её возведения.

Для всех разновидностей анкеров отверстия сверлятся только в кирпиче и строго под прямыми углами. Сверление не рекомендуется выполнять при помощи перфораторов, лучше использовать электрические дрели. Недопустимо размещение крепежа в межкладочных швах, так как надёжной фиксации получить будет невозможно.

Правила и технология монтажа плит перекрытия

Весь процесс можно разделить на четыре этапа:

• подготовка горизонтальной плоскости фундамента, на которую будут укладываться плитные блоки;
• монтаж перекрытия;
• крепление к фундаменту, этот процесс называется анкеровкой;
• заделка зазоров и технологических отверстий.

Подготовительный этап

В независимости от того, из каких материалов был возведен ленточный фундамент, всегда присутствует большая вероятность, что его верхняя горизонтальная плоскость имеет перепад и неровности. От них надо избавиться. Как это сделать, зависит от величины перепада.

1. Если это значение небольшое, до 5 см, то выравнивание производят цементно-песчаным раствором с добавлением щебня или без такового. При этом щебень должен быть мелкой фракции. В заливаемый слой обязательно укладывают армирующую сетку.
2. Если перепад составляет 5-10 см, то выравнивание проводят кирпичами.
3. Если значение больше 10 см, то плоскость фундамента выравнивают бетонным армирующим поясом, который заливают в установленную опалубку.

Чтобы не делать все это, нужно просто точно провести сооружение фундаментной конструкции

Особое внимание уделить горизонтальному расположению верхней плоскости

Укладывали ли вы когда-нибудь плиты перекрытия своими руками?

ДаНет

Монтаж плит

Перед тем как уложить плиты перекрытия на фундамент, необходимо разобраться в их раскладке. Существуют четки нормативы, которые надо обязательно учитывать.

1. Если был залит бетонный фундамент, или он был собран из фундаментных блоков, то размер опирания плит перекрытия на фундамент не должен быть меньше 6 см.
2. Если фундамент – это кирпичная конструкция, то опирание не должно быть меньше 12,5 см.
3. Первая и последняя плита не должны быть уложены на стены, которые расположены вдоль самих плитных изделий. Обязательно оставляются просветы шириною до 25 см, которые впоследствии надо будет заложить.

В строительных СНиПах нет строгих правил по поводу наличия или отсутствия скрепляющего раствора, на который укладывают перекрытие. Но лучше его использовать. Обычно для этого применяют цементно-песчаный раствор марки не меньше М100. Его замешивают на просеянном песке, чтобы в нем не было камешков. Последние могут стать причиной перекоса устанавливаемых бетонных изделий.

В правилах укладки присутствует несколько требований, которые надо придерживаться:

1. Скрепляющий раствор наносится толщиною 2 см. В него надо уложить арматурный каркас в виде решетки или отдельных продольных стержней, изготовленных из арматуры диаметром 8-12 мм.
2. Так как плиты, используемые в частном домостроении, это пустотелые изделия с отверстиями по торцам, то необходимо до начала укладки их на фундамент провести заделку этих отверстий с двух сторон. Чаще всего для этого используют теплоизоляционный материал, к примеру, минеральную вату, которую заворачивают в полиэтиленовую пленку. Отверстия после утепления обязательно заделывают цементным раствором.
3. У плитных изделий две стороны: одна гладкая, другая шероховатая. Укладку надо проводить гладкой стороной вниз. Она будет формировать потолок в подвале. Все дело в том, что бетонные изделия заливаются в формы. Так вот нижняя плоскость ложится на гладкую металлическую поверхность, а верхняя затвердевает на воздухе, поэтому она и имеет шероховатости. При этом надо добавить, что нижняя гладкая сторона все время работает на растяжение, а верхняя на сжатие. Поэтому в нижнюю часть укладывается более мощный арматурный каркас, чем в верхнюю.
4. Последовательность монтажа определяется проектом дома. Строгих требований в этом плане нет. Но обычно начинают монтировать с одного из краев будущего строения, укладывая остальные элементы по порядку. Если внутри дома будет подниматься несущая стена, под которую возводят стенку фундамента, то плиты не должны закрывать ее. То есть несущая конструкция должна опираться на фундаментный элемент, а не на перекрытие дома.
5. Не стоит пренебрегать техникой безопасности. Главное – это правильное поднятие груза. Здесь требование одно – стропы подъемного механизма должны располагаться относительно друг друга под углом не больше 90°. Каждая плита крепится к крюку подъемного крана четырьмя стропами. Об этом водитель спецтехники осведомлен, но контролировать это надо обязательно.
6. После монтажа бетонных изделий на раствор, есть 10 минут, чтобы их поправить. То есть пододвинуть друг к другу или выровнять по торцам. Для этого используйте ломы.

Читайте еще: Как правильно уложить песчаную подушку под фундамент.

Технология устройства

Анкер удерживается в основе строительного материала 3 способами. Это упор, закрепление путем монолита (замоноличивания или склеивания) и трение.

Схема технологии анкерного устройства.

1. Удержание принципом трения. Нагрузка, которую берет на себя анкер, передается основе материала путем трения самого анкера о материал. Для трения обеспечивают присутствие распирающей силы, ее можно получить путем распора пластикового дюбеля или металлической цанги.
2. При упоре нагрузка компенсируется за счет внутренних сил сопротивления плит перекрытия к излому или смятию и возникает, как правило, на глубине приспособления. Принцип такой работы приходится на болты для фундаментов, цанговые металлические анкера и т.д.
3. При креплении путем монолита нагрузки, которые воспринимаются анкером, компенсируются за счет внутренних касательных напряжений в области касания монолитного материала и приспособления. Такой принцип работы применяется в области клеевых анкеров, залоговых деталей, находящихся без упорных оснований или заделок и т.д.

В строительстве зачастую используют комбинированные принципы для удержания анкера в основе материала.

Рекомендации по анкеровке панелей перекрытия

Анкер – это металлическое крепежное изделие, предназначенное для соединения строительных конструкций путем ввинчивания или заделки в кирпичную, бетонную или каменную кладку. Применяется для построек любых объектов: бань, гаражей, многоэтажных и частных домов, заводов и прочего. Анкеровка плит перекрытия производится в кирпичных, железобетонных, пенно-, газобетонных зданиях, она позволяет сделать их более надежными и предотвратить преждевременное разрушение.

Болт моли – винт для фиксации основ с малой несущей способностью.

Крепежное соединение удерживается в конструкции 3-мя способами:

1. С помощью трения, создаваемого из-за наличия распора в виде металлической цанги или пластикового дюбеля. 2. С помощью упора. Находясь в разных плоскостях, преломленный анкер испытывает компенсационные нагрузки. Это принцип работы фундаментных болтов. 3. Посредством склеивания. Погруженный в монолит стержень без труда удерживается в конструкции, таким образом, осуществляется анкеровка панелей перекрытия между собой.

В строительстве чаще всего используется комбинация всех приведенных вариантов.

Крепление стен с плитами и друг с другом осуществляется с помощью стержней, скоб и специальных металлических пластин. Анкера изготавливают из нержавеющей или оцинкованной стали. Вначале устанавливают коробку с плитами перекрытий, затем приступают к укреплению. Для наружных работ и в зонах повышенной влажности применяют нержавейку.

Следует делать анкеровку каждого этажа перекрытия, в том числе подвала и чердака, чтобы здание могло прослужить дольше.

Усиление анкеровки железобетонных плит перекрытия в стенах из пенобетона или газобетона позволяет увеличить их несущую способность.

В случае же обрушения такого здания при взрыве, землетрясении у находящихся в нем людей будет больше шансов на спасение, так как этажи не смогут быстро сложиться друг на друга.

Крепление стен к плитам

Для сцепления строительных элементов понадобятся:

— анкера подходящего размера, — оборудование для сверления отверстий, — инструменты, позволяющие сгибать стальные элементы для придания им нужной формы, цементный раствор.

Каждый материал имеет свои особенности и потому монтаж креплений осуществляется по-разному. Так анкеровка стен к плитам в кирпичном доме производится с помощью стальных Г-образных элементов на расстоянии 3 м друг от друга. После чего металл аккуратно заделывается раствором шириной 40 мм для предупреждения коррозии.

Для устройства отверстий под коммуникации допускается опирание плит на смежные панели. В этом случае используются изогнутые стержни класса А-П диаметром не менее 12 мм. Составные анкеры требуют сварки.

Для крепления пустотелых плит к блокам из пенобетона или силикатного кирпича используют анкер МКТ из углеродной стали с внутренней резьбой, который ввинчивают в базовый материал. Жесткость узлов обеспечивается с помощью трения. Расстояние между ними должно быть не менее 6 м. Для обеспечения прочности осуществляя кладку на пористые материалы, желательно использовать анкерный пояс.

Рекомендации по связыванию панелей перекрытия

• Все плиты должны быть в одной плоскости, проверка осуществляется по уровню. Разница поверхностей не должна превышать 20 мм.
• Класть блоки нужно так, чтобы до внешнего края оставалось достаточно места для утепления.
• Только после того как все плиты уложены, производится их анкеровка.
• Соединение панелей между собой осуществляется либо с помощью армопояса, либо путем связывания или сваривания торчащей из них арматуры.
• Во время дождя или снега проведение работ должно быть приостановлено.
• При сверлении отверстий в плитах следует следить за тем, чтобы арматура не повредилась.
• Бракованное изделие, не поддающееся ремонту, использовать нельзя, лучше его заменить.
• Перевязка плит перекрытия без проушин (без использования отверстий) допускается в случае создания армопояса.

Применяя анкер нужно учитывать несущую способность конструкции, то есть возможность крепежного приспособления нести нагрузки, стоит обращать внимание на технические характеристики материалов, прочность бетона, в противном случае возможен преждевременный износ или деформация креплений

Возведение основы внутри дома

Когда перегородки делают из тяжелых материалов (кирпича, шлакоблоков), тогда фундамент обязателен.

Опалубка с арматурным каркасом для заливки ленты

Процесс строительства включает такие этапы:

• внутри постройки демонтируют пол;
• отмечают расположение фундаментных траншей;
• выкапывают углубления требуемой глубины (приблизительно 0,5 м) и ширины;
• засыпают дно песчаной подушкой толщиной около 10 см;
• монтируют щиты;
• укладывают гидроизоляционный материал;
• устанавливают внутрь арматурный каркас, связывая его, например, анкерами с основным фундаментом;
• выполняют заливку бетоном;
• поверхность монолита выравнивают, проверяя уровнем.

После набора прочности опорной конструкцией приступают к возведению перегородок. Ширина ленты определяется габаритами используемого материала. Она должна превышать примерно на 5 см с каждой стороны толщину межкомнатных стен.

Легкие перегородки устанавливают даже непосредственно на пол, надежно скрепляя их с ним, потолком и сопрягаемыми стенами. Это делается с помощью создания углублений, применения анкеров или арматуры.

Весь процесс строительства фундамента под межкомнатные перегородки своими руками показан в видеоролике ниже. Строительство фундаментной конструкции, предназначенной для опирания межкомнатных перегородок, при перепланировках необходимо, если планируется использовать тяжелый материал. Простейший вариант – это использование технологии аналогичной возведению ленточного основания. При этом кроме бетона можно использовать различные блоки. Важен правильный расчет, чтобы опора выдержала нагрузку, а перегородка не деформировалась.

Как сделать своими руками

Подготовка

Рассматриваемый фундамент требует обстоятельной подготовительной работы. Плита фундамента должна быть уложена идеально ровно. Для этого осуществляется тщательное выравнивание площадки. Удаляется вся растительность, причем пни выкорчевываются без остатка.

Котлован роется по всей площади постройки глубиной до 50 см (с учетом подушки и толщины плиты). На дне его насыпается подушка из песка и щебня общей толщиной 15-30 см в зависимости от пучинистости грунта. Засыпка производится слоями толщиной 8-12 см с тщательным трамбованием каждого слоя.

Наложение гидроизоляции и утеплителя

После тщательного выравнивания подушки сверху укладывается гидроизоляционный слой из рулонного материала. Наиболее часто используется рубероид, который стелется в 2-3 слоя с перекрытием полос в каждом слое не менее 15-20 см.

По гидроизоляции формируется теплоизоляционная защита. Для утеплителя можно использовать пенополипропилен или пенопласт. Основное преимущество такого материала – высокие теплоизоляционные характеристике при повышенной стойкости к воздействию влаги и низких температур. В качестве утеплителя можно использовать керамзит, который засыпается слоем порядка 10 см.

Советуем почитать: Современные технологии устройства гидроизоляции фундамента

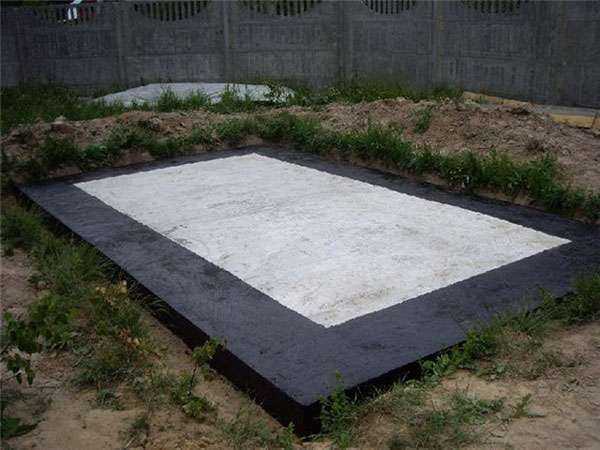

Установка плит

Для покрытия всей поверхности фундамента потребуется несколько готовых железобетонных плит. Они укладываются с помощью подъемного механизма максимально близко друг к другу. Толщина изделий выбирается с учетом нагрузок, возникающих от веса строения.

Для легких, вспомогательных построек достаточно использовать стандартные плиты толщиной 12-15 см. Более тяжелые сооружения требуют установки плит толщиной 25-30 см. При установке изделий стыкуются их стальные стержни. Они должны создавать единую армирующую систему

Очень важно тщательно выравнять поверхность всех элементов относительно друг друга

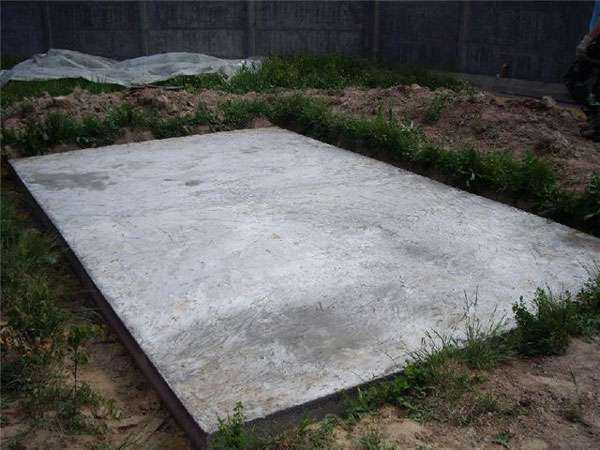

Бетонирование

После укладки плит на стыках между ними возникают зазоры. Их необходимо залить цементно-песчаным раствором. Для этой цели используется смесь цемента (марки не ниже М300) и песка в соотношении 1:3. После высыхания раствора следует нанести выравнивающую стяжку по всей поверхности фундамента.

Она осуществляется таким же раствором и достигает толщины 3-5 см. Главная задача – сформировать идеально ровную поверхность, что контролируется строительным уровнем. Выравнивание производится с помощью правила.

Далее следует обеспечить правильное высыхание стяжки, исключающее ее растрескивание. Для исключения резкой усадки материала производится периодическое увлажнение поверхностного слоя в течение 8-10 суток. Для длительного сохранения влаги рекомендуется укрывать фундамент полиэтиленовой пленкой.

При возведении плитного фундамента своими руками, помимо грузоподъемных механизмов, потребуется следующий инструмент:

• подготовительные работы – лопата, лом, кирка, устройство для трамбовки;
• монтаж плит и укладка защитных материалов – болгарка для резки арматуры, молоток или кувалда для выравнивания, ножницы, нож, плоскогубцы;
• бетонирование – кельма или мастерок, шпатель, правило, терка и полутерок, строительный миксер для приготовления раствора.

Контроль качества фундамента обеспечивается с помощью строительного уровня. Для измерений потребуется рулетка и металлическая линейка.

Плитный фундамент из готовых ЖБИ позволяет существенно упростить и ускорить строительные работы. Он способен обеспечить достаточно надежное и долговечное основание для облегченных построек, причем при возведении их на сложных грунтах. Работы можно осуществить своими руками, но для укладки плит придется привлечь грузоподъемные механизмы необходимой мощности.

Укладка плит

На данном этапе в работе участвует как минимум два человека. Они обеспечивают корректную постановку плиты в месте будущего монтажа. Однако для большей точности и удобства рабочего процесса желательно подключить третьего рабочего, который будет или цеплять панель, или же давать команды крановщику. Начинается укладка от стены – перекрытие должно лечь на слой нанесенного раствора с 2-сантиметровой толщиной. Чтобы смесь не выдавливалась под действием немалого веса плиты, ее следует делать как можно гуще. Точность посадки конструкции также зависит от того, насколько ровно была выполнена финальная кирпичная кладка, но и в случае отклонений при первом подходе к укладке панель можно скорректировать на месте при помощи ломов.

Монтаж панелей ПК

Укладка плит перекрытия начинается с ближнего к крану угла либо от стены с вентиляционным каналом. В любом случае для строповки достаточно двух монтажников. Работы обычно производят с машины, доставившей ПК изделия на объект, чтобы сократить время на разгрузку. Чтобы обеспечить проектное опирание, длина пролетов предварительно измеряется рулеткой.

В картах ТТК подробно указано, как правильно укладывать плиты на фундамент с минимальными затратами времени:

• строповка за монтажные петли – крюками строп либо специальными грузозахватными приспособлениями;
• подача изделия к месту установки – рабочие находятся на безопасном расстоянии, разворачивают панель в проектное положение баграми на весу;
• укладка – после разравнивания постели раствора в него утапливается продольная арматура посредине опорной поверхности (3 см от края для железобетона, 6 см для кладки), плита перекрытия выравнивается с двух сторон, плавно опускается на место, стропы остаются натянутыми.

При необходимости ж/б изделие корректируется ломами в течение первых 10 минут относительно оси стены. Затем стропы ослабляются полностью, нижний работник контролирует горизонталь в двух направлениях.

При монтаже первой плиты фундамент не может использоваться для хождения рабочих, независимо от ширины ленты. Необходимо использовать подмости, стремянки, леса. Затем сборное перекрытие монтируется согласно схеме раскладки, плиты укладывают вплотную друг к другу длинными сторонами. Бетонные (реже пенополистирольные) заглушки обычно укладывают в пустоты по торцам после монтажа всего сборного перекрытия подвала.
