Основные способы усиления перекрытий (жб и монолитных плит)

Для чего необходимо усиливать перекрытия?

Усиление железобетонных плит перекрытия производится с целью восстановления их целостности, рабочих характеристик и в частности – несущей способности. Это выполняется при реконструкции зданий, плановых ремонтных работах, надстройках дополнительных этажей или при обнаружении явных дефектов визуальным осмотром. Также мероприятия по увеличению несущей способности перекрытий могут понадобиться при изменении назначения помещения – например, если в нем предполагается установить тяжелое оборудование.

Самой распространенной причиной образования дефектов на горизонтальных несущих конструкциях является коррозия арматуры – продукты этого процесса увеличиваются в объеме и разрушают окружающий бетон. Также в результате поражения ржавчиной уменьшается сечение прутков армирующего каркаса, что ведет к снижению несущей способности конструкции.

Фото 1. Обвал бетона в результате поражения армирующего каркаса коррозией

Обнаружить проблемные участки довольно сложно, тем более, если они скрыты отделочными материалами

Главное – внимание к деталям. Явные признаки износа плиты перекрытия:

• образование поверхностных и глубоких трещин;
• появление сколов;
• отслоение стяжки на полу или штукатурки на потолке;
• появление темных или светлых пятен на поверхности.

Технология усиления определяется специалистами на основании характера дефектов и конструктивных особенностей горизонтальной несущей конструкции.

Усиление ребристого перекрытия

Усиление ребристых перекрытий производится так же, как и в случае с железобетонными плитами, то есть выполняется набетонка. Соответственно, инструменты и материалы понадобятся те же. Другой вариант – выполнение дополнительных ребер, которые располагают параллельно существующим. Для этого в месте, где будет сделано новое ребро, над пустотелыми блоками заполнения демонтируется бетон. Затем в видимых блоках вырезается часть верхней поверхности, в результате чего открывается их середина. В итоге образуется пространство, в которое после очистки и удаления щебня можно укладывать арматуру, а дальше – бетон.

Благодаря дополнительным ребрам в ребристых перекрытиях уменьшается нагрузка, что делает их более надежными.

Особенности усиления плит перекрытия

При строительстве зданий и сооружений используются различные типы плит перекрытия: пустотные, монолитные и ребристые. В зависимости от типа плиты, условий эксплуатации и характера разрушения инженер-строитель принимает решение какой тип или типы усиления применить. Решение принимается в каждом конкретном случае, производится прочностной расчет усиления плиты перекрытия, а также оформляется и согласовывается технический проект.

На данный момент времени в арсенале конструктора есть следующие технологии усиления повреждённой плиты перекрытия: усиление плит перекрытия углеволокном, усиление плит перекрытия металлическими балками, а также усиление плиты перекрытия сверху или снизу наращиванием арматуры и слоя бетона. Рассмотрим технологии восстановления несущей способности плит перекрытия подробнее.

Усиление пустотных плит перекрытия

Технология усиления и ремонта пустотных плит перекрытия, является одной из самых простых и самых малозатратных. Суть технологии заключается в высвобождении плиты от всех механических нагрузок (оборудование, мебель и пр.). Далее производится механическое вскрытие пустот, установка арматуры и принудительное, под давлением, наполнение пустот высокопрочным бетонным раствором.

Усиление монолитных плит перекрытия

Вид усиления железобетонных изделий этого вида принимается конструктором на основании обследования конкурентного сооружения и расчета величины механических нагрузок. В подавляющем большинстве случаев принимается решение об усилении плиты перекрытия снизу, в зоне изгибающих нагрузок. Разработано и используется две технологии усиления монолитной плиты снизу.

В обоих вариантах присутствует дополнительный арматурный пояс, на который методом торкретирования «набрасывается» дополнительный бетонный материал. Разница заключается в том, что в первом варианте дополнительный арматурный пояс крепится к усиливаемой плите через специальные отгибы, приваренные к вскрытой арматуре усиливаемой плиты. А во втором случае армпояс крепится к стальной полосе, смонтированной на сквозных анкерных болтах.

В ряде случаев применяется технология усиления сверху с устройством железобетонных шпонок, верхнее наращивание в виде дополнительной монолитной армированной плиты и другие технологии. В любом случае при усилении монолитной плиты решаются задачи:

• Эффективное крепление арматурного пояса к ремонтируемой поверхности.
• Установка опалубки.
• Заливка бетонного раствора и уход за залитой конструкцией.

Усиление ребристых плит перекрытия

Ремонт ребристых плит перекрытия предусматривает использование трех технологий. Дополнительное армирование и бетонирование как в случае с монолитными плитами. Установка поддерживающих колонн и усиление несущей способности плиты с помощью шпренгельной арматуры.

Шпренгельная арматура обустраивается по диагоналям усиливаемой конструкции и образуя взаимно пересекающиеся плоскости (ребра жесткости) обеспечивают необходимое усиление и жёсткость усиливаемой плиты перекрытия

Усиление П образных плит перекрытия

Работы по увеличению несущей способности П-образных плит перекрытия могут осуществляться либо наращиванием нового массива армированного бетона, как в предыдущих случаях, так и усилением плит перекрытия швеллером. В этом варианте изгибающие нагрузки на плиту перераспределится на балки из швеллера и несущие стены. Ввиду неэстичности внешнего вида усиления, данный метод используется для ремонта и реконструкции производственных цехов и складских помещений.

Аналогичный эффект получается при усилении монолитных плит перекрытия сверху металлическими балками. Данная технология связывает аварийную плиту своеобразным «корсетом» из сварных швеллеров или двутавровых балок и не допускает ее разрушение.

Усиление железобетонных плит перекрытия углеволокном

Это самая современная технология, позволяющая существенно увеличить несущую способность пииты перекрытия любого вида и типа конструкции. Суть и технический смысл технологии заключается в наклеивании на верхние или нижние поверхности плиты углеродной ленты и ламелей.

Углеродные волокна работают как дополнительное армирование и увеличивают несущую способность конструкции. Учитывая небольшую относительную прочность углеволокна можно говорить, что с помощью данного метода невозможно кардинально увеличить несущую способность плит перекрытия.

Что делать, если укрепление балок невозможно

Если балки перекрытий не повреждены, однако с трудом выдерживают нагрузку и прогибаются, а их укрепление проблематично или нецелесообразно, нужно рассмотреть вариант обустройства дополнительных балок или поставить подпорки под уже существующие. В этом случае несущая способность конструкций будет усилена перераспределением нагрузки на дополнительные балки или стойки. Последние, естественно, будут передавать нагрузку на перекрытия нижнего помещения.

Новые балки-дублёры точно так же, как и существующие, закрепляются в гнезде, обустроенном в несущей стене. Установка же стоек — хоть и более простая задача, однако она зачастую сопряжена с дополнительным нежелательным эффектом — такие опоры могут загромождать пространство и мешать беспрепятственному проходу по помещению. Важна и визуальная составляющая — опоры желательно декорировать для того, чтобы они гармонично вписались в дизайн помещения.

Итак, мы рассмотрели несколько основных, наиболее распространённых способов укрепления балок. Выбор конкретного метода зависит как от степени износа конструкций и нагрузки на них, так и от умений строителя, наличия необходимого инструментария, финансовых возможностей и свободного времени мастера.

Усиление перекрытия из железобетонных плит

Усиление монолитного железобетонного перекрытия выполняется несколькими способами. В первую очередь для работы понадобятся инструменты и соответствующие материалы:

Схема усиления железобетонной плиты перекрытия: 1 – Нижняя армирующая сетка, 2 – Верхняя армирующая сетка, 3 – Стена, 4 – Нижняя усиливающая арматура, 5 – Верхная усиливающая арматура.

• электроперфоратор;
• электрический отбойный молоток;
• бетономешалка;
• сварочный аппарат;
• двутавры, уголки, швеллера;
• шпильки;
• доски для опалубки;
• бетон (цемент, песок, щебень, паста ПВА).

Перед тем как прорезать небольшой проем в , предварительно необходимо установить опорные столбы. Далее нужно выпилить проем и разбить торец электрическим отбойным молотком, чтобы арматура выступила на 15-20 см. Затем к ней по периметру проема приваривается швеллер, снизу ставится опалубка и расстояние между швеллером и бетоном заливается заранее приготовленным бетонным раствором. После того как бетон полностью схватится, временные столбы и опалубку нужно убрать.

При резке крупного проема в железобетонных перекрытиях и при условии близкого расположения друг к другу несущих стен нижнего уровня (6-12 м) необходимо использовать нижнее подвесное подпорочное усиление, закрепленное на стенах

Такое усиление монолитного перекрытия важно выполнить еще до резки проема. Швеллеры или уголки нужного размера устанавливают снизу вплотную возле , максимально близко к месту планируемого проема и двумя концами заводятся в приготовленные заранее ниши (если стены из кирпича)

После этого ниши, расстояние между плитами перекрытия и металлоусилениями зачеканиваются .

Способы усиления деревянной балки перекрытия

Если выяснилось, что несущий элемент требует ремонта, есть несколько методов, которые помогут восстановить способность балки к выдерживанию нагрузок.

1. Наращивание площади сечения. Один из самых эффективных методов. С двух сторон деревянной доски или бруса, поврежденных по тем или иным причинам, устанавливают накладки с толщиной не менее 50 мм. Усиливающие детали могут монтироваться как по всей длине, так и на поврежденном участке. Перед проведением работ следует поднять балку домкратом, чтобы полностью убрать существующий прогиб. Монтаж проводится с помощью винтов или шпилек, проникающих сквозь первоначальный несущий элемент и скрепляющих обе накладки между собой.

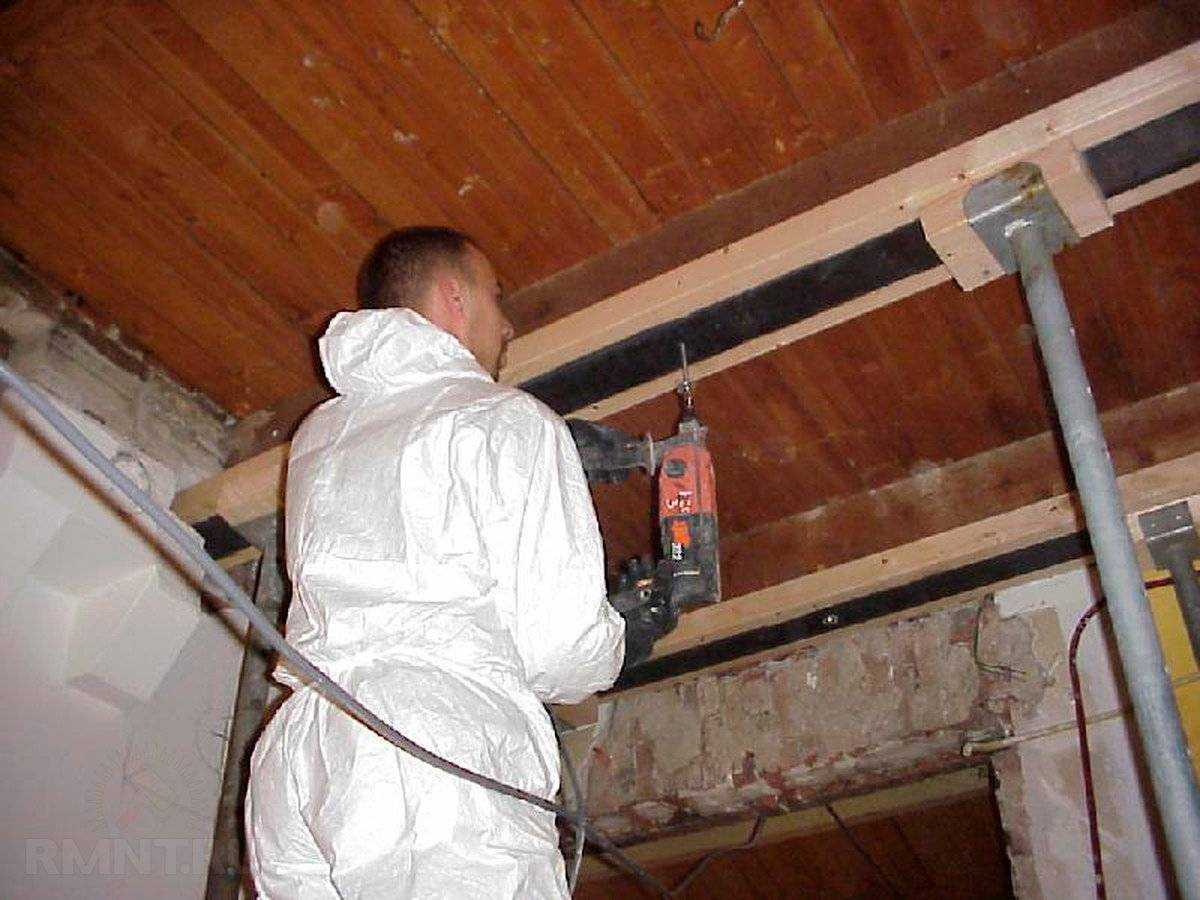

2. Металлические накладки. Вариация на тему предыдущего метода, только в качестве усилителей выступает не деревянная доска, а швеллер либо металлическая полоса.
3. Прутковый протез. Этот метод чаще всего применяют для восстановления несущей способности торцевых частей балок. В качестве материала используют металлическую арматуру. Работы проводятся после установки опоры под поврежденную балку и разборки перекрытия. Восстановленный несущий элемент имеет меньшую способность сопротивляться нагрузкам, чем новый, это следует учитывать в период эксплуатации.
4. Армирование углеволоконными элементами. Современный инновационный метод усиления и укрепления балок перекрытия. Подходит даже в том случае, если нарастить размеры конструкции невозможно. Углепластиковые элементы имеют малый вес и значительную несущую способность. Для ремонта балок используют различные типы углеволоконных материалов – пластины, листы, пруток. Монтаж проводят с применением специального эпоксидного клея, после застывания полученный конструктивный элемент по прочности не уступает стали.

Вне зависимости от выбранного способа реставрации несущей конструкции, необходимо выполнить требования безопасности во время проведения работ. Следует установить опорные поддерживающие стойки или леса во избежание обрушения во время ремонта.

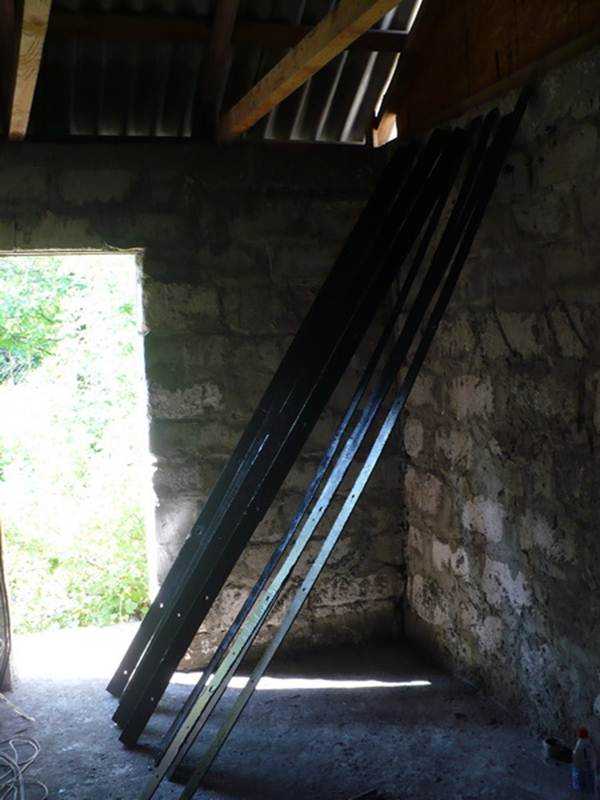

Усиление деревянных балок перекрытия металлическим уголком. Процесс работы

В центре комнаты установил два швеллера высотой в 14 см, прикреплённых друг к другу плоской частью в виде двутавра. Далее купил 4 м балки сечением 70×100 мм (в чём и была моя ошибка, так как удобней было бы использовать балки с сечением 100×150 мм) и закрепил их в швеллере и на несущей стене.

После монтажа крыши (использовал подпорки для стропил, которые опирались на эти балки), появился небольшой прогиб балок. Чтобы избежать дельнейшей деформации, решил усилить их уголком размерами 75×75 мм с одной стороны балки, а с другой, закрепить металлическую полосу толщиной 5 мм и шириной 75 мм.

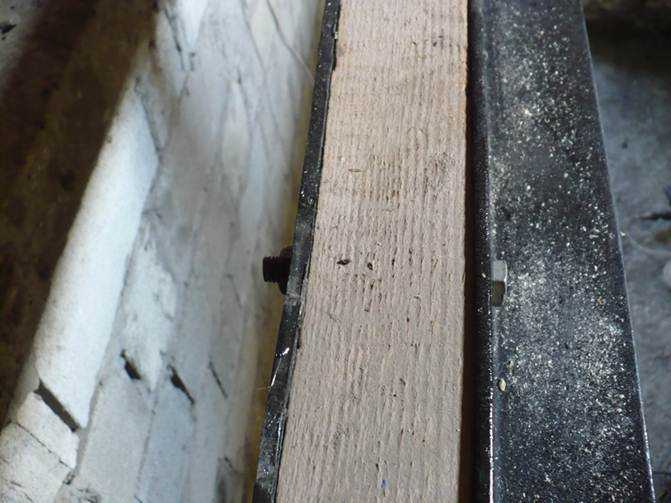

Для стягивания уголка и полосы к балке использовал болты Ф12 длиной 100 мм, которые крепил на расстоянии 400 мм друг от друга

Вот таким образом усилил балки.

Если есть необходимость дополнительно укрепить балки с сечением 50×200 мм при ширине пролета 5 м, могу порекомендовать для усиления конструкции закрепить металлическую полосу толщиной 5 мм и шириной 75-80 мм по диагонали к центру с обеих сторон балки.

При этом сначала вдоль всей длины балки надо закрепить шнурок, и при помощи домкрата, посередине приподнять балку выше уровня шнурка и после крепить металлическую полосу.

Если в продаже не оказалось металлической полосы с нужными размерами, можно нарезать на гильотине полосы длиной 1,5 м, и сварить их между собой, получив необходимую длину.

В случае, если необходимо добавить дополнительные балки для усиления потолка в случаях его провисания и прогиба. Для этого необходимо подобрать балку соответствующего сечения, стянуть её уголком и прикрепим торцевой частью к стене.

Также возможно при помощи тарлена устранить провисание и прогиб балок, закрепив его на коньковой части крыши и самой балке. При таком креплении тарлена нагрузка будет перераспределяться на стропильную часть крыши. Однако этот метод применяется только в крайних случаях, если нет возможности добавить дополнительные балки.

Как усилить деревянные ворота от провисания. Как правильно навесить деревянные ворота

Чтобы ваш дачный участок был защищен от посторонних глаз, понадобятся ограждение и ворота. Наиболее популярным материалом для их возведения считается дерево.

Деревянные ворота

Ведь данный материал практичный в использовании, имеет небольшой вес и приемлемую цену. К тому же, деревянные ворота довольно просто заказать уже в готовом виде, останется их только навесить.

Правда и эта процедура требует небольших усилий, ведь перед тем как их установить, понадобятся хорошие опорные столбы и крепкие кованые петли.

Установка столбов

Любая конструкция ворот нуждается в хороших опорных столбах. Ведь именно от них зависит дальнейшая их эксплуатация, но прежде чем приступить к установке столбов, вам понадобиться подготовить необходимые материалы и инструменты:

• деревянный брус 150/150 мм;
• деревянные рейки 40/20 мм;
• цемент;
• щебень;
• песок;
• рулетка;
• лопата;
• строительный уровень;
• ножовка;
• молоток;
• шуруповерт;
• дрель;
• саморезы.

Фундамент для столбов

Когда все необходимые материалы будут подготовлены, можно приступать к установке опор, предварительно сделав все необходимые замеры.

1. Для начала нужно выкопать две ямы, их глубина должна быть не менее 1/3 части самой опоры, то есть для высоты столба 1,8 м, понадобится брус длинной около 2,7 м. Если деревянные ворота не предусматривают встроенной калитки , то предстоит выкопать 3 ямы, последняя будет предназначена под калитку.

1. Затем на дне ям делается подушка из песка и щебня около 15 см, все это необходимо утрамбовать.

1. Далее необходимо приготовить раствор: для этого понадобится цемент, мелкофракционный щебень и песок. Для приготовления лучше использовать бетономешалку, это упростит процесс работы.

1. Потом столбы нужно установить в ямы и залить раствором, не забывая его утрамбовывать, чтобы не осталось воздуха.

1. Установленные столбы нужно зафиксировать деревянными рейками, чтобы они не накренились. Для этого с помощью уровня проверяется вертикальность стоек, а потом они между собой скручиваются рейками, этим конструкции придается жесткость. Также по бокам столбы закрепляются с помощью распорок.

1. Когда такая конструкция будет установлена, снова нужно проверить вертикальность и оставить на пару недель, до полного застывания раствора.

Столбы для деревянных ворот

Подготовка петель

Перед тем как навешивать деревянные ворота, необходимо будет приобрести кованые петли. Это лучше сделать в кузнечной лавке, так как в строительных магазинах не всегда можно встретить подходящую модель, которая не только сможет выдержать вес ваших ворот, но и подчеркнуть их индивидуальность.

Действительно, кованые петли не только выполняют механическую функцию, они также отвечают за эстетический вид. С их помощью деревянные ворота приобретают поистине красивый и неповторимый вид. Исполнение может быть настолько разнообразным, что конструкция ворот сразу превращается в произведение искусства.

Желательно, чтобы по своей длине кованые петли занимали приблизительно половину створок. Во-первых, это придаст конструкции большей жесткости, во-вторых, они намного красивее будут смотреться на общем фоне ворот. Толщина их должна составлять около 5 мм, в старину их делали до 8 мм.

Что касается ширины, то тут необходимо отталкиваться от вашего вкуса. Также кованые петли хорошо будут сочетаться с коваными накладками, которыми также можно украсить ворота.

Виды столбов для деревянных ворот

Установка ворот

Ворота уже давно готовы, остается их лишь только навесить. Для начала необходимо со столбов снять деревянные рейки. Далее приступить к установке петель. Чтобы установить их вначале на столбах с помощью ножовки делаются углубления, и все оставляется как есть.

Расчет высоты нижних петель должен производиться с отступом под технический просвет между воротами и поверхностью грунта. Составлять он должен приблизительно 10 см.

Затем створки ворот необходимо положить на ровную поверхность и произвести монтаж петель. Сделанные замеры со стоек переносятся на деревянные ворота и делаются отметки.

Потом подготовленные кованые петли нужно приложить к створкам и на месте отверстий засверлить под саморезы тонким сверлом 3 мм, это для того чтобы при закручивании не лопнула доска. Также можно сделать отверстия и под заклепки.

Если петли съемные, то их обратную часть сразу можно установить на столбы, если же нет, то придется поднимать всю створку, а потом их прикручивать.

Когда установка будет закончена, нужно проверить работоспособность ворот, они должны легко открываться и закрываться.

При наличии отдельной калитки, нужно проделать туже самую процедуру, как со створками.

Изготовление металлических перекрытий по выгодной цене от производителя из Новосибирска!

При возведении быстровозводимых зданий широко используются металлические перекрытия, ставшие популярными благодаря ряду преимуществ, выгодно отличающих их на фоне аналогов. Выполняя несущую и ограждающую функции, они эффективно распределяют весовую нагрузку на фундамент здания, обеспечивают его устойчивость и безопасность даже при высокой этажности объекта. Вместе с тем стальные перекрытия отличаются долговечностью, обуславливаемой прочностью материалов, используемых при их изготовлении. Также они огнеупорны, устойчивы к суровым погодным условиям, могут использоваться в условиях Крайнего Севера. Высокие прочностные характеристики стальных перекрытий позволяют применять их в качестве основы для строительства крупных промышленных объектов, функционирование которых сопряжено с работой в агрессивных условиях.

Сборные и монолитные металлические перекрытия от ПСХ «Альянс».

Производственно-строительный холдинг «Альянс» предлагает сборные и монолитные металлические перекрытия. «Альянс» гарантирует высочайшее качество каждого металлического перекрытия, поскольку осуществляет их собственное производство по чертежам заказчика, используя исключительно первоклассное сырьё от проверенных поставщиков. Надёжная обработка и покрытие всех металлических конструкций обеспечит надёжную защиту от ржавчины и продлит срок их службы.

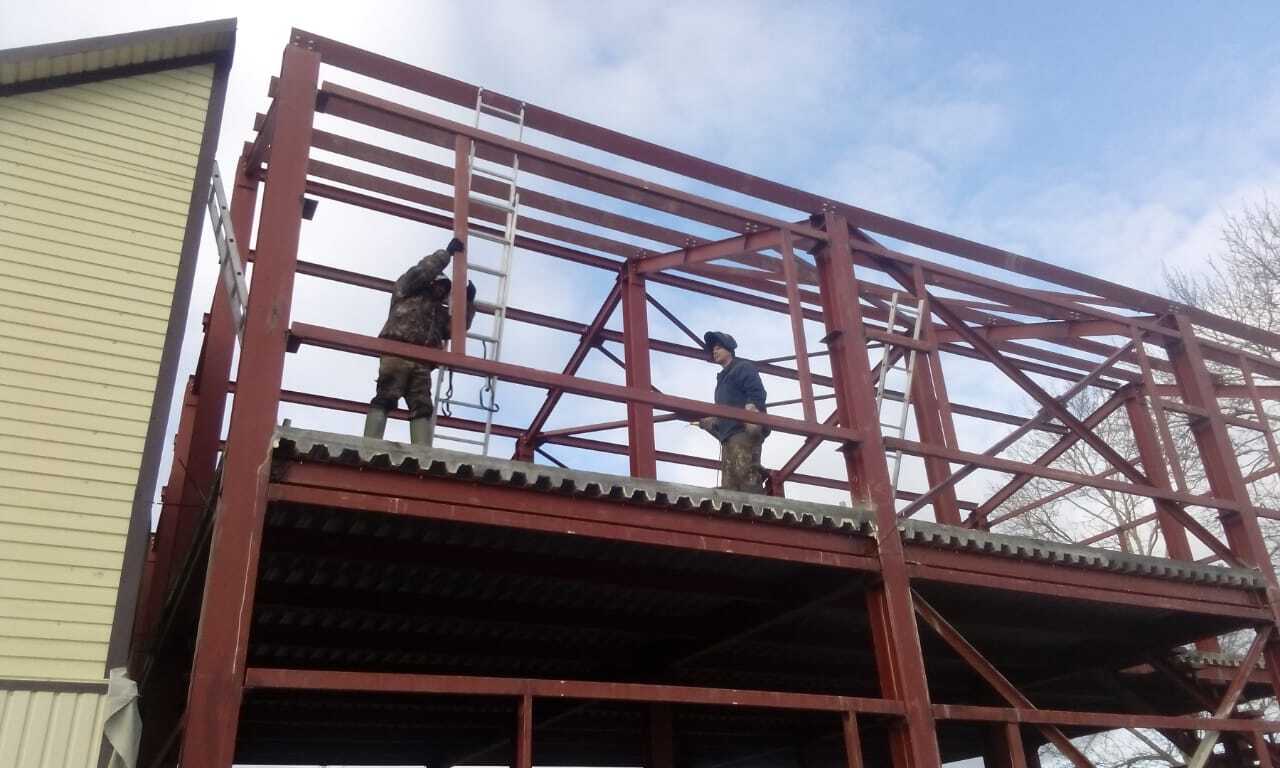

Металлические перекрытия на проекте Мильково, Камчатка:

Металлические перекрытия на проекте Краслесинвест, Богучаны:

Металлические перекрытия для разных этапов строительства.

ПСХ «Альянс» готов реализовать проект любой сложности и приступить к выполнению задачи на любом этапе, предлагая проектирование и производство металлических перекрытий для строительства новых зданий, а также перекрытия для усиления металлических балок уже существующего объекта. Использование продукции «Альянса» при реконструкции здания позволит грамотно распределить весовую нагрузку и повысить прочность каркаса при сохранении всех прочих его характеристик.

Использование металлических перекрытий при строительстве спортивного сооружения в с. Кыштовка:

Расчёт стоимости металлического перекрытия.

ПСХ «Альянс» производит как монолитные, так и сборные стальные перекрытия: первые идеально подходят для крупных зданий промышленного или торгового назначения, вторые выгодно отличаются простотой монтажа и скоростью возведения. Осуществить расчет монолитной плиты перекрытия или межэтажного перекрытия можно исходя из прайс-листа, также уточнить итоговую стоимость металлических перекрытий всегда можно у менеджеров «Альянса».

Альянс – всегда прочно, всегда надёжно.

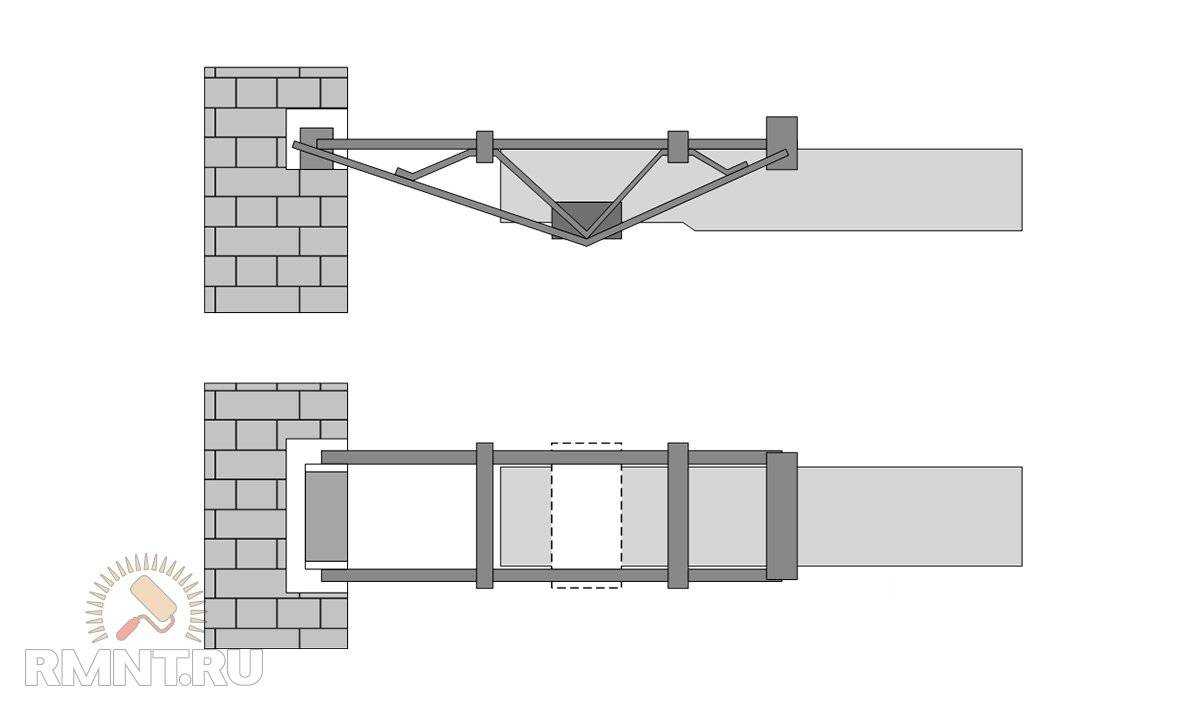

Прутковые протезы

В случаях сильного повреждения участков балок практикуется удаление таких зон и установка на их место прутковых протезов, сделанных из стальной арматуры. Такой метод используется по большей мере при замене торцевых элементов, которые приходят в негодность чаще всего.

В роли протезов выступают обрезки арматуры сечением от 10 до 25 мм. Длина протеза выбирается с расчётом на то, что она должна быть больше на 10%, чем двойная длина повреждённого участка балки. Есть и ограничение длины протеза — он может быть не более 1,2 м.

Перед выполнением работы следует подпереть участок, который будет укрепляться, стойкой для предотвращения возможного обрушения конструкции. Стойки и прогон опоры ставятся на расстоянии от одного до полутора метров от несущей стены. После такого временного укрепления перекрытие разбирается, а сгнивший участок балки спиливается.

Заготовка протеза заводится вертикально в перекрытие, после чего поворачивается в горизонтальную позицию. Конструкция в первую очередь надвигается на балку и затем — в нишу стены. Нужно учесть, что балки, восстановленные с применением протезов, прослужат ещё долгое время, однако прочность обновлённой конструкции, безусловно, будет ниже, чем в случае с новой балкой. Потому нагружать восстановленные балки следует по минимуму.

Усиление деревянных лаг дополнительными накладками

Метод установки дополнительных накладок и усиления лаг возможен как на стадии строительства, так и при проведении ремонтных работ. Для лаг из бруса чаще всего применяется усиление при помощи деревянных накладок и накладок из фанеры или ОСБ плит.

Деревянные накладки используются:

Для усиления механически поврежденных участков лаг;

Для усиления места стыка или сростка лаг;

Для создания дополнительной прочности по всей длине лаги.

а, б, в — усиление лаг деревянными накладками на болтах, г — усиление прутковым протезом

Накладки из ОСБ плит и фанеры в основном применяются на местах стыковки отрезков между собой и в местах, где видны дефекты или имеются незначительные механические повреждения.

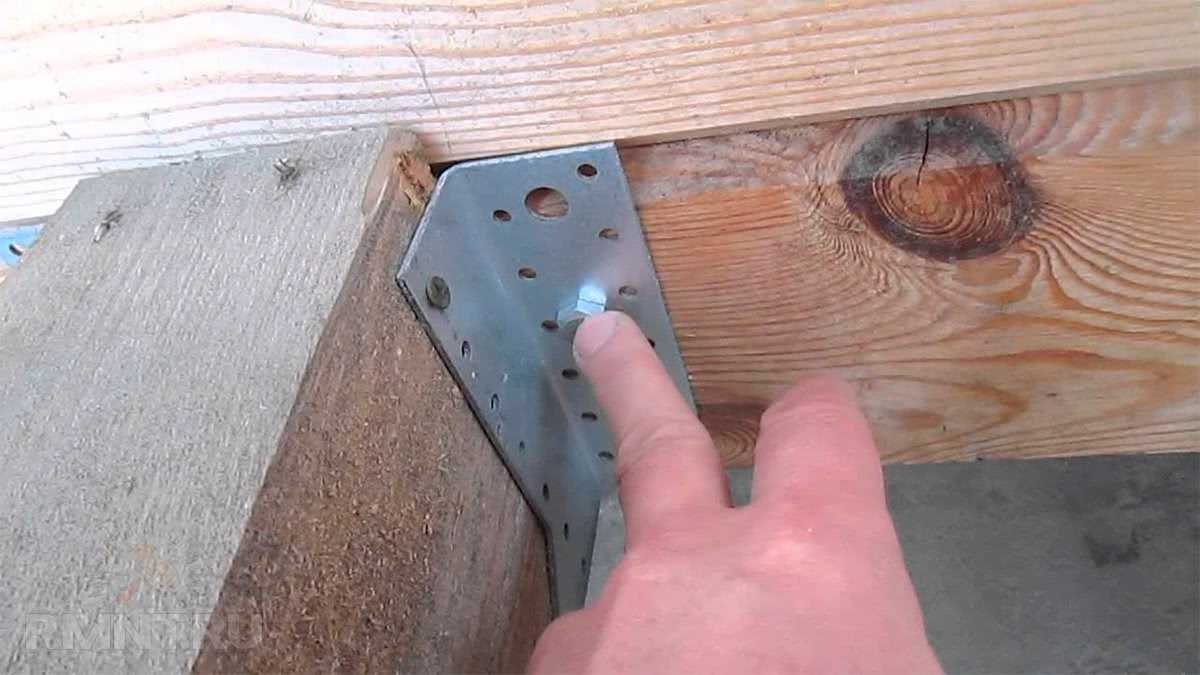

Металлические пластины могут накладываться на места повреждений и сростков как метод локального решения проблемы.

Полное усиление накладками

Установка накладок на лаги по всей длине осуществляется с помощью болтового соединения через тело накладок и лаг, при помощи саморезов по всей длине или при помощи связки несколькими жгутами монтажной проволоки.

Установка накладок осуществляется поочередно с временной фиксацией накладок при помощи струбцин или саморезов к телу лаги.

Усиление лаги саморезами с шайбами с двух сторон

Сверление отверстий осуществляется по одной линии. Расстояние между отверстиями для соединения обычно не меньше, чем ¼ длины лаги. Отверстия сверлятся так: одно по центру, а с краев на расстоянии 1/3 высоты лаги от краев лаг. Такое расположение отверстий не даст возможности расколоться балкам и лагам по длине. Болты обязательно должны иметь шайбы с обеих сторон — и под головкой болта и под гайкой. Стягивание осуществляется постепенно, до значительного сопротивления дерева, а окончательная затяжка делается поочередно, начиная с крайних болтов. При этом затяжка делается равномерно на ¼ оборота.

Усиление лаги в её полную длину

В случае, если лаги имеют фиксацию краев в кирпичной стене, обязательно проделывается отверстие для того, чтобы края балок также были зафиксированы в стене. Обработка дополнительных балок антисептиком осуществляется до установки на лаги.

При необходимости выпрямить прогнувшиеся лаги, используют деревянные клинья или обычный автомобильный гидравлический домкрат, поджимая лагу до нужного уровня.

Частичное усиление лаг деревянными накладками

Локальное усиление конструкций лаг применяется, в основном, в местах сочленений или сростков лаг. Для укрепления этих участков используется метод установки накладок с одной стороны либо установки накладок с двух сторон балок. Для одностороннего метода используется дерево без сучков и видимых повреждений, в таком случае ширина и высота дополнительного элемента должны равняться ширине и высоте самой лаги.

Частичное усиление лаг (с двух сторон) в местах соединений лаг

Фиксация осуществляется при помощи болтов, саморезов и гвоздей. Длина элемента должна быть не меньше расстояния между двумя балками межэтажного перекрытия. Болтовые соединения делаются насквозь, шайбы при этом должны быть шире гайки и головки болта в 3 раза.

Укрепление лаги деревянной накладкой

Для фиксации стыка лаг двусторонними накладками допускается применение бруса более узкого, чем лага. Обычно для этого используются доски шириной в 1/2 ширины лаги. Длина накладок обычно берется не менее 1 метра. Стяжка делается также при помощи болтов или саморезов.

Что и как обследуется для проектирования усиления перекрытий

Целью предпроектного обследования является установление фактического состояния перекрытий, их мест соединения с другими элементами здания. Также специалисты должны точно описать все выявленные дефекты и повреждения, которые могут сказаться на прочности и устойчивости здания после завершения работ. По итогам обследований составляются технические отчеты и заключения, делаются необходимые расчеты по нагрузкам, определяются варианты и места усиления.

Получение исходных данных и документов на объект

До обследования здания нужно изучит особенности его архитектуры и планировки, технические характеристики и нормативные значения о материалах несущих конструкций. Эти сведения содержатся в кадастровой, технической и эксплуатационной документации. Также заказчик оформляет техническое задание, по которому определяется перечень необходимых проектных работ, требования к содержанию документов.

Создание комиссии, определение плана обследований

В состав комиссии по предпроектному обследованию включаются представителя заказчика и проектной организации, архитекторы, инженеры, техники, эксперты. Для работы комиссии составляется план обследований. Специалисты будут изучать не только места непосредственного проведения работ, но и все иные элементы здания, на которые может оказываться воздействие.

Визуальный осмотр перекрытий и несущих конструкций

Визуальный осмотр проводится в отношении видимых частей и элементов перекрытий. Скрытые конструкции, места соединения перекрытий со стенами, иными частями здания будут обследованы с помощью специальной аппаратуры и оборудования. В ходе визуального осмотра выявляются видимые дефекты, повреждения и трещины. В ходе обследования проводится съемка поверхностей и частей перекрытий, мест соединений со стенами, оформляются акты и дефектные ведомости.

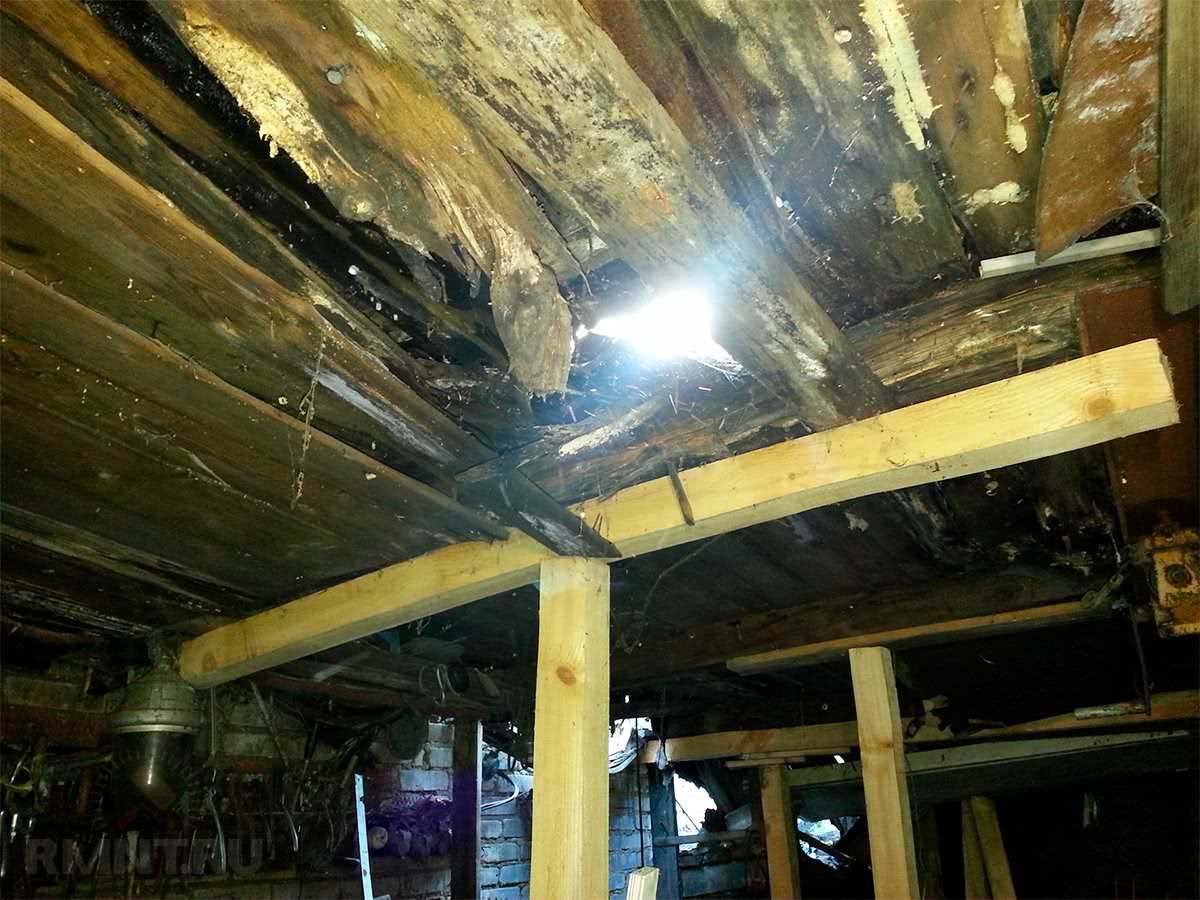

Самый просто вариант усиления деревянных перекрытий — возведение поперечных или продольных балок.

Инструментальное обследование

Визуальный осмотр не даст результатов о состоянии скрытых частей, толщине перекрытий и арматуры, иных важных данных. Для этого проводится обследование с помощью приборов, оборудования и средств измерения. Помимо выявления скрытых повреждений и снижений прочности перекрытия, с помощью оборудования можно получить исходные данные для расчета нагрузок.

Составление документов по итогам обследований

Результаты осмотров и обследований для проектирования оформляется в виде технических отчетов и заключений, дефектных ведомостей, актов, протоколов. Также эксперты оформляют расчеты допустимых нагрузок, дают рекомендации по местам и вариантам усиления перекрытий. Эти данные будут указаны в проектной документации, использованы при выборе решений.

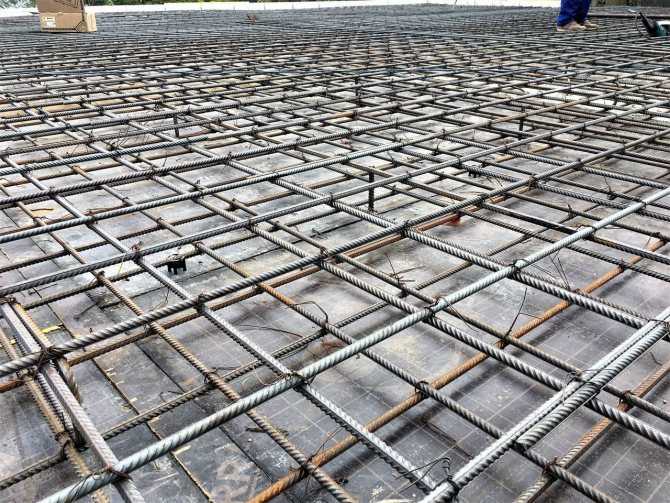

Усиление перекрытий путем армирования всей плоскости конструкции.

Способы усиления (укрепления) основных видов плит

В строительстве используются самые разные типы плит. Они могут быть монолитные, ребристые, многопустотные. В зависимости от степени и типа разрушения выбирается и способ усиления перекрытий. Перед началом работ проводят необходимые вычисления и создают технический проект.

При проведении расчетов учитывается наличие и местоположение сжатой арматуры, расположенных по ширине прутков армирования. Усиление перекрытий должны проводить опытные работники.

Многопустотных перекрытий

Такие плиты восстанавливают путем заполнения технологических пустот. Этот метод намного эффективнее, чем установка дополнительного монолита. Сначала очищают плиту от стяжки. Затем в ней делают борозду, шириной до 100 мм, вдоль плиты над пустотами. На следующем этапе продувают сжатым воздухом поверхности.

Дальше изготавливают вертикальный армирующий каркас и горизонтальную армирующую сетку. Затем выставляются специальные рейки, пустоты заливаются бетоном.

https://youtube.com/watch?v=DQ2rmnbYFSU

2 способа для монолитных перекрытий

Самый распространенный способ усиления монолитных перекрытий — это создание еще одной монолитной плиты, которая накладывается поверх старой. Однако многие специалисты считают, что данный метод не всегда эффективен. В некоторых случаях путем расчетов удается доказать, что старое покрытие, наоборот, нагружается еще больше.

Усиление ребер надежнее проводить уголками, предварительно обработав их, удалив с поверхности жир. Размер такого уголка — 100х100 или 120х120 мм. Его заводят под ребро плиты. В опорных частях готовят зазор, глубиной до 120 мм.

Это делается для того, чтобы было куда поставить нижнюю полку уголка. Она должна направляться ко внутренней части блока. При втором способе укрепления монолитных блоков заменяют фрагменты перекрытия.

П образных плит

Такой тип можно усилить двумя способами. Первый способ уже описан — с созданием нового массива из бетона. Второй способ заключается в применении швеллера. Он помогает перераспределить нагрузки, большая часть которых будет приходиться на балки перекрытия и несущие стены. Тот же эффект дает «корсет» из сварных балок.

Ребристых перекрытий

Для ремонта таких перекрытий разработали три методики:

1. Используют ту же технологию, что и при ремонте монолитных плит.
2. Устанавливают поддерживающие колонны.
3. Применяется шпренгельная арматура. Она укладывается по диагонали плиты, тем самым образуя 2 ребра жесткости, усиливая таким образом плиту.

Железобетонных плит углеволокном

Такой тип усиления считается самым прогрессивным. В этом случае углеродная лента приклеивается прямо на саму ЖБ-плиту.

Балки и лаги: что общего и в чем отличия этих понятий

В частном малоэтажном домостроении двухэтажные дома имеют довольно широкое распространение. Как правило, это дома отдельных двух- и трехэтажных проектов и постройки, переоборудованные путем обустройства мансардного этажа. В любом случае, в таких домах оборудуется и межэтажное перекрытие, и делается настил полов второго этажа.

Для домов, построенных с применением и каркасно-щитовой технологии, да, собственно ,и всех остальных построек, кроме тех, где в качестве межэтажного перекрытия используются железобетонные плиты, основу конструкции составляют балки и лаги полов.

Балки используются в качестве несущих конструкций потолка, самого перекрытия и основы для установки лаг пола. А вот лаги — это не что иное, как балки уменьшенного размера, на которые крепится дощатый настил пола и сам чистовой пол второго этажа или мансарды.

Отличия балок и лаг

Балки перекрытия обычно устанавливаются перпендикулярно внутренней несущей стене, опорами балок служат наружная несущая стена дома и внутренняя несущая стена или простенок.

Лаги второго этажа укладываются перпендикулярно балкам межэтажного перекрытия. Они могут укладываться непосредственно на балки или иметь дополнительную конструкцию, образующую дополнительный объем межэтажного перекрытия.

В качестве балок обычно используются:

Деревянные цельные балки;

Деревянные наборные балки;

Металлические балки из тавра, швеллера, труб или двутавра;

Металлические балки в виде составных ферм;

Железобетонные балки из конструкций разного профиля;

В качестве лаг пола обычно используются:

Деревянные балки;

Балки из клееных конструкций;

Комбинированные конструкции из металла и дерева;

Таким образом, несмотря на общее сходство и одинаковый принцип использования в конструкции здания, балки и лаги имеют разное назначение, размеры и, соответственно, разные, хотя и во многом сходные методы усиления.
