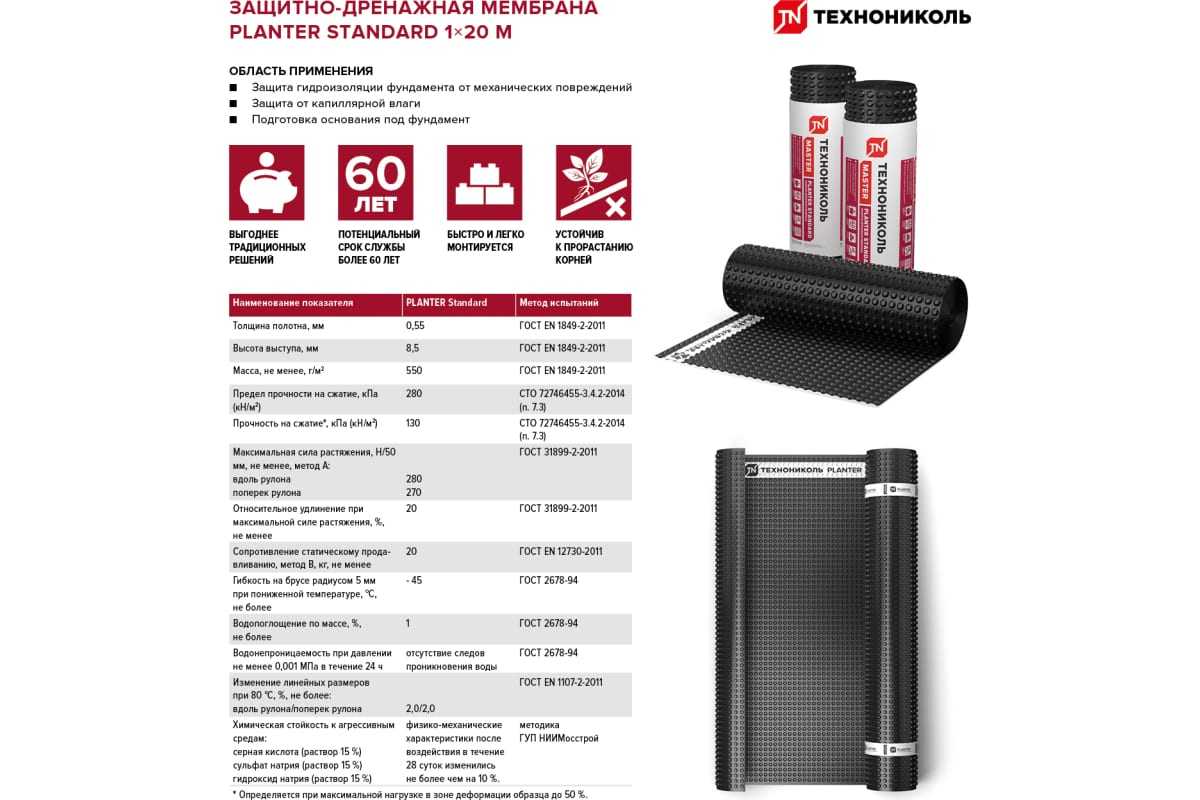

Особенности профилированной мембраны planter standard

Пошаговая инструкция по обустройству

Отличие в обустройстве заглубленной дренажной системы под отмосткой и около нее только в том, насколько она приближена к фундаменту.

Порядок действий:

1. Выкопать траншею глубиной на уровне прохождения грунтовых вод. Ширина определяется диаметром трубы плюс 10 см.
2. На дно уложить подушку из песка, утрамбовать.
3. Постелить геотекстиль так, чтобы края выходили за границы траншеи на 20 см.
4. Засыпать слой щебня, уложить трубу. Сверху еще такой же щебеночный слой.
5. Геотекстиль завернуть, сверху проложить песчаную прослойку.
6. Засыпать живым грунтом, постелить газон.

На поворотах соединения труб гидроизолируются и под ними выкапывают небольшой дополнительный колодец для скопления воды, которая может просочиться.

Если требуется сделать канаву под поверхностную дренажную систему:

• выкопать канаву;
• засыпать ее тонким слоем камня, укрепить стенки;
• уложить гидроизоляцию;
• забетонировать/ проложить половину трубы/лоток;
• положить сверху решетку, которая позволит наблюдать за состоянием дренажа и вовремя чистить его.

Точное соблюдение последовательности действий оберегает от ошибок и, как следствие, проникновения влаги в грунт к фундаменту.

Как сделать дренаж вокруг отмостки дома, подскажет видео:

Что это за материал?

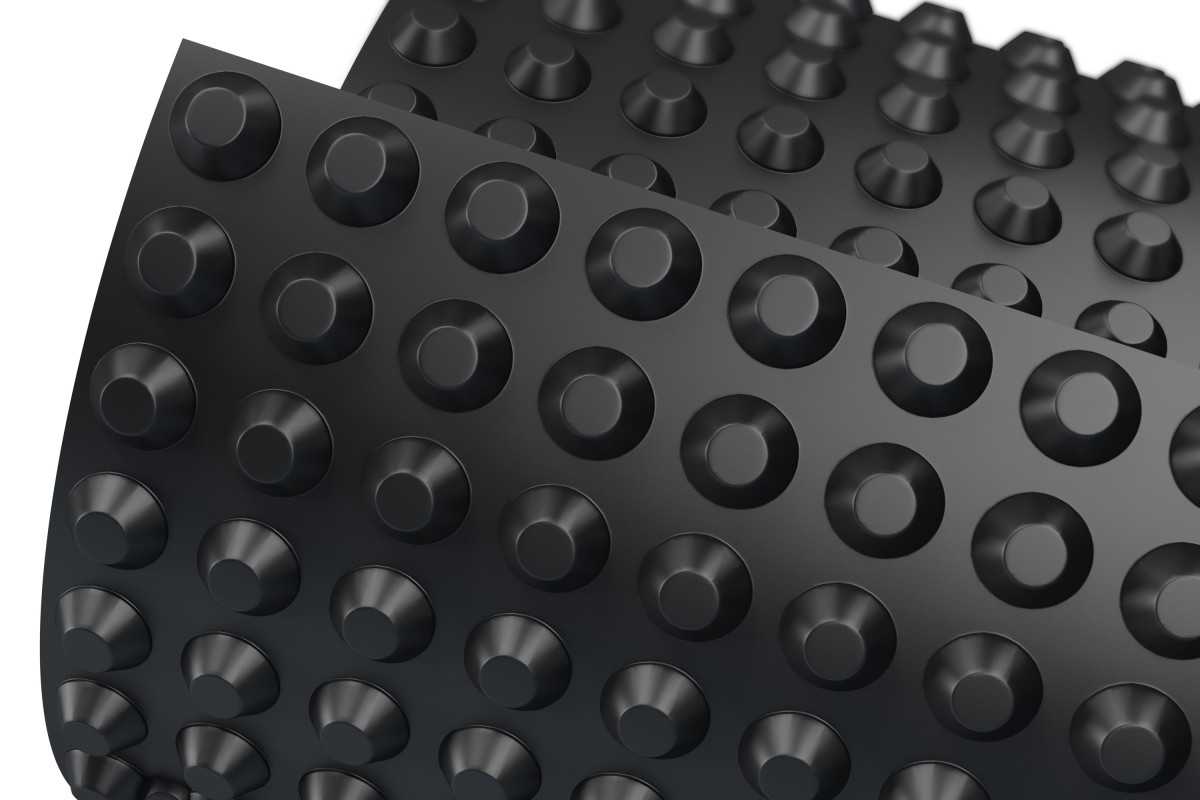

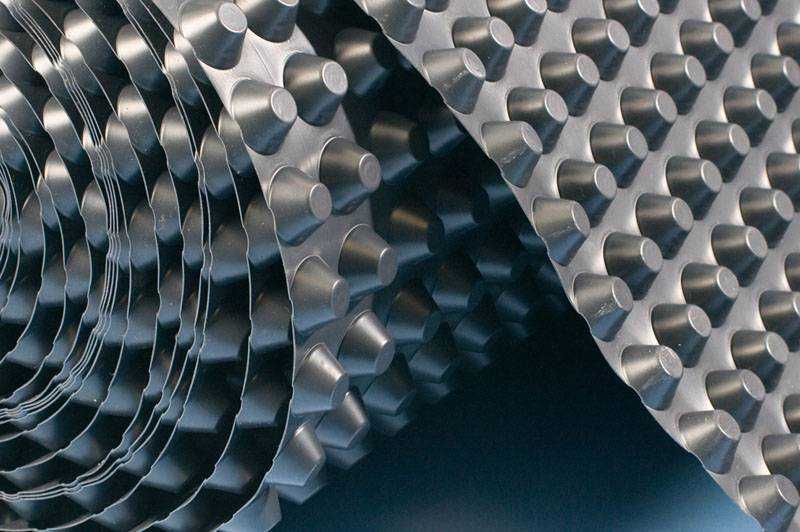

Профилированная мембрана – полотно, которое изготавливается из полиэтилена высокой плотности. Толщина самого материала составляет 0,6 мм. Она не пропускает воду и не разрывается при растяжении. Именно поэтому данный материал идеально подходит для обустройства отмосток.

Профилированная мембрана является в своем роде системой водоотведения. Внешне материал представляет собой рулон с выступами круглой формы высотой не более 8,5 мм. Такие выступы необходимы для отвода воды от фундамента.

Здесь потребуется еще один слой, который называется геотекстиль. Он необходим для очистки материала от загрязнений, что позволит беспрепятственно отводить влагу. При устройстве отмостки необходимо выбрать материал, где всем стандартам будет отвечать не только мембрана, но и слой геотекстиля.

Данный материал используют по следующим причинам:

• большой срок службы;
• распределение производится по всей площади равномерно;
• не подвергается механическим нагрузкам;
• сохранение фильтрующих способностей.

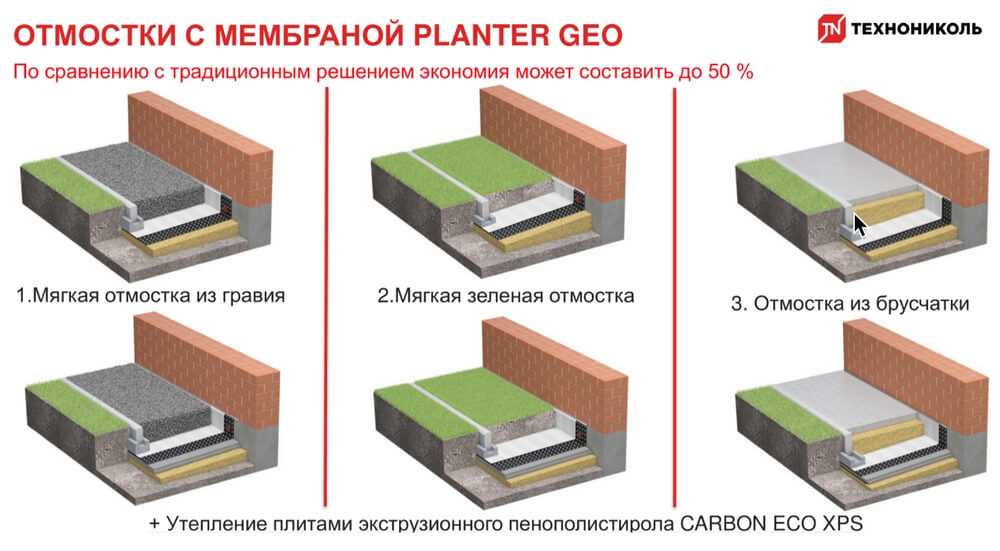

Устройство отмостки

Отмостка – это покрытие вокруг здания, устроенное по периметру с уклоном в направлении от строения. Она нужна для защиты фундамента и грунтов основания от дождевой воды и паводков, а стен дома – от растрескивания.

• жесткие – из бетона;
• мягкие – с использованием мембраны PLANTER Geo в основании и покрытием из щебня (гравия), тротуарной плитки или зеленых насаждений. Также мягкие отмостки можно утеплить плитами экструзионного пенополистирола CARBON ECO XPS.

По сравнению с традиционными решениями, устройство отмосток с мембраной PLANTER Geo позволяет приблизительно экономить до 40 % бюджета, а также не требуется ждать набора прочности бетона.

Достаточно ли прочна и долговечна мягкая отмостка?

Инновации всегда настораживают тех, кто их еще не опробовал. На первый взгляд мягкая отмостка может показаться не столь крепкой, как обычная бетонная. В этом, определенно, есть своя логика, однако в этой основательности бетонных дорожек также кроется и их главный недостаток – невозможность приспосабливаться под происходящие в почве и над ней изменения, например, к подвижности грунта и перепадам температур.

Эластичная профилированная дренажная мембрана PLANTER Geo способна адаптироваться к протекающим внутри и снаружи процессам, сохраняя свои водоотводные свойства. Также мембрана не подвергается разложению под действием щелочей, кислот и солей в грунте, устойчива к резким изменениям температуры и является безопасной для окружающей среды.

Функции и задачи

Мы давно привыкли, что вокруг дома должна быть дорожка: она придает всей планировке законченный вид. Особенно, если сочетается с отделочными материалами, которыми оформлено здание. Кроме того, это практично: по дорожке можно ходить. А то, что дорожка и есть отмостка, и основное ее назначение отвод воды — это удачное сочетание свойств и качеств материалов и продуманной конструкции.

Основная функция отмостки фундамента — отводить от него осадки

Если смотреть с утилитарной точки зрения, то отмостка отводит дождевые и талые воды от фундамента. Вторая очень важная практическая задача, которую с ее помощью можно решить — утеплить фундамент. Если под дорожку положить утеплитель, она будет защищать дом от промерзания, что намного снизит затраты на отопление.

Когда нужно делать отмостку? Сразу по завершении отделки наружных стен, но до того, как сделана отделка цоколя. Почему так? Потому что между отделкой отмостки и стеной дома обязательно оставляют компенсационный зазор. Это — отличная дорожка для воды, которая стекает по стене дома (попадает на стены при косом дожде, например). Но не делать этот зазор нельзя — разрушится фундамент. Герметично заделать щель тоже нереально. Выход — сделать так, чтобы вода в любом случае в зазор не попала. Этого можно достигнуть только при условии, если отделка цоколя будет нависать над швом. Тогда вода будет стекать на несколько сантиметров дальше от шва, а потом попадать в водоотводящие канавки. Сделать это можно только в том случае, если сначала организовать отмостку, а потом довести до ума цоколь.

Зачем нужна отмостка фундамента, когда ею заниматься, разобрались, теперь осталось понять, как ее правильно сделать.

Правила составления сметы на установку

При составлении сметы опираются на такие нормативы, как:

1. СНиП 2.02.01-83 Основания зданий и сооружений. В документах указаны требования к размерам отмостки.





















2. ГОСТ 9128-97 Смеси асфальтобетонные дорожные, аэродромные и асфальтобетон.  Регламентирует угол наклона отмостки из асфальтобетона.
3. ГОСТ 7473-94 Смеси бетонные. Регламентируют качество бетонной дорожки, на которую возлагается дополнительная автомобильная нагрузка.
4. СНиП 2.04.02-84 Водоснабжение. Наружные сети и сооружения. Содержит требования по обустройству глиняного замка, угла наклона для водоотведения и другие показатели.
5. ФЕР. Федеральные единичные расценки на строительные работы, проводимые специалистами.

В этих документах отражены все требования.

При составлении сметы нужно учесть:

1. Пункт непредвиденные расходы. Сюда желательно заложить не менее 20% от всей суммы, чтобы при необходимости можно было продолжать работы без остановки.
2. Расходы на доставку щебня, песка, цемента и других материалов.
3. Затраты на емкости для смешивания бетонного раствора, аренду спецтехники на вывоз грунта, виброукладку.

Примеры сметы можно посмотреть здесь:

• Скачать образец сметы на отмостку
• Скачать образец сметы на отмостку
• Скачать образец сметы на отмостку
• Скачать образец сметы на отмостку

Монтаж своими руками

Выполнить гидроизоляцию отмостки можно своими руками. Для этого нужно произвести подготовительные работы, приобрести необходимые инструменты и материалы. Монтаж конструкции зависит от вида используемой гидроизоляции.

Процесс монтажа:

1. Снять верхний слой земли.

2. Уложить слой глины.
3. Установить гидроизоляцию, загнув края на фундамент постройки.
4. Насыпать 10 см песка.
5. Уложить геотекстиль, и присыпать песком.
6. Насыпать щебень, гальку или др.
7. Уложить еще один слой геотекстиля, присыпать песком.
8. Залить цемент, уложить на него брусчатку.

Однако у каждого вида гидроизоляционного материала есть свои особенности монтажа.

Рубероидом

Перед монтажом рубероида необходимо выровнять поверхность, удалить с нее пыли и грязь, и только после этого приступать к монтажу.

Далее произвести следующие действия:

• на поверхность фундамента нанести битумную мастику;
• наклеить рубероид внахлест 10-15 см.

Чтобы обеспечить прочную и долговечную конструкцию, рекомендуется нанести несколько слоев гидроизоляционного материала.

Из жидкого стекла

Перед нанесением жидкого стекла поверхность необходимо очистить от грязи, пыли, краски и пр. При нанесении данного материала рекомендуется пользоваться средствами индивидуальной защиты. После подготовки поверхности можно приступать к нанесению материала.

Жидкое стекло быстро засыхает, поэтому наносить его нужно немедля.

ПВХ-пленка

ПВХ пленку часто используют для гидроизоляции помещений с подвалом. Процесс работы:

1. На подготовленную поверхность укладывается слой глины.

2. ПВХ пленка укладывается внахлест.
3. Для большей надежности укладывается несколько слоев гидроизоляции.
4. Каждый слой следует обработать катком, чтобы утрамбовать поверхность.
5. Засыпать щебень или гальку.

Особенности для бетонной конструкции

Чтобы обеспечить качественное покрытие отмостки из бетона, необходимо учесть следующие особенности:

• лучше всего использовать растворы, на основе гидроизолирующего цемента;
• обязательно монтируется дренажная система;
• выбирать лучше эластичные материалы на основе полипропилена;
• на завершающем этапе не стоит забывать про обработку поверхности водоотталкивающим составом.

Что такое оклеечная гидроизоляция

Оклеечная гидроизоляция – это защита фундамента с помощью тонких слоев водонепроницаемых материалов, которые наклеивают или наплавляют на его наружную сторону.

Материалы для гидроизоляции подразделяются на:

• рулонные,
• листовые
• и плиточные.

К рулонным относятся всевозможные виды рубероида и толь. Они отличаются дешевизной и легкостью в укладке. Но у них есть и существенные недостатки – склонность к гниению, недолговечность, низкий уровень водонепроницаемости. поэтому используются они лишь в тех конструкциях, которые нечасто и в небольших масштабах подвергаются воздействию влаги.

Сегодня для оклеечной гидроизоляции фундамента чаще всего применяют битумно-полимерные рулонные материалы: экарбит, армобитеп, эластобит и т. п, и наплавляемая гидроизоляция.

Листовые материалы сходны с рулонными, но отличаются от них структурой и способом монтажа. Их также производят на битумной основе. Это листовой полиэтилен и подобные материалы.

Защита гидроизоляции

Защита гидроизоляции по всему периметру здания профилированными мембранами PLANTER позволяет избежать механических повреждений гидроизоляции в ходе обратной засыпки, повысить надежность гидроизоляционного материала, продлив тем самым срок ее эксплуатации, а также снизить финансовые затраты в сравнении с традиционными способами: прижимной стенкой и плоским шифером. Помимо защиты гидроизоляции профилированная поверхность мембраны обеспечивает вентиляционный зазор между грунтом и гидроизоляционным материалом, тем самым создавая благоприятный микроклимат у стен фундамента.

Отформованные выступы мембраны равномерно распределяют давление грунта на гидроизоляцию при этом точечные нагрузки сводятся к минимуму. Высокий предел прочности на сжатие (до 28 т/м2) позволяет использовать мембрану PLANTER srandard ТЕХНОНИКОЛЬ даже при значительной глубине заложения фундамента.

Компания Технониколь предлагает комплексные решения для защиты от влаги жилых домов и коммерческих объектов. Разработаны системы гидроизоляции с применением нескольких видов материалов. В линейке продуктов – все необходимое: от праймеров, изоляционных плит до защитных мембран. Плантер – новая разработка производителя: универсальный материал с широкой сферой применения. Защитное полотно Planter используется в качестве верхнего слоя гидроизоляционной системы, первичного дренажного материала, заменяет бетонный слой при подготовке к заливке фундамента, к устройству площадок под укладку тротуарной плитки.

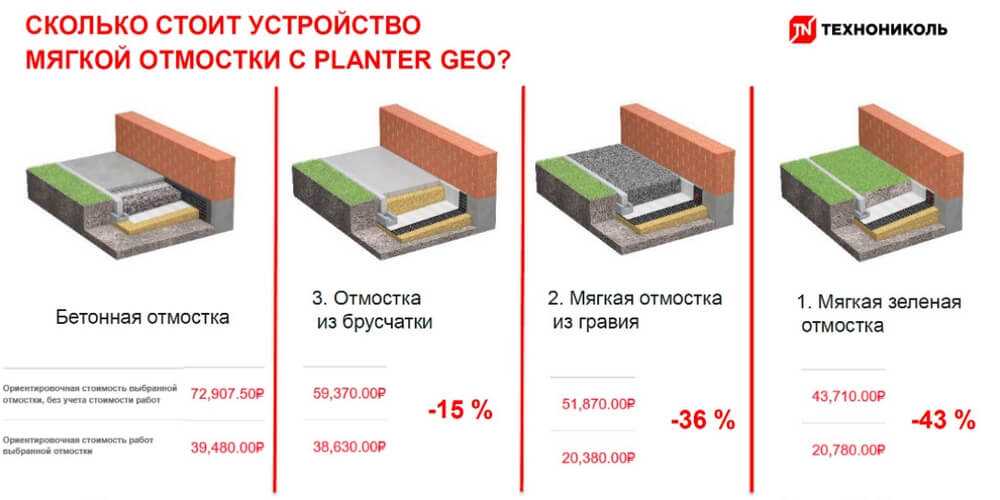

Посчитаем затраты

Перед тем, как приступить к устройству мягкой отмостки с мембраной PLANTER Geo от ТЕХНОНИКОЛЬ своими руками, необходимо рассчитать затраты на материалы и инструменты. В этом поможет проектный расчет, который можно выполнить самостоятельно или обратиться за помощью к профессионалам.

Для устройства мягкой отмостки с мембраной PLANTER Geo потребуются следующие материалы:

• Мембрана PLANTER Geo
• Геотекстиль для защиты мембраны от повреждений отмосткой
• Уплотнительный мастик для склеивания мембраны и геотекстиля
• Комплект крепежных элементов для крепления мембраны
• Песок, щебень и гравий для набивки отмостки

Кроме того, потребуются инструменты для установки мягкой отмостки:

• Шуруповерт
• Отвертки
• Уровень
• Линейка
• Маркер
• Ножницы для резки мембраны

Цены на материалы и инструменты зависят от региона и могут колебаться в широком диапазоне. Ориентировочно, затраты на материалы и инструменты могут составлять от 150 до 300 рублей за квадратный метр устроенной мягкой отмостки с мембраной PLANTER Geo.

Правильно выполненная мягкая отмостка с мембраной PLANTER Geo значительно продлевает срок службы фундамента здания. Вложения в устройство мягкой отмостки окупаются за счет экономии на ремонте фундамента в будущем.

Какая должна быть толщина отмостки?

Подготовка уровня качества осуществляется в несколько этапов. Сначала удаляется растительный слой. Глубина удаляемого грунта зависит от ширины карниза дома.

Если толщина растительного слоя составляет полметра, то необходимо снять полметра, если этот слой больше, например, один метр, то почву следует удалить на полметра.

Минимальная толщина снимаемого пола для лесов составляет около 40 см. После удаления поверхностного слоя почвы наносится более плотный слой глины или извести и уплотняется основание из песка, глины или мелкого гравия толщиной 5-15 см. Затем наносятся гидро- и теплозащитные покрытия.

В качестве конечных материалов часто используются асфальт, асфальт или цемент. Для определения объема работ, стоимости строительных лесов и их площади, подстилающий слой (основание) рассчитывается в кубических метрах, а наружный пол — в квадратных метрах.

Вертикальный метод

Вертикальная гидроизоляция фундамента рулонными материалами осуществляется в следующем порядке:

1. Перед укладкой рулон следует раскатить для того, чтобы он расправился. Такое мероприятие минимизирует образование воздушных пузырьков в ходе выполнения монтажных работ.
2. Наклеивать водоизоляцию можно по вертикали, снизу-вверх, предварительно выдерживая перекрытие полотен в пятнадцать сантиметров. Разрешается поклейка стройматериала вдоль стен основания. При этом установка начинается снизу, однако напуск в таком случае можно сократить до десяти сантиметров. Такой же принцип соблюдается при применении наплавляемой изоляции.
3. Приклеенное полотно нужно будет обязательно прогладить, применяя валик либо другую гладилку. Это даст возможность достаточно плотно прижать стройматериал к обрабатываемой поверхности и избавиться от воздуха, который остался внутри. Стыковочные места хорошенько подогревают газовой горелкой. Это делается для того, чтобы полностью соединить полотна изоляционного материала.
4. Для приклеивания следующего слоя следует дождаться пока высохнет предыдущий.

Чтобы существенно повысить качество изоляции, необходимо строго придерживаться следующих правил:

• изоляция обязательно должна представлять собой равномерный и беспрерывный слой не только на основной плоскости, но и на участках соединения;
• после выполнения работ по изоляции можно произвести вспомогательную защиту, используя полимерную мембрану.

Подводя итог, можно сделать вывод о том, что гидроизоляция в рулонах для фундамента обеспечит качественную защиту не только самому основанию дома, но и других элементов сооружения. При соблюдении всех правил, а также применении качественных изоляционных материалов строение будет иметь первоначальный вид и прослужит достаточно длительный период времени. Помимо этого, такой комплекс мероприятий обеспечит комфортное пребывание проживающих и их полную безопасность.

Полимерная мембранная гидроизоляция

За пределами отечественного рынка пленочные материалы начали применять с середины 60-х годов, что дало толчок к их широкому распространению при гидроизоляции кровель. Внедрение новейших технологий и усовершенствование материалов позволило дать им принципиально новые свойства. Многослойная структура, перфорация и армирование сеткой из синтетических нитей позволило найти им применение в качестве мембранной гидроизоляции, обеспечив надежную защиту вертикальных и горизонтальных поверхностей.

В зависимости от применяемых при изготовлении материалов, полимерная пленочная мембрана представлена тремя основными видами:

• ПВХ мембрана – на основе пластифицированного поливинилхлорида;
• ТПО мембрана – на основе термопластичных полиофенов;
• ЭПДМ мембрана – на основе полимеризованного этилен-пропиплен-диен мономера. Иначе ее называют синтетическим каучуком.

Обладая малым удельным весом, пленочная мембрана не создает такой дополнительной нагрузки на фундамент, как двухслойные полимерно-битумные покрытия. Большая ширина рулонов позволяет добиться минимального числа швов на изолируемой поверхности.

Особенности ПВХ мембраны

Пленочная мембрана ПВХ на сегодняшний день является самым востребованным материалом, а также бюджетным решением обеспечения гидроизоляции фундаментов. Материал представляет собой неармированное двухслойное поливинилхлоридное полотно, верхний слой которого состоит из мела, пластификаторов и антиперенов, а нижний – из чистого ПВХ с добавлением красящих пигментов. Такой состав мембраны обеспечивает высокую стойкость к воздействию растворов солей, находящихся в грунтах, и подавляет горение полимерной основы. Материал обладает эластичностью, что делает возможным работу с ним при отрицательных температурах.

Пленочные мембраны выпускаются разной толщины, что предоставляет возможность их более рационального использования. На выбор материала, в этом случае, влияет глубина заложения фундамента.

Монтаж гидроизоляции может производиться на неподготовленную поверхность, однако стоит помнить, что непосредственный контакт с фенолсодержащими пенами, материалами на битумной основе или пенополистиролом приводит к нарушению целостности пленочного покрытия. Избежать негативных последствий помогает применение подкладочного слоя из термоскрепленного геотекстиля, который предотвращает последствия прямого контакта.

Одним из основных достоинств ПВХ мембран является простота стыковки полотен, производимая горячим воздухом с помощью строительного фена или специальным сварочным аппаратом. Такая технология обеспечивает достаточную прочность и герметичность швов, накладываемых внахлест, формируя, по сути, бесшовное целостное покрытие.

Из недостатков ПВХ мембраны можно отметить ее высокую подверженность механическим повреждениям, а также недостаточную экологическую чистоту материала, в состав которого входят летучие вещества в виде различных пластификаторов.

Особенности ТПО мембраны

Двухслойный материал создается на основе полимерсмеси из этилен-пропиленового каучука и полипропилена. Она одновременно обладает свойствами резины и пластика. Введение различных добавок обеспечивает материал гидрофобными и противопожарными свойствами, повышает его долговечность. За счет формирующей второй слой армирующей сетки из синтетических волокон, мембрана получает более высокую прочность.

Основные достоинства материала состоят в высокой эластичности и экологической чистоте. Он нашел свое применение в гидроизоляции бассейнов, искусственных водоемов и объемных емкостей для питьевой воды. В силу сравнительно высокой цены, на сегодня мембранные ТПО пленки мало востребованы в сфере устройства фундаментной гидроизоляции.

Особенности ЭПДМ мембран

Непревзойденные физико-механические свойства, заключающиеся в высочайшей эластичности, позволяющей выдерживать подвижки различного характера, в гибкости при чрезвычайно низких отрицательных температурах и в стойкости к их высоким положительным значениям, придает ЭПДМ мембране основа из синтетического каучука. Прочность полимерного гидроизолирующего материала обеспечивается армирующей полиэстерной сеткой.

Наиболее важное преимущество мембран ЭПДМ состоит в ее совместимости с различными битумными материалами, а также в экологической безопасности. А существенным недостатком считается клеевая составляющая в соединении полотен полимерной пленки. Получаемый при этом шов не обладает достаточной надежностью, по сравнению со сварным аналогом

Получаемый при этом шов не обладает достаточной надежностью, по сравнению со сварным аналогом.

Область применения профилированной мембраны

Используют профилированную мембрану в следующих областях:

• пристенный дренаж фундамента (мембрана помогает защитить фундамент от атмосферных осадков и грунтовых вод, выводя их в дренажную трубу);
• защита гидроизоляции фундамента (с помощью мембраны фундамент будет защищен от грунтовых вод, механических повреждений при выполнении работ по обратной засыпке, от корневой системы деревьев и усадки грунта);
• замена бетонной подготовки (ее применяют, когда строят здание на грунте, где низкий уровень вод, а также, если используется горизонтальная гидроизоляция плиты);
• горизонтальный пластовый дренаж (благодаря точечной структуре обеспечивается защита от продавливания);
• вентиляция сырых стен (профилированную мембрану крепят с внутренней стороны здания, благодаря чему создается воздушная циркуляция. Если мембрану крепят с внешней стороны здания, то это обеспечивает оптимальную влажность и температуру).

Что выбрать для гидроизоляции

Поскольку на строительном рынке регулярно появляются новые материалы для обустройства дома как снаружи, так и внутри, то нужно ознакомиться с тем, чем можно обустроить гидроизоляцию отмостки.

1. Битумная мастика и гудрон. Эти вещества используют для выполнения вертикальной гидроизоляции. Фундамент тщательно обмазывают таким раствором и дают ему хорошенько высохнуть. При этом его можно использовать как для части, которая находится под землей, так и для надземного участка.
2. Рубероид.
3. Геотекстиль.
4. ПВХ пленка.
5. ПВП мембрана.
6. Полиэтилен.
7. Гидростеклоизол.

Представители гидроизоляции для отмостки с 2 по 7 пункт продаются в рулонах и используются горизонтальной защиты от влаги. Они укладываются на хорошо утрамбованный фундамент из глины, и обязательно делается небольшой на хлест на стену (15–20 см).

Для того чтобы надежно защитить отмостку, а значит и дом, от влаги нужно использовать и вертикальную и горизонтальную гидроизоляцию. Потому стоит сразу приобрести 2 материала – что-нибудь из окрашивающих растворов (битум или мастика) и рулонный материал.

Какие функции выполняет мембрана профилированного вида?

Мембрана профилированного вида служит гидроизоляционным материалом, и защищает фундамент от осадки грунта, прорастания корней различных растений, воды от дождя и снега. Материал может заменять подготовительные работы под бетон, защищает плиту основания от грунтовой воды. При укрытии стен с внешней стороны, улучшаются показатели температуры и влажности. А подвальные помещения становятся защищенными от влажности почвы. При укрытии стен с внутренней стороны, в помещении соблюдается температурный и влажностный показатель. В подвальном помещении влага спускается в систему дренажа.

Эксплуатационные характеристики дренажных мембран

Благодаря своему особому строению, мембрана обеспечивает высокую пропускную способность, при этом никаких деформаций, разрывов и трещин не возникает. Сам же геотекстиль препятствует обратному потоку воды, выступая своего рода полотном с односторонним движением: влагу он пропускает, но только в одну сторону. Кроме того, такая мембрана существенно выгоднее всех других вариантов устройства дренажей, так как исключает тяжелые и финансово затратные работы по сооружению котлованов и покупку большого количества гравия или щебня.

Для сравнения: дренажная мембрана толщиной 9 мм по своим характеристикам соответствует 800-миллиметровому слою щебня

Существует несколько вариаций мембран с разной прочностью на сжатие: от 15 т/м² до 40 т/м². Для организации дачных дренажных систем лучше всего использовать мембраны обычной прочности, не превышающей 25 т/м². Дренажные мембраны можно использовать в диапазоне температур от -60° до +60°. При этом покрытие не меняет своих свойств и характеристик. Кроме того, материал защищает строения и грунт от попадания в него микроорганизмов, устойчив к воздействию химических реагентов, прорастанию корневищ растений, а также попаданию ультрафиолетовых лучей.

Функции профилированной мембраны:

1. Защита гидроизоляции фундамента от:

• прорастания корней деревьев;
• осадки грунта;
• внешних воздействий во время строительства;
• дождевой воды.

Также материал служит заменой бетонной подготовке, снижает стоимость и трудоемкость работ, позволяет защитить фундаментную плиту от возможного поступления воды снизу.

2. Санация влажных стен, осуществляемая с внешней стороны. Благодаря этому у вертикальной стены улучшается температурно-влажностный режим, а подвальная вертикальная стена изолируется от влажного грунта.

3. Санация влажных стен, осуществляемая с внутренней стороны. Это позволяет добиться оптимального температурно-влажностного режима помещения, а также изолирует подвал от влажной вертикальной стены и удаляет со стен скопившуюся влагу во внутренний дренаж.
