Плита перекрытия и днища колодца: размеры прямоугольного жби и пластмассового, как сделать

2 Этапы и нюансы установки плиты

Этапы монтажа конструкции следующие:

Опорная плита устанавливается как на песчаную, так и на песчано-цементную подготовку. Перед тем как установить колодец необходимо очистить всю поверхность и полностью убедиться в том, что между днищем устанавливаемого колодца и имеющейся плитой основания нет никаких посторонних предметов. Если необходимо выровнять уровень колодца, или же обеспечить необходимый наклон в сторону выходящего парубка, на опорную плиту перед монтажом наносят слой специальной бетонной подливки. Затем устанавливается колодец в соответствии с намеченным планом сетей. Теперь необходимо лишь закрепить колодец на опорной плите и вся система будет пригодна для последующей эксплуатации

Важно помнить, что при установке анкерных болтов их необходимо затягивать до упора, дабы исключить перемещение колодца относительно установленной опорной плиты

Из какого бетона делают УОП-6?

Для производства УОП-6 применяют тяжелый бетон М 200—500, высокопрочную арматуру А-I, II, III, стержневую арматуру класса Ат-IVС и Ат-IIIС такого же диаметра, обыкновенную арматурную проволоку периодического профиля класса Вр-1. Контроль качества проводится на производстве по рабочей документации: ГОСТ 8020–90 и по проектным чертежам серии 3.900.1—14. В плитах не допускается наличие трещин, сколов, раковин и обнаженной арматуры, а объем бетона должен быть не менее 0,42 м3. Опорные УОП-6 производятся в строгом соответствии требований по рабочим чертежам 3.900—3.

или cкачать в PDF (478.9 KB)

Свойства бетона, которые необходимо достигнуть при производстве плиты, заключены в следующем:

Морозостойкость от F100. Чтобы добиться большего количества циклов, в бетон добавляют гравийный щебень и мелкозернистый песок.
Марка бетона более М300.
Водонепроницаемость W400 и выше (с использованием пропарок). Сверху на изделие наносят гидрофобное покрытие.

Размеры разгрузочных конструкций

Габариты изделия определены некоторыми стандартами.

Установленными стандартами качества ЖБ изделий и другими общепринятыми правилами для изготовления опорных элементов УОП-6 приняты следующие габаритные размеры:

по высоте — 330 мм;
диаметр внутренний — 102 мм;
диаметр внешний — 1600 мм;
масса, т — 0,11.
выдерживают давление до 40 тонн.

Разница в цене и массе готового изделия варьируется в зависимости от наличия обечайки, так называют корпус люка. Плиты УОП-6 бывают 2-х видов: с крышкой и без. Монтаж люка проводится быстрее и после установки конструкция более функциональная и прочная по краям, если его устанавливают с обечайкой. При этом его фактические размеры с крышкой остаются прежними. Условные обозначения на маркировке обозначают, что УОП — усиленная (унифицированная) опорная округлая плита, 6 — типоразмер. Кроме УОП-6 выделяют также укороченную и удлиненную плиты колодца под другой маркировкой.

Еще два вида таких изделий маркируются по-другому.

Преимущества использования усиленных бетонных элементов

К явным преимуществам от использования опорных плит УОП-6 относят:

стойкость материала к агрессивным среда и механическим воздействиям;
отсутствие деформаций полотна и инженерной системы;
использование качественного материала и как следствие долговечность и повышенная прочность конструкции;
монтирование внутрь изделия арматуры повышает его надежность.

Советы по выбору

При выборе плит перекрытия для колодцев следует обязательно сверятся со стандартами ГОСТ, так как там указаны размеры и маркировка крышек, которые подойдут в той или иной ситуации. Также следует учесть прочностные характеристики бетона и арматуры, из которых был сделана плита, так как для в местах с автомобильным или пешеходным движением требуется более высокая прочность.

Само перекрытие должно изготавливаться из прочного бетона марки не хуже М300 и иметь класс водонепроницаемости W. Металлический каркас внутри может изготавливаться из арматуры разной прочности и способа производства, но чаще всего это:

Морозостойкость такой конструкции должна быть не ниже F100 (количество циклов замерзания и оттаивания).

Во время приобретения рекомендуется тщательно осмотреть крышку колодца, так как на ней не должно быть:

трещин;
сколов;
ржавых пятен (особенно если это перекрытие с металлическим люком).

На плитах для колодцев чаще всего есть монтажные петли, которые выступают из самой конструкции. Следует осмотреть их на предмет повреждений и ржавчины, так как если они лопнут при подъеме, то могут пострадать как люди, так и техника (сама плита после падения целой не останется).

1 Виды опорных плит

Опорная плита во всей конструкции железобетонного колодца является одной из наиболее важных частей. Она априори входит в комплектацию сборной конструкции.

Впрочем, комплектация железобетонных колодцев может варьироваться относительно условий окружающей среды, и это необходимо помнить, особенно при проектировании канализационных систем.

Кроме того, на комплектацию влияет еще и специфика и разного рода нюансы коммуникационной системы в целом, а также условия, в которых будет использоваться перекрытие.

Опорные плиты имеют несколько разновидностей с характерными отличиями. Рассмотрим наиболее востребованные и популярные в строительной сфере виды изделий подробнее:

Опорные плиты покрытия «УОП-6». Буква «У» в данном случае означает «усиленная». Ее применение оправданно в тех частых случаях, когда всесторонний (по всем направлениям) доступ к колодцу канализационных систем необходимо сделать наиболее безопасным и защищенным.

Такие изделия с легкостью выдерживают нагрузки в несколько тонн. Опорные плиты этого вида комплектуются обечайкой и затем обрабатываются качественной гидроизоляционной пропиткой.

«ОП-1к» (буква «к» в данном случае означает «короткая») — хотя и похожи на описанную плиту выше, но отличаются тем, что обеспечивают укрепление колодца только в тех местах, где интенсивность нагрузок на дорожное полотно в разы меньше.

Плиты перекрытия колодца квадратной формы

«ОП-1д» (буква «д» в данном случае означает «длинная») во всем идентичны предыдущим изделиям («ОП-1к»), с той лишь разницей, что они несколько длиннее. Так опорная плита «ОП-1к» идет со стороной 1,6 метра, а «ОП-1д» — 2,6 метра.

Кроме того, опорная плита покрытия «ОП-1к» более толстая, нежели продукция серии «ОП-1д».

Опорно-анкерная плита перекрытия — имеет дополнительные прочные металлические вставки, которые служат механизмом крепления специальных анкерных болтов.

Такая плита перекрытия для колодца монументально закрепляется на месте расположения. При этом опорно-анкерную плиту перекрытия для колодцев невозможно сдвинуть даже крупногабаритными транспортными средствами, выдерживает она и движения грунта при сильных ливнях.

Если есть необходимость сделать колодец как можно более защищенным (что особенно применимо для канализационных систем), обеспечив максимальную надежность бетонной основе или же фундаменту колодца, тогда следует применять именно этот вид опорных плит.

1.1 Характеристики опорных плит

Все опорные плиты для колодцев строго регламентированы в характеристиках еще на этапе производства. Различия возможны лишь по массе.

Рассмотрим характеристики наиболее популярных и востребованных изделий в строительной индустрии:

«ОП-1к» имеет размеры 1700 х 1700 х 150 сантиметров и массу ~1000 килограмм;
«ОП-1у» имеет размеры 2300 х 1600 х 895/250 сантиметров и массу ~1550 килограмм;
«УОП-6» имеет размеры 1600 х 1020 х 330 сантиметров и массу ~1100 килограмм.

Схема порядка монтажа плиты перекрытия колодца

Выбирать опорную плиту необходимо из информации о том, в каких условиях она будет собственно эксплуатироваться.

И здесь, вестимо, необходимо убедиться в том, что изделие соответствует требуемым эксплуатационным характеристикам.

Кроме того, не следует импровизировать или экономить на приобретении необходимой продукции, так как неподходящая под имеющиеся условия опорная плита может привести к деформации или разрушению всей конструкции, что наиболее опасно в случае создания канализационных сетей или формирования заведомо слабого основания под опоры железнодорожных путей.

Что представляет собой?

Плита ПК представляет собой плоский сборный ЖБИ элемент радиусного очертания, имеющий модульные размеры, в соответствии с типовой серией 3.900.1-14 Выпуск 1. Вся продукция, выпускаемая по данному проекту, имеет следующие особенности:

Круглый проём для монтажа смотрового люка, либо ЖБИ элементов горловины колодца.
Несколько типоразмеров, в зависимости от габарита канализационной камеры.
Различная толщина элементов, которая зависит от их предела прочности и величины пролёта.
В зависимости от габаритов и массы, плита имеет 3 или 4 монтажные петли, предназначенные для строповки изделия при погрузке или монтаже.

Однако современные производственные линии позволяют получить более высокое качество и точность за счёт внедрения систем автоматизации. Как правило, ЖБИ элементы изготавливаются на столах с виброопорами, что обеспечивает лучшее уплотнение бетонной смеси после её укладки в формы.

Разновидности и средняя цена

Существует множество разновидностей перекрытий для колодцев, которые отличаются по форме плиты или отверстия, а также размерам и назначению. Например, 3 вида крышек, различающихся по способу применения:

– это плиты перекрытия колодцев, в которых спрятаны инженерные узлы, и используется для того, чтобы в любой момент дать человеку доступ к ним для ремонта. Чаще всего имеет круглое отверстие, которое накрывается сплошной крышкой.
ППВ является плитой с чаще всего прямоугольным или овальным отверстием, которое накрывается решетчатой крышкой. Данная конструкция применяется в качестве водоприемников (ливневой системы).
ПН или плита низа является сплошной круглой крышкой из железобетона, которую чаще всего устанавливают в качестве основания для колодца. В некоторых случаях, когда требуется наглухо перекрыть доступ к колодцу, чтобы без специальной подъемной техники в него было сложно попасть ПН используются как крышка для колодца.

Также плиты перекрытия колодцев отличаются по своей маркировке, которая означает их форму, размер и предназначение.

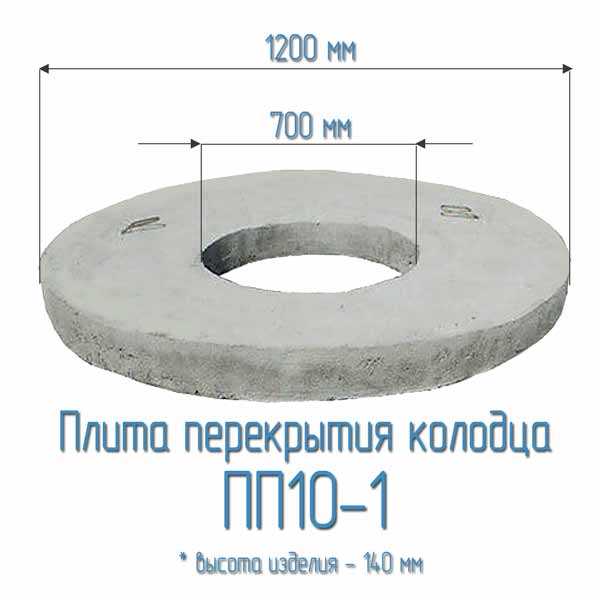

Например, плита ПП 10-1 – это плита перекрытия, которая устанавливается на колодец с внутренним диаметром в 1 м, а также 1-ой категорией нагрузки. Также у этой маркировки есть дополнение (например, 1ПП 10-1) которое показывает величину сдвига оси отверстия от центра плиты.

Название	Диаметр, мм	Толщина, мм	Масса, Т	Объем, м 3	Средняя цена, руб.
ПН 10	1160	100	0,43	0,18	1400
ПН 15	1680	120	0,95	0,39	2800
ПН 20	2200	120	1,45	0,58	4700
ПП 10	1160	150	0,28	0,12	1400
ПП 15	1680	150	0,71	0,28	2800
ПП 20	2200	160	1,3	0,53	4600
Дорожная плита УОП-6 (с обечайкой)	1600	330	0,8	0,32	6700
Дорожная плита УОП-6 (без обечайки)	1600	330	0,75	0,32	3700
ОП-1Д	1600х1600	250	0,9	0,36	3100
ОП-1К	1600х1600	250	0,98	0,39	3150
ПК 10	1200	120	0,23	0,14	2100
ПК 15	1720	140	0,68	0,27	4800
ПК 20	2240	160	1,35	0,54	6800
ПВГ 15	1720	140	0,68	0,39	4800
ПВГ 20	2240	160	1,43	0,8	7200
ПВК 8	1000	170	0,15	0,134	1400
КЦП 3-10	1160	150	0,23	0,09	3000
КП 12	1200х1200	160	0,42	0,17	2300
КП 25	2080х2900	240	2,18	0,87	13720

Выделим некоторые особенности отдельных видов:

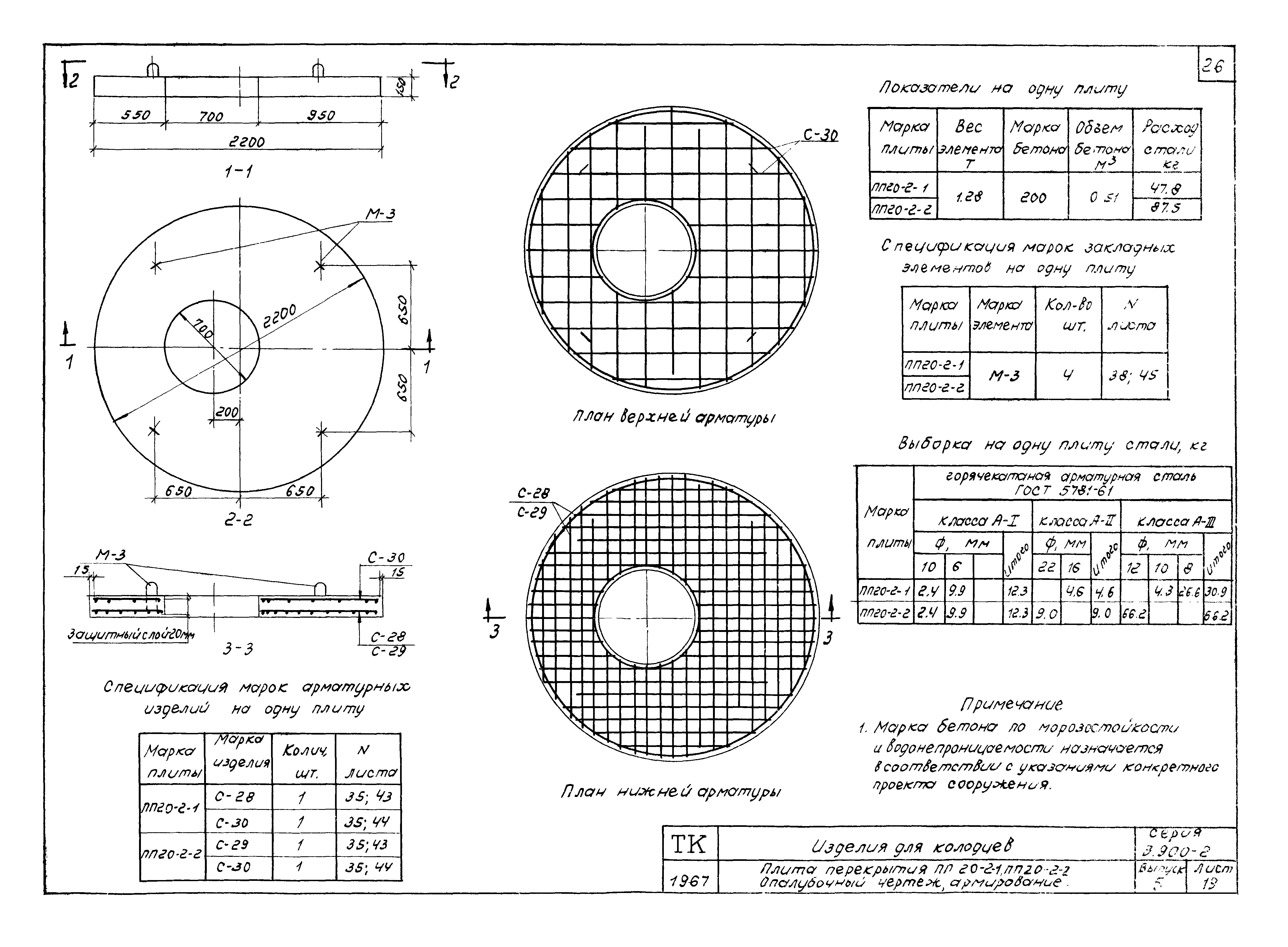

Для ПП стандартный диаметр внутреннего кольца является 700 мм, но для моделей, которые кладутся на колодези с внутренним отверстием в ширину 1,5 м и более данный параметр может составлять 1000 мм. Их аналог ПВГ имеет увеличенный размер и массу, а также он более устойчив к внешним нагрузкам.
Опорные плиты (ОП) или УОП применяются для установки на проезжую или пешеходную часть. Усиленные аналоги (УОП) имеют круглую форму. Они могут иметь вмонтированную обечайку (корпус люка) или выпускаться без нее. Внутренняя часть такой плиты чаще всего делается из чугуна, а устанавливается в момент заливки бетона.
Обычные ОП имеют квадратную форму с ребрами жесткости и применяются для разгрузки веса на колодец. Приписка К в конце обозначает то, что люк имеет круглую форму и должен использоваться для доступа к колодцу, а маркировка Д – это прямоугольное отверстие для установки ливневой решетки. Марка перекрытий ПК является аналогом плит ПП, но у данного типа конструкции внутреннее кольцо всегда находится ближе к краю.
Конструкция с маркировкой ПВК-8 является одной из самых распространенных крышек перекрытий колодцев, так как обладает очень маленькой ценой. Ее используют для накрывания водоприемников в промышленных зонах или городских дворах. Аналогом данного перекрытия является КЦП, которое имеет прямоугольное отверстие, размер которого составляет 400х800 мм.
Плиты марки КП применяются для защиты инженерных коммуникаций от давления почвы и других внешних воздействий. Данная конструкция имеет прямоугольную форму. Модель КП 12 имеет внутри отверстие диаметром 720 мм, а все последующие варианты КП не имеют люка, а их форма похожа на ребристую плиту.

Особенности применения и монтажа

Эксплуатация плит ПП связана с постоянным контактом с влажной и химически активной средой.

В связи с этим, вся система бункера, коллектора или тоннеля должна быть выполнена таким образом, чтобы исключить утечку грязных стоков в почву.

При устройстве крышки нужно следовать инструкции:

Кромка стен камеры очищается от пыли, и на неё наносится толстый слой цементно-песчаной смеси.
Стропы подъёмного механизма цепляются за все 4 монтажные петли плиты.
Крышка укладывается краями на кромки стен камеры, строго в створе каждой её грани.
Изделие прижимается под собственным весом, после чего необходимо выждать время на схватывание раствора.
Место сопряжения заштукатуривается.
На завершающем этапе вся камера вместе с плитой ПП покрывается слоем битумной мастики и оклеечной гидроизоляции.

Плюсы и минусы

Сборные железобетонные плиты перекрытий ПК имеют следующие достоинства:

Заводское изготовление сопровождается тщательным контролем на производстве, что снижает риск брака.
Готовый элемент идеально подходит под совместимое с ним колодезное кольцо и, соответственно, под люк.
Устройство системы наружной канализации с применением ЖБИ элементов производится в короткие сроки.
Инженер имеет возможность точно рассчитать предельную постоянную или временную нагрузку.

Кроме плюсов, можно выделить некоторые минусы:

Главным недостатком применения сборных плит является необходимость вызова тяжёлой строительной техники, что не всегда возможно в стеснённых условиях строительной площадки.
Модульные габариты могут не удовлетворять технологическим ограничениям при устройстве инженерных сетей.
Цены на материалы несколько выше, чем на бетон и арматуру при устройстве монолитных конструкций.

Преимущества и недостатки

Все ЖБ изделия, поступающие на стройплощадку с завода, выполнены в высоком качестве, прошли контроль ОТК и готовы к монтажу. В связи с этим, плиты КЦП имеют следующие преимущества:

Высокое качество изготовления.
Точное соответствие диаметра модульным габаритам колодезного кольца.
Простота монтажа – нет необходимости соблюдать сложные технологические требования, как при устройстве монолитных конструкций.
Требуется минимальное количество вспомогательного инвентаря.
Скорость монтажа.

Однако, наряду с достоинствами, можно также выделить ред недостатков:

Несовместимость с нестандартными изделиями.
Большая масса каждого элемента требует наличия грузоподъёмной техники, что не всегда удобно из-за сложности подъезда.
Высокая розничная стоимость изделий, так как завод закладывает свою норму прибыли и накладные расходы.

Все указанные недостатки незначительны по сравнению с практичностью ЖБИ изделий, и монолитные работы при устройстве наружных инженерных сетей выполняются крайне редко.

Заключение

Бетонное перекрытие колодца – это хороший способ защиты инженерных узлов (канализации, водопровода, проводов), который не только препятствует проникновению воды и мусора внутрь конструкции, но и дает возможность быстрого доступа к ним для ремонтных работ.

В случае ливневых систем данные крышки предполагают установку больших решеток, которые хорошо справляются с уборкой лишней воды во время дождя. Самое главное – это подобрать качественное перекрытие под требуемые нужды, так как использование неподходящей плиты может разрушить колодец.
