Двухскатная крыша для бани своими руками

Монтаж стропил

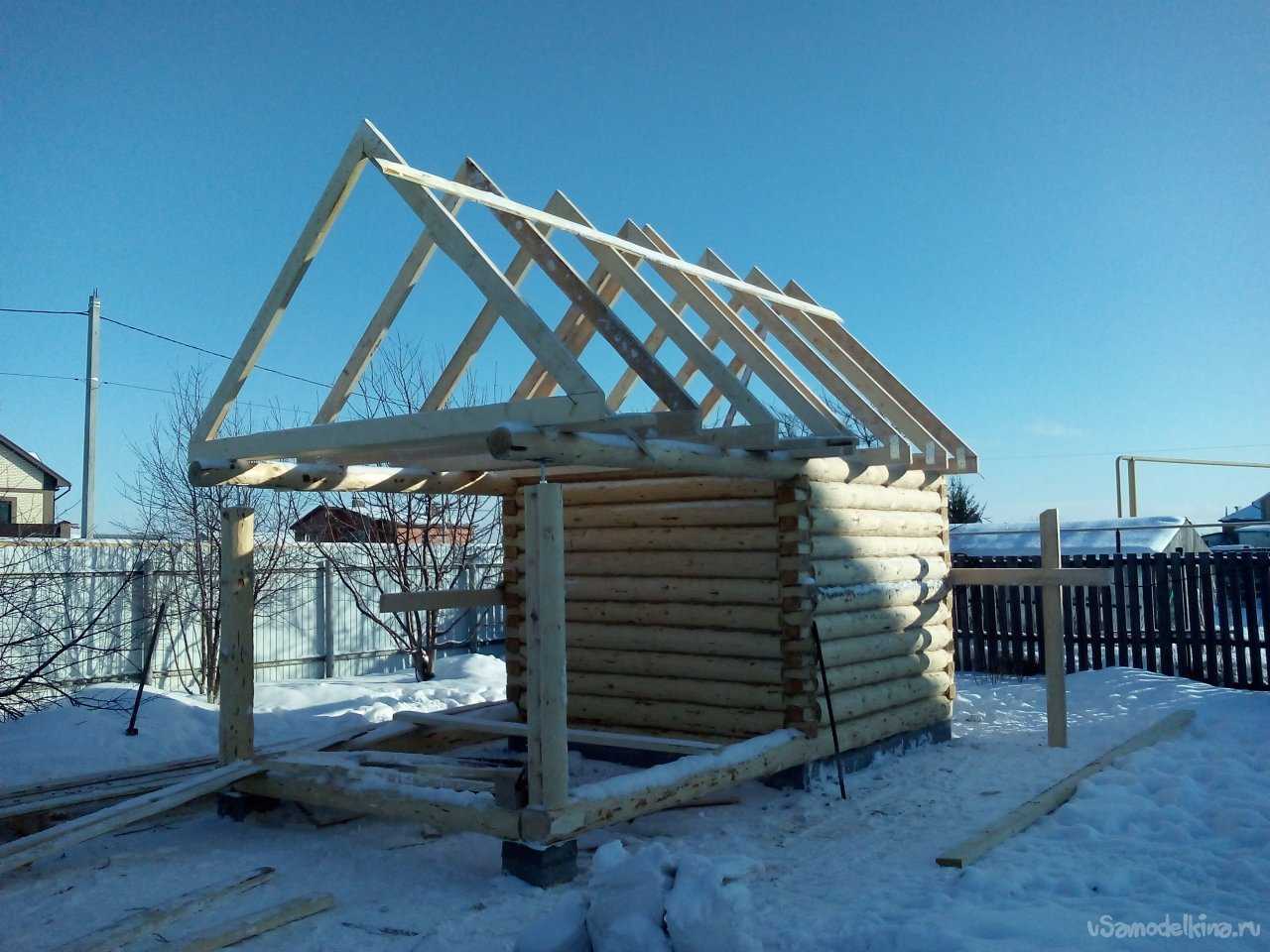

Стропила двухскатной крыши – это несколько одинаковых деревянных балок одной длины и сечения. После монтажа балок перекрытия крепится коньковый брус, для которого по центральной продольной оси дома распорками крепятся балки сечением 100 х 50 мм. Высота стоек в типовой схеме двухскатной крыши равняется расстоянию от пола до верхней поверхности мауэрлата. Вместо бруса для конька можно использовать доски толщиной 50 мм.

Перед монтажом стропильной системы рекомендуется сделать масштабный шаблон. Для этого доску от стропильной конструкции нужно приложить одним торцом к брусу, другим – к коньку, и отметить ее длину. Это и будет шаблонная длина стропил.
Крепление стропил

Монтируют стропильную систему тоже по шаблону, соблюдая очередность процессов. После установки и закрепления с нижнего конца одной стропильной балки нужно сразу же крепить противоположное стропило, и соединять балки верхними концами друг с другом через конек. К коньковому брусу стропила прибивают гвоздями, а к балке перекрытия – стальными скобами или уголком, шурупами-саморезами или анкерами. Для крыши любой формы с двумя симметричными или ассиметричными скатами под стропилами крепятся доски вдоль и поперек, чтобы придать системе жесткости.

https://youtube.com/watch?v=fOlIW8FXVP8

Виды кровельных покрытий

Большую роль играет не только стропильная система для бани, но и кровля. Существует несколько видов таких покрытий.

Условно кровельные покрытия делятся на четыре вида.

1. Листовая. К этому типу покрытий относятся ондулин, металлочерепица, профнастил, шифер,
2. Мягкая. К гибкой кровле относится черепица гибкая, кровля рулонного типа, а также мембранная кровля плоского типа.
3. Штучные. К такой разновидности можно отнести черепицу из керамики, черепица песчано-цементного типа, а также сланцевая кровля.
4. Наливная. Такой вид кровли подразумевает нанесение и крепление сразу же на бетонную часть.

Металлочерепица

Легкий по весу материал, которые очень красив. Состав такого покрытия представляет собой холоднокатный лист из стали, имеющий покрытие из цинка.

Шифер

Шифер также используется для покрытия крыш в бани. Это один из самых долговечных материалов. Срок эксплуатации до 40 лет. Финансово доступный материал. Именно по этой причине его зачастую выбирают для отделки кровли.

Ондулин

Такой материал как ондулин пользуется самой большой, пожалуй, популярностью.

Это объясняется большим числом преимуществ, которые важны при дальнейшей эксплуатации бани.

Материал водостойкий, долгосрочный, имеет маленький вес, легко режется, имеет демократическую цену и высокое качество.

Именно поэтому зачастую выбираю этот материал для покрытия крыши.

Черепица

Если при выборе материала в приоритете стоит не только качества и долгий срок службы, но и красота, то черепица тот самый вариант. Срок службы такого материала около 50 лет.

Битумная черепица

Такая разновидность черепицы как битумная представляет собой гибкие листы. Данный материал содержит в себе 5 слоев. Отличительной чертой является то, что такая черепица способна повторить все изгибы на крыше. Зачастую такой вид используется для самых высоких крыш.

Профнастил

Профнастил ценится за легкий вес и также, как и многие другие материалы за долгий срок службы. Более того, на рынке представлена возможность выбрать любое цветовое решение. В продаже такой материал представлен цельными листами, который может полностью закрыть пространство от конька до свеса, что очень удобно при монтаже.

Монтаж каркаса крыши бани

Если необходимо чердачное перекрытие, для него готовят балки. Их размеры и сечение зависят от ширины бани и от типа (в основном, веса) выбранного кровельного материала: чем шире размер бани и тяжелее кровельный материал, тем большего сечения балки нужно использовать. Шаг, с которым располагают балки чердачного перекрытия обычно составляет 0,6-1,0 метра. Но из опыта строителей бань, следует, что оптимальное расстояние равно ширине утеплителя: нет отходов и не нужно терять время на подгонку и уплотнение.

После завершения монтажа чердачного перекрытия приступают к изготовлению стропильной системы.  Стропила располагают друг от друга на расстоянии от 0,6 м до 1.2 м. Выбор этого значения зависит от типа (веса) кровельного материала и количества осадков, выпадающих в вашем регионе. Чем больше осадков и тяжелее кровельный материал, тем меньше шаг. Если вы решили накрыть баню шифером или керамической черепицей, то выбираем наименьшее расстояние между стропилами, так как асбестно-цементный и глиняная плитка лист довольно тяжелый материал.

Устройство односкатной крыши для бани

В некоторых случаях балки чердачного перекрытия и балки стропильной системы располагают в одном и том же месте, скрепляя между собой специальными П-образными скобами (если готовых скоб нет, их можно изготовить из прутов арматуры, толщиной не менее 8 мм). Иногда в качестве крепежного элемента используют арматурные штыри или деревянные шипы-нигеля, которые вбиваются в просверленные отверстия.

Конструкции односкатных крыш могут отличаться. В других вариантах используют следующий способ расположения элементов кровли (см. рисунки ниже).

Односкатные крыши для бани

Если баня сложена из бруса или бревен, верхний венец может служить опорой для балок. Для сооружений из камня поверх верхнего слоя кирпича/камня укладывают брус или бревно-мауэрлат, которое служит для связи стропильной конструкции и коробки здания. Перед укладкой мауэрлата стены покрываются слоем гидроизоляции.

В верхнем венце или мауэрлате для закрепления балок вырезают специальные сквозные отверстия, в которые потом вставляют концы балок. Глубина отверстия – примерно половина высоты бревна/бруса.  В том месте, где балки соприкасаются с венцом/мауэрлатом, их обматывают рубероидом (торцы балок заматывать нельзя, так как это способствует гниению). Для разгрузки стропил, придания конструкции большей жесткости  и для подстраховки, кроме собственно стропил, используют дополнительные элементы: распорки, перемычки, стяжки.

Как закрепить брусья стропильной системы

После завершения монтажа каркаса кровли необходимо смонтировать обрешетку для закрепления кровельного материала. Шаг обрешетки зависит от вида кровельного материала:

• Для  рулонной кровли,  мягкой битумной или керамической черепицы необходима сплошная обрешетка, которая чаще всего выполняется из листовых материалов (ОСП, влагостойкой фанеры, и др.).
• Под листовые кровельные материалы выполняют разреженную обрешетку. Ее шаг зависит от размеров листов. Обычно для такой обрешетки используют необрезную доску толщиной 25-40 мм, и только для волнового шифера берут брус 50*120 мм (шаг 0,8-1,0 метра).
• При использовании тяжелых кровельных материалов или большом количестве осадков некоторые элементы обрешетки можно заменять на металлические профили, выдерживая определенный шаг.

Стропильная система

Каркас стропильной системы может выполняться двух типов:

• Висячие. Стропила в подобных конструкциях верхушками соединяются друг с другом. Их нижние концы при этом соединяются с мауэрлатом. Они опираются на внешние несущие стены. На висячий стропильный каркас действуют 2 основные нагрузки – на прогиб и распирание. Для уменьшения распирающего действия, оказываемого на стропила, необходимо установить подкосы. Такой вариант применяется для небольших сооружений.
• Наслонные стропила крыши для бани. Так называются стропила, которые опираются не только на внешние несущие стены, но и на внутренние. Планировка бани может подразумевать одну или две стены. Они-то и будут служить в качестве опоры для каркаса крыши. На них следует укладывать лежни и монтировать стойки, подпирающие стропила. Такой вариант годится для построек с большой площадью.

Внимание! Чтобы правильно выбрать детали каркаса, следует учитывать вес самой конструкции, перекрытий, выполненных на чердаке, и снеговую нагрузку в зимний период. Какой толщины будут стропила, следует решать исходя из длины ската и шагом стропил.

Другие типы кровель для бани: основные моменты проектирования и возведения

Для покрытия бани могут быть использованы и другие типы крыш – односкатная или неравносторонняя. По сравнению с двускатной они не столь практичны, однако имеют ряд оснований для строительства именно над баней. Рассмотрим их основные особенности.

Односкатная кровля

Рассмотрим, как сделать крышу бани в виде односкатной конструкции. Данный тип кровли может применяться при необходимости покрыть баню достаточно небольших размеров или в случае, когда баня является пристройкой к основному зданию. Для применения подобной конструкции одну из стен строения делают выше, чтобы получить необходимый угол наклона кровли. Рекомендуется соблюдать уклон ската в пределах не менее 20° для меньшей нагрузки на перекрытия, а в регионах со снежными зимами увеличивать этот показатель до 45°.

Расчет и строительство односкатной крыши для бани своими руками, в принципе, повторяют все пункты, приведенные выше для двускатной конструкции. Остановимся на некоторых моментах, характерных именно для крыши с одним скатом:

• При расчете угла наклона односкатной кровли в производство берется показатель величины, на которую необходимо поднять одну из стен здания. Чем он больше, тем круче будет возведенная крыша и меньше нагрузка на ее стропильную систему;
• Точками опоры стропил является мауэрлат, закрепленный на стенах разного уровня.

Остальные операции по строительству односкатной кровли идентичны порядку работ для двускатной, описанных выше.

Крыша с неравносторонними скатами

Интересный вариант кровли для бани представляет конструкция с двумя скатами различной длины и угла наклона. Более длинный и пологий скат в этом случае может быть навесом над верандой, примыкающей к бане. При кажущейся привлекательности, этот тип кровли для бани имеет два недостатка:

• Из-за небольшой высоты крыши над баней размеры веранды получатся очень незначительными;
• Размеры чердака очень малы и не позволяют полноценно использовать его для хранения бытовых вещей.

Если учесть, что расчеты и возведения неравносторонней кровли таят достаточно много сложностей, строительство подобной крыши над баней нерационально.

Разновидности двухскатной крыши

Двускатная крыша

В народе говорят: «крыша домиком», то есть, имеется ввиду не только форма, но и надежность конструкции, которая имеет длинный перечень преимуществ:

1. Разнообразие вариантов схемы кровли и архитектурных форм крыши;
2. Простые расчеты и экономичность крыши;
3. Естественный сток атмосферных осадков;
4. Простые геометрические формы крыши обеспечивают низкую вероятность накапливания воды и протекания крыши;
5. Большая полезная площадь чердака, есть возможность сделать мансарду;
6. Хорошая ремонтопригодность, высокая прочность, долговечность и износостойкость крыши из двух скатов.

Двухскатная крыша

Три наиболее распространенные варианта двухскатной крыши:

1. Симметричная двухскатная крыша: Это самое популярное решение в силу своей абсолютной надежности и простоты исполнения. Симметричные скаты равномерно распределяют все нагрузки на мауэрлат и стены дома. Выбор кровельного материала не зависит от типа и толщины теплоизоляционного слоя. Несущие нагрузки можно легко повысить, сделав стропильную систему из более толстого бруса, укосины и распорки можно крепить в любом месте. Негативный фактор – полноценной мансарды на таком чердаке не получится – или будут низкие скошенные стены с множеством «мертвых» зон, или маленькое, но прямоугольное помещение;
2. Асимметричная крыша из двух скатов: Разные углы наклона скатов уменьшают полезную площадь чердака, но на одной стороне можно сделать полноценное жилое помещение. Из-за разных углов уклона крыши нагрузка на несущие стены и фундамент дома распределяется неравномерно, что требует пересчета нагрузочной способности основания и несущих стен дома, перерасчета типов материалов и их количества, а также изменения методов утепления, гидроизоляции и отделки;
3. Несимметричная двускатная крыша с внутренним или наружным изломом: Позволяет сконструировать жилые помещения без оглядки на конструкцию крыши. Недостатки – те же, что и в пункте выше.

Асимметричная крыша

Основная информация, находящаяся на плане кровли

План – это, прежде всего чертеж. Благодаря нему можно разобрать все волнующие вас вопросы на листе бумаге, а понимание и использование необходимого количества материалов существенно сэкономят ваши деньги. В современном строительстве используется уйма разновидностей, например, в качестве покрытия для скатных крыш применяется профнастил, гибкая черепица, ондулин и так далее. Верное количество данных материалов никак нельзя предугадать, а вот рассчитать можно. Что касается плоских крыш, то здесь такая же ситуация, ведь наплавляемая кровля или наливное покрытие также требует расчетов.

Я рассказываю о плоской крыше лишь по нескольким причинам. И основной из них является дешевизна. Благодаря недорогим материалам можно добиться качественной крыши за очень несущественную сумму. К слову, возвести двухскатную крышу будет примерно в два раза дороже.

Итак, что же вы увидите, взглянув на чертеж плоской крыши?

1. Разуклонку
2. Водосточные воронки (если оформлена внутренняя система)
3. Расположение вентиляционных каналов
4. Ширину парапета
5. Место выхода на крышу

Наверняка вы задались вопросом, а причем здесь разуклонка к плоской крыше? Дело в том, что без нее удаление избыточной влаги, поступающей из атмосферных осадков невозможна, и вам придется проводить просушку основания вручную, а этого явно никому не захочется делать.

Чертежи должны создаваться высококвалифицированными специалистами, которые вложат в него все свои знания. Помимо основных элементов кровли, на планах часто отображают и вспомогательные элементы, например, теплоизоляционные и гидроизоляционные слои, описывают стропильную систему или основание крыши. На некоторых чертежах можно встретить схему расположения кровельного покрытия и места его стыковки. Помните, что чем больше мельчайших деталей вы обработаете, тем качественнее будет ваша крыша.

ВАЖНО: Грамотно составленный план возводимой кровли позволяет использовать в расчетах точные размеры строения. При этом расходы, связанные с перекупкой материала существенно сокращаются

Виды стропильных систем

Стропильные системы бывают с висящими или наслонными стропильными ногами. Висящие опираются только на наружные стены здания (на мауэрлат или верхний венец). Для того чтобы увеличить надежность системы, чтобы не развалить стены, их соединяют затяжками (называют еще перемычкой или ригелем). Этот тип стропильной системы подходит для зданий небольшой ширины (меньше 10 м) и в тех случаях, когда нет несущей стены, идущей посередине.

Два вида стропильных систем — с висящими и наслонными стропилами

Второй тип системы — с наслонными стропилами. Они опираются на коньковый брус и мауэрлат, но нагрузка с кровли распределяется еще и на среднюю несущую стену, через вертикальные бруски — прогоны, которые устанавливаются с тем же шагом, что и стропила и опираются на нижнюю затяжку.

Установка стропил двухскатной крыши своими руками

Для большей части бань систему делают с висящими стропильными ногами — размеры позволяют это сделать. В этом случае меньше расход пиломатериалов и меньше времени требуется на ее обустройство. Большую часть работ при этом можно перенести на землю.

Делают один треугольник из стропил по всем правилам и размерам. Примеряют его, а потом изготавливают нужное количество его точных копий. Готовые стропила с затяжками и ригелями, скрепленные и вымеренные, поднимают на крышу. Там выставляются строго вертикально в обозначенных местах и закрепляются к мауэрлату и коньку.

Пример того, как можно сделать двускатную кровлю с висящими стропилами сморите в видео.

При длине ската крыши более 4,5 метров для повышения надежности системы устанавливают вертикальные стойки, которые одним концом подпирают стропильную ногу, а вторым упираются в балку перекрытия. Это делают вне зависимости от типа установки стропил: и на висящих, и на наслонных. Устанавливают еще и уклоны, которые делают конструкцию еще более жесткой.

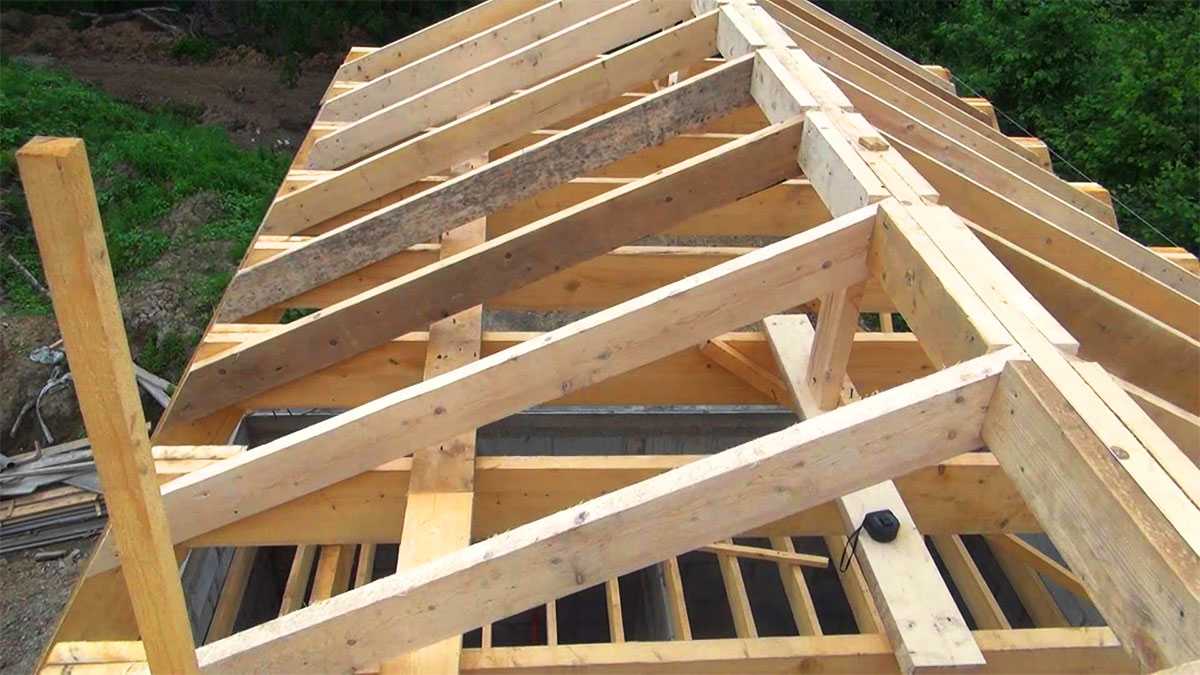

Вариант стропильной системы для двускатной крыши со стойками

В любом случае стропила нужно будет крепить к коньковому брусу, а также к мауэрлату. На рисунке ниже представлены варианты крепления к коньку.

Как можно прикрепить стропильные ноги к коньку

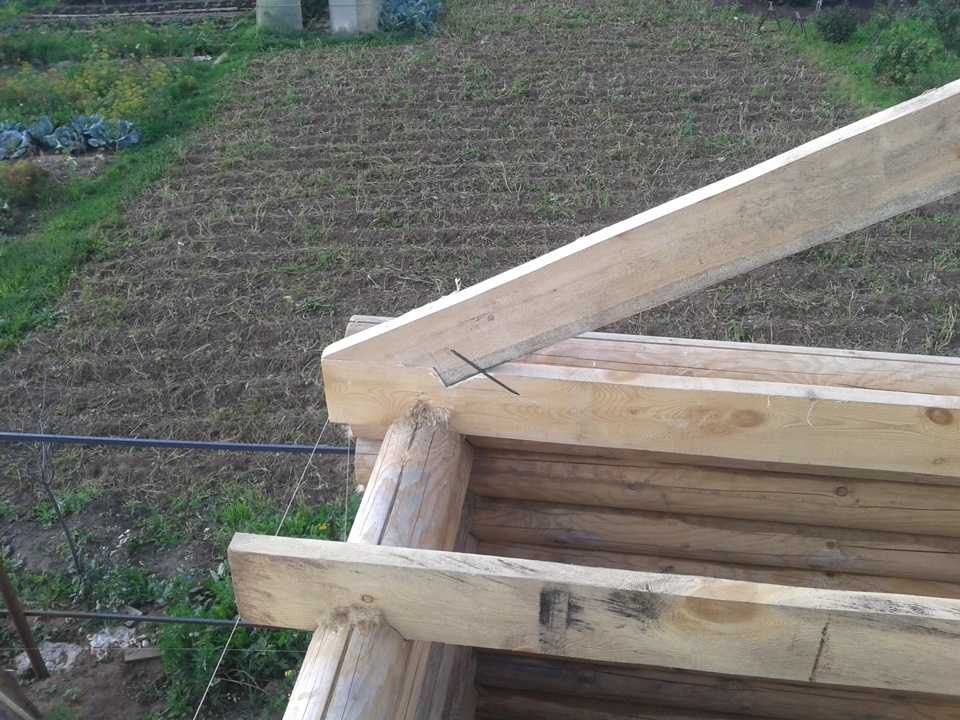

Необходимо будет также прикрепить стропила к мауэрлату. Как это можно сделать — смотрите на фото ниже.

Способы крепления стропильных ног к мауэрлату

Что учитывать при выборе конька крыши

Когда выбирается высота конька, необходимо учитывать ряд факторов:

• Особенности климата в регионе, от которых будет зависеть конструкция крыши.
• Эстетическое восприятие крыши.
• Конструктивные особенности бани.

Кровля может выполняться с уклоном от 2,5 до 60 градусов. Пологие крыши обычно применяются в регионах, в которых количество осадков в году довольно небольшое. Крутая кровля выполняется при необходимости оборудования на чердаке жилой мансарды. Однако в регионах, где ветра довольно сильные, использовать крутые коньки не следует. К примеру, в некоторых районах степи, где осадков довольно мало, сооружается кровля с уклоном 10 градусов. При постройке бани в северном районе, где снега очень много, следует делать скаты крыши под углом от45 до 60 градусов.

Определяем тип будущей крыши

Оценке различных видов крыш для банного строительства, в свое время мы посвятили отдельную статью. Сегодня вкратце напомним основные критерии осознанного выбора.

Односкатная крыша применяется когда:

• Бюджет стройки сильно ограничен;
• Простота конструкции и скорость возведения имеют прерогативу над функциональностью и внешним видом. Очень часто так поступают в тех случаях, когда баня возводится самостоятельно, без привлечения специалистов со стороны;
• Регион, где производится строительство объекта, отличает небольшое количество дождевых осадков, невысокая снеговая нагрузка в зимний период, но ему присущи очень сильные и устойчивые ветра;
• Нет необходимости в обустройстве объемного чердачного помещения, для широкого использования его в разнообразных хозяйственных целях.

Двускатная крыша имеет более широкое применение, поскольку:

• Отличается традиционным и привлекательным внешним видом;
• Обладает значительно лучшими теплоизоляционными характеристиками;
• Предоставляет возможность обустройства чердачного помещения;
• В лучшей степени отводит дождевые осадки и противостоит снеговой нагрузке.

В то же время сооружение такой крыши сопряжено со значительно большими затратами и материалов и труда, да и требует наличия определенных знаний и навыков.

Возведение крыши начинается после окончания сооружения несущих стен конструкции.

Конструктивные особенности двухскатной кровли

Двускатная кровля основана на треугольнике, который придает ей жесткость. В его составе имеются следующие элементы:

Мауэрлат — это брусья, уложенные непосредственно на наружные стены по всему периметру дома. Крепление этих элементов чаще всего выполняется посредством анкерных болтов. Рекомендуемый материал для изготовления элементов — древесина хвойных пород. Сечение брусьев имеет форму квадрата со сторонами 100*100 мм или 150*150 мм. Именно на мауэрлат ложатся стропила, и нагрузка от всей системы передается наружным стенам.

Лежень — это брус определенной длины, в который упираются стойки. Его укладывают в направлении внутренней несущей стены. Элемент используется при обустройстве крыши на больших домах.

Подкосы — это элементы, выполненные из небольших брусков. Они устанавливаются под углом между стойкой и стропилами. Такое расположение способствует укреплению  стропил и повышению несущей способности крыши.

Стойки — это элементы крыши, расположенные вертикально. Посредством этого элемента нагрузка от конькового бруса передается на стены. Стойки располагаются между стропилами.

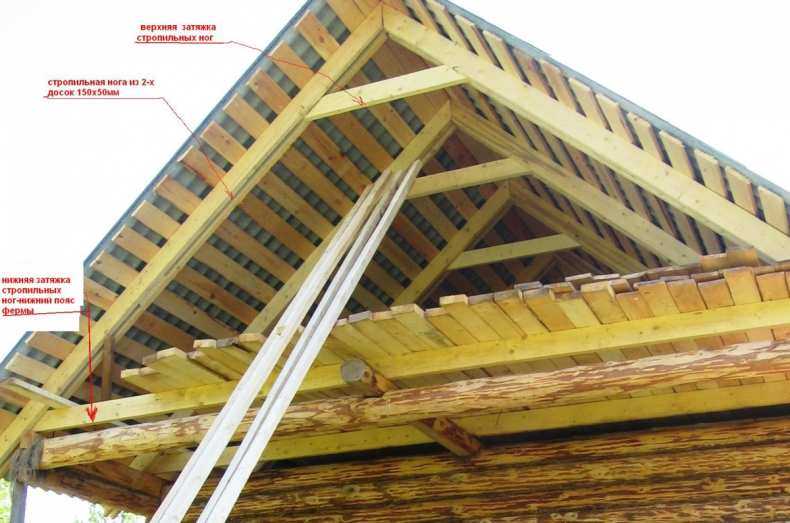

Затяжки представляют собой балки, которые соединяют стропильные ноги в нижней части. Этот элемент является основанием треугольника фермы. Как и подкосы, эти балки делают деревянные стропильные фермы более прочной и устойчивой к различным нагрузкам.

Стропильные ноги представляют собой доски определенной длины, имеющие сечение 5*15 см или 10*15 см. между собой элементы соединяются под углом, образуя вершину треугольника. Две соединенные стропильные ноги называют фермой. Количество таких конструкций определяется длиной дома. При этом расстояние между фермами может быть не более 1,2 метра и не менее 0,6 метра

Рассчитывая шаг стропильных ног, во внимание следует принимать общий вес кровли, ветровую и снеговую нагрузку. Конек располагается в самой верхней точке кровли и представляет собой брус, который служит соединением скатов. Поддержку снизу этому элементу обеспечивают вертикальные стойки, а с боков к нему крепятся концы стропил

Поддержку снизу этому элементу обеспечивают вертикальные стойки, а с боков к нему крепятся концы стропил

Конек располагается в самой верхней точке кровли и представляет собой брус, который служит соединением скатов. Поддержку снизу этому элементу обеспечивают вертикальные стойки, а с боков к нему крепятся концы стропил

В некоторых случаях вместо бруса используют две доски, соединенные под определенным углом и прибитые к верхней части стропил с двух сторон.

Двускатная крыша своими руками предполагает выполнение обрешетки из досок или бруса, которые наколачивают на стропила в перпендикулярном направлении. В зависимости от материала для кровли обрешетка может быть сплошной или с зазорами.

Внутренние углы полигонов

Внутренний угол – это угол внутри формы

Другой пример:

Треугольники

Сумма внутренних углов треугольника составляет 180 °

Давайте попробуем треугольник: 90 ° + 60 ° + 30 ° = 180 °

Это работает для этого треугольника

Теперь наклоните линию на 10 °: 80 ° + 70 ° + 30 ° = 180 °

Еще работает! Один угол пошел на вверх, на 10 °, , а другой на вниз на 10 °

Четырехугольники (квадраты и т. Д.)

(У четырехугольника 4 прямые стороны)

Попробуем квадрат: 90 ° + 90 ° + 90 ° + 90 ° = 360 °

Квадрат в сумме дает 360 °

Теперь наклоните линию на 10 °: 80 ° + 100 ° + 90 ° + 90 ° = 360 °

В сумме все равно 360 °

Внутренние углы четырехугольника в сумме составляют 360 °

Потому что в квадрате 2 треугольника…

Сумма внутренних углов в треугольнике составляет 180 ° …

… а для квадрата они составляют 360 ° …

… потому что квадрат можно составить из двух треугольников!

Пентагон

У пятиугольника 5 сторон, и его можно составить из трех треугольников , так что вы знаете, что …

… его внутренние углы в сумме составляют 3 × 180 ° = 540 °

А когда это обычный (все углы одинаковые), то каждый угол будет 540 ° /5 = 108 °

(Упражнение: убедитесь, что каждый треугольник здесь составляет 180 °, и убедитесь, что внутренние углы пятиугольника составляют в сумме 540 °)

Суммарные внутренние углы пятиугольника составляют 540 °

Общие правила

Каждый раз, когда мы добавляем сторону (треугольник к четырехугольнику, четырехугольник к пятиугольнику и т. Д.), Мы добавляем еще на 180 °, к общей сумме:

Итак, общее правило:

Сумма внутренних углов = ( n −2) × 180 °

Каждый угол (правильного многоугольника) = ( n −2) × 180 ° / n

Возможно, поможет пример:

Пример: А как насчет правильного десятиугольника (10 сторон)?

Сумма внутренних углов = ( n −2) × 180 °

= ( 10 −2) × 180 °

= 8 × 180 °

= 1440 °

А для обычного десятиугольника:

Каждый внутренний угол = 1440 ° /10 = 144 °

Угол наклона

Правильный расчет угла наклона двухскатной крыши имеет большое значение при строительстве дома. От показателя зависят нагрузки, которые приходятся на кровельный материал и на стропильную систему. Некорректный просчет угла наклона кровли часто приводит к затрудненному сходу снеговых масс и воды с поверхности. Кроме того, угол наклона определяет высоту потолка и размеры мансардного этажа.

Зависимость угла наклона двухскатной крыши и высоты потолкаФото из открытых источников

Определить оптимальное значение параметра поможет наш калькулятор угла наклона крыши. Достаточно ввести основные исходные данные, и программа выдаст результат через несколько секунд.

Виды стропильных конструкций для кровли

В дачных банях или рассчитанных на одну семью обычно используется одна из двух основных столярных конструкций: мауэрлат или стропильно-захватная. В первом отсутствуют промежуточные опоры (доступно все чердачное пространство), а вертикальные нагрузки от стропил воспринимаются непосредственно внешними стенами здания.

Такая конструкция рассчитана на пролет до 12 м. во втором случае вес крыши на себя принимает колонны, установленные в чердачном пространстве.

• Мауэрлат (потолочная обрешетка) представляет собой деревянную балку крыши, размещенную параллельно стене здания. Задача настенного покрытия — соединять крышу со стенами здания и передавать нагрузки от стропильной фермы на стены.
• Размеры такой доски стандартизированы — этот элемент имеет квадратное сечение, а его сторона обычно составляет 10-15 см. Мауэрлат крепится к балке перекрытия с помощью бетонных анкеров с резьбовыми концами.

Стропильно-захватная конструкция рассчитана на пролет кровли до 16 м. Здесь нужны дополнительные опоры — колонны или стены. Стропила базируются на горизонтальных балках, называемых прогонами.

Крайние прогоны опираются на потолок или коленную стену, остальные опираются на колонны. Они размещаются через каждые 3-5 стропил, с помощью которых затем формируются так называемые полные фермы.

Виды стропильных систем для двухскатной крыши

Насланные стропила

Опираются на мауэрлат и стойки, установленные на внутреннею стену, с равным стропилам шагом. Для придания жесткости при пролетах 6 м, дополнительно ставят подкосы.

Схема наслонных стропил двускатной крыши

Висячие стропила

Если здание небольшой ширины, можно устраивать стропильную систему, когда стропила опираются на мауэрлат или стены, без промежуточных опор. Максимальный пролет — 9 метров. Такие кровли иногда, можно устраивать без мауэрлата. Стропила устанавливаются на стену, с использованием прокладок, на стропила в таком варианте, действует изгибающий момент.

Что бы разгрузить, ставятся деревянные или металлические накладки. Они надежно укрепляют угол. Для висячих стропил большего пролета устанавливается бабка и подкосы. Для висячих систем, стропило устраивают большего сечения, и пиломатериал выбирают не ниже I II сорта.

Схема висячих стропил двускатной крыши

Этапы работ

Переходим к монтажу односкатной крыши. Он состоит из нескольких этапов:

При строительстве вашей бани необходимо помнить о том, что стены должны быть разной высоты. Если ваша баня имеет форму прямоугольника, то советую разной высоты делать стены, которые длиннее. Таким образом уменьшится поверхность ската, крыша будет более прочной, а также вы сэкономите строительные материалы. При строительстве бани с чердаком, необходимо сделать углубления на уровне с более низкой стеной. В них устанавливаются балки перекрытия потолка. Все углубления необходимо обрабатывать специальными растворами для древесных материалов. Следующим шагом будет выпиливание балок и стропил. Его следует осуществлять строго по размерам указанным в проекте. Для этого хорошо подойдет доска. Концы, которые буду упираться в балки, надо обработать полимерной мастикой, для эффекта гидроизоляции, а затем обернуть пленкой или рубероидом. Устанавливаем балки в углубления и закрепляем при помощи скоб. Скрепление фронтонов бани осуществляется при помощи того же материла, из которого сделана бани или же досок. При строительстве бани с чердаком необходимо сделать окно для вентиляции в фронтоне. При несоблюдении этого условия будет образовываться конденсат, что приведет к порче материала. Поверх стропил указывают пленки гидроизоляции, так чтобы она немного провисала. Крепим эту пленку при помощи строительного степлера. Сверху слоя пленки устанавливаем брус небольшого размера, а к нему крепим сплошную обрешетку из фанеры, либо же не сплошную из досок с расстоянием тридцать или шестьдесят сантиметров. Выбор обрешетки зависит от кровельного материала. Сплошную устанавливает под мягкую кровлю, разреженную под жесткие материалы, такие как металлическая черепица или профессиональный настил. Выкладывать кровлю стоит следуя всем рекомендациям производителя. Металлическую черепицу или профессиональный настил советую устанавливать в нахлёст поверх предыдущего. Крепим эти материалы при помощи к обрешетки шайбами в нижний пласт. Ондулин наоборот в верхний при помощи гвоздей. Мягкая кровля крепится с помощью особого подкладочного слоя и специального фена. Рубероид приклеивают на спецмастику. Устанавливаем планки и конек. Необходимо обязательно оставить зазор для вентиляции, во избежание появления конденсата

При строительстве бани с дымоходом, нужно выделить внимание устройству прохода трубы через крышу. Расстояние от трубы должны быть не меньше двадцати сантиметров

Следующий этап это теплоизляция крыши

Очень важный момент при монтаже крыши для бани! Если не сделать теплоизоляцию, то время достижения нужной температуры значительно увеличится. При строительстве крыши без чердака, следует делать теплоизоляцию самого ската. Осуществляется это при помощи подшивки теплоизоляруещего материала изнутри. Укладывают их между стропилами, нужно помнить о том, что зазоров при этом процессе быть не должно. Советую укладывать утеплитель в два слоя, чтобы перекрыть стыки предыдущего слоя. Крепим его при помощи реек, а затем покрывают специальной металлизированной пленкой, блестящей стороной наружу. Закрепляем пленку строительным степлером, сверху нее устанавливаем небольшие брусы и последующем на них крепим материалы внутренней обшивки. Рассмотрим вариант строительства бани с чердаком. В этом случае мы утепляем сам потолок. Для того чтобы осуществить теплоизоляцию потолка, на балки перекрытия крепят черновой пол, под низ крепят гидроизоляционный слой, а дальше подобно утепления ската осуществляют теплоизоляцию потолка. С внутренней стороны осуществляют пароизоляцию далее делают внутреннюю обшивку помещения.

На этом монтаж односкатной крыши окончен!

Что характерно для расчета двускатной крыши, и какие элементы подлежат математическим вычислениям

Прежде, чем разобраться, как провести расчет двухскатной крыши, отметим, что конструктивно двухскатная крыша является самым простым из всех существующих типов и форм. Такая крыша состоит из двух наклонных поверхностей, называемых скатами, которые расположены под определенным углом в отношении наружных стен дома. Это обязательное условие, т.е. благодаря наклону происходит естественный сток дождевой воды и отход талого снега, поэтому как минимум в пять-десять градусов угол должен быть. Примечательно, что во многих случаях целесообразно делать наклон даже более, чем на 60 градусов.

Ещё одной отличительной чертой конструкции рассматриваемого типа является фронтон, часто называемый «лицом» крыши. Данный элемент имеет форму треугольника, он образован карнизом и двумя скатами, и становится верхней частью переднего фасада здания.

Занимаясь строительством небольшого дачного домика, такую незамысловатую и наиболее простую в монтаже форму кровли многие предпочитают возводить самостоятельно

Это действительно реально, но необходимо понимать, насколько важно выполнить максимально верные вычисления. Сказать точно, как сделать расчет двухскатной крыши невозможно, т.к

есть общие правила и направления исчислений, но необходимо при этом учитывать индивидуальные особенности каждой постройки и ряд нюансов.
