Завершающие операции
Далее следует укладка гидроизоляции, пленку нужно укладывать в обязательном порядке, если вышестоящий этаж предназначен для проживания или в нем нет системы напольной вентиляции. Даже если деревянные полы и не будут заливаться водой, при проветривании более холодный воздух будет собирать конденсат внутри деревянного перекрытия. Можно застелить обычную полиэтиленовую пленку толщиной 0,2 мм.
Все остальные детали перекрытия зависят от способа устройства пола на верхнем этаже. Если планируется укладка ламината или паркета, лучше всего положить слой из ОСБ или влагостойкого гипсокартона. В случае если на втором этаже запланирован обычный деревянный пол, то будет достаточно набить лаги и зашить поверхность шпунтованной доской.
Черновой пол под ламинат
Этот вид черновых полов требует более требовательного отношения к качеству покрытия. Если полы делаются между этажами, то утепление можно не делать. Теплый воздух из помещений первого этажа не уходит на улицу, а обогревает второй этаж. За счет этого улучшаются параметры микроклимата комнат на втором этаже. Утепление делается только на чердачных перекрытиях.
Деревянный пол на лагах
Черновой пол служит основанием для ламинатных покрытий и должен соответствовать трем требованиям.
Твердость. Толщина досок и расстояние между балками подбираются с таким расчетом, чтобы полностью исключались деформации плоскостей при максимально возможных нагрузках.
Влажность. Относительная влажность пиломатериалов не должна превышать 20%. Перед укладкой доски необходимо несколько дней просушить в отапливаемом помещении. За это время они приобретут естественную влажность и не будут изменять линейные размеры.
Ровность. Отклонение по высоте плоскости не может превышать двух миллиметров на два метра длины. В противном случае ламинатный пол во время хождения начнет издавать очень неприятные звуки, появляющиеся из-за трения элементов в соединительных замках. Устранить эти звуки невозможно. Придется полностью демонтировать половое покрытие, выровнять черновой пол и только потом опять настилать ламинат
Работы делать долго и дорого, лучше сразу обращать внимание на качество. Для черновых полов нужно использовать только пропущенные через двухсторонний рейсмус пиломатериалы
Окончательная подгонка чернового пола под ламинат может делаться паркетной машиной или ручным рубанком
Выбор инструмента зависит от общей площади покрытий.
Окончательная подгонка чернового пола под ламинат может делаться паркетной машиной или ручным рубанком. Выбор инструмента зависит от общей площади покрытий.
Монтаж чернового пола из OSB на лагах
Ровность основания следует проверять длинным уровнем или правилом, прикладывайте инструменты в различных местах черного пола и обращайте внимание на зазоры. При обнаружении отклонений плоскость следует выравнивать одним из инструментов
Если перепад по высоте чернового пола не превышает миллиметра, то неприятный скрип может самостоятельно исчезнуть через несколько месяцев эксплуатации
За это время элементы замкового соединения частично притрутся, упирающиеся части уменьшат свою толщину. Те, что не притерлись, немного деформируются, за счет чего уменьшиться плотность замкового соединения. Эти изменения не повлияют на качество и долговечность пользования ламинатными полами
Если перепад по высоте чернового пола не превышает миллиметра, то неприятный скрип может самостоятельно исчезнуть через несколько месяцев эксплуатации. За это время элементы замкового соединения частично притрутся, упирающиеся части уменьшат свою толщину. Те, что не притерлись, немного деформируются, за счет чего уменьшиться плотность замкового соединения. Эти изменения не повлияют на качество и долговечность пользования ламинатными полами.
Укладка фанеры под ламинат на деревянный пол
Во время фиксации чернового пола под ламинат нужно немного утапливать шляпки гвоздей или саморезов в доски. Дело в том, что добиться идеально ровного прилегания досок к балкам даже теоретически невозможно. Со временем в местах провисания досок гвозди могут немного выходить из балок, из-за этого шляпка приподнимается над плоскостью досок. Это очень нежелательно для ламинатных полов. Они укладываются на специальную подстилку, имеют герметичную гидроизоляцию. Шляпки метизов острыми краями повреждают мембранный слой, герметичность гидроизоляции нарушается. Попавшая через отверстия влага между ламинатом и черновым полом становится причиной появления грибков и гнили на древесине. Увидеть проблему своевременно невозможно, она обнаруживается уже после потери пиломатериалами первоначальных свойств. Как следствие, для устранения требуются сложные специальные мероприятия, иногда приходится менять несущие конструкции.
Покрытие по лагам
Плиты ОСП
И последнее. Самым оптимальным вариантом для настилки черновых полов под ламинатные покрытия считаются водостойкие ОСП плиты или клееная фанера. Листы большого размера, за счет этого минимизируется количество стыков, намного легче сглаживать резкие перепады по высоте. Укладывать плиты необходимо с демпферными зазорами шириной примерно 2–3 мм, которые будут компенсировать тепловые расширения материала. В противном случае вероятны вспучивания ламинатного пола, их устранение потребует полного демонтажа как финишного покрытия, так и выравнивающего основания.
осп плита

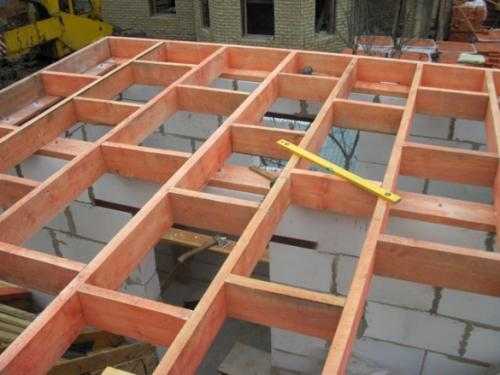

Устройство междуэтажного деревянного перекрытия
Пол второго этажа по деревянным балкам выглядит несколько иначе, чем конструкция на первом этаже
В этом случае очень важно не утепление, а звукоизоляция перекрытия, чтобы звуки и шаги не были слышны в помещениях на первом этаже
Сечение балок между 1-ым и вторым этажом зависит от перекрываемого пролета:
- при пролете 2,2 м используют балки сечением 75 на 100 мм;
- для пролета 3,2 м берут элементы высотой 0,2 м и шириной 0,125 м, но в некоторых случаях подходят изделия с сечением 100х75 мм;
- для пятиметрового пролета применяют балки сечением 225х150 мм.
Шаг балок подбирают в зависимости от толщины половицы по описанной выше схеме.
При устройстве междуэтажного перекрытия пирог пола по деревянным балкам выглядит следующим образом (снизу вверх):
- сначала идет потолок первого этажа из ГКЛ;
- обрешетка для крепления гипсокартона;
- балки перекрытия;
- слой пароизоляции;
- шумоизоляция из минеральной ваты;
- чистовое покрытие из массивной доски.
Не забудьте все деревянные элементы перед укладкой обработать составами для защиты от гниения и горения.
Монтаж междуэтажного перекрытия
Работы по устройству междуэтажного перекрытия ведутся в таком порядке:
- Укладка балок производится на этапе строительства дома. Элементы укладываются с определенным шагом. Способ крепления зависит от материала стен. При укладке на кирпичные, бетонные стены или ограждающие конструкции из пенобетонных блоков балки изолируются от стен посредством двух слоев рубероида. Так они будут надежно защищены от влаги и гнили. Если есть в этом необходимость — проводят работы по усилению лаг второго этажа.
- Далее к нижней стороне балок фиксируют деревянную обрешетку для крепления потолка первого этажа. Для обрешетки используют брус сечением 5х5 см. Его крепят с шагом 50 см. По деревянному каркасу подшивают потолок нижележащего этажа.
- В пространство между балками укладывают пароизоляционный материал и прикрепляют его степлером к деревянным элементам.
- Далее в просветы между балками укладывают звукоизолятор. Звукоизоляция пола в деревянном доме должна быть эффективной и легкой, чтобы не перегружать перекрытие. Для этих целей идеально подойдет минераловатная плита.
- После этого приступают к укладке напольной доски.
Виды конструкций перекрытий
Всего существует несколько типов чердачного перекрытия по деревянным балкам. У каждого из них – свое предназначение и свои плюсы и минусы.
Что касается каркасных домов, перекрытия в них рекомендованы по системе «платформа». То есть после установки стен укладываются балки и создается определенная как бы платформа, и рабочее основание для будущего пола чердака в то же время
Здесь важно не оказать лишнего давления на хрупкие стены, поэтому чердачное покрытие тоже не будет рассчитано на пианино в углу
В таком случае балки устанавливают на обвязочный брус, который используют в качестве мауэрлата:
А вот в доме со стенами из бревна или бруса в качестве чердачного перекрытия по правилам обустраивается жесткий щит, который при усадке стен будет плавно опускаться вместе с ними, причем обязательно равномерно.
В качестве отдельного вида чердачных перекрытий следует выделить быстровозводимые деревянные перекрытия. Главная их фишка – в применении специальных крепежных элементов, которые изготавливают из оцинкованной стали. Их толщина и качество рассчитывается в зависимости от уровня будущих нагрузок на перекрытие.
Стандартные чердачные перекрытия на балках с брусом и деревянными лагами появились в конце 20 столетия, и после них стали более модными перекрытия из широкой доски.
Сегодня также в моде специальные готовые фирмы для обустройства чердачного перекрытия. На самом деле – это не новинка строительного рынка, такие фирмы появились еще в конце XVI века и обрели свое второе рождение в конце ХХ. Канадские компании, которые занимались строительством, разработали специальные программы расчета таких фирм и точные их формы с линиями сборки.
В нашей стране начинают появляться новые виды деревянных перекрытий, которые до этого времени были популярны только за рубежом. Это – легкие деревянные перекрытия. Они актуальны для частного строительства, когда в качестве системы используется достаточно легкий деревянные каркас.
Суть перекрытия в том, что «ребра» устанавливаются через каждые 30-60 сантиметров, и их накрывают обшивкой. В качестве «ребер» берутся деревянные балки высотой около 20 и 28 сантиметров, и толщиной 45 сантиметров, а длиной – до 5 метров. Изготавливают их из натуральной древесины и соединяют специальными связками из досок, покрывая обшивкой из ДСП или ДВП.
Поэтому выделим из главных преимуществ ребристого чердачного перекрытия быстрый и простой монтаж. Из минусов: необходимость обработки антипиреном, меньшая прочность и низкие звукоизоляционные свойства. И, конечно же, такие доски более чувствительны к резким колебаниям влажности и температуры. А еще, если грибок или какое-то насекомое решит съесть за несколько лет такое перекрытие, то он его съест намного быстрее, чем толстые балки.
Снизу такая конструкция зашивается подвесным потолком из гипсокартонных плит. Между ребрами поверху укладываются минеральная вата. Именно она обеспечит огнеупорность и звукоизоляцию всему деревянному перекрытию.
Ребристые перекрытия чердака обходятся намного дешевле, чем балочные – это вполне разумно и рационально, если вы нежилое помещение не будете утеплять и делать из него жилую мансарду. Тогда вы можете не переживать о несущей способности такого основания. Единственный минус – это то, что балки более привычны для российских домов, а ребристое перекрытие почти не отличаются по внешнему виду от монолитного. Поэтому в российских домах чаще устраиваются ребристо-балочные чердачные перекрытия.
Брус для устройства такого чердачного перекрытия нужно взять прямоугольной формы, причем строго, а не ромбом. И обязательно при покупке такого бруса возьмите с собой самую обычную школьную линейку, ведь нередко бывает так, что многие собираются строить перекрытие из бруса 15х15 см, а в итоге строятся из бруса 14х14 см. А затем, на своем участке, обязательно подготовьте место для хранения такого бруса и его обработки.
К слову, сегодня многие ставят даже обычный брус в деревянном перекрытии на ребро. Дело в том, что даже линейка, из какого бы материала она не была, легко сгибается по всей длине, но, если ее поставить ребром, согнуть такую будет практически невозможно:
А на черновом полу из досок уже настелите чистовой пол, и снизу смонтируйте подвесной потолок. Но нередко деревянное перекрытие чердака оставляют без дополнительной отделки специально, ввиду концепции дизайна интерьера, но тогда все детали его выполняются очень аккуратно и даже с декоративным наклоном:
Определенную жесткость ребристому перекрытию придает и сам подвесной потолок.
Строительные требования к деревянным перекрытиям
Чтобы смонтировать своими руками долговечное и безопасное деревянное перекрытие между 1 и 2 этажом, следует строго соблюдать предъявляемые к ним технические требования.
Теплоизоляционный слой
Теплоизоляция пола улучшит температурные показатели в комнате на втором этаже
Если деревянный пол будет разделять собой верхнее и нижнее помещение с разницей температур между ними свыше 10°С, нужно будет сооружение теплоизоляционного слоя.
Это необходимо, например, при обустройстве перекрытий между первым этажом и подполом, цоколем или между первым/вторым этажом и неутеплённой мансардой.
Прочность балок
Балки и перекрытия должны выдержать до 180 кг/кв.м нагрузки
При сооружении пола второго этажа по деревянным балкам следует уделять особое внимание прочности несущих конструкций. От того, насколько прочны деревянные балки перекрытий, зависит безопасность эксплуатации здания
Согласно строительным нормативам для деревянных малоэтажных построек предельная нагрузка на перекрытия первого этажа не должна превышать 210 кг на кв.м., давление на деревянный пол второго этажа – не более 180 кг/кв.м., а для чердаков и мансард этот показатель должен составлять менее 105 кг/кв.м.
Максимальный прогиб
Кроме того, строительные нормативы предъявляют требования и к значениям прогиба деревянных балок перекрытий. Согласно СНиП этот коэффициент не должно превышать 1 к 250. То есть, максимальный прогиб деревянных несущих конструкций при эксплуатации должен быть менее 4 мм на метр длины балки.
Согласно этому нормативу прогиб балочной конструкции длиной 4 м в центре не должен быть более 1,6 см (4 м : 250 = 0,016 м). Если же в комнате планируется размещение массивной мебели и бытовой техники, настил в качестве напольного покрытия кафельной плитки и т.п., то требования к жёсткости конструкции увеличивается до 1 к 400.
Звукоизоляция
Пятидесятимиллиметровая минвата не только утеплит пол, но и станет хорошим звукоизолятором
Согласно строительным нормативам порог звукоизоляции для межэтажных перекрытий жилых зданий должен составлять 50 дБ.
Для обеспечения этого требования вполне достаточно будет застелить пол второго этажа под финишным покрытием минватой толщиной 50 мм.
Длина несущих балок
Длина балки должна быть не более 5 м
Максимально допустимая длина свободного провиса деревянных балок не должна превышать 5 м для межэтажных и 6 м – для чердачных перекрытий. Если проектная длина комнаты больше 5 м, необходимо будет установка под несущим брусом дополнительной опоры. Дело в том, что оптимальная длина несущей деревянной конструкции составляет 4 м.
При дальнейшем увеличении её длины резко снижается жёсткость и прочность несущей конструкции и непропорционально возрастают требования к толщине сечения балки. Так, чтобы показатели прогиба для 8 м бруса «вписывались» в нормативы СНиП, толщина его должна быть порядка 40 см. Для примера: такой же показатель прогиба показывает 4 м брус сечением всего 15 х 15 см.
В каких случаях рекомендуется на втором этаже настилать холодные полы
Чтобы убедительно ответить на этот вопрос, надо напомнить несколько элементарных правил теплотехники.
-
Нагретый воздух поднимается вверх и скапливается под потолком. Это самая теплая зона в комнате, температура воздуха здесь примерно на 5–8°С выше, чем на уровне 1,5 м от пола и на 9–11°С выше, чем на полу. Самым эффективным, с точки зрения теплотехники, считается отопление помещений за счет нагревания пола, для обеспечения максимально комфортной температуры на высоте 1,5 м требуется минимальное количество тепловой энергии. Это аксиома, доказывать ее правоту нет необходимости.
-
Теплый воздух под потолком комнаты на первом этаже автоматически нагревает пол второго этажа. Тепло никуда не теряется, а подогревает дополнительные помещения. Конечно, если они жилые, а не холодные чердачные пространства. Спрашивается, зачем сооружать утепленные конструкции и за свои же деньги ухудшать комфортность проживания, терять дополнительные финансы на нагрев второго этажа, а тепло с первого удалять с помощью вентиляции?
Большинство профессиональных строителей настоятельно не рекомендует делать утепленные полы на втором этаже, если его помещения используются как жилые. Надо знать, что кроме лишних потерь денег и тепловой энергии, может появляться еще одна проблема. При нарушении технологии теплоизоляционный материал увеличивает свою влажность, все деревянные элементы эксплуатируются в очень сложных условиях. Тепло плюс влага – отличная среда для развития грибков и гнили на несущих деревянных элементах, и никакие самые современные пропитки не могут надолго защитить их. Приходится со временем заниматься очень неприятными преждевременными ремонтами. Надеемся, что эта информация поможет принимать оптимальные решения в каждом конкретном случае.
Схема утепления деревянного пола
Основные требования
Устройство несущей части по конструктивному решению бывает балочное или без использования балок – монолитное. Безбалочные перекрытия в деревянном частном доме практически не используются. Их достоинство: высокая прочность, устойчивость к сырости. За всё время эксплуатации ремонт может даже не понадобиться. Но звукоизоляция в таком жилище не на высоком уровне. Уже вид монолита отметает желание сделать перекрывающие конструкции своими руками. А на заводе производятся панели стандартных размеров, которые могут не подойти к конкретному пролёту.
Застройщик деревянного дома обычно не затрудняется с выбором между деревянным балочным и монолитным перекрытием. Бетонные конструкции непопулярны не только потому, что в доме не будет обеспечена хорошая межэтажная шумоизоляция. Через несколько лет для старых стен они будут чрезмерной нагрузкой.
Подробная схема шумоизоляции деревянных перекрытий
Монтаж конструкций из металла и бетона, как и их ремонт невозможен своими руками. Здесь не обойтись без использования машин и механизмов, а также без привлечения специалистов, управляющих этими средствами. А всё это отразится на более высокой стоимости строительства всего дома.
Балки бывают деревянные, металлические, бетонные. Но независимо от материала изготовления, ко всем им предъявляются одинаковые требования:
- быть прочными, жёсткими, не прогибаться между этажами, выдерживать равномерную нагрузку согласно СП 20.1333 – Свод правил от 2011 г. – не меньше 200 кг на квадратный метр;
- обеспечивать утепление, укладку материалов, от которых зависит межэтажная звукоизоляция;
- удерживать слой покрытия, необходимого для сохранения тепла по этажам;
- их установка своими руками должна быть максимально надёжной.
Расчёт бруса для балок
Если решили использовать деревянные перекрытия в строительстве частного дома, то нужно правильно продумать устройство и рассчитать физические параметры используемого бруса. При расчете должны быть учтены следующие данные:
Длина деревянных балок
Длина деревянных балок выбирается в зависимости от параметров пролета, который они должны перекрывать. Существуют нормативы по длине балок или досок. Если расстояние между опорными стенами до 6 м, то их можно укладывать без дополнительных опор. Если расстояние свыше 6 м, то даже при очень частой укладке такое перекрытие будет сильно прогибаться, что может быть опасно для проживания.
Под длинными досками, даже самыми прочными, должны устанавливаться дополнительные опоры
Определение нагрузки, действующей на перекрытие
На деревянные перекрытия дома действует комбинированная нагрузка, которая в зависимости от поры года и погоды меняется. Это особенно ощутимо в постройках с шиферной кровлей, потому что этот материал очень сильно впитывает в себя влагу и становится тяжелее почти в 2 раза. Учитывая особенности устройства кровли и второго этажа, нагрузка состоит из нескольких элементов:
-
собственно веса самих перекрытий, в которые входят балки, межбалочные заполнения;
-
вес отделки потолка, пола второго уровня, перегородок, кровли;
-
людей, мебели и техники.
Если нагрузка не будет изменяться, то есть на перекрытия будет давить постоянный собственный вес, утеплитель и отделка потолка первого этажа, то в среднем она составляет 50 кг/м², при этом нормативное значение для неэксплуатируемого чердака берется 70 кг/м². Эксплуатационная нагрузка тогда рассчитывается по формуле:
70*1,3=90 кг/².
Общая расчетная нагрузка определяется как сумма веса перекрытий и нормативной по СНиП, то есть:
50+90 = (с округлением в большую сторону) – 150 кг/м².
Для обеспечения надежности цифру стоит увеличить вдвое и исходить при выборе материала уже из нового значения.
При планировке строительства дома, нужно уже примерно представлять, что будет в доме, чтобы можно было рассчитать примерный вес нагрузки, и лучше брать по максимуму
Сечение и шаг балок перекрытия
Немаловажное значение при выборе материала для строительства дома с обустройством деревянных перекрытий имеет сечение и шаг укладки балок. Чем их больше, тем прочнее, но лишние тоже ни к чему, так как древесина очень недешевый материал
Количество балок рассчитывается исходя из общей расчетной нагрузки. В нашем случае она составляет 300 кг/м². Ширина балок обычно составляет от 40 до 200 мм, а высота от 100 до 300 мм. Допускается использование бревен с диаметром от 11 до 30 см. Оптимальное соотношение сторон должно быть 1,4:1.
Еще о соотношении сечения и шага балок в таблице:
Количество материала
Количество балок перекрытия выбирается исходя из предварительных расчетов. Оптимальным шаг укладки составляет 60 см. Соответственно, на пролет 3 м потребуется не менее 7 балок или досок перекрытия.
Количество балок рассчитывается исходя из предполагаемой нагрузки и параметров самих балок
Балки перекрытия второго этажа. Перекрытия досками 200 на 50 и другие ходовые размеры
Вот какие балки на пролете 4 метра допускаются нормативами.Чаще всего при строительстве деревянных перекрытий используются доски и брус так называемых ходовых размеров: 50х150, 50х200, 100х150 и т.д. Такие балки удовлетворяют нормам ( после расчёта ), если планируется перекрывать проём не более четырех метров.
Для перекрытия длиной в 6 и более метров размеры 50х150, 50х200, 100х150 уже не подходят. Деревянная балка более 6 метров : тонкости
Балка для пролета 6 метров и более не должна делаться из бруса и досок ходовых размеров.
Следует запомнить правило: прочность и жёсткость перекрытия в большей степени зависят от высоты балки и в меньшей степени – от её ширины.
На балку перекрытия действует распределённая и сосредоточенная нагрузка. Поэтому деревянные балки для больших пролетов проектируются не «впритык», а с запасом по прочности и допустимому прогибу. Это обеспечивает нормальную и безопасную эксплуатацию перекрытия.
50х200 — перекрытие для проема 4 и 5 метров.
Для расчёта нагрузки, которую выдержит перекрытие, надо обладать соответствующими знаниями. Чтобы не углубляться в формулы сопромата (а при строительстве гаража это точно избыточно), обычному застройщику достаточно воспользоваться онлайн-калькуляторами по расчёту деревянных однопролётных балок.
Leo060147 Пользователь FORUMHOUSE
Самостройщик чаще всего не является профессиональным проектировщиком. Всё, что он хочет знать, – это какие балки нужно смонтировать в перекрытии, чтобы оно отвечало основным требованиям про прочности и надёжности. Это и позволяют высчитать онлайн-калькуляторы.
Пользоваться такими калькуляторам просто. Чтобы сделать расчеты необходимые значения, достаточно ввести размеры лаг и длину пролёта, которые они должны перекрыть.
Также для упрощения задачи можно применить готовые таблицы, представленные гуру нашего форума с ником Roracotta .
Roracotta Пользователь FORUMHOUSE
Я потратил несколько вечеров, чтобы сделать таблицы, которые будут понятны даже начинающему строителю:

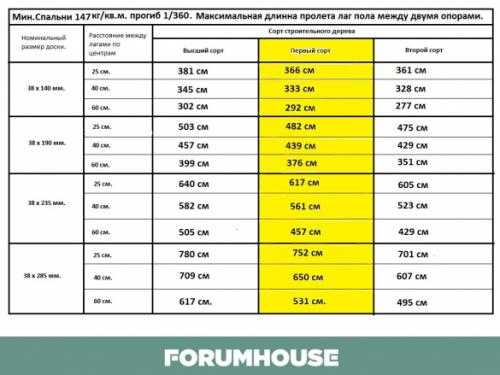

Таблица 1. В ней представлены данные, которые отвечают минимальным требованиям по нагрузке для полов второго этажа – 147кг/кв.м.
Примечание: так как таблицы основаны на американских нормативах, а размеры пиломатериалов за океаном несколько отличаются от сечений, принятых в нашей стране, то применять в расчётах нужно графу, выделенную жёлтым цветом.
Таблица 2. Здесь приведены данные по усреднённой нагрузке для полов первого и второго этажей – 293 кг/кв.м.
Таблица 3. Здесь приведены данные под расчётную увеличенную нагрузку в 365 кг/кв.м.
Установка сборно-монолитных перекрытий
Итак, основа СМП – балки-перекрытия (из бетона или железобетона), которые укладывают на очищенную и предварительно выровненную горизонтальную поверхность стен (ригелей). Монтаж балок можно производить вручную или с применением средств малой механизации. Снизу, как правило, для опоры устанавливают временные телескопические стойки, которые располагают на расстоянии в среднем 1,5 м друг от друга. При отсутствии стоек можно использовать деревянные столбы. Монтажные опоры устанавливают до начала укладки балок. При использовании балок из высокопрочного бетона на определенных проемах можно полностью обойтись без применения стоек.
Важно: Для упора стойки нужно прочное основание с хорошей несущей способностью, иначе существует опасность продавливания стойки под весом перекрытия. Балки укладываются непосредственно на стеновой материал, обвязочный пояс заливается позже одновременно с плитой. Заполнителем могут стать обычные или специальные Т-образные (блоки со снятой фаской в нижней части), газобетонные, пенобетонные, полистиролбетонные, керамзитобетонные блоки, а также блоки из теплой керамики, прессованной древесины или пенополистирола (для устройства утепленной монолитной плиты на уровне первого этажа)
При монтаже блоков (элементов заполнения) возможна их доработка (обрезка). Как правило, блоки можно резать алмазным кругом или, как в случае с блоками из прессованной древесины, обычной бензопилой. Их укладывают вручную вдоль продольного направления балок с минимальным зазором между соседними элементами
Заполнителем могут стать обычные или специальные Т-образные (блоки со снятой фаской в нижней части), газобетонные, пенобетонные, полистиролбетонные, керамзитобетонные блоки, а также блоки из теплой керамики, прессованной древесины или пенополистирола (для устройства утепленной монолитной плиты на уровне первого этажа). При монтаже блоков (элементов заполнения) возможна их доработка (обрезка). Как правило, блоки можно резать алмазным кругом или, как в случае с блоками из прессованной древесины, обычной бензопилой. Их укладывают вручную вдоль продольного направления балок с минимальным зазором между соседними элементами
Балки укладываются непосредственно на стеновой материал, обвязочный пояс заливается позже одновременно с плитой. Заполнителем могут стать обычные или специальные Т-образные (блоки со снятой фаской в нижней части), газобетонные, пенобетонные, полистиролбетонные, керамзитобетонные блоки, а также блоки из теплой керамики, прессованной древесины или пенополистирола (для устройства утепленной монолитной плиты на уровне первого этажа). При монтаже блоков (элементов заполнения) возможна их доработка (обрезка). Как правило, блоки можно резать алмазным кругом или, как в случае с блоками из прессованной древесины, обычной бензопилой. Их укладывают вручную вдоль продольного направления балок с минимальным зазором между соседними элементами.
После установки элементов каркаса заливается бетонная диафрагма – верхний слой бетона толщиной около 5 см, расположенный непосредственно над вставками и формирующий верхнюю поверхность перекрытия, предназначенную для эксплуатации. Перед бетонированием все поверхности элементов перекрытия необходимо очистить от остатков строительного мусора и пыли. Снять дополнительные опоры можно, когда бетон наберет не менее 70 % проектной прочности, лучше 85 %. При средней температуре окружающего воздуха выше +10 °С опоры снимают через 10–18 дней, при температуре +5…+10 °С – через 20–30 дней.
Монолитные межэтажные конструкции
Перекрытие между этажами
Это своеобразная сплошная цельная плита различной конфигурации. Заливается в основном из бетона М200. При этом ее толщина должна быть не меньше 100 мм.
Достоинства:
- отсутствует потребность привлекать дорогостоящую подъемную технику;
- обеспечивается довольно хорошее качество поверхности перекрытия;
- предоставляется возможность создавать межэтажные конструкции со сложной конфигурацией.
К минусам можно отнести необходимость монтажа опалубки и длительный срок готовности перекрытия.
Тонкости монтажа
Традиционно монолитное перекрытие обустраивается в несколько этапов:
- монтируется специальная несущая конструкция из стальных балок;
- возводиться опалубка подвесного типа из необрезных досок;
- сваривается армирующий каркас;
- заливается бетонная смесь М200.
Основы устройства деревянных перекрытий
В структуре деревянного перекрытия присутствует несколько элементов, но основным являются балки, которые по своей функциональности делятся на прогоны (опорные балки) и лаги (опираются на прогоны). Поверх лаг делается накат из досок или же листового материала, на который затем монтируется чистовой пол.

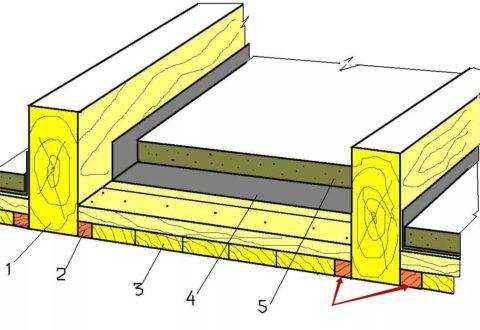

Вариант формирования пирога пола
Структура и размеры
В нижней части балок (на их боковых поверхностях) прибивают бруски с небольшим сечением, которые придают прямоугольнику тавровую форму. Таким образом, получаются консоли, на которые опирают щиты или листы, служащие основанием для укладываемого между балками утеплителя.
Черепные бруски в структуре перекрытия

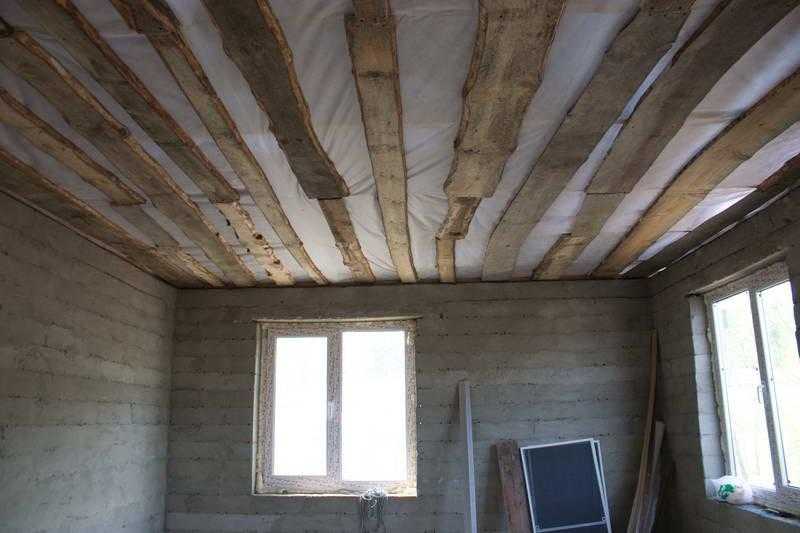

- С потолочной стороны (снизу) к балкам монтируется черновая подшивка, которая послужит основанием для штукатурки, это может быть каркас подвесной конструкции, либо чистовой деревянный накат из строганой и тонированной доски. В общем, тут уже всё зависит от варианта отделки потолка, которому отдано предпочтение.
- Балки, применяемые для сборки деревянного потолка, имеют не только прямоугольное сечение. Это могут быть окантованные брёвна (чаще в бревенчатых домах), обрезные доски толщиной 80 мм (иногда сдвоенных), тавры с одним или двумя черепными брусками, двутавры. Минимальная длина балок обычно составляет 4,5 м, максимум 6 м.
Таблица подбора сечения балок
- Если в структуре перекрытия должны присутствовать черепные бруски (что вовсе не обязательно), они должны быть уже пришиты к балкам до начала их монтажа. Это бруски сечением 40*50 мм, которые крепятся гвоздями 4,5*125 мм с шагом 25-30 см. Как уже было сказано, такие балки можно купить в готовом виде, в заводском исполнении.
- Их изготавливают по действующему с 1987 года ГОСТ 4981, используя в производстве как цельную, так и клееную древесину. Первые маркируют БЦ, а вторые БК, цифра 0, 1 или 2 обозначает количество черепных брусков – далее шифруются параметры длины, высоты и ширины в дециметрах (например, БЦ1 — 42.15.5). Они так же могут быть антисептированы на заводе.
- Вручную черепные бруски пришивают в основном, когда в качестве балок используют брёвна. Для этой цели их боковые грани опиливают. В остальных случаях гораздо проще приобрести готовые двутавровые балки, чем выполнять такую трудоёмкую операцию — что и делает большинство заказчиков.
Вариант с поддерживающей обрешёткой
Заделка концов балок
Наиболее ответственным этапом при монтаже деревянных перекрытий является процесс заделки торцов балок в стены. Тут многое зависит от того, из какого материала эти самые стены возведены.
Если это кирпич, блоки из бетона, установка балок производится в предусмотренные при ведении кладки гнёзда, с открытой или глухой заделкой.
Варианты заделки балок
- При заделке наглухо, конец балки промазывают битумной мастикой и обёртывают пергамином — не закрывая торец, через который происходит выход содержащейся в древесине влаги. Чтобы она лучше отделялась, конец балки запиливается под углом 75-80 градусов к нижней грани. Как вариант, вместо обмазки наносится тройной слой биозащитного грунта.
- При открытом способе заделки посадочные гнезда имеют больший размер, так как балка укладывается на обработанную гидрофобизатором подкладку из дерева. При этом наружная стенка выемки прокладывается утеплительным материалом, а между верхней гранью балки и верхней горизонтальной стенкой гнезда, оставляется вентилируемый зазор.
- И в том, и в другом случае, глубина заделки составляет не меньше 18 см, а щель между балкой и стеной с нижней стороны закрывается пришитым к балке черепным бруском. Монтировать каркас перекрытия плотники начинают сразу же, как только каменщики доведут кладку до нужного уровня. По балкам настилают черновое покрытие, которое позволяет рабочим передвигаться, продолжая кладку верхнего этажа.
Балки с временным настилом
Виды перекрытий для дома
Лаконичные перекрытия в доме
При строительстве частного дома различной конструкции применяют следующие виды перекрытия:
- балочные – грамотно созданная комбинация несущих частей (балок) и наполнителей;
- безбалочные – монтируются из однородных составляющих, например, плит либо настилов.
К тому они могут быть:
- межэтажными – для разделения малоэтажного жилого строения на этажи;
- цокольными – отделяют жилые комнаты от подвала;
- чердачными – «отсекают» неотапливаемые чердаки от обитаемых комнат.
Также перекрытие между этажами в частном доме может завесить от строительной конструкции здания.
