Подвал в доме с ленточным фундаментом: пошаговая инструкция по монтажу и условия возведения подполья

Устройство и типы

По глубине залегания ленточные фундаменты бывают мелкого и глубокого залегания. Мелкозаглубленные могут применяться на спокойных, непучнистых грунтах с хорошей несущей способностью под постройки небольшой массы — из древесины и возведенные по каркасной технологии.

В этом случае лента должна на 10-15 см уходить в твердый слой, который располагается под плодородным. В то же время по нормативам она не может быть менее 60 см.

Типы ленточных фундаментов по глубине заглубления

Монолитные ленточные фундаменты глубокого заложения делают под тяжелые, массивные дома. В общем случае опускают их на 10-15 см ниже уровня промерзания грунтов для данного региона. При этом подошва должна опираться на слой с хорошей несущей способностью. Если это не так, приходится углубляться ниже. Например, если уровень промерзания грунтов 1,2 м, а плодородный слой заканчивается на отметке 1,4 м, то приходится опускаться ниже 1,4 м.

С опалубкой или без

Вообще, технология возведения монолитного ленточного фундамента предусматривает установку опалубки. Это конструкции из щитов, которая придает форму бетону и не дает ему растекаться. Понятное дело, что опалубка — это дополнительные расходы на материалы, а также дополнительное время на ее сборку и установку.

Опалубка — конструкция из досок или фанеры, для придания фундаменту формы

Иногда в целях экономии, на хороших грунтах котлован под фундамент роют ровно по разметке — на нужную ширину и глубину. И в эти ямы заливают бетон без опалубки. Такая технология не может гарантировать требуемую степень надежности, результат спрогнозировать невозможно. Дело в том, что для набора нормальной прочности бетону необходимо определенное количество воды. Без опалубки вода хоть и немного, но впитывается в грунт, что может сказаться на качестве самого бетонного камня. В самом худшем случае он может крошится.

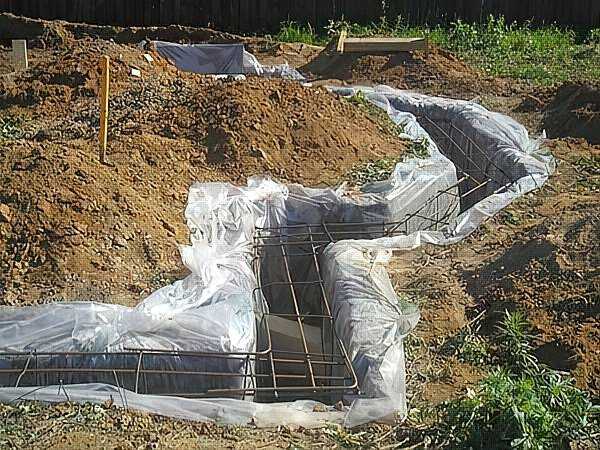

Из положения выходят, расстелив в траншее полиэтиленовую пленку. Но по ней потом ходят — армирование делать нужно. И прутья, и сапоги не один раз повреждают пленку. В результате влага все равно уходит.

Фундамент без опалубки — большой риск

В некоторых случаях такие фундаменты могут отстоять какое-то количество лет без проблем. Но рано или поздно, появляются трещины или бетон начинает крошиться. Вторая сложность работы с таким фундаментом — его далеко не идеальная геометрия. Для того чтобы снизить теплопотери, фундамент утепляют, причем чаще всего плитами пенопласта или экструдированного пенополистирола. Попробуйте наклеить их на неровную поверхность. Такая же ситуация с пароизоляцией: пленку очень сложно (практически невозможно) приклеить на неровный, пористый бетон с вкраплениями грунта. Оправдан или нет такой подход — решать вам, но рекомендовать такой фундамент можно только под забор или сарай.

Распространенные ошибки

Среди распространенных оплошностей при строительстве ленточного фундамента лидируют следующие:

Экономия на материалах. Использование низкомарочного бетона, некачественной гидроизоляции, щебня, песка удешевляет строительство, но существенно уменьшает надежность основания.
Использование блоков вместо монолита. Блоки отлично подходят для мелкозаглубленного основания или для дома без подвала. Но с подвалом усиливается давление грунта на стенки фундамента, что приводит к сдвигу блоков.
Неправильные расчеты основания.
Соединение арматуры сваркой, если она для этого не предназначена, или с нарушением технологии.
Недостаточное покрытие арматуры бетоном – слой раствора должен покрывать прутья на 5 см, не меньше.
Заливка бетона без использования опалубки.

Чем закрыть отдушины в фундаменте на зиму

Как известно, любое здание, в котором перекрытие пола находится на расстоянии от грунта, нуждается в вентиляции подпольного пространства. В данном обзоре мы рассмотрим основные требования к системе вентиляции. Многих интересует вопрос, чем закрыть продухи в цоколе на зиму и стоит ли это делать вообще – этот нюанс также будет разъяснен.

Не стоит недооценивать важность продуха и его пользу для конструкций

Основные правила устройства вентиляции цоколя

Чтобы ваш дом был теплым и не поражался плесенью и грибком, все его конструкции должны проветриваться и не подвергаться воздействию влаги и застойной сырости. Только так можно гарантировать, что вам не придется проводить масштабную дорогостоящую реконструкцию (узнайте также как утеплить цоколь фундамента).

Требования к размерам и конфигурации отверстий

Строительные правила и нормы не регламентируют, какой должна быть форма окошек, поэтому все зависит от фантазии хозяев.

Но если вы делаете систему своими руками, то проще всего делать отверстия следующим образом:

Вкладыванием при заливке цоколя конструкции из четырех дощечек. Тогда у вас получатся окошки квадратной формы.
Но есть и более простой способ: берется пластиковая канализационная труба диаметром 110 мм, и от нее отрезается кусок, соответствующий толщине фундамента. В итоге получается идеально ровное отверстие круглой формы.
При укладке цоколя из кирпича окошки устраиваются в процессе кладки, а если конструкция возводится из фундаментных блоков – в них прорезаются или выбиваются отверстия. Для этого можно использовать специальные коронки по бетону.

Теперь о количестве отверстий – в подавляющем большинстве строений их недостаточно, поэтому вентиляция не может проходить должным образом. Например, в среднем доме площадью около 100 м2 обычно делается 8 отверстий – по 2 с каждой стороны. А должно быть не менее 25 окошек диаметром 110 мм.

Одного отверстия на две стены слишком мало для вентиляции

СНиП «Жилые здания» регламентирует следующие условия: в наружных стенах подпольных систем, не имеющих принудительной системы вентиляции, и в наружных стенах цокольных этажей должны быть предусмотрены вентиляционные отверстия, площадь которых должна составлять 1/400 общей площади подполья.

Причем продухи должны быть расположены равномерно и размер каждого из них не должен составлять менее м2. То есть, инструкция по расчету очень проста: площадь первого этажа делится на цифру 400, получившееся значение – общий размер всех продухов на наружных стенах в квадратных метрах.

Требования к расположению окошек в конструкции

Как отмечалось выше, строительные нормы регламентируют минимальную суммарную площадь продухов в наружных стенах дома.

В плане расположения можно выделить несколько основных факторов:

Окошки должны располагаться равномерно по всем стенам, то есть при площади в 100 м2 квадратного дома на каждой стороне будет располагаться 6 отверстий диаметром 110 мм.

То есть, в среднем один продух на полтора метра цоколя. Такое расположение является максимально правильным и соответствует всем требованиям.

Еще один важный нюанс – окошки на противоположных стенах должны располагаться друг напротив друга. Это необходимо для наилучшего сквозняка и выветривания излишней влаги

Количество конечно немаловажно, но не забывайте и про правильное расположение. Самая распространенная ошибка застройщиков – отсутствие отверстий во внутренних конструкциях ленточного фундамента

Даже если на наружных стенах все хорошо, воздух не будет циркулировать

Самая распространенная ошибка застройщиков – отсутствие отверстий во внутренних конструкциях ленточного фундамента. Даже если на наружных стенах все хорошо, воздух не будет циркулировать

В подполье будет много мертвых зон, сырость из которых может проникнуть в дом, а в дальнейшем может образоваться плесень и даже грибок.

Еще один важный вопрос – высота расположения продухов. Как таковых, конкретных требований на этот счет нет, но следует устраивать их на максимальном удалении от земли – в верхней части цоколя. Это гарантирует высокое качество проветривания, кроме того, зимой меньше вероятность занесения окошек снегом.

Итак, подытожим все вышесказанное: только достаточное количество отверстий, расположенных на одной линии в верхней части цоколя является гарантией качественной вентиляции.

Совет! Не забывайте зимой расчищать места расположения окошек от снега, так как в весенний период внутрь конструкции попадут талые воды, что очень нежелательно.

Гораздо проще сделать продухи сразу, цена работ по проделыванию отверстий очень высока

Что лучше — погреб или подвал, в доме с ленточным фундаментом + условия возведения

Ленточный фундамент имеет оптимальное сочетание технических характеристик и возможностей.

Он обладает высокой несущей способностью и экономичностью, позволяет строить большие и массивные дома на относительно малой опорной конструкции.

Важной особенностью ленты является возможность совмещать ее с дополнительными элементами, в частности — с подвалом. В отличие от большинства альтернативных вариантов, лента полностью приспособлена к строительству подземного помещения без вмешательство в конструкцию основания. В отличие от большинства альтернативных вариантов, лента полностью приспособлена к строительству подземного помещения без вмешательство в конструкцию основания

В отличие от большинства альтернативных вариантов, лента полностью приспособлена к строительству подземного помещения без вмешательство в конструкцию основания.

Помимо основных функций, подвал позволяет следить за состоянием бетонной ленты и обслуживать ее при необходимости.

Рассмотрим технику строительства подвала подробнее.

Погреб или подвал?

Разница между подвалом и погребом заключается в двух факторах:

Место расположения. Если подвал является элементом фундамента дома и не может быть отделен от него, то погреб можно построить как непосредственно под домом, так и в отдалении от постройки, в любом удобном месте.
Предназначение. Погреб традиционно предназначался для хранения пищевых продуктов, заготовленных на зиму. Подвал имеет более широкий список функций, от хранения заготовок на зиму до создания мастерской, склада, спортзала или иных нужд.

Наиболее принципиальным различием между этими сооружениями можно считать температурный режим.

Если для хранения продуктов нужна более низкая температура, способствующая сохранности заготовок, овощей и т.п.

, то функционал подвала требует более высоких температур, комфортных для выполнения различных работ.

Кроме того, если погреб можно строить на готовой постройке, то подполье имеет большие размеры и строится только во время изначального возведения постройки.

Ленточный фундамент позволяет обеспечить практически любой температурный режим подвального помещения, в зависимости от назначения. Такой тип основания позволяет получить максимальную площадь подвала, соответствующую размерам надземных этажей.

При необходимости, его можно обустроить под жилье, хотя и менее комфортное, чем обычные помещения верхних этажей.

Глубина мелкозаглубленного ленточного фундамента –

Фундамент – прочная основа постройки, располагающаяся под землей, а также принимающая нагрузку наземной части здания. Наибольшей популярностью пользуется ленточный фундамент, глубина заложения которого зависит от грунтовых вод и уровня их залегания, подвижности почвы.

Мелкозаглубленный ленточный фундамент

Формируется замкнутым контуром, имеющим основание из железобетона. Укладка производится в траншеи по контуру конструкции, проходя под каждой наружной стеной. Сооружение приобретает хорошую жесткость, прочность. Подходит для постройки монолитного, а также деревянного здания, под бетонные и кирпичные стены хозяйственного или жилого назначения.

Мелкозаглубленный фундамент для дома – наиболее бюджетный и легкий вариант, чем дорогостоящий глубокозаглубленный, в котором глубина его зарывания в грунт превышает допустимые нормативы.

Он представляет собой цельные бетонные полосы, расположенные четко под несущей конструкцией здания, берет на себя нагрузку, получаемую домом, чтобы перераспределить на почву и не создавать эффекта ее уплотнения.

Оптимальным вариантом для ленточного фундамента под дом считается:

непучинистая или малоподвижная однородная почва;
мелкая глубина грунтовых вод;
отдаленность от больших деревьев;
неподтапливаемость участка земли, на котором построен дом.

Категорически не рекомендуется закладывать этот вид фундамента в местах залежей торфа, на неоднородном грунте или его стыках, на глинистой почве или песках, насыщенных влагой.

В местах, где грунт слабый, пучинистый, используют свайно-ленточный вид фундамента. Главная его особенность – опора здания на основание по периметру и сцепление с почвой при помощи свай, углубленных ниже, чем уровень промерзания.

Основные величины при расчетах, глубина заложения ленточного фундамента и схема расположения его ориентированы на переносимую домом нагрузку, характеристики грунта, особенности климата. Предварительно можно сделать инженерно-геологическую экспертизу почвы для облегчения процедуры расчета.

Как рассчитать глубину

Закладка делается на меньшую глубину, чем уровень промерзания грунта. В рамках подготовительного этапа создается схема основания, производится расчет его глубины.

Расчет глубины заложения ленточного фундамента проводится с учетом:

плотности земельных пород;
показателей промерзания почвы;
размеров и веса планируемой постройки;
глубины грунтовых вод.

Знание данных параметров позволяет грамотно осуществить строительные работы и обеспечить хорошую износостойкость сооружения.

Плотность земельных пород

Особенности почвенного состава влияют на устойчивость и надежность не только основания, но и всего здания:

для однородных и плотных земельных пород подходит величина 45 см;
если почва подвижная, состоит из глинистых слоев, заливать можно на 70 см;
излишне мягкому, пучинистому грунтовому составу подойдет заглубление до пластов твердого слоя при максимально допустимой глубине 2,5 м.

Промерзание почвы

Глубина ее промерзания оказывает влияние на глубину ленточного фундамента в момент произведения расчетов. Он заглубляется на величину, которая равняется половине показателя промерзания почвы.

При промерзании грунта на 1,5 м заглубление составит 0,75 м для слоя средней подвижности. На прочных почвах возможно промерзание вдвое большее – до 3 метров. Если фундамент утепляется, есть возможность слегка отклониться от принятых нормативов.

Грунтовые воды

Когда их уровень находится гораздо ниже, чем промерзает грунт, глубина заложения ленточного основания под здание не будет от него зависеть. Если воды проходят выше уровня промерзания почвы, рекомендуется заглубление, соразмерное величине промерзания.

Габариты строения

Вес планируемого здания оказывает влияние на высоту участка основания, заглубленного в землю. Необходимо проведение расчета возможной нагрузки на почву. Для этого нужно:

Фундамент с подвалом и без подвала — в чем разница

В бесподвальных домах фундамент можно сделать мелкозаглублённым, поверхностным или на висячем ростверке, что в каждой конкретной ситуации даёт свои преимущества. Главное — это минимизированный объём земляных работ, который при строительстве подвала составляет немалую долю от общих затрат на фундамент. Наряду с объёмом вынимаемого грунта, на себестоимость подвала оказывает влияние и высота стен, которые, в зависимости от назначения заглубляемых помещений, должны соответствовать высоте технических или жилых помещений.

Котлован, предназначенный для дома с подвалом

Некоторые виды фундаментов (сваи, столбы), которые сами по себе в этом плане экономичны, вообще невозможно применить, когда проектируется подвал. Его стены либо образуются за счёт фундамента, как в случае с лентой, либо опираются на плоский фундамент, как в случае с плитой – третьего не дано. В итоге мы имеем всего два типа фундаментов, на основе которых можно построить подвал. Они имеют индивидуальный конструктив, что зависит от конкретных гидрогеологических условий грунта на участке.

Какой тип фундамента можно делать

Варианты устройства фундамента

Стоит отметить, что универсальной рекомендации относительного того, какой делать фундамент для такого проекта, быть не может. Хотя бы потому, что тип грунта везде разный, глубина прохождения грунтовых вод отличается, уровень промерзания почвы и т.п.

Поэтому нужно внимательно изучить особенности конкретного объекта, а уже потом принимать решение о применении той или иной технологии, а возможно комбинации нескольких.

Но в целом, описанные ниже способы применяются наиболее часто, так что ознакомиться с ними стоит однозначно.

Ленточное основание

Монолитный ленточный фундамент

В стандартном виде представляет собой ленту бетона по периметру дома шириной сантиметров 40-50 и глубиной (ниже уровня земли) 1,5 – 2 метра. Но, конечно, в случае если вы хотите делать полноценный подземный этаж, то в этой ситуации фундамент для дома с подвалом должен быть глубиной не менее двух метров – чтобы по помещению можно было ходить в полный рост.

Преимущества у такого типа основания следующие:

Довольно-таки приемлемая цена реализации проекта;
Относительная простота технологии. Ленту вполне реально сделать своими руками и постепенно, не за один подход (в отличие от плитного фундамента, например, где очень желательно произвести заливку всего бетона за один раз);
Высокая надежность такого основания. Как правило, ленточный периметр может выдерживать значительные нагрузки, и если все сделано правильно, то усадка дома будет минимальной. Соответственно в уже готовом доме будут целее стены и все элементы конструкции;
Боковую плоскость ленточного фундамента (за счет того, что она сплошная и относительно ровная) несложно утеплять и наносить на нее гидроизоляционный слой из битума или, например, рубероида.

Пример утепления фундамента

Технология не требует присутствия спецтехники на объекте. Траншею можно без особых трудностей выкопать своими руками с помощью обычной лопаты.

Что же касается недостатков ленточного основания, то можно выделить один существенный минус, который, как правило, можно наблюдать на многих строительных площадках. Речь идет о непрофессионализме, а порой даже полной некомпетентности проектировщиков и самих строителей.

Такие «спецы» часто неправильно определяют тип и особенности грунта (а зачастую вообще даже не пытаются это делать), подбирают не те материалы для приготовления смеси, экономят на устройстве армопояса и т.п. В итоге фундамент под дом с подвалом в принципе получается, но только вот с критическими дефектами.

Из-за того, что бетон некачественный, в его структуре быстро появляются трещины, сколы, что влечет за собой нарушение гидро- и теплоизоляционного слоя. Последствия несложно представить…

Теперь рассмотрим еще один вариант устройства оснований для цокольных этажей частных домов такого типа.

Из блоков

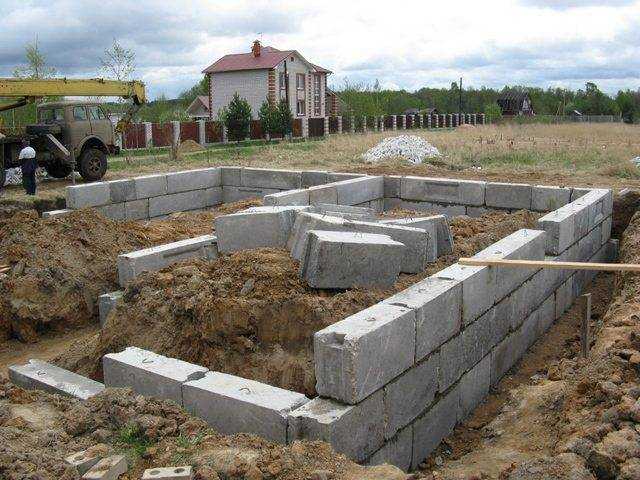

Фото фундамента из блоков

В данном случае имеются в виду стандартные фундаментные блоки из бетона.

Из них делать основание для цокольного этажа или подвала, конечно, можно, только вот существуют определенные нюансы.

Необходимо применять минимум раствора для соединения блоков. Если толщина швов будет слишком большая, то в будущем цементно-песчаная смесь разрушится и туда начнет попадать вода.
За счет наличия швов на плоскости, создание гидроизоляционного слоя цокольного фундамента будет делом непростым. Потому что при усадке дома блоки вполне могут немного сдвинуться относительно друг друга, а это, конечно, ничего хорошего не принесет. Так что нужно непременно учитывать этот факт и в тех точках, где проходят швы, дополнительно крепить специальные армировочные сетки, возможно перемычки. В общем, нужно сделать все, чтобы в будущем не повредилась гидроизоляция.
С блоками невозможно работать самостоятельно, так как они очень тяжелые.

Укладка блоков с помощью крана

Вывод очень простой: данный материал применять можно, но легче, надежнее и быстрее будет сделать ленточный фундамент под дом с подвалом – особенно если работы вы планируете выполнять своими руками, без привлечения сторонних бригад и техники.

Поэтому именно ленточную технологию мы и рассмотрим в качестве наглядного примера.

Общая схема монтажа

Строительство подвалов ведется одновременно с возведением общего фундамента. Это позволяет получить прочное, монолитное основание, обладающее максимальной несущей способностью и устойчивостью к внешним нагрузкам.

Существует методика строительства сборных лент с подвальными помещениями, при которой используются фундаментные блоки (ФБС), но эту технологию преимущественно применяют для возведения массивных многоэтажных зданий.

Рассмотрим порядок действий при заливке монолитной бетонной ленты:

Подготовка участка, разметка, рытье котлована.
Подготовка траншеи под ленту на дне котлована.
Создание слоя песчаной засыпки.
Укладка слоя гидроизоляции.
Монтаж опалубки.
Создание арматурного каркаса.
Заливка бетона.
Выдержка бетонной ленты до полного застывания материала.
Распалубка, нанесение гидроизоляции.
Дальнейшие работы.

Порядок действий указан схематично, без подробностей. Детали зависят от конкретных условий, гидрогеологической обстановки, состава грунта и т.д.

Может понадобиться несколько дополнительных действий — дренаж, утепление или прочие операции, которые применяются по необходимости и согласно проектным данным.

Монтаж опалубки

Строительство опалубки обычно производится прямо на площадке. Материалом служит древесина (обрезная доска толщиной 25-40 мм) или фанера. Производится сборка щитов, ширина которых соответствует высоте ленты с некоторым технологическим запасом. Собранные щиты устанавливаются на своих местах, выравниваются по осям ленты и фиксируются упорами с шагом 0,7-1,2 м. Расстояние между ними определяет толщину ленты и фиксируется поперечинами. При сборке необходимо обеспечивать максимальную плотность.

Щели или зазоры размером более 3 мм не допускаются. При появлении больших щелей используют паклю или забивают зазоры деревянными рейками. Монтаж опалубки выполняется аккуратно и прочно, чтобы при заливке имелась возможность противостоять нагрузкам и весу бетона.

ВАЖНО!

Фанерная опалубка позволяет получить максимальное качество ленты, более простую и герметичную конструкцию.

Требования к подвалам

Для того, чтобы вести строительство подвала своими руками, нужно сделать правильную гидроизоляцию и защитить от потерь тепла. Перед началом всех работ выполняют исследования грунта на участке.

Если воды располагают слишком близко, то устройство подвала в частном доме будет излишне дорогим, даже если планируется обустройство подвала в гараже. Необходимо следить за уровнем расположения подземных вод, чтобы они отступали от основания на полметра минимум.

Если этого не сделать, то нужно дополнительно монтировать системы снижения уровня воды или дополнительные слои гидрозащиты. Оба варианта существенно повысят смету на работы.

Если уровень вод в почве слишком высокий, то от задумки построить цокольный этаж под ключ стоит отказаться. Увеличение площади не оправдает расходов на основание, особенно в случае, когда строится дом с подвалом своими руками.

Гидроизоляция

Даже в случае низинного прохождения грунтовых вод в почве, необходимо делать защиту стен от влаги.

Делая подпол в частном доме своими руками, применяют вертикальную гидроизоляцию (обмазку или рулонные виды), горизонтальную обустраивают дренажные системы и делают отмостку по всему периметру дома, что защитит стены от близости воды.

Трубы прокладывают на расстоянии 30см от подошвы основания, исключительно вертикально;
Расстояние между трубами должно быть от 30см до метра;
Вокруг дренажной системы делают фильтр – слой из щебенки;
Для того, чтобы щебень не рассыпался, делают обертывание текстилем специального производства;
Дренажные трубы монтируют с небольшим уклоном, на каждый метр длины по вертикали меняют положение на 3 мм.

Дренаж отводит воду в канализационный сток или специальный колодец, можно вывести на открытый участок вне владения. Главное, чтобы вода не вернулась после сброса снова в подполье.

В устройство цокольного этажа в частном доме входит отмостка – она отводит талую воду и атмосферные осадки от стен дома. Ширина такой защитной полосы должна быть не менее метра, лучше полутора метров.

Материалами может служить бетон, асфальт или тротуарная плитка. Можно просто засыпать щебенкой. Уклон отмостки в сторону участка зависит от материала в основании. Типовое значение принимают в 2-4 мм.

Для защиты подвала от грунтовых вод делают и внутренний дренаж, и дополнительные слои внутренней гидроизоляции. Если влаги много, лучше перестраховаться.

Это довольно затратное обустройство, потому оно применяется не слишком часто. Внутренняя защита от воды в подвале или в погребе предполагает использование оклеечных материалов, проникающих растворов или инъекционных смесей.

Утепление

Такой же ряд требований существует и к утеплительным работам. Их различают в зависимости от того, отапливается подполье или нет. Технология строительства цокольного этажа без отопления предполагает обустройство теплоизолирующего материала в пироге первого этажа.

Это делается сверху перекрытия. Для утепления не стоит брать пенопласт или минеральную вату, поскольку их показатели прочности не слишком высоки.

Лучше выбрать пенополистирол. Особенности применения таких материалов стоит изучить отдельно, просмотрев разнообразные видео и фото в открытых источниках.

Если делается подвал под домом своими руками с отоплением, то утеплитель должен находиться в стенах и в полу. Грунтовый пол в подвале частного дома утепляется керамзитом, гравием или пенополистиролом. Толщина зависит от условий эксплуатации, также влияет и устройство пола.

В среднем, пеноплекс берется около 10 сантиметров, а подсыпка керамзитом делается на 30-50 см. Пеноплекс кладется на песок, крытый пароизоляционным материалом. Тогда не будет лишней влаги. Стяжка должна быть минимальной по толщине, не более 30 мм.

После укладки теплоизоляции бетонируют саму стяжку. Также можно сделать пирог на полу, представляющий собой бетонное основание под слой материала с теплоизоляционными параметрами. Если используют экструдированный пенополистирол, то можно не обустраивать дополнительную гидроизоляцию.

Стены подпола обычно утепляют снаружи. Это обусловлено тем, что пространство подвального помещения изнутри теплое и защищенное, а наружные стены испытывают воздействие влаги и холода.

Для теплоизоляции снова подойдет лучше всего пенополистирол. Он же будет и дополнительной защитой от воды.

Утеплитель выбирают толщиной по проекту, в котором указана схема монтажа. Если нет совета специалиста, можно подобрать самому ориентировочную толщину.

Правила организации вентиляции

Ленточный фундамент с рассчитанным по площади воздухообмена количеством продухов, с оборудованным дополнительно вытяжным стояком это оптимальный вариант оборудования вентиляционной системы для любого подвального помещения. Она позволяет полностью выводить излишки влаги, просушивать все элементы конструкции. Чтобы добиться такого результата, нужно следовать ряду шагов по проектированию и реализации системы.

Количество

Как рассчитать необходимое количество отдушин в фундаменте? Нужно ознакомиться со СНиП 31-01-2003. В нем указано, сколько продухов нужно разместить на единицу объема подвала. Так, согласно нормам на 400 м3 помещения нужно одно вентиляционное отверстие. Если регион относится к климату с повышенной влажностью, то расчет продухов идет на каждые 150 м3. Для упрощения расчетов используется онлайн калькулятор.

Кроме наружно выведенных продухов, необходимо обеспечить вентиляционные отверстия в простенках. Для этого можно сделать одно большое или несколько маленьких отверстий.

Расположение

При проектировании дома, схема коммуникаций должна включать расположение продухов в фундаменте. Причем их распределение идет на основании технологических правил:

Отверстия отдушин должны располагаться равноудаленно друг от друга по всему периметру наружных стен. При этом расстояние между двумя соседними проемами не должно превышать 3 м.
Для лучшего осушения влажных поверхностей и удаления затхлого воздуха, продухи должны находиться как можно ближе к углам здания

При этом стоит рассчитать количество продухов в одном ряду так, чтобы оставить расстояние около 90 см от угла по внутренней части подвального помещения.
Расположение продуха относительно пола и поверхности земли также важно правильно рассчитать. Рекомендованное расстояние: середина между уровнем почвы и уровнем пола

При этом минимальное расстояние от земли, при котором в продухи не будет затекать дождевая вода и сточные воды – 20 см. Важно: делать продухи как можно выше, насколько это позволяет конструкция.
Для обеспечения хорошей циркуляции воздушных масс отверстия продухов должны располагаться симметрично на противоположных стенах причем в четном количестве.

Форма и площадь отверстий

В строительных нормативах не указаны требования к форме отдушин в фундаменте. Они могут быть любыми: круглыми, квадратными, прямоугольными, треугольными – в зависимости от желания владельца. Однако чаще всего при строительстве используют круглые или прямоугольные продухи.

Оптимальные размеры продухов в фундаменте:

Для круглых — 25 см диаметр;
Для прямоугольных – 25х20 см или 50х10 см.

Согласно нормам, площадь проема продуха может достигать 0,85 м2. Если планируется отверстие большее, то стоит его армировать. Застройщики отдают предпочтение частой установке маленьких продухов, так как они более эстетичны на вид. Главное, обеспечить суммарную площадь отверстий, соответствующую потребностям воздухообмена. Как рассчитать? Опять же обратиться к онлайн калькулятору или воспользоваться услугами архитектора.

Как построить своими руками?

Технология строительства по пошаговой инструкции после рытья котлована такова:

засыпка подушки из щебенки и песка;
разлив цементной стяжки;
защита от воды;
формирование основы для фундамента;
подготовка дренажа (при близко залегающих грунтовых водах);
перекрытие цоколя дополнительной гидроизоляцией.

Самостоятельная работа хороша тем, что она помогает экономить деньги на оплате труда профессионалов. Но сначала придется все основательно рассчитать. Если какой-то вид работ может быть выполнен вручную и с помощью специального оборудования, лучше предпочитать механизированный вариант. Расходы на оплату техники или помощь мастеров вскоре оправдается значительным улучшением качества. Любые работы с заливкой цемента желательно выполнять за один рабочий день, иначе прочностные качества окажутся неудовлетворительными.

После того как экскаватор завершит свою работу, дно и стенки котлована понадобится уплотнить путем трамбовки. Обязательно нужно произвести расчет стен и пола в подвале, только тогда он окажется качественным внутри и снаружи. Те, кто строит такие сооружения без расчетов, оказываются в проигрышном положении.

При расчетах принимают во внимание:

заводится ли арматура стены в фундамент;
доводится ли грунт засыпки до верхней точки стены;
как производится опирание перекрытия;
сложны ли инженерные и геологические условия при строительстве;
какие коэффициенты действуют в данной местности.

В большинстве случаев подвал используют не только для хранения заготовок на зиму. А это значит, что кроме монтажа стен и пола их придется еще утеплять как следует

Особенно это важно, когда организуется дополнительное жилое либо рабочее пространство. Обратная засыпка может делаться только материалами, не склонными к пучению. В любом теплом подвале делают утепление цоколей, для этой цели применяют материалы с нулевым уровнем поглощения воды, которые сохраняют свои характеристики даже при увлажнении

В любом теплом подвале делают утепление цоколей, для этой цели применяют материалы с нулевым уровнем поглощения воды, которые сохраняют свои характеристики даже при увлажнении.

Чаще всего рекомендуется использовать экструзионные пенопласты. Плитные перекрытия утепляются раскладкой материала на несущие детали между лагами. Утеплительный слой предваряется защитой от промокания. Над утеплителем формируется паровой барьер, который помешает воздействию на него содержащихся в воздухе водяных паров. Материал этого барьера кладется с набегом рулонов минимум 10 см.

Даже самое теплое основание дома может не справиться с поставленной задачей. Дело в том, что после заливки ленты непременно должно делаться ее усиление. Только такой подход гарантирует нормальную механическую крепость. Появившиеся трещины нужно сразу насыщать раствором и стягивать полосами из металла.

Фундамент под колонны.

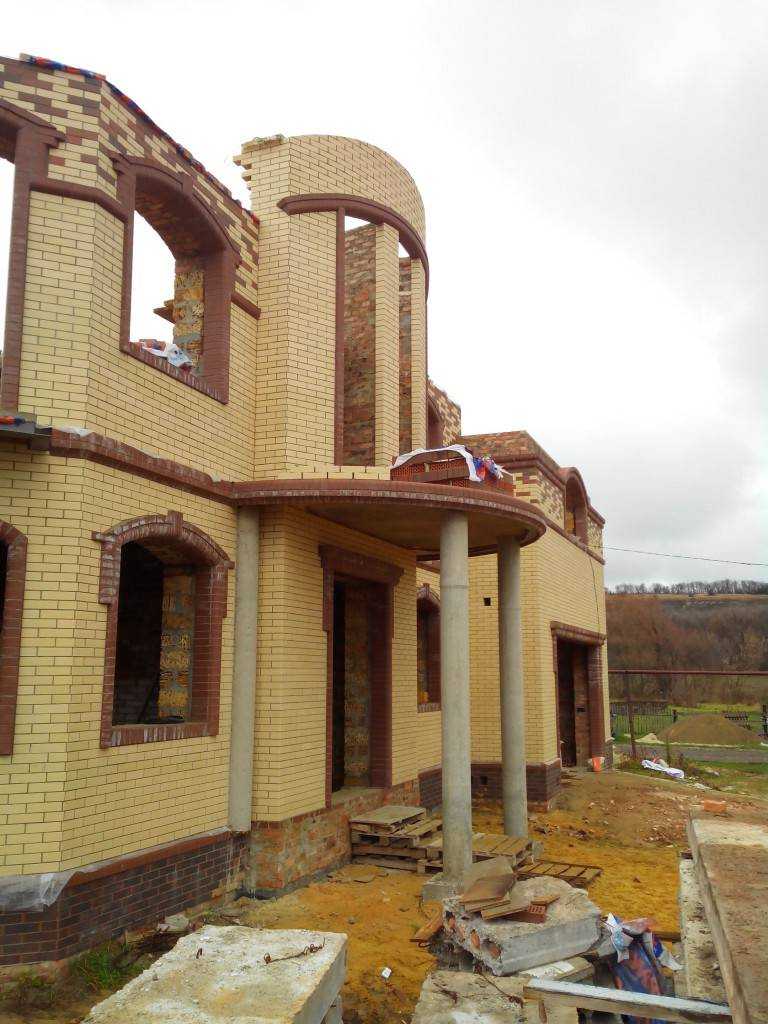

На фасаде дома находятся две ж/б колонны на них опирается балконная плита, на плиту наружная круглая стена, а на стену крыша и кровля.

По этому необходимо сделать хороший фундамент под колонны, чтобы он был цельным с фундаментом дома. Для этого мы связываем фундамент колон с фундаментом дома.

Под две колонны мы заливаем сплошную ж/б плиту, марка бетона 150. Плита заходить под фундаментные блоки стены подвала.

Низ плиты находится на том же уровне, что и фундаментная подушка всего дома, то есть низ плиты находиться на 1000 мм ниже уровня грунта. Под плитой мы так же сделали песчаную подушку. В плиту мы заложили каркас из ребристой арматуры диаметром 12 мм.

На фото выше видно как мы выпустили четыре жилы арматуры диаметром 14 мм, в том месте где будет опираться одна колонна и с другой стороны, правее мы тоже выпустили куски арматуры под вторую колонну.

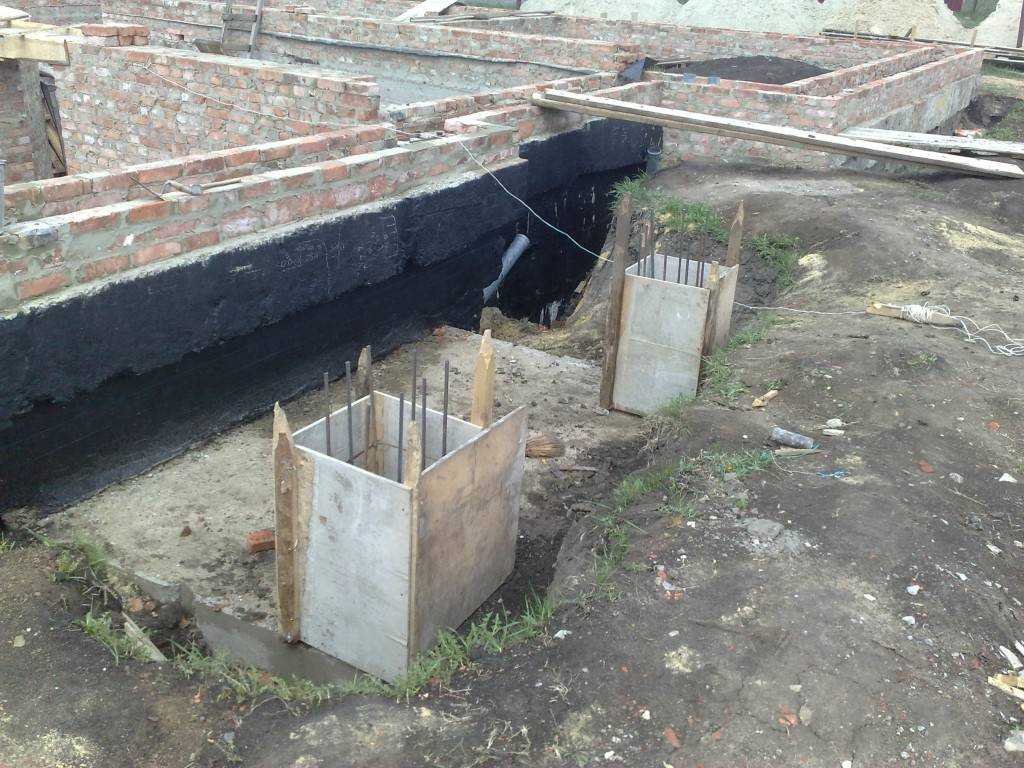

Потом мы ставим опалубку во круг выпущенной арматуры, закладываем в опалубку каркас из арматуры диаметром 14 мм и заливаем бетоном марки 200.

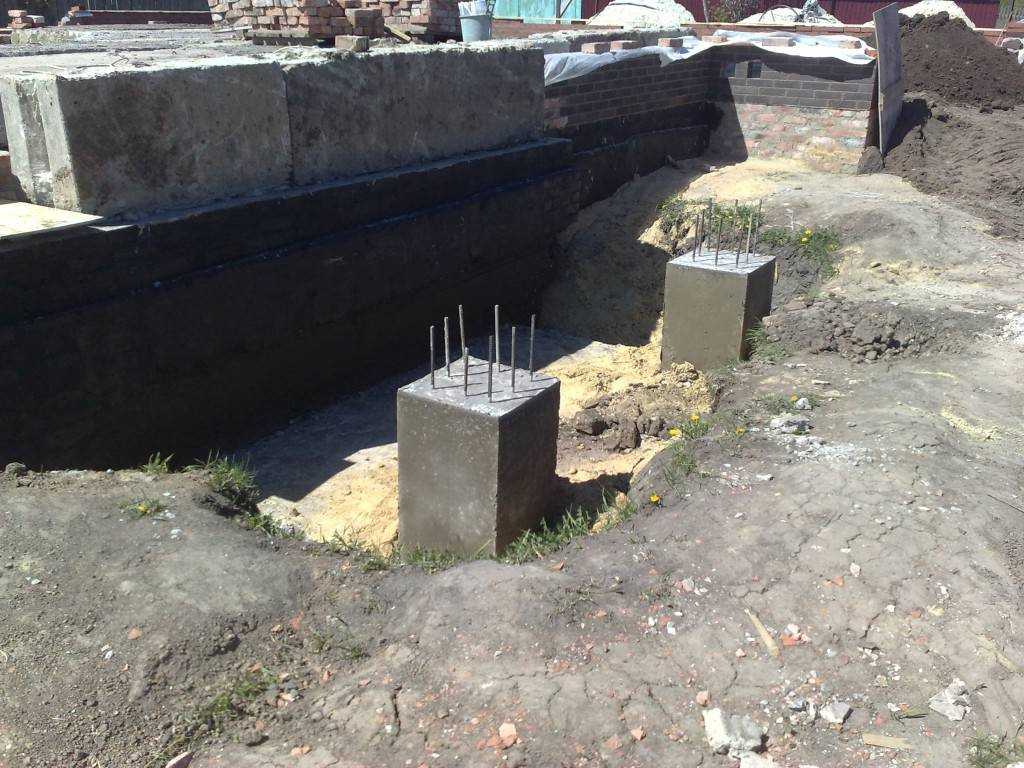

По проекту ширина колон 315 мм, а фундамент нужно делать немного больше. Через пару дней можно снять опалубку.

Потом на это фундамент мы можем опереть колонны.

Заключение

Строительство подвала позволяет значительно увеличить полезную площадь дома, создать место для мастерской, хранилища или прочих нужд.

Для создания подвала потребуется большое количество материалов и земляных работ, поэтому необходимо заранее подготовить место для складирования вынутого грунта, а также быть готовым к повышенным финансовым расходам.

Технология строительства мало отличается от методики создания обычной ленты, разница лишь в высоте стен и объемах работ по утеплению и гидроизоляции.

Рекомендуется поручить работу опытным строителям, или, как минимум, привлекать их для консультаций по всем этапам работ.

Рекомендуемая глубина заложения
