Преимущества и недостатки столбчатого фундамента

Как с делать опорно-столбчатый фундамент - плюсы и минусы

Типы и способы установки столбчатого основания

Опоры для столбчатого фундамента каркасного дома принято различать:

  • по размерам;
  • типу сечения;
  • материалам изготовления;
  • методу производства;
  • глубине вкапывания.

Виды по материалу и методу монтажа

Сечение может быть двух видов – круглое и прямоугольное.

В качестве материала изготовления используют:

  • бетонную смесь (железобетон);
  • бутобетон;
  • бутовый камень;
  • кирпич;
  • блоки;
  • древесину.

Фундамент столбчатого типа можно делать двумя методами:

  1. Монолит. Смесь заливают в опалубки.
  2. Сборная конструкция. Строители собирают фундамент из составных компонентов (блоки, кирпич, камни).

Глубина вкапывания столбов

Столбчатые фундаменты могут различаться глубиной закладки. Принято выделять:

  • Заглубленный закладывается на глубине не ниже уровня промерзания почвы. Такой фундамент делают при возведении домов на пучинистых почвах (глина, суглинок). Заглубленное основание является самым дорогим и трудоемким типом фундамента, основанного на столбах.
  • Малозаглубленный закладывают на 50-70% от глубины замерзания почвы. Порядка 50% заглубления будет составлять подушка, сделанная из смеси песка и гравия.
  • Незаглубленный. Нижняя часть располагается на земле или на специальной подушке, выполненной из гравия и песка. Незаглубленные фундаменты не требуют больших финансовых затрат. Они применимы исключительно на непучинистых или малопучинистых грунтах. Можно использовать при возведении легких одноэтажных конструкций.

Использование ростверка на основаниях столбчатого типа

Столбчатый фундамент для домов каркасного типа может закладываться с ростверком. Бывают ситуации, когда строители отказываются от использования данной конструкции. Ростверк позволяет распределить нагрузку строения равномерно по всем опорам и защищает опоры от опрокидывания при передвижении почвы. Ростверк представляет собой балку, которую монтируют на верхней части столбов.

Монтаж ростверка предполагает дополнительные финансовые вложения и увеличивает общее время строительства дома. По этой причине большая часть каркасных домов возводится без ростверка. Обвязку фундамента монтируют напрямую на опоры поверх гидроизоляционного слоя. Как было указано выше, подобные конструкции менее устойчивы к сдвигам грунта

Этот факт необходимо принимать во внимание

Плитный (монолитный) тип фундамента

Монолитные, также называемые плавающими – это одни из самых надежных основ для построек разного вида, расположенных на участке с плохими геологическими условиями:

Монолитная плита

  • высокий уровень грунтовых вод
  • пучинистый/просадочный грунт
  • заболоченность

Плитные фундаменты состоят из монолитных армированных железобетонных плит, располагающихся на насыпных грунтах. Армирование производится не только по периметру, но и по всей площади конструкции. Это обеспечивает жесткость, прочность фундамента, что в свою очередь помогает в борьбе с деформациями. Особенно эти качества важны осенью или весной, когда грунты из-за перепадов температур неустойчивы.

Также плитные фундаменты используют при строительстве цокольных или подвальных помещений: они хорошо защищают от влаги. Благодаря шведским технологиям и современным гидро- и теплоизоляционным материалам большую популярность приобретают утеплённые плиты.

Если под домом планируется, к примеру, гараж, то для этого лучше использовать плитный фундамент.

Строительство монолитной основы начинают с рытья котлована спецтехникой (или вручную, если объем маленький). Котлован должен быть по периметру чуть больше самого фундамента. Дно тщательно утрамбовывают и насыпают слои песка и гравия – делают «подушку». Каждый из слоев отделяют геотекстилем. Затем производят заливку плиты в опалубку: сначала наливают тонкий слой, затем армируют его и доливают остатки бетона. После этого на такой плите устраивают монолитную ленту под стены, а сама плита сможет служить полом для подвальных помещений. Толщина такой конструкции редко превышает 0,2 м.

Преимущества монолитного фундамента:

  • армированная плита не деформируется и двигается вместе с грунтом, тем самым обеспечивая устойчивость всей постройки
  • плита армируется не только снаружи, но и внутри, что является причиной прочности, устойчивости и долговечности фундамента
  • устойчивость к перепадам температур, оттаиваниям и промерзаниям, а также к высокой влажности
  • подвижные грунты не страшны
  • может использоваться в местах, где подмывание грунтовыми водами высоко. Обеспечивает водонепроницаемость

Преимущества плитного фундамента

Недостатки:

стоимость плавающих основ высока из-за большого количества земляных работ и обязательного армирования.

Опорно столбчатый фундамент – плюсы и минусы, преимущества и недостатки

Конструктивно столбчатый фундамент представляется собой отдельно расположенные заглубленные опоры, соединенные между собой ростверками, или фундаментными балками. Для возведения подземной части используются различные материалы с высокими прочностными характеристиками. Столбы устанавливаются в углах дома и в точках сопряжения наружных стен с внутренними. Промежуточное распределение опор выполняется с расчетным шагом, указанным в проекте. Отметка заложения принимается с учетом глубины промерзания грунта, а размер сечения – в зависимости от принятых постоянных и временных нагрузок.

Виды опорных столбов

Фундаменты данного типа часто используются при возведении каркасных строений, не имеющих подвалов. Популярность подземной конструкции обусловлена ее экономичностью. Отсутствие монтажа опорной ленты по всему периметру дома гарантирует, в свою очередь, минимальный объем земляных работ, меньшие трудозатраты и снижение материальных вложений. Ямы выкапываются лишь под отдельные столбы, хотя для металлических и асбоцементных труб не требуется выполнять и этот технологический этап.

Разновидность опорно столбчатых фундаментов заключается, прежде всего, в строительном материале, используемом при их возведении:

  • кирпичные – кладутся под компактные деревянно-щитовые домики и легкие хозяйственные постройки в условиях плотных, непучинистых грунтов и при низком горизонте грунтовых вод;
  • бетонные монолитные – надежная конструкция выдерживает существенные нагрузки за счет установки металлического каркаса, но вариант считается трудоемким и долгим за счет необходимости установки опалубки и выжидания окончательного отверждения растворной массы;
  • бетонные сборные – быстрое возведение (буквально 1-2 дня) и высокая прочность материала являются несомненными плюсами, но тяжесть блоков требует присутствия подъемных механизмов, а это уже – минус, связанный с увеличением сметной стоимости объекта;
  • керамзитобетонные – блоки имеют сравнительно небольшой вес, но более крупные размеры, по сравнению с кирпичом, поэтому кладка выполняется быстрее;
  • деревянные – используются редко ввиду низкой несущей способности и подверженности древесины процессам гниения;
  • стальные – во избежание ржавления наружные стенки труб обрабатываются антикоррозийными составами, а внутренняя полость заполняется цементным раствором;
  • асбестоцементные – наиболее дешевый, но не слишком надежный вариант предназначается для легких строений. В обязательном порядке внутрь труб вставляется арматура и заливается бетон.

Последние три варианта опорно столбчатых фундаментов можно отнести и к свайным аналогам

Но примем во внимание то, что сваи монтируются путем забивки, ввинчивания или вибрационным способом. А трубы, выполняющие функцию опорных столбов, устанавливаются в заранее пробуренные в грунте скважины и не требуют в процессе монтажа присутствия спецтехники. Опорно столбчатые фундаменты оптимально подходят для строительства одноэтажных деревянных и щитовых домов, бань, гаражей и приусадебных строений

Опорно столбчатые фундаменты оптимально подходят для строительства одноэтажных деревянных и щитовых домов, бань, гаражей и приусадебных строений.

Преимущества

К плюсам рассматриваемых подземных конструкций относятся:

  • сравнительно невысокая стоимость относительно ленточных и плитных фундаментов – затраты снижаются более чем на треть;
  • кратчайшие сроки возведения, не считая монолитных опор;
  • возможность проведения работ собственными силами;
  • допустимость строительства в условиях пучинистых грунтов (при устройстве компенсирующей песчаной подушки);
  • отказ от привлечения на объект спецтехники;
  • минимизация земляных работ.

Недостатки

Идеальных строительных конструкций не бывает, поэтому наряду с их неоспоримыми плюсами всегда имеются и минусы. Исходя из этого, в каждом конкретном случае производятся расчеты и принимается наиболее эффективное решение по использованию того или иного материала, а также технологии возведения дома. Недостатки опорно столбчатого фундамента заключаются в следующем:

  • ограниченный потенциал использования – не подходит для тяжелых кирпичных и бетонных домов;
  • невозможность устройства подвальных и цокольных помещений;
  • слабая устойчивость к горизонтальным подвижкам грунтовых слоев;
  • необходимость связывания столбов фундаментной балкой;
  • предрасположенность к просадке отдельных углов строения;
  • потребность в устройстве теплоизоляции подпольного пространства во избежание существенных теплопотерь в зимний период.

Какой вид фундамента выбрать?

Выбор вида основания зависит от массы здания, типа грунта и глубины его промерзания.

Столбчатые опоры

По типу конструкции все основания подразделяют на:

  • ленточные: наиболее распространенные, изготавливаются в виде замкнутого контура, благодаря чему нагрузка на грунт от строения передается равномерно; он закладывается не только под стены, но и перегородки здания; такие основания в свою очередь делятся на малозаглубленные и глубокозаглубленные
  • свайные: здание устанавливается на вертикальные стержни (сваи) с заглублением 3-20 м; используются при сложных рельефах, большой глубине промерзания почвы и на болотистых местностях; к недостаткам относят необходимость использования специального оборудования для забивки свай в грунт и отсутствие подвальных помещений; при горизонтальных подвижках почвы недопустимы
  • свайно-ростверковые: с несущими горизонтально расположенными балками (ростверком), соединяющими сваи в верхней части; для предохранения от морозного пучения его никогда не заглубляют в грунт
  • столбчатые: на столбах, имеющих расширение в виде «подошвы»; допускается возведение на грунтах с глубоким промерзанием; опоры, соединенные перемычками (рандбалками) располагают через каждые 3 м
  • плитные: довольно дорогостоящее сооружение в виде монолитной плиты толщиной 20-30 см, лежащей на поверхности грунта, которая одновременно служит полом строения

Тяжелые здания и многоэтажные строения, как правило, возводятся с использованием ленточного фундамента. Столбчатые фундаменты экономически более выгодны, и на них допускается возводить легкие каркасные или деревянные дома, но только в том случае, если почва не торфяная и не пучинистая глиняная.

Свайные конструкции можно использовать даже при значительной массе строения. Но применяют их в основном на земельных участках со слабым песчаным или торфяным грунтом, а также в районах Крайнего Севера при большой глубине промерзания почвы. Во избежание подвижек сваи устанавливаются не в ямы, а вбиваются или вкручиваются в грунт.

Плитное основание

Плитные малозаглубленные фундаменты разумней использовать на проблемных участках, имеющих высокую подвижность грунта. Подобное «плавающее» основание способно выдержать даже значительные смещения почвы без ущерба для здания.

Заливка фундамента допускается при температуре от +5 С. Работы при пониженных температурах во избежание растрескивания бетона недопустимы.

ВИДЕО: Выбор фундамента для дома

Фундамент: виды, устройство, пошаговая инструкция закладки ленточного фундамента своими руками | Фото & Видео +Отзывы

Бассейн на даче: устройство, пошаговая инструкция по обустройству своими руками | 65+ Фото & Видео

Ростверк

Можно устанавливать ростверк, можно обойтись и без его возведения. Это цельнолитая конструкция из бетона, которая служит для обеспечения равномерности нагрузки на опоры. Нижняя поверхность высокого ростверка располагается на расстоянии 10 — 20 см от поверхности грунта, низкого – укладывается на песчано-гравийную заглубленную в грунт на 15 — 10 см подушку.

Опалубка для ростверка

Чтобы установить висячий ростверк – необходимо соорудить опалубку. Здесь допустимы два способа установки: расположить днище на уровне оголовков опор, или соорудить ее на полную длину до уровня грунта, после чего засыпать пространство между грунтом и ростверком песком. Опалубка обязательно должна быть закрыта гидроизоляцией.

Важна высота опалубки, ее верх должен оканчиваться вровень с уровнем заливки бетонного раствора, или превысить его на 5 — 6 см. Высота ростверка находится в зависимости от его вида и типа сечения опор: для висячего от 25 до 30 см, для низкого основания 50 см, и ширина от 25 до 40 см.

Армирование

Каркас составляется из 1 — 2-х рядов продольно расположенной арматуры, которая соединяется поперечными стержнями или хомутами. Соединение происходит посредством мягкой проволоки. Зазор между каркасом и опалубкой не меньше 3 — 5 см, это же правило действует относительно верхней поверхности ростверка.

Арматура должна быть увязана с выпусками арматурных каркасов опор. В случае превышения длины выпусков арматуры опор над высотой ростверка, они должны быть согнуты по высшим точкам поверхности ростверка под 90°.

Закладные для продухов монтируются на этапе крепления опалубки вместе со шпильками для фиксации нижней обвязки. Диаметр последних составляет 14 — 16 мм, а ставятся они строго параллельно опорам по линии нахождения бруса нижней обвязки.

Бетонирование ростверка

Заливка бетона осуществляется тщательно, с полным покрытием арматуры и без образования полостей. Рекомендуется применять инструменты для утрамбовки раствора. По окончании процесса заливки необходимо выровнять верхний слой с тем, чтобы поверхность была ровной по всей площади. Снятие опалубки допустимо только после того, как бетон затвердеет полностью.

Плюсы и минусы столбчатого фундамента

Плюсы:

  • Большая скорость при возведении столбчатого фундамента.
  • Осуществимость полностью самостоятельного строительства фундамента, без участия какой-либо строительной техники.
  • Цены для постройки. При учете отсутствия технической части, цены на материалы для возведения столбчатого фундамента будут ниже, чем для ленточного и монолитного фундамента.
  • При строительстве столбчатого фундамента можно обойтись без какой-либо подготовки (теплоизоляции, гидроизоляции и т.д.)
  • Допускается возведение фундамента на твердых, замерзших почвах и грунтах.
  • При правильном использовании, основание крепко стоит и служит 70 – 110 лет.

Также, фундамент опорно-столбчатого типа не нуждается в каких-либо диагностиках при наличии проблем, а ремонт такого основания не требует множества ресурсов и времени.

Минусы:

  • Мелкая стойкость к большим весам. Действительно, такой фундамент банально не выдержит больших многоэтажных массивов.
  • Ломкость структуры. Конструкция обычно создается на твердых или подмерзших почвах, так-так, если грунт будет достаточно подвижен – это может послужить разрушением конструкции.
  • Будущее строительство погребов или подвалов становится невозможным. В связи с небольшим расстоянием между колонн фундамента, пространства для всевозможных подземных строений будет не хватать.

Рассмотрим основные типы опорно-столбчатого фундамента. Тип основания для строительства выбирается в соответствии с определенными требованиями (габариты, навыки, финансы и т.д.)

Ремонт столбчатого фундамента

Бывают случаи, когда уже возведенный фундамент нуждается в реставрации или ремонте.

В отличие от процесса его строительства, который выполняется по строгой технологии, ремонт и реконструкция строго индивидуально. Только так можно добиться эффективного результата и наслаждаться строением долгие годы.

Зачастую ремонт такого фундамента означает устранение наклона самих столбов. Для этого поднимается дом с использованием специального домкрата, после чего несущие столбы подкапываются, а затем выравниваются. В конце заново заливаются бетоном и засыпаются грунтом. Данную процедуру рекомендуется повторить через год, но на идеальный результат все же лучше не надеяться. Поэтому профессионалы выполняют следующие действия:

  1. Поднять строение и поставить его на временные опоры.
  2. Извлечь покосившиеся столбы.
  3. Вырыть траншею вокруг дома, в которую нужно уложить песчаную подушку.
  4. Сделать армирующий пояс, который в последствие залить бетонным раствором.
  5. Дать время фундаменту застыть и установить на него опорные элементы.
  6. Дом опустить уже на новую конструкцию. В конце необходимо отрегулировать двери и окна, чтобы они легко открывались и закрывались.

Ремонт фундамента требует своевременно принятых мер, для того, чтоб строение служило долгие годы.

Виды опорно-столбчатых оснований

Главный критерий, который позволяет использовать различные варианты исполнения данного типа основания, это многообразие строительных материалов, применяемых в производстве работ. При планировании объекта необходимо выбирать лучший тип материалов, исходя из ряда параметров:

  • Условия эксплуатации.
  • Сроки строительства.
  • Параметры будущего строения.
  • Финансовые возможности владельца.

Проконсультируйтесь с архитектором – на основе предпроектных изысканий он сможет порекомендовать вам оптимальный вариант проекта и тип материалов.

Опорно-столбчатый фундамент состоит из ряда столбов, которые выполняют из:

  • кирпича,
  • фундаментных блоков,
  • стальных труб рассчитанного диаметра,
  • труб из асбеста,
  • бетона,
  • натурального камня,
  • деревянных бревен.

Перед планированием такого основания, необходимо провести детальные инженерно-геологические и инженерно-геодезические изыскания. Без этого комплекса работ сложно подобрать оптимальный тип конструкции и заложить фундамент необходимой прочности. Почва должна состоять из песка или супеси, а уровень залегания грунтовых вод иметь достаточную глубину. В противном случае, приямки для опор следует заглублять гораздо ниже вод.

Каждый материал накладывает на производство работ свои особенности.

Различные варианты исполнения опорно столбчатого основания

Стальные трубы обладают прочностью и устойчивостью к нагрузкам. Но имеют один главный недостаток – они подвержены коррозии и могут постепенно разрушаться под воздействие негативных факторов окружающей среды. Перед заложением опор необходимо:

  1. тщательно обработать поверхность труб специальными антикоррозийными средствами,
  2. толщина трубки должна быть не менее 4 мм,
  3. не допускается использование бывших в употреблении материалов – только новые трубы.

Столбы из асбеста не подвержены подобным проблемам. Также они устойчивы к воздействию воды и могут применяться на рыхлых грунтах. Но необходимо соблюдать технологию заложения и следить за качеством материала.

Бетон позволяет возводить на фундаменте сооружения средней тяжести. При этом процесс строительства простой и может быть выполнен даже не профессионалами.

Натуральный камень является «родоначальником» столбчатого основания. Он занимает большую площадь и способен выдержать большие нагрузки

Но при закладке основания важно иметь навыки кладки натурального камня – здесь есть свои особенности, требующие специальных знаний

Дерево разрушается под воздействием влаги и насекомых. Оно имеет ряд достоинств (сопротивление деформации и движениям почвы, стоимость), но требует пристального внимания при выборе древесины и выполнении работ по заложению фундамента. Кроме того, необходимо обработать бревна специальными средствами, чтобы обеспечить сохранность его структуры.

Столбчатый фундамент имеет свои плюсы и минусы. Но, если условия позволяют заложить именно такое основание, стоит отдавать ему предпочтение. Так вы значительно сократите затраты на строительство.

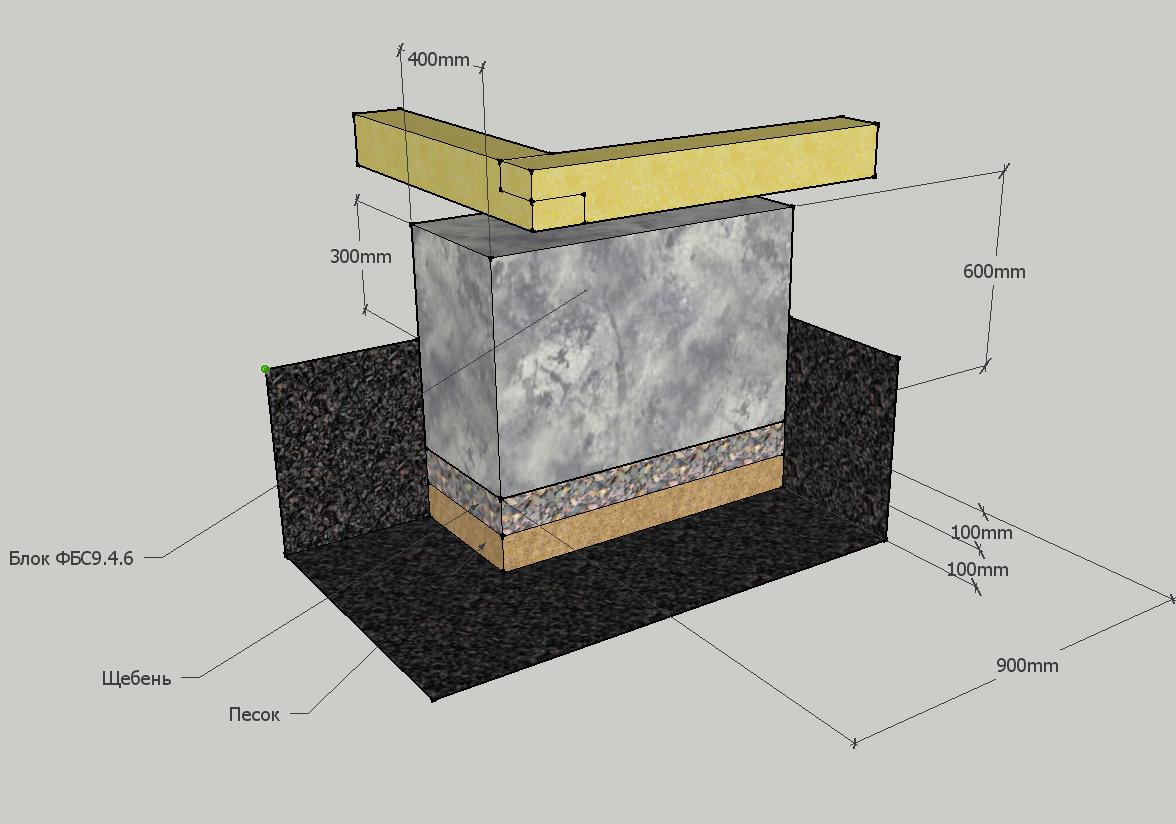

Опорно-столбчатый фундамент из бетонных блоков

Опорно-столбчатый фундамент из бетонных блоков самый распространенный тип основания в данной категории. Его активно применяют при строительстве каркасных домов и различных хозяйственный и бытовых построек.

Опорно столбчатое основание из бетонных блоков

При строительстве небольших зданий, порядок выполнения работы следующий:

  1. Определите количество столбов на периметре здания. Обязательно располагать опоры в углах здания и в точках пересечения стен. Далее необходимо ставить столбы каждые 3 метра, не меньше.
  2. Далее выполните точную разбивку фундамента на участке с закреплением каждой опоры.
  3. Делаются ямы в точках расположения столбов. Глубина составляет от 15 до 30 см. Определяется от рельефа участка и характеристик грунтов.
  4. В каждый приямок засыпают подушки из песка, мощностью в 15 см. После поливания водой тщательно трамбуют.
  5. После этого делают опорные площадки для увеличения площади опоры каждого столба.

После создания нижней площадки приступают к размещению бетонных блоков. Лучше применять полнотелые блоки, имеющие большую прочность. Для скрепления блоков применяют кладочную смесь.

Фундамент поверхностный столбчатый из бетонных блоков при правильном выполнении работ, способен прослужить длительное время и выдерживать большие нагрузки.

Опоры из бетонной смеси

Если в качестве основного несущего элемента будут использоваться бетонные столбы, то выполняют следующие операции.

  1. Изготавливают опалубку. Для этого вполне подойдут доски небольшой толщины – 4 см. в некоторых случаях можно сделать несъемную опалубку. Для этого целесообразно использовать трубы из железа или асбестоцемента, диаметром от 10 см.
  2. Бетонные столбы обязательно должны быть армированы. В противном случае от неукрепленного арматурой основания не будет никакого толка, а постройка вряд ли простоит без деформаций много лет.
  3. Прутки арматуры диаметром от 2 до 14 мм скрепляют между собой вязальной проволокой, но так чтобы вертикальный размер прутков был больше глубины опоры. Это необходимо, чтобы при дальнейших работах приварить к концам вертикальных прутков металлический каркас ростверка. Достаточно будет оставить 20 см.
  4. Когда арматурный каркас подготовлен и опущен в яму, можно заливать бетонный раствор. Во время заливки необходимо тщательно штыковать его, чтобы максимально снизить образование воздушных пустот, приводящих к понижению прочности столбов.
  5. Когда опоры готовы, приступают к строительству ростверка. Этот элемент предназначен для связывания отдельных опорных элементов в одну конструкцию, которая позволит равномерно распределить нагрузки по всему основанию.
  6. Сначала к вертикальным пруткам опор приваривается арматурный каркас. Затем устанавливается опалубка, и бетонная смесь заливается в форму.

Основание из кирпича

Отличается от деревянного основания значительной прочностью, но требует большего времен, ресурсов и умений. Существует несколько главных характерных черт для такого типа:

  • Цена выше, чем основание из древесины, но гораздо ниже по сравнению с монолитным столбчатым основанием.
  • Высокая прочность и стойкость к большим весам. При планировании можно комбинировать с различными вариациями строений, не боясь о проблемах с конструкцией.
  • Всю конструкцию можно построить, не используя какую-либо дополнительную подготовку.
  • Вся технология строительства такого типа предельно проста и понятна.

До распространения металлоконструкций кирпичные основания были очень популярны. Но и сейчас они тоже актуальны в постройках загородных дач.

Опоры из блоков

У опорных столбов из блоков есть существенный недостаток. Под них необходимо сделать хорошую гидроизоляцию из бетонной смеси или положить сверху песчано-гравийной подошвы рубероид. Это обусловлено тем, что блоки ввиду своей пористой структуры впитывают воду, которая приводит к их разрушению.

Этот недостаток легко устраняется при устройстве гидроизоляции не только под опорами. После возведения столбы обмазывают битумной мастикой в 2 или 3 слоя и н покрывают сверху геотекстилем.

Специалисты крайне не рекомендуют использовать такое основание на проблемных, пучинистых грунтах, а также на почвах с высокой влажностью и сейсмически не устойчивых. На проблемных грунтах целесообразнее использовать опоры, выполненные из бетонной смеси.
