Свайно-ростверковый фундамент: плюсы и минусы, виды и монтаж ростверка

Свайно-ростверковый фундамент своими руками: пошаговая инструкция, как правильно сделать план, чертеж, основание для дома

Технология строительства свайно-ростверковых фундаментов

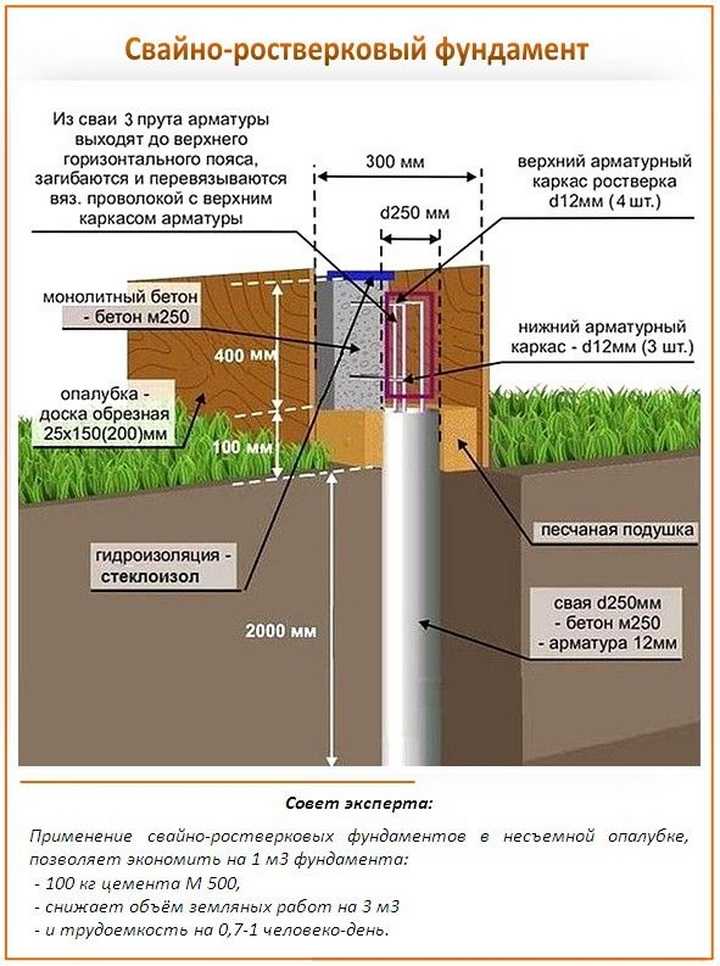

  • Свайно-ростверковый фундамент в разрезе Проведение подробных изыскательных работ, в результате которых нужно получить подробную информацию о типе почвы и глубине заложения водных горизонтов;

  • Разработка проекта основания, где сразу будут предусмотрены расчеты допустимых нагрузок на каждую опору, глубина их заложения, а также тип ростверка;
  • Монтаж опор. Если в проекте четко указано, какой тип опор нужно использовать, то и технология их установки уже предусмотрена. Бывает, что при возведении небольших зданий на сваях сделан только расчет нагрузок. Тогда строитель сам определяется с типом свай и часто используется винтовые или инъекционные опоры, которые легче монтировать.
  • Установка ростверка с дальнейшим его армированием;
  • Обустройство цоколя, проведение гидроизоляционных и теплоизоляционных работ внутренней части пола.

Как правило, ключевым фактором при выборе типа и длины фундамента будет глубина заложения нижней кромки основания.

При расчете нагрузок берется во внимание масса несущих стен и перекрытий, масса возможных сезонных нагрузок, полезные нагрузки от мебели и полученный результат умножается на коэффициент 1.3

Виды ростверка

От того какой ростверк будет уложен на сваи или столбы, зависит долговечность жилого дома, возможность устройства нескольких этажей и несущая способность объекта в целом. Ростверк классифицируется по следующим типам:

По месту расположения

  • Заглубленный. Часть ростверка уходит в грунт, ширина подошвы внушительна – от 0,5 м. такой тип фундамента характерен для объектов в несколько этажей, строящихся на грунтах, не отличающихся стабильностью.
  • Незаглубленный. Нижняя подошва ростверка лежит на грунте. Оптимальный вариант для требуемой надежной устойчивости. Вся нагрузка распределена не только на опоры, но и на всю плоскость основания.
  • Висящий. Высота между домом и грунтом составляет 10 и более сантиметров. Изготавливается для деревянных и стальных ростверков, дабы исключить взаимодействие с влагой грунта. Столбы или сваи внушительны и принимают вес на себя, дабы конструкции не прогибались под нагрузкой дома.

По материалу

  • Железобетонный ростверк. По надежности не уступает монолитной плите. Требует большой предварительный объем работы – выставления опалубки, армирования. Сваи в этом случае расположены близко друг к другу, так как конструкция тяжеловесна. Как правило, такой ростверк никогда не бывает висящим.
  • Ленточный. К нему относят стальные швеллеры, деревянный брус. Укладка происходит с помощью врубки или ввинчивания анкерных болтов.
  • Комбинированный. Фундамент представляет собой сборную конструкцию – стальные винтовые сваи, железобетонные столбы и деревянная плоскость ростверка. Вкупе такая конструкция обходится дешевле, чем однородная, оттого и получила популярность среди доморощенных строителей.

По конструкции

В части монтажа различают всего три вида ростверка – монолитно-заливной, монолитно-сборный, сборный. В зависимости от собственных финансовых возможностей, усилий, наличия техники, ручной помощи, выбирают самый приемлемый.

Варианты расположения свай и их виды

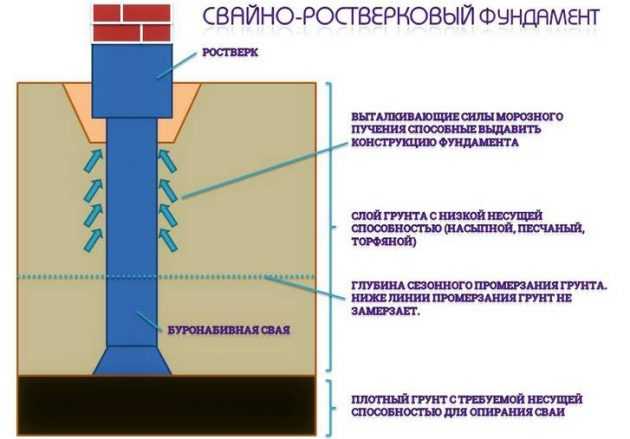

Сваи могут быть висячими или в виде стоек. В первом варианте нагрузка на окружающий грунт передается через трение о боковые стенки. Такие сваи характеризуются развитой боковой поверхностью по всей длине с множеством выступов, что обеспечивает хорошую несущую способность конструкции. Данный тип применяется для почв с высоким уровнем грунтовых вод или имеющих толстый слой слабого грунта, под которым располагается более прочный, но он все равно не способен удержать сваю-стойку.

Сваи-стойки передают нагрузку от сооружения непосредственно на прочный грунт, который располагается под слабым слоем. Элементы характеризуются гладкой поверхностью, за которую грунт не цепляется. Самым важным критерием для данного типа свай является широкое основание, которое воспринимает более 80% от общей нагрузки.

Полезный совет! Для многоэтажных и долговечных построек целесообразно выбирать сваи-стойки ТИСЭ, имеющие значительное уширение в нижней части элемента, что позволяет исключить дальнейшую осадку.

Сваи в грунте могут располагаться по одному из способов:

  • одиночному;
  • ленточному;
  • полосами;
  • в виде куста;
  • полем.

Различные варианты и виды свай

Первый способ выбирается под отдельно стоящую опору. В зависимости от особенностей рельефа свая может быть установлена наклонно. Ленточный способ предполагает размещение свай по всему периметру сооружения. Для строительства массивных многоэтажных конструкций используется установка свай в несколько рядов в виде полос.

Кустовое размещение предполагает установку элементов под несущими стенами и объектами с большой нагрузкой. Такой способ применяется для строительства навесов и сооружений с большим количеством колонн, которые удерживают кровлю. Для строения большого размера используется установка свай в шахматном порядке.

Выбор способа расположения свай зависит от проекта строительства. Элементы должны располагаться в углах и в местах пересечения простенков. Оптимальным считается расстояние между сваями в ростверке 2–3 м.

Типы ростверков

Перед тем как соорудить свайно-ленточный фундамент своими руками следует ознакомиться более подробно с существующими типами связывающих ленточных конструкций. Они могут иметь не только бетонное или железобетонное исполнение, но нередко изготавливаются из металла или предварительно обработанной древесины. В свою очередь бетонные или железобетонные свайные конструкции делятся на сооружения с высокими или низкими связующими лентам (ростверками).

Основание высокого ростверка располагается значительно выше уровня земли и чаще всего изготавливается из металлических профилей большого сечения или труб прямоугольной формы. В отдельных случаях для обустройства такой конструкции используется бетон, но при этом вам потребуются специальные приспособленияё позволяющие заливать бетонную ленту на некотором возвышении по отношению к грунту.

Вопросов с обустройством низкого ростверка, как правило, не возникает, поскольку он сооружается традиционным способом, предполагающим подготовку поверх оголовков свай ограждающей опалубки и последующую заливку в её границах связующей ленты с арматурным усилением. Подошва таких сооружений располагается ниже уровня земли, что позволяет относить их к категории малозаглубленных конструкций.

Самостоятельное изготовление свай

При создании свай своими руками земельные работы выполняют при помощи земляного бура. При необходимости высверлить шурфы более 0,3 м диаметром и 5 м глубиной, применяют моторизированный аппарат.

Сделать сваи самостоятельно можно в такой последовательности:

  • Из рубероида соорудить «стаканы», ширина которых будет равна диаметру скважин. Их делают на 25 см длиннее глубины погружения опор. Сверху делают несколько слоев и затягивают их проволокой. В результате получается опалубка. В нее и будет установлена труба.
  • После монтажа трубы делают армированный каркас. Его помещают внутрь опоры. Хватит трех прутов диаметром 8 мм. Друг с другом их соединяют перемычками. Вертикальные стержни должны быть выведены на 4 см выше кромки ростверка.
  • В трубы заливают бетон, уплотняя его вибратором.
  • Обустраивают ростверк.

При создании ленты учитывают несколько рекомендаций. К примеру, ростверк не должны пересекать трубопроводные линии. Сваи устанавливают строго вертикально. Допустимое отклонение — 5 см. Каждый шов и стык, который образовался при создании ростверка, заполняют бетоном.

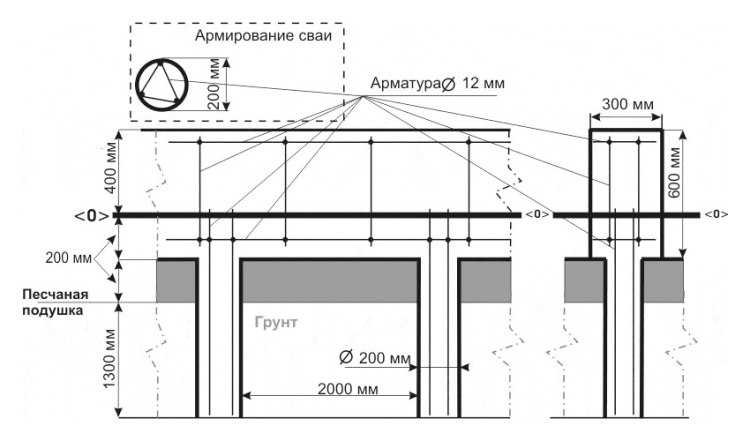

Ростверк обязательно армируют. Для этого используют прутья диаметром 1,4 см. Они должны иметь длину, равную длине стен. При отсутствии такого металлопроката выбирают прутки не меньше 60 см. Их число определяют по диаметру:

  • 1 см – потребуется 8 прутков;
  • 1,2 см – 6;
  • 1,4 см – 5.

Перед устройством стен следует убедиться, что поверхность ростверка горизонтальна. Изъяны исправляют бетонным раствором.

После завершения строительства фундамента на сваях с ростверком отделывают цоколь. Верхнюю кромку отделочных элементов крепят к нижней части стены здания. Сверху край закрывают отливом. Снизу отделка на несколько сантиметров не доходит до поверхности грунта. Это позволяет избежать деформации цоколя во время морозного пучения.

Важно! Следует оборудовать дренаж, который будет отводить осадки. Оборудуют и отмостку шириной 70 см

Ее лучше уложить тротуарной плиткой

Ее лучше уложить тротуарной плиткой.

Если следовать все рекомендациям и правильно выполнить расчет ростверка, можно своими руками создать надежное основание. Оно не будет подвержено воздействию сил морозного пучения или усадке.

Свайный фундамент под дом и его устройство

Основная работа по созданию свайного фундамента – это погружение стволов в грунт. От этого этапа зависит устойчивость и прочность всей конструкции.

При установке важно следить, чтобы не происходило срывов или других проблем, в противном случае это ставит под угрозу прочность всей конструкции. Любые отклонения в ходе работ означают несоблюдение технологий, недостаточное или некачественное геологическое обследование земли, а возможно и низкое качество свай. Следующий этап – это создание ростверка

Он также должен отвечать всем требованиям. В зависимости от материала изготовления и характеристик будущего дома будет зависть технология создания ростверка. Для небольших и легких построек ростверк изготавливается из древесины. Если же в создании конструкции используют металлические сваи, то и ростверк создают из металла. Для железобетонных свай ростверк отливают из бетона, похожая технология используется при изготовлении ленточного фундамента

Следующий этап – это создание ростверка. Он также должен отвечать всем требованиям. В зависимости от материала изготовления и характеристик будущего дома будет зависть технология создания ростверка. Для небольших и легких построек ростверк изготавливается из древесины. Если же в создании конструкции используют металлические сваи, то и ростверк создают из металла. Для железобетонных свай ростверк отливают из бетона, похожая технология используется при изготовлении ленточного фундамента.

Важно!

Эти два этапа возведения свайного фундамента должны выполняться под присмотром грамотного специалиста, или в идеале опытными строителями. Есть риск возникновения нарушений технологии или отклонения от расчетных параметров, что должно быть вовремя замечено и исправлено для избежания проблем в дальнейшем. А не подготовленный человек не всегда это может заметить.

Пример как выглядит устройство фундамента

Сваи или столбы

Выбирать опоры под будущий жилой дом – ответственное занятие. Конечно, наиболее дешевыми станут столбы из кирпича или блоков. Однако, они годятся для небольших одноэтажных домиков без постоянной нагрузки – дач, например. Для объектов в несколько этажей, с круглогодичным проживанием требуется надежность – сваи. Они бывают нескольких видов:

  • Железобетонные. Внешне представляют собой круглые или квадратные отлитые столбы с заострением на конце, для легкого вхождения в грунт. Для них выкапывают ямы, в которые помещают опоры и заливают бетоном. Предварительно концы свай гидроизолируют от влажности грунта, так как цемент и остальные компоненты крошатся из-за промерзания, накапливания сырости и прочих природных катаклизмов.
  • Металлические винтовые. Разная длина дает возможность устраивать сваи на любую глубину – она всегда должна быть ниже точки промерзания. Удобные оголовки позволяют ввинтить ростверк в поверхность надежно и прочно.
  • Деревянные. Такие сваи крайне ненадежны из-за своей расположенности к порче, гниению, плесени, растрескиванию. Либо должны выполняться из пород инертных к сырости – лиственница, кедр. Соответственно цена таких опор высокая и для бюджетного строительства неприемлемая.

Оптимальный вариант строительства – стальные винтовые или железобетонные сваи. Установить их можно вручную без привлечения строительной техники

Важно правильно подобрать количество опор, чтобы объект оставался надежным и устойчивым в любое время

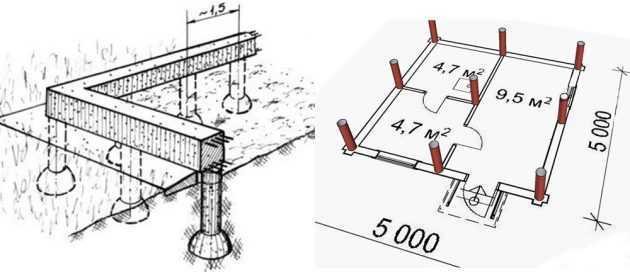

План-чертеж свайной с ростверком конструкции

Составление плана-чертежа занимаются инженеры и конструкторы в строительных компаниях. Как правило, проект включен в стоимость строительства под ключ. Если застройщик планирует возвести основание своими руками, то ему пригодятся навыки в черчении и геометрии.

Проектный чертеж нужен, для чтобы:

  1. Точно определить точки установки опор.
  2. Выдержать расстояние между сваями.
  3. Выбрать подходящий способ обвязки свай ростверком.
  4. Рассчитать количество строительных материалов.
  5. Указать расстояние между ростверком и нулевым уровнем участка.

Когда проектируется свайное основание с ленточным ростверком, то на чертеже необходимо обязательно указать:

  • места, где будут проходить инженерные коммуникации;
  • вид и диаметр сечения опор;
  • тип и сечение ростверка;
  • глубину закладывания опорных элементов.

В процессе составления чертежа важно указать координаты для первого блока, с которого будет начинаться строительство, поскольку остальные конструктивные элементы будут равняться на него

Виды свайного основания в зависимости от метода погружения

Сваи могут быть изготовлены разными способами, что определяет метод из погружения в грунт:

  • Забивные сваи погружают в землю только посредством специального оборудования или вибропогружателя.
  • Набивные сваи погружаются в скважину с помощью бура и заливаются бетонным раствором. Выполняются из бетона или железобетона.
  • Буровые сваи — это железобетонные изделия, погруженные в предварительно пробуренную скважину.
  • Винтовые сваи представляют собой металлические столбы с наконечником в виде винта. Погружение выполняется непосредственным вкручиванием сваи в грунт.

План-чертеж свайной с ростверком конструкции

Составление плана-чертежа занимаются инженеры и конструкторы в строительных компаниях. Как правило, проект включен в стоимость строительства под ключ. Если застройщик планирует возвести основание своими руками, то ему пригодятся навыки в черчении и геометрии.

Проектный чертеж нужен, для чтобы:

  1. Точно определить точки установки опор.
  2. Выдержать расстояние между сваями.
  3. Выбрать подходящий способ обвязки свай ростверком.
  4. Рассчитать количество строительных материалов.
  5. Указать расстояние между ростверком и нулевым уровнем участка.

Когда проектируется свайное основание с ленточным ростверком, то на чертеже необходимо обязательно указать:

  • места, где будут проходить инженерные коммуникации;
  • вид и диаметр сечения опор;
  • тип и сечение ростверка;
  • глубину закладывания опорных элементов.

В процессе составления чертежа важно указать координаты для первого блока, с которого будет начинаться строительство, поскольку остальные конструктивные элементы будут равняться на него

Виды свай

Классификация свай:

  1. Винтовые. Заостренные металлические трубы с лопастями, установленными в нижней части. Завинчиваются в почву по принципу шурупа. Ленточно-винтовой фундамент удобен тем, что позволяет работать вручную поблизости от других построек.
  2. Буронабивные. Опоры заливаются прямо на площадке. Подготавливается скважина нужной длины, в нее помещается металлический каркас и водостойкая опалубка (асбоцементные или полиэтиленовые трубы). Если позволяет грунт, для этой цели могут использоваться стенки скважины.
  3. Погружные. Готовые опоры забиваются в почву с помощью строительного копра. Рядом с местом работы не должны находиться другие постройки. Требуется пространство для въезда строительной техники.

Ленточный фундамент на винтовых сваях представляет собой комбинированную конструкцию. Стены дома опираются на единую ленту, а опоры обеспечивают прочное сцепление с грунтом.

Способы погружения ленты:

  1. Заглубленный. Такой вариант применяется при постройке массивных сооружений. Лента опускается ниже отметки промерзания почвы. Требуется большое количество земляных работ и отсутствие водоносных горизонтов. Данная технология используется крайне редко из-за нецелесообразности установки вспомогательных опор. Если территория позволяет установить такую систему, данная конструкция выдержит любое строение.
  2. Мелкозаглубленный. Такой вариант используется наиболее часто. Опора погружается на глубину 30 см при открытом цоколе 50 см. К преимуществам относится небольшое количество земляных работ. Требуется точно рассчитать уровень грунтовых вод и узнать насчет сезонных изменений.
  3. Незаглубленный. Представляет собой свайно-ростверковую конструкцию. Лента находится выше нулевого значения, поэтому она не выполняет опорную функцию.

В большинстве случаев используется мелкозаглубленная методика с применением буронабивных свай.

Ее преимущества:

  • небольшое количество земляных работ;
  • возможность сделать все самостоятельно, без привлечения специалистов;
  • легкая транспортировка, т. к. все детали схемы создаются непосредственно на территории;
  • возможность обойтись без специальных устройств.

Как сделать проект самостоятельно

Раньше чертёж фундамента разрабатывался и чертился вручную, сейчас всё это можно сделать с помощью специальных онлайн-программ. Их использование позволяет справиться с задачей даже человеку, не имеющему опыта и навыков в строительстве. В целом, работа с ними гарантированно даёт такие возможности:

  • Экономия денежных средств на оплате услуг специалистов.
  • Возможность лично проанализировать тип фундамента, необходимое количество материала и рассчитать его примерную стоимость.
  • Бесплатная программа поможет самостоятельно разработать план фундамента, чертёж. Исходя из полученных сведений, внести конструктивные изменения (при необходимости) в последующее строительство.

Необходимо учитывать, что для полноценной достоверности полученной информации понадобится ввести максимально точные технические данные. К ним относятся:

  • Результаты геологического исследования местности (глубина залегания грунтовых вод, тип почвы, её подвижность).
  • Материал стен, тип кровли и прочие нагрузки.
  • «Снежность» региона (среднее количество снега, который будет скапливаться на крыше).

«Фундамент»

Предназначена для выполнения расчёта и разработки плана ленточного фундамента. В неё реализованы основные требования нормативов:

  • СП 22.13330.2016.
  • СП 24.13330.2011.
  • СП 50-101-2004.
  • СП 50-102-2003.
  • СП 26.13330.2012.
  • СП 25.13330.2012.

Своеобразный онлайн-калькулятор, который применяет вышеуказанные Своды Правил в отношении введённых параметров. Интерфейс прост и разработан таким образом, что понятен даже без наличия специализированных знаний.

Интерфейс программы для онлайн расчёта ленточного фундаментаИсточник planvsem.ru

«Base»

Онлайн-платформа для самостоятельно расчёта ленточного и столбчатого фундамента, а также ростверка для него. Доступ к интерфейсу бесплатный, с возможностью выбора типа стен, эксплуатационных нагрузок и других, не менее значимых элементов.

Список возможностей обширен и может пополняться собственными элементами. Широкий ассортимент позволяет выполнить расчёт и создать чертёж даже для самого конструктивно – сложного основания. Софт прост и интуитивно понятен не только профессионалам, но и новичкам.

Программа для расчёта фундаментных плит и составления чертежа их расположенияИсточник saucyintruder.org

«Плита»

Программа работает в онлайн-режиме, помогает просчитать ленточный фундамент из плит. Чертёж и количество материала выводится на экран. Расчёт осуществляется с учётом типа почвы, веса строения и других параметров возводимой конструкции. Подсчитывается количество фундаментных плит и их правильная раскладка на местности.

Максимально полный чертёж для строительства коттеджаИсточник saucyintruder.org

Сфера применения и особенности конструкции

Данные конструкции монтируются в достаточно не легких инженерных и геологических условиях

Данные конструкции монтируются в достаточно не легких инженерных и геологических условиях. Справится такой фундамент даже с насыщенными водным ресурсом почвами. Данная структура основания помогает сэкономить денежные средства на исследовании и разработки земельного покрытия. Применяются не только в гражданском строительстве, но и при возведении промышленных объектов.

Разнообразие конструктивных деталей зависит от таких показателей:

  • Вид сваи;
  • Метод погружения свай;
  • Конструкция ростверка;
  • Месторасположение свайного элемента.

Конструктивно устройство имеет две основные составляющие:

  • Лента, которая монтируется по всему периметру;
  • Сваи, которые отвечают за прочность постройки.

Свай выглядит как стержень, достаточной длины, который монтируется в почву. Существуют такие виды по способу погружения:

  • При помощи техники – это заостренные с одного конца детали, которые изготавливаются на заводе;
  • Виды, изготовленные самостоятельно – могут выполняться с различного материала и иметь всевозможную форму.

Еще одна важная деталь фундамента – это ростверк. Это такая конструкция строительного назначения, которая работает в соединительной системе и предназначена для перенаправления давления в район свая.

Ростверки бывают:

  • Монолитные;
  • Сборные;
  • Монолитно-сборные.

Свайно ленточный фундамент может монтироваться на таких грунтах:

  • Суглинистые;
  • Лессовидные;
  • Песчано-глинистые;
  • Плаунные;
  • Растительные.

Данный вид основания применяется при выполнении таких архитектурных задач:

  • Постройка малоэтажного помещения;
  • Возведение коттеджных зданий;
  • Объекты, которые предусматривают наличие подвального или цокольного этажа.

Свайно-ленточный фундамент: плюсы и минусы.

Достаточно распространенный вид фундамента, который также имеет свои специфические особенности.

Преимущества ленточных свайных фундаментов:

  • можно возводить на участках со сложным рельефом;
  • оперативность (минимальное количество оборудования и человеческих ресурсов, задействованных при возведении конструкции); способность выдерживать небольшие удары и движения по земле;
  • сваи можно изготовить самостоятельно, используя только имеющийся в наличии материал;
  • скорость строительства.

Недостатки ленточного фундамента:

  • необходимость детальных геодезических измерений;
  • индивидуальный расчет длины, толщины и глубины каждой стойки;
  • невозможность создания подвала;
  • обязательные работы по утеплению недр;
  • используется исключительно для строительства малоэтажных домов (максимум три этажа).

В настоящее время стоимость любых строительных работ значительно выросла. Поэтому многие домовладельцы решают проблему возведения фундамента самостоятельно и с применением всевозможных подручных средств.

Как рассчитать количество свай для фундамента

Правильный расчет количества используемых свай нуждается в предварительной геодезической разведке. Прежде всего, необходимо рассчитать уровень промерзания грунта в зимний период, учитывая, что данный показатель отличается в разных регионах. Для прочной установки сваи ее нижний конец должен находиться ниже этого уровня.

А также необходимо выяснить степень плотности слоев грунта. Чем выше плотность, тем меньшую глубину сваи следует закладывать на этапе проектирования. К примеру, для полускальных и крупноблочных пород она будет минимальной (но не меньше 0,5 метра), а для песчаных и глинистых грунтов придется углубляться по максимуму.

1. Вычисление потенциальной предельной нагрузки на сваи

Перед началом расчета количества свай для фундамента следует выяснить несущую способность отдельной сваи. Общий вид формулы выглядит следующим образом:

В этом случае W является искомой фактической несущей силой, Q – расчетное значение несущей силы, рассчитанное для отдельной сваи по материалу, размерам и характеристикам грунта; k – дополнительный «коэффициент надежности», расширяющий эксплуатационный запас фундамента.

2. Вычисление расчетной нагрузки на сваи

Далее нам необходимо найти параметр Q, без которого расчет свайного фундамента невозможен. Расчетная нагрузка определяется по формуле:

Где S равно площади поперечного сечения лопастей сваи, а Ro – это показатель грунтового сопротивления на глубине размещения лопастей. Сопротивление грунта можно брать из готовой таблицы:

Таблица 2

Что касается «коэффициента надежности» условного фундамента, его величина может варьироваться в пределах 1,2-1,7. Логично, что чем меньше коэффициент, тем ниже себестоимость фундамента на этапе проектирования, поскольку для достижения заданного значения несущей силы не потребуется использования большого количества свай. Чтобы уменьшить коэффициент следует провести качественный и достоверный анализ грунта на стройплощадке, привлекая специалистов.

3. Расчет нагрузки от конструкции здания

На завершающем этапе проектирования свайного фундамента проводится расчет количества свай. Для этого потребуется просуммировать все элементы конструкции здания: от капитальных стен и перекрытий, до стропильной системы и кровли. Провести точное вычисление всех компонентов довольно сложно, поэтому рекомендуем воспользоваться одним из специализированных калькуляторов. И также в калькулятор расчета вносятся эксплуатационные нагрузки, включающие предметы интерьера, мебель, бытовую технику и даже проживающих в доме людей.

4. Подсчет требуемого количества свай

Перед тем как рассчитать количество задействованных свай нам нужно получить на предыдущих этапах две величины: совокупную массу здания (M) и несущую способность сваи (W) умноженную на «коэффициент надежности». Значение несущей способности можно взять из Таблицы 1. Итак, если масса равна 58 тонн, а скорректированная несущая способность сваи СВС-108 равна 3,9 тонн, то:

Как показал пример расчета, для дома весом в 58 тонн потребуется 15 свай марки СВС-180. Следует отметить, что это значение приблизительно и не учитывает правила точного распределения свай согласно СНиП:

  • Первые должны быть установлены в точках пересечения несущих конструкций;
  • Остальные монтируются равномерно между обозначенными углами;
  • Минимальное расстояние между отдельными сваями 3 метра;

5. Глубина установки свай и расстояние между ними

Базовое значение глубины установки сваи рассчитывается исходя из глубины промерзания грунта в конкретно регионе, плюс 25 сантиметров. И также перед тем как рассчитать свайный фундамент, необходимо выяснить:

  • Уровень прочности сваи по материалу и конструкции;
  • Несущую способность грунта;
  • Провести расчет осадки свайного фундамента, со временем возникающей под нагрузкой здания;
  • Дополнительные параметры (температурный режим в течение года, объем осадков, нагрузки от ветра и др.).

Плюсы и минусы

Как любой из типов конструкций, свайно-ростверковый также имеет свои достоинства и недостатки.

К достоинствам нужно отнести:

  • устройство на любых грунтах, в том числе и там, где невозможно строительство ленточного либо плитного оснований;
  • независимость возведения фундамента и зданий от рельефа местности;
  • заложение фундаментов в местах, где грунтовые воды расположены близко к поверхности;
  • формирование свайного поля отдельно от ростверка;
  • расположение высокого ростверка в основании здания, практически исключает вероятность подтопления во время паводков;
  • возможность строительства собственными руками без привлечения крупных механизмов;
  • экономия при возведении такого вида основания под строительство может достигать 25% в сравнении с традиционными видами фундаментов;
  • возможность строительства зданий сложных геометрических форм;
  • высокая скорость строительства.

При всей видимой привлекательности у этой конструкции есть свои минусы:

  • невозможность устройства подвальных помещений или нулевого (цокольного) этажа;
  • ростверковый фундамент невозможно сделать в каменистых грунтах;
  • для возведения такой конструкции необходимо тщательное изучение грунтов на участке;
  • проблематично ведение строительных работ в местах, где присутствует горизонтальное смещение грунтов.

Расчет буронабивного фундамента с ростверком

Прежде, чем начинать монтировать фундамент из буронабивных свай с ростверком, необходимо все очень тщательно просчитать. Только правильные параметры и цифры позволят добиться нужного результата и обеспечить прочность, надежность, длительный срок эксплуатации будущего здания.

Расчет буронабивных свай

В процессе расчета свай определяют такие величины: длина опор, диаметр, число и схема расположения. Диаметр обычно берут в диапазоне 15-40 сантиметров, оптимальным считается сечение в 20 сантиметров. Для более точных расчетов можно воспользоваться специальными таблицами с указанием диаметра опор и их несущей способности, актуальной для разных материалов.

Если есть значение несущей способности отдельной сваи, по формуле высчитывают расстояние между ними:

l = P/Q – тут:

  • l – оптимальное расстояние между опорами
  • Р – показатель несущей способности сваи
  • Q – нагрузка на погонный метр основания (массу здания делят на длину самого ростверка)

Так, для дома весом 50 тонн, который строится на глинистой почве на опорах сечением 20 сантиметров, нужно 27 опор (50000 килограммов / 1884 килограмма = 26.53). Также помнят о правиле: расстояние между сваями должно быть равно минимум трем их диаметрам. То есть, если берутся сваи сечением 20 сантиметров, расстояние между ними должно быть как минимум 60 сантиметров. Для плотного грунта цифру увеличивают на четверть.

Монтировать основание под дом нужно по предварительно составленной схеме, в основе которой лежит СНиП, требующий выполнения таких правил: сваи должны быть в углах здания, вдоль несущих стен и под входной группой.

Также желательно устанавливать опоры под тяжелыми элементами (печь, камин, котельная и т.д.). Глубина бурения зависит от того, на какой глубине обнаружены несущие грунты, от уровня промерзания почвы в регионе. Обычно бурят на глубину 1.5-3 метра.

Расчет монолитного ростверка

Когда создается буронабивной фундамент с ростверком, технология предполагает точный просчет самого монолитного каркаса: его высоты и ширины. Чтобы получить значение ширины, используют формулу:

В = М/L*R – тут:

  • В – ширина ленты
  • М – вес здания
  • L – показатель длины ростверка
  • R – точное значение несущей способности верхнего слоя почвы

Формулу используют и для мелкозаглубленного основания, и для ростверка нулевой высоты. Висячий ростверк считают по другой технологии, достаточно сложной – в таком случае расчеты лучше предоставить выполнить профессионалам.

Ширина ростверка обычно равняется 35-50 сантиметрам. Для коттеджа средней величины вполне будет достаточно ширины в 40 сантиметров и высоты в 30-50 сантиметров, что зависит от предполагаемого заглубления.

Расчет армирования

Когда создается фундамент, буронабивные сваи с ростверком обязательно должен объединять армированный каркас. Армируют рифлеными стальными прутами диаметром 10-12 миллиметров, вяжут гладкой вязальной проволокой сечением от 6 миллиметров.

Положение СНиП диктуют такие правила:

  • Число прутьев в продольном поясе – минимум 4 с расстоянием до 10 сантиметров
  • Шаг между поперечными перемычками в продольном поясе – до 30 сантиметров, между соединяющими вертикальными – до 40 сантиметров
  • Толщина защитного слоя бетона – минимум 5 сантиметров со всех сторон, чтобы избежать коррозии металла.

Чтобы понять, как рассчитывать количество арматуры, можно взять простой пример. Так, если создается монолитный ростверк периметром 9х7 метров, а условные габариты обвязки составляют 40х40 сантиметров, для армирования используются два продольных пояса с тремя стержнями диаметром 14 миллиметров каждый. Значение шага между прутьями равно 10 сантиметрам, пояса объединяют перемычки из прутьев диаметром 11 миллиметров с шагом в 20 сантиметров.

Выполнение расчета:

  • Определение общей длины стержней в верхнем продольном поясе: 9+9+7+7 = 32 метра (периметр ростверка), 32х3 = 96 (длина трех прутьев) 96 х 2 = 192 (длина, нужная для двух поясов).
  • Перемычки используются длиной 30 сантиметров, располагаются на расстоянии в 20 сантиметров. Для обоих поясов ростверка нужно: 2х(32/0.2) = 320 штук по 30 сантиметров = 96 метров.
  • Длина вертикальных перемычек, объединяющих оба каркаса. Длина их такая же, 30 сантиметров, для квадратного ростверка = 96 метров.

Получается, что в данном случае нужно закупать 192 метра арматуры сечением 14 миллиметров и 96 + 96 = 192 метра сечением 11 миллиметров для перемычек.

Вязальную проволоку рассчитывают так: на одно соединение тратится 40 сантиметров материала. Количество соединений равно: 4х(32/0.2) = 640 штук по 40 сантиметров = 256 метров.

Плюсы и минусы свайно-ростверковых фундаментов

Среди преимуществ свайно-ростверкового фундамента выделяются:

  • применимость для большинства типов грунтов в разных климатических зонах;
  • высокая устойчивость;
  • возможность самостоятельного возведения;
  • отсутствие необходимости проведения трудоемких земляных работ;
  • скорость строительства;
  • вентиляция нижнего перекрытия здания (предотвращает возникновение конденсата и грибка);
  • доступность строительства на участках со сложным рельефом.

Свайно-ростверковый фундамент – характеристика

Недостатки монтажа ростверкового фундамента своими руками:

  • сравнительно высокая стоимость;
  • отсутствие возможности постройки помещения ниже нулевой отметки (подвала, погреба);
  • необходимость тщательного точного расчета, при отсутствии которого возникает опасность деформации строения.

Свайные фундаменты применяются для строительства на протяжении многих лет, и зарекомендовали себя с положительной стороны. В некоторых ситуациях они остаются единственным способом создать надежное основание для возведения здания, и вполне оправдывают свое предназначение.

Чертеж свайно-ростверкового фундамента

Понравилась статья? Поделиться с друзьями:
Dom Naveshnyakovskoy
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
