Сваи винтовые для забора: монтаж своими руками

Пошаговая инструкция по установке винтовых свай для забора своими руками

Разметка участка. Здесь свайный фундамент ничем не отличается от любых других. Прежде чем строить ограду, нужно разметить, где она будет стоять, где будут находиться столбы. Оптимальный шаг — 2 или 2,5 метра.
Дальше идут несколько вариантов свай:
- комбинированные, на которые сверху надевается специальная насадка: она и будет выполнять роль опорного столба; в месте, по которое свая уйдёт в грунт, находится специальная рукоять, за которую она и вкручивается в почву, оставляя на поверхности непосредственно опору;
- обыкновенные, которые могут закручиваться при помощи самодельной арматуры, специальных промышленных колпаков (надеваются и завинчиваются), автоматически — машинками-сваезабивателями.
Столбы-сваи должны входить в землю под прямым углом. Это очень важный момент: косая свая-опора — косой забор.
К опорам привариваются поперечины. Обычно их две (по верхней кромке и отступив 30 см от грунта снизу), но можно сделать и три, третья пойдёт посередине. После окончания сварочных работ всё это дело тщательно грунтуется и покрывается антикоррозийными средствами.
Забор на получившуюся конструкцию можно поставить совершенно любой, начиная от деревянного и заканчивая профнастилом, сеткой-рабицей, евроштакетником. Свайно-винтовой фундамент выдержит даже достаточно массивную ограду, его можно ставить на открытых продуваемых площадках.

За один световой день можно легко установить свайный фундамент для всего ограждения без привлечения специалистов, исключительно своими руками и руками помощников.

Ручной монтаж винтовых свай – пошаговая инструкция

расчистка участка. Сваи тем и хороши, что не требуют выравнивания местности, однако убрать мусор и обеспечить доступ к месту установки необходимо.
привязка фундамента к участку. Речь идет о нанесении разметки на поверхности. Свайное поле, лента или отдельно стоящие сваи – главное, чтобы место установки точно соответствовало проекту. Допустимая погрешность разметки составляет 50 мм.
разметка. Наличие разметки позволяет оценить картину свай целиком. Для ее выполнения нужно установить на месте будущего монтажа сваи маячок или сделать углубление в почве. Для этого используют садовый бур

При этом важно, чтобы глубина приямка (углубления) не превышала 50 см.
Большая глубина, безусловно, упрощает закручивание винтовых свай, однако сказывается на её несущей способности. Ведь в этом случае свая не закручивается в почву, а просто устанавливается в ней

Такой подход может оказаться критичным для фундамента.

обработка свай. Дополнительное нанесение антикоррозионного состава позволит защитить металлическую сваю от разрушения вследствие химической активности почвы. Зачастую сваи, изготовленные в заводских условиях, уже содержат защитный слой. Однако он может повредиться при завинчивании сваи в твердую почву.
установка первой сваи. Первой всегда устанавливается угловая свая. Чтобы закрутить винтовую сваю своими руками следует продеть металлический прут в проушины и вдвоем аккуратно закручивать. Длина рычага – 2-3 м. Чем длиннее рычаг, тем меньшее усилие нужно будет прикладывать для закручивания сваи. На ствол крепится уровень, и после каждого витка контролируется степень отклонения. Допустимое отклонение составляет не более 2°.

Отметим, что чем глубже свая заходит в почву, тем сложнее процесс закручивания, тем важнее прилагать равномерное усилие на рычаг, чтобы избежать отклонения сваи от вертикальной оси. За один полный круг свая углубится на 100-200 мм. в зависимости от расстояния между лопастями. Время на закручивания одной сваи занимает от 30 минут и зависит от плотности почвы.

О том, что свая заняла свое место, свидетельствуют два параметра: достижение расчетной глубины погружения и деформация металла в месте установки прута. Если свая деформируется на глубине меньше чем 1,5 метра, это может означать, что она застопорилась (уперлась в твердый предмет) и её придется смещать.

установка остальных свай. При этом сначала устанавливают угловые сваи, потом рядовые, потом выполняется заполнение свайного поля (если предусмотрен такой способ установки винтовых свай). Чтобы выполнить разметку для рядовых свай между угловыми натягивается шпагат, который исключает существенное отклонения от места установки.
выравнивание. Поскольку сваи сложно закрутить идеально по заданному уровню, то после их установки следует проверить высоту уровня с использованием нивелира или гидроуровня. После определения нужной высоты сваи обрезаются с помощью болгарки.

Примечание. Нельзя выкручивать сваю с целью подгонки ее по уровню!

заливка бетоном. Углубления, сделанные перед установкой свай, заполняются бетонной смесью. Отметим, что бетонирование существенно не повышает несущую способность сваи, однако позволяет исключить доступ воздуха во внутреннюю ее полость и исключить коррозию.
монтаж оголовка. Заполненные бетоном сваи готовы к дальнейшей работе. Следующим этапом является приваривание оголовков к верхушке сваи

Важно выполнить очистку сварного шва от окалины и нанести на него грунтовку или краску.
обвязка свай по оголовкам. Наличие отверстий в оголовках позволяет прикрутить деревянный брус к нему подходящими саморезами.

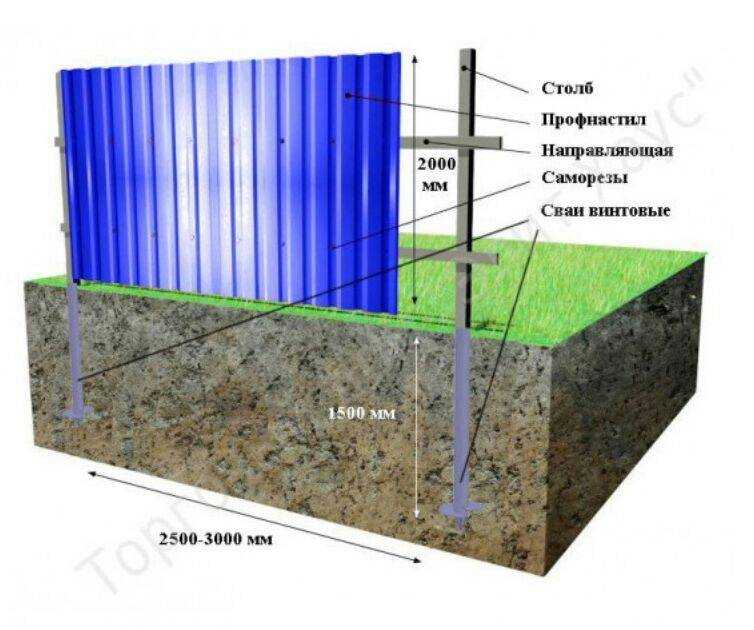

Монтаж забора на винтовых сваях своими руками

Рекомендуем статью к прочтению: «выбираем листы профнастила для забора»

Гораздо практичнее и надежнее первый способ, поэтому его и рассмотрим.

Из материалов, инструментов следует подготовить:

бензобур для лунок или ручной бур;
инструмент для вкручивания свай;
профильные трубы сечением 40*20 мм (для лаг);
оцинкованные саморезы (лучше брать кровельные);
веревку, колышки;
шуруповерт;
рулетку;
уровень.

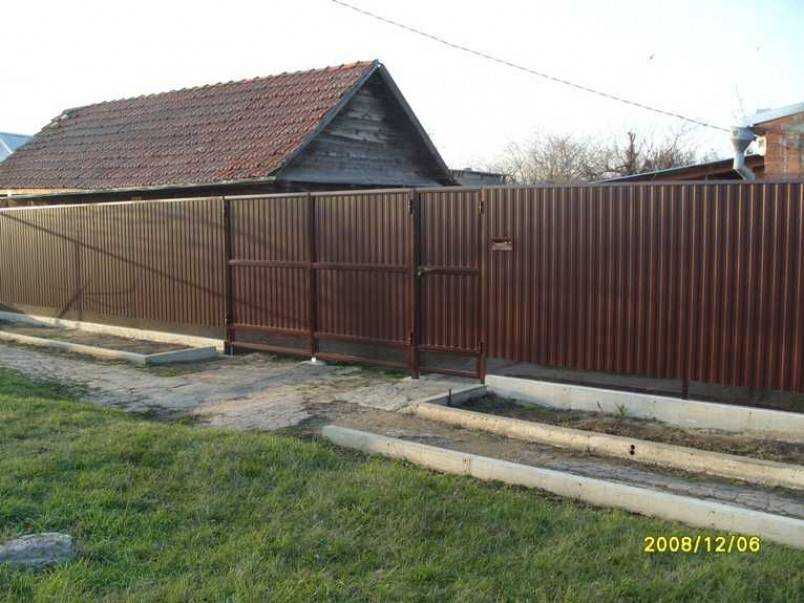

Сырье для заполнения секций – профнастил.

Расчет количества материала

После можно приступать к разметке, Вбивая колышки в местах установки опор, натянуть между ними веревку.

Глубина залегания должна быть от 1,5 м и более.

Антикоррозийная обработка

При покупке стоит обращать внимание на качество металла и степень защиты от ржавчины. Часто более дорогие заводские варианты не нуждаются в дополнительной обработке и уже готовы к установке. Если хотите сэкономить, можно обработать сваи самостоятельно

После покрытия грунтовкой можно их покрасить. Время высыхания – от суток до 3 дней

Если хотите сэкономить, можно обработать сваи самостоятельно. После покрытия грунтовкой можно их покрасить. Время высыхания – от суток до 3 дней.

Перечень подходящих средств для защиты металла от коррозии.

Установка свай

Выполняется так:

Сначала рекомендуется сделать пробное завинчивание, чтобы определить состав почвы и на основе этого – глубину.
На сложной почве следует ввинчивать сваю на уровень до 1,5 м. Этого будет достаточно даже для массивных заборов.
Вкручивание специальным инструментом рекомендуется проводить втроем. Один человек наблюдает за вертикальностью установки, а двое вкручивают. Стойка должна быть закреплена строго под прямым углом. Проверяется с помощью уровня.
Внутреннюю полость можно залить для надежности бетонным раствором, потом приварить крышку, чтобы влага не проникала внутрь трубы.

Когда сваи вмонтированы на требуемую глубину, необходимо тщательно утрамбовать грунт вокруг них. Если рельеф позволяет, то забетонировать. Это повысит устойчивость конструкции. Время застывания бетона – 3–5 суток.

Крепление лаг

К надежно зафиксированным столбам монтируют поперечные лаги. Для забора из профлиста на одну секцию хватит и двух штук.

Делается это двумя методами:

Сваркой. Профильные трубы просто приваривают к столбам, на расстоянии 20 см от верха и низа опоры.
Болтами. К сваям приваривают металлические уголки, в которых сверлят отверстия под болты. В лагах также проделывают отверстия под крепежи.

По окончании фиксации лаги обрабатывают грунтовкой, красят, дают время высохнуть, и можно приступать к установке секционного материала.

Монтаж пролетов

Листы крепят на саморезы или заклепки

Важно придерживаться уровня, чтобы пролеты не получились перекошенными или с разным нахлестом

Рекомендуем к прочтению: «как правильно крепить профнастил на забор».

Винтовые сваи – отличное решение для участков с проблемными, болотистыми грунтами. Надежный фундамент и одновременно столбы для забора прослужат долгие годы, не требуя ремонта.

Производители и цены за штуку

Стоимость винтовых свай зависит от длины выбранного столба, его диаметра, а также его наконечника.

Изготовитель	Длина сваи, м	Диаметр, мм	Стоимость за 1 шт., рублей
Завод свайных конструкций	2,0 6,0	108 -//-	1550 3300
Свай Бур	2,0 6,0	57 -//-	950 1600
Завод Свай	2,0 6,0	76 -//-	1200 2900
Русская свая	2,0 6,0	108 -//-	1650 3100

Винтовые сваи сегодня пользуются особой популярностью для создания устойчивых и надежных ограждающих конструкций. Эта технология применялась еще военными для быстрого возведения ограждений. Установить их правильно несложно вдвоем или применяя механизированный вариант, в первом случае необходимо четко проверять вертикальное положение опоры, чтобы затем не откапывать ее. В конечном счете, при минимальном вложении средств и усилий можно получить долговечную оградительную конструкцию.

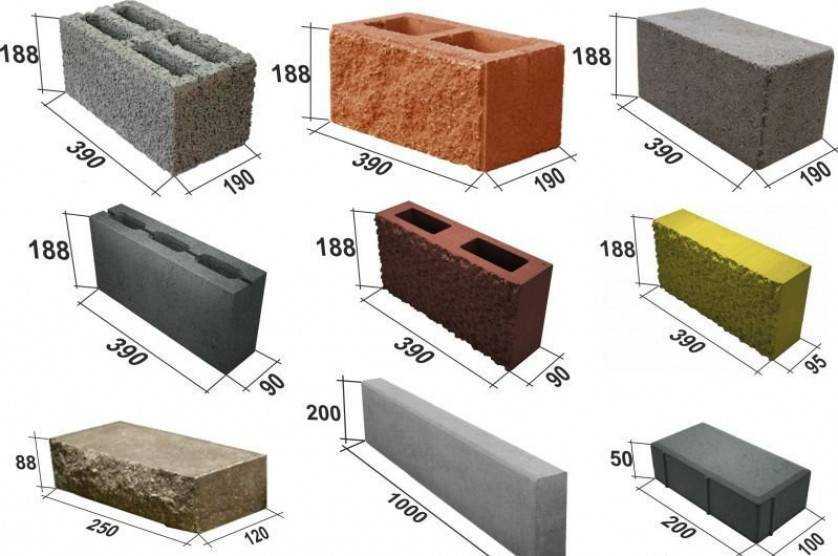

Возможно использовать в качестве забора так же шлакоблоки, а вот какие плюсы и минусы такого материала могут быть, рассказывается в данной статье. А вот какие размеры и цена шлакоблоков существует в настоящее время, подробно рассказывается в данной статье.

Возможно вам так же будет интересно узнать о том, какие строительные блоки лучше для строительства дома.

А вот какие отзывы, а так же плюсы и минусы керамзитобетонных блоков существуют, рассказывается в статье.

Как установить винтовые сваи своими руками

Это тяжёлый труд, поэтому используют сваи малого диаметра, потому что их легче ввинтить. Вкручивание опор вручную происходит в целях экономии средств или когда это невозможно сделать машинным способом. Ручной способ позволяет возвести небольшие строения, например, баня, беседка или забор. Для работы потребуются простые приспособления и несколько помощников.

Возможные препятствия
Ручной монтаж усложняется, если в грунте много мусора или камней. Убедитесь, что в нём не содержатся крупные предметы: щебень, железо, кирпичи и т.д. Мелкие осколки не помешают, но большие камни приведут к отклонению оси опоры или погнут лопасти.

Иногда в грунте залегают бетонные блоки или плиты, вынуть которые без серьёзного перекапывания участка не получится. Эта проблема может остановить весь процесс монтажа или внести существенные коррективы в планировку фундамента.

Постарайтесь найти площадку, на которой отсутствуют заросли в радиусе 20 м. Корневая система, особенно больших деревьев, хорошо развита. Даже трухлявый пень, расположенный поблизости, существенно осложнит ввинчивание свай.

Для ручного вкручивания сваи необходимо применять длинные рычаги. Если рядом с планируемой постройкой стоит здание, ограда или столб, они помешают установке опор.

Подготовительные работы

Монтаж винтовых опор начинается с поиска и осмотра места строительства. Внимательно исследуйте грунт. От его состояния зависит выбор свай определённого диаметра. В слишком сухую или глинистую почву сложно ввинтить опоры большого размера.
Выбрав подходящие сваи, подсчитайте сколько штук понадобиться для работ. От их количества зависит, какое будет расстояние между ними во время монтажа.
Чтобы винтовые сваи исправно служили долгие десятилетия, выполняют антикоррозийную обработку. Наносят несколько слоёв защитного покрытия.

Существуют несколько вариантов обработки:

грунтовка по металлу – стандартное покрытие;
битумная мастика – защищает поверхность сваи от контакта с влагой;
холодное цинкование – цинк, взаимодействуя с металлической поверхностью сваи, создаёт слабый электрический ток, который препятствует появлению коррозии;
холодное цинкование и битумная мастика — комбинированная обработка;
холодное цинкование, битумная мастика и полимерная плёнка – два первых слоя защиты покрываются термоусадочной плёнкой, это обеспечивает максимальную защиту.

Инструменты для монтажа винтовых свай

Лопата – для выравнивания мест завинчивания.
Магнитный уровень – поможет контролировать положение сваи.
Бур – должен быть по диаметру меньше чем винтовые сваи.
Рулетка – необходима для выполнения замеров.
Гидроуровень – используется для выставления горизонтальных меток.
Лом и две трубы длиной 2 м – из них получатся рычаги.
Молоток – понадобится для забивания колышек.
Болгарка – для обрезания свай.
Тонкая верёвка – для разметки фундамента.
Ножик, перчатки, карандаш.

Разметка фундамента
Требуется аккуратность и точность в расчётах. Для работы вам понадобятся верёвка и колышки. Если фундамент имеет прямоугольную форму, сначала определите точки угловых опор. Забейте колышки и соедините их верёвкой. Старайтесь сделать форму прямоугольника ровной. На каждой стороне определите равноудалённые точки для остальных свай. После того как все метки расставлены можно приступить к установке опор.

Техника монтажа винтовых свай
Устанавливать опоры нужно сначала по углам. Для этого пробурите направляющие лунки. Глубина должна быть равной 1/3 длины сваи, а размер меньше диаметра сваи. Начав процесс монтажа, старайтесь контролировать ровность вертикального положения опоры. Вам поможет магнитный уровень.

Сваи ввинчиваются с помощью рычагов, в нашем случае это обычный лом. Когда закручивание становится тугим рычаги удлиняются дополнительными трубами. Этот процесс должен проходить равномерно и по команде, чтобы не сместить опору.

Если свая перестала проворачиваться, это значит, что вы достигли слоя грунта, плотности которого достаточно для поддержания веса конструкции. В этом случае не стоит продолжать вкручивание. После того как угловые сваи установлены соедините их верёвкой снизу и сверху. Это поможет выставить остальные опоры ровно – по вертикали и высоте.

Когда фундамент будет готов по периметру, выставите метки внутри. Для этого столбики параллельных сторон соединяют верёвкой. В местах скрещивания необходимо пробурить лунки для монтажа свай внутреннего фундамента.

Закручивание винтовых свай дрелью

Приветствую вас у себя на сайте! Сегодня поговорим про закручивание винтовых свай дрелью с помощью нескольких приспособлений. Кое-что нужно будет купить, а что-то изготовить самому.

Что потребуется?

Дрель. Она должна быть мощной — не менее 1000 Вт. Желательно, чтоб она была еще и тихоходной, имеющей максимальные обороты не 3000 в минуту, а 600. Такие аппараты сами по себе уже имеют довольно большой крутящий момент. Подойдет, например, такой вариант.
Мультипликатор. Это устройство с редуктором, предназначенное для увеличения крутящего момента в десятки раз. Используется для ремонта грузовых автомобилей, где требуется заворачивать болты и гайки с большим усилием. Дальнобойщики эту штуку еще называют мясорубкой, так как у нее приходится аналогично вращать ручку. Также может называться ручным гайковертом. Подойдет, например, вот такой агрегат. Как видно, цена не очень высокая — всяко выгоднее, чем заказывать спецтехнику. При этом увеличивает тягу в 58 раз.
Сварочный аппарат. Он понадобится для сварки при изготовлении некоторых приспособлений.
Стальные трубы. Понадобится кусок около 30 см длиной и внутренним диаметром чуть больше, чем внешний у безоголовочных свай. Если они у вас с оголовками, то этот кусок не нужен. Еще одна труба будет необходима, чтобы использовать ее в качестве упора, благодаря которому будет вращаться свая, а не мясорубка. Диаметр ее должен быть около 4 см, а длина — метров 4-5, чтобы обеспечивать необходимый рычаг.
Швеллер. Нужен обрезок длиной около 20 см и шириной чуть больше диаметра упорной трубы.
Толстая стальная пластина. Она используется при изготовлении переходника как для свай с оголовком, так и без.
Болты каленые и гайки к ним. Применяются для соединения всех узлов воедино. Потребуются именно каленые, потому что обычные не выдерживают. Приобретать такие надо не в отделах крепежа, а в автозапчастях.
Болгарка. Пригодится для резки металла при изготовлении необходимых частей конструкции.
Гаечные головки с посадкой на 1 дюйм. Если закручиваете сваи как с оголовком, так и без, то потребуется три штуки. Если только один вид, то две.

Как собрать и работать?

Сначала необходимо доработать мультипликатор. У него есть чересчур длинная ручка, которая будет мешать. Поэтому ее надо спилить до уровня, показанного красной линией на рисунке ниже.

Теперь изготовим переходники. Для свай с оголовком берем стальную пластину, выпиливаем ее под размер оголовка. Далее просверливаем в ней отверстия также, как на оголовке. А посередине привариваем гаечную головку четырехгранником наружу.

Для изготовления адаптера к безоголовочной свае берем подготовленный обрезок трубы и привариваем к нему с торца стальную пластину, к которой затем привариваем гаечную головку четырехгранником наружу. После этого в адаптере сверлится сквозное отверстие, совпадающее с отверстиями сваи.

Также к переходнику сбоку можно приварить петлю из арматуры, чтобы имелась возможность трубой осуществить ручную докрутку, если вдруг усилия дрели не хватит, например, из-за чрезмерной плотности грунта. Под петлю желательно наварить еще и пластину для усиления.

Для соединения мясорубки и дрели в еще одну гаечную головку нужно вставить болт с подходящей по размеру шляпкой, и прихватить его сваркой.

Длинная труба будет служить в качестве упора. На ее краю надо просверлить два отверстия под болты. В швеллере также сверлятся два отверстия на том же расстоянии друг от друга, чтобы его можно было соединить с трубой.

Теперь, чтобы начать работать, делаем небольшую лунку под сваю, чтоб она могла самостоятельно стоять, и вставляем ее туда. Затем, используя каленые болты, крепим на нее подходящий переходник. В случае, если она безоголовочная, для фиксации можно воткнуть стальную арматуру.

Огромный выбор электроинструмента и бензотехники по низким ценам. Бесплатная доставка до вашего региона. Оплата при получении либо онлайн.

Далее вставляем в переходник мультипликатор, а затем на него надеваем дрель, в патрон которой уже зажат болт с головкой.

Теперь сделаем упор. К части ручки мультипликатора, оставшейся после спиливания, прикручивается швеллер вместе с вставленной в него трубой, которую можно при достаточной длине просто держать напарнику, либо упереть в любой предмет, плотно воткнутый в землю.

Вот собственно и все. Осталось нажать кнопку пуска и начнется постепенное погружение.

Достоинства оснований на винтовых сваях

Для начала мы кратко перечислим преимущества винтовых свай, а затем рассмотрим каждый раздел отдельно. Итак, винтовые сваи (преимущества):

прочность и долговечность;
дешевизна;
лёгкость и скорость монтажа;
надёжность на осадочных грунтах;
возможность использования на склонах.

Если верить практике, то скорость разрушения бетонного основания намного выше, чем свайного фундамента. Объясняется этот тем, что железобетонные фундаменты больше подвержены осадочным деформациям, что приводит к снижению их несущей способности.

Подсчитав все затраты на устройство свайного фундамента и сравнив их с расходами на сооружение бетонного, плитного или ленточного основания, можно точно сказать, что они намного меньше. Таким образом, сооружая фундаменты на винтовых сваях, вы значительно экономите свои деньги.

Быстрота монтажа свайных оснований – это большой плюс в пользу таких конструкций. Например, чтобы устроить фундамент из винтовых свай под небольшой частный домик или баньку потребуется всего один день! Такая скорость монтажа связана с тем, что:

нет необходимости рыть траншеи или ямы;
не требуется использование спецтехники (для монтажа вручную небольших свай достаточно 2-3 человек);
поскольку устройство основания выполняется без использования бетона, не нужно ждать момента его схватывания;
для устройства такого основания не требуются особые знания и навыки.

На непрочных или осадочных грунтах можно использовать только свайные фундаменты. Ведь только такой вид основания позволяет добраться до плотной породы и закрепиться в ней концами свай. В этом и состоят основные преимущества фундамента на винтовых сваях в сравнении с другими типами оснований. Единственным основанием, на котором нельзя использовать свайные фундаменты является скала.

Подбор столбиков по сечению

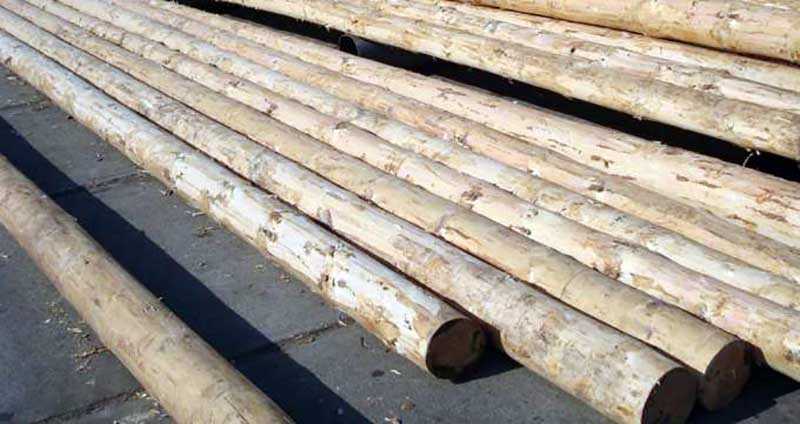

Для возведения деревянного забора рекомендуется использовать в качестве опор такие материалы:

брус сечением 10 х 10 см, минимум — 8 х 10 см;
бревно с диаметром от 100 до 150 мм;
для частокола лучше взять кругляк максимального размера — 15 см.

Для столбов желательно подобрать брёвна одинакового диаметра

При подборе опор из дерева следует обращать внимание не только на сечение, но и выяснить породу древесины. Берёза и тополь малопригодны для уличных сооружений, поскольку быстро гниют

Лучший выбор по соотношению цена / качество — это материалы из хвойных пород. В них содержится значительное количество природных смол, помогающих противостоять влиянию окружающей среды.

Профильные трубы для забора

При подборе металлических столбов учитывайте следующие рекомендации:

при высоте забора 2—2,5 м принимайте сечение профильной трубы 60 х 40 мм, на полутораметровую изгородь пойдут изделия размером 40 х 40 мм;
оптимальный диаметр круглой трубы — 57 мм;
максимальный размер уголков и швеллеров, устанавливаемых поодиночке, принимайте равным 90 и 160 мм соответственно.

Схема с указанием сечения труб

Столбы, к которым прикрепляются створки ворот и калитка, несут повышенную нагрузку, поэтому их сечение должно быть больше. Как правило, достаточно размера профильных труб 100 х 120 мм или диаметра круглых 109 мм. Сечение швеллеров и уголков остаётся неизменным, но для ворот их попарно объединяют сваркой в «коробочку».

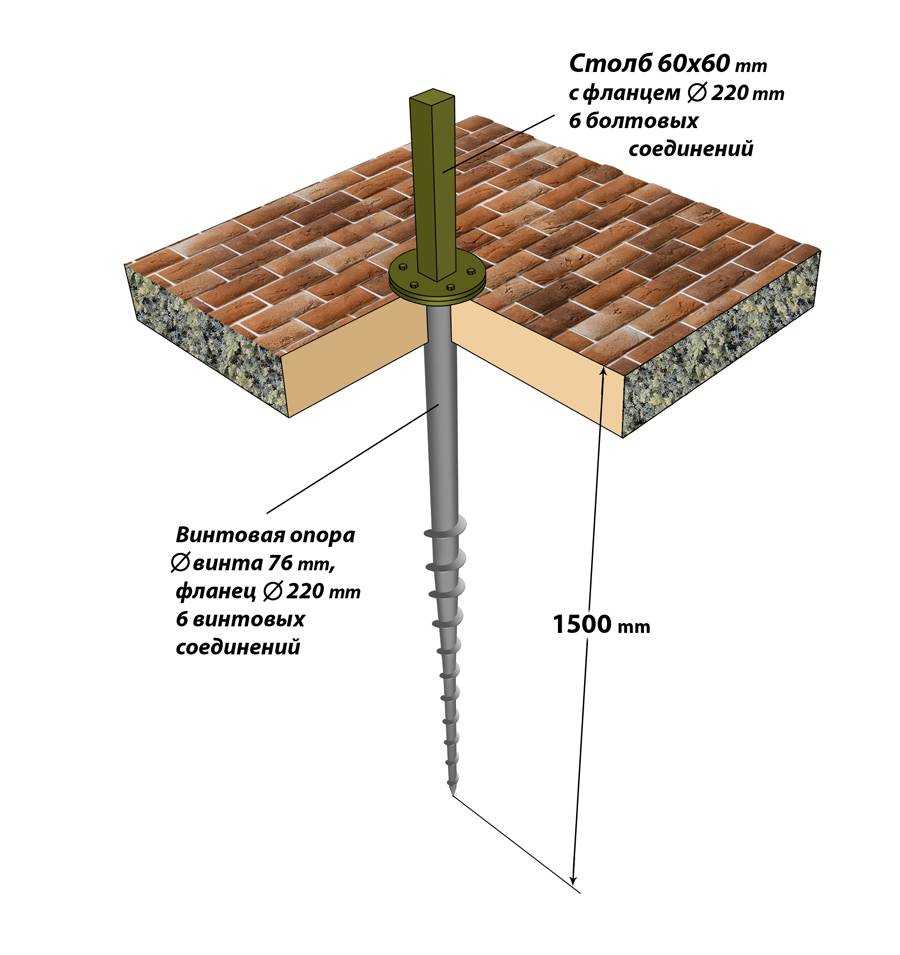

Что такое винтовая свая

Опорная конструкция представляет собой металлическую трубу с винтовым наконечником. Винтовой наконечник с лопастями представляет собой конус, который изготавливают как цельнолитым, так и сварным. Лопасти могут быть диаметром от 180 мм и более.

Сама труба может быть различной длины от 1,5 м до 10 метров. Толщина металла сваи и винта бывает от 3,5 мм и более. Также и диаметр самой трубы может быть 57 мм, 108 мм и более.

Толщина стенки трубы будет больше, чем больше будет её диаметр и длина. Минимальная толщина стенки свайного стержня 3,5 мм.

Длина сваи

Нижний конец сваи должен выходить за уровень промерзания

Глубина промерзания почвы и уровень грунтовых вод определают длину сваи. Винтовой наконечник стойки должен быть погружён на глубину ниже толщины промерзания земли и уровня грунтовых вод на 0,5 метра.

Сумма длины подземной части и надземной высоты опоры составит общую длину сваи.

От величины диаметра стойки зависит её несущая способность. Это видно из приведенной таблицы:

Как выбрать винтовые сваи для фундамента?

Для начала необходимо определиться с двумя основными параметрами: длиной и диаметром. Первый показатель напрямую зависит от качества и вида грунта, так как ствол сваи потребуется опускать до плотных устойчивых слоев почвы.

Например: если анализ показал близкое залегание плотных грунтов, то длина винтовой сваи может ограничиваться 1,5-2 метрами. Только при такой величине нижняя часть трубы опуститься ниже уровня промерзания. Если же слой плотного грунта находится глубже, то и свая должна соответствовать по длине.

На выбор диаметра влияет тип здания: снижение нагрузки на фундамент уменьшает размер трубы. Для облегчения процедуры выбора, есть ориентировочная таблица размеров, сопоставимая с видом возводимого сооружения. Соотношения «диаметр – постройка» следующие:

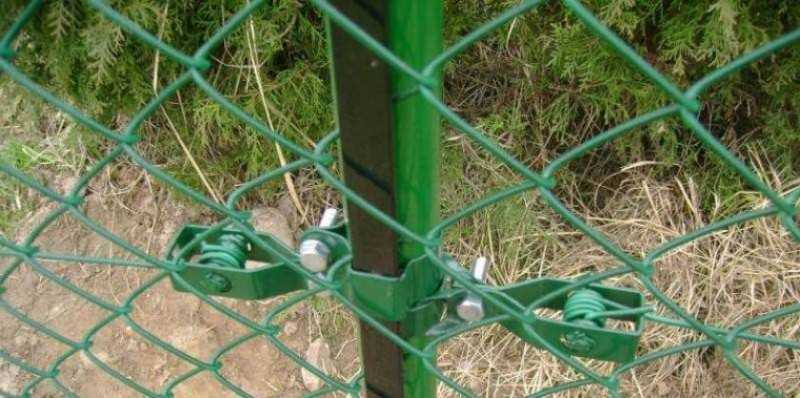

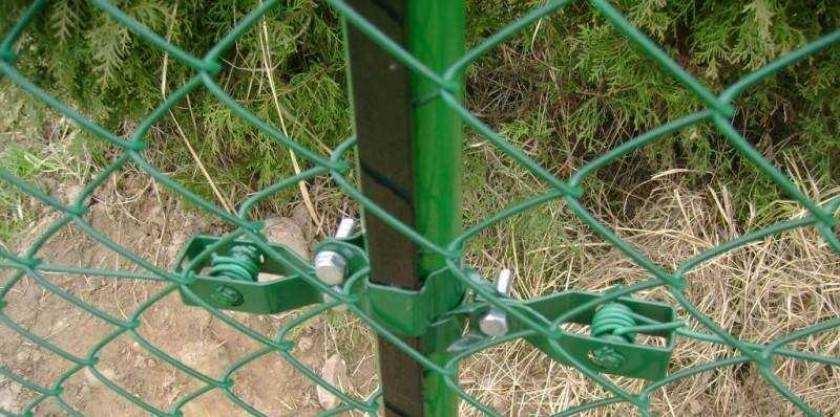

57 мм — маловесные заборы и легкие ограждения, выполненные из сетки-рабицы;
76 мм – более тяжелые заборы и ограждения, когда в качестве материала предпочитают шифер или профнастил;
89 мм – для построения каменных или кирпичных заборов, небольших открытых террас и беседок;
108 мм – для монтажа фундамента каркасно-щитового дома, а также для построек из легкого металла;
133 мм – капитальные дома со стенами из массивных бревен, камня, кирпича, шлакоблока;
159, 219,325 мм – не используются в индивидуальном домостроении.

Какие типы существуют

Чтобы получился прочное ограждение, важно выбрать требуемый тип. Изделия с литым наконечником и оцинкованные применяют для более тяжелых конструкций. Изгородь не предполагает подобных нагрузок, поэтому оптимальным выбором станут сварные модели

Изгородь не предполагает подобных нагрузок, поэтому оптимальным выбором станут сварные модели

Изделия с литым наконечником и оцинкованные применяют для более тяжелых конструкций. Изгородь не предполагает подобных нагрузок, поэтому оптимальным выбором станут сварные модели.

Они имеют книзу несколько лопастей, которые помогают убирать грунт по мере погружения винта, а также конус, упрощающий прохождение внутрь почвы

Расположенные перпендикулярно изделию лопасти сохраняют целостность земли, что очень важно для контроля устойчивости

Сварной

Внутри каждого типа есть различные по толщине варианты, которые выбирают с учетом предполагаемого давления ветром. На очень ветреных территориях лучше выбирать потолще, от 76 миллиметров.

Популярность набирают комбинированные элементы, нижняя часть которых абсолютно круглая для удобства погружения внутрь грунта, а надземная часть квадратная, что заметно облегчает монтаж остальных частей. Данный тип обойдется несколько дороже, но по сравнению с более капитальные методами, дешевле.

Фундамент под тяжелую ограду

В принципе, подойдет тот же фундамент, что и под забор средней массы. Только потребуется более толстая арматура: 12 мм. При армировании необходимо располагать прутки так, чтобы они находились в толще бетона не менее чем на 70 мм. Исходя из этого, и того требования что минимальное расстояние между стержнями арматуры должно составлять не менее 2-х диаметров заполнения, получаем минимальную ширину ростверка — 250 мм. Это если заполнение бетона щебнем фракции 20-40 мм.

В дополнение к обычному армированию ростверка на верхние продольные прутки желательно уложить слой металлической сетки с шагом 5 см. Она будет придавать верхней зоне ленты большую прочность. И вы сможете начинать кладку заполнения через 2 недели после заливки, а не через 4.

Не забудьте под кирпич положить гидроизоляцию

Ростверк делают точно также: с формированием демпферного слоя из пенопласта под ним. После того, как бетон наберет большую часть прочности, его желательно обмазать битумной мастикой. Это необходимо не столько для гидроизоляции, сколько для уменьшения сцепления с почвой. Так как ростверк под тяжелым забором чаще всего находится в земле, на него действуют еще и касательные силы пучения. Чтобы их уменьшить и необходима обмазка.

Не забудьте также про лист, перекрывающий доступ к демпферной зоне под ростверком. Без него через какое-то время просвет заилится, что приведет к пучению под лентой, а это — к появлению трещин в заборе.
