Как сделать эркер на крыше своими руками

Разметка

Дабы Г-образная крыша была правильной, важно выполнить разметку на мауэрлате и затяжках. Сюда входит нанесение меток, где будут располагаться те или иные элементы скелета

Чтобы нанести эту разметку используется строительный карандаш, специальная мерная линейка и чертеж, на который нужно ориентироваться.

Для начала ставится метка на центральную часть торцевых стен дома формой Г, от центральных частей рисуеются прямые линии вдоль стен. По этой разметку будет установлен коньковый прогон. Длина двух коньков намечается так, как указано в чертеже (расположение опорных стоек тоже).

Следующий шаг – выполнить разметку течек расположения стропильных ног. Шаг указан в чертежах. Отметки наносятся на мауэрлате.

Совет! Стыковка угловых и обычных стропил выполняется методом врубки. Выпилы делаются только на стропилах так, чтобы они не были больше ¼ сечения. На мауэрлате вырубки делать нельзя. Это приведет к ослаблению конструкции.

В конце осталось разметить точки расположения угловых стропильных ног и нарожников. Теперь узнаем, как делается Г-образная крыша своими руками.

Технология сборки крыши

Перед тем как приступить к монтажу элемента важно сделать необходимые замеры. Все узлы в крыше дома, угол наклона, длина ската и другие параметры конструкции должны быть тщательно выверены. Работа проходит в семь этапов:

Работа проходит в семь этапов:

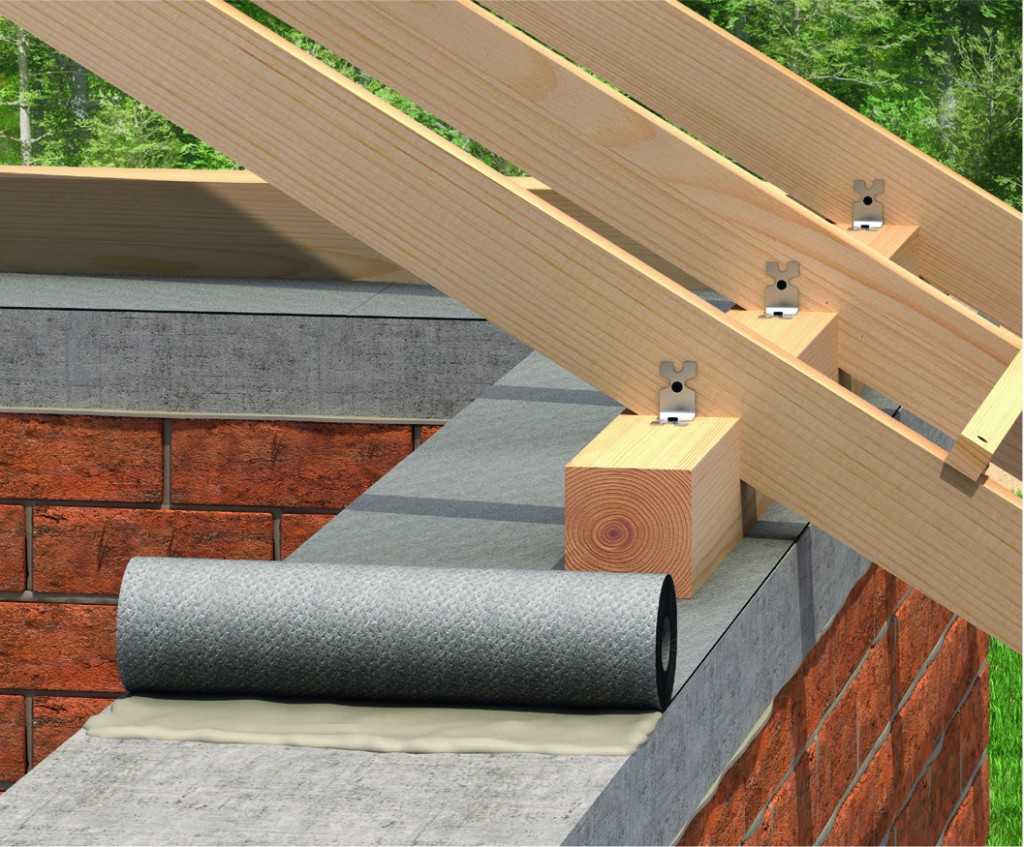

1. Устройство крыши начинается с укладки мауэрлата, на который будет опираться будущая стропильная система. Обычно выбирают брус со сторонами 100 на 100 миллиметров.
2. Устанавливают стропильную систему, являющуюся основанием для последующих кровельных работ. Сечение балок, шаг между ними и конструкция рассчитывается в соответствии с будущими нагрузками в месте строительства. Между несколькими стропилами оставляют свободное пространство для монтажа кукушки.
3. Монтаж дополнительных элементов крепления, которые придают каркасу необходимую жесткость и прочность. В зависимости от проектного решения это могут быть подкосы, растяжки, бабки или что-то другое.
4. В оставшемся пространстве устанавливают 2 лобовые балки для выступа.
5. По торцам кукушки устанавливают вертикальные стойки, они будут служить своеобразными стенами.
6. Далее идет монтаж прогонов поверх ранее установленных стоек. Между ними крепят перемычки для будущего потолка. Ниже показана сборка каркаса с кукушкой, фото передает один из вариантов системы.
7. Собирают стропильные ноги кукушки.

После этого окончание строительства крыши ничем не отличается от обычного варианта, без архитектурных излишеств.

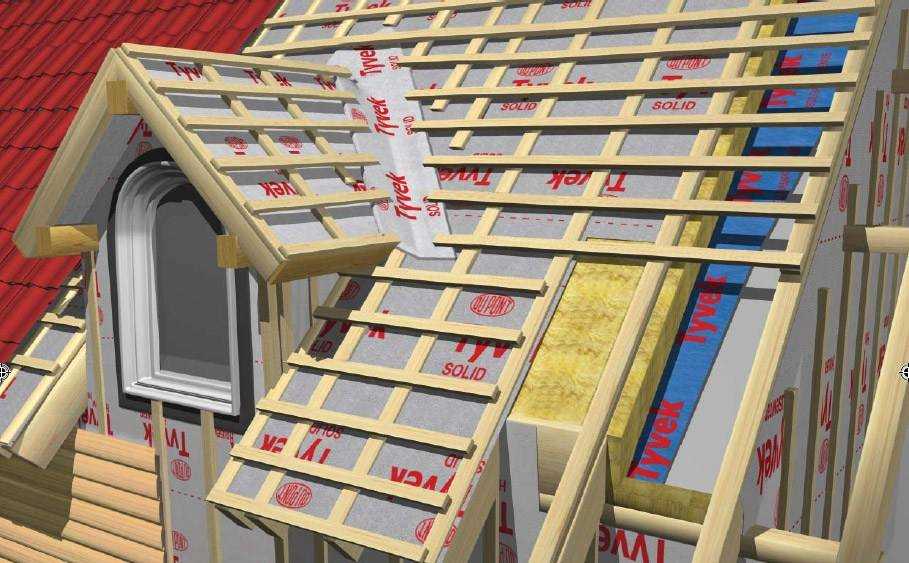

При устройстве кукушки помните о важности дополнительной гидроизоляции в места примыкания элемента к основному настилу. Если сделать все точно по технологии, тогда комфорт жилища повысится. Ломаная крыша представляет собой практичную и эффектную конструкцию, которая придаёт зданию стильный вид

Существуют различные варианты ломаных кровель, каждый из которых обладает своими особенностями и типовыми способами возведения. Всё это обязательно надо учитывать при возведении ломаной крыши своими руками

Ломаная крыша представляет собой практичную и эффектную конструкцию, которая придаёт зданию стильный вид. Существуют различные варианты ломаных кровель, каждый из которых обладает своими особенностями и типовыми способами возведения. Всё это обязательно надо учитывать при возведении ломаной крыши своими руками.

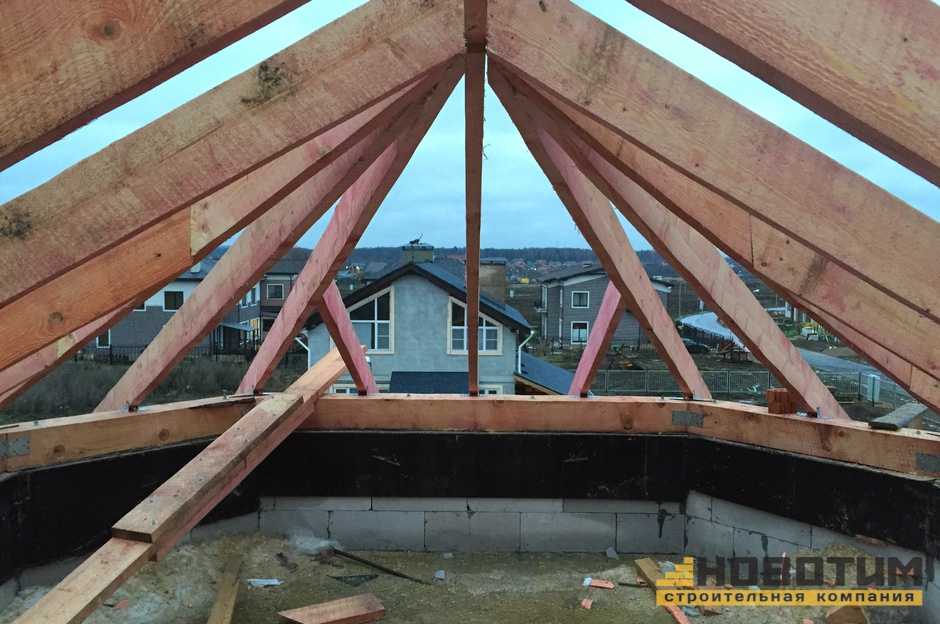

Вальмовая крыша над эркером

Эркер — солидно выглядящее и украшающее здание сооружение, представляющее собой небольшую пристройку, выступ в стене, выполняющее, в основном, декоративные функции. Участок крыши над эркером может представлять собой конструкцию любого типа, но чаще всего используется вариант, наиболее подходящий для формы и сечения эркера.

Вальмовая крыша над эркером может иметь примыкающую форму, т.е. являться половинкой вальмовой крыши, комплексом из трех плоскостей. Как вариант, может быть доминирующий купол над эркером, возвышающийся над основной кровлей.

В любом случае, возведение такой конструкции — сложная задача, причем сложность не в техническом смысле, а в проектно-расчетных работах. Сочетание нескольких плоскостей в один ансамбль — проблема комплексная, требующая точных расчетов и аккуратной вдумчивой работы.

Имеются важные моменты, играющие существенную роль — например, угол наклона скатов эркера должен соответствовать углу наклона основной кровли, длина кобылок также должна гармонировать со всеми свесами крыши.

Основная особенность — сочетание вальмовых элементов с ендовными, поэтому возведение основной стропильной системы должно вестись параллельно или до эркерной, чтобы избежать нежелательных расхождений в геометрии системы.

Вальмовая крыша над эркером

Выбор сечения стропильных элементов

На чертеже стропильной конструкции отражаются не только шаг стропил, их длина, угол наклона ската, но и сечение используемых материалов. От правильности выбора этого параметра зависит надежность будущей крыши, ее способность выдерживать снеговые и ветровые нагрузки. Чтобы облегчить задачу определения величины сечения предлагаем две таблицы-подсказки: одна с расчетными данными для бруса, вторая – для бревна.

Таблица 2 Подбор величины сечения строп из бруса

Дл. строп. ноги, м		Раст-е между стропами, см	бруски
	110	140	175	213
до 3	8х10	8х10	9х10	9х16
до 3 ,6	8х13	8х16	8х18	9х18
до 4,3	8х16	8х18	9х18	10х20
до 5	8х18	8х20	10х20	*
до 5,8	8х20	10х20	*	*
до 6,3	10х20	12х22	*	*

Таблица 3 Подбор величины сечения строп из бревна

Дл. строп. ноги, м		Раст-е между стропами, см	бревно
	110	140	175	213
до 3	10	13	15	16
до 3 ,6	13	16	18	18
до 4,3	16	18	18	18
до 5	18	20	20	*
до 5,8	20	22	*	*
до 6,3	20	24	*	*

Профессиональные кровельщики рекомендуют при монтаже системы использовать бруски, доски, бревна одинакового сечения, только так полученная конструкция будет обладать максимально высокими прочностными параметрами. А, еще система стропил будут сформирована таким образом, что верхние детали будут немного возвышаться над угловыми деталями. В результате между стропильной фермой и внешним кровельным пирогом образуется пространство, которое обеспечит нормальную циркуляцию воздуха в чердачном помещении.

Выбор материалов

Выбор материалов во многом зависит от самого проекта, а также оттого, какой вид крыши будет выполнен. Специалисты считают, что для ломаной крыши лучше всего использовать материалы из дерева, дизайн внутренней отделки также важен как и красивый внешний вид. Таким образом, сама конструкция будет более облегченная и в то же время надежная. Для монтажа кровли принято использовать кронштейны. Еще до монтажа конструкции материалы должны быть обработаны при помощи антисептика, который будет надежной защитой от влаги, сырости и обеспечит долговечность кровле на многие годы. Производя внутреннюю отделку, можно использовать деревянную вагонку и даже обыкновенную фанеру.

Пример проекта четырехскатной крыши для каркасного дома

Быстрыми по возведению считаются каркасные дома. Для их покрытия используют скатные или плоские с незначительными скатами крыши. Самой эффективной и популярной на каркасном доме является вальмовая крыша.

Возведение крыши всегда начинается с проектирования. Кроме эстетичности, кровля должна иметь прочную конструкцию и в то же время не создавать большого давления на стены здания.

Разрабатывая проект четырехскатной крыши на каркасном доме надо учитывать массу всех материалов. Сюда входит стропильная система и кровельный пирог. Плюс надо добавить нагрузку работающих на кровле людей и установленного дополнительного оборудования, например, антенны, мансардные окна, лестницы и др. Если чердак будет жилой, к общей нагрузке надо добавить вес мебели, будущих перегородок и напольного покрытия.

Другой важный фактор, требующий учета – это нагрузка от ветра и атмосферных осадков. Вальмовая крыша отличается устойчивостью к природным катаклизмам, но для каждого региона индивидуально рассчитывают угол наклона скатов.

Внимание! Прочность всей кровли во многом зависит от узлов соединения мауэрлата и стропильных ног. На этом видео показано, как увеличивают жесткость стропил:

На этом видео показано, как увеличивают жесткость стропил:

Прочность кровли зависит от стропильной системы. Здесь правильно надо рассчитать сечение и размеры деревянных элементов, плюс, точно определить лучший метод их соединения. Эту работу лучше доверить специалисту. По расчетам, можно начинать изготавливать стропильную систему. Но здесь существует более простой вариант. Фермы можно приобрести готовые у мастеров. Для неопытного человека это сэкономит время и средства, так как сделать первый раз без брака ферму не удастся. Существует несколько видов стропильных ферм, модели которых можно увидеть на фото.

Важно! Прочность стропильной системе придают сухие материалы. Сырую древесину со временем поведет, что грозит деформацией кровельного покрытия вместе с каркасом.

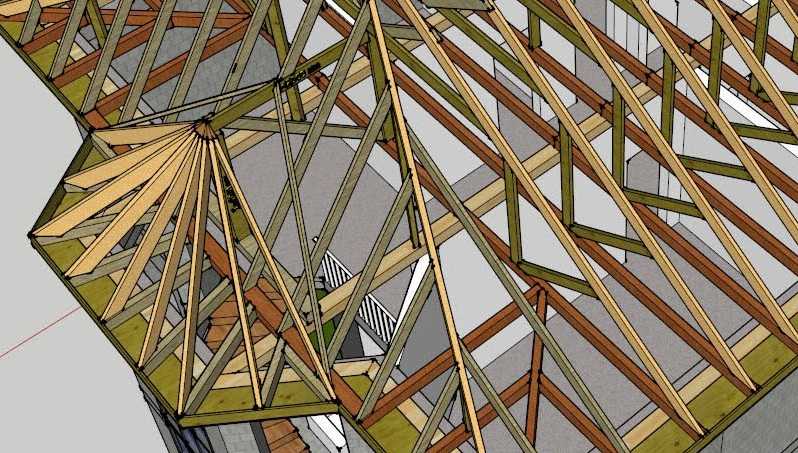

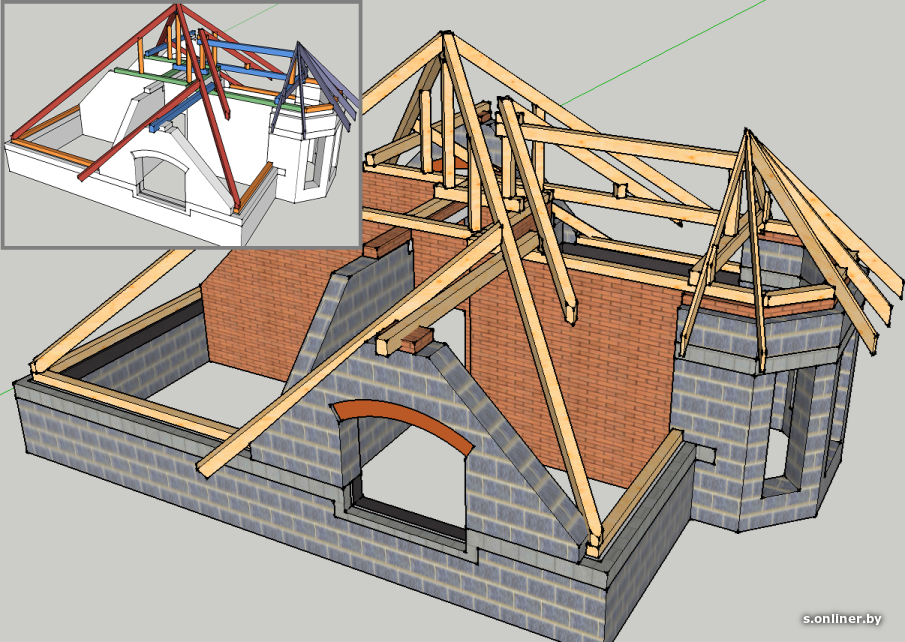

На этом видео можно увидеть стропильную систему вальмовой крыши и эркера:

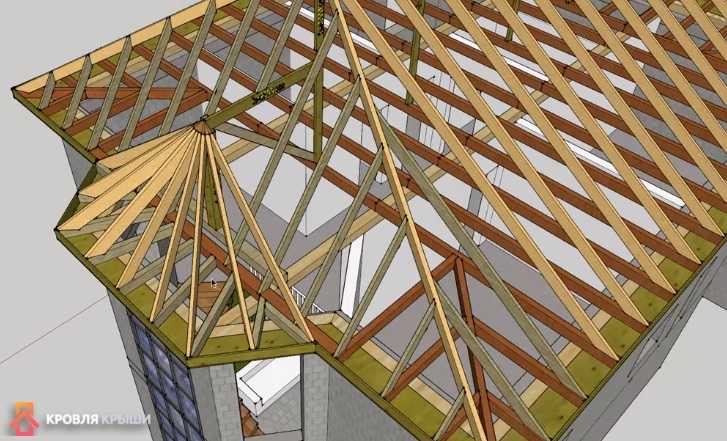

На этом видео можно увидеть стропильную систему вальмовой крыши и эркера:

Диагональные стропильные ноги

Элементы стропильной системы, образующие ребра соединения плоскостей скатов, называются диагональными (накосными, угловыми) стропильными ногами.

Строго говоря, диагональные и накосные — не совсем идентичные элементы, поскольку первые крепятся снаружи углов мауэрлата, а вторые — изнутри.

В остальном все свойства одинаковы.

Угловые элементы имеют определенные особенности:

• Длина диагональных стропильных ног значительно превышает длину прямых стропил.
• Диагональные стропильные ноги служат опорой для нарожников по обе стороны соединяемых плоскостей.

Наличие таких особенностей создает повышенную — примерно в полтора раза — нагрузку на накосные стропила по сравнению с обычными. Длина их превышает обычную длину досок, из которых делаются стропила, поэтому для изготовления накосных доски сплачивают — соединяют по пласти в два слоя.

Таким образом решаются сразу несколько проблем:

• Можно делать балки любой нужной длины.
• Увеличивается устойчивость к нагрузкам.
• Возможность использовать один модульный размер материала.

Под диагональное стропило необходимо установить одну или две опоры (в зависимости от длины), причем точка расположения опоры находится не посередине, как казалось бы на первый взгляд, а на расстоянии одной трети-четверти всей длины накосного стропила, считая от верхней точки, поскольку именно в этом участке находится место наибольших напряжений.

ОСТОРОЖНО!

Накосные стропила, расположенные в ендовах, имеют противоположное расположение точки максимальных усилий — примерно одна треть-четверть длины снизу.

Диагональные стропильные ноги

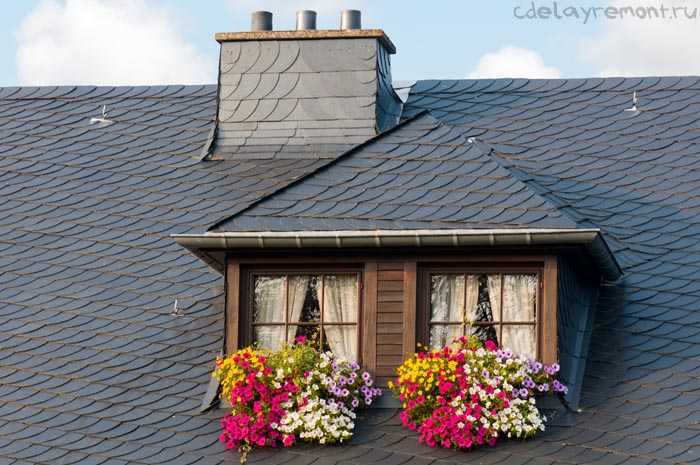

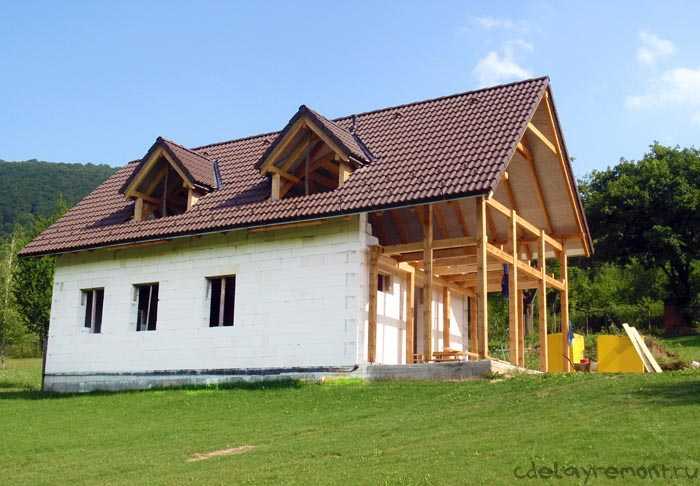

Что называется кукушкой

Вы наверняка не раз видели дома, выделяющиеся тем, что у них на крыше имеется выступ – небольшая отдельная конструкция с двухскатной крышей. Внешне она несколько напоминает старые часы с кукушкой – отсюда и появление ее названия. Особенно гармонично кукушки смотрятся в двухэтажных домах из бруса, делая их уютными и неповторимыми.

Преимущества и недостатки домов из бруса с кукушками

Основные достоинства проектов жилых домов с кукушками выглядят следующим образом:

• возможность задействовать дополнительный объем мансардного помещения;
• кукушки – еще один эффективный источник естественного освещения;
• их наличие позволяет придать дому оригинальный внешний вид и открыть целый ряд возможностей в дизайне интерьера

Не забудем и про некоторые нюансы:

• наличие в проекте дома из бруса кукушки сказывается на увеличении трудоемкости кровельных работ;
• отсюда повышение требований к квалификации работников, увеличение стоимости дома;
• кукушка при неправильном подходе может стать слабым местом крыши и причиной появления протечек и связанных с ними неприятностями

Кукушка или мансардное окно?

Дополнительное освещение мансарды можно осуществить за счет устройства мансардного окна. По сравнению с кукушкой, такой подход дешевле, но не приведет к увеличению объема помещения, зато он проще в реализации. Еще один нюанс: придется как-то решать вопрос с очисткой такого окна от снега. Часто кукушку в доме из бруса делают над выходом лестницы на второй этаж (мансарду) – чтобы не упираться головой в потолок.

В заключение статьи

Многие делают именно с кукушками – спрос на проекты с таким архитектурным элементом неизменно высок. Вы наверняка встретите их в каталогах других больших и не очень строительных фирм, занимающихся возведением деревянных загородных домов «под ключ». Останется лишь решить для себя: перевешивают ли в вашем случае плюсы устройства кукушки, или минусов все-таки больше, и от нее лучше отказаться в угоду простоте и меньшей стоимости.

	Готовитесь к возведению пристройки к дому? Решили надстроить второй этаж? Возможно, старый фундамент дома пугает вас обилием трещин и нехарактерным перекосом? Все это свидетельствует о необходимости усиления фундамента. Мы постарались обобщить данные, которые будут полезными при решении этого вопроса.

Проектируя частный дом, можно столкнуться со множеством проблем, важнейшая из которых – устройство крыши. От уклона, количества скатов и строения каркаса конструкции зависит несущая способность, прочность и долговечность кровли.

Ситуация осложняется, если планируется строительство жилой мансарды, ведь в таком случае нужно думать о высоте потолка в подкровельном пространстве, о естественном освещении. Часто выходом из этого трудного положения становится крыша с кукушкой, которая не только помогает оборудовать жилое пространство, но также делает дом более оригинальным и запоминающимся.

«Кукушка» — это архитектурный элемент кровли, который представляет собой небольшой выступ, расположенный на мансардном этаже. Этот выступ имеет свою собственную стропильную систему, сопряженную с главной, а также покрывается крышей. Кукушкой такую конструкцию называют мастера из-за внешнего сходства с ходиками, из которых каждый час вылетает эта маленькая птичка. По форме крыши «кукушки» различают на следующие типы:

1. Двухскатная. При кукушка будет выглядеть как маленький дом, действительно напоминая старинные ходики.
2. Односкатная. Кукушатник с односкатной крышей выглядит попроще, чет двускатный, зато и монтируется намного проще.
3. Вальмовая. Кукушка с вальмовой крышей венчается тремя скатами, один из который напоминает козырек.
4. Арочная. Конструкция с часто используется при строительстве домов в стиле альпийских шале, она выглядит очень оригинально, но для ее создания используются только гибкие кровельные материалы

Это интересно: Как сделать теплицу из оцинкованного профиля — рассказываем детально

Подготовительные работы

В первую очередь нужно определиться с типом крыши, что будет использоваться над эркером, сделать это заказчик должен еще во время проектирования постройки

Такая важность типа крыши определяется тем, что крыша эркера будет многоскатной, а значит, требуется сооружение коньков, разжелобков и прочих конструктивных элементов, помогающих талой воде, снежным массам и листьям не задерживаться на поверхности кровельного материала. Во время разработки проекта анализируются все варианты, после чего выбирают оптимальный в том или ином случае.Создание яндовой крыши – трудный и энергозатратный процесс, поэтому его нужно доверить профессионалам, пытаться соорудить конструкцию самостоятельно не рекомендуется

Для создания качественной стропильной системы нужен большой опыт и специальные навыки, обычный человек ими не владеет. Самостоятельная разработка яндовой крыши может привести к провалу и стать фатальной, поэтому эксперименты здесь будут не уместны.

Во время подготовительных работ по созданию крыши над эркером нужно создать армированный пояс, для которого потребуется цементный раствор и армированные прутья или металлическая сетка.

Армированный пояс выполняет такие функции:

• Служит опорой для балок, поддерживающих стропила. Создание стропильной системы без балок невозможно.
• С его помощью усиливают кирпичную кладку, разгружают перемычки оконных конструкций.
• Усиливает стены эркера, так как напрямую связывается с ними.

Советы и рекомендации

Опытные строители советуют обращать внимание на следующие моменты:

• Прежде чем окончательно выбрать размер и тип крыши над эркером, стоит сделать уменьшенную трехмерную модель.
• Любые пиломатериалы, которые применяются при строительстве крыши, необходимо обрабатывать антисептиками.
• Пенка для гидроизоляции должна иметь не менее двух слоев, чтобы можно было вплотную к ней размещать утеплитель.
• Гидроизоляционная пленка должна хорошо пропускать водяной пар.
• Ендовы должны быть оцинкованными, так как требования к их влагонепроницаемости и устойчивости к коррозии самые высокие.

Разнообразие типов устройства

Встречаются более усложненные типы вальмовой кровли. Они отличаются вариативностью и конструктивностью исполнения. Как правило, к основной стропильной системе примыкает дополнительная. Изменяя архитектуру крыши, дополнительный элемент выполняет свои функции.

С эркерами

Эркеров может быть несколько. Располагаются с любой стороны здания. Придают зданию интересный вид, многомерность.

Эркеры разные по форме:

• прямоугольные;
• полукруглые;
• многогранные.

Разные по этажности:

• одноэтажные;
• многоэтажные;
• с балконом;
• мансардой.

Стропильный конструктив эркера примыкает к основной крыше.

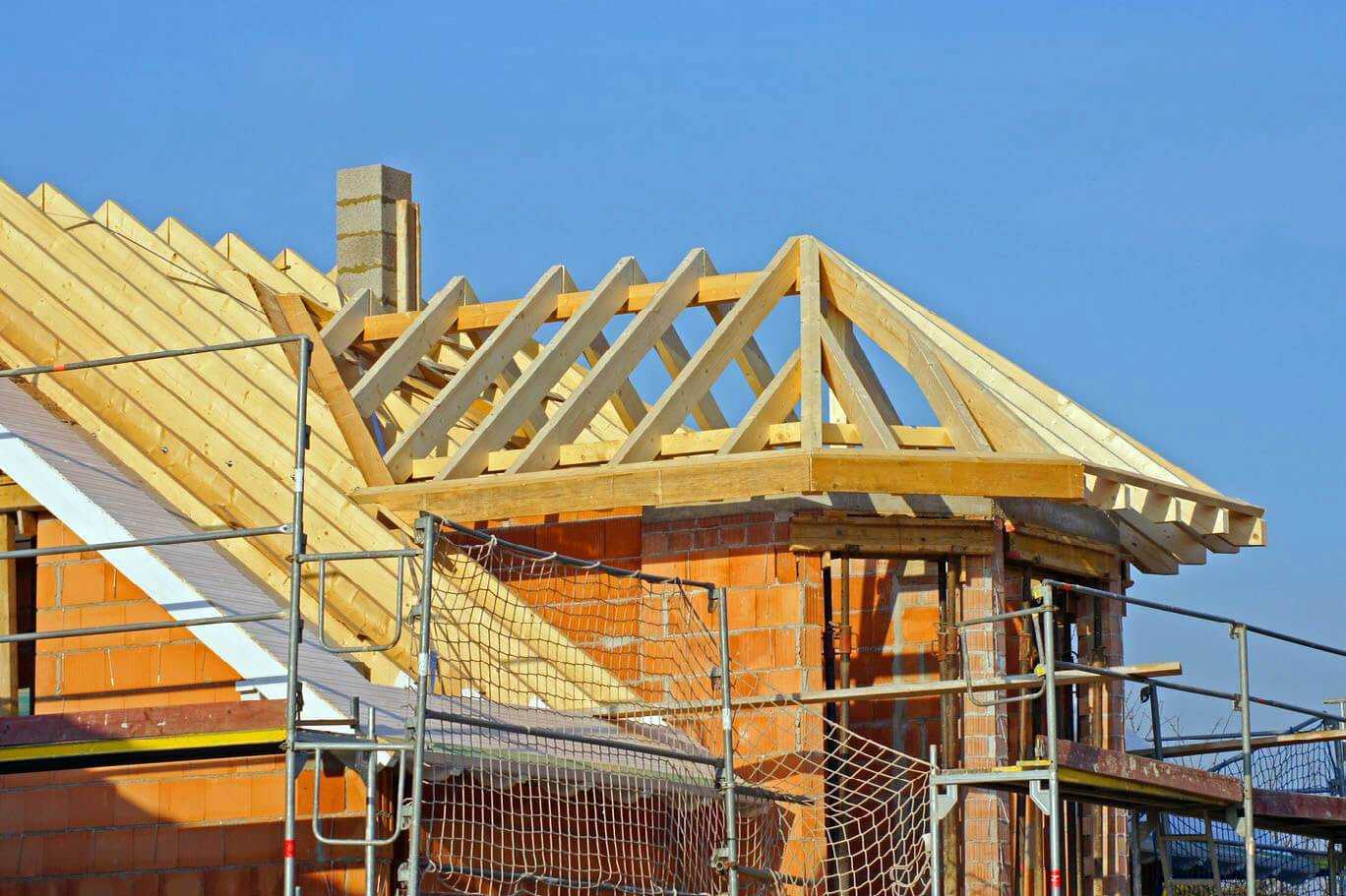

Фото вальмовой крыши с эркером:

С кукушкой

Архитектурная часть кровли, представляющая собой небольшой выступ. Названа за сходство с часами, из которых вылетает птичка.

Выполняет декоративную, функциональную задачу:

1. увеличивает полезное пространство чердачной зоны;
2. организовывает естественное освещение;
3. делает дизайн дома более интересным.

Имеет разную форму крыш:

• односкатная;
• двускатная;
• арочная;
• вальмовая.

У «кукушки» своя стропильная система, соединенная с конструкцией главной крыши. Стыки покрытия нужно герметизировать тщательно.

Г, Т и крестообразная

Две двускатные крыши врезаются друг в друга. Строится конек формой буквы Г, Т, креста, на который устанавливаются стропильные ноги, опирающиеся на мауэрлат. На стыке крыш стропила соединяются.

Трехскатная

Такой тип кровли можно встретить на пристройках к дому, эркерах. В редких случаях на самом доме, например, одна стена полностью из панорамного остекления.

С фронтоном

Фронтон позволяет изменить направление, высоту, угол ската. Служит дополнительной опорной точкой стропильной системы. Распределяет весовую нагрузку крыши на стены. Придает кровле дополнительный уровень жесткости.

Ограничение между двумя скатами кровли бывает разной формы:

• килевидное;
• лучковое;
• полукруглое;
• прерванное;
• разорванное;
• самцовое;
• трапециевидное;
• треугольное.

Стропильная система состоит из:

• фронтонных стропил;
• коньковых прогонов;
• балок перекрытия;
• затяжек;
• стоек.

С ендовой

Ендовые крыши — сложной формы. Много плоскостей, соединенных под разными углами, образуют выступы — слуховые окна. Имеют резкие внутренние углы стыков сторон кровли — ендовы.

Стропильная система более сложная, в отличие от классической вальмовой крыши. В самой широкой части стропильную ногу ендовы подпирают укосиной, снизу ставят подпорку. Обрешетку усиливают по разной технологии, в зависимости от типа кровельного покрытия.

Усилению стоит уделить предельное внимание. Осадки скапливаясь создают дополнительную нагрузку на стыки скатов

С балконом

Балкон может присутствовать абсолютно на любом типе крыши. Технологии, современные материалы позволяют воплотить любую архитектурную задумку. Особенно прост, эргономичен балкон или терраса при голландской полувальмовой.

С окном

Оконные системы вальмовых крыш доступны в многообразии вариантов. Оконная промышленность способна создать конструкцию любой сложности: от классических мансардных, до оконных систем на всю кровлю.

Вертикальное остекление возможно в разных вариациях

• с боковыми стенами и без них и фронтоном в плоскости здания;
• с боковыми стенами и фронтоном вне плоскости здания.

Популярны небольшие треугольные, трапециевидные и арочные проемы с остеклением всей вертикальной плоскости.

С козырьком

Козырек служит укрытием входной зоны, крыльца. К основной части крыши примыкает стропильная система козырька. Чаще всего делают односкатные, двускатные, трехскатные козырьки.

Многоуровневая сложная

Представляет собой сложную комбинацию из разных конструкций и видов вальмовых крыш. Имеет разные уровни линий конька, стыков и наклон скатов.

Ассиметричная

Не симметричен хотя бы один скат. Он может быть как отличной от параллельного ската длины, так и располагаться под другим углом. Удлиняют один скат при примыкании гаража, пристройки к основному зданию. Таким образом, размещают под одну крышу.

С неправильной диагональю

Диагонали крыши неравны друг другу. Разные формы, длины боковых частей кровли смещают стропильную группу по диагонали.

Критерии выбора

При ограничении в бюджете стоит выбирать более ординарную конструкцию, установка которой можно выполнить без помощи других, не нанимая строителей.

При монтаже плоской либо двускатной кровли, не надо обустраивать сложную стропильную систему, что уменьшает количество строительного материала, упрощает работу. Но из-за наименьшего угла ската такие кровли подвержены лишним снеговым и ветровым нагрузкам.

Для тех, кому денежный вопрос не мешает, аспектом выбора служат достоинства вальмы:

• Не задерживает снег на поверхности.
• Проявляет стойкость к ветровой нагрузке.
• Присваивает дому красивый вид.
• Сохранение и равномерное рассредотачивание тепла в чердачном помещении.

Нюансы выбора

Решая, нужна ли вам традиционная двухскатная крыша или ее асимметричная разновидность, стоит помнить, что на одной чаще весов у вас уникальность постройки, оригинальный дизайн, функциональные и планировочные преимущества, а на другой сложность расчетов и исполнения проекта.

Именно поэтому нужно оценить свои силы и решить, сможете ли вы самостоятельно выполнить чертежи и расчеты сложной конструкции или для вас важнее простота и быстрота выполнения. При нехватке опыта и знаний вы рискуете неправильно рассчитать и смонтировать такую сложную крышу, что поставит под угрозу целостность всей постройки. Если вы все же хотите получить неординарный в плане дизайна дом и выиграть удобное жилое пространство, то проектирование можно доверить специалистам.

Фото крыш с эркером

При строительстве частного дома нужно особое внимание уделить разработке проекта, в частности крыше постройки. На данный момент загородные дома и коттеджи приветствуют наличие различных конструктивных элементов и деталей, способных сделать дом более привлекательным. Помимо этого, они предназначены для того, чтобы решать некоторые функциональные задачи

Помимо этого, они предназначены для того, чтобы решать некоторые функциональные задачи.

Ведущие специалисты рекомендуют при постройке частного дома использовать такой элемент как эркер. Эркер – небольшое пространство в здании, выходящее за черты плоскости фасада здания

Если касаться технологической стороны вопроса, то здесь особых проблем не возникает, но необходимо уделить особое внимание крыше эркера. Зачастую над эркером устанавливают яндовую крышу. В большинстве случаев эркер представляет собой в частном доме небольшой крытый балкон

В то же время стены эркера являются частью перекрытия постройки. Форма эркерного сооружения напрямую зависит от проекта, задумки дизайнера и пожеланий заказчика. Тем не менее в большинстве случаев эркер делают многогранным, полукруглым или трапециевидным, так как эти формы наиболее удачные и привлекательные внешне

В большинстве случаев эркер представляет собой в частном доме небольшой крытый балкон. В то же время стены эркера являются частью перекрытия постройки. Форма эркерного сооружения напрямую зависит от проекта, задумки дизайнера и пожеланий заказчика. Тем не менее в большинстве случаев эркер делают многогранным, полукруглым или трапециевидным, так как эти формы наиболее удачные и привлекательные внешне.

В большинстве случаев для эркера используются следующие типы крыш:

Это интересно: Чистим газовую колонку своими руками: взгляд со всех сторон

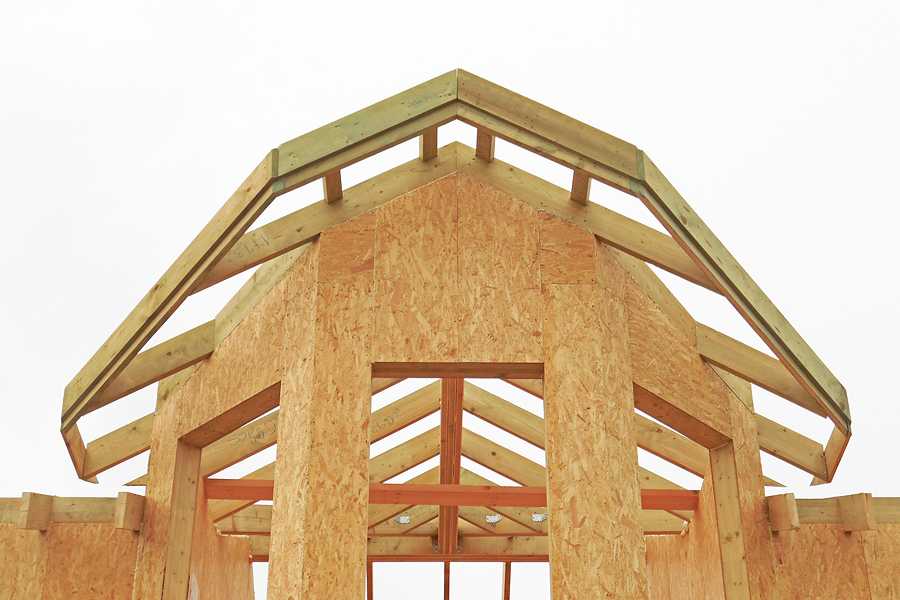

Варианты устройства крыши над эркером

Крыша любого строения должна не только защищать внутренние помещения от атмосферных осадков, ветра и пыли, но и украшать дом.

Крыша над эркером бывает нескольких основных видов:

Крыша над выступом может быть конструктивно связана или не связана с основной. При втором варианте, брус для изготовления стропил можно брать с меньшим сечением. Это объясняется тем, что стропилам «декоративной крыши» не нужно выдерживать больших нагрузок. Изготавливается самостоятельная крыша эркера из тех же материалов, которые использовались для верха основного строения. Сейчас часто для кровли применяют: металлочерепицу, профилированный лист, гибкую кровлю или обыкновенный шифер.

Приведем пример вариантов крыш над выступом:

Самостоятельная, не связанная с основной

Объединенная с основной крышей
