Выбор кровельных материалов
Из всех возможных вариантов кровельного покрытия самыми распространёнными на сегодняшний день являются материалы искусственного происхождения. В таблице ниже даны сравнительные характеристики основных покрытий, представленных на строительном рынке.
Таблица: свойства кровельных материалов
| Наименование материала | Угол наклона скатов | Уровень огнеупорности | Шумоизоляционные свойства | Удельная масса, кг/м2 | Срок службы, лет | Цена | Уровень сложности сборки | Сложность ремонта и замены | Недостатки материала |
| Профнастил | 12–90о | Высокий | Низкие (особенно при неграмотной сборке) | 5,7–9,4 | 30–35 | Низкая | Лёгкий монтаж, не требующий высокой квалификации | Лёгкая, заменой повреждённого участка | Шумность, подверженность коррозии, большие отходы на кровлях сложной формы |
| Асбоцементный шифер | 12–60о | Высокий | Средние (но выше, чем у металлических видов кровли) | 10–15 | 25–30 | Низкая | Средний | Лёгкая, заменой повреждённого участка | Наличие в составе асбеста, вредного для человека. Хрупкость, покрывается мхом. |
| Ондулин | 15–90о | Низкий | Высокие | 6–6,5 | 35–50 | Низкая | Лёгкий монтаж, не требующий высокой квалификации | Лёгкая, заменой повреждённого участка | Цвет гарантируется на 5 лет, невысокие декоративные свойства. |
| Керамическая черепица | 15–60о | Высокий | Хорошие | 40–100 | до 100 | Очень высокая | Сложный, требует квалификации | Лёгкая, заменой повреждённого участка | Единственный недостаток — хрупкость материала на излом |
| Цементно-песчаная черепица | 15–60о | Высокий | Хорошие | 18–30 | до 100 | Высокая | Сложный, требует квалификации | Лёгкая, заменой повреждённого участка | Нет |
| Металлочерепица | от 14о | Высокий | Низкие (особенно при неграмотной сборке) | 3,5–5 | 40–50 | Низкая | Лёгкий монтаж, не требующий высокой квалификации | Лёгкая, заменой повреждённого участка | Большой перерасход материала при монтаже сложной крыши. Подвержена коррозии. |
| Мягкая (битумная) черепица | от 15о | Высокий | Хорошие | 3–4 | 30–40 | Средняя | Лёгкий монтаж, не требующий высокой квалификации | Лёгкая, заменой повреждённого участка | В составе содержится битум, канцерогенное вещество. |
Кроме этого, при сооружении крыш иногда применяются такие нестандартные виды покрытий, как солома, камыш или дёрн. Но это явление скорее можно назвать исключением из правил и данью старинным традициям, массового применения эти материалы не имеют.
Разновидности стропильных систем
Перед стартом работы необходимо подобрать тип стропильной системы, каждый из которых включает в себя преимущества и недостатки:
Наслонный – подойдет к любой ширине крыши. Фиксация лежня к мауэрлату служат для устойчивости и надежности. Стойка нивелирует давление, что позволяет снизить напряжение в стропильных ногах. Очень простая конструкция, однако затраты на нее необходимы большие, так как для обустройства лежней требуется много пиломатериала.
Висячий – подходит исключительно к крышам стандартной ширины «6 м», естественно стропильная нога имеет такую же длину. Фиксация концов к несущей стене и коньковому прогону служат креплением. Давление и напряжение постройки нивелируется обязательно установленной затяжкой.
Помимо этого, они рассчитаны в качестве несущих балок, без которых постройка разъедется под тяжестью. Преимущества такой вариации в наименьшей деформации в момент усадки, и в полной сухости кровельной плоскости во время межсезонья.

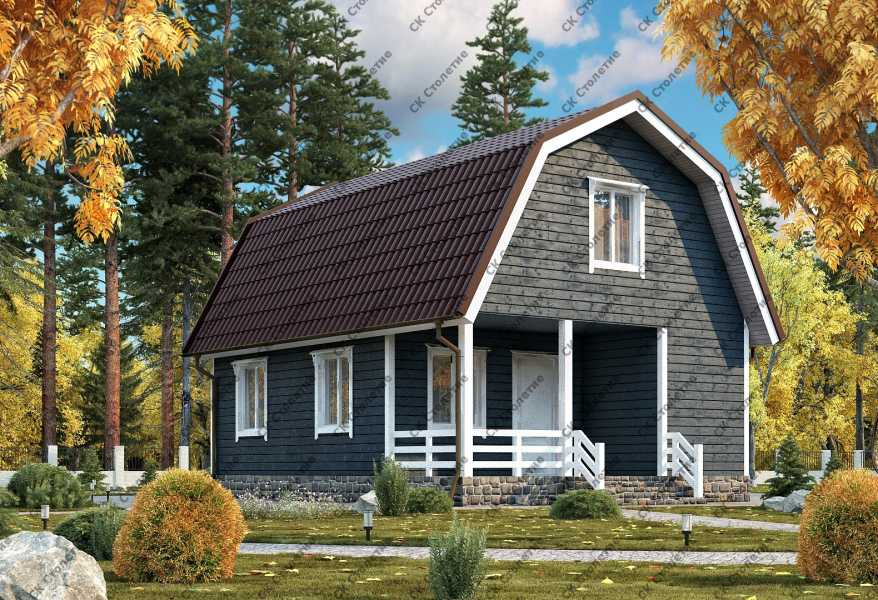

Проект ломаной крыши и ее монтаж
Проект мансардной крыши предполагает включение таких разделов, как:
- перечень требуемых материалов в полном объеме и отдельно для каждого узла;
- чертеж формы кровли с указанием размеров каждой детали и углом наклона скатов;
- сведения о теплоизоляции мансарды, а также о планируемых коммуникациях, то есть водопровод, электрика и так далее;
- расчет стропильной системы, с определением сечения стропил, размера балок перекрытия и прочих важных конструктивных элементов.
Если самостоятельно произвести расчеты кажется сложной задачей, то оптимальным вариантом будет заказать проект в специальной организации. Имея план, можно переходить к закупке материалов и к монтажу конструкции. Ломаная мансардная крыша своими руками предполагает выполнение 7 основных этапов.
- Монтаж мауэрлатной балки.
- Установка стоек на каждую балку перекрытия – это опоры для стропил.
- Монтаж верхних стропильных ног.
- Фиксация подкосов.
- Установка нижнего ряда стропил.
- Укрепление конструкции специальными подпорками и стяжками.
- Монтаж обрешетки с шагом, соответствующим запланированному кровельному покрытию.
Когда стропильная система завершена, а также произведен монтаж финишного декоративного материала, можно переходить к процедурам утепления мансардной крыши. Качественная теплоизоляция предполагает наличие следующих слоев:
- гидроизоляция;
- утеплитель;
- пароизоляция.
Паро- и гидроизоляцию лучше всего выполнять из мембранного материала. Такое изделие следует монтировать сплошным слоем, чтобы не допустить проникновения влаги внутрь дома и пара из помещения к утеплителю. При этом пароизоляция монтируется изнутри мансарды, а гидроизоляция устанавливается под кровельным покрытием
Так как стыков при монтаже не избежать, то важно делать достаточный нахлест пленки, а также использовать скотч для ее полной герметизации. В качестве утеплителя можно использовать плитный материал, который максимально просто монтировать. Важно выбирать изделие, которое отличается экологической безопасностью, а также устойчиво переносит любые негативные внешние воздействия в течение долгого срока
Также не следует забывать про вентиляционный зазор между кровельным покрытием и слоем гидроизоляции. Выполнив всю работу качественно, можно переходить к созданию комфортной обстановки внутри мансарды
Важно выбирать изделие, которое отличается экологической безопасностью, а также устойчиво переносит любые негативные внешние воздействия в течение долгого срока. Также не следует забывать про вентиляционный зазор между кровельным покрытием и слоем гидроизоляции
Выполнив всю работу качественно, можно переходить к созданию комфортной обстановки внутри мансарды.
Видео по теме:
Какой материал потребуется для строительства?
По окончании всех расчетов надо приступать к закупке необходимых материалов. Первым делом понадобится брус для мауэрлата. Не обрезную доску можно пустить на обрешетку. На стропила пойдет брус или обрезная доска. Строительство крыш лучше выполнять с хвойных пород дерева. Влажность древесины не должна превышать показатель 20%.
На поверхности должны отсутствовать крупные сучки, следы жизнедеятельности насекомых-точильщиков и гнилые пятна. Перед использованием деревянные заготовки желательно обработать антисептиком.
Для крепления деревянных заготовок понадобятся металлические пластины разной формы, гвозди, болты, саморезы.
Ломаная крыша из профнастила. Инструкция по монтажу
Прежде чем начать покрытие крыши профнастилом, следует установить внутренние фасонные элементы. К таковым относятся ендовы и обрамление дымоходной трубы – края этих деталей нужно накрыть профлистом сверху.
Дымоход обшивается по следующей технологии:
- Поочередно прикладывая детали фартука к кирпичной трубе, проведите линии верхней кромки.
- Прорежьте в кладке борозды глубиной 1 см вдоль отмеченных линий.
- Установите нащельники, заведя верхнюю загнутую кромку в борозды, и закрепите саморезами. Чтобы предотвратить течь, верхний элемент ставьте внахлест на нижний.
Укрыть стоки по углам ендовами проще – крепите фасонные детали к обрешетке, начиная от карниза. Шаг самонарезающих винтов, прикручиваемых по краям, — 30—40 см, величина нахлеста верхних деталей на нижние – 300 мм.
Рекомендация. Перед монтажом профнастила прикрутите к обрешетке крюки для подвесов водосточных желобов, о чем подробной рассказывается в отдельной публикации.
Теперь о том, как правильно крыть кровельную конструкцию своими руками:
- Уложите и зафиксируйте нижний ряд листов, выровняв карнизные торцы по четкой линии. Прикрепите профнастил к обрешетке саморезами, вкручиваемыми во впадины через каждые 2 гребня.
- При уклоне ската свыше 10° соблюдайте боковой нахлест в 1 волну. Если крыша более плоская, делайте наложение в 2 волны. Между собой их соединяйте самонарезающими винтами либо заклепками по гребню.
- Следующий ряд начинайте крыть в том же порядке. Верхний лист должен закрывать 20 см нижнего, если уклон ската превышает 15°. При меньшем наклоне размер нахлеста увеличивайте до 300 мм, иначе крыша станет протекать во время таяния снега.
- Монтируя сложную ломаную либо вальмовую кровлю, подрезайте профлист по месту ножницами. По линиям излома устанавливайте планки примыкания в соответствии со схемой.
Примечание. Профнастил допускается стелить как рядами, так и «лесенкой», чтобы не приходилось постоянно двигать стремянку. Принцип прост: в 1-й ряд кладете 3 листа, во второй – 2, в 3-й – один, потом перемещаетесь в сторону и продолжаете монтаж, начиная от карниза.
После перекрывания всей площади скатов остается прикрепить доборные детали (нащельники), закрывающие просветы от попадания осадков и придающие крыше законченный вид. Перечислим эти работы:
- установите коньковую планку с торцевыми заглушками, прикрутив ее самонарезающими винтами к гребням профлиста с интервалом 20—30 см;
- по бокам поставьте ветровые планки, закрепляя саморезами к лобовой доске и последней вершине профнастила;
- смонтируйте верхние декоративные элементы ендов и наружных стыков четырехскатной крыши;
- на односкатной кровле, примыкающей сверху к стене, установите пристенные планки, заведя согнутые края в борозду (как это делалось на дымоходе);
- обшейте дымовую трубу из кирпича наружными декоративными нащельниками, а на круглую металлическую поставьте мастер-флеш.
Монтаж цельных полотен заказной длины выполнить гораздо проще – нужно соблюдать боковой нахлест и четко выравнивать листы перед креплением. Чтобы не повредить порошковую краску при подъеме длинных элементов, рекомендуется их привязывать к деревянной раме либо пользоваться более современными приспособлениями – строительными присосками и струбцинами.
Как правильно рассчитать каркас двускатной крыши дома?
Самый стандартный и простой вариант предусматривает, что в основе конструкции лежит равнобедренный треугольник. В этом случае достаточно для вычислений наличие школьной базы.
Как гласит знаменитая Пифагорова теорема, высота делит равнобедренный треугольник на два равных прямоугольника. Из этого следует, что необходимо знать значение ширины крыши и ее высоту до конька. Затем можно сделать вычисление площади поверхности крыши и рассчитать необходимое количество строительных материалов. В расчетах необходимо учитывать также припуски на карниз и размещение материала внахлест.
Подготовка к возведению крыши дома
Форму крыши и ее конструкцию можно выбрать, исходя из проекта дома – играют роль размеры здания, материал несущих стен, географическое расположение участка. От этих и других параметров, указанных в проекте, зависит, какие нагрузки сможет выдерживать кровля двухскатная во время эксплуатации.
Угол наклона крыши
Угол наклона скатов имеет определенный оптимальный диапазон, в котором погодные условия меньше всего влияют на формирование максимальных нагрузок на кровлю. Если угол уклона ската ≤ 400, то это ограничивает возможности оборудования мансарды или полноценного помещения на чердаке, а угол наклона ≤ 100 увеличивает нагрузки на кровлю от дождя, ветра или снега. При желании непременно иметь мансарду или комнату в чердачном пространстве лучше пользоваться вариантом ломаной асимметричной крыши, а если стены дома имеют длину более 6 метров, то стропильную систему необходимо укреплять дополнительными прогонами.
Расчет двухскатной крыши
При расчете строительных материалов для двухскатной кровли необходимо исходить из аксиомы, что вес кровельных материалов должен быть как можно меньше, чтобы не нагружать стены и основание дома. Деревянные элементы будут прочнее не только при увеличении их сечения, но и при использовании подходящих пород дерева. Главный параметр при расчетах материалов – общая площадь крыши, и симметричная конструкция в этом плане просчитывается легче других – достаточно знать периметр одного ската, увеличить его площадь в два раза, и получить точный результат.
Расчет фронтонов
Основную нагрузку от веса крыши принимают на себя длинные стены дома, поэтому стропильная система строится по принципу распределения нагрузки вдоль системы. Для дома небольших размеров (≤ 6 м) практичнее пользоваться системой висячих стропил (без подпорок), при строительстве дома бо́льших размеров применяют систему наслонных стропил с более сложной конфигурацией.
Монтаж стропил
Готовая двускатная кровля для частного дома состоит из таких элементов и узлов:
- Мауэрлат – это деревянный (иногда металлический, если крыша будет крыться металлопрокатом) брус или бревно, которое крепится к поверхности наружных стен для опирания на него стропил;
- Система стропил, конструкция которой выбирается, исходя из проекта дома;
- Подкосы (диагональное крепление стропил между собой) и коньки (брус по гребню крыши для скрепления скатов);
- Обрешетка – служит для монтажа кровли и элементов гидро-шумоизоляции;
- Утепление и влагозащита;
- Кровельное покрытие.
Если в проекте предусмотрена мансарда, рекомендуется возводить ломаную крышу.
Последовательность работ
Чтобы ответить на вопрос о том, как сделать ломаную крышу своими руками, необходимо иметь представление о последовательности шагов по ее возведению. Кратко обозначим их. Для начала необходимо закрепить мауэрлат – брус, который будет распределять по стене нагрузку от стропильных ног.
Далее устанавливаются сами стропила в соответствии с проектными чертежами. Ломаная крыша подразумевает два вида стропил – наслонные и висячие. Благодаря первым создается основа отвесного кровельного ската, к ним же крепятся верхние стропильные ноги, передавая тем самым нагрузку на мауэрлат. Верхние стропила соединяются с балками потолка мансарды, которые, по сути, являются затяжками.
Если проект предполагает установку подкосов и распорок, на следующем шаге монтируются именно они. На крайних стропилах, которые располагаются с торцов строения, обязательно устанавливаются дополнительные каркасы. Они послужат основой для фронтонов, обустройства дверных и оконных проемов.
Сверху закрепляется пароизоляционная мембрана. Далее между стропил укладывается минеральная вата, причем делать это нужно враспор. Затем идет гидроизоляционный слой кровельного пирога.
Поверх гидроизоляции набивается контробрешетка, создающая вентиляционный зазор, затем сама обрешетка. Финишный материал, например, металлочерепицу крепят к обрешетке при помощи саморезов. Работы ведут с нижней части крыши, а дойдя до висячих стропил, делают небольшой козырек над отвесным скатом.
На финальном этапе устанавливаются водосточные элементы. Готовая крыша при соблюдении технологии не уступит аналогам, выполненным с привлечением специалистов.
О факторах, влияющих на расчет угла ската крыши
Крыши, как уже писалось на нашем сайте, имеют разную форму и количество скатов. Они бывают одно-, двух- и четырехскатными. Угол наклона крыши зависит от количества скатов на вашем доме.
Строительные работы по монтажу кровли могут приостановиться, если заранее не решить, из какого материала вы собираетесь делать финишное покрытие и какой угол наклона кровли
Необходимо помнить, что эти два понятия тесно переплетаются, поскольку вид предлагаемого кровельного материала будет приниматься во внимание при расчете угла наклона любой скатной крыши
Остановимся на факторах, которые принимаются во внимание, когда делают расчет угла наклона крыши. К примеру, выбирая угол наклона односкатной крыши в пределах 9-20 градусов, нужно будет учесть такие факторы, как
К примеру, выбирая угол наклона односкатной крыши в пределах 9-20 градусов, нужно будет учесть такие факторы, как
К примеру, выбирая угол наклона односкатной крыши в пределах 9-20 градусов, нужно будет учесть такие факторы, как
- материал финишного покрытия;
- существующие климатические условия;
- функциональное назначение постройки.
В случае, когда крыша будет иметь два и более ската, то во внимание будут приниматься не только вышеперечисленные факторы и район, в котором будет вестись строительство дома. Нужно будет учесть, для каких целей устраивается чердачное помещение
Если оно предусмотрено не для жилья, а должно использоваться для хранения временно неиспользуемых вещей и предметов, то не стоит устраивать для этих целей большое помещение (речь идет о высоте потолка)
Когда же хозяева планируют сделать из чердака жилое помещение в виде мансарды, то возникает необходимость в устройстве хорошей крыши со значительным уклоном
Если оно предусмотрено не для жилья, а должно использоваться для хранения временно неиспользуемых вещей и предметов, то не стоит устраивать для этих целей большое помещение (речь идет о высоте потолка). Когда же хозяева планируют сделать из чердака жилое помещение в виде мансарды, то возникает необходимость в устройстве хорошей крыши со значительным уклоном.
В тех регионах, где не редкость сильные ветра, делают минимальный уклон кровли. Поэтому на нее приходится не такое сильное воздействие ветра. Делать крыши без уклона также не рекомендуется. Такие покрытия можно устраивать в регионах с большим числом солнечных дней и маленькой вероятностью осадков.
Сопротивление ветру при высокой крыше значительно больше, чем при низкой. Однако при очень маленьком уклоне существует вероятность, что ветер может сорвать финишное покрытие. Получается, что при сильно крутых кровлях существует такая же опасность, что и при кровлях совсем не имеющих наклона. Рекомендуется поэтому выбирать следующие наклоны кровель – при несильных ветрах он может иметь величину от 35 до 40 градусов, при сильных ветрах оптимальный угол ската крыши составляет 15-25 градусов.
Принимая во внимание все вышеописанное, величина угла наклона крыши рассчитывается, ориентируясь на диапазон от 9 до 60 градусов. Проектировщики, как правило, производят соответствующие расчеты и обычно останавливаются на значениях, которые составляют от 20 градусов до 45
Чем привлекателен такой угол наклона крыши? Тем, что можно пользоваться любым кровельным материалом – металлочерепицей, профнастилом, шифером и т.д
Тем не менее, каждый материал для финишного покрытия отличается своими требованиями, которые учитываются при устройстве конструкции крыши
Чем привлекателен такой угол наклона крыши? Тем, что можно пользоваться любым кровельным материалом – металлочерепицей, профнастилом, шифером и т.д. Тем не менее, каждый материал для финишного покрытия отличается своими требованиями, которые учитываются при устройстве конструкции крыши.
- Использование наплавляемых материалов наиболее подходит, когда кровля имеет уклон 0-25% . Когда уклон составляет 0-10%, то материал необходимо укладывать в три слоя. Если значение угла наклона находится в пределах 10-25%, можно обойтись одним слоем, но материал должен иметь посыпку.
- Асбоцементными волнистыми листами (шифером) покрывают крыши, имеющие уклон кровли до 28%.
- Черепица применяется, когда крыша имеет уклон не меньше 33%.
- Стальное покрытие укладывают на кровле с углом наклона менее 29%.
Расход материала напрямую зависит от уклона крыши. Чем он больше, тем больше расход финишного материала. Как следствие, плоская крыша в этом отношении будет стоить дешевле, чем кровля, имеющая угол наклона в 45 градусов.
Если вам известна величина уклона крыши, то рассчитать количество необходимого материала не составляет труда. То же можно сказать и о высоте кровельной конструкции.
Остановимся на каждом конкретном виде кровельного покрытия.
Плюсы и минусы
Двухскатная кровля гаража – конструкция, использующая для опоры внешние ограждения конструкции (стены). Плоскости крыши соединяются на высшей точке кровли – коньке. Геометрически основание и два ската кровли формируют равнобедренный треугольник.
Это перекрытие гаража имеет несколько положительных качеств:
- Упрощается отвод водяных масс и снега. Наклон улучшает отвод воды, что снижает нагрузку на кровлю, и необходимость убирать снег с кровли появляется нечасто. В регионах с сильными снегопадами зимой двухскатная кровля – лучшая из конструкций гаража, способных противостоять снеговой нагрузке.
- Статьёй экономии станет отказ от использования наёмных строительных бригад – домашний мастер способен самостоятельно построить двухскатную кровлю на своем гараже.
- Форма этой крыши снижает потери тепла в обогреваемых гаражах. Это наиболее энергоэффективная конструкция для перекрытия хозяйственных построек.
- Двухскатная кровля даёт возможность легко организовать место хранения инструментов и других вещей в чердачном помещении.
- Можно увеличить высоту потолка.
Учтите! Постройка с двухскатной кровлей, внешне смотрится как самостоятельное здание, в отличие от конструкций с одним скатом. Его можно разместить не только рядом с домом – красивый гараж с двухскатной кровлей хорошо выглядит в любом месте.
Разновидности стропильных систем

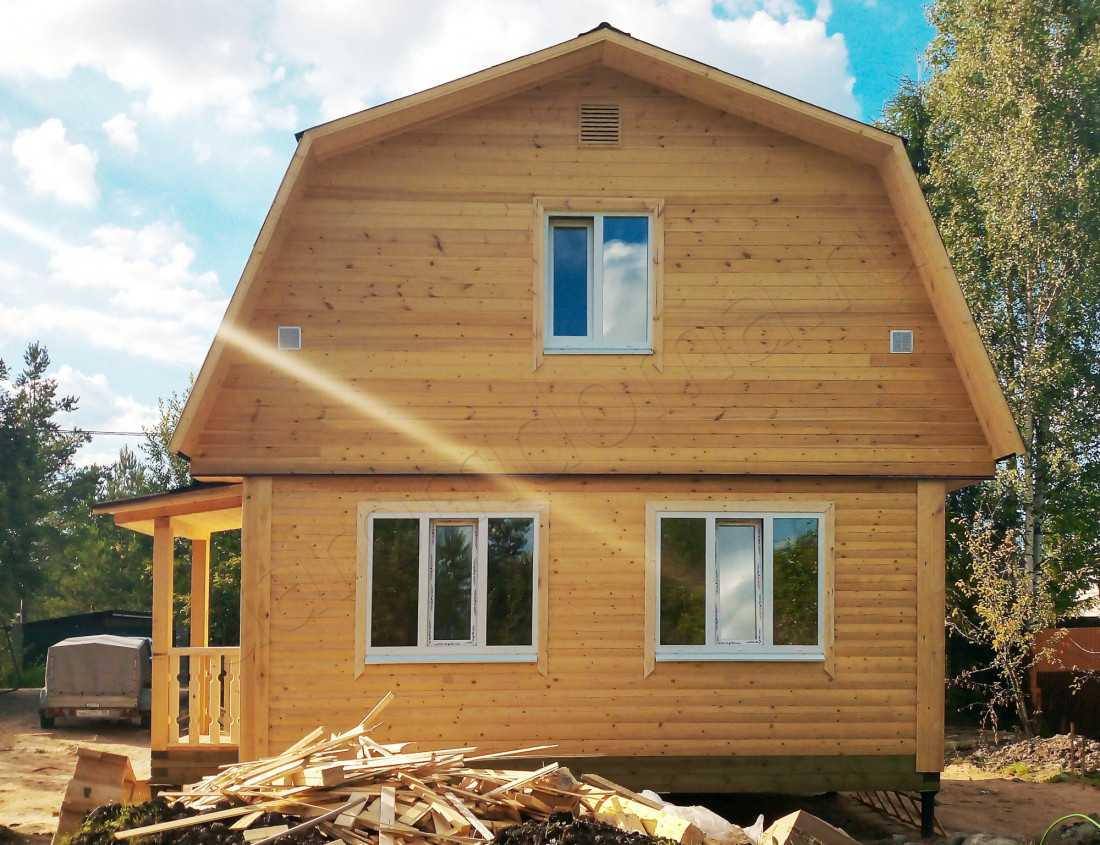

Устройство ломаной крыши очень простое — скат ее как бы разламывается на нижнюю и верхнюю части, каждая из которых устанавливается под своим углом. Чаще всего их монтируют под углом 60–70°, и 15–30° соответственно.
На основании конструктивных особенностей мансарды можно выделить такие виды мансардных ломаных крыш.
- Используется два вида стропил: висячие и наслонные. Балки перекрытия мансарды устанавливаются, немного не доходя до краев стен нижнего этажа. Нижний скат делается из наслонных стропил, которые крепятся к стенам дома при помощи мауэрлата. Из стоек делается каркас стен мансарды. Такие треугольники устанавливаются вдоль стен и связываются схватками. Сверху к ним присоединяются треугольники из висячих стропил, опирающихся на затяжку.
- Чтобы увеличить площадь помещения, нижние края стропил можно вывести за пределы дома. В таком случае крепиться они будут не к мауэрлату, а к перекрытию, которое, в свою очередь, удерживается на внешних стенах дома при помощи мауэрлата. Стропила обязательно поддерживаются подкосами. Стойки углубляются в балки перекрытия не более чем на треть их толщины.
- Эта стропильная система ломаной крыши отличается тем, что верхние треугольники делаются из наслонных, а не висячих стропил. Затяжки при этом являются опорами для стоек верхних треугольников.
Ломаная крыша своими руками: пошаговая инструкция
Перед монтажом кровли обрабатывают все деревянные элементы антисептиками, антипиренами и пропитками от гниения. Запасаются основным кровельным материалом, изоляционными и металлическими крепежами для фиксации стропил к мауэрлату.
Делают обрешётку из толстого бруса профилированного, которая ляжет в основу стропильной системы. Для этого жёстко сцепляют мауэрлат с перекрытием. Для мягких кровель нужна сплошная обрешётка. Для твёрдых, как металлочерепичная или шиферная, обрешётку собирают с шагом 0,2–0,5 м.
Отделяют стойками запланированную мансарду, соединяют стойки долевыми прогонами, а поверх укладывают балки, которые будут затяжками (связующими частями) для висячих стропил.
Устанавливают наслонные стропила, проверяя плоскости крутых скатов, а следом — висячие
Внимание нужно уделить правильности компоновки узлов в местах изгиба. Подпирают, если требуется, наслонные стропила подкосами, а верхнюю затяжку, чтобы не провисала, подвешивают при помощи бабки
Подгоняют фасадные составляющие конструкции (оконные и дверные проёмы, если планируются окна и балкон).
Конечно же, это не единственная технология обустройства ломаной крыши. Есть ряд других, и выбор зависит от многих факторов — используемого материала, планировки, вида крыши, условий для проведения монтажных работ и т. д.
Установка стропильной системы самостоятельно
Монтаж ломаной крыши удобен тем, что позволяет, как уже писали выше, собирать многие элементы конструкции на земле.
- Изготавливают первые 2 фермы, подымают на крышу, устанавливают по краям и закрепляют соединительными брусками.
- Протягивают между ними шнур, который послужит уровнем для монтажа стропильных ног в одной плоскости.
- Устанавливают аналогично все фермы по уровню и хорошо фиксируют, придавая конструкции необходимую жёсткость с помощью ригелей, которые в дальнейшем будут основой потолка мансардного помещения. В результате проведённых работ получится вот такая конструкция.
