Варианты оснащения кабельных вводов
Как уже отмечалось, способ подключения частных домовладений к электрической сети, через два отдельных провода на сегодняшний день является неактуальным техническим решением. Вместо этого энергетики на практике применяют кабельную продукцию. Ввод кабеля может быть выполнен по таким вариантам:
- кабель до изоляторов ложится на тросе, и далее, без разрыва, кабель прокладывается к прибору учета электрической энергии;
- когда вводной кабель питания подводится в дом через землю;
- подключение жилого помещения к электрической схеме с помощью самонесущего изолированного провода.
Стоит сразу отметить, что перечисленные варианты ввода кабеля в дом должны выполняться квалифицированными специалистами. Задачей потребителя является лишь сделать выбор одного из перечисленных способов. При этом необходимо учитывать такие нюансы:
- если расстояние до столба от здания больше 20 м, то потребуется установка дополнительной «подставной» опоры;
- при прохождении кабеля через дорогу высота подвеса должна быть не меньше 6 м;
- высота прокладки кабельной линии на пересечении тротуара должна быть не меньше 3,5 м;
- силовой кабель на фасаде дома крепится на высоте не меньше 2,75 м.
Также нельзя забывать об одном важном моменте процесса подключения здания к электрической сети через воздушное пространство. Специалисты не рекомендуют крепить кабель к натянутому тросу капроновыми стяжками
Градостроительство — Охранные зоны наружных инженерных сетей
Состав и расстояния от объектов строительства до инженерных коммуникаций т.е. охранные зоны — определены в СНиП *, актуальная действующая редакция этого СНиПа — СП Собственно из этого СНиПа следует:
Охранная зона бытовой канализации
Отличают напорную и самотечную канализацию. Соответственно охранная зона бытовой напорной канализации — 5 метров от трубы до фундамента здания или сооружения.
Если канализация самотечная, то согласно СНиП охранная зона составит — 3 метра.
При этом минимальное расстояние от забора или опор контактной сети до канализации составит 3 и 1,5 метра соответственно.
Охранная зона водопровода
Охранная зона водопровода — 5 метров от фундамента объекта до сети. Охранная зона от фундамента ограждения предприятий, эстакад, опор контактной сети и связи, железных дорог до водопровода — 3 метра.

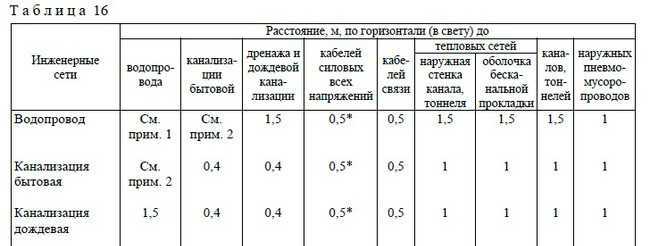

Кроме того, из СП Таблица 16 (подробнее ), можно подчерпнуть следующие сведения, касающиеся прокладки водопровода и канализациионных труб:
«2. Расстояния от бытовой канализации до хозяйственно-питьевого водопровода следует принимать, м: до водопровода из железобетонных и асбестоцентных труб — 5; до водопровода из чугунных труб диаметром до 200мм — 1.5 , диаметром свыше 200мм — 3; до водопровода из пластиковых труб — 1,5.
Расстояние между сетями канализации и производственного водопровода в зависимости от материала и диаметра труб, а также от номенклатуры и характеристики грунтов должно быть 1,5м.»
Охранная зона тепловых сетей
Минимальная охранная зона тепловых сетей от наружной стенки канала, тоннеля, от оболочки бесканальной прокладки, до фундамента здания — 5 метров.
Охранная зона кабелей и сетей связи
Охранная зона силовых кабелей всех напряжения и кабелей связи от сети до фундамента здания или сооружения — 0,6 м.

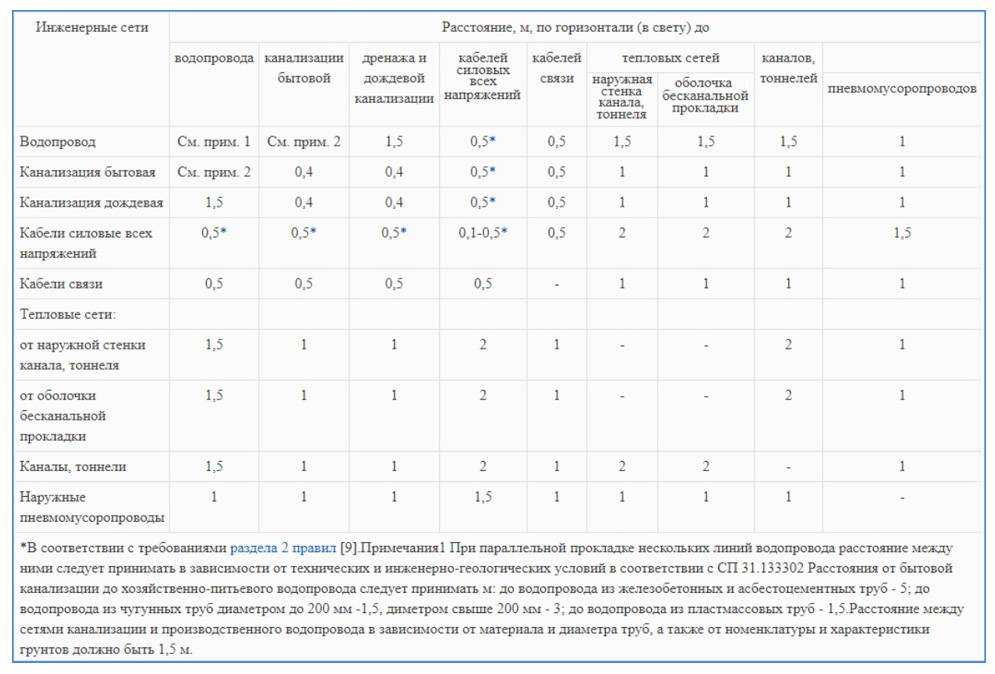

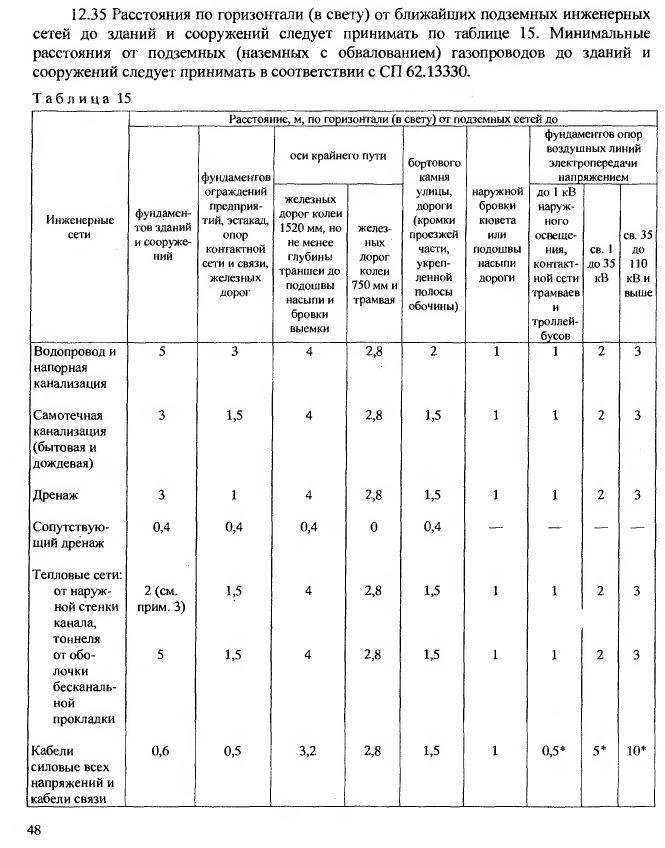

А вот и сама таблица — её первая часть:
Охранная зона ЛЭП
Действующие правила по определению охранной зоны для ЛЭП определены согласно постановлению №160 правительства РФ от 24го февраля 2009го года. И в общем случае гласят, что охранной зоной для воздушной ЛЭП является вертикальная плоскость на заданном расстоянии от крайних проводов силовой линии. Само же расстояние меняется в зависимости от мощности линии и определено в Приложении.
Согласно пункту а) этого приложения — для воздушных линий в зависимости от мощности они будут составлять:
| до 1 кВт | до 12 метров |
| 1-20 кВт | 10 метров |
| 35 кВт | 15 метров |
| 110 кВт | 20 метров |
| 150-220 кВт | 25 метров |
| 300-500 кВт | 30 метров |
| 750 кВт | 40 метров |
| 1150 кВт | 55 метров |
Впрочем, согласно того же пункта, если силовые линии проложены в границах населенных пунктов под тротуаром то:
- до 1 кВт, допустимая охранная зона от крайних проводов — 0,6 метра до фундамента здания и 1 метр до проезжей части.
- Для линий свыше 1 и до 20 кВт — охранная зона составит 5 метров.
Согласно тому же приложению, в местах где линии ЛЭП пересекают судоходные реки, охранная зона для них составит 100 метров. Для несудоходных рек охранные зоны не меняются.
В охранных зонах ЛЭП определен особый порядок землепользования. В пределах охранных зон земля не отторгается у владельца, но на её использование накладываются обременения — не строить, не складировать, не блокировать, не долбить сваи, не бурить шурфы, работы с помощью тяжелой техники производить только по согласованию с Сетевой организацией, и т.п. подробнее — см. постановление.
Охранные зоны хоть и определяются согласно приложению, но в конечном итоге устанавливаются владельцем сетей, сведения о них передаются в кадастровую палату. Пункт 7й постановления гласит, что сетевая организация должна за свой счет разместить сведения о наличии, опасности, и размерах охранных зон, в этих самых зонах — т.е. установить соответствующие информационные знаки.
Охранная зона жилых домов и общественных зданий
Так же в СП , можно найти таблицу регламентирующую расстояние от жилых домов до гаражей, автомобильных стоянок и станций технического обслуживания и до общественных зданий включая образовательные и дошкольные учреждения.
Охранная зона деревьев и кустарника
На самом деле эту таблицу стоит понимать с точностью до наоборот, так как регламентируется расстояние от зданий до деревьев и кустарника (зеленых насаждений).
Из неё следует, что минимальное расстояние от стены здания до оси ствола дерева составляет 5 метров.
Охранная зона газопровода
Газопроводы различают по устройству (надземные, подземные) по давлению внутри трубы (от нескольких килопаскалей, до 1,5 мегапаскалей) и диаметру трубы. Расстояние от газопровода до здания определено в СП в Приложении Б. Здесь представлены выдежки из этого приложения для определения охранных зон для подземных и надземных газопроводов.
Почему важно соблюдать эту дистанцию
Слишком близко расположенная к фундаменту канализация неприемлема. Это касается и крупных многоквартирных комплексов, и частных домов. Если не соблюдать установленные нормы, это может привести к критическим последствиям.
Не стоит забывать и о том, что это несет в себе санитарную угрозу. Вот почему слишком маленькая дистанция между канализацией здания и его фундаментом недопустима не только по СНиП, но и по СанПиН.
При такой проблеме последствия будут видны не сразу.
Фундамент начнет проседать, но постепенно. Да и ухудшение санитарной обстановки резко не даст о себе знать. Первые признаки будут лишь со временем.
Это и неприятный запах, и положение дома в пространстве. Но тогда уже придется принимать меры, которые бы не понадобились при грамотном прокладывании канализации.
Ремонт коммуникаций в этом случае предполагает демонтаж поверхностных конструкций, в том числе плитки. Такие работы трудоемки, затратны и к тому же рискованны. Присутствует риск повредить исправные коммуникации, а также несущие конструкции дома. Вот почему лучше до такого не доводить.
Напорная канализация и фундаменты
Расстояние от канализации этого типа самое большое. Такая система называется напорной, потому что в ней присутствует насос. За счет такового возникает давление на стоки. Такой вариант канализации требуется лишь при условии, что хватает безнапорной (самотечной) системы.
Нередко применяется следующий вариант. Воду с нижних этажей гонит напорная система, которая затем, выше, совмещается с самотечной. Возможны и другие варианты. Но экспериментировать не стоит, все должно в итоге быть согласовано с профессионалом.
Самотечная канализация и фундамент
Согласно СНиП так еще называется безнапорная система. Расстояние от фундамента до самотечной канализации равно расстоянию от ливневой системы. Ведь в обоих случаях движение возникает за счет естественного уклона. Отсутствуют факторы, создающие давление и ускоряющие поток. Это минимальный вариант, который, однако, применяется чаще всего.
Не допускается попадания вод дождевой канализации в бытовую (самотечную или напорную). Равно как и наоборот. В первом случае бытовая канализационная система засорится. Во втором – загрязнится ливневка, воды которой проходят лишь поверхностную очистку.
Строительные нормы расположения трубопроводов относительно построек
Нормативы, которые следует соблюдать, изложены в СНиПах. Они разрабатывались профессионалами на основании расчетов с учетом опыта эксплуатации инженерных сетей.
Минимальное расстояние от построек должно быть:
- водопроводные трубы – от 5 м;
- трубопровод напорной канализации – от 5 м;
- трубыдля самотечной канализации – от 3 м;
- дренажный трубопровод – от 3 м;
- отвод дождевых вод –от 3 м.
Надо учитывать, что канализационные и водопроводные колодцы имеют достаточно большой диаметр. Расстояние измеряют от фундамента до ближайшей стенки колодца, а не до оси.
Если канализационная и водопроводная системы прокладываются на небольшой площади, невозможно выдержать эти нормы. Расстояние от коммуникации до фундамента можно сократить, но это должно иметь обоснование. В таких случаях прокладывают полимерные или стальные бесшовные водопроводные трубы, а для канализации – трубы, изготовленные из чугуна. Трубы, прокладываемые выше подошвы фундамента, должны располагаться в кожухах или футлярах.
Минимальные расстояния между объектами
Строительные и санитарные нормы ограничивают минимальные границы расстояний от трубопроводов до построек, колодцев и скважин. На практике такие объекты следует располагать рационально. Излишняя удаленность скважины или септика от дома приводит к удлинению трубопровода и удорожанию проекта.
А можно ли иначе
Представленные выше стандарты СНиП оправданы в случае, если речь о более-менее обычном здании. Если же это какой-то уникальный дом, например с бункером, расстояние до фундамента может быть иным
Но важно учесть, что минимальная дистанция в любом случае должна всегда соответствовать стандартам СП и СанПиН
В дизайне помещения половину работы может сделать человек, будучи неграмотным в архитектуре. Однако в проектировке коммуникаций стоит сразу обратиться к инженеру, если нет понимания в вопросе. Ведь чтобы исправить ошибки, допущенные вначале, придется переделывать весь чертеж.
О чем стоит помнить при близком расположении труб к фундаменту:
для труб обязателен железобетонный или металлический футляр; главное – чтобы при аварии вода не попала на фундамент; важно сразу обдумать, как будет проходить ремонт. Тогда станет ясно, стоит ли оно того
Если составить смету ремонтных работ в такой ситуации, цифра, возможно, окажется неприменимой. И человек предпочтет возведение стандартного дома со стандартным же расположением коммуникаций. Далеко не всегда полет фантазии реально реализовать в архитектурной и инженерной сферах
Тогда станет ясно, стоит ли оно того. Если составить смету ремонтных работ в такой ситуации, цифра, возможно, окажется неприменимой. И человек предпочтет возведение стандартного дома со стандартным же расположением коммуникаций. Далеко не всегда полет фантазии реально реализовать в архитектурной и инженерной сферах.
Методика закладки трубы под канализацию при сооружении фундамента
Когда фундамент только сооружается, прокладка трубы под канализацию не составит трудностей. Нужно точно определить, с какой стороны, на каком расстоянии от дома будет находиться септик, место подключения к централизованной системе отведения стоков. Затем, роется траншея от этой точки к дому.
Сооружая траншею, нужно сделать ее такой глубины, чтобы будущая канализационная труба располагалась прямо, без соединений, поворотов. Не нужно забывать о наклоне по направлению от дома к месту стока. Оптимальная величина наклона — 2-4 см на метр трубы канализации. Большее, меньшее значение наклона приведет к нарушениям в отводе стоков, быстрому засорению трубы.
Глубина заложения трубы в траншее, при прокладке через фундамент должна равняться глубине промерзания почвы — плюс 0.4-0.5 метров. Иногда в публикациях пишется, что по канализации отводится нагретая масса стоков, это предохранит ее от замерзания. Это так, но при небольших морозах. В случае сильных заморозков, как минимум на стенках труб образуется слой льда. Очень быстро он вызовет затор, полное замерзание содержимого. Учитывая, что лед при образовании расширяется, велика вероятность растрескивания канализационной трубы.
В фундаменте, в месте соединения с траншеей укладывают гильзу. Это толстостенная металлопластиковая, стальная труба на 20-30 см большего диаметра, чем канализационная. Для последней рекомендуются трубы, диаметром около 0.1 метра, гильза должна иметь диаметр 0.3-0.4 метра.
Труба вводится по центру гильзы, пустое пространство заполняется гидроизолирующим, амортизирующим материалом. С наружной, внутренней стороны заделывается раствором цемента. Традиционно в качестве амортизатора, гидроизолятора применялся просмоленный пеньковый, джутовый трос, пакля. Их обматывали вокруг трубы, утрамбовывали.
Другим вариантом было использование тщательно просеянной, густо замешанной глиняной массы. Ее располагали с двух сторон от просмоленного каната, вместо него. Сейчас, более практично использование водостойкой строительной пены. Пистолетом заполняется пространство между внутренними стенками гильзы и проходящей водоотводящей трубой. С обеих сторон заделывается цементным раствором. Часто, место входа, выхода через основание строения дополнительно герметизируется резиновой манжетой. Приобрести ее можно в магазине строительных материалов, сантехническом.
Охранная зона водопровода
Охранная зона водопровода — 5 метров от фундамента объекта до сети. Охранная зона от фундамента ограждения предприятий, эстакад, опор контактной сети и связи, железных дорог до водопровода — 3 метра.
Кроме того, из СП 42.133330.2011 Таблица 16 (подробнее см.ниже), можно подчерпнуть следующие сведения, касающиеся прокладки водопровода и канализациионных труб:
«2. Расстояния от бытовой канализации до хозяйственно-питьевого водопровода следует принимать, м: до водопровода из железобетонных и асбестоцентных труб — 5; до водопровода из чугунных труб диаметром до 200мм — 1.5 , диаметром свыше 200мм — 3; до водопровода из пластиковых труб — 1,5.
Расстояние между сетями канализации и производственного водопровода в зависимости от материала и диаметра труб, а также от номенклатуры и характеристики грунтов должно быть 1,5м.»
Порядок прокладывания канализации
Дистанция определяется еще на стадии проекта инженерных магистралей. Учитывается расстояние между близлежащими магистралями, до водоносных источников
Важно выдержать и расстояние от канализационного колодца. Также учитывают и дистанцию до автотрассы, улицы, соседских сооружений и домов
Конечно, берут во внимание сечение трубы для канализации
Укладка трубы до фундамента здания
Действуют в таком порядке:
- Составляют точный план с учетом норм СНиП. В нем учитывают все дистанции, описанные выше, в том числе от фундаментов домов. А также другие, если таковые присутствуют на местности.
- Проверяют, соответствуют ли данные в проекте всем графическим чертежам и схемам. Если встречаются несовпадения, исправляют и проверяют повторно.
- Уточняют, есть ли в месте будущей прокладки труб остатки старых коммуникаций. Причем любых, пусть даже это всего лишь провода. Если таковые будут обнаружены, планируют работы так, чтобы ничего не повредить. Для этого оставляют запас по дистанции до уже заложенных коммуникаций. В итоге риск повредить таковые сводится к минимуму.
Тогда удастся проложить канализацию в соответствии с СП. Если присутствуют другие коммуникации, они не будут повреждены, оставаясь на требуемом расстоянии от новых. При таком подходе будет соблюдено и расстояние от фундамента здания до канализационных труб.
Схема размещения септика от фундамента и стен жилого дома согласно нормам СанПиН и СНиП
Благодаря этому не возникнет многих проблем, включая неприятности со здоровьем, с домом и юридические риски
Важно помнить, что вокруг соседи, и они также могут пострадать

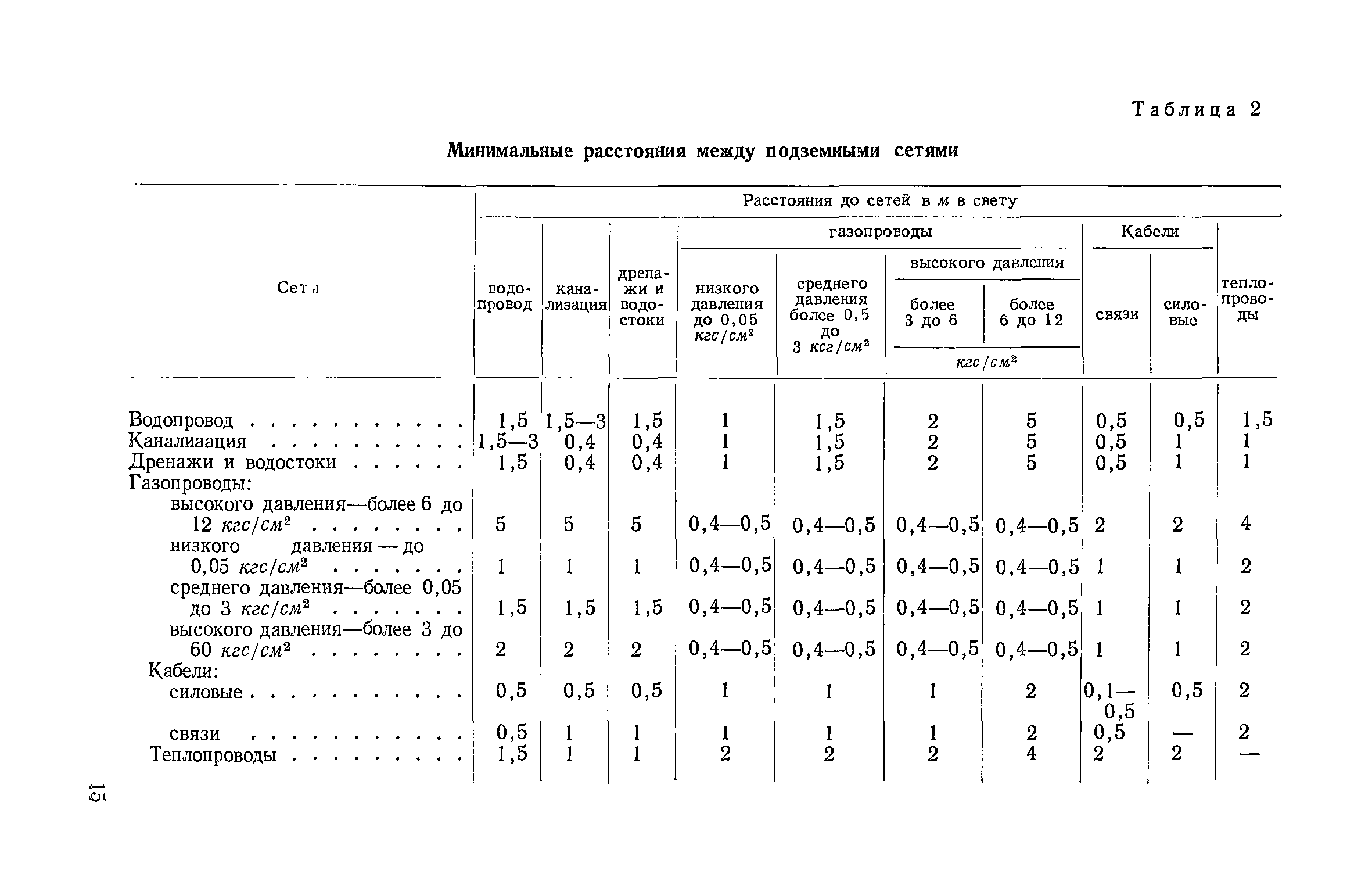

Особенно важно следующее. Если сеть канализационных труб пересекается с водопроводом, дистанция между ними определяется нормами СП 42.13330.2011, пунктом 12.36, и СП 18.13330.2011, пунктом 6.12
В первом – расстояние по горизонтали, во втором – по вертикали.
В идеале канализационные трубы прокладывают ниже водопроводных. Однако не всегда реально это соблюсти. Например, если не позволяет ландшафт
В этой ситуации допустимо проложить канализацию выше водопровода, но трубы обеих систем важно поместить в специальные защитные кожухи
Это футляры длиной не менее 5 метров. Максимум – 10 метров. Даже если случится авария и в канализационной трубе возникнет течь, токсичная жидкость не разъест защитный кожух. Теоретически.
Отступы по вертикали и по горизонтали от газопроводов согласно нормам СНиП
Вот почему для водопроводных труб также требуется кожух. По футляру жидкость стекает далеко в сторону, где достаточно грунта для ее впитывания и нет никаких объектов, которые могли бы пострадать.
Требования к расстоянию от канализации до фундамента
Индивидуальный застройщик, занимающийся начальной стадией закладки своего дома, по исходным условиям заведомо проигрывает своему соседу, дом у которого уже готов.
Соответственно, придётся подстраиваться под конфигурацию уже проложенной канализационной и дренажной системы.
Если оставить за рамками данной статьи подземный дренаж (там свои тонкости и проблемы), то при обустройстве фундамента в районах с плотной жилой застройкой следует учитывать три типа наружной канализации:
Характер стоков на расстояния между смежными канализационными линиями не влияет.
Как определить вид системы?
Выкопировку из плана подземных трубопроводов данного района владелец земельного участка сможет заказать в местном архитектурно-строительном управлении. Но есть и другие способы.
Установив глубину залегания канализационных трубопроводов, расположенных на участке, можно планировать все работы по обустройству фундамента.
Возможность возведения основания
Типичная конструкция фундамента дома, расположенного рядом с общественной (или уже проложенной локальной) канализацией соответствует правилу расстояний: не менее 500 мм от смотрового колодца или более. Если расстояние от края канализационной трубы составляет менее 1000 мм, фундамент здания должен заканчиваться не менее чем на 150 мм ниже дна канализационной трубы.
Там, где край фундамента находится далее 1000 мм, можно провести линию под углом 450 до нижнего края фундамента, Эта линия поможет предотвратить заглубление фундамента, больше, чем это необходимо.
В заключение стоит отметить, что расстояние между фундаментом дома и канализацией не должно быть меньше установленного правилами в нормативных документах. Иначе могут возникнуть проблемы со всей системой. А переделывать подобные вещи в уже построенном доме весьма трудоемко и затратно и не всегда безопасно.
Перед началом строительства своего дома важно учесть, что минимальное расстояние от канализации до фундамента здания должно соответствовать нормам СП (СНиП). Лишь в этом случае параметры сантехнической системы будут оптимальны
Расстояние от фундамента до канализации во многом зависит от типа последней. Но обо всем подробней.
Как проложить трубу под фундаментом способом наклонного бурения
Бывают ситуации, когда пробить фундамент для ввода коммуникаций не представляется возможным, например, толстые стены или наличие пристройки, а если фундамент глубокий и имеется подвал, то придется делать слишком большой подкоп.
Чтобы облегчить прокладку трубы под фундаментом и не копать глубокую траншею, применяют наклонное бурение. До нижней кромки фундамента бурится наклонная скважина, через которую и проводятся коммуникации.
Самый ответственный этап – правильно рассчитать угол наклона бурения , чтобы нижний конец шурфа совпал с концом закладной трубы, вмонтированной во время сооружения фундамента. Земляной бур устанавливают в нужную точку, придают ему необходимый наклон при помощи балки, уложенной поперек траншеи и просверливают шурф.
Для сохранения заданного направления бур должен иметь длинный направляющий штырь. Бурение выполняют медленно, постоянно контролируя процесс, чтобы бур не отклонился от выбранной оси. Для этого стенки шурфа время от времени подтесывают. В готовый шурф монтируют трубу-футляр, повторяющую форму скважины.
Затем в трубу помещают металлический тросик и кабель. С помощью тросика удобно протащить по трубе любой шланг или кабель. К тросику привязывают веревку, чтобы можно было вытащить его обратно.
Таким образом, вместо глубокой траншеи в несколько метров можно обойтись всего одним наклонным бурением.
Некоторые рекомендации касательно канализационных сетей
При строительстве и проектировании канализационной сети рекомендуется применять:
Схема монтажа дренажной трубы.
- Раздельную неполную систему канализации с максимальным совмещением производственных и бытовых вод.
- Проходку трубопровода в зависимости от мерзлотно-тепловых условий: подземную (в непроходных, проходных и полупроходных каналах, траншеях), наземную или надземную. Подземная бесканальная прокладка осуществляется для низкотемпературных одиночных трубопроводов, диаметр которых составляет не более чем 300 мм, без тепловой изоляции. Непроходные каналы принимаются на коротких участках – переход через дорогу, улицу, вдоль забора, на вводах в здание. Полупроходные и проходные применяются при совместной прокладке электрокабелей и труб.
При переходах через дороги, улицы, железнодорожные пути следует применять надземную прокладку по эстакадам и мачтам и подземную – в стальных гильзах, каналах.
При подземной бесканальной прокладке для самотечных сетей, где исключается деформация основания трубопровода, применяются асбестоцементные и железобетонные безнапорные трубы, а на участках, на которых возможна деформация, а также при канальной, надземной и наземной прокладках – чугунные, стальные, асбестоцементные и железобетонные напорные трубы.
Вместо открытых люков в смотровых колодцах следует устанавливать стальные трубы с ревизиями. Расстояние в свету от обрезов фундаментов здания и сооружения до подземных канализационных трубопроводов необходимо принимать: в случае бесканальной прокладки трубопровода – 10 м, в случае прокладки трубопроводов в канале – 6 м.
Минимальным заглублением трубопроводов под землей будет значение 0,7 м от трубы.
Нормативные документы
Решение сделать канализацию своими руками или с помощью строительной фирмы не означает, что выбор места строительства можно осуществлять по произвольному принципу.
Начать собственноручно копать под их постройку котлован или яму, а также использовать буровую установку без согласования недопустимо. Нужно получить законное разрешение и удостовериться, что все расстояния на подаваемой схеме выдержаны в соответствии с правилами.
Бетонный вариант конструкции
Если нормы расстояния и расположение труб водопровода или канализации не соответствуют прописанным в правилах СНиП, проверяющие специалисты обязательно укажут на несоответствие, и в схему нужно будет внести изменения. Но место установки, выбранное по требованиям законодательных постановлений, легче скорректировать и перенести, чем несколько уже готовых сооружений.
Непременно нужно придерживаться одобренной схемы постройки, и это очень важно, потому что в СЭС принято проверять соответствие уже готового обустройства тому, что располагалось на разрешительном документе. Эта дистанция замеряется и от дома, и от соседского забора. Для этого у них есть и права, предусмотренные законодательством, и специальные нормы, утвержденные на федеральном уровне:
Для этого у них есть и права, предусмотренные законодательством, и специальные нормы, утвержденные на федеральном уровне:
- Закон РФ № 52-ФЗ «О санитарно-эпидемиологическом благополучии населения», принятый в 2008 году;
- СанПиН 2.1.5.980-00 «Гигиенические требования к охране поверхностных вод»;
- СанПиН 2.2.1/2.1.1.1200-03 «Санитарно-защитные зоны и санитарная классификация предприятий, сооружений и иных объектов»;
- СП 31.13330.2012 (ранее СНиП 2.04.02-84) «Водоснабжение. Наружные сети и сооружения»;
- СП 32.13330.2012 (ранее СНиП 2.04.03-85) «Канализация. Наружные сети и сооружения»;
- СП 53.13330.2011 (ранее СНиП 30-02-97);
- Закон о дачах от 2018 года, действующий с 1 января 2019 года.
Минимальное расстояние от септика на участке ИЖС или СНТ согласно нормам
Располагать септик, сливную яму и автономные очистные сооружения следует с учетом расстояний, указанных в СНиП и СанПиН. Если использовать септики Топас, Танк или Тверь как приспособления для биологической или аэрационной очистки, их можно устанавливать даже в подвале жилого дома.
Некоторые из них выдают после переработки воду, пригодную для полива участка. Данные устройства необходимо расположить по отношению к дому с соблюдением всех необходимых норм, учитывая применяемую технологию, объем устройства и тип строения для проживания.
Монтаж конструкции
Правила монтажа
Дистанцию между коммуникационными системами необходимо определить еще на этапе их проектирования. До рядом находящихся трубопроводов необходимо соблюдать и расстояние от колодца канализации, и от точки забора воды. Также в расчетах учитываются дистанции до автомобильных трасс, рядом находящихся сооружений и т. д. Безусловно, нужно учитывать диаметр канализационного трубопровода.
Действовать необходимо по следующему плану:
- Нужно создать четкую схему с учетом требований СНиПа. В этом документе учтены все расстояния, которые описаны выше, в частности от основания здания. А также иные, если они находятся на строительном объекте.
- Определяют, соответствует ли информация в проектной документации графическому плану. Если есть любые отклонения, то проект нужно исправить и проверить заново.
- Выясняют, находятся ли на участке будущей укладки трубопровода оставшиеся старые коммуникационные системы. При этом абсолютно любых, пускай даже это только несколько проводков. Если они выявлены, то планируется проведение работ таким образом, чтобы ничего не было повреждено. Для этого необходимо оставить запас по расстоянию до уже установленных инженерных систем.
При соблюдении данных правил получится смонтировать канализационную систему с учетом СНиП. Если на участке находятся иные конструкции, то они не повредятся, поскольку будут расположены на необходимой дистанции от новых.
В идеальном варианте трубопровод канализации нужно уложить ниже водопроводного. Но не всегда это возможно. Например, из-за особенностей ландшафта. В этом случае можно уложить канализационную систему выше водопроводной, однако все трубы необходимо спрятать в кожухи. При использовании данного способа, даже если произойдет авария и в трубопроводе появится протечка, загрязненная вода не сможет просочиться в почву, она останется в кожухе.
Охранная зона канализационного коллектора
В этом случае не менее важно соблюдать дистанцию. Ведь канализационный коллектор – место с наибольшей концентрацией вредных веществ, и потому требует серьезных санитарно-защитных мер
Такой коллектор – это главный канал водосточной сети, и вода там, конечно, очень грязная.
Водосточные каналы
Ниже в таблице представлено, сколько метров в каждую сторону требуется отступать от канализационного коллектора согласно нормам СП и СНиП. Расстояние, как и в случае с ливневой, напорной и прочими видами канализационных сетей, выражается в метрах.
| До фундаментов ограждений | 3 метра |
| До фундаментов зданий | 5 метров |
| До стройки | 5 метров |
| До деревьев или кустарников | 5 метров |
| При складировании чего-либо | 5 метров |
Определять расстояния в каждую сторону – общий принцип установления охранных территорий, и не только для канализационной сети. У некоторых объектов встречаются особенности.
Например, у линий электропередачи, где охранная зона – это не диаметр, а ровно идущая вдоль линий полоса. Но при этом сохраняется главное – обеспечение безопасности сооружения и окружающих на достаточном расстоянии. Также сохраняется и доступ к объекту.
Городской коллектор
Важно учесть, что охранные зоны водопровода и канализации различаются. Например, от водопровода требуется соблюдать расстояние, как и от напорной канализационной сети, самое большое
В напорной канализации есть насосное оборудование (КНС), которое гонит содержимое. Это значит, при аварии вода распространится дальше, чем в других системах
Водопровод же важно удалить, потому что от него зависит здоровье и жизнь людей
Нормы расположения коммуникаций и строений согласно СНиП (СП)
Даже если охранная зона хозяйственно-бытовой канализации устанавливается индивидуально, инженер вряд ли перейдет минимальный предел. Скорее всего, когда он будет составлять план, установленная им зона канализации для напорной сети будет не меньше 5000 миллиметров от фундамента здания, а для самотечной, включая дождевую, – не меньше 3000 миллиметров.
Строительство канализационного коллектора

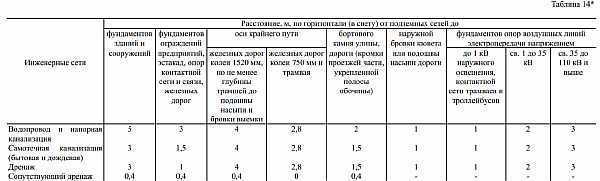

Таблица планировки городских поселений

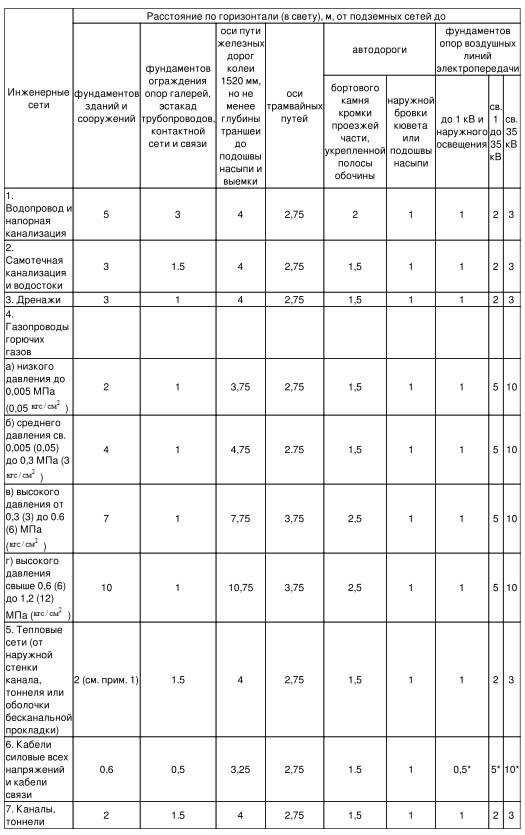

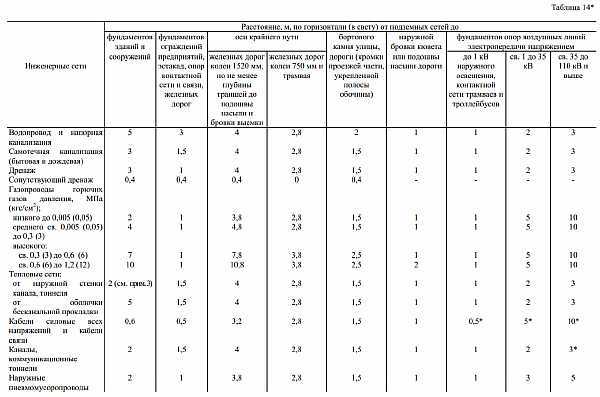

Расстояние от канализации до фундамента здания должно определяться согласно СНиП 2.07.01-89. Застройка и планировка городских и сельских поселений определяется исходя из таблицы, которая содержится в следующем изображении. (ИЗОБРАЖЕНИЕ 4)
Схема монтажа канализации.

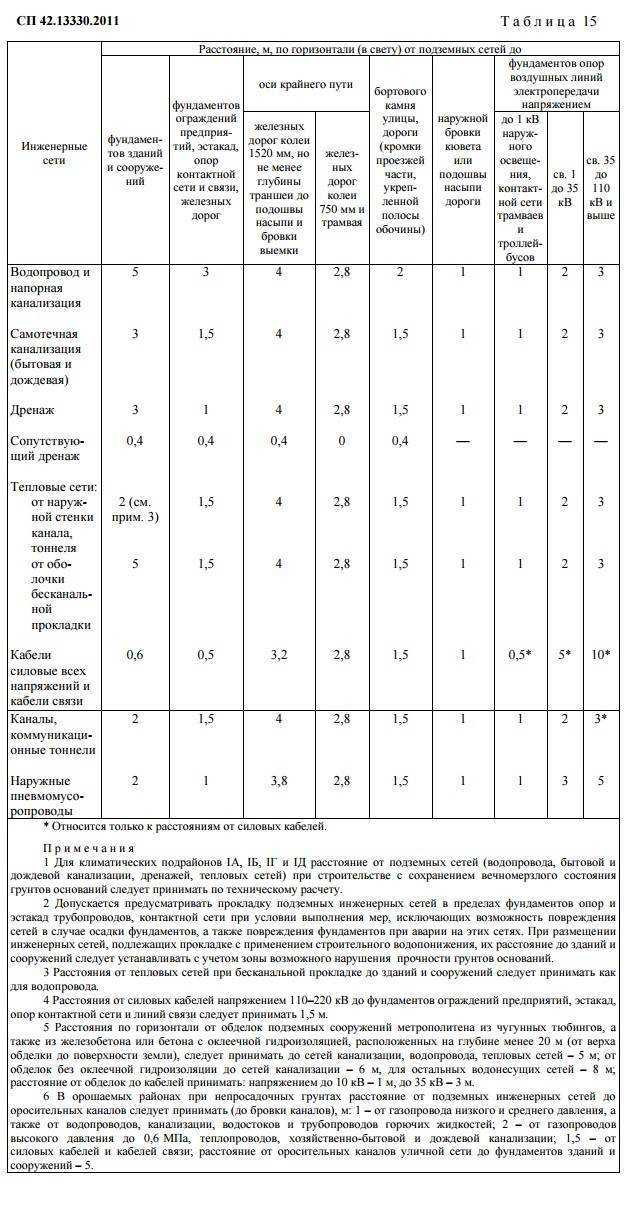

Примечания относятся исключительно к расстояниям от силовых кабелей.
Для климатических подрайонов ІБ, ІГ, ІА и ІД расстояние от подземных сетей (бытовой и дождевой канализации, водопровода, дренажей, тепловых сетей) в процессе строительства с сохранением вечномерзлых расстояний грунтов основания следует принимать исключительно по техническому расчету.
Прокладку подземных инженерных сетей допускается предусматривать в пределах фундамента эстакад, опоры и забора, трубопроводов, контактных сетей – при условии выполнения всех мер, которые исключают возможность повреждения сети в случае, если произойдет осадка фундамента здания, повреждение фундамента здания при аварии на данных сетях. В случае размещения инженерных сетей, которые подлежат прокладке с использованием строительного водопонижения, расстояние их до здания и сооружения необходимо устанавливать с учетом зоны возможных нарушений прочности грунта у основания здания.
При бесканальной прокладке расстояние от тепловых сетей до здания и сооружения необходимо принимать как для водопроводов.
Расстояние от силового кабеля, который имеет напряжение 110-220 киловольт, до фундамента ограждения предприятия, эстакады, забора, опоры контактной сети и линии связи необходимо равняться 1,5 м.
Что еще нужно знать
По горизонтали расстояния от обделок подземного сооружения метрополитена из чугунного тюбинга, а также из бетона или железобетона с оклеечной гидроизоляцией, которое располагается на глубине меньше 20 м (от верха обделки до земной поверхности), необходимо принимать до водопровода, сетей канализации, тепловых сетей 5 м. От обделок без оклеечной гидроизоляции до канализационных сетей – 6 м. Для всех остальных водонесущих сетей – 8 м. Расстояние от обделок кабелей необходимо принимать: при напряжении до 10 кВ – 1 м, от 10 до 35 кВ – 2,5 метра.
Схема монтажа канализационного стока.
При непросадочных грунтах в орошаемых районах расстояние от инженерных подземных сетей до оросительных каналов необходимо принимать (до бровки каналов): 1 м от газопроводов среднего и низкого давления, от водопровода, канализации, водостока и трубопровода горючих жидкостей; 2 м – от газопровода высокого давления до 0,6 мегапаскалей (6 кгс на 1 см²), теплопровода, хозяйственно-бытовой и дождевых канализаций; 1,5 м – от силового кабеля и кабелей связи; от оросительных каналов уличных сетей до фундамента здания и сооружения расстояние должно быть 5 м.
Обустройство технического этажа
Цокольный этаж идеально подходит для размещения любых коммуникаций – даже и электричества и газопровода, если они прокладываются подземным способом. Но главной потребностью обитателей дома всегда является вода. Поэтому первый вопрос, который хозяину придётся решать – это где её брать.
Это может быть и централизованная подача, и водоснабжение от общепоселковой артезианской скважины, и забор воды из индивидуального подземного источника, расположенного на приусадебном участке.
Организация автономного водоснабжения из мини-скважины в доме
Там где есть водопровод, должна быть организована и система отвода стоков, которые в частном доме могут так же сливаться в центральную трубу, либо собираться в септики с последующей очисткой. Поэтому коммуникации, располагаемые в цокольном этаже, прежде всего, включают в себя оборудование и разводку для организации подачи и отвода воды.
Это позволяет сконцентрировать в одном месте все помещения, требующие установки сантехнических приборов и оборудования, работающего за счёт воды. В первую очередь, это водонагреватели (бойлеры) – а затем уже душевые кабины и ванны, стиральные и посудомоечные машины.
Оборудование для подогрева воды
Кухню и санузлы — поближе к воде
Гардеробная с прачечной в подвале дома
Если холодное водоснабжение в доме ещё может быть централизованным, то подача горячей воды в частный сектор из центральной магистрали – это большая редкость. Городские котельные обслуживают многоэтажки и предприятия, а частникам чаще всего приходится решать этот вопрос самим.
Где горячая вода – там и отопление. Чтобы его организовать, в доме должен быть котёл, который может работать на самых разных теплоносителях. Его, кстати, тоже устанавливают в цокольном этаже, в непосредственной близости с бойлером. Так что, как ни крути, в цокольном этаже будут сосредоточены не только коммуникации, но и сопутствующее оборудование.
