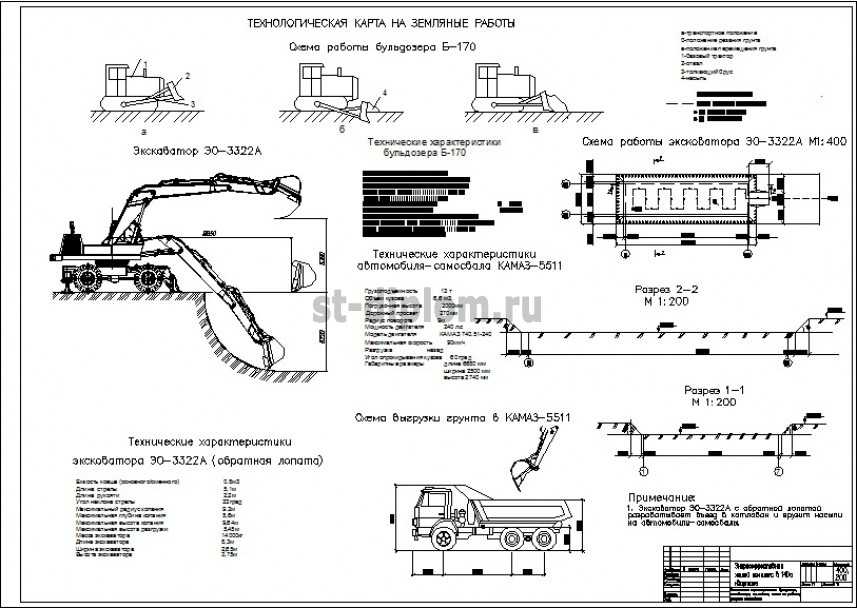

Проектирование технологических процессов земляных работ

Что такое земляные сооружения?

Так называются создаваемые в грунтовом массиве либо возводимые из грунта на поверхности земли инженерные конструкции, подразделяющиеся по длительности их службы — на временные и постоянные.

В числе последних (действующих на постоянной основе) входят интенсивно эксплуатируемые составные элементы возводимых строящихся объектов. Это разного рода выемки и каналы, насыпи железных и автодорог. Сюда же можно отнести дамбы, различные гидротехнические объекты, а также разного рода скважины, предназначенные для водообеспечения.

А что же временные сооружения из земли? Они создаются при возведении так называемого «заглубленного» сектора конструкций либо инженерных сетей. Затем подлежат фрагментарной либо полной ликвидации.

Какое назначение имеют данные объекты?

Они могут быть

ключевыми (собственно, дорожное полотно)
вспомогательными (обеспечивающими процесс ремонта и восстановления работ)
защитными (бермы и нагорные канавы, кавальеры и кюветы).

Отметим, что чаще всего такие действия часто требуются в тех ситуациях, когда идет строительство и ввод в эксплуатацию ЖД и автодорог.

Приходилось ли Вам обращать внимание, что иногда проезжая часть автодорог находится на специально созданной насыпи или в выемке? Это именно тот случай. Стоит еще раз обратить внимание потенциального заказчика на тот факт, что в подавляющем большинстве ситуаций земляные работы почти на 100% механизированы

Когда необходимо поработать вручную — зачистить дно или скорректировать откосы котлована, устроить канавы в реалиях гористой местности, мы всегда находим необходимое количество сотрудников, способных продемонстрировать навыки быстрого ручного труда

Стоит еще раз обратить внимание потенциального заказчика на тот факт, что в подавляющем большинстве ситуаций земляные работы почти на 100% механизированы. Когда необходимо поработать вручную — зачистить дно или скорректировать откосы котлована, устроить канавы в реалиях гористой местности, мы всегда находим необходимое количество сотрудников, способных продемонстрировать навыки быстрого ручного труда

Как определить координаты?

Планово-высотные координаты дна котлована необходимы для точного определения проектной глубины и контуров земляной выемки. Способ передачи отметки зависит от величины заглубления конструкций основания

Для неглубокого

Чтобы проконтролировать выемку грунта котлована глубиной до 2 метров, необходимо передать проектную отметку с нулевого репера на подготовленное земляное основание. Обычно для передачи отметки используется геодезический прибор – нивелир и разметочная рейка.

Процесс выполняется в несколько этапов:

Нивелирная рейка устанавливается на репер (отсчет A), отметка которого известна и по нивелиру отмечается его отсчет. Полученное числовое значение обозначается Нр.
Рейку перемешают на дно котлована и с той же стоянки нивелира берется новый отсчет (B)
Вычисляется разница отсчетов по реперу и дну котловану (H =A — B).

Полученное превышение прибавляется к известной отметке репера и в результате простых арифметических действий получается расчетная отметка дна котлована: Hк=H р + (-) H (м).

Определение для глубокого

В строительной практике в передаче отметки на нижнюю часть выемки высотой более 2 метров задействуют измерительную рулетку со стальной лентой. В процессе одновременно задействованы два нивелира, устанавливаемых на поверхности земли и рабочем горизонте котлована.

Передача проектной отметки производится в следующей последовательности:

Над поверхностью котлована размещают кронштейн с подвешиваемой рулеткой с грузом на конце измерительной ленты.
Первый нивелир размещают на стоянке таким образом, чтобы было видно в визирную трубу нулевой репер с известной проектной отметкой и линию измерительной рулетки. По указанным точкам с помощью нивелирной рейки необходимо взять два отсчета Ар и А 2.
Поворачивая трубу нивелира 1 по направлению мерной ленты рулетки, обеими геодезическими приборами делаются отсчеты В 1 и А1.
Нивелир, расположенный внизу, направляется на нивелирную рейку, расположенную на колышке В нижней части котлована, делает отчет в этой точке.

Аналогичный способ применяется для передачи проектной отметки на любые горизонты здания или сооружения.

Технология ограждения основания

Для того чтобы избежать серьезных последствий, довольно часто используется ограждение котлованов. Для этого применяется технология монтажа шпунтов. Это локализует проседание грунта и исключает его характерные изменения. Они происходят лишь в области ведения строительных работ. Другие здания при таком ограждении оказываются защищены от повреждений и деформаций.

Методика заключается в установке свай, которые изготавливаются из разных материалов. Они находятся рядом друг с другом. Крепление котлована может проводиться с помощью опор в виде временных ограждений. Это касается деревянных свай, которые со временем теряют свою целостность, поэтому используются редко. Всё чаще строители отдают предпочтение металлическим шпунтам, которые могут быть использованы многократно.

Последовательность копки

Кажется, что очень просто выкопать траншею и котлован под фундамент. На самом деле процесс подготовки котлована – дело сложное, требующее учета многих деталей и соблюдения определенного алгоритма.

Необходимо, например, учесть не только глубину, форму сооружения

Также следует обратить внимание на расположение в зоне копки объекты: деревья, коммуникации, постройки, памятники архитектуры. Возможно в связи с их нахождением в непосредственной близости придется увеличить глубину котлована. Потому что по требованиям СНиП, траншея под фундамент возводимого здания должна быть расположена глубже, чем котлован уже построенного

Это позволит избежать давления оказываемого на рядом стоящую постройку, которое может стать причиной ее разрушения

Потому что по требованиям СНиП, траншея под фундамент возводимого здания должна быть расположена глубже, чем котлован уже построенного. Это позволит избежать давления оказываемого на рядом стоящую постройку, которое может стать причиной ее разрушения.

Но самой сложной и опасной частью работы считается подземная копка. Чтобы избежать оползаний почвы и других проблем, необходимо придерживаться определенной последовательности:

Кто разрабатывает проект?

При строительстве без рытья траншей не обойтись. Однако далеко не всегда можно составить их проект самостоятельно. Незнание требований законодательства может привести к административному штрафу, а то и более суровому наказанию.

Составлением проектной документации, оказывающей влияние на безопасность объектов капитального строительства, могут заниматься только ИП или другие юридические лица, имеющие свидетельство о допуске к выполнению работ такого рода.

В их число входят:

Изучение местности и возможности решения поставленных задач в текущих условиях.
Выявление возможных угроз и трудностей, с которыми придется столкнуться при прокладке траншей. При выборе маршрута нужно учесть возможное наличие на пути других коммуникаций, проложенных ранее.

Компания может проводить всю работу самостоятельно или привлекать для этих целей другие организации. Лицо, занимающееся оформлением проекта, отвечает за качество предоставленной документации с учетом действующего законодательства.

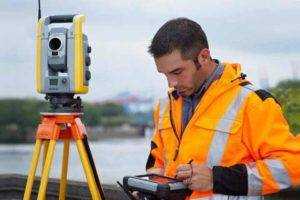

Виды геодезических работ

Геодезические работы необходимы для получения точных параметров при строительстве. К основной деятельности относится съемочный процесс, который предшествует проектированию.

После окончания съемки происходит построение модели, а также аналитика карты в цифровом формате. Кроме этого проводятся ещё некоторые виды работ, последовательность выполнения которых строго соблюдаются.

К геодезическим работам относятся такие виды деятельности:

Разметка площади, от которой зависит дальнейшее развитие проекта. Выполнение картографической схемы происходит в определенном масштабе и вычисления при таком виде работы важны для многоэтажной постройки, для изменения инженерных зданий, и озеленения улиц;
Разбивка территории для строительства необходима для того, чтобы разместить знаки, служащие контролем качества постройки на протяжении всего периода. Такое действие необходимо для чертежей, привязанных к уже имеющейся сети. Полученные результаты должны быть переданы подрядчику и подкреплены запиской и исходными координатами, чертежами с правильной маркировкой.
Контроль параметров сооружения производится на нескольких этапах строительства. Такая съемка позволяет периодически контролировать возводимые здания и их соответствие проекту.

При выполнении контроля в соответствии с требованиями ГОСТ есть диапазон небольших отклонений от установленной нормы.

Составление плана позволяет провести измерения подземной сети. Такое мероприятие необходимо для совмещения всех коммуникаций и обозначение их на карте, когда они уже будут не видны человеческому глазу.

Съемка позволяет увидеть стыковку всех инженерных сетей и проконтролировать их пересечение. Составленная карта дает возможность в будущем провести ремонт и возвести при необходимости дополнительное сооружение без нанесения вреда подземным коммуникациям.

Контроль возможного деформирования постройки производится на протяжении всего строительного процесса и после его окончания. Несколько этапов такой процедуры позволяют прогнозировать осадку здания, наклонение конструкции, крен фундамента. Этапы делятся на начальный, далее проводится через каждые 5 этажей – промежуточный, окончательный и эксплуатационный.

Контроль деформации проводится в двух спектрах, а именно: влияние новой постройки на соседние здания и наоборот. Для точного определения проблемы необходима топографическая съемка.

Важно! Геодезические работы, в особенности, касающиеся крупных построек и новых территорий, должны проводиться профессионалами и экономия бюджета в данном случае не имеет смысла. Все работы проводятся в несколько этапов, которые распределены на весь срок строительства. Есть определённые нормы и правила и следование им обязательно для всех строительных фирм

Есть определённые нормы и правила и следование им обязательно для всех строительных фирм.

Что это такое?

Обратная засыпка углублений представляет собой земляные работы, которые напрямую зависят от объемных размеров строящегося здания, и решают вопрос с утилизацией земли, вынутой из ямы.

Процесс обратной засыпки проводится всегда после окончания земельных работ, устройства фундамента, прокладки и проверки работоспособности коммуникаций, при готовых актах сдачи подготовительных этапов

Засыпка производиться в соответствии с необходимыми мерами предосторожности

Несмотря на то, что засыпание промежутков кажется довольно примитивным процессом, оно должно проводиться с соблюдением строительных нормативов, которые регламентирует СНиП № 3-02-01 (1987 г.).

Зачем нужно засыпать ямы?

Засыпка пазух котлована необходима для того, чтобы:

обеспечивать гидроизоляцию фундамента и подземных коммуникаций;
увеличивать стойкость и прочность фундаментной основы;
беспрепятственно приступать к следующим строительным работам (демонтажу опалубков монолитной заливки из бетона);
закреплять на внешние стены фундамента материалы гидроизоляции и теплоизоляции (происходит утепление);
обустраивать вокруг объекта систему водоотвода и предотвращать попадания сырости в подвал.

Засыпку пазух раньше времени (до затвердения фундамента) можно проводить только тогда, когда прогноз погоды предупреждает о затяжных дождях, так как непогода способна вымыть бетон из заливки основания.

Этапы работ по геодезическому сопровождению, необходимых для полноценной разработки котлована:

разбивка нижнего контура;
разбивка верхней бровки;
предварительная нивелировка дневной поверхности;
перенесение осей здания (сооружения) на дно котлована;
определение объемов земляных масс.

В геодезическую разбивку перед началом строительного процесса также входит проведение исполнительной съемки котлована.

Исполнительная съемка котлована – это вид работ, который включает в себя обработку и предоставление систематизированных данных о реальном состоянии дна котлована, с обозначением высотных колебаний от отметок, прописанных в проекте.

Для того, чтобы достигнуть самой высокой точности в определении объемов проведения земельных работ, необходимо для начала выполнить поверхностную съемку участка, где будет расположен котлован. После получения поверхностной информации в обязательном порядке проводится повторная уточняющая съемка. Данная процедура нужна для понимания того, сколько объема вырытого грунта будет вывезено. Таким образом можно максимально точно просчитать затраты на логистику и заказчик может сэкономить до 20% расходов на дорогостоящих услугах по перевозке земляных масс.

Выполняется исполнительная съемка котлована ООО “ГеоГИС ИНЖИНИРИНГ” в Москве и области сразу после зачистки его дна. Также, наша компания специализируется на выполнении геологических изысканий, геодезических изысканий и экологических изысканиях.

Во время проведения работ такого рода допустимо отклонение в 5 см, поэтому зачистка почвы, зачастую походит ручным способом, что дает возможность существенно уменьшить размеры погрешности. Ведь даже незначительный отход от проекта будет влиять на расход материалов строительства (бетона, песка и так далее).

Для того, чтобы провести исполнительную съемку котлована, специалисты ООО “ГеоГИС ИНЖИНИРИНГ” применяют целый комплекс специального высокоточного геодезического оборудования.

Оборудование для проведения исполнительных съемок котлована:

нивелир;
электронный тахеометр;
наземная лазерная система (лазерный сканер);
приемник – GPS или ГЛОНАСС.

В ходе проведения исполнительной съемки котлована в Москве и области, в письменном виде формулируются параметры его внешнего и внутреннего контуров, размещение осей, непосредственно отметки основания котлована и, конечно же, отклонения от значений в проекте. По окончании проведения съемки составляется подробная исполнительная схема котлована.

Роль плана котлована в рабочей документации

Главная роль плана котлована заключается в том, чтобы определить точные границы и размеры котлована, а также показать расположение будущего фундамента и его конструктивные элементы. Этот план является основой для проведения земляных работ и строительства фундаментной части здания.

Для эффективного строительства необходимо, чтобы план котлована соответствовал требованиям строительных норм и правил. Он должен быть разработан и утвержден опытными инженерами, учитывая особенности грунтов и условия строительства на конкретной территории.

План котлована включает в себя такие элементы, как размеры котлована, точное его расположение относительно границ участка, маркировку технологических отверстий и скважин, а также другие характеристики и специальные конструктивные элементы.

Корректность и точность плана котлована особенно важны для обеспечения безопасности строительства. Неправильное определение границ котлована может привести к серьезным проблемам в процессе строительства и использования здания.

В заключение, план котлована играет центральную роль в формировании рабочей документации и является неотъемлемой частью процесса проектирования и строительства зданий. Он определяет границы и размеры котлована, что позволяет эффективно и безопасно выполнить земляные работы и строительство фундамента.

Как готовится строительная площадка?

Не стоит недооценивать значимость этого этапа, на котором закладываются основы безопасной и (!) продуктивной работы. Наши эксперты всегда продумывают наиболее рациональную схему обустройства стройплощадки.

После этого мы приступаем к ограждению доверенного нам участка, затем расчищаем территорию, при необходимости выполняя эффективный и быстрый снос расположенных на ней строений.

Не стоит забывать о том, что всегда необходимо максимально корректно и грамотно решить вопрос с инженерными сетями, которые в большинстве случаев проходят там, где стояли старые дома.

Защитить территорию от стока поверхностных вод?

Проложить временные коммуникации и дороги?

Обустроить уютные бытовки?

Обеспечить наличие на территории складских помещений?

Позаботиться об организации административного участка?

Все это быстро, качественно и в строго оговоренный срок сделают наши специалисты, имеющие на вооружении достаточное количество техники и соответствующего инструментария.

Виды котлованов

Схемы разбивки траншей, котлованов и насыпей: а – котлована; б – траншеи; в – насыпи на местности без поперечного уклона; г – то же на косогоре; д – определение отметки дна глубокого котлована.

Рытье котлована под фундамент – дело ответственное и не терпит погрешностей. Сегодня все котлованы разделяют по таким признакам:

наличие или отсутствие откосов;
наличие или отсутствие креплений против осыпания грунта;
наклонные или вертикальные, ступенчатые стенки;
котлованы или траншеи (в зависимости от типа фундамента, наличия подвала и прочего).

Чтобы все работы были выполнены правильно, проводится предварительно разработка грунта под фундамент. Эта часть работы включает в себя следующее:

проведение анализа характеристик грунта, который разделяется на скальный, глинистый, песчаный и т.д.;
анализ будущего строения (нагрузки, вес строения, габариты);
расчет глубины котлована;
анализ климатических и сезонных условий.

Цены на рытье котлованов за 1м3

Рытье котлована – цена за куб (руб.) в зависимости от объемов
Вид услуг	до 600 м3	от 600 до 4000 м3	более 4000 м3
Вырыть котлован с утилизацией отработанного грунта на нашей площадке	380	360	340
Рытьё котлована с перевозкой грунта на расстояние менее 500 м на площадку заказчика	150	130	120
Рытье котлована с утилизацией грунта на нашу площадку	от 420 руб.	от 390 руб.	от 370 руб.
Ручная копка котлована и траншей в отвал	600	600	600
Механизированная копка котлована и траншей в отвал	250-450	250-450	250-450
Копка промерзшего грунта вручную	750	750	750
Засыпка траншей и пазух котлованов вручную с уплотнением	500	500	500
Засыпка траншей и пазух котлованов вручную	400	400	400

Проект производства работ по разработке грунта

Зная, что копать, определим, как копать землю под фундамент нашей постройки. Для этого путем расчетов и консультаций нужно получить следующие данные:

Сколько грунта нужно вывезти а, сколько оставить для обратной засыпки. Для чего из геометрического объема котлована (с учетом откосов) вычитаем объем конструкций, которые в нем будут располагаться.

Совет

. Ошибки в расчете объема вывозимого грунта практически неизбежны, поэтому решите, что для Вас будет проще: довезти недостающий грунт или убрать тот, что сразу не вывезли, а в расчете добавьте или уберите 5-7%

Место вывозки лишнего грунта и потребность в технике для работы на отвале. Узнать это можно в администрации. (Вопрос серьезный – за несанкционированную свалку можно получить приличный штраф).
Объем механизированной разработки и объем ручной разработки (доработки) грунта.

Рекомендую: Как нанести фасадную штукатурку на оклеенные пенопластом стены?

Если объем работ значителен, скажем, копка котлована дома с подвалом, стоит нанять экскаватор. Объем ручной доработки, по зачистке дна котлована принимают из расчета слоя в 10 см, снимаемого там, где будут укладываться фундаментные подушки.

Категория грунта. Знать к какой категории относится грунт в месте строительства, Вам потребуется для определения способов разработки. Узнать это можно, из карты грунтов (есть в отделе архитектуры).
Наличие факторов осложняющих работу (старые здания и сооружения, существующие коммуникации и т.д.).

Важно

! До начала земляных работ, свяжитесь с организациями, которые могут иметь коммуникации в районе работ. Уведомления об отсутствии коммуникаций недостаточно: нужна соответствующая запись на выкопировке из ген. плана застройки, заверенная печатью организации

ППР на котлован

На основании выше перечисленных данных, плинируем работы по устройству котлована, траншеи своими руками, определяем состав и характеристики механизмов (при необходимости).

Кроме того, нужно наметить мероприятия по безопасности, рассчитать материалы для крепления откосов, устройства переходных мостиков, лестниц и т.п.

Строительная классификация грунтов

скальный грунт (сцементированный или кристаллизационный);
нескальный грунт (несцементированный).

К первой группе относятся магматические, метаморфические, осадочные, искусственныегрунты. Для них характерны водоустойчивость, прочность при сжатии. Породы нескальных грунтов отличаются раздробленностью и дисперсностью. Соответственно, скальные грунты — трудноподдающиеся дроблению, а нескальные с легкостью можно обрабатывать. В зависимости от содержания частиц песка, пыли, глины и др. несцементированный грунт может называться следующим образом: песок, супесь (супесок), суглинок, глина (см. табл. 1).

Примечание. Прочерк означает, что параметр не нормируется.

Процесс разработки документации

В основе проектной документации лежит задание на проектирование, в котором указываются исходные параметры для реализации проекта. Кроме того, при создании учитываются требования нормативной, а также разрешительной документации. Этапы проектирования оговаривает заказчик вместе с генеральным проектировщиком. Эта особенность находит отражение в задании на проектирование.

С учетом сложившейся практики имеются рекомендации в отношении определения стадий проектирования. Для Москвы предусмотрено пять уровней сложности сооружений, с учетом чего и устанавливаются этапы разработки проектов:

Рабочая документация и проекты для сооружений с 4 по 6 категории, а также для зданий 3 категории, возводимых по персональному проекту.
Рабочая и проектная документация для зданий с 1 по 3 категории, а также объектов, возводимых по типовым проектам.

По решению муниципального органа по архитектуре и градостроительству сооружение может быть отнесено к уникальным с последующей разработкой персонального похода в вопросе проектирования. Такое возможно в следующих случаях:

Особая социальная значимость.
Расположение объекта на значимой территории.
Технически сложное сооружение.

При изучении вопроса разработки проекта стоит различать два типа документации:

На возведение зданий гражданского и жилищного назначения.
На строительство сооружений, зданий и других объектов производственного характера.

Алгоритм разработки проектной документации имеет следующий вид:

Выпускается приказ.
Формируется задание с последующей передачей главному проектировщику.
Составляется проектная документация с учетом полученных исходных параметров.
Готовый документ передается для согласования.

В период создания задания проектировщик и заказчик определяют правила, согласно которых будет оформляться проект. Здесь учитывается уровень сложности и структура документа. На завершающем этапе принимается решение в отношении последовательности согласования готовых бумаг

Ключевое внимание уделяется срокам выполнения работ по созданию проекта и последующему строительству

Порядок разработки проектной документации относится ко всем субъектам, которые имеют разрешение на подготовку проектов.

Какая техника используется при выполнении задачи?

Засыпка пазух проводится только после того, как был выполнен монтаж фундамента и укладочные работы. Для этого углубления засыпаются вручную, с помощью бригады рабочих или осуществляются специальной техникой, которая доставляет, выгружает, уплотняет, и целесообразна для ее использования на больших строительных объектах.

Со значительными объемами работы эффективно и быстро справляются:

погрузчики;
экскаваторы;
бульдозеры;
самосвалы.

Специальный транспорт, используемый в строительстве, должен соответствовать функциональным характеристикам, быть исправным и работать, в соответствии с правилами по охране труда и технике безопасности.

Механизмы и технику необходимо выбирать по состоянию грунтовой смеси – ее однородности и влажности. Несмотря на помощь транспорта, обязательно требуется ручная утрамбовка углублений, так как ее нужно выполнять послойно.

Механическое утрамбовывание делают специальными машинами:

гидромолотом «Раммер», СП-62 и 71;
электрическими трамбовками ИЭ-4502А;
виброплитами ДУ-90, 91;
катками ДУ-54М, 58А.

К работе привлекают экскаваторы таких моделей, как:

ЭО-3123;
4225, 2621В-3;
а также его разновидности (например, планировщики ЭО-3532А, УДС-114).

Экскаватор-погрузчик (к примеру, Volvo L45B) выполняет задачи быстро и качественно. При огромных строительных площадях работы выполняет фронтальный погрузчик.

Разработанные в карьере смеси для засыпки, доставляются к месту КамАЗом-6520. Этот самосвал загружается с помощью экскаваторов и землекопов.

Из бульдозеров к процессу привлекают:

Б170М1.03ВР;
ДЗ-42, 190.

Катки уплотняют верхние слои грунта.

Необходимость в транспорте и его количество определяется проектом производства, и зависит от конструкций, объема задач и планируемой продолжительности процесса.

Послойная засыпка грунта должна быть следующей:

супесь, суглинки – до 60 см;
глины – не больше 50 см;
песка – до 70 см.

Коэффициент плотности определяется инженером, и приводится к значению К = 0,98, при этом время, положенное на уплотнение, должно составлять 20 с. Засыпку проводят в направлении от фундамента к краю откоса. Трамбовка машиной или вручную всегда перекрывает предыдущий след на 20 см.

В зоне работы машин, строители, землекопы, а также водители транспортных средств должны соблюдать правила безопасности, и сохранять безопасное расстояние при разгрузке грунта (1 м от края котлована). Все рабочие обязаны иметь допуск к работе и управлению машинами.

Самым распространенным способом засыпки является механический способ, который осуществляется с помощью бульдозера, ручной доработки и дополнительного уплотнения виброплитами.

Как определить правильное местоположение плана котлована

Определение правильного местоположения плана котлована играет важную роль в составлении рабочей документации для строительных работ. Правильное определение местоположения котлована позволяет гарантировать безопасность работников и успешное выполнение строительных проектов.

Для определения местоположения плана котлована необходимо учесть несколько факторов:

1. Геологическую и гидрологическую ситуацию: перед началом строительства необходимо изучить геологические карты, провести исследования почвы и грунта на участке строительства. Это позволит определить возможные геологические и гидрологические проблемы и выбрать безопасное место для котлована.

2. Расположение коммуникаций: перед началом строительства необходимо собрать информацию о расположении подземных коммуникаций, таких как газопроводы, водопроводы, канализационные системы и электрические линии. Это поможет избежать повреждения коммуникаций и связанные с этим проблемы.

3. Учет плановых ограничений: необходимо учитывать плановые ограничения, установленные местными органами власти. Это могут быть ограничения по зоне строительства, воздушным трассам или наличие культурных или исторических объектов.

4. Расстояние до соседних зданий: необходимо учитывать расстояние до соседних зданий и сооружений. Это позволит избежать повреждения соседних строений при проведении строительных работ.

Безопасность окружающей среды: при определении местоположения котлована необходимо обратить внимание на окружающую среду, такую как наличие водоохранной зоны, защищенных видов растений или животных. Необходимо учитывать требования к охране окружающей среды и выбрать место, которое минимально влияет на окружающую среду

Учитывая все вышеперечисленные факторы, можно определить правильное местоположение плана котлована. Это позволит предотвратить возможные проблемы и обеспечить успешное выполнение строительных работ.

Очистка площадки

Обноска фундамента.

Первым делом необходимо провести на участке генеральную уборку, то есть тщательно очистить поверхность почвы от разного мусора. Далее осуществляется удаление имеющихся деревьев, кустарников и их корневой системы. Если на участке есть долгожители – старые деревья большого диаметра, – то лучше расположить фундамент в другом подходящем месте, так как вырубка деревьев такого масштаба занимает очень много времени и сил. Следующим действием будет снятие верхнего плодородного пласта земли. Толщина срезаемого слоя варьируется от 10 до 30 см, это значение зависит от почвы на участке, точнее ее вида (глинистого, торфяного или др.). Этот слой земли вам еще пригодится, так что не стоит от него избавляться. Во время строительства землей можно будет засыпать фундамент, вернее пространство внутри него, либо использовать ее для обновления примятой поверхности грунта вокруг дома. Чтобы дерн не мешал проведению строительных работ, его укладывают в углу участка либо сразу на том месте, где планируется устройство огорода (сада).

Схема разметки площадки.

А теперь подробнее о нескольких видах грунта:

например, глинистый грунт. Наличие такой почвы на участке под строительство подразумевает устройство отдельной песчано-гравийной подушки;
суглинистый грунт и супесчаный также требует обустройство дополнительного слоя (подушки). А если после того, как выполнен срез дерна, вы обнаружили песчаную почву со средним или крупным зерном (или мелким камнем), то дополнительного песчаного слоя не потребуется. Такой вид грунта подходит для устройства фундамента без дополнительной обработки;
самым сложным и затратным в финансовом отношении является грунт торфяного либо илистого характера. Такое основание для устройства фундамента не годится. Его нужно полностью обновить.

В таком случае лучше всего обратиться за помощью к специалистам. У них есть возможности, позволяющие провести геологическую экспертизу грунта, после чего принять решение, какой состав необходим для того, чтобы основание вашего дома было надежным и безопасным. Еще одним важным фактором является глубина промерзания почвы на участке. От ее значения будет зависеть глубина залегания устраиваемого фундамента. За основу берется среднее значение, характерное для данной местности.

Это интересно: Как выровнять фундамент — теория и практика

Технология разработки

Разработка котлована всегда начинается с анализа участка и составления нормативной документации. Так, сначала берут пробы грунта, и делают геологический разрез.

После проведения этих экспериментов у вас будет ясное представление про грунты, что есть на этом участке, их несущую способность и плотность.

Копка котлована и вывоз грунта на самосвалах

Дальше берутся за составления ТТК, заключение договоров с фирмами, разработку производственных проектов и актов. Ну а следующий этап – это непосредственно начало работы.

Этапы работы:

Отмечаем участок под котлован.
Срезаем бульдозером верхний растительный слой (до 30 см)
Начинаем разработку котлована с помощью экскаватора.
Снимаем первый слой грунта.
Организовываем подъезды для техники, по которым можно будет запустить вывоз грунта.
Продолжаем работу, пока не дойдем до нужной глубины.
Параллельно укрепляем откосы тем или иным способом.
После завершения разработки котлована завершаем вывоз всей массы грунта и начинаем засыпать подушку под фундамент.

Как видим, ничего особенно сложного в этом процессе нет, однако непосредственно во время работы нужно быть предельно осторожным и следовать всем инструкциям, что указаны в документации.

Срезка растительного слоя выполняется бульдозерами. Это обязательный процесс, даже если ваш фундамент практически не углублен. Разработка ведется экскаваторами с лопатами. Они выполняют основную работу. Рабочие же доделывают за ними недочеты, укрепляют откосы, помогают организовать вывоз грунта, прокладывают подъездные пути и т.д.

Отдельно отметим процедуру, по которой выполняется вывоз грунта. Вывозить разработанную землю надо быстро и эффективно. В противном случае скорость разработки котлована упадет в несколько раз.

Для нормальной работы за каждым экскаватором закрепляется минимум два грузовика. Они посменно работают, как накопители для грунта. Как только самосвал будет заполнен, он тут же едет на место отгрузки земли, а его позицию заменяет следующий.

Таким образом, можно заставить экскаватор работать всю смену практически без остановок, тем самым существенно повысив его производительность.

Если точка отгрузки грунта находится далеко, то закрепленных грузовиков может быть не два, а три или даже больше. Тут все уже зависит от возможностей застройщика и конкретных условий на участке.
