Как сделать своими руками?
Данный метод возведения опорной конструкции под сооружения лишь в редких случаях нуждается в проведении земляных работ. Для большинства земляных участков деревянные и металлические столбы можно установить собственноручно, вбивая их в землю.
Для монтажа винтовых свай к работе привлекают 3-4 человек, чья сила необходима для вкручивания столба ниже глубины промерзания почвы.
Что понадобится для строительства?

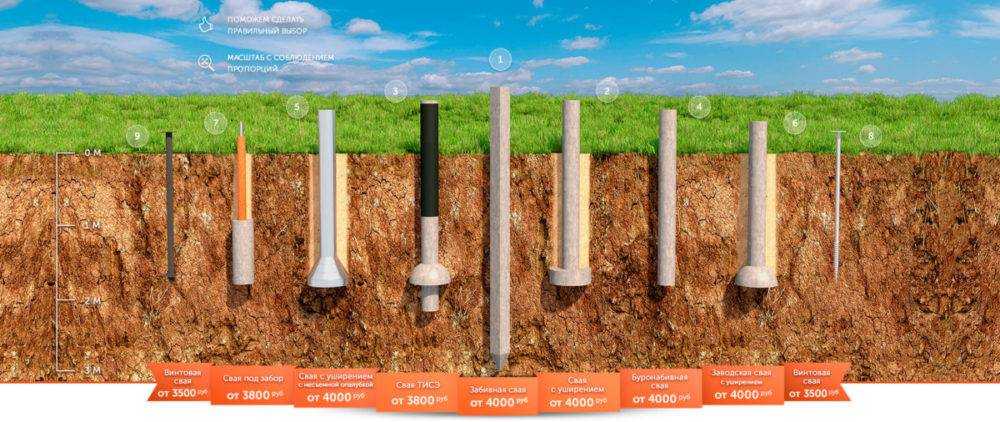

В первую очередь, строителю нужно определиться с выбором свай. Между собой изделия различаются по таким параметрам:
- Материал: дерево, металл, железобетон.
- Форма сечения: круг, прямоугольник, пирамида.
- Устройство: полые и полнотельные.
Выбор основывают на геологических и климатических условиях участка, а также на экономической обоснованности проекта.
Под небольшую теплицу вкрутить сваи можно без использования специальной техники. Но основное назначение лопастей – уплотнять почву при прокручивании, тем самым обеспечивая устойчивость фундамента и сооружения, возведенного на нем.
Для строительства также понадобятся:
- леска и деревянные колья для разметки участка;
- строительный уровень, рулетка;
- молоток, ножовка;
- ручной бур, лопата;
- металлический лом, рычаги;
- цемент, песок;
- болгарка.
Выбор участка
Сваи возводят непосредственно под стенами теплицы. Парники обычно устанавливают в местах, куда большую часть суток попадают солнечные лучи, обеспечивающие полноценный фотосинтез растений. Как правило, размер и форма теплицы определяются параметрами участка и потребностями владельца.
Не рекомендуется размещать сооружение в тех местах, где грунтовые воды пролегают близко от уровня поверхности земли. В противном случае застройщику придется принять дополнительные меры по дренажу участка.
Для этого снимается верхний слой почвы, устраивается песчано-щебневая подушка, а сверху нее укладывается массивом плодородный грунт.
Пошаговая инструкция по установке винтовых свай
В начале строительства подготавливают место для фундамента:
- размечают участок по размерам будущей теплицы;
- определяют места для установки свай, начиная с угловых точек.
Дальше строительство ведут по такому алгоритму:
- Перед вкручиванием свай в установленных местах выкапывают шунты в грунте на глубине 0,5 – 0,7 м. Для упрощения работы можно воспользоваться ручных буром.
- Ввинчивание свай начинают с угловых точек. Для работы на конце сваи предусмотрены технологические отверстия, сквозь которые продевается металлический лом. На его концы с двух сторон надеваются трубы, которые послужат рычагами.
- Балку нужно вкрутить в землю на глубину не меньше уровня промерзания почвы. Работа ведется до тех пор, пока балка не перестанет входить в землю, потому что уперлась в твердые породы. Только так фундамент обеспечит нужную опору.
- После угловых свай, устанавливают остальные балки, вкручивают их строго по вертикали. Для точности замеров используют магнитный уровень, который крепится к стволу сваи, чтобы обеспечить равномерное распределение нагрузок. Отклонения на уровне в процессе вкручивания не должны превышать 2 градусов.
- Когда сваи достаточно глубоко вошли в землю, на поверхности остаются их выступающие части. Концы балок нужно срезать, оставляя приблизительно 10 см над уровнем земли.
- Пустотелые сваи нужно заполнить цементным раствором, который вытеснит кислород из конструкции, тем самым обеспечивая коррозионную стойкость.
Когда установка фундамента завершена, на концы свай приваривают уголки. Как видно из описанной методики, установить сваи под поликарбонатную таблицу можно своими руками, а строительные работы не займут больше 1-2 дней.
Поликарбонат имеет отрицательную характеристику – при низких температурах материал становится крайне хрупким
Чтобы обеспечить устойчивость и надежность фундамента под теплицу, важно предусмотрительно опустить сваи ниже глубины промерзания почвы
Для Московской области эта величина в среднем равна 1,2 м, а в северно-западных регионах – 1,5 м. Для строительства рекомендуется уточнять конкретное значение для местности.
Процедура монтажа винтовых свай для теплицы — в видео:
Все, что необходимо знать об устройстве и возведении свайного фундамента, найдете здесь.
Рекомендации для надежного фундамента из железных труб
- Следует позаботиться о том, чтобы армирование углов было выполнено максимально качественно. Необходимо забивать предварительно подготовленную арматуру и в сам угол, и непосредственно в тех местах, которые по той или иной стене максимально приближены к месту их пересечения.
- Гидроизоляция фундаментной плиты подразумевает заливку 5-10 см тощего бетона. Тощим он называется из-за присутствия большого количества щебня и малого цемента. Получается основание бетонной фундаментной плиты, и только сверху заливается основная часть фундаментного основания.
- Если вы не знаете, какая нужна арматура для ленточного фундамента – воспользуйтесь услугами специалистов. Они проведут расчеты арматуры, которая будет выдерживать все нагрузки здания.
- В случае расположения постройки в районе с резкими перепадами температуры или в регионе с неустойчивым типом грунта желательно выполнять устройство монолитной фундаментной плиты из нескольких элементов, скрепленных деформационными швами.
- Чтобы шведская фундаментная плита не деформировалась от влаги и мороза – должна присутствовать дренажная система по всему периметру фундамента.
- В процессе установки фундамента возникает вопрос: «Можно ли сваривать арматуру для фундамента»?
Сваривание арматуры возможно только в определённых случаях, ведь сама технология весьма специфична и имеет негативные последствия. Сварка металла ведет за собой частичное нарушение своей структуры, а значит снижается прочность и жесткость конструкции.
Важно, чтобы после заливки бетоном трубный фундамент полностью застыл. Чтобы он быстрее «схватился» – запрещается проведение любых работ на строительных площадках. Для полного застывания раствора требуется не менее двух недель
Для полного застывания раствора требуется не менее двух недель
После истечения срока он становится достаточно крепким для установки деревянных или каркасных конструкций
Для полного застывания раствора требуется не менее двух недель. После истечения срока он становится достаточно крепким для установки деревянных или каркасных конструкций.
Недостатки
Состав и разновидности а/ц труб
Состав а/ц труб:
асбест (15%) + портландцемент (85%) + вода.
Разновидности:
Асбестовые трубы выпускаются 2 видов: напорные и безнапорные. Безнапорные а/ц трубы предназначены для создания сетей безнапорной канализации, вентиляции и т.п., где транспортируемая среда подается без давления. Имеют маркировку БНТ. Напорные а/ц трубы более прочные и используются в условиях повышенного давления (6-9атм). Маркировка ВТ.
Безнапорные асбестоцементные трубы
| Асбестоцементная безнапорная труба | Длина, мм | Внешний диаметр D, мм | Внутренний диаметр d, мм | Вес, кг | Цена, руб./шт. |
| А/ц труба БНТ-100 | 3950 | 118 | 100 | 24 | 360 |
| А/ц труба БНТ-150 | 3950 | 161 | 141 | 37 | 580 |
| А/ц труба БНТ-200 | 3950 | 211 | 189 | 64 | 1210 |
| А/ц труба БНТ-200 | 5000 | 204 | 184 | 74 | 1310 |
| А/ц труба БНТ-250 | 5000 | 252 | 228 | 94 | 1780 |
| А/ц труба БНТ-300 | 5000 | 295 | 269 | 121 | 2560 |
| А/ц труба БНТ-400 | 5000 | 388 | 356 | 199 | 4000 |
| А/ц труба БНТ-500 | 5000 | 508 | 454 | 359 | 7600 |
Напорные асбестоцементные трубы
| Асбестоцементная безнапорная труба | Длина, мм | Внешний диаметр D, мм | Внутренний диаметр d, мм | Вес, кг | Цена, руб./шт. |
| А/ц труба d 100 ВТ-9 | 3950 | 122 | 100 | 45 | 760 |
| А/ц труба d 150 ВТ9 | 3950 | 168 | 141 | 67 | 1110 |
| А/ц труба d 200 ВТ-6 | 5000 | 224 | 200 | 123 | 1670 |
| А/ц труба d 200 ВТ-9 | 5000 | 224 | 196 | 142 | 2010 |
| А/ц труба d 300 ВТ-6 | 5000 | 324 | 292 | 199 | 3190 |
| А/ц труба d 300 ВТ-9 | 5000 | 324 | 286 | 217 | 3970 |
| А/ц труба d 400 ВТ-6 | 5000 | 427 | 385 | 333 | 5310 |
| А/ц труба d 400 ВТ-9 | 5000 | 427 | 377 | 390 | 6570 |
| А/ц труба d 500 ВТ-9 | 5000 | 528 | 466 | 637 | 7550 |
Что понадобится для строительства
Перед началом работ необходимо закупить строительные материалы и проверить наличие нужных инструментов. При сооружении свай из канализационных пластиковых труб не обойтись без следующего инструментария:
- Штыковая, совковая лопата, земляной бур.
- Болгарка или ножовка для резки и выравнивания вкопанных труб по высоте.
- Бетономешалка или строительный миксер, или емкость для замешивания раствора, ведро, мастерок.
- Уровень, рулетка, колышки и шнурок, молоток, маркер или скотч.
Необходимо запастись следующими материалами:
- Пластиковые трубы нужного типа и количества. Диаметр труб выбирают в зависимости от типа грунта, нагрузки и глубины заложения столба (существуют таблицы, связывающие эти параметры). В среднем это 110-180 мм.
- Цемент марок М500 или М400.
- Песок, мелкий щебень.
- Арматурные пруты (длина на 0,5 м больше длины трубы, сечение 10-12 мм). Внутрь каждого столба перед заливкой опускают конструкцию, связанную из 3-4 прутьев. Потребуется проволока для вязания, а также анкерные болты или пластины.
- Для разметки нужны колья (можно изготовить из деревянных брусков).
О фундаменте из труб ПВХ для веранды в следующем видео:
Технология работ

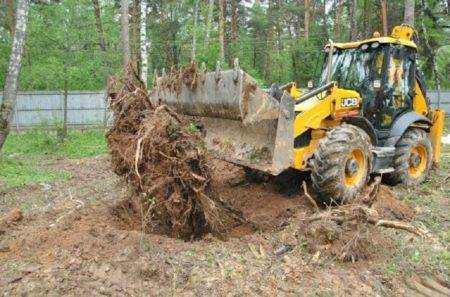

Отведенный под застройку участок следует очистить от мусора и растительности, тщательно спланировать. По периметру здания вбиваются колья, которыми отмечают углы здания и места нахождения ям
Колья соединяются строительным шнуром. Пластиковые трубы нарезаются по размерам, при этом важно помнить, что длина одного столба должна быть больше чем глубина промерзания грунта
Бурение под сваи
Скважины под столбы из пластика бурят также как для буронабивных свай (эти фундаменты имеют сходную технологию обустройства). Сваи и столбы представляют отдельные опоры, которые воспринимают нагрузку от здания. Сваи можно заливать в несъемной опалубке, практически по тому же типу, что и столбы. Не следует забывать, что размер скважины должен быть больше диаметра трубы минимум на 5 см.
Если столб будет возводиться с уширением в нижней части, следует при бурении скважин выполнить подобное уширение в грунте.
Допускается выполнять бурение скважин для всех столбов фундамента одновременно, но этот способ подходит только для крепких грунтов. В осыпающихся грунтах лучше всего выполнять бурение скважины, установку пластиковых труб (опалубки) своими руками и бетонирование, последовательно для нескольких опорных столбов.
Далее столбчатый фундамент своими руками выполняют по следующей схеме:

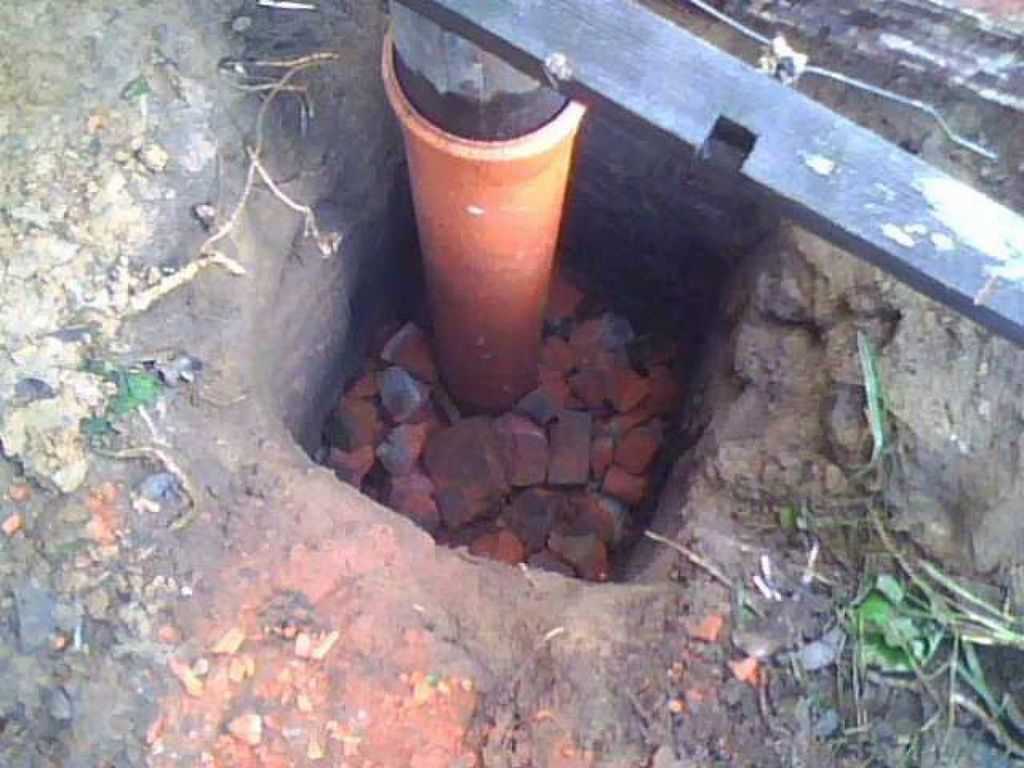

- Нарезанные по размеру трубы ПВХ устанавливают в приготовленные заранее скважины в качестве опалубки. Для формирования уширения на концах труб укрепляется скотчем пластиковый или полиэтиленовый пакет достаточного размера – при заполнении бетонной смесью, пакет пример форму заранее приготовленного в грунте уширения.
- Трубы ПВХ для устройства опалубки столбов своими руками, следует тщательно выставить в скважинах на одном уровне, проверяя вертикальность лазерным строительным уровнем.
Армирование и заполнение бетоном
Армирование опалубки из пластиковой трубы выполняется несколько иначе, чем для буронабивной сваи. В пластик вставляются арматурные прутья, которые сгибаются на конце под 90 градусов в случае, если столбы возводят с уширением. Под легкие постройки, когда уширение опор не предусматривается, достаточно использовать обычную ребристую арматуру из стали.
Далее выполняют заливку бетонной смеси внутрь пластиковой опалубки своими руками. Заливать столб бетонной смесью следует в два приема: сначала бетонируют уширенную пятку, для чего заливают часть бетона и поднимают оболочку. Бетонная смесь заполняет пластиковый пакет, образуя уширение основания. Затем бетонирование конструкции продолжают, вливая бетонную смесь до тех пор, пока оболочка опалубки (трубы) не будет заполнена до верхней отметки.
Посмотрите видео, как заливать бетон в сваю своими руками.
Сверху опорного столба (сваи) устанавливают специальное устройство (шпилька) для крепления конструкций навесного ростверка или стен. Время застывания бетонной смеси в пластиковой опоре не превышает нескольких дней, за это время верхушку столба следует увлажнять и прикрыть полиэтиленом.
Ростверк
Буронабивные сваи и столбчатое основание фундамента требуется обустраивать с возведением единого несущего пояса, которым является ростверк. Столбы и сваи могут обустраиваться навесным ростверком, который изготавливается из легких материалов, выполняя заградительную и декоративную роль. Более мощным наземным ростверком соединяют столбы (сваи) для устройства отделки наружных поверхностей тяжелыми облицовочными материалами, а также для обеспечения сбережения тепла, защиты от повышенной влажности и низкой температуры в зимнее время.
Посмотрите видео, как произвести устройство ростверка.
Ростверковым поясом объединяют опоры такого типа, как сваи и столбы. Наземный ростверк по столбчатому основанию может быть возведен из монолитного и сборного железобетона, кирпича и бутового камня. Тяжелый ростверк потребует возведения отдельной ленточной опоры мелкого заглубления.
В данной статье опишем еще одну разновидность столбчатого фундамента с применением несъемной опалубки из пластиковых труб (ПВХ) для внешней канализации.
Пошаговое руководство создания столбчатого фундамента собственными руками
Технология выполнения столбчатого фундамента на основе ПВХ-конструкций проста. Работы можно выполнить без специалистов. Технология следующая:
- если предполагается монолитный ростверк, предварительно выставляется опалубка. Из опоры делается небольшой запас металлических прутков каркаса, высотой до 0,5 м;
- монтаж навесного сооружения на фундаментные опоры требует крепежа;
- выполнять бурение скважин разрешается одновременно. Но это позволительно только для стабильных типов почвы. В остальных случаях, рекомендуется делать скважины последовательно, предотвращая обвал.
Допустимая нагрузка на столб
Допустимая нагрузка на конструкцию столба зависит от типа почвы, на котором выполняется строительство. Для определенного диаметра трубы предполагается собственное значение нагрузки. Лучше видно из таблицы.
| Диаметр, мм | Нагрузка, тонны, для песчаных почв, глинистых с глубиной заложения | Нагрузка, тонны, для песчаных почв, глинистых с глубиной заложения | ||||
| 0,5 м | 1 м | 1,5 м | ||||
| песчаная | глина | песчаная | глина | песчаная | глина | |
| 110 | 0,2 | 0,2 | 0,2 | 0,3 | 0,2 | 0,3 |
| 250 | 0,8 | 1,2 | 1,0 | 1,4 | 1,2 | 1,7 |
| 315 | 1,4 | 1,9 | 1,6 | 2,3 | 1,9 | 2,7 |
| 400 | 2,2 | 3,1 | 2,7 | 3,7 | 3,1 | 4,3 |
| 600 | 5,1 | 7,8 | 6,1 | 9,3 | 7,9 | 10,9 |
Инструменты, стройматериалы
Рекомендуется подготовить инструменты:
- строительный миксер или бетономешалку для создания цементно-песчаного раствора;
- болгарку для нарезки металлических прутков;
- бур с диаметром под трубопровод с раструбом;
- лопату;
- молот;
- деревянные колышки, строительный шнур, рулетку для разметки территории;
- уровень для проверки горизонтальной ровности. Лучше гидроуровень;
- мастерок, шпатель;
- емкость для замеса бетона.
В строительном маркете покупают такие расходные материалы:

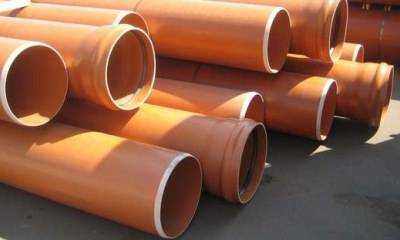

- пластиковые ПВХ- трубы, лучше оранжевые;
- сухой цемент, марки М400, М500;
- песок;
- анкерные болты;
- проволоку;
- деревянные колышки;
- металлические прутки для армирующего каркаса.
Подготовительный процесс
На подготовительном этапе выполняются земляные работы. Определяется глубина промерзания грунта, уровень залегания подземных водных пластов. Территория очищается от мусора, растительности, деревьев. Поверхность разравнивается под строительство.
Подготовка
Нанесение разметки
Предварительно рекомендуется создать проект на обычном листке бумаги. Можно заказать проектную документацию у профессионалов. Они учтут глубину промерзания грунта и залегания подземных вод, проведут геологическую экспертизу почвы.

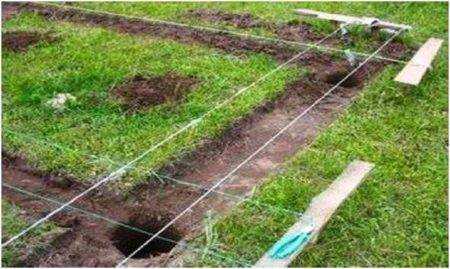

Разметка на строительной площадке выполняется строго по проекту. По углам будущего капитального строения устанавливаются деревянные колышки. Натягивается строительный шнур. По периметру дома, на расстоянии 1,5-2 м, в местах пересечений делают разметку под столбцы.
Разметка
Технология изготовления столбчатого фундамента
Технологический процесс закладки столбчатого типа основания требует четкой последовательности работ. Выполняется в несколько этапов.
Бурение скважин, установка свай
Пошаговая инструкция создания свай: по разметке, буром выполняются скважины. Глубина — выше 0,25 м от отметки промерзания грунта. Ширина — на 70 мм больше сечения пластикового трубопровода.
Создание скважин
Бетонирование труб

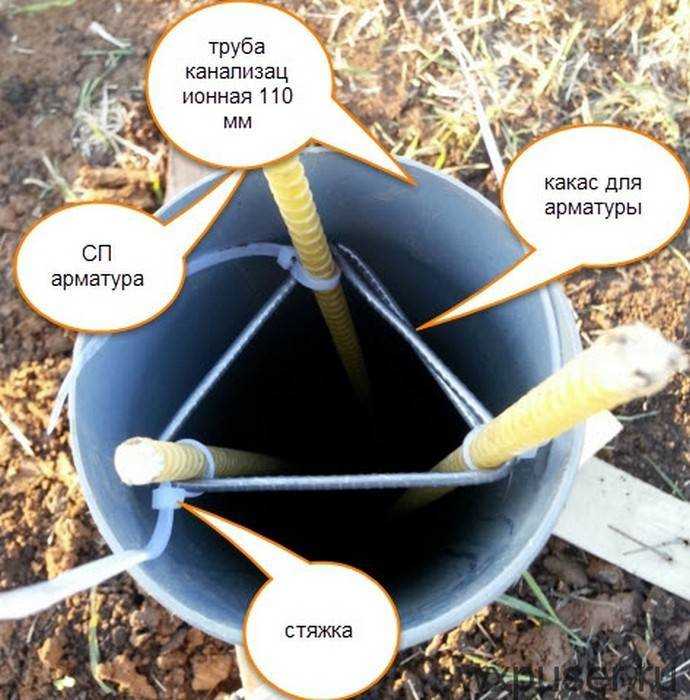

Предварительно выполняется армирование конструкции. В пластик вводят металлические прутки. Если предполагается уширение, они на конце сгибаются под 90 градусов. Для фундамента легковесных строений можно просто вставить ровные прутья.
Применяются прутки, сечением 10-12 мм, образующие ребра каркаса. Более тонкие прутки сгибаются в хомуты. Вязальной проволокой к ним фиксируются прутья. Диаметр будущего армирующего каркаса должен быть таким, чтобы после выполнения монтажных работ стержни отставали от трубы на 3 см.
Заливка цементно-песчаного состава проводится в несколько этапов:
- выполняется бетонирование уширенной пятки путем заливки небольшого количества бетона и поднятия трубы. Раствор, заполняющий пакет, застынет;
- получится небольшое расширение по периметру будущей опоры. Потом полость трубы доверху заполняют бетоном;
- сверху опорного элемента выполняется крепление шпильки. Она фиксирует ростверк или стену.
Бетонный состав в трубопроводе полностью высохнет через несколько суток. На протяжении этого времени, верх опоры регулярно увлажняется. Покрывается полиэтиленом.
Заливка бетонного раствора
По завершении работ, на опорные элементы выполняется установка деревянного или металлического ростверка.
Технология работ
Отведенный под застройку участок следует очистить от мусора и растительности, тщательно спланировать. По периметру здания вбиваются колья, которыми отмечают углы здания и места нахождения ям
Колья соединяются строительным шнуром. Пластиковые трубы нарезаются по размерам, при этом важно помнить, что длина одного столба должна быть больше чем глубина промерзания грунта
Бурение под сваи
Скважины под столбы из пластика бурят также как для буронабивных свай (эти фундаменты имеют сходную технологию обустройства). Сваи и столбы представляют отдельные опоры, которые воспринимают нагрузку от здания. Сваи можно заливать в несъемной опалубке, практически по тому же типу, что и столбы. Не следует забывать, что размер скважины должен быть больше диаметра трубы минимум на 5 см.
Если столб будет возводиться с уширением в нижней части, следует при бурении скважин выполнить подобное уширение в грунте.
Допускается выполнять бурение скважин для всех столбов фундамента одновременно, но этот способ подходит только для крепких грунтов. В осыпающихся грунтах лучше всего выполнять бурение скважины, установку пластиковых труб (опалубки) своими руками и бетонирование, последовательно для нескольких опорных столбов.
Далее столбчатый фундамент своими руками выполняют по следующей схеме:
- Нарезанные по размеру трубы ПВХ устанавливают в приготовленные заранее скважины в качестве опалубки. Для формирования уширения на концах труб укрепляется скотчем пластиковый или полиэтиленовый пакет достаточного размера – при заполнении бетонной смесью, пакет пример форму заранее приготовленного в грунте уширения.
- Трубы ПВХ для устройства опалубки столбов своими руками, следует тщательно выставить в скважинах на одном уровне, проверяя вертикальность лазерным строительным уровнем.
Армирование и заполнение бетоном
Армирование опалубки из пластиковой трубы выполняется несколько иначе, чем для буронабивной сваи. В пластик вставляются арматурные прутья, которые сгибаются на конце под 90 градусов в случае, если столбы возводят с уширением. Под легкие постройки, когда уширение опор не предусматривается, достаточно использовать обычную ребристую арматуру из стали.
Далее выполняют заливку бетонной смеси внутрь пластиковой опалубки своими руками. Заливать столб бетонной смесью следует в два приема: сначала бетонируют уширенную пятку, для чего заливают часть бетона и поднимают оболочку. Бетонная смесь заполняет пластиковый пакет, образуя уширение основания. Затем бетонирование конструкции продолжают, вливая бетонную смесь до тех пор, пока оболочка опалубки (трубы) не будет заполнена до верхней отметки.
Посмотрите видео, как заливать бетон в сваю своими руками.
Сверху опорного столба (сваи) устанавливают специальное устройство (шпилька) для крепления конструкций навесного ростверка или стен. Время застывания бетонной смеси в пластиковой опоре не превышает нескольких дней, за это время верхушку столба следует увлажнять и прикрыть полиэтиленом.
Ростверк
Буронабивные сваи и столбчатое основание фундамента требуется обустраивать с возведением единого несущего пояса, которым является ростверк. Столбы и сваи могут обустраиваться навесным ростверком, который изготавливается из легких материалов, выполняя заградительную и декоративную роль. Более мощным наземным ростверком соединяют столбы (сваи) для устройства отделки наружных поверхностей тяжелыми облицовочными материалами, а также для обеспечения сбережения тепла, защиты от повышенной влажности и низкой температуры в зимнее время.
Посмотрите видео, как произвести устройство ростверка.
Ростверковым поясом объединяют опоры такого типа, как сваи и столбы. Наземный ростверк по столбчатому основанию может быть возведен из монолитного и сборного железобетона, кирпича и бутового камня. Тяжелый ростверк потребует возведения отдельной ленточной опоры мелкого заглубления.
В данной статье опишем еще одну разновидность столбчатого фундамента с применением несъемной опалубки из пластиковых труб (ПВХ) для внешней канализации.
Какие трубы используют?
Застройщики часто задаются вопросом, какие трубы лучше использовать для обустройства основания строения. Как показывает практика, чаще всего для возведения столбчатого фундамента используют трубы:
- Асбестоцементные.
- Металлические.
- ПВХ.
Каждый вид изделий имеет свои плюсы и минусы. Поэтому стоит рассмотреть каждый из них более подробно.
Асбестоцементные
Асбестоцемент довольно прочный материал, который представляет собой застывший цементный раствор, армированный асбестовыми волокнами.
Трубы не подвержены коррозии и обладают высокой механической прочностью. Они не разрушаются вследствие контакта с влажной почвой.
Полости асбестовых опор заполняют бетоном, предварительно помещая в них каркасы из нескольких стержней металлической арматуры. Недостатком является ограниченная несущая способность, поэтому их нельзя использовать на строительстве заданий из сборного железобетона и кирпича.
Металлические
Опоры из стальных труб, заполненные бетоном, не нуждаются в армировании. К неопровержимым достоинствам металлических оболочек столбчатого фундамента следует отнести то, что опоры обладают высокой несущей способностью. Металл в союзе с бетоном способен выдержать нагрузки от довольно тяжёлых сооружений.
При всех превосходных качествах стальных опор, следует заметить их подверженность коррозии. Поэтому поверхности точечных фундаментов нуждаются в качественной гидроизоляции.
ПВХ
Полимерные трубы, предназначенные для прокладки канализационных коммуникаций, с успехом справляются с ролью несъёмной опалубки для столбчатых фундаментов.
Полимеры не нуждаются в защите от коррозии. Благодаря своему лёгкому весу, они удобны в транспортировке и на монтаже.
Их легко разрезать на нужные отрезки простой ножовкой. Срок службы полимерных изделий практически не ограничен.
Пластиковые трубы прекрасно переносят среду щелочных и кислотных почв. Недостатком, как и у асбестовых «коллег», является невысокая несущая способность.
В последнее время на рынке стройматериалов появились цилиндрические картонные оболочки для столбчатых фундаментов. Они пропитаны специальными влагостойкими составами, которые не дают раскиснуть картону, пока не застынет бетон.
