Как сделать армопояс под перекрытие и мауэрлат в доме из газобетона

Материалы и расчеты

От того насколько надежно прикреплен мауэрлат к газобетону зависит прочность и надежность кровли. Поэтому рассчитывать все нужно правильно. Минимальные габариты сечения древесных брусьев должно должны быть не меньше 10?10см. опытные мастера и конструкторы рекомендуют использовать более высокие показатели.

Что касается породы древесины, лучше выбирать лиственные. Предварительно перед монтажом обязательно обработать антисептиком. Брусья расположить так, чтобы они равномерно покрывали всю верхнюю часть стенок. Скреплять соседствующие детали прямым замком, усилять гвоздями.

В конечном итоге должна образоваться цельная конструкция с высокими показателями жесткости и надежная опора для стропильной конструкции.

Варианты устройства армопояса, конструктивные схемы

При монтаже железобетонного пояса применяется два вида опалубки:

• съёмная,
• несъёмная.

К первому виду относится опалубка из досок или ДСП. При этом ширина железобетонного пояса равна толщине стены, высота по чертежам проекта, не менее 0.25 м. Применяется для перекрытия плитами.

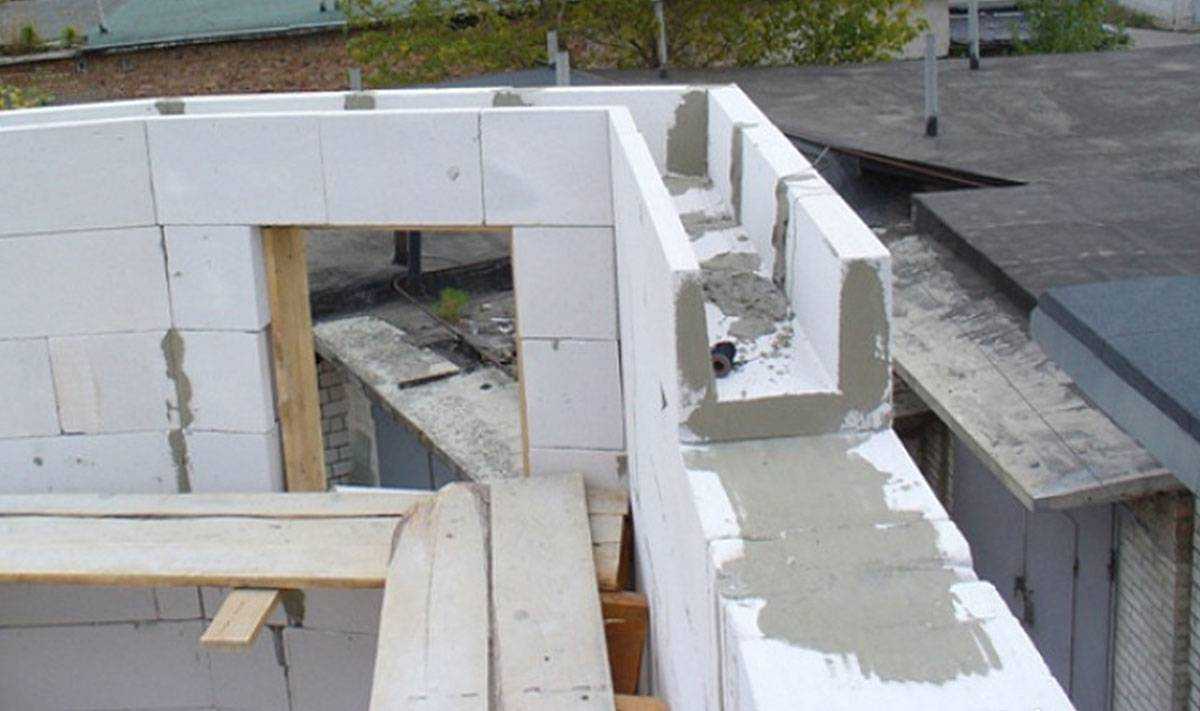

Опалубка второго вида изготовляется из готовых U-профилей, доборных или перегородочных газобетонных блоков по внутреннему, наружному периметру стен каркаса. Иногда внутренняя стенка опалубки делается из фанеры или ДСП.

Использование готовых блоков

Преимущества U-блоков из газобетона перед съёмной опалубкой:

• Геометрические размеры выпускаемых промышленностью профильных блоков стандартизированы.
• Сокращается время изготовления железобетонной балки.
• Простота устройства междуэтажного армопояса газобетонного дома, небольшой вес элементов.
• Внутри полости возможна установка дополнительных утепляющих вкладышей из жёсткой минваты или пенополистирола.

Богатый ассортимент типоразмеров позволяет выбрать U-профиль под любой газоблок по ширине (от 20 см), высоте. Монтируются профили толстой стороной наружу. Дополнительные утепляющие вставки крепятся внутри к толстой стороне.

Стандартные геометрические размеры выпускаемых U-профилей:

• длина одинакова для всех элементов одного производителя: 0.5-0.625 м;
• высота 0.2-0.25 м;
• ширина 0.2-0.4 м;
• утолщение 7.0 или 14.5 см, выбирается в зависимости от толщины стены из газоблока.

Арматура устанавливается внутри лотка. Применяются пластиковые прокладки или специальные пластины с отверстиями под прутки. Это позволяет обеспечить неподвижность конструкции арматуры в проектном положении, сохранить необходимый защитный слой.

Использование доборных блоков

Доборные элементы применяются, когда длина стены не кратна целым блокам. Они не производятся промышленностью, а пилятся на строительной площадке под нужный размер.

Иногда доборными служат газоблоки для устройства перегородок. Они выпускаются толщиной 75, 100, 150 мм.

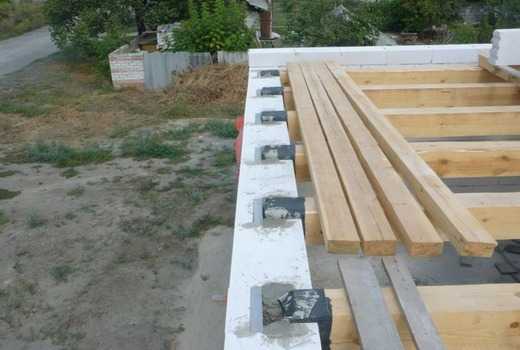

Монтаж опалубки армопояса для газобетона под деревянные балки перекрытия допускается делать из перегородочных или доборных элементов.

Делается это так:

1. С наружной стороны стены устанавливается на клей газобетонный перегородочный элемент толщиной 75, 100 мм. На него изнутри приклеивают базальтовую минвату или пенополистирол 5 см.
2. Выпиливается доборный элемент толщиной 5 см, устанавливается на клей с внутренней стороны стены.
3. Монтируется арматура между элементами опалубки. Допускается установка 2 стержней, если ширина не позволяет конструктивно применить 4 стержня. Применяются пластиковые подставки для крепления каркаса, сохранения предохраняющего бетонного слоя.
4. Аккуратно заливается смесь, чтобы не повредить опалубку, уплотняется штыкованием арматурой, мастерком.
5. После схватывания монтируются балки с опорой на бетон.

Два стержня арматуры допускается потому, что деревянное перекрытие легче бетонных плит.

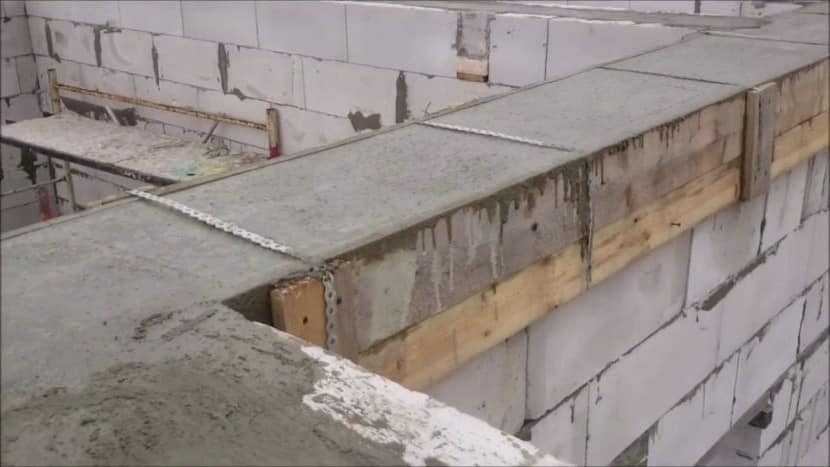

Применение двухсторонней опалубки

Под перекрытие из железобетонных плит необходимо устраивать усиленный армопояс с шириной, равной толщине стены, высотой 25-30 см, каркасом из 4 стержней горизонтальной арматуры.

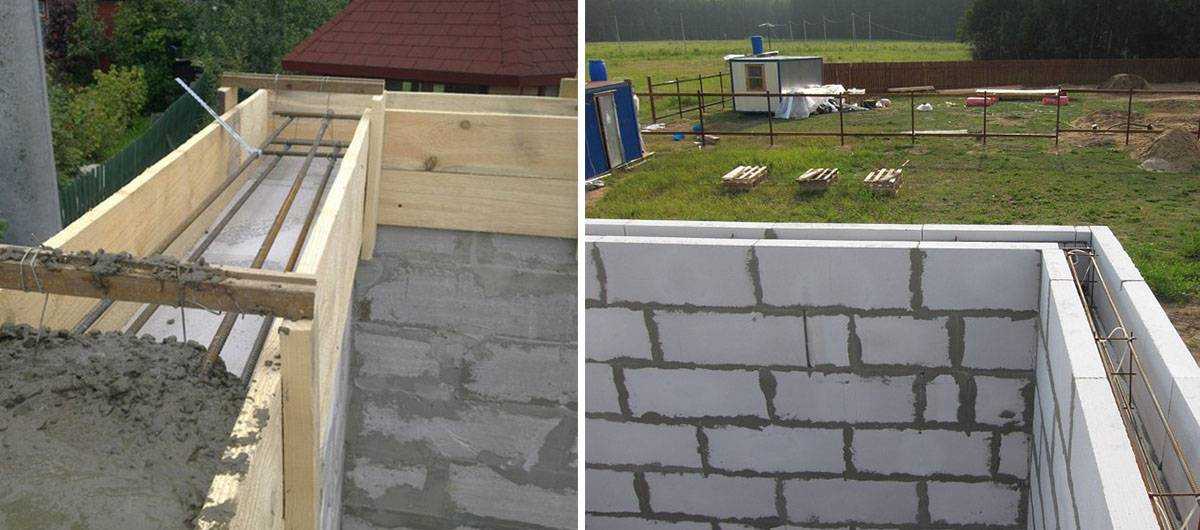

Опалубка под такую балку устанавливается из досок на брусках по внутреннему, наружному периметру стен. Крепятся бруски понизу к газобетонным элементам второго, третьего ряда от верха механическими анкерами. Сверху устанавливаются распорки после монтажа арматуры. Внутри досок наружного периметра устанавливается утеплитель.

Армирующий пояс под мауэрлат

Для крепления стропил, передачи возникающих статических, растягивающих усилий от веса крыши служит мауэрлат. Этот элемент распределяет точечные нагрузки равномерно по площади верха стен.

При отсутствии железобетонной балки мауэрлат крепится проволокой, механическими или химическими анкерами ко вторым от верха блокам. Строительными нормами рекомендуется монтировать под него армопояс с анкерами. Это позволит жёстко закрепить, не опирая элемент непосредственно на газоблоки.

Шпильки под крепления мауэрлата устанавливаются равномерно. Необходимо просверлить в газобетонном блоке отверстия, снизу шпильки накрутить гайку, забить её до проектной высоты. После заливки бетона получатся анкера, на которые крепится мауэрлат.

Допускается уменьшение высоты до 150-200 мм. Ширину оставляют прежнюю, чтобы возникающие точечные и распирающие нагрузки от стропил крыши эффективно распределялись на стены.

Пояс из кирпича под перекрытие

Использование плит для межэтажных и чердачных перекрытий требует создания разгрузочного армированного пояса. Газобетонные блоки могут выдержать вес плит перекрытия, но при изменении вектора приложенной силы, возможно их растрескивание и разрушение.

Пояс устраивается по периметру несущих наружных стен здания. В строениях, имеющих средние несущие стены, пояс из кирпича возводится и по ним, — этим армопояс под перекрытия отличается от аналогичной конструкции под мауэрлат. Внутренние несущие стены из газобетона могут испытывать нагрузки, поэтому по ним также устраивается жёсткая армированная прослойка. Армопояс в этом случае выступает как сдерживающий буфер, равномерно распределяющий нагрузки от давления плит на всю площадь их опоры, тем самым исключая продавливание несущих стен.

Прослойка из полнотелого кирпича выполняется под любые плиты перекрытия, какими бы лёгкими они не были. Исключение – деревянное перекрытие.  В этом случае пояс не возводится, а укладываются лишь подложки под несущие балки.

Основные этапы работ

Кладка армопояса из кирпича по газобетону выполняется в следующем порядке:

1. На стену из блоков наносится обычный цементно-песчаный кладочный раствор, на который сажают первый ряд кирпича.
2. Для стандартной ширины стены в 30 см кладка выполняется ложком в два ряда кирпича.
3. Промежуток между рядами заполняется кирпичными «четвертушками» и раствором.
4. По верху кирпича укладывается арматурная сетка из проволоки 5 мм.
5. Второй ряд укладывается по аналогии с первым, сверху вновь укладывается сетка.
6. В третьем ряду кирпич располагается тычком.
7. Пояс выполняется заподлицо с внутренней поверхностью стены.
8. Снаружи оставшееся расстояние заполняется минераловатным утеплителем либо четвертушками кирпича.
9. По этой схеме пояс выводится на необходимую высоту.
10. Анкера монтируются с использованием Г-образных стальных скоб.
11. Металл, размещённый внутри пояса, должен быть закрыт снаружи слоем раствора.

По верхнему ряду газобетонных блоков на всю длину пояса нарезаются две параллельные штробы на глубину 8-10 мм. В них закладываются арматурные пруты. Сверху выкладывается пояс из кирпича

Это достаточно важное дополнительное усиление для стены, которым часто пренебрегают самостоятельные застройщики

Разновидности крепления мауэрлата к газобетону

Газобетон, как стеновой материал, обладает целой гаммой положительных свойств:

• легкий;
• прекрасно обрабатывается;
• обладает хорошими теплоизоляционными свойствами;
• блоки имеют четкую геометрическую форму.

Но есть и свои особенности. Газобетон – достаточно хрупкий материал. Он хорошо справляется с умеренными нагрузками на сжатие, но приложение сил на растяжение или на срез легко приводит к образованию трещин.

Соответственно, выбирая способ крепления мауэрлата к стене, необходимо это учитывать.

Мауэрлат на газобетон без армопояса

В практике строительства иногда возникает необходимость прикрепить мауэрлат к стене из газобетона без обустройства армирующего пояса. Хрупкость газобетона накладывает ряд ограничений на выбор способа крепления, но не исключают такую возможность.

Крепление стальной проволокой

Наиболее простой вариант крепления.
Получил распространение в связи с низкой стоимостью материалов.

Последовательность действий:

• за несколько рядов (не менее трех) до завершения кладки поперек стены закладываются отрезки мягкой стальной проволоки диаметром 6 мм;
• мауэрлат укладывается после завершения кладки стены и набора прочности клея;
• скручиванием концов проволоки брус мауэрлата прочно прижимаются к стене.

Длина концов проволоки должна быть достаточна, чтобы охватить верхние ряды стены, брус мауэрлата и выполнить скрутку.

Шаг укладки должен совпадать с шагом стропил.

Крепление анкерными болтами

Анкерный болт (механический анкер) состоит:

• из внутреннего стержня с резьбовой частью;
• наружной распорной части.

При накручивании гайки на внутренний стержень распорная часть деформируется и фиксирует анкерный болт в канале отверстия стены.

Последовательность действий:

• Брус мауэрлата выкладывается по всему периметру стены.
• По всей длине мауэрлата сверлятся отверстия под анкерные болты. Расстояние между соседними отверстиями не более 1 метра. Необходимо стремиться, чтобы места расположения анкеров обязательно приходились на углы здания и места стыков брусьев.
• Через отверстия в мауэрлате при помощи бура производится сверление кладки стены на длину анкера, но не менее 2 – 3 рядов.
• В отверстие вставляется анкерный болт длиной не менее 500 мм и резьбой М12 или М14.
• Надевается шайба. С усилием накручивается гайка. Пластиковый или металлический дюбель, входящий в конструкцию анкера, разжимается, вдавливается в стенки канала и надежно фиксирует анкерный болт в стене.

Крепление мауэрлата с помощью механических анкеров получило широкое распространение. Ограничивается относительно высокой стоимостью крепежных изделий.

Химический анкер

Современные технологии изготовления механических анкеров для крепления в газобетоне достигли совершенства. Однако, основной недостаток, заложенный в принцип действия, сохраняется. Анкер прикрепля в газобетоне за счет создания распирающих усилий. При увеличении нагрузки на анкер может происходить раскалывание газобетонного блока.

Этого недостатка лишен так называемый химический анкер. Вместо дюбеля используется синтетический клеевой состав. Он глубоко проникает в поры газобетона. Затвердевая, прочно фиксирует металлический стержень в материале стены.

Последовательность действий:

• сверлится отверстие как для механического анкерного болта, но несколько большего диаметра;
• с помощью сжатого воздуха либо специального ершика из канала отверстия удаляется пыль и крошки материала;
• канал отверстия заполняется клеящим составом;
• в отверстие вставляется резьбовая шпилька М12 — М14 или отрезок арматуры подобного диаметра;
• при температуре окружающей среды 20 градусов Цельсия состав набирает прочность примерно через 20 минут.

К положительным качествам химического анкера можно отнести:

• Прочность крепления значительно выше, чем у анкера с механической фиксацией.
• Отсутствие распирающих напряжений в газобетоне. Допускается выполнение крепления на краю стены.
• Химическая стойкость.
• Можно крепить к влажному материалу, выполнять работы в дождь.
• Продолжительный срок службы (более 50 лет).

Недостатки химического анкера:

• Клеящий состав не выдерживает высоких температур.
• Нельзя производить сварочные работы непосредственно с металлическим стержнем анкера.

Сооружение армированного пояса

После окончания работ по кладке можно заниматься сооружением такой важной части, как армопояс. Вначале сооружается из досок или из плит ОСП конструкция для заливки

Этот материал отлично подходит для повторного использования. После чего в опалубку устанавливают металлические прутья. Арматура, которая идет продольно и должна обязательно состоять из четырех прутов, скрепляется с поперечной проволокой. Если представить поперечный разрез такого каркаса, то он похож на квадрат. Такое металлическое сооружение необязательно делать самостоятельно. Есть компании, которые предоставляют услуги по точечной сварке и сваривают такие конструкции. При заливке бетона такой армированный каркас становится монолитной конструкцией. Обязательно нужно зафиксировать опалубку, иначе ее будет распирать от тяжести бетона.

Делается это разными методами:

• Нижняя часть заливочной конструкции скрепляется кусками доски или брусочками из дерева. Также делают и по верху опалубки. После отвердевания бетона, при разборке верхние бруски отрываются, а нижние оставляют в бетонной массе, только нужно подпилить концы, которые выступают.
• Другой метод укрепления заключается в упорах диагонали, которые одной стороной опираются на горизонтальную плоскость, а другой – в опалубку.

Чтобы закрепить на армопоясе мауэрлат, следует дождаться высыхания бетона, снять опалубку и приступать к фиксации. Брус обязательно следует обработать антисептической жидкостью. Брус соединяют двумя вариантами: прямым замком (так делают дома из сруба) и косым прирубом. Это делает конструкцию еще мощнее.

Появились вопросы? Будем рады ответить на них!

Можно ли обойтись без залива армопояса

Этот элемент обязателен при строительстве в сейсмических районах с расчётным значением более 7 баллов, на проблемных грунтах, фундаментах из сборного железобетона.

Армопояс позволяет не выходить за пределы рекомендуемых СНиП параметров и выполняет такие функции, как:

• антисейсмические;
• несущего элемента;
• распределение точечных нагрузок;
• связующий по стенам, вертикальным усилиям на каркас.

Рекомендуется для стен из газобетонных блоков устанавливать армопояс даже по верху фундамента. Он поможет сохранить геометрию каркаса при проседании или промывке грунта.

Как правильно — с армопоясом или без него

Индивидуальный жилой дом относится к 2 классу ответственности и 6 по долговременности эксплуатации. При строительстве из газобетонных блоков СП рекомендует не только устанавливать армопояс под мауэрлат, но и между каждым этажом. Причины этому неразрывно связаны с безопасностью.

Допускается (но не рекомендуется ни одним СП) монтаж мауэрлата по верху газобетонных стен без установки армированной балки для строений 3 класса ответственности и 10 категории долговечности. К ним относятся хозпостройки — гаражи, склады, помещения для содержания птицы и животных.

Когда дом устанавливается в зоне сейсмической активности менее 7 баллов, на надёжном основании заказчик может брать риски на себя, устанавливать мауэрлат на газобетонные стены. В проектах такое даже не рассматривается.

Свойства газобетона

Привязка мауэрлата к газобетонным блокам тросами Пенобетонные блоки имеют широкий спектр применения в жилом и промышленном строительстве. Это обусловлено уникальными свойствами материала, который сочетает в себе положительные свойства кирпича и древесины. Газобетон имеет свои преимущества и недостатки, которые нужно учитывать, как при возведении стен, так и при обустройстве крыши.

Блоки обладают следующими особенностями:

• крупные размеры, благодаря чему кладка проводится точно и быстро;
• идеально ровные грани и плоскости, что дает возможность экономить на клее;
• низкая теплопроводность, близкая к хвойным породам древесины;
• легкость материала, который не оказывает существенной нагрузки на фундамент;
• гигроскопичность — необходима качественная гидроизоляция;
• хрупкость, неустойчивость к вертикальным и горизонтальным нагрузкам.

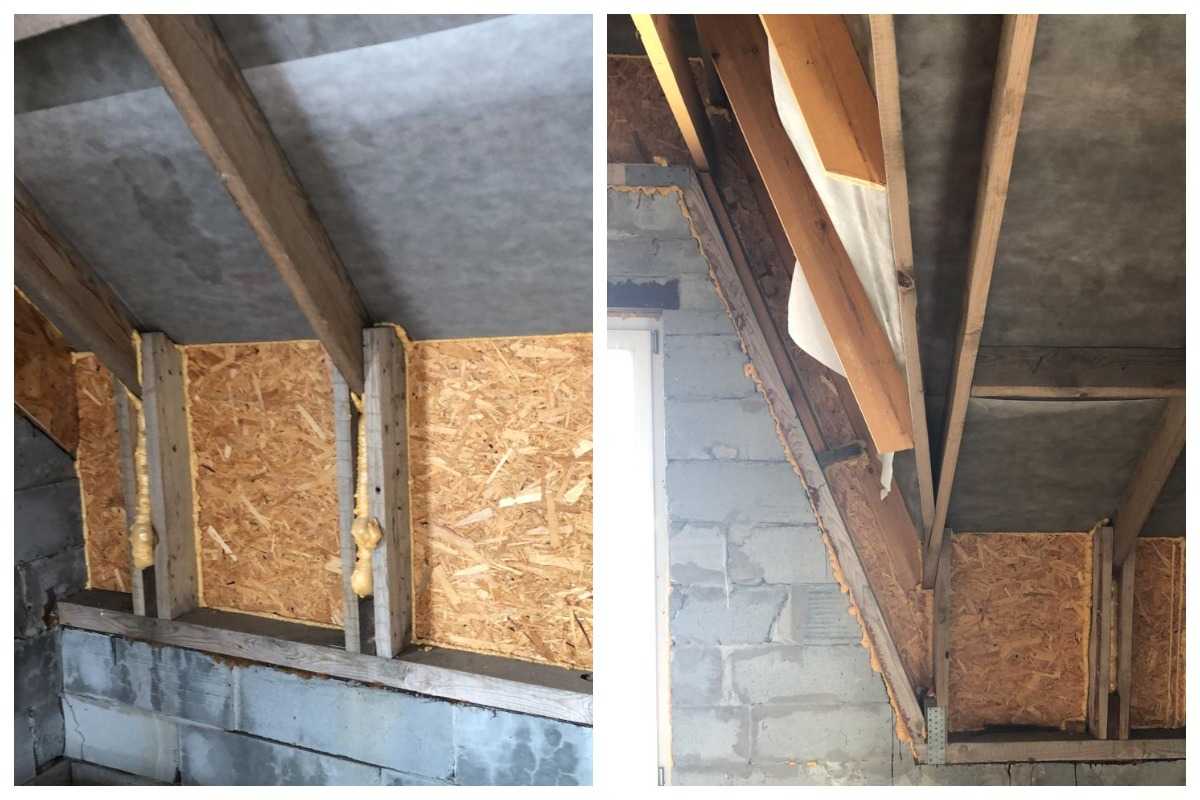

Учитывая такие свойства, многие мастера предпочитают укладывать мауэрлат на газоблок с армопоясом, исключая тем самым любые осложнения. Однако существуют прецеденты, когда поджимают сроки либо недостаточно средств для изготовления железобетонного контура. В таких случаях можно воспользоваться одним из проверенных способов, с помощью которых допускается крепление мауэрлата к кирпичной стене без армопояса.

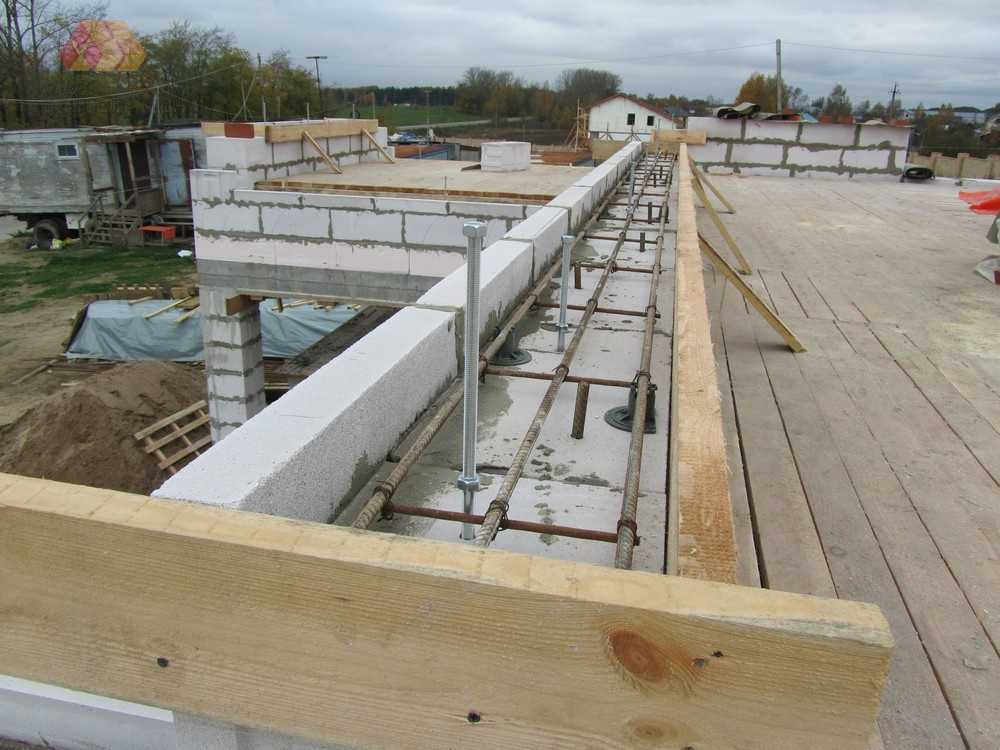

Крепеж металлическими шпильками

Металлические шпильки с резьбой по праву считаются наиболее простым и удобным элементом крепления мауэрлата к армопоясу. Диаметр шпильки от 12 до 14 мм. Длина достаточна для того, чтобы верхний край шпильки выступал над поверхностью мауэрлата на 4 – 5 см. Нижний край шпильки изгибается в виде буквы «Г».

Допускается использование болтов. В этом случае к шляпкам привариваются металлические пластины в форме прямоугольника.

Последовательность действий:

• шпильки с шагом не более 1 метра помещаются в опалубку армопояса до выполнения операции заливки бетоном;
• прикрепляются к арматурному каркасу при помощи вязальной проволоки или пластиковых стяжек;
• контролируется точность установки по вертикали и горизонтали;
• после застывания бетона брус мауэрлата надевается отверстиями на выступающие концы шпилек, плотно притягивается гайками к поверхности армопояса.

Каркас армопояса, краткая инструкция

1. Каркас арматуры пояса должен быть непрерывным.
2. Армопояс должен быть на всех несущих стенах.
3. Нахлест продольной арматуры минимум 800 мм.
4. Каркас делается из двух рядов арматуры по два прута.
5. Минимальная толщина продольной арматуры – 10 мм.
6. Желательно использовать длинные (6-8 метров) прутки арматуры.
7. Диаметр поперечной арматуры – 6-8 мм.
8. Шаг поперечной арматуры – 200-400 мм.
9. Арматура со всех сторон должна иметь защитный слой бетона минимум в 5 см.
10. Продольная и поперечная арматура связывается между собой вязальной проволокой.
11. На углах продольную арматуру нужно загибать, а нахлест старайтесь делать дальше от угла.
12. Каркас должен находится строго горизонтально.

Расстояние между прутками арматуры высчитывайте по толщине и высоте армопояса с учетом защитного слоя бетона, минимум по 5 см с каждой стороны.

Монтаж мауэрлата на нагелях

Понятно, что не всегда удается предусмотрительно заложить пластины в стены из газобетона, а пробивать горизонтальные шурфы под закладку крепежа просто нет возможности. Если коробка из газобетона имеет небольшие размеры, то закрепить мауэрлат без армопояса можно столярным способом, с помощью нагелей.

Технология практически не отличается от предыдущего способа. Первоначально в мауэрлате, уложенном на газобетон, сверлятся центровочные отверстия, брус прихватывается к поверхности стен обычными саморезами. Это позволяет правильно выровнять и срастить мауэрлат до момента окончательного крепежа.

Под брус последовательно наносят гидроизоляцию, укладывают рубероид, после чего можно бурить отверстия 25-30 мм под дубовые нагели на глубину 70-80 см. Остается залить клей и закрепить стержни. Верхушки стержней спиливаются, внутрь заворачивается столярный саморез, позволяющий расклинить нагель, и тем самым жестко закрепить мауэрлат. На первый взгляд, данный способ создает впечатление самого ненадежного, но практика установки мауэрлата говорит об обратном. Особенно, если вспомнить, что большинство брусовых домов собираются с использованием нагелей.

Как необходимо залить бетон

Для заливки монолитного каркаса используют бетонный раствор, придерживаясь рецепта: 5 частей гравия, 3 части песка, 1 часть цемента, полное смешивание сухих компонентов, постепенное добавление воды до получения густого раствора.

Этап выполняют за один заход, заранее приготовив нужный объем смеси. В процессе заполнения опалубки обязательно нужно удалять пустоты вибратором или штыкованием, проверять уровнем горизонтальность, устраняя перепады. Потом нужно аккуратно спланировать поверхность и покрыть полиэтиленовой пленкой.

В процессе застывания обязательно периодически увлажнять путем разбрызгивания. Застывает бетон в течение 3-5 дней, на него уже можно будет укладывать плиты, заходя на 12 сантиметров на стены для надежности. Когда слой полностью застынет, можно демонтировать опалубку (но не ломать) гвоздодером или ломом.
