Расчет толщины утеплителя для стены дома из ракушечника
Для расчета возьмём ракушечник средней плотности 1300 кг/м3. Такой ракушняк больше всего распространён. Необходимое термическое сопротивление (R) стен в соответствии с ДБН В.2.6-31:2006 для разных регионов можно посмотреть на рис. 3.
Таблица 2. Теплопроводность различных видов ракушечника
Месторождения и виды ракушечника |
Средняя плотность, кг/м3 |
Коэффициент теплопроводности λ, при условии эксплуатации А |
Крымские центральные и западные (желтый мелкопористый) |
||
Одесские |
||
Крымские центральные и западные (белый мелкопористый) |
||
Инкерманские (светлый крупнопористый) |
Вначале давайте подсчитаем однородную толщину стены из ракушечника для дома расположенного в Киевской области. Для расчета используём форуму из ДБН В.2.6-31:2006 «Тепловая изоляция сооружений»:
δi=(R-1/8,7-1/23)*λi,
где δi — толщина стены; R — термическое сопротивление; λ — коэффициент теплопроводности. Имеем:
(2,8-1/8,7-1/23)*0,47=1,24 м.
Получается, что для того чтобы выполнить нормы по утеплению дома для Киевской области, стена из ракушечника плотностью 1300 кг/м3 должна иметь толщину 3,5 камня, что составляет 133 см. Это очень много, и такая стена буде слишком дорогой. Поэтому рассчитаем толщину утеплителя для стены дома толщиной в один камень (38 см). Для утепление снаружи, например, будем марки ПСБ-25-С. Теплопроводность ПСБ-С-25 (λ2) берём из ДБН В.2.6-31:2006 будет равна 0,043 Вт/(м·К).
δ2=(R-1/8,7-1/23-λ1/δ1)*λ2;
δ2=(2,8-1/8,7-1/23-0,47/0,38)*0,043=0,06 м.
Таким образом, для наружного утепления дома из ракушняка, толщина стен которого равна 38 см (для Киевской области), требуется слой пенопласта ПСБ-С-25 толщиной 6 см. Этот расчёт имеет небольшую погрешность, так как не учитывается внутренняя отделка. Но её влияние на полученное значение незначительно. Более детально о расчете толщины утеплителя дома смотрите статью Расчет толщины утеплителя для стен дома.
Применение с размахом
Широкие возможности применения ракушечника вполне можно отнести к его преимуществам. Так, этот камень можно использовать для:
- Возведения несущих стен и перегородок;
- Возведения стен мансардных этажей, для которых требуется легкость;
- В качестве утеплителя внутри или снаружи стен из кирпича или других материалов;
- Наружной и внутренней облицовки стен зданий;
- Художественной отделки помещений;
- Целей ландшафтного дизайна;
- Возведения заборов, подпорных стенок и т. п.
Кроме того, щебень и песок из ракушечника — хорошие заполнители для легких бетонов. Используют его и в производстве извести, а также других вяжущих материалов. Единственное, что нельзя делать из ракушечника, — печи, камины и дымоходы.
Легкость обработки этого материала позволяет делать из него различные архитектурные элементы: закругленные стены, арки и т. п. В силу высокой износостойкости плотные сорта ракушечника подходят для облицовки лестничных маршей, террас и крылец. Например, ступени лестницы, отлитые из бетона, можно облицевать плиткой из ракушечника.
Состав и основные характеристики материала
Ракушечник — это известняк, состоящий из солей кальция. Причем, независимо от места добычи, состав остается приблизительно одинаковым: карбонат кальция – 52,06-55,66%, окись магния – 0,19-0,71%, углекислота – 41,16-43,62%. Под воздействием кислой воды кальций, входящий в состав раковин, разлагается, выделяя углекислый газ. Этим обуславливается наличие пор в структуре ракушечника и возникновение минеральных источников. Основной цвет – бело-желтый, светло-желтый. В зависимости от наличия примесей, цвет может быть и другим: железо придает ракушечнику розовые оттенки, медь – голубой, уголь – от серого до черного.
Благодаря тому, что ракушечник образовался в местах бывших морей и из останков морских животных, он выделяет пары йода и морской соли, обладает хорошими антибактерицидными способностями. В помещении, отделанным этим материалом, возникает специфичный состав воздуха, усиливающий иммунитет и укрепляющий здоровье в целом. Особенно это помогает людям с сердечно-сосудистыми заболеваниями и тем, у кого проблемы с верхними дыхательными путями, со щитовидной железой. Многие курорты мира известны своими пляжами из ракушечника с целебным воздухом.
Ракушечник – натуральный камень, поэтому является экологически чистым материалом. По сравнению с другими, у него нейтральный радиационный фон – 13 мкрг/ч, при минимально допустимом уровне – 25 мкрг/ч. В то же время он прекрасно защищает от грязного воздуха, радиационных и других вредных излучений на 100%. Это единственный материал, способный на это.
Еще одно очень важное преимущество перед другими строительными материалами – дом из ракушечника не любят мыши и крысы. Для загородного дома это существенный показатель
Наличие пор является причиной низкой теплопроводности ракушечника – 0,2-0,6 Вт/м-С°, в то время как у кирпича – 0,55-0,64, в два с лишним раза больше
Со звукоизоляцией такая же ситуация. Поэтому использование этого материала избавляет от необходимости дополнительно утеплять и защищать от шума стены дома, что дает значительную экономию строительства. К тому же у ракушечника очень высокая морозоустойчивость – до 70 циклов, так что можно не бояться за целостность наружной отделки стен дома, если только сами не заходите ее поменять. Ракушечник очень инертен, поэтому не вступает в реакцию с другими строительными материалами, следовательно, не будет разрушаться сам и не подвергнет деформации другие вещества
Наличие пор является причиной низкой теплопроводности ракушечника – 0,2-0,6 Вт/м-С°, в то время как у кирпича – 0,55-0,64, в два с лишним раза больше. Со звукоизоляцией такая же ситуация. Поэтому использование этого материала избавляет от необходимости дополнительно утеплять и защищать от шума стены дома, что дает значительную экономию строительства. К тому же у ракушечника очень высокая морозоустойчивость – до 70 циклов, так что можно не бояться за целостность наружной отделки стен дома, если только сами не заходите ее поменять. Ракушечник очень инертен, поэтому не вступает в реакцию с другими строительными материалами, следовательно, не будет разрушаться сам и не подвергнет деформации другие вещества.

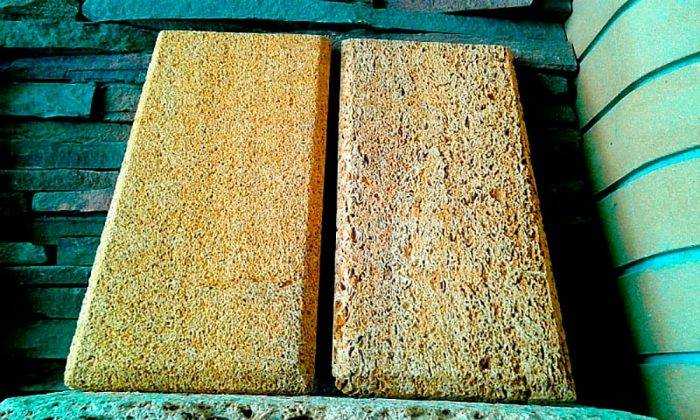

По своей плотности различают три марки ракушечника:
М15 — самый неплотный, с большими порами, на внешний вид очень рыхлый. Бывает разных цветов – от белого до коричневого, но чаще всего желтый, за что и получил прозвище «желтяк». Желтоватый оттенок придает наличие примесей песка, который обладает более высокой теплопроводностью по сравнению с самим ракушечником. Поэтому эта марка самая холодная среди других марок. При ударе о твердую поверхность блок марки М15 распадается на несколько частей. По весу эти блоки самые легкие (8-12 кг), поэтому при погрузочно-разгрузочных работах может нарушаться их поверхность. В последствии, чтобы выровнять поверхность, может потребоваться проведение большого объема штукатурных работ. Несмотря на это, успешно используется при строительстве гаражей, хозблоков, ограждений, бань, верхних этажей.
М25 – ракушечник со средней плотностью и пористостью. Основной цвет – светло-желтый, песочный. Если уронить, редко ломается пополам, еще реже на три части. Самая популярная марка в строительстве, так как по прочности превосходит кирпич, газо- и пенобетон. Широко используется для возведения двух-трехэтажных домов. В каркасном и панельном строительстве из этой марки ракушечника кладут межкомнатные перегородки. Вес блока – 14-17 кг.
М35 – самая плотная и прочная марка камня, имеет самую низкую пористость. Цвет почти белый, желто-белый. Самый тяжелый из всех марок (22-25 кг), поэтому идеально подходит для закладки фундамента, подвала, цокольного этажа. Белый ракушечник прочнее, чем желтый.
Изготовление ракушечника

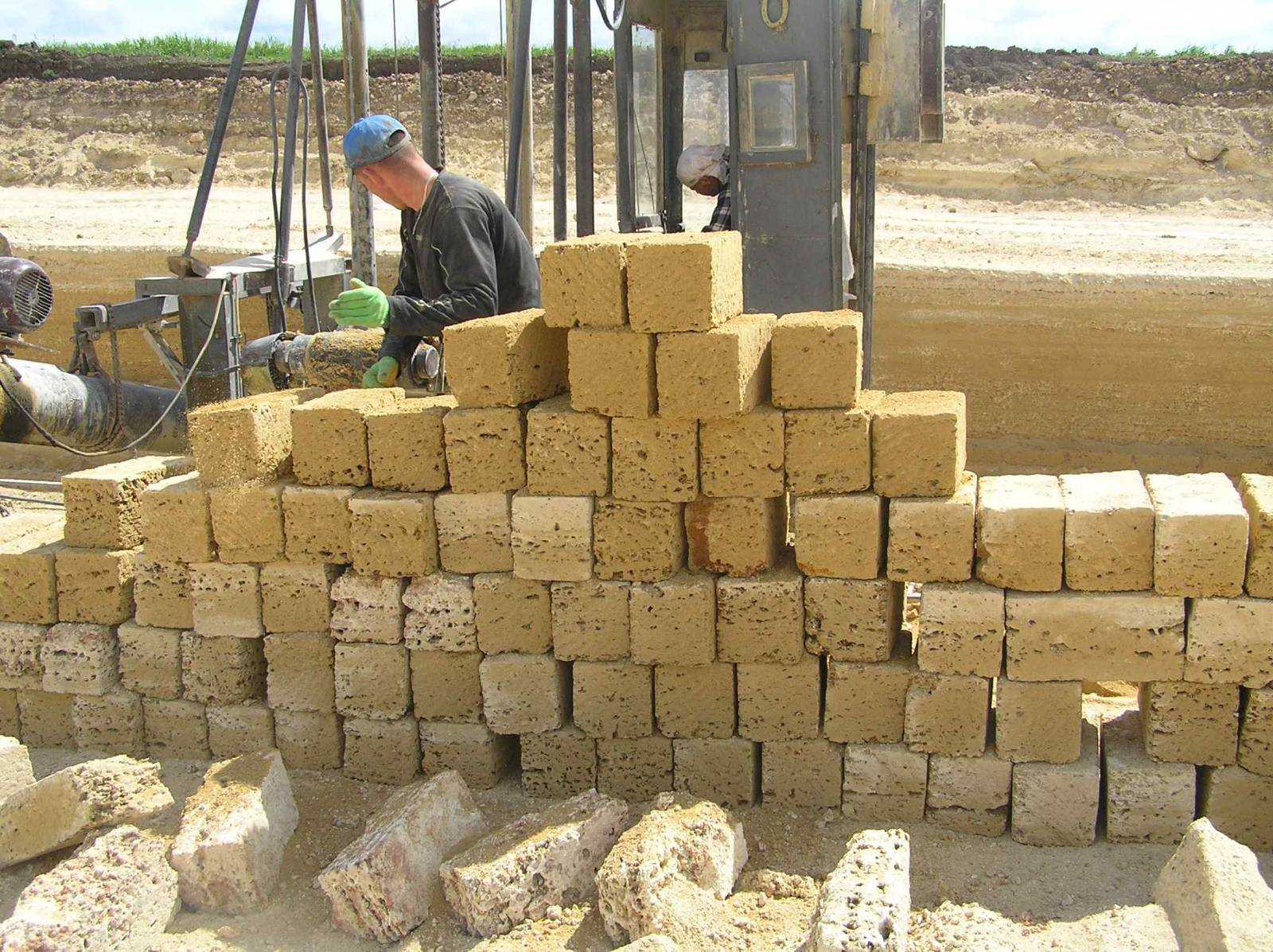

Добывается материал карьерным способом специальными машинами, которые режут пласты ракушечника. Даже на одном карьере структура и цвет камня меняется в зависимости от глубины слоя. Несмотря на свою прочность, ракушечник легко пилится даже ручной пилой и можно без особых затруднений получать плиты и блоки самых разных размеров. По этой же причине доступно изготовление деталей различных форм и размеров, например, колонн. Стандартный размер блоков – 18х18х38 см, либо 20х20х40 см. В одном блоке ракушечника 5,5 кирпичей. При обработке плит, им придают разные виды поверхностей: обычная пиленая, полированная, шероховатая.
Расчет несущей способности ракушечника
Из-за относительно небольшой прочности ракушечника многие считают, что дом из ракушняка ненадежен, поэтому строительство дома из ракушняка необходимо обосновать. Приведем упрощённый расчет трёхэтажного дома с железобетонными перекрытиями и со стенами из ракушечника толщиной в один камень (38 см).
Обратите внимание, что расчет дома из ракушняка будет производиться только для сейсмически неопасных районов. Исходя из положений ДБН В.1.1-12:2006 «Строительство в сейсмически опасных районах» к таким районам относятся те, что на карте сейсмического районирования Украины обозначено синим цветом (рис
1, обозначены цифрой 5).
Для остальных районов Украины с повышенной сейсмической опасностью конструкция дома требует дополнительных конструктивных решений, а именно:
— устройство железобетонных поясов;
— железобетонного каркаса;
— увеличения толщины стен;
— применения ракушечника более высокой марки;
— увеличения толщины простенков;
— уменьшения свободных пролётов стен.
При такой усиленной конструкции дома, вопрос о несущей способности ракушечника отпадает сам собой.
Таблица 1. Средняя марка прочности и плотность различных видов ракушечника
Месторождения и виды ракушечника |
Средняя плотность, кг/м3 |
Средняя марка прочности |
Крымские центральные и западные (желтый мелкопористый) |
1100 |
6М |
Одесские |
1300 |
7М |
Крымские центральные и западные (белый мелкопористый) |
1300 |
12М |
Инкерманские (светлый крупнопористый) |
1800 |
60М |
В табл. 1 приведено прочность различных видов ракушечника. Для расчетов возьмём наименьшую, то есть «наихудший вариант» ракушечника в плане прочности — «Крымский центральный и западный (желтый мелкопористый)» — со средней маркой прочности всего 6М.
1. В расчетах будем учитывать только площадь стен, на которую опираются железобетонные перекрытия (на рис.2 выделено красным цветом). Это будет зона с максимальной нагрузкой. Эта площадь участка стен, на которые давят плиты перекрытия, будет равняться:
площадь стен = 56316 см2.
2. Далее нужно подсчитать вес стен из ракушечника толщиной 38 см и высотой 9 метров (три этажа). Умножив объём стен на плотность 1150 кг/м3 (с учётом строительного раствора 1800 кг/м3) получим:
вес стен = 55750 кг.
3. Теперь считаем вес 3 сборных железобетонных перекрытий (первого, второго и чердачного перекрытия). Например, это плиты ПК-60-12. Одна плита имеет стандартный вес 2100 кг, всего 18 плит. С учетом стяжки толщиной 3 см получим:
общий вес перекрытия = 43905 кг.
4. Крышу для верности расчета примем самую тяжелую из черепицы под углом 45º, с удельной нагрузкой проекции кровли 80 кгс/м2. Снеговая нагрузка для Киева равна 70 кгс/м2. Итого (кровля 6х8 м):
нагрузка от кровли на перекрытие = 7200 кг.
5. Общий вес конструкций дома:
вес дома = 106855 кг.
6. Удельная нагрузка на самый нижний ряд ракушечника составит:
нагрузка на блок = 106855/56316=1,9 кгс/см2.
7. Далее смотрим табл. 7 в СНиП II-22-81 «Каменные и армокаменные конструкции» для определения расчетного сопротивления сжатию кладки из природных камней низкой прочности правильной формы. При марке камня М6 и марке кладочного раствора М10 они составят 2,16 кгс/см2.
Таким образом, даже при очень тяжелом трёхэтажном доме с тремя железобетонными перекрытиями, бетонной стяжкой и кровлей из черепицы при использовании наименее прочного ракушечника максимальная нагрузка от веса всё равно не превышает допустимую нагрузку! Конечно, такой расчет упрощенный. Он не учитывает влияние проёмов и некоторых других факторов. Но он доказывает возможность использования ракушечника в качестве самонесущего строительного материала для индивидуальных домов.
Проекты домов
Как правило, проекты конструкций из ракушняка выполняются специалистами
Как правило, проекты конструкций из ракушняка выполняются специалистами. Проект может быть абсолютно любым и соответствовать всем пожеланиям заказчика. Квадратный метр полностью зависит от комплектации дома.
В стоимость 150 долларов за квадратный метр входит:
- фундамент;
- коробка;
- крыша.
В стоимость 190 долларов за квадратный метр входит:
- фундамент;
- коробка;
- крыша;
- гидроизоляция фундамента;
- монолитная плита 100 мм;
- черновая стяжка;
- установка вентиляционных каналов;
- внутренние перегородки;
- окна и двери.
В стоимость 240 долларов за квадратный метр входит:
- фундамент;
- коробка;
- крыша;
- гидроизоляция фундамента;
- монолитная плита 100 мм;
- черновая стяжка;
- установка вентиляционных каналов;
- внутренние перегородки;
- окна и двери;
- наружная отделка декоративной штукатуркой;
- разводка инженерных коммуникаций (электричество, водоотведение, канализация).
Дома из ракушечника достаточно прочные и надежные. Строительство доступно каждому, а по срокам весь процесс занимает от 1 до 2 месяцев.
Создание перекрытий в доме из крымского камня
Существует 2 способа оборудования перекрытий в доме, где стены выполнены из ракушки:
При строительстве дома обязательно нужно учитывать карту сейсмологической активности земной поверхности. В спокойных в этом отношении районах перекрытия обустраивают без железобетонного пояса, если толщина стены 0,38 м. Согласно строительным нормам и правилам величина поверхности опоры должна составлять не менее 0,12 м.
В опасных сейсмически районах с подвижной почвой укладка железобетонного пояса обязательна. Она необходима и при малой толщине стен в 0,18 м. При этом с поясом устанавливают опалубку.
Обычно трудно положить плиты точно по кладке, ведь из-за неровности ракушняка создается перепад в 5–15 мм. Чтобы потолок из плит был ровным, делают выравнивающий бетонный слой, на который ложатся плиты. Хотя мастера по опыту говорят о неровной поверхности фабричных железобетонных плит. Это влечет за собой дополнительную отделку стен.
Начинайте строительство из ракушечника, рассчитав предварительно с помощью не сложных действий его число. Учитывайте особенности стен из этого камня для перекрытий, его плотность. Только разумный взвешенный подход
Подготовительные мероприятия
Отделка дома ракушечником требует предварительной подготовки стен. Эту операцию проводят точно так же, как и подготовку под другие виды натуральных камней. Все зависит лишь от размера материала: в этом качестве используют либо кладочные блоки (180х180х380 мм), либо фасадную плитку (10-30х160х350, 20-50х300х600, 20-50х350х750 мм).
Если используют блоки
В этом случае идеалом станет работа, проходящая во время кладки несущей стены. На этом же этапе в ряды на расстоянии 400-600 мм вмуровывают закладные детали. Это арматурные штыри, края которых загнуты. Один конец вспомогательных элементов оставляют в кладке, другой должен в будущем стать опорой облицовочной кладке из ракушечника.
Монтаж арматурных выпусков — операция обязательная. Таким способом мастер получает перевязку, надежное крепление к основной стене облицовочной. Расстояние между ними зависит лишь от желания хозяев: нередко оставляют свободное пространство — зазор для укладки (засыпки) теплоизоляционного материала.
Есть и другой вариант. Он как раз относится к плитному утеплителю — минеральной вате, пенопласту, пенополистиролу. В этом случае ракушечник «сажают» на арматурные штыри, их забивают в дюбеля-зонты, которые раскрываются и надежно фиксируют плиты. Однако этот вариант не так надежен из-за неспособности дюбелей выдержать вес блочной облицовки. Кроме того, в этом пироге иногда должна присутствовать паро- либо гидроизоляция.
Если выбрана плитка
Подготовка перед облицовкой плитами ракушечника тоже включает операцию утепления стен здания листовыми теплоизоляторами. После окончания этапа утепления на поверхность крепят армирующую сетку (штукатурную, или кладочную). Фиксируют ее аналогично — дюбелями-зонтами.
Если в утеплении необходимости нет, то отделка дома ракушечником потребует меньшей подготовки. В таком случае на стене фиксируют сетку, затем поверхности очищают от грязи и пыли, закрывают имеющиеся дефекты (выбоины, трещины), убирают высолы. На подготовленные стены в несколько слоев наносят грунтовку, каждый из них обязан высохнуть.
Изготовление ракушечника
Добывается материал карьерным способом специальными машинами, которые режут пласты ракушечника. Даже на одном карьере структура и цвет камня меняется в зависимости от глубины слоя. Несмотря на свою прочность, ракушечник легко пилится даже ручной пилой и можно без особых затруднений получать плиты и блоки самых разных размеров. По этой же причине доступно изготовление деталей различных форм и размеров, например, колонн. Стандартный размер блоков – 18х18х38 см, либо 20х20х40 см. В одном блоке ракушечника 5,5 кирпичей. При обработке плит, им придают разные виды поверхностей: обычная пиленая, полированная, шероховатая.
Создание перекрытий в доме из крымского камня
Существует 2 способа оборудования перекрытий в доме, где стены выполнены из ракушки:
· на кладочный раствор;
· по железобетонному поясу.
При строительстве дома обязательно нужно учитывать карту сейсмологической активности земной поверхности. В спокойных в этом отношении районах перекрытия обустраивают без железобетонного пояса, если толщина стены 0,38 м. Согласно строительным нормам и правилам величина поверхности опоры должна составлять не менее 0,12 м.
В опасных сейсмически районах с подвижной почвой укладка железобетонного пояса обязательна. Она необходима и при малой толщине стен в 0,18 м. При этом с поясом устанавливают опалубку.
Обычно трудно положить плиты точно по кладке, ведь из-за неровности ракушняка создается перепад в 5–15 мм. Чтобы потолок из плит был ровным, делают выравнивающий бетонный слой, на который ложатся плиты. Хотя мастера по опыту говорят о неровной поверхности фабричных железобетонных плит. Это влечет за собой дополнительную отделку стен.
Начинайте строительство из ракушечника, рассчитав предварительно с помощью не сложных действий его число. Учитывайте особенности стен из этого камня для перекрытий, его плотность. Только разумный взвешенный подход

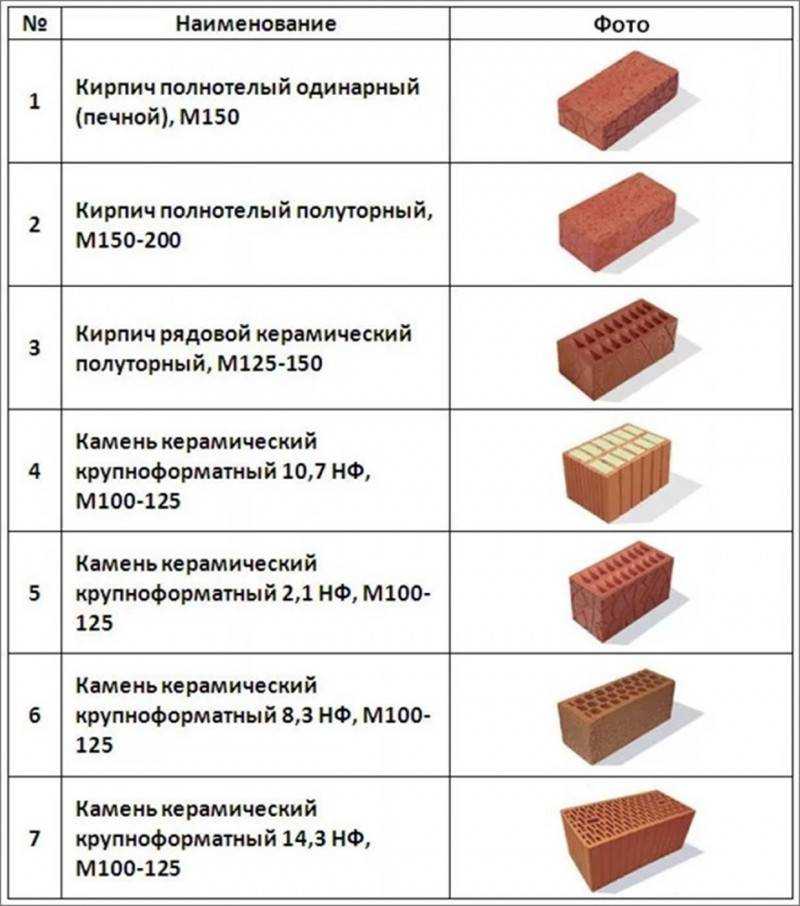

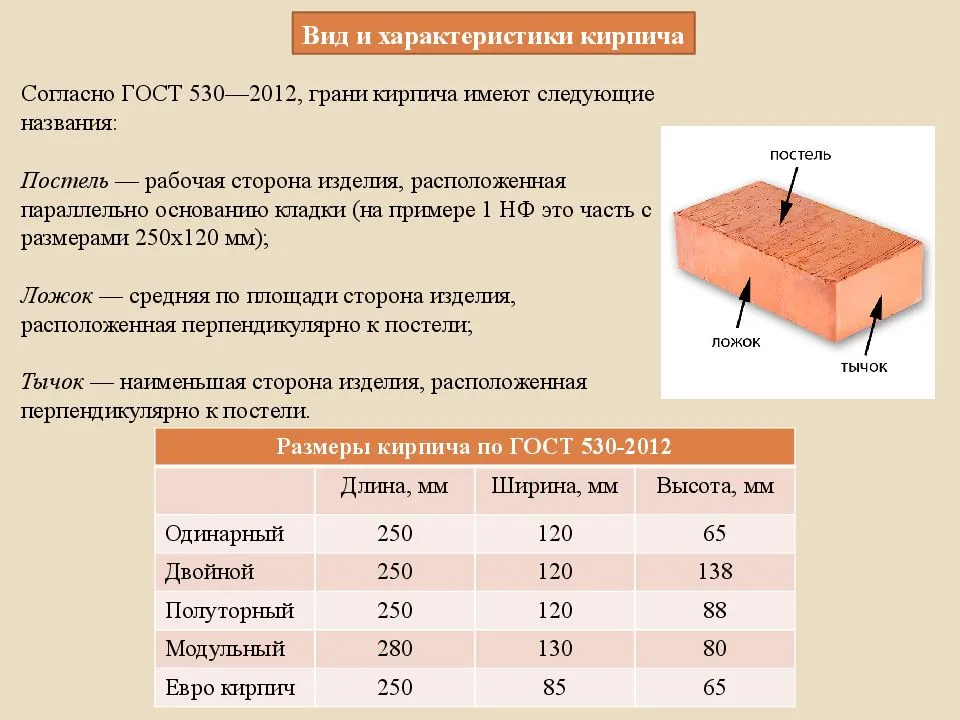

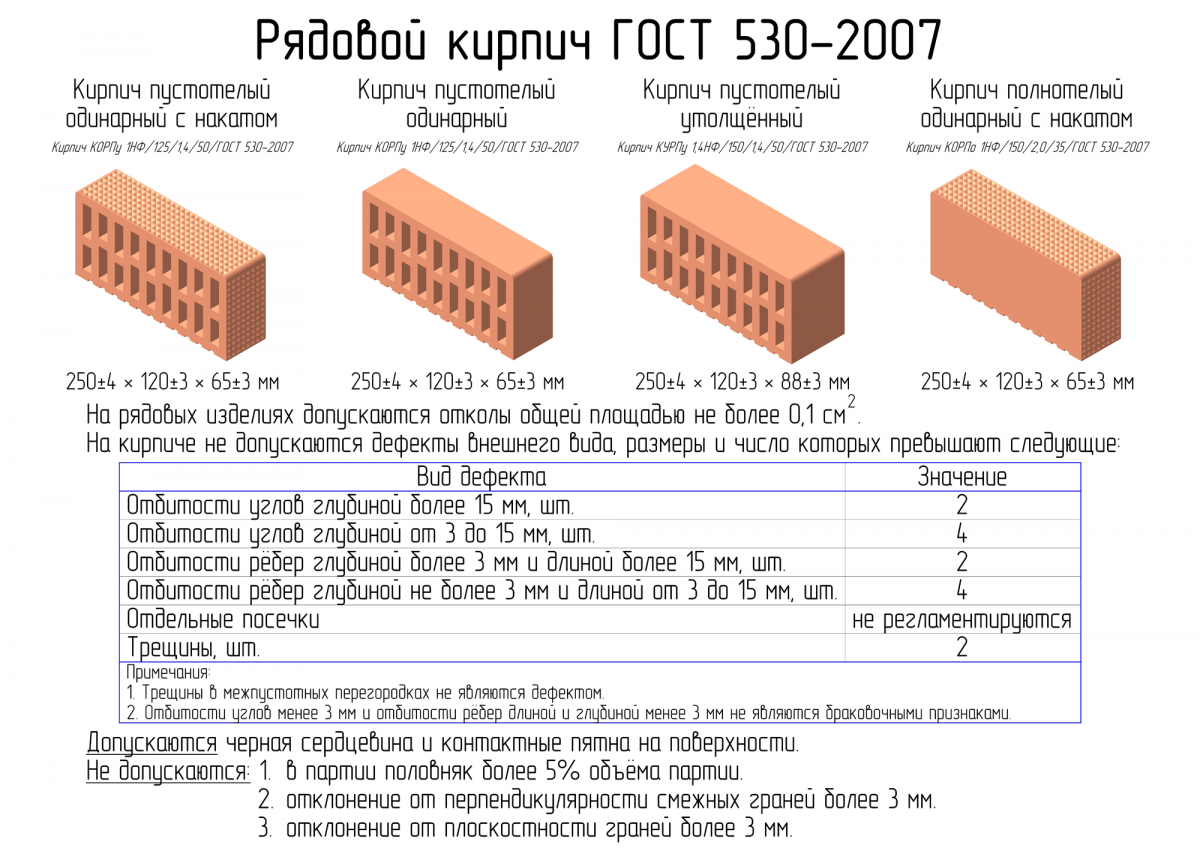

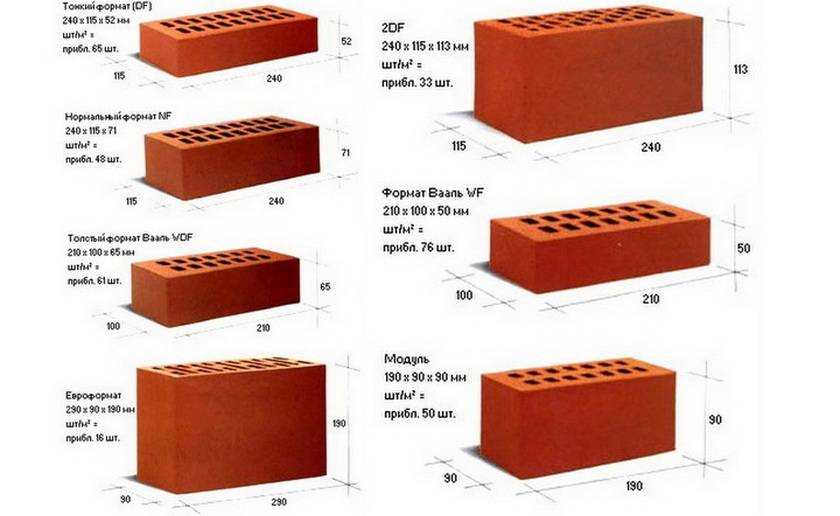

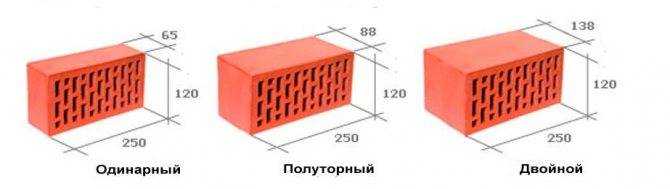

Толщина с применением утеплителя
Теплоизоляционные свойства кирпича не относятся к его достоинствам, поэтому в тех регионах, где царят холодные зимы, приходится делать кладку в более, чем два ряда, что крайне нецелесообразно. Так, в кирпичном доме с толщиной стен 770 миллиметров (три кирпича) тепло сохраняется так же, как в бетонном с 344-миллиметровыми стенами или в деревянном со 127-миллиметровыми стенами. Выходом из ситуации является использование утеплителей, которые позволяют существенно уменьшить толщину стен, тем самым снизив нагрузку на фундамент и сократив расходы.
В таблице приведено сравнение коэффициентов теплопроводности нескольких материалов, ориентируясь на которые, можно определить, какая должна быть толщина стены дома при уменьшении количества кирпичей в кладке.
Название материала | Коэффициент теплопроводности |
Кирпич силикатный | 0,7 |
Кирпич керамический полнотелый | 0,56 |
-//- пустотелый | 0,26 |
Минеральная вата | 0,042 |
Пенополистирол | 0,028 |
На основе коэффициента теплопроводности производится расчет коэффициента теплоэффективности по следующей формуле:
Ктэ = s/Ктп, где s – толщина слоя материала (в метрах), Ктп – коэффициент теплопроводности.
Так, коэффициент теплоэффективности 380-миллметровой капитальной стены из кирпича равен: 0,38/0,56 = 0,68. Чтобы такой дом сохранял тепло на уровне здания с 510-миллиметровыми стенами, необходимо добавить минеральную вату со следующей теплоэффективностью: 0,51/0,56 – 0,68 = 0,23. Исходя из этого, легко определить толщину необходимого слоя утеплителя, которая составит: 0,23 х 0,042 = 9,7 миллиметров.
Полезное для нас
Запись дневника создана пользователем Ксюняша22, 18.02.14 Просмотров: 2.956, Комментариев: 4
Стандартный камень-ракушечник имеет следующие размеры: 390 х 190 х 190 мм. Как правило, толщина стен выбирается равной 390мм, что равняется длине или удвоенной ширине одного блока-ракушечника. При такой ширине стены на 1 квадратный метр потребуется около 26 блоков ракушечника (1 / (0,19 * 0,39) * 2 = 26,99 шт. без учета растворных швов).
Рис.1 Дом из ракушняка
Исходя из этого, нужное количество камня-ракушечника будет равно: К=110*26=2860 шт.
В данном примере не учтено количество требуемого камня для возведения перегородок и прочих архитектурных изменений. Расчет требуемого количества материала для перегородок производится аналогичным образом из расчета ширины перегородок 190мм, соответственно нужное количество блоков ракушечника на квадратный метр будет равно не 26, а 13.
Таким образом, количество требуемого камня-ракушечника считается по весьма простой формуле: застраиваемая площадь стен умножается на 26 в случае кладки в «один» камень, т.е. при ширине стен в 39мм, а площадь перегородок умножается на 13 (вариант кладки в «полкамня»), отсюда и выводится число нужного количества ракушняка.
Добыча и применение
Ракушечник — один из немногих строительных материалов, который природа дала нам практически в готовом виде. Добыча камня заключается в нарезке геологических пластов специальными машинами на блоки определенного размера. Внешний вид камня даже в пределах одного месторождения может существенно изменяться. Камень легко пилиться и обрабатывается. В зависимости от дальнейшего назначения, поверхность камня будет просто пиленная, шлифованная или слегка шероховатая.
Достоинства материала:
- относительно малый вес камня ракушечника
, - низкая стоимость,
- уникальная текстура,
- простая обработка и монтаж,
- отличное сцепление благодаря пористой структуре,
- низкая теплопроводность,
- хорошая шумоизоляция и морозостойкость (при правильном монтаже и эксплуатации без потери качества может выстоять более 100 сезонов),
- не вступает в химические реакции с другими стройматериалами.
Ракушняк широко используется в малоэтажном строительстве, внутренней и наружной отделке. Прекрасно выглядит в ландшафтных проектах на приусадебных участках (ограждения, подпорные стенки, гроты, фонтаны и пр.). Полированная плитка из ракушечника, пропитанная гидрофобными растворами используется в качестве декоративной отделки.
Ракушечник, ракушник, ракушка — всё это названия одного строительного материала, из которого возводят частные дома в южных широтах, в том числе в России. В этой статье мы рассмотрим: стоит ли строить дом из ракушечника, каковы особенности материала и основные моменты, которые необходимо учитывать при проектировании и монтажных работах.
Какие факторы нужно учитывать при выборе типа кладки?
Определяя, какой толщины должна быть стена, целесообразно ориентироваться на следующие моменты:
Предполагаемую нагрузку. Это определяющий фактор, включающий в себя этажность здания, а также его функциональное назначение.
Климатические нюансы
Возводимое здание должно обеспечивать комфортные условия для людей, особенно это важно для зимнего дома, где проживают постоянно. Толщина считается достаточной, если промерзания стен не происходит.
Принятые стандарты
При осуществлении расчета толщины стен важно ориентироваться на нормы, прописанные в действующем ГОСТе. Только при таком условии дом будет безопасным для проживания.
Внешнюю привлекательность. Эстетическая составляющая весьма важна для внешней стены, поэтому игнорировать ее также нельзя. Тонкая кладка выглядит наиболее предпочтительно, однако не всегда приемлема.
Происхождение ракушечника
Основные месторождения этого природного камня находятся в южных районах, там, где раньше разливались доисторические моря: Молдавия, Одесская область, Крым, большая часть Альп, Туркмения, Азербайджан. Как видно из названия, этот строительный материал состоит из раковин и ракушек морских животных, обитавших в этих морях. Со временем моря высыхали, берега и дно обнажались вместе с осевшими в них останками этих морских существ. Даже сейчас на срезах плит из ракушечника можно встретить скелеты этих доисторических животных. Под воздействием природных условий и тяжести лет все это спрессовалось до твердости камня.
