Как правильно возводится цоколь из кирпича на ленточном фундаменте?

Ленточный

Сборный ленточный с подвалом

Ленточный фундамент достаточно востребован в строительстве, так как способен выдерживать значительные нагрузки от массивных бетонных конструкций. Он устраивается как под несущими наружными стенами, так и под внутренними. При строительстве ленточного фундамента можно спокойно создавать подвал или цокольный этаж. В этом случае лента фундамента будет играть роль стен. Данный фундамент конструктивно разделяется на монолитный и сборный.

Ленточный монолит

Монолитный фундамент является единой армированной бетонной конструкцией. При создании сборного фундамента применяются блоки из бетона или камня. Он строится сравнительно быстро, но требует привлечения дополнительных рабочих рук и специальной техники. Монолитный фундамент имеет сравнительно большие прочностные характеристики.

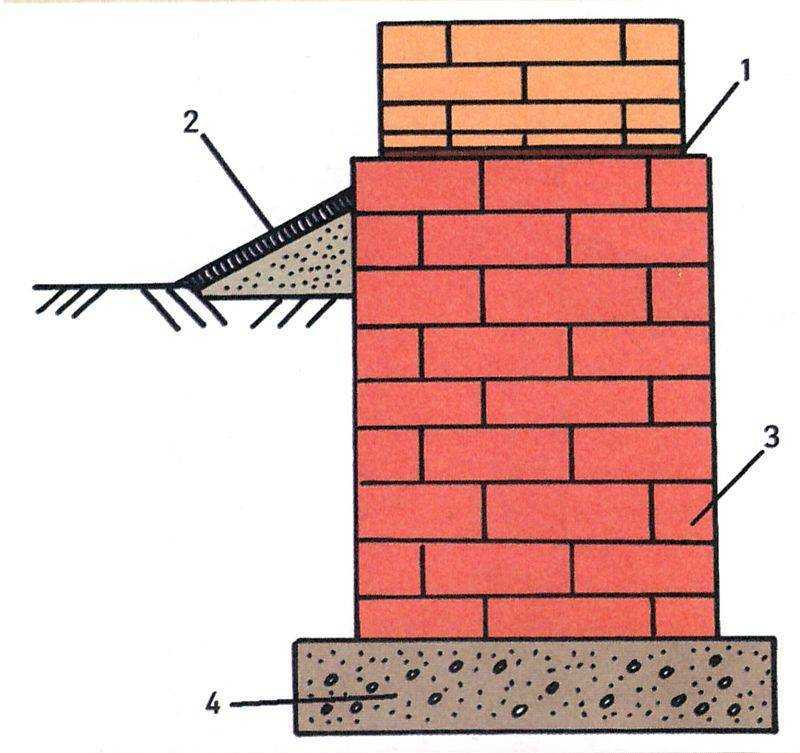

Схема заглубленного фундамента под кирпич

Ленточные фундаменты бывают мелкозаглубленными и заглубленными. Для кирпичного дома подходит второй вариант. Кроме того, если в проекте существует подземное помещение, то подошва фундамента должна находиться глубже уровня промерзания грунта на 0,3 м.

Ленточный фундамент возводится в определенной последовательности:

• Выбранный участок приводится в порядок, срезается дерн и производится разметка будущего фундамента, при этом углы должны равняться 90º.
• Если проект кирпичного дома предусматривает строительство подвального помещения или цокольного этажа, роется котлован нужного размера. В ином случае копается траншея. Размеры выемки должны быть в 1,5 раза больше, так как нужно будет свободное место для заливки бетона в построенную опалубку. Дно горизонтально выравнивается и теодолитом (если имеется) проверяются угловые отметки глубины.
• При устройстве ленточного фундамента монолитного типа дно траншеи сначала смачивают водой, а затем делают насыпку из песка и гравия мелкой фракции. Толщина слоя смеси должна быть 0,2 м. Затем для уплотнения применяется виброплита. На утрамбованную подушку укладывается гидроизоляционный материал, после чего наступает очередь заливки легким бетоном. При создании сборного фундамента работа выполняется такая же, только подушка устраивается непосредственно под бетонные блоки.
• Так как бетонные блоки много весят, для строительства сборного фундамента применяется специальная техника. Блоки укладываются таким же способом, как и кирпич – с перевязкой цементно-песчаной смесью.
• При устройстве монолитного фундамента сначала из досок толщиной до 5 см сбивают опалубку, которая скрепляется распорками. В качестве альтернативы можно применить разборную опалубку каркасно-щитового типа. Стенки конструкции должны быть вертикальными. Высота опалубки делается под фундамент, который должен быть выше уровня земли на 0,4 м.

• Затем устраивается каркас из арматуры. Стержни должны иметь размер в сечении до 1 см. Нужное количество отрезков скрепляется между собой сваркой, после чего каркас кладется в траншею на предварительно подготовленные подпорки.
• Заливка Теперь наступает очередь заливки бетона в опалубку. Эта работа выполняется поэтапно с распределением слоев толщиной до 0,2 м. Заходов должно быть несколько и после каждого из них бетон нужно провибрировать. После этого пузырьки воздуха выходят наружу, и фундамент становиться цельным и плотным.

• Чтобы фундамент после заливки полностью высох, нужно выждать некоторое время – приблизительно месяц. В первые дни не нужно забывать поливать водой конструкцию. Благодаря этому бетон не будет растрескиваться.
• После того как бетон застынет, опалубка снимается, и проводятся гидроизоляционные работы с применением рулонных материалов или битумной мастики.

Укладка рубероида

Затем края фундамента засыпаются, причем эта работа выполняется аккуратно – гидроизоляция фундамента должна остаться целой и невредимой.

Обмазочная гидроизоляция

Алгоритм выполнения кладочных работ

После приобретения всех материалов подготовительный этап завершен. Можно начинать строительство. Как выложить цоколь из кирпича на фундамент?

Подготовка площадки

Вам следует заранее приобрести цементный раствор для кладки. Раствор М-75 считается наиболее подходящим.

Выбранный раствор следует распределить и слегка разровнять. Толщина слоя не должна превышать 2 см. В этот слой следует уложить армирующую сетку. Убедитесь, что сетка изготовлена из проволоки ВР-1 толщиной 4 мм. Ячейки сетки не должны быть большими, предпочтительно 50 x 50 мм.

Кладка

После установки сетки начните укладывать кирпичи. Как класть цоколь из кирпича?

• Необходимо уложить 4 ряда, после чего уложить сетку. Это поможет прочно укрепить стену.
• Кирпичи укладываются горизонтальными рядами. Если вы все делаете сами, можно немного упростить процесс и укладывать кирпичи в один ряд. Один слой следует укладывать поперек стен, а другой — вдоль.
• Направление укладки кирпича должно чередоваться от ряда к ряду.

Чтобы убедиться, что кирпичная кладка качественная и прочная, проверьте следующие моменты:

• Следите за тем, чтобы стыки соседних рядов хорошо прилегали друг к другу;
• Проверьте угол между кирпичами, лежащими в противоположных рядах — он должен быть прямым;
• Организуйте систему вентиляционных отверстий по периметру подвала — их размер должен составлять от 15 до 25 см, они должны располагаться через каждые 3 м на высоте 15 см от земли.
• Кроме того, необходимо учитывать толщину стены подвала. Она должна соответствовать определенной схеме. Толщина должна быть кратна размеру кирпича: 1 кирпич — 25 см, 2 — 51 см, 1,5 — 51 см, а высота должна быть не менее 35 см. Это заключительный этап строительства — кирпичный погреб готов. Теперь можно переходить к изготовлению задней стенки и отделочным работам.

Отмостка

Создание отмостки — важный этап в строительстве цоколя. Дело в том, что она защищает его от проникновения влаги, т.е. талой воды и осадков. Его максимальная ширина не должна превышать 60 см, но не менее чем на 20 см выше уровня крыши.

Камень, асфальт и бетон могут быть отличными материалами для гидроизоляционной мембраны. Для самостоятельной сборки начинайте с углов. Покройте их герметиком и приступайте к монтажу.

Отделка цоколя

Многие отказываются от облицовки цоколя, считая этот шаг излишним

В действительности облицовка служит еще одним слоем гидроизоляции, поэтому не следует недооценивать ее важность. Кирпичные стены постоянно подвергаются воздействию агрессивной среды и имеют низкую влагостойкость, поэтому им полезен дополнительный защитный слой. Для повышения эффективности выбирайте влагостойкие и прочные материалы

Подходят как натуральные, так и искусственные камни и керамическая плитка. Можно также использовать штукатурку. Не забудьте учесть общий стиль вашего дома. Любые отделочные материалы должны хорошо сочетаться с запланированным внешним видом

Для повышения эффективности выбирайте влагостойкие и прочные материалы. Подходят как натуральные, так и искусственные камни и керамическая плитка. Можно также использовать штукатурку. Не забудьте учесть общий стиль вашего дома. Любые отделочные материалы должны хорошо сочетаться с запланированным внешним видом.

Требования к цоколю и материалам для его изготовления

Среди требований к цоколю одно из основных – способность выдерживать повышенные нагрузки. Помимо этого, эксплуатация цокольного этажа из кирпича происходит в неблагоприятной обстановке

Потому важно помнить следующее:

1. Приближенность к земле увеличивает неблагоприятное воздействие выпадающих осадков и подземных вод. В период дождя стены промокают совсем немного, на цоколь же воздействует вся влага с фасада.
2. Помимо сильного воздействия воды негативно влияет перепады температуры.
3. Цоколь должен иметь отверстия для самопроизвольного вентиляционного процесса, что обусловлено его преимущественным пребыванием в неблагоприятных условиях.
4. При постройке цокольного этажа в жилом здании материал изготовления должен быть с низкой теплопроводностью. Однако требования к прочности при этом не понижаются.

Применение кирпича разных марок позволяет выстраивать конструкцию с необходимыми показателями по ширине и высоте в минимальный период с невысокими денежными затратами. Физическая стойкость меняется при изменении толщины постройки, способность проводить тепло зависит от качеств кирпича или же при применении современных материалов для утепления.

В данном видео вы подробнее узнает о кладке киприча:

Чтобы обезопасить поверхности цокольной конструкции от повреждения климатическими явлениями, используют финишную обработку стен. Это же позволит улучшить внешний вид фасада.

Кладка цоколя из кирпича своими руками

ООО «СтройПартнер» 2009-2018

Адрес: 119071 , г. Москва , 2-й Донской проезд, д. 4 стр. 1

Цоколем называется подножие дома, которое расположено поверх фундамента и является своеобразным переходом от основания к несущим стенам. Для его устройства могут применяться различные материалы – бутовый камень, специальные железобетонные блоки. Нередко цокольной частью выступает монолитный железобетонный пояс столбчатого или ленточного фундамента, расположенный над поверхностью земли. Также широким спросом пользуется кладка цоколя из кирпича, но в этом случае нужно применять качественный кладочный материал и соблюдать ряд важных технологических правил. Этим вопросам и посвящена наша очередная статья.

Расчет потребности кирпича для выкладки цоколя: технические нюансы, строительный калькулятор

С технологической точки зрения расчет красного кирпича на цокольную часть здания целесообразнее выполнять на этапе проектирования дома, чтобы включить в смету финансовые затраты на покупку материала. Но на практике довольно часто это выполняется уже при планировании устройства цоколя.

Технические моменты расчета

Для расчета рядового кирпича (независимо от того, на калькуляторе это будет выполняться или самостоятельно) нам необходимо знать толщину будущего цоколя и его высоту. Эти параметры кратны размерам используемого кладочного материала с учетом толщины швов, которые обычно составляют 10-12 мм.

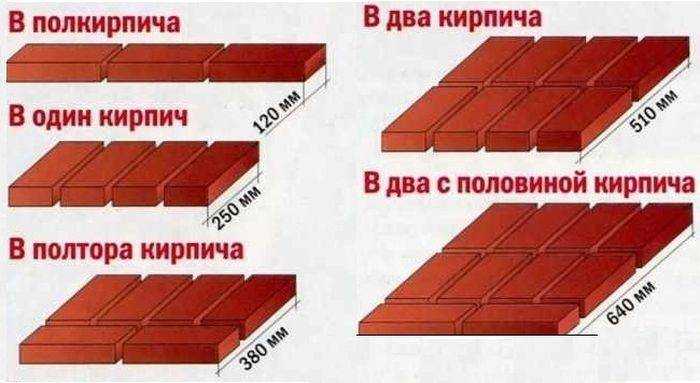

Возможные варианты толщины кладки указаны на рис. 1:

Рисунок 1. Разные по толщине виды кладки

Как правило, цокольная часть дома выкладывается толщиной 380 или 510 мм. Кладка цоколя в 1 кирпич (см. фото 6) применяется в основном при строительстве деревянных строений, дачных домиков сезонного проживания, бань и других небольших построек.

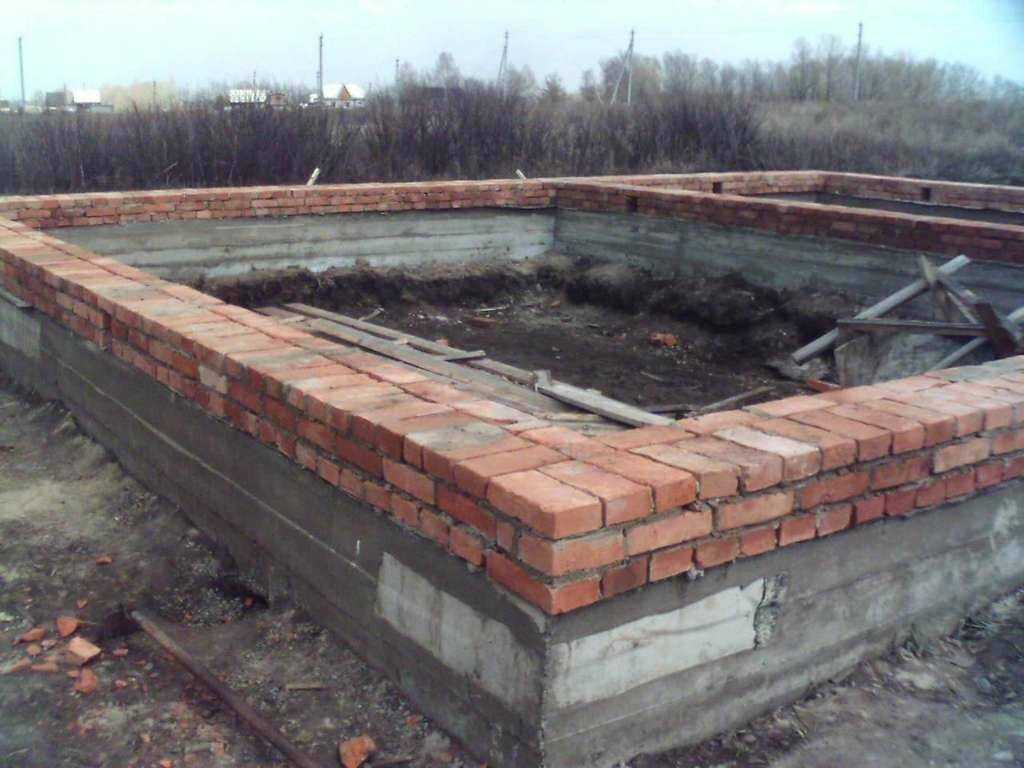

Фото 6. Пример выкладывания цокольной части толщиной 250 мм

Кладка в ½ кирпича применяется только для облицовки цоколя (см. фото 7).

Фото 7. Цоколь, облицованный кирпичом

Высота высчитывается после того, как вы определитесь, какой тип кирпича идет на цоколь – 1НФ или 1,4НФ. При расчете обязательно учитываются горизонтальные швы.

Усредненный расход кладочных элементов в зависимости от толщины конструкции представлен в таблице ниже. Но конкретное количество материала высчитывается индивидуально для конкретного здания. При этом покупать рекомендуется с небольшим запасом (в пределах 5-7%), чтобы исключить простои из-за нехватки материала.

Таблица 1. Средний расход кирпича на 1 м 2 кладки

Количество кирпичей в кладке (с учетом растворных швов), шт.

Организация площадки для работ

Определившись с выбором материалов, проведя все подготовительные работы, не мешает подумать о месте, где будет проводиться отделка. Правильная расстановка на участке всех ёмкостей, бетономешалки, поддонов с кирпичом, сократит сроки отделочных работ вдвое.

Правила здесь просты:

• Проход от стены должен быть не менее 1200 мм., по всему периметру фундамента. Свобода действий, так сказать.
• Проведите несложный расчет, сколько потребуется всех ресурсов, сгруппируйте их на каждые 6 метров кладки при помощи поддонов.
• Подумайте насчёт запаса воды, перебои с водоснабжением случаются повсюду.
• Применяйте защитные средства, в вечернее время подумайте о дополнительном освещении.
• При выборе бригады со стороны проверяйте их опыт и профессионализм. Поинтересуйтесь о предыдущем месте работ у бригадира.

Критерии выбора кирпичного материала при возведении цокольной части

А зачем вообще нужен цоколь? Считается, что он удерживает максимальные нагрузочные воздействия от любого сооружения. При этом эксплуатация его проходит в непосредственной близости от земли, под негативным действием атмосферных осадков и воды, находящейся в земле. Верхние участки стен намокают незначительно, а вот на цокольную часть приходится наибольшее количество влаги со всей возвышающейся над ним поверхности.

Характеристики, предъявляемые к цокольной части, утверждены СНиП II 22 81, в котором сказано, что камни, ячеистые бетонные блоки, кирпич из керамики или другой материал, изготовленный по методу сухих технологий, применять для отделки не разрешается.

Рассмотрим случай возведения цоколя из кирпича на ленточный фундамент под хозпостройку. Стройматериал должен отвечать следующим характеристикам:

• устойчивость к морозам. Такой показатель зависит от марки кирпичного камня и технологии его производства, и составляет от двадцати пяти до ста циклов;
• водопроницаемость – значение варьируется в пределах от двух до двенадцати процентов;
• прочность должна составлять не ниже м125. При этом строители рекомендуют выбирать такой показатель с запасом. И если вы сомневаетесь, какой кирпич лучше м100 или м125 – смело выбирайте второй вариант.

Назначение, виды и устройство цокольного элемента

Цоколи характеризуются тем, что они выступают над поверхностью земли. Их высота не регламентируется, однако обычно верхняя отметка цоколя совпадает с нижней отметкой перекрытия первого этажа. А сама она зависит от наличия или отсутствия подвальной части или цокольного этажа. Еще один критерий — высота цоколя должна быть выше максимальной толщины снежного покрова для данного региона.

Конструктивно цоколь бывает:

1. Западающим, то есть с нависающей над ними на 12-18 см стеной; такой цоколь применяют под штукатурку (простую или декоративную), облицовку плиткой из керамики или натурального камня, отделку штампованными сайдингами из металла или пластика.
2. Одноуровневым, находящимся в одной со стеной плоскости.
3. Выступающим с плавным иногда фигурным переходом, обеспечивающим сток воды при дожде и не накапливающим снега зимой.

Цокольные части, имеющие вид кирпичных, могут быть сформированы двумя вариантами:

1. Декоративная облицовка монолитной части, выступающей над поверхностью земли, заглубленного на нужную глубину бетонного ленточного фундамента;
2. Полностью кирпичный цоколь. Востребован, когда бетонный фундамент обрывается на отметке грунта; он имеет бугристую верхнюю часть, а в самом фундаменте наблюдаются проблемы с геометрией углов и сопряжений с внутренними основаниями капитальных несущих стен, разграничивающих пространство будущего строения на отдельные зоны и помещения.Цельнокирпичная, выступающая над землей система устраняет эти проблемы так, чтобы опирающиеся на цоколь стены оказались строго вертикальными, а углы прямыми.

Виды кирпичей и какой из них наиболее оптимален

Существует немало разновидностей кирпичных блоков, но для кладки цоколя годятся далеко не все.

Например, силикатный кирпич, при внешней привлекательности, не может быть использован для строительства цоколя из-за низкой несущей способности и высокой гигроскопичности.

Эти два качества недопустимы для цоколя, так как этот элемент принимает на себя практически полный вес дома и дождевые стоки с поверхности стен.

Оптимальным вариантом материала станет полнотелый керамический кирпич. Он имеет наиболее удачное сочетание качества, цены и эксплуатационных показателей.

Некоторые источники в качестве подходящего варианта указывают клинкерный кирпич. Это — весьма спорный вариант.

Дело в том, что клинкер практически не впитывает воду.

Это является как достоинством, так и недостатком материала, поскольку для качественного сцепления с кладочным раствором необходимо, чтобы материал мог впитывать влагу. Иначе прочность соединения исчезает, а швы начинают оказывать неблагоприятное воздействие.

Они впитывают влагу, которая замерзает и расширяется, разрушая кладку.

Технология кладки цоколя кирпичом

Кладка кирпича на поверхность фундамента должна выполняться с учетом некоторых правил, что обеспечит высокое качество создаваемой конструкции.

Подготовка необходимых материалов

Кладка кирпича на цоколь

Готовить раствор нужно непосредственно перед выполнением основных работ. Его необходимо использовать в течение 3 часов, поскольку он быстро твердеет и теряет свои свойства. Готовку цементно-песчаного раствора можно осуществлять в бетономешалке или сделать все вручную.

Берут подходящего размера таз и засыпают песок и цемент (4:1), используя специальную растворную лопату. После перемешивания сухих компонентов добавляется вода и 2–3 капли жидкого мыла (придаст раствору дополнительную пластичность). Все ингредиенты тщательно перемешивают, чтобы получить смесь с однородной консистенцией.

Специалисты рекомендуют предварительно замочить кирпич в обычной воде на 15 минут. Кладка такого материала будет происходить намного легче и позволит без проблем устранить мелкие дефекты, появляющиеся во время работы. После предварительного замачивания материала получаются швы, которые будут намного крепче обычных. Это достигается отсутствием проникновения капиллярной влаги из раствора в кладку.

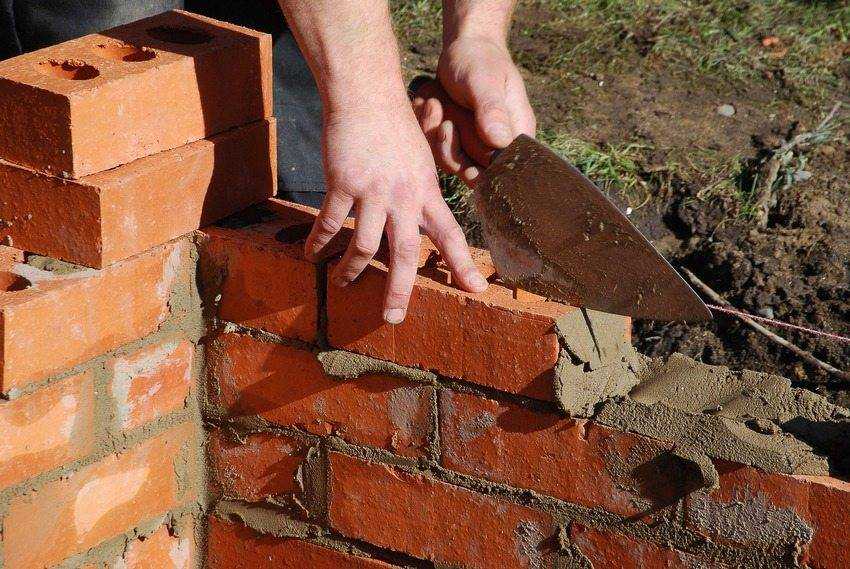

Технология выполнения кладки кирпича

Для качественной кладки кирпича следует использовать следующую инструкцию:

Виды кладки кирпича

• Вначале выставляются углы, которые должны находиться на одном уровне. Между ними натягивается шнур для кладки следующих кирпичей.
• Раствор для нижнего ряда наносится непосредственно на рубероид, распределяется кельмой, чтобы он не доходил до краев на 2–3 см.
• Толщина шва обычно составляет 12 мм, а при армировании достигает 16 мм (применяют металлическую сетку).
• Угол формируют с двух кирпичей, уложенных под прямым углом. Для надежной фиксации используется строительный молоток.
• Лишний раствор удаляется кельмой. Он наносится на боковые грани красного кирпича для формирования вертикальных швов.
• Положение каждого кирпича проверяется при помощи уровня и отвеса.
• Все элементы кладки тщательно прижимаются к поверхности, что обеспечивает надежность создаваемой конструкции.
• Кирпичи на углах укладывают на несколько рядов выше, что позволяет натягивать между ними шнур для формирования всей кладки.
• Во время работы качество кладки углов проверяется угольником, уровнем и отвесом.

Допустимые погрешности:

• в вертикальной плоскости до 10 мм;
• в горизонтальной – 5 мм.

При выявлении небольших дефектов их можно устранить при помощи варьирования толщины шва. Но если перепады по уровню большие, избавиться от них таким способом невозможно

Поэтому в процессе кладки каждого ряда необходимо уделять должное внимание каждому кирпичу. Особенно тщательно нужно формировать углы, которые влияют на качество всей конструкции

Видео по теме: Как правильно класть кирпич

https://youtube.com/watch?v=sGE2TKsrNjs

Подборка вопросов

• Михаил, Липецк — Какие диски для резки металла использовать?
• Иван, Москва — Какой ГОСТ металлопроката листовой стали?
• Максим, Тверь — Какие стеллажи для хранения металлопроката лучше?
• Владимир, Новосибирск — Что значит ультразвуковая обработка металлов без применения абразивных веществ?
• Валерий, Москва — Как выковать нож из подшипника своими руками?
• Станислав, Воронеж — Какое оборудование используют для производства воздуховодов из оцинкованной стали?

Утепление цоколя

Для сохранения тепла в доме необходимо провести утепление цоколя. Эти работы могут быть выполнены как сразу после возведения цоколя, так и после завершения общих строительных работ. Для теплоизоляции чаще всего используются пенопласт и пенополистирол. Крепление утеплителя выполняется с помощью специального клея, который не содержит в своем составе ацетона или других растворителей. Клеевым раствором обрабатывается внешняя поверхность цоколя. Листы утеплительного материала прикладывают к поверхности и плотно прижимаются.

Для экономии бюджета можно выполнить простое оштукатуривание поверхности цоколя. Обычная штукатурка играет роль хорошего утеплителя.

Кладка цоколя из кирпича на ленточный фундамент – это сложный, но доступный процесс. Необходимо сделать правильные расчеты и соблюдать последовательность работ. А утепленный и защищенный от негативного влияния природных явлений цоколь сделает строение более привлекательным и повысит его технологические характеристики.

Столбчатый фундамент

Такой вид основания хорошо подойдет для легких строений. К последним относятся каркасные конструкции из бруса. Его также можно применять, когда к жилому зданию необходимо пристроить веранду или хозблок. И на таком варианте можно хорошо сэкономить.

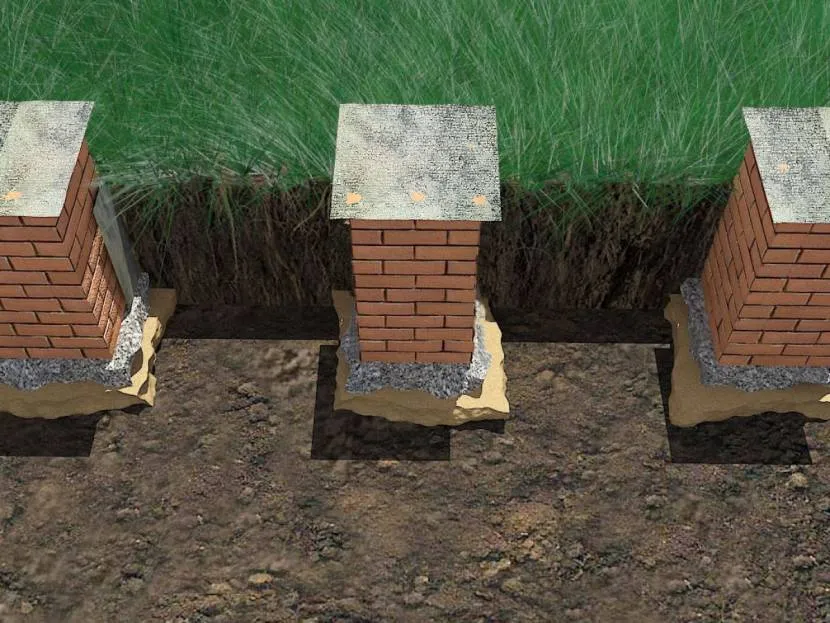

Столбчатый фундамент из кирпичаИсточник karkas.info

Но если на участке обнаружен проблемный грунт, то много выгадать не получится. Придется заглублять столбы на целых 2 метра. Чтобы опуститься ниже уровня промерзания грунта. И столкнувшись с такой незадачей, буквально все отказываются от затеи с кирпичом.

Дело в том, чтобы заложить начало кладки кирпича на фундамент на такой глубине, потребуется очень просторная яма. А их нужно несколько. Поэтому практичнее в этом случае забетонировать в узких шурфах стальные трубы. А малозаглубленный фундамент из кирпича делать на песчаных почвах. Но опять же, если уклон участка позволяет. При больших перепадах высот такое основание делать нельзя.

После проведения разметки выкапывается нужное количество ям на глубину не менее полуметра. Их ширина должна быть немного больше, чем размер будущего столба. Обычно выкладывают опоры со средней величиной стороны в 40 см. Поэтому необходимо добавить сантиметров по 20 для последующей засыпки щебнем.

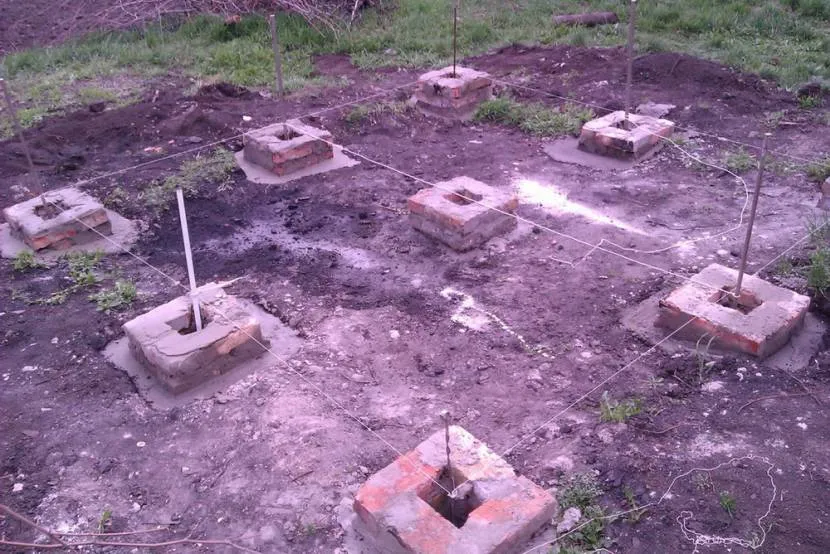

Усиленный столбчатый фундаментИсточник remont-book.com

На дно укладывается геоткань и сверху засыпается песок слоем в 10-15 см. Затем прокладывается рубероид. Можно, как и в случае с ленточным фундаментом, устроить на подсыпке бетонную подушку. И на ней начинать выравнивание фундамента кирпичом, когда она застынет.

Один ряд содержит 4 кирпича. Каждые 4 ряда в шов закладывается стальная проволока диаметром 5-6 мм для армирования. В пустоту в центре опоры помещают арматурные прутья, засыпают строительным мусором и заливают рабочим раствором. При работе следят за строгой вертикальностью будущего столба при помощи отвеса и уровня.

Опору выкладывают до тех пор, пока она не поднимется над поверхностью на высоту в 20 см. Если на участке присутствует небольшой уклон, то все столбы выравнивают по самому верхнему. По окончании кладки, столбу дают неделю выстоятся и делают гидроизоляцию, как в ленточном варианте. Отсыпку свободного пространства вокруг опор выполняют щебнем или шлаком.

Видео покажет, как начинать кладку кирпича на фундамент:

Коротко о главном

Для легкого строения, будь то небольшой жилой дом каркасного типа или хозяйственная постройка, подходит бюджетный вариант малозаглубленного фундамента из кирпича. Только перед работами обязательно проводят геодезическую экспертизу участка. Если на нем проблемные почвы, то такое основание для здания не подойдет.

Обустройство основания под стены цоколя

В любом случае, чтобы возвести кирпичный цоколь, нужно сначала выполнить мелкозаглублённый ленточный фундамент из монолитного бетона, на который должны будут опираться его стенки.Итак:

• Располагаться цоколь может, в зависимости от конструкции фундамента, между сваями. В этом случае, поверхность цоколя будет заподлицо с поверхностью стен дома. Второй вариант – это устройство цоколя по наружному периметру свайного поля. При этом цокольные стенки будут выступать наружу.
• Приступая к устройству цокольного этажа своими руками, нужно иметь в виду, что фундамент под облицовочный кирпич должен выдерживать вес кладки, и других нагрузок не несёт. Главное, чтобы его ширина соответствовала, а вернее немного превышала толщину стенок. Если кладка будет вестись в полтора кирпича, толщина стен получится 380 мм.
• Под такую стенку нужен фундамент шириной 40 см. Его высоту желательно рассчитать, в зависимости от высоты кладки. Для цоколя высотой в 50-60 см достаточно высоты основания в 20-30 см.
• Итак, по периметру свайного поля копается траншея глубиной в 20 см. В ней устраивается утрамбованная песчаная подушка толщиной 5-6 см. Затем, из необрезной доски сооружается опалубка с высотой стенок в 25-30 см. Её дно необходимо застелить рубероидом, с хорошим нахлёстом на стенки. Делается это для того, чтобы влага из бетона не ушла в песок.
• Бетон для заливки можно купить готовый, а можно изготовить на месте. Марка бетона должна быть не ниже М200. Если раствор будете смешивать самостоятельно, у вас на 1 часть цемента пойдёт 2 части песка и 3 части щебня, фракцией не более 8 мм. И песок, и щебень не должны содержать примесей извести и глины. Цемент берётся М400. Воды в растворе должно быть не более 30%.
• Если будут возводиться полноценные цокольные стены, в бетон неплохо добавить состав типа Пенекрит или Пенетрон. Эта добавка защитит бетон от влаги и разрушения от многократных циклов замораживания и размораживания.

Готовый бетон заливается в опалубку до половины её высоты, и тщательно трамбуется. Затем на его поверхность выкладывается армирующая сетка, которую сваривают или вяжут стальной проволокой из прутов арматуры диаметром 8 мм. После этого доливается остальная часть бетона.
