Устройство деформационных швов - самстрой - строительство, дизайн, архитектура

Герметизация углублений

Перед укладкой финишного покрытия пола нужно проделать еще одну работу, что заключается в заполнении компенсационного углубления каким-либо предназначенным для этого материалом и заделке герметиком. Это нужно для того, чтобы в приготовленные борозды не попадала влага, мусор, различные агрессивные среды, что могут негативно сказываться на структуре и целостности бетона. Однако что угодно в качестве герметика использовать нельзя. Следует использовать только те материалы, что по своим свойствам подходят для подобных целей.

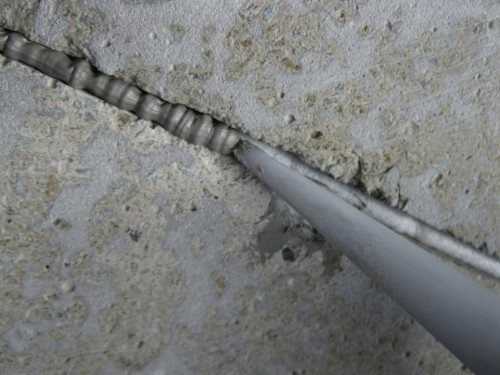

Герметизация швов при помощи силикона — самый быстрый и дешевый метод

Сегодня в продаже имеется несколько материалов, что рекомендованы как для первоначального заполнения технологического углубления, так и для использования в качестве финишного герметика. Вот основные из них.

Дешевле обойдется уплотняющая полоса, цена которой не так уж и велика. Представляет собой эластичный жгут из вспененного полимера. Закладывается в шов одним или двумя слоями и сверху закрывается герметиком.

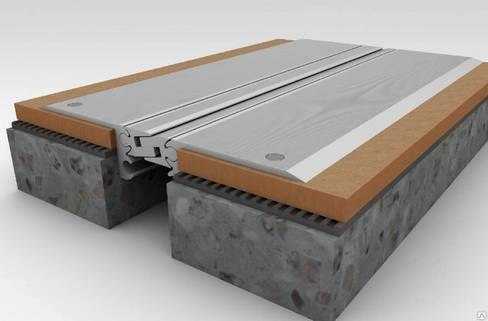

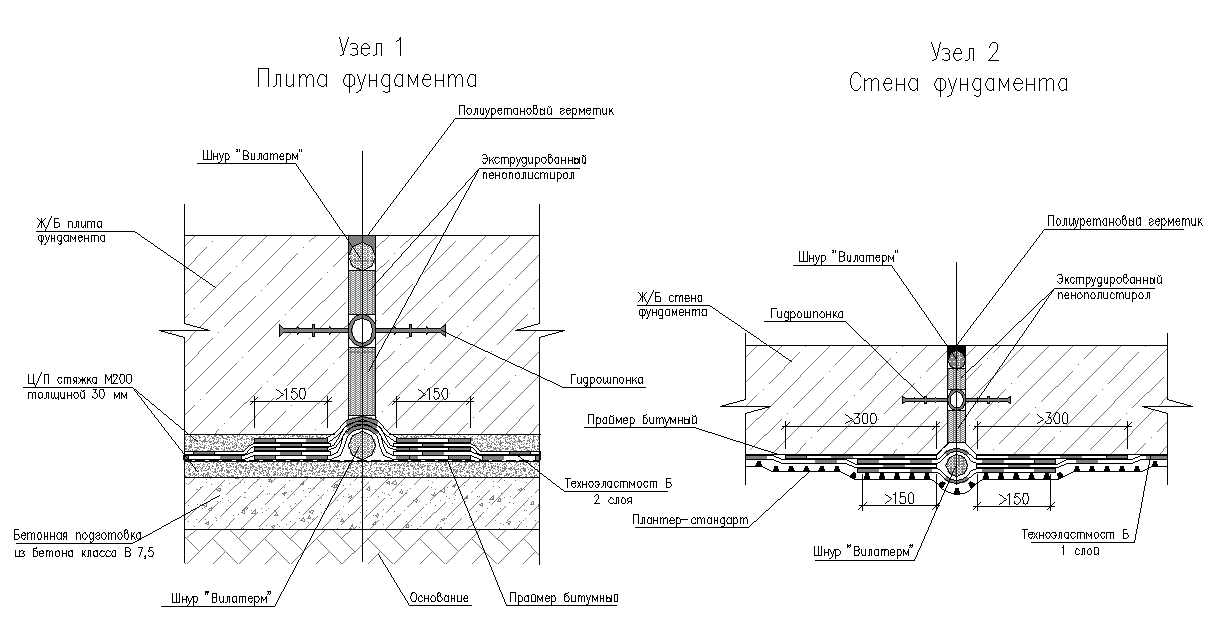

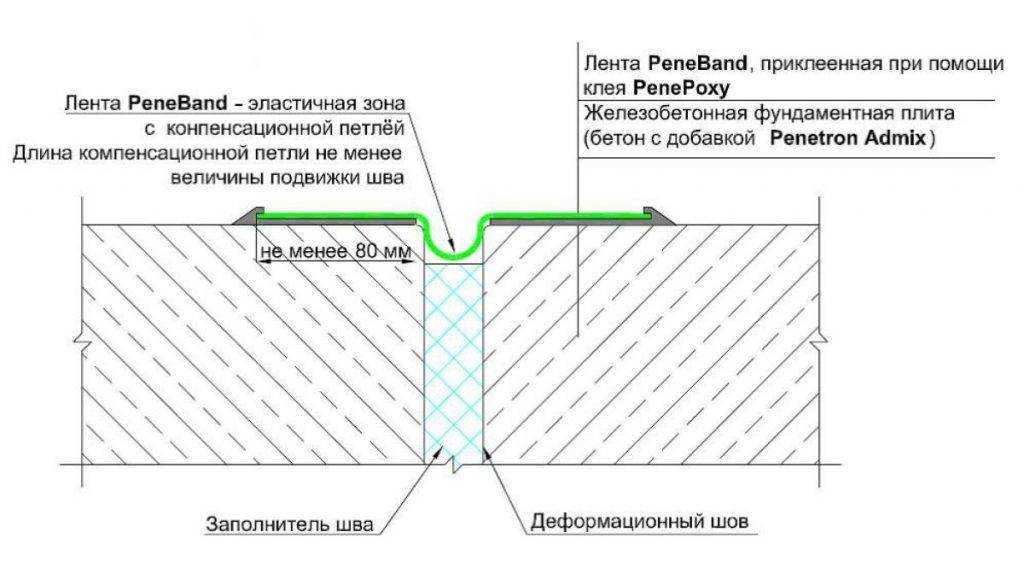

Профилированные ленты, что еще называются гидрошпонками, закладываются в цементный раствор при его заливке. Изготовлены из полимеров или резины (у первых цена ниже), обладают способностью сглаживать деформационные процессы, происходящие в бетоне.

Герметики для заполнения углублений являются самыми практичными и востребованными. Это всевозможные мастики, что выпускаются разными производителями, потому и цена на них отличается. После заделки шва герметики схватываются, однако остаются эластичными, выполняя демпферные функции. Хороши тем, что удобны в работе и надежно герметизируют шов. Бывают однокомпанентными, которые готовы к применению, и состоящие из двух ингредиентов, что смешиваются перед заделкой углубления.

С какой целью устанавливается деформационный шов в бетонном поле

По требованиям проектной документации, нарезка швов в бетонных полах является обязательной. Даже при наличии способности противостоять значительным сжимающим силам, бетон остается относительно хрупким материалом. Из-за возникающих деформаций бетонные основания деформируются, в противовес, например, материалам с высоким уровнем пластичности.

Технология современной установки бетонных полов, направлена на снижение воздействия сжимающих сил в покрытии и связанных с ними архитектурных конструкций.

Механизм негативного воздействия обусловлен следующими факторами:

Наличием рабочих нагрузок превышающих прочность материала.
Внутренним напряжением в бетонном основании.
Перепадом температур, характерных для данного климата.
Возникновением деформаций, связанных с неравномерным затвердением бетона.
Изменением точности конструкции из-за давления почвы на основание дома.
Реакцией почвы на пол, при воздействии на почву.
Сейсмическими явлениями, возникающими в результате внезапных колебаний.

Заделка деформационных швов в бетонных полах сводит к минимуму влияние негативных процессов и обеспечивает целостность пола.

Нормативные требования

Подготовительные работы, устройство стяжки, расчёт количества деформационных швов в полах регламентируется строительными нормами и правилами. Для производителей работ составляется технологическая карта где учитываются:

предназначение помещения;
марка бетона и материал и толщина подстилающего слоя;
расчётные статические и динамические нагрузки.

При проектировании зданий и сооружений деформационные швы стараются расположить в осях здания. Они должны совпадать со стыками железобетонных плит перекрытий или деформационными швами в полах согласно проекту.

Они должны:

Быть взаимно перпендикулярными;
Толщина и глубина швов должна соответствовать проектной документации;
Пазы должны нарезаться в установленные сроки;
Между пазами должно быть расстояние, указанное в проекте;
Заделка пазов должна проводиться специальными полимерными составами.

Основные особенности и необходимость применения

Различные воздействия способствуют распространению трещин в бетонных полах, что негативно сказывается на качестве и длительности эксплуатации покрытия, а также прочности всего здания. Своевременное и правильное обустройство деформационных швов позволит полностью устранить или хотя бы уменьшить усадочные расширения и вызванное ими напряжение.

Когда можно делать деформационные швы в бетонных полах:

В процессе бетонирования – после выполнения заливки и шлифовки, в предполагаемом месте шва монтируют обработанную антиадгезионным составом планку, которая потом удаляется после твердения монолита, канавки заделываются герметиком.

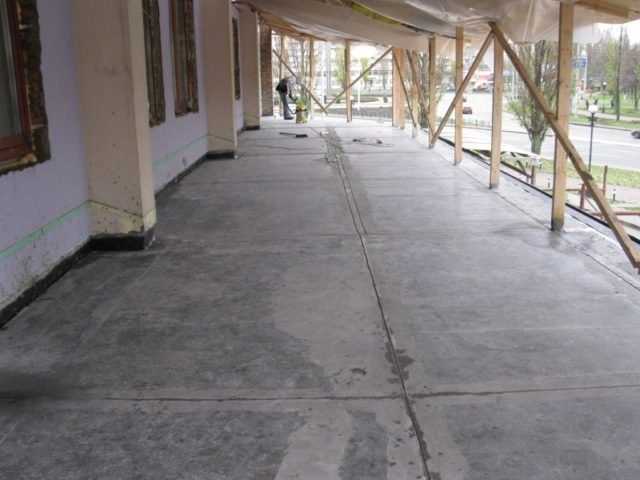

На застывшем основании – швы пилят на затвердевшем полу специальными инструментами, болгаркой с алмазными дисками. Обычно швы делают через двое-трое суток после финишной отделки бетона

Нарезая швы, важно соблюдать постоянную глубину (она должна быть равной 30% толщины стяжки) и ровность, целостность краев.

Очередность выполнения швов:

Разметка поверхности пола.
Проверка и настройка оборудования.
Нарезка пробного шва с проверкой качества.
Нарезка штроб на остальной площади с формировкой в том же направлении, в котором выполнялась заливка.

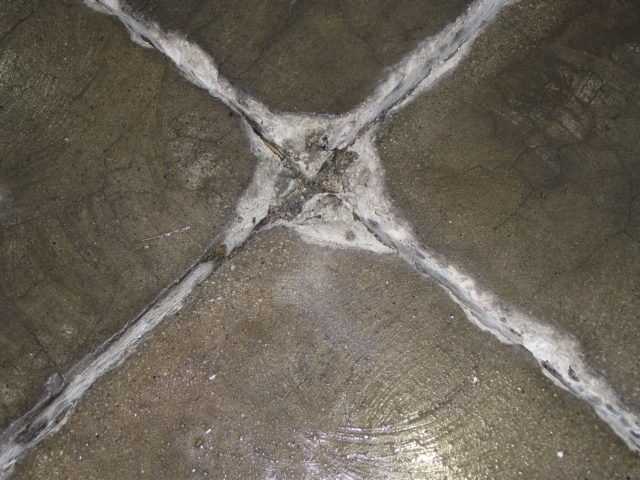

Герметизация швов герметиком.

Типы повсеместно используемых швов

Швы выполняются в железобетонных и бетонных конструкциях, полах. Разные типы швов обустраиваются для разных целей и ликвидации определенных негативных воздействий на бетонный монолит.

Основные виды деформационных швов:

Усадочный – компенсирует проходящие в бетоне реакции в процессе твердения и высыхания (обычно слой сохнет сверху активнее, чем снизу, и уровень стяжки по краям может быть выше в сравнении с центром). Появляется напряжение, приводящее к трещинам. Усадочные швы выполняются на треть глубины стяжки сразу после финишной обработки. Используют швонарезчик или болгарку с алмазным диском. Если же швы обустраиваются своими руками, можно установить рейки в момент, когда бетон приобрел среднюю влажность, а потом убрать и обработать готовый шов.
Изоляционный – предотвращает передачу деформаций от разного типа капитальных архитектурных объектов на пол, обычно такие швы делают вдоль стен, вокруг конструкционных колонн по периметру фундамента. Можно использовать швонарезчик или специальный упругий изоляционный материал, укладываемый по линии расположении будущего шва до заливки бетона.
Конструкционный – если стяжка заливалась не одноэтапно, а с перерывами. В таком случае выполняют сложный шов по типу соединения шип/паз. Работы выполняются с использованием специальных реек обычно по сырому слою бетона.

Температурный – для защиты пола и элементов от усилий, вызванных температурными колебаниями. Делают в полах, сооружениях, размеры считают с учетом максимальных перепадов плюса/минуса в климатическом регионе, марки бетона, материала выполнения конструкций, свойств основания, площади и толщины заливки.
Осадочный – компенсирует усилия, изменяющие первичные свойства бетона (изменение нагрузки на фундамент перекрытий, смещение и т.д.), особенно негативное воздействие осадки на бетонных стяжках, залитых по промерзающим/непрочным основаниям.
Сейсмический – ликвидирует усилия деформации во время землетрясений, увеличивает стойкость сооружений, понижает риск критических колебаний. Благодаря выполнению данного типа швов возможно сохранить здания целыми и предупредить распространение трещин в полу.

Расстояние между швами

Деформационные швы призваны уменьшать и ограничивать напряжения разного типа в бетонных полах

При их выполнении важно правильно рассчитать расстояние и схему. Нормы гласят, что расстояние между швами не должно превышать 150 метров для отапливаемых зданий сборного типа и 90 для монолитных конструкций. Если отопления нет, расстояние уменьшается на 20%

Если отопления нет, расстояние уменьшается на 20%.

Чем заполнить деформационный шов

Есть много вариантов заполнения расширительного зазора, но каждый раз нужно выбирать материал, который будет гибким и допускающим свободное движение. Сделать это можно, например, с помощью пенополистирола или расширительного шнура.

Если вы остановились на последнем решении, воспользуйтесь специальным расширительным канатом. Он усилен утеплителем и пропитан невпитывающим агентом.

Однако есть и другие решения — практикуется использование:

Расширительный шнур из полиэтилена;
Вспененный полипропилен;
Дилатационная масса (одно- или двухкомпонентная) — при строительстве одноквартирного дома чаще всего используются массы с содержанием силикона, акрила и МС-полимера; хорошие результаты дает также заполнение компенсаторов эпоксидной, полиуретановой и тиоколовой (полисульфидной) массой.

Виды компенсационных борозд в полу

При заливке пола из бетона устраивают такие варианты деформационных швов:

Зазор температур в бетоне предохраняет результаты действия температурных перепадов. Расстояние между швами рассчитывают если исходить из материала стен и средней зимней температуры в месте проведения стоительных работ.
Осадочный — предохраняет осадочные трещины, которые могут возникать при разности нагрузки на грунт под всевозможными частями строения. Разница грунтовой осадки появляется при отличие этажности индивидуальных частей дома или различной структуре оснований. Часто необходимо выполнение разных видов деформационных борозд. При возможности их соединяют. Получаются температурно-осадочные щели.
Антисейсмический — используют во время строительства строений в районах с очень высокой сейсмической активностью (там, где большая вероятность землетрясений). Такой шов делит здание на отсеки. По линии сейсмической борозды возводят двойные стены или двойные ряды несущих стоек.
Усадочный — разрез по верхней части плиты из бетона вдоль осей колонн. Ослабляет противодействие поперечному напряжению, помогая прохождению трещин ниже разреза. Напольные участки, ограниченные зазорами для усадки, должны содержать форму квадрата.

Виды компенсационных борозд в полу

Изоляционный — служит для устранения передачи деформации на стяжку через фундамент, стены в местах стыка с ними. Выполняют параллельно стенам, если есть наличие колонн — вокруг них. Борозда вокруг колонны обязана быть круглой или ромбовидной (под угол 45 градусов относительно стенок). Если стяжка соприкасается с основанием, то вдоль него выполняют изоляционный шов.

Изоляционные борозды

Конструкционный — в соединительных местах бетона, залитого в очень разный период времени. Благодаря одному приему залить стяжку можно на маленькой площади. Благодаря этому во время монтажа пола из бетона выполняют инновационные перерывы (в большинстве случаев по окончании рабочей смены). На стыке между старой и новой полосками бетона и появится конструкционный просвет. Расстояние между такими линиями составляет не меньше 1,5 м. Форма борозды — по принципу «шип-паз». Чтобы это сделать применяют специализированные перегородки из бруса, образовывающие пазы на срезе стяжки.

Конструкционные швы «шип-паз»

Виды деформационных зазоров

Швы, что нарезаются в стяжке, имеют различное функциональное назначение. В зависимости от их задач зависит расстояние между ними и конфигурационные особенности. Шов может быть предназначен для таких целей:

изоляция различных строительных конструкций (наружная стена, пол, колонны, простенки);

компенсация усадочных процессов при созревании бетонного раствора;

разграничение участков стяжки, устройство которых происходит в разное время.

Соответственно возложенным функциям технологические углубления в бетоне имеют названия: изоляционные, усадочные, разграничительные.

Изоляционный шов

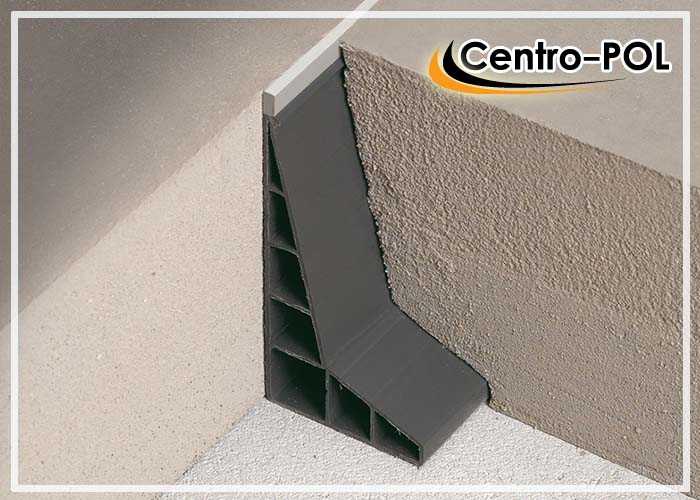

Пример изоляционного шва для отделения стяжки от другой конструкции

Согласно СНиП, каждая строительная конструкция должна быть независимой от тех, с которыми она граничит. Это нужно для того, чтобы напряжение, возникающее в одном элементе постройки, не передавалось на другие структурные составляющие здания. То есть, стяжка при расширении не должна давить на стену. Последняя же, при возможной подвижке, не должна влиять на основание пола.

Изоляционные швы делают на всю толщину стяжки по периметру стен и простенков, а также вокруг колонн, если таковые имеются. Толщина зазора для изоляции конструкций должен быть около 10 мм (не меньше). Перед заливкой бетонного основания по периметру стен закрепляется специальная лента из материала, что обладает хорошей упругостью, то есть, способен сжиматься, а затем принимать первоначальный объем при изменении ширины изоляционного шва.

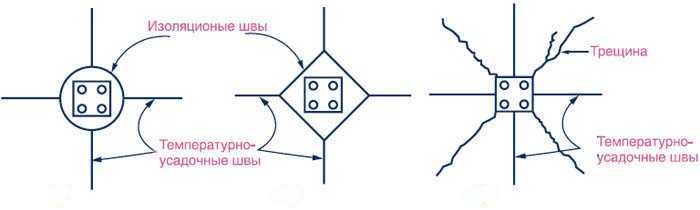

Вокруг колонн швы чаще прорезаются. Делаются в форме квадрата, у которого углы развернуты по отношению к таковым колонны на 45˚. Другой способ разграничения колонны и стяжки швом выглядит так. Сначала вокруг вертикальной конструкции выставляется опалубка на высоту предполагаемого основания пола соответствующей конфигурации и заливается примыкающий участок. Затем опалубка убирается, монтируется демпферная лента и обустраивается остальная поверхность помещения.

Усадочный шов

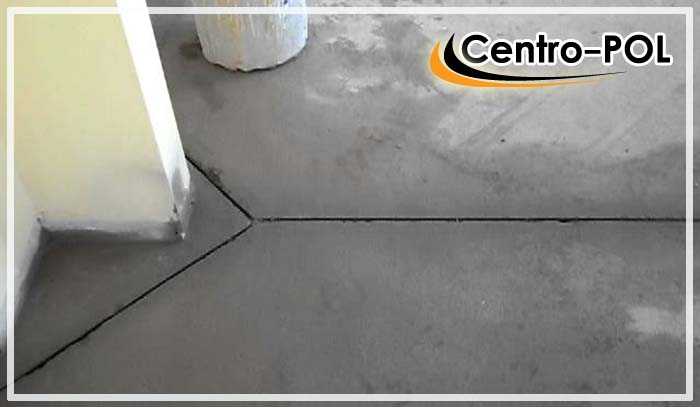

Пример размещения тепловых и изоляционных швов вокруг колонны

Эти технологические зазоры, которые нарезаются после устройства стяжки, как раз предназначены компенсировать деформационные процессы, что происходят при созревании бетонного раствора. Глубина такого вида швов небольшая 2-3 см (при толщине слоя бетона до 10 см). Правильно их прорезать через несколько часов после окончательного выравнивания поверхности (перетирки). В этот период бетон еще пластичен, но уже не рассыпается при прорезке шва.

Важно сделать правильную конфигурацию (карта пола по СНиП) и расстояния между соседними прорезями в бетоне. Конфигурация швов должна быть прямоугольной, расстояния же зависят от толщины заливки или полусухого обустройства основания

В СНиП рекомендуют, чтобы расстояния между усадочными прорезями было примерно в 30 раз больше толщины бетонного слоя. То есть, если стяжка в среднем 8 см, то между швами должно быть около 2,4 м (допускается плюс/минус 10%). Изоляционные зазоры, проходящие по периметру и возле колонн, также учитываются в расчете карты пола.

Разграничительный (конструкционный) шов

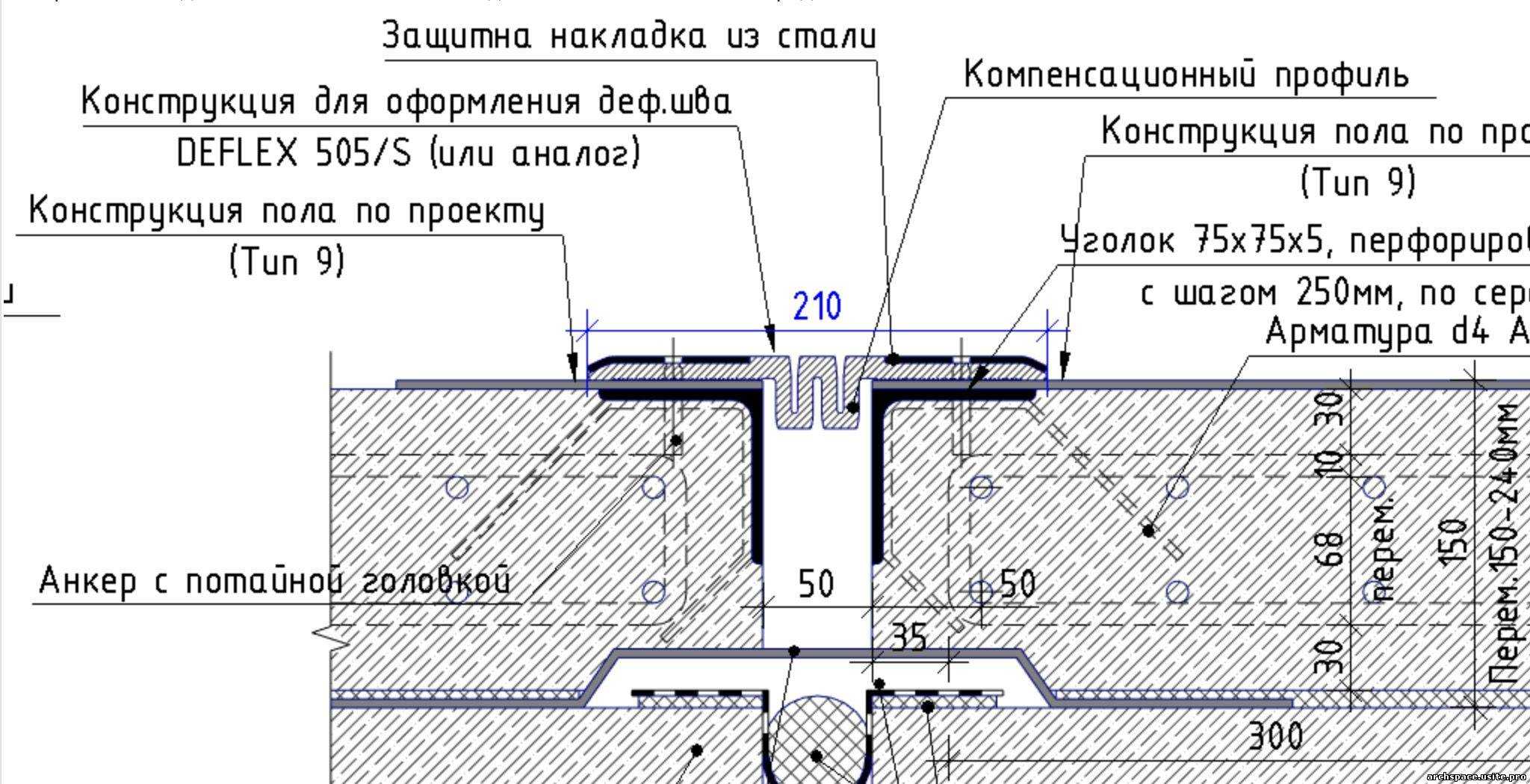

Пример устройства герметичного разграничительного шва

Если площадь заливки ограничивается одной-двумя небольшими комнатами, то вся работа делается за день в непрерывном режиме. Если же есть перерывы в обустройстве отдельных участков сплошной стяжки, делаются конструкционные швы, разделяющие фрагменты пола, что устраиваются с технологическими перерывами.

Самый простой способ сделать подобную стыковку, сформировать по окончании заливки очередного участка края в форме гребня. Тогда, бетон, что будет заливаться позже, войдет в зацепление с уже затвердевшим раствором.

Применение различных видов швов при строительстве

При колебаниях температур, конструкции, изготовленные из железобетона подвержены деформации – могут менять свою форму, размеры и плотность. При усадке бетона, конструкция со временем укорачивается и проседает. Поскольку проседание происходит неравномерно, то при снижении высоты одной части конструкции, другие начинают смещаться, тем самым разрушая друг друга или образовывают трещины и углубления.

В наше время каждая железобетонная конструкция является целостной неделимой системой, которая сильно подвержена к изменениям в окружающей среде. Так, например, при осадке грунта, резких колебаниях температуры, осадочных деформациях между частями конструкции возникает обоюдное дополнительное давление. Постоянные смены давления приводят к образованию на поверхности конструкции различных деффектов – надколов, трещин, вмятин. Для избежания образования дефектов здания, сторителями применяются несколько видов разрезов, которые призваны упрочнить здание и защитить его от различных разрушающих факторов.

Для того чтобы определить необходимое расстояние между швами на поверхности сооружения, во внимание принимаются уровенбь гиюкости материала колонн и соединений. Единственным случаем, когда нет необходимости устанавливать температурные швы – наличие катучих опор.Также расстояние между швами часто зависит от разницы между наибольшей и наименьшей температурой окружающей среды

Чем ниже температура, тем дальше друг от друга должны располагаться углубления. Температурно-усадочные швы пронизывают строение от кровли до основания фундамента. В то время как осадочные изолируют разные части здания.Усадочный шов иногда образовывается путем установки нескольких пар колонн.Температурно-усадочный шов обычно образуется путем устройства парных колонн на общем фундаменте. Осадочные швы тоже проектируются путем установки нескольких пар опор, которые находятся напротив друг друга. В этом случае, каждая из опорных колонн должна быть оборудована собственным фундаментом и крепежом.

Конструкция каждого шва призвана быть четко структурированной, надежно фиксировать элементы строения, быть надежно герметизированной от сточных вод. Шов должен быть устойчив к перепадам температур, наличию осадков, противостоять деформации от износа, ударов, механических воздействий.

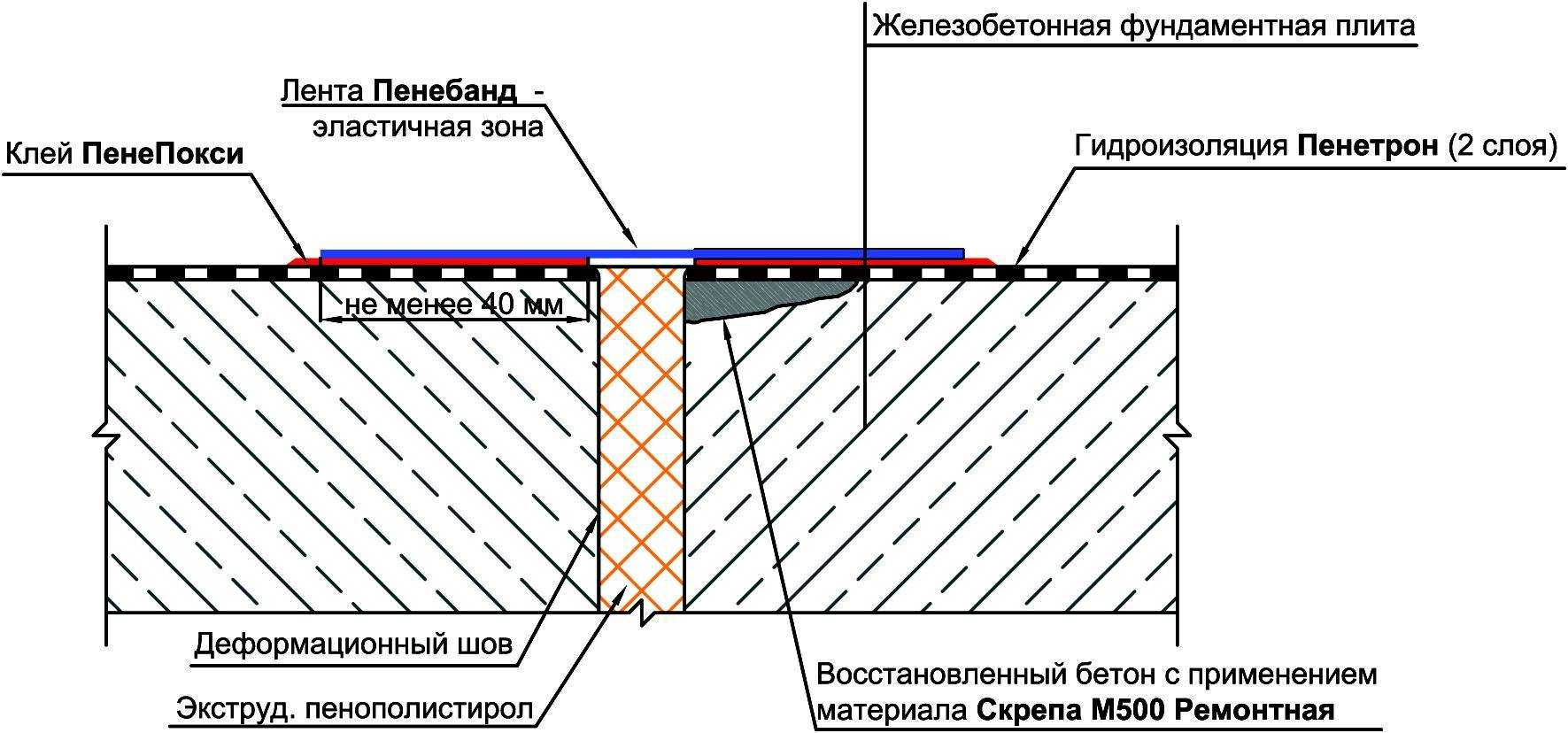

Деформационные швы утепляются при помощи минеральной ваты или пенополиэтилена. Это вызвано необходимостью защиты помещения от холодных температур, проникновения грязи с улицы, и обеспечивается дополнительная звукоизоляция. Используются и другие виды утеплителей. Изнутри помещения, каждый шов герметизируются эластичными материалами, а со стороны улицы – герметиками способными защитить от атмосферных осадков или нащельниками. Облицовочный материал не перекрывают деформационный шов. При внутренней отделке помещения шов прикрываетя декорирующими элементами по усмотрению строителя.

Устройство наливного покрытия

Когда поверхность будущего пола капитально подготовлена: очищена от жира и пыли, покрыта грунтовкой и полностью высушена, наносится приготовленный полиуретановый состав. С помощью специальной резиновой швабры и правила смесь равномерно расправляется по бетону.

Требуется определенная доля внимательности, чтобы толщина слоя на всех участках работы было одинаковой.
После заливки следует пройтись зубчатым валиком по всему полу, чтобы выпустить все скопления воздуха, оставшиеся под жидкостью.
Обработка валиком в среднем занимает 15-25 мин., зависимо от площади помещения. Данное мероприятие следует провести до того, как смесь начнет загустевать.

Большое внимание необходимо уделить защите сырой поверхности от попадания различных загрязнений и брызг воды. Особенно, если помещение не оборудовано дверями и окнами

Предназначение деформационных швов

Для сглаживания деформационных процессов нужно предусмотреть зазоры в образованной бетоном плите

Бетон, как стройматериал, обладает определенными характеристиками. Бетонные изделия отличаются хорошими показателями твердости и прочности. Однако бетон является при этом достаточно хрупким материалом, поэтому подвержен повреждениям от ударов и вследствие возникающего внутреннего напряжения. Если от динамических влияний стяжку защитит слой напольного покрытия, то для сглаживания деформационных процессов нужно предусмотреть зазоры в образованной бетоном плите через определенные расстояния, которыми и являются компенсационные (температурные) зазоры.

Вне зависимости от того, каким раствором выполнено основание пола, классическим или полусухим, созревание бетона происходит неравномерно. Верхние слои схватываются и созревают раньше тех, что лежат глубже. При созревании любой цементный раствор сжимается, то есть, теряет объем. Получается ситуация, когда верхние слои, сжимаясь, перестают объемно соответствовать тем, что лежат глубже. Чем больше толщина стяжки, тем значительнее объемное несоответствие слоев бетона в процессе созревания. Если не позаботиться о компенсационных швах, эта несоразмерность приведет к расслаиванию материала, что проявится в виде его растрескивания.

Второе предназначение швов заключается в компенсации теплового расширения основания пола в процессе эксплуатации. Особенно это актуально, когда устройство стяжки происходит над системой внутрипольного отопления. При температурных колебаниях бетон, как и любое физическое тело, меняет объем. Чем значительнее и чаще перепады температуры, тем больше риск преждевременного разрушения структуры бетона. Для компенсации температурных деформаций обязательно оставление зазоров по периметру, куда закладывается кромочная лента, и нарезка, согласно СНиП, компенсационных швов.

Что такое деформационный шов

Шов представляет собой разрез (искусственный зазор) в монолитной, бетонной плите, который разделяет ее на участки, способные независимо друг от друга перемещаться в небольших пределах.

Зачем нужен разрез в напольной стяжке? По сути, это монолитная, бетонная плита, которая подвержена таким серьезным нагрузкам, как давление со стороны всего строения, усадка, температурное расширение, набухание. Неоднородная структура большого монолита вызывает неравномерное расширение (сжатие) разных участков, что вызывает внутренние напряжения, приводящие к растрескиванию.

Разрез большой плиты на несколько элементов снижает внутренние напряжения. Каждый блок может смещаться относительно соседнего участка, независимо от него. В результате этого вероятность растрескивания снижается.
