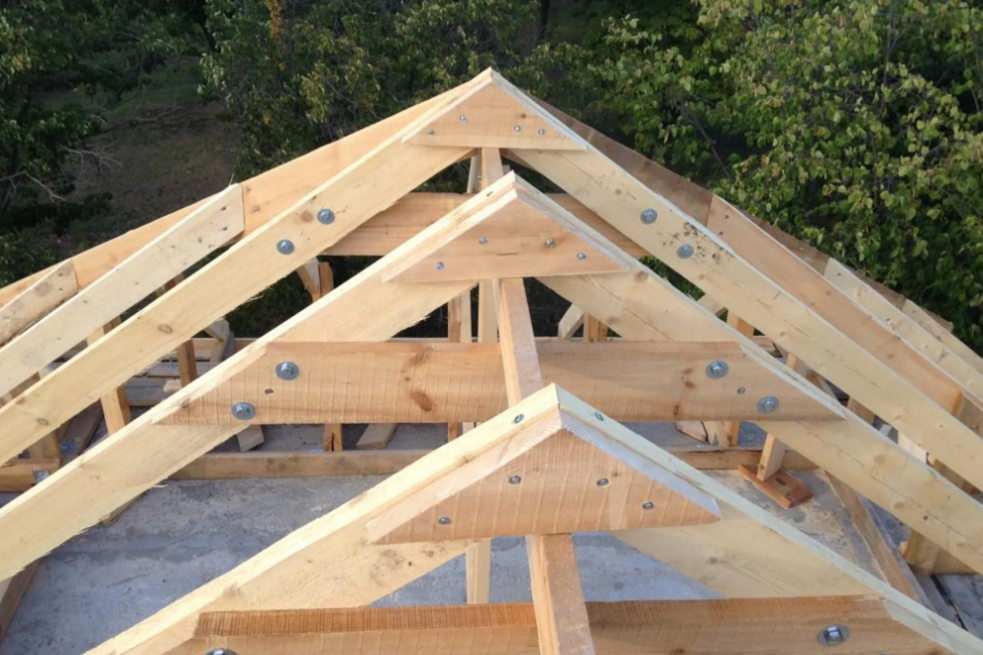

Стропильная система двухскатной крыши своими руками

Расчет стропильной системы

Определить нужное в стропильной системе сечение бруса двухскатной крыши, можно собрав все нагрузки, воздействующие на нее: вес покрытия, обрешетки, снега, давление ветра, осадки.

Постоянные нагрузки можно определить по весу 1 м2 кровельного покрытия, обрешетки

Важно что бы вес на 1 м2 кровли был в пределах 40-45 кг

Переменные нагрузки от снега, ветра рассчитываются по табличным значениям нормативных документов СНиП, в зависимости от высоты здания, температурной зоны. Нагрузка от снега, равна его весу, умноженного на коэффициент, зависящий от уклона ската. Все эти расчеты выполняются при проекте.

А если нет проекта, и кровля возводится на небольшое здание? Нужно посмотреть на строительство дома по соседству, которое выполняется по проекту, по площади кровли одинаковой с вашей постройкой. Стропильная система двухскатной крыши послужит образцом.

Размеры бруса для стропила

На верхней точке укладывается конек, который соединяет стропила. Высота конька зависит от наклона кровли. На наклон влияет выбор материала покрытия. Минимальные размеры таковы:

• для черепичных кровель, шифера 22 гр.;
• для металлочерепицы — 14 гр.;
• ондулин — 6 гр.;
• профнастил — 12 гр.

Оптимальный угол 35-45 гр. наклона, обеспечивает быстрый сброс воды и снега. В регионах с сильными ветрами, кровли делают пологими и тогда угол наклона в пределах 20-45 градусов.

Определить высоту можно по формуле: Н=1/2Lпр*tgA. Где А угол наклона, L-ширина здания.

Рассчитать длину стропила на двухскатную крышу, можно по формуле: Lcтр=1/2Lпр*sinA.

Задача упрощается, при использовании готовой таблицы. От ширины здания и угла наклона, зависит коэффициент. Коэффициент умножить на 1⁄2 ширины здания.

Стропила изготавливают из брусков сосны или ели, сечением 50×100 мм, 50*150 мм.

Размер стропил зависит от шага. Шаг стропил меньше, устанавливается большее количество, сечение будет уменьшаться. Расстояние между стропилами у двухскатной крыши находится в диапазоне от 600 мм до 1800 мм, все зависит от конструкции крыши и используемых для её строительства материалов.

Таблица размеров стропил, в зависимости от шага их установки

Длина стропил, мм	Расстояние между стропилами, мм	Размер сечения бруса стропил, мм
до 3000	1200	80 × 100
до 3000	1800	90 × 100
до 4000	1000	80 × 160
до 4000	1400	80 × 180
до 4000	1800	90 × 180
до 6000	1000	80 × 200
до 6000	1400	100 × 200

Кровля не оканчивается на уровне стен, ее продлевают на 500 мм наружу.  Стропильная нога может выступать, или наращивается доска или брусок. В таком случае влага не попадает на стену, не заливается фундамент.

Подготовительный этап

Чтобы определиться с конфигурацией и размером крыши, необходимо учесть снеговую и ветровую нагрузку в имеющихся климатических условиях – чем меньше угол наклона, тем лучше конструкция противостоит нагрузкам. Но малый угол наклона (40 градусов и менее) не позволяет в полной мере использовать чердачное помещение.

Форма и конструкция крыши разрабатываются в соответствии с проектным планом дома: ключевые точки опоры стропильной системы кровли должны совпадать с линиями и точками расположения несущих конструкций нижележащего этажа

Таким образом, необходимо принять во внимание ширину дома, наличие продольной несущей стены по центру

Если чердак не планируют задействовать в качестве дополнительной полезной площади для постоянного или сезонного проживания, можно выполнить надежную крышу с наслонными стропилами. В этом случае стропила крепятся к коньковому прогону, который поддерживают стойки, опирающиеся на внутреннюю несущую стену.

конструктивные схемы висячих и наслонных стропил

Висячие стропила – наиболее практичный и экономичный вариант для легких построек. В этом случае стропильные ноги попарно связываются между собой ригелями – горизонтальными перемычками, которые обеспечивают необходимую жесткость конструкции. Система с висячими стропилами опирается на боковые стены сооружения.

Если ширина дома превышает 6 метров, помимо ригелей, который выступают в качестве основы для потолка, выполняется установка прогонов и стоек. Прогон представляет собой горизонтальный брус, выступающий в качестве дополнительной опоры для стропил, образующих скат кровли. Монтаж прогона требует использования стоек. Стойки, в свою очередь, опираются на лежни – специальный брус, уложенный вдоль ската.

Лежни и стойки выполняют функцию каркаса стен мансардного помещения. Такая наслонная конструкция позволяет сделать мансарду или просторный чердак для хозяйственных нужд своими руками.

основные элементы стропильной системы

Если требуется строительство простой и надежной крыши, оптимально подходит двускатная конструкция с углом наклона 45-50°. Такая стропильная система пригодна для монтажа на жилых домах и постройках различного назначения.

При расчете материалов необходимо принять во внимание, что стропильная система должна быть достаточно легкой, чтобы избежать чрезмерной нагрузки на фундамент, но при этом прочной. Сечение пиломатериалов следует выбирать исходя из размеров стропильной конструкции

Устройство кровельного пирога

Вопрос о том, как правильно построить двухскатную крышу, в частности, связан с грамотным выполнением кровельного пирога. От этого зависит функциональность конструкции, ее способность обеспечить надежную защиту здания от внешних воздействий.

При монтаже кровли важно соблюдать запроектированный шаг обрешетки, предварительно установив контробрешетку для создания вентиляционного зазора кровельного пирога. Чтобы обеспечить необходимую циркуляцию воздуха в подкровельном пространстве, устанавливается вентиляционный короб в коньковой части, предусматриваются вентиляционные отверстия в подшивке карнизных свесов. Чтобы обеспечить необходимую циркуляцию воздуха в подкровельном пространстве, устанавливается вентиляционный короб в коньковой части, предусматриваются вентиляционные отверстия в подшивке карнизных свесов

Чтобы обеспечить необходимую циркуляцию воздуха в подкровельном пространстве, устанавливается вентиляционный короб в коньковой части, предусматриваются вентиляционные отверстия в подшивке карнизных свесов.

кровельный пирог двухскатной крыши

Если чердак двухскатной крыши предполагается использовать в качестве жилого пространства, требуется предусмотреть надежное утепление и пароизоляцию кровли.

Чтобы обеспечить прочность и долговечность двухскатной крыши, следует внимательно подойти к разработке проекта, выбору материалов и соблюдению технологии работ.

Инструкция по возведению двухскатной кровли гаража

Работу можно разделить на ряд этапов.

Монтаж мауэрлата

Мауэрлат крепится к верхней части стены

Брус, предназначенный для изготовления мауэрлата, крепят по верхней части стены, на которую будут уложены стропила.

Для гаражей из кирпича или пористого материала мауэрлат монтируют по всей верхней части стены.

Соединение мауэрлата

Пропитанный антисептическими растворами брус запиливают под углом в 90 градусов. Части мауэрлата стыкуют с помощью болтов не менее 8 мм диаметром. Нельзя соединять мауэрдат деревянными нагелями, проволокой или гвоздями.

Установка бруса

Брус крепят на верху стены. Делают это двумя способами:

• Со смещением в сторону;
• Посередине стены.

Для защиты бруса от сырости перед монтажом на поверхность стены расстилают гидроизоляционный слой из обычного рубероида. Поскольку конструкция испытывает серьёзную нагрузку от ветра, мауэрлат необходимо надёжно зафиксировать на верхней части стены.

Способы крепления

1. Анкерные болты. Отлично подходят для стен из монолитного бетона.
2. Деревянные нагели. Применяют при креплении к деревянным стенам, но их нужно усиливать дополнительным креплением.
3. Шпильки или скобы. Подходят, если стены изготовлены из пористых материалов.
4. Шарнирное крепление. Монтаж мауэрлата таким методом обеспечивает необходимое смещение стропил при возможной усадке постройки.
5. Мягкая проволока. Применяют как усиливающее крепление.

Изготовление стропил

Стропильные конструкции можно изготовить 2 способами:

1. Монтаж стропил прямо на крыше. Так работу выполняют редко, потому что делать замеры, подрезки и другие работы на высоте сложно. Но это позволяет выполнить все действия без помощников (при небольшом размере стропильных ферм);
2. Соединение всех элементов на земле. В этом случае крупные части конструкции (пары или треугольники) собирают на поверхности земли, после чего их поднимают наверх. Этот способ ускоряет работы на высоте. Но масса частей стропильной конструкции требует подъёмного оборудования или привлечения помощников.

Монтаж стропил

Подготовленные стропильные пары поднимают на стены и крепят к мауэрлату. В нижней части стропил заранее подготавливают запил.

Способы монтажа стропильных конструкций показаны на рисунке.

Варианты монтажа стропил

Первые стропильные пары размещают на противоположных сторонах кровли.

Между крайними парами стропил протягивают шнур – он сделает проще последующую установку стропильных пар, и одновременно обозначит, где должен находиться конёк кровли. После этого размещают остальные стропила на размеченные для них места.

Установка конька

Варианты соединения стропил

Узел конька оборудуют, соединяя в верхней части стропильные ноги.

Это делают несколькими способами:

• Без опорного бруса;
• Со стропильным брусом. Так создают кровли на гаражах большой площади. Впоследствии брус можно использовать в качестве опоры для стойки;
• Способ накладки на брус. Современный метод устройства конькового узла.
• Врубка.

Когда стропила будут установлены, необходимо все части конструкции надёжно закрепить.

Установка обрешётки

Без обрешётки никак не обойтись

Делать обрешётку нужно обязательно, к ней крепится кровельный материал, и она помогает перемещаться по крыше во время работы.

Шаг обрешётки выбирают с учетом используемого кровельного материала:

• Для укладки металлочерепицы – 350 мм;
• Для укладки шифера и профнастила – 440 мм;
• Для мягкой кровли нужна сплошная обрешётка.

Настил кровельного покрытия

Различия между тёплой и холодной кровлей

После крепления обрешётки на неё укладывают кровельное покрытие. Его размещают внахлёст, чтобы швы получились герметичными. В конце монтажа покрытия крепят водосток, утепляют и обшивают фронтоны.

Крепление мауэрлата

Каркас из стропил, выполненный своими руками, может крепиться к балкам перекрытия, но в этом случае все нагрузки на строительные конструкции сосредоточатся на местах крепления балок перекрытия. Такой вариант пригоден для небольших легких строений.

Чтобы обеспечить равномерное распределение нагрузки на верхнюю поверхность стен, параллельных коньку будущей крыши, монтируется мауэрлат, который послужит основой каркаса. Для изготовления мауэрлата используется деревянный брус сечением 150×150, 100×150 или 100×100.

К стене он крепится одним из следующих способов

• При помощи металлических шпилек, вмурованных в бетонную балку, залитую по длине стены. Шаг креплений не более 120 см, расположение в шахматном порядке, резьба шпилек не менее М12. Высота выступающей над бетоном части шпильки должна на 30 мм превышать высоту бруса мауэрлата вместе с гидроизоляционным слоем из рубероида. Деревянный брус, в котором сверлятся соответствующие отверстия, притягивается к балке гайками с шайбами;
• При монтаже своими руками кровли с двумя скатами общей площадью менее 250 м2, шпильки для крепления мауэрлата закладываются в стены в процессе ее возведения. Чтобы обеспечить необходимую прочность будущего деревянного каркаса, шпильки следует замуровывать на большую глубину, чем в бетонную балку;
• При помощи проволоки-катанки, вмонтированной в кирпичную кладку не менее, чем за три ряда до верха стены. Данный метод пригоден при монтаже кровельной системы небольшой площади.

https://moydomik.net/krovlya/ustroy-kryshi/259-stropilnaya-sistema-dvuhskatnoy-kryshi-montazh.html#title0

Устройство стропильной системы двухскатной крыши – конструкция и монтаж своими руками

https://vseokrovle.com/stropilnaja/6-stropilnaja-sistema-dvuskatnoj-kryshi.html#

Как нарастить стропила

Делая стропила двускатной крыши своими руками, лучше всего выбирать брус нужной длины. Но если такие не найдутся, то их можно удлинить. Существует много способов нарастить стропила для двухскатной или другой кровли. Наиболее часто используемые из них следующие:

1. Стропила, выполненные из деревянного бруса можно соединить встык. Концы обрезаются строго под 90 градусов. Далее они соединяются и закрепляются металлическими планками или деревянными накладками.
2. Еще один способ нарастить стропила для двухскатной кровли – это применить способ косого прируба. В этом случае соприкасающиеся концы срезают под углом так, чтобы при соединении получился единый брус.
3. Если стропила для двускатной кровли будут делаться из досок, то для наращивания можно использовать метод внахлест. Концы досок должны заходить друг на друга минимум на полметра. Скреплять их лучше гвоздями, вбитыми в шахматном порядке.

Важно правильно сделать стропила для двускатной крыши. Все соединения должны быть надежными

Поэтому, места стыковки частей стропил лучше укрепить металлическими пластинами. После того, как все элементы подготовлены, можно приступать к монтажу.

Формы крыш

Каркасные дома имеют такие формы крыши:

1. Плоскую односкатную. Самый бюджетный и лёгкий в монтаже вариант.
2. Двухскатную, являющуюся оптимальным решением для небольших домов с 1-2 этажами и прямоугольной формы.
3. Ломаную, которая подойдёт для домов с мансардой.
4. Многощипцовую, представляющую из себя сложную конструкцию из 2-5 скатов.
5. Четырёхскатную – отличный вариант для домов любых типов. У таких крыш хорошая устойчивость к ветру.
6. Шпилеобразную – оригинальный вариант, подходящей для регионов, где много снега. Но такая крыша является самой сложной в проектировании.

Выбирая форму крыши, учитывают:

Размеры дома, число этажей, чертёж здания и его внешний вид.
Планируемый к применению кровельный материал.
Климат своего региона

Важно учесть количество снега и ветровую нагрузку.
Сумму, которая запланирована на строительство крыши.. Стоит отметить, что самым безопасным считается уклон скатов кровли в 30-45 градусов

Стоит отметить, что самым безопасным считается уклон скатов кровли в 30-45 градусов.

Каркасный дом с плоской крышей

Плоские кровли в частном строительстве не слишком востребованы. Возводить из не сложно, но недостатки перекрывают все достоинства. За крышей нужен тщательный уход. После дождя на кровле остаётся вода, а снег потребуется убирать самостоятельно. При этом повышена вероятность попадания влаги внутрь дома.

Но при установке плоской крыши получается значительная экономия на стройматериалах. При монтаже выдерживается угол уклона по отношению к горизонту в 2-3 градуса.

Многоскатная и односкатная крыша

Количество скатов может быть от 1 до 4. Угол уклона – от 10 градусов.Скатные крыши получили широкое распространение и повсеместно применяются. На них снег долго не задерживается, вода прекрасно стекает по желобам, очень много места в виде чердака, на котором устраивают дополнительно маленькую комнату.

Мансардная крыша

Такая крыша бывает полувальмовой (это крыша из двух скатов) и вальмовой (крыша из четырёх скатов). Мансардная крыша широко используется среди застройщиков.

Преимущества мансардной крыши:

• дополнительно появляется место под крышей;
• можно установить окна;
• у дома уникальный внешний вид;
• зимой низкая нагрузка на конструкцию.

Минусы крыши – большие затраты на стройматериал, отопление. На окнах зимой много снега, быстрее разрушается стропильная система из-за недостаточного вентилирования.

Многощипцовая крыша

Этот вариант крыши для каркасного дома считается самым популярным. Его отличают от других вариантов большое количество скатов и обустройством ендов. Монтируют такую крышу, если у дома сложная планировка.

Достоинства:

• конструкция выдержит существенные нагрузки;
• можно обустроить дополнительно комнату;
• у дома уникальный внешний вид.

Недостатки – нужно много стройматериала и образуется много отходов. Самостоятельно построить такую крышу сложно, а для найма кровельщиков потребуется много средств.

Коническая крыша

Устанавливают коническую крышу, если дом выполнен в форме круга.

Достоинства – интересный внешний вид, простой уход. Минусы: сложность расчётов и сооружения. В нашей стране такие крыши обустраивают редко.

Вальма и ендова

Если центральное стропило вальмы сделать равным рядовому стропилу, то скат вальмы и скаты крыши получатся с равными углами наклона. На плане в торцах дома образуются одинаковые квадраты, в которых накосное стропило режет их по диагонали под углом 45°. Такое конструктивное решение упрощает строительство и экономит строительные материалы.

Если центральное стропило не равно рядовому, то наклон ската вальмы не равен наклонам скатов крыши и в плане накосное стропило режет прямоугольник под углом не равным 45°.

Для разметки накосного (диагонального) стропила вальмы изготовьте шаблон из фанеры. При работе в английской метрической системе и равных наклонах скатов и вальмы основание шаблона делают равным 16,97 размерным единицам. При работе в европейской десятичной метрической системе — 14,14 размерным единицам.

Для разметки накосного стропила, когда угол наклона вальмы не совпадает с углом наклона ската, возьмите размеры стропильного треугольника вальмы, рассчитанные калькулятором и уменьшите их в 10, 15 или 20 раз до размеров приемлемых для изготовления шаблона. Так же поступите, если уклоны крыши задаются углом или высотой ската, а не безразмерными единицами. Либо используйте размеры шаблонов предложенные калькулятором.

Для изготовления накосного стропила используются одиночные и спаренные доски. Методика, описанная ниже больше подходит для спаренных стропильных ног.

Высоту накосного стропила определите по высоте вертикального распила рядового стропила. Снимите с него размер и перенесите на линию вертикального распила накосного стропила.

Под укладку обрешетки в чердачных крышах выравнивается верхняя часть накосных стропил. В мансардных ещё и нижняя часть — под внутреннюю обшивку. Таким образом сечение накосного стропила получается в виде перевернутой буквы V. Величина углов скоса берется из калькулятора. Верхний и нижний торцы накосного стропила также делается в виде буквы V. Вверху для плотного примыкания к стропилам, внизу для подшивки карнизной доски.

Угол, на который нужно спилить верхнюю часть стропила назовем углом для опирания обрешетки. Его значение определяется по калькулятору. В крышах где угол наклона скатов равен углу наклона вальмы он будет одинаковым с левой и правой стороны стропила. Угол, на который нужно спилить нижнюю часть стропила равен верхнему углу. Если мансарда не будет обшиваться изнутри нижнюю часть накосного стропила подпиливать не нужно.

Установите диск циркульной пилы на величину угла опирания обрешетки полученного калькулятором и срежьте верхнюю кромку доски. Если нужно, сделайте второй разрез параллельный первому в нижней части стропила, на расстоянии высоты накосного стропила.

Верхний вертикальный срез в торце стропила сделайте, установив пилу на угол 45° для вальмы равной скату или на угол, показанный калькулятором, если угол вальмы не равен углу ската.

Разметку опорного выреза делайте аналогично такой же разметке на рядовом стропиле, только для рисования горизонтальных и вертикальных линий выреза используйте шаблон для накосного стропила. Сначала отмерьте от нижней точки торцевого скоса стропила (AW) расстояние равное диагонали вальмового стропильного треугольника (Gw) взятого из калькулятора и отметьте точку Bw. Навесьте на стропило шаблон и отчеркните линию BwCw. Её длина должна быть равна ширине доски обвязки каркасной стены (или ширине мауэрлата каменных стен). Измерьте эту ширину непосредственно на строящемся объекте и прибавьте к ней, если необходимо, толщину обшивки стен и погрешность на кривизну стен 0…10 мм. Из точки Cw с помощью шаблона начертите вертикальную линию разреза, точка Dw.

Линию BwCw пилите пилой с диском, поставленным на 0°, а линию CwDw под углом 45° если наклоны вальмы и скатов равны. На крыше, в которой наклон скатов и вальмы разный, выставляйте диск на тот градус, который показывает калькулятор. Заканчивайте разрез ручной пилой.

Если крыша не подшивается изнутри и в связи с этим накосное стропило не подрезается по высоте, его разметка немного изменяется. Делается все также, как и для подрезанного снизу стропила, только все измерения производятся от черты разметки высоты.

Накосное стропило сплачивается из двух досок гвоздями.

Стропило ендовы изготавливается аналогично стропилу вальмы. Они различаются профилем сечения и нижним концом. Ендову можно назвать вальмой вывернутой внутрь крыши. Углы примыкания верхних концов ендового и вальмового стропил к коньку и угол подрезания их нижних концов равен 45° если наклоны скатов и вальмы равны. Если наклоны скатов не равны угол рассчитывается калькулятором.

Установка двускатной крыши своими руками

Работы по монтажу стропильной системы начинаются с установки мауэрлата.

Крепление несущего устройства на стене

Мауэрлат делают из древесины повышенной прочности — дуб, лиственница и т. д. При отсутствии таких материалов можно использовать сосну.

Брус бывает стандартной длины — 4 или 6 метров. Поэтому соединение нескольких деталей по длине неизбежно. Оно производится с запилом соединяемых концов «вполдерева», например, для бруса сечением 150х150 миллиметров выполняется выборка размером 75х150 длиной 300 мм. Концы соединяются внахлёст. Крепление производится двумя или четырьмя винтами М12 или М14 с установкой шайб большого диаметра. По такому же принципу брусья соединяются по углам. Готовая конструкция представляет собой правильный прямоугольник, который устанавливается на верхнюю плоскость стены по периметру.

Два бруса сращиваются при помощи выборки древесины на каждом из них. Затем они скрепляются болтами

Технология установки мауэрлата предусматривает его размещение строго по оси стены или со смещением в любую сторону. При этом нельзя размещать опорный брус ближе 5 сантиметров от края. Для увеличения срока службы мауэрлат следует устанавливать с прокладкой гидроизоляции по поверхности стены. Чаще всего для этого применяется рубероид.

Способы крепления мауэрлата к стене

1. Установка на анкерные болты. Идеальный вариант при монолитном исполнении стен. Резьбовые шпильки замуровываются в стену при её отливке.
2. Нагели из древесины. Их заколачивают по просверленному отверстию. При такой фиксации используется дополнительный металлический крепёж.
3. Скобы кованые. Их применяют с заранее установленными закладными деталями из древесины.
4. Шпилька или арматура. Штыри замуровываются в процессе кладки стены и выводятся через опорный брус по просверленным отверстиям. Диаметр крепёжных деталей должен быть 12–14 миллиметров, выступ над поверхностью бруса — 10–14 сантиметров.
5. Стальная проволока. Жгут из двух или четырёх проволочных жил устанавливается при кладке стены за 2–3 ряда до её окончания. Затяжка мауэрлата производится с использованием ломика. Часто применяется в качестве дополнительного крепления опорного бруса.
6. При устройстве армирующего пояса также используется крепление на шпильки или анкерные болты.

Места установки креплений должны находиться приблизительно посередине между стропильными ногами.

Мауэрлат

Монтаж двухскатной крыши начинается с установки мауэрлата или балок перекрытий, в зависимости от выбранного типа стропильной системы. Мауэрлат выступает в качестве фундамента для кровельной конструкции. Именно он позволяет равномерно распределять нагрузку (вес самой стропильной системы, снеговая и ветровая нагрузка, вес людей, обслуживающих кровлю), передавая ее на строительные конструкции сооружения.

Мауэрлат представляет собой брус из хвойных пород древесины сечением 150×150 мм (чаще всего). При возведении двухскатной крыши он монтируется на две параллельные стены. Если проектом предусмотрен монтаж наслонных стропил с коньковым прогоном на опорах, то брус мауэрлата также следует уложить на среднюю несущую стену.

При строительстве деревянных домов мауэрлат не монтируется – это элемент для укладки на строительные конструкции из кирпича, пенобетонных блоков и другого материала. На небольших постройках мауэрлат можно крепить к стенам при помощи кованой проволоки, вмурованной в кладку. При возведении дома практикуется обустройство монолитной балки с установленным крепежом.

закрепленный на стене мауэрлат

Для выполнения балки в верхней части стен монтируется деревянная опалубка, крепятся металлические прутья арматуры (минимум 2 пары параллельных линий, одна над другой). При помощи проволоки к арматуре прикрепляются шпильки или анкера

Важно установить их с шагом не более 1 метра, строго вертикально. Подготовленная опалубка заливается бетоном

Длина шпильки диаметром около 14 мм определяется исходя из толщины монолитной балки, толщины бруса мауэрлата плюс одного или двух слоев гидроизоляции из рубероида. При этом при укладке мауэрлата шпильки должны быть выше его поверхности минимум на 3 см, чтобы была возможность закрепить брус при помощи гаек с широкими шайбами.

При подготовке к устройству монолитной балки следует заранее определить место установки крепежа для мауэрлата. Брус может укладываться строго по оси балки либо со сдвигом к внутренней или внешней стороне стены. Чтобы закрепить мауэрлат, следует выполнить отверстия под шпильки.

подготовка армопояса под мауэрлат

Если кровельный каркас планируется выполнить из металлических элементов, в качестве мауэрлата может выступать швеллерный или двутавровый металлопрофиль.

Стропильная система с висячими стропилами может устанавливаться без мауэрлата. В этом случае нижние части стропильных ног крепятся к балке перекрытия, которая укладывается поперек стен. Балка выступает в качестве затяжки и обеспечивает жесткость стропильной фермы.

Строительство двухскатной крыши по такому принципу обычно используется при возведении строений с небольшим пролетом, чаще всего из бруса или бревна. Опорные балки не рекомендуется монтировать на стены, выложенные из штучных материалов, так как точечная нагрузка может разрушить строительные конструкции.

Что входит в состав стропильной конструкции

Прежде чем приступить к монтажу любой конструкции, следует узнать о ее составе и основных элементах. Каркас двухскатной крыши содержит в себе такие элементы:

Мауэрлат – элемент, который монтируется по верхнему периметру стен. Он необходим для равномерного распределения нагрузки крыши

Очень важно, чтобы мауэрлат был строго выровнен в горизонтальной плоскости для облегчения установки стропил. В доме из деревянного бруса мауэрлатом является верхнее крайнее бревно.;

Стропила – это основная составляющая любого каркаса крыши

В случае с двускатной крышей они соединяются попарно. В результате получается своеобразный треугольник;
Затяжка. Этот элемент крепится в нижней части треугольника из стропил. Затяжка используется если производится возведение висячей системы. Когда стропила монтируются наслонным способом, этот элемент можно не использовать;
Стойки. Они служат для поддержки конькового прогона. Такой элемент используется при укладке стропил наслонным методом;
Подкосы. Они необходимы для усиления стропил.

Некоторые специалисты в такую систему также включают обрешетку. Ее применяют всегда, при любом используемом кровельном материале. Обрешетка бывает сплошного или разряженного типа. Первый вариант применяют при мягкой кровли. Если крыша покрывается металлочерепицей или профлистом, тогда используют разряженную обрешетку.
