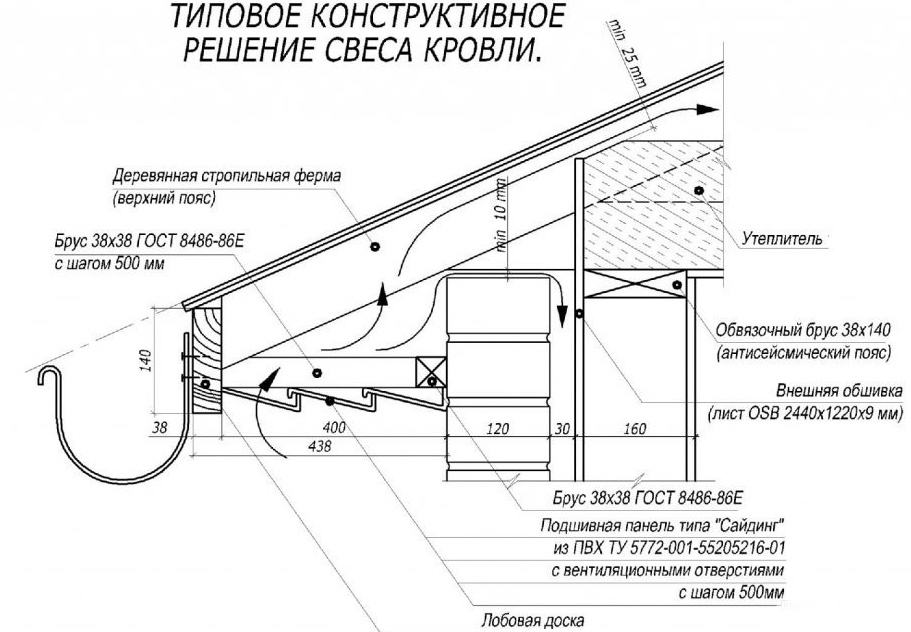

Конструктивные разновидности и основные варианты свесов кровли

Частота запросов

В Яндексе есть хороший сервис, которая показывает частоту запросов по конкретным словосочетаниям. Запросов: «свес короткий» — 75 в месяц, «увеличить свес» — 58 в месяц.

Разумеется, существуют и другие словарные формулировки проблемы. Существуют другие поисковые системы, где тоже есть такая статистика

Важно другое – есть проблема коротких свесов

Решение компании «Кейль строй» очень простое. Мы не делаем свесов короче 50 см.При заказе кровли с короткими свесами копеечной экономии достичь можно. Выиграть нельзя.

Вас беспокоят какие-то моменты, из-за которых вы не решаетесь начать строительство своего нового загородного дома? Обращайтесь в «Кейль строй»! Мы подробно ответим на все ваши вопросы и разъясним все интересующие вас моменты на бесплатной, ни к чему не обязывающей консультации!

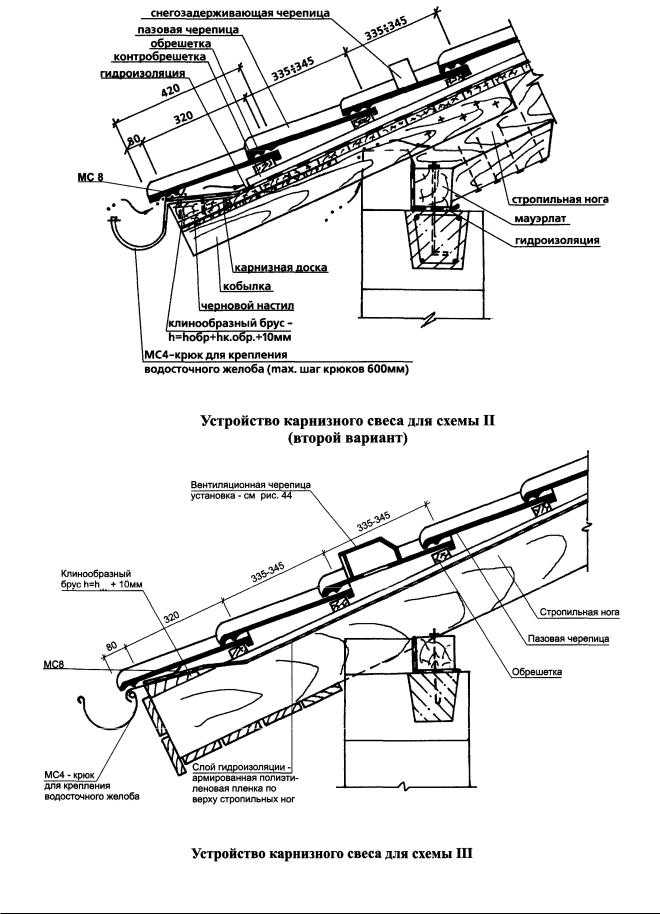

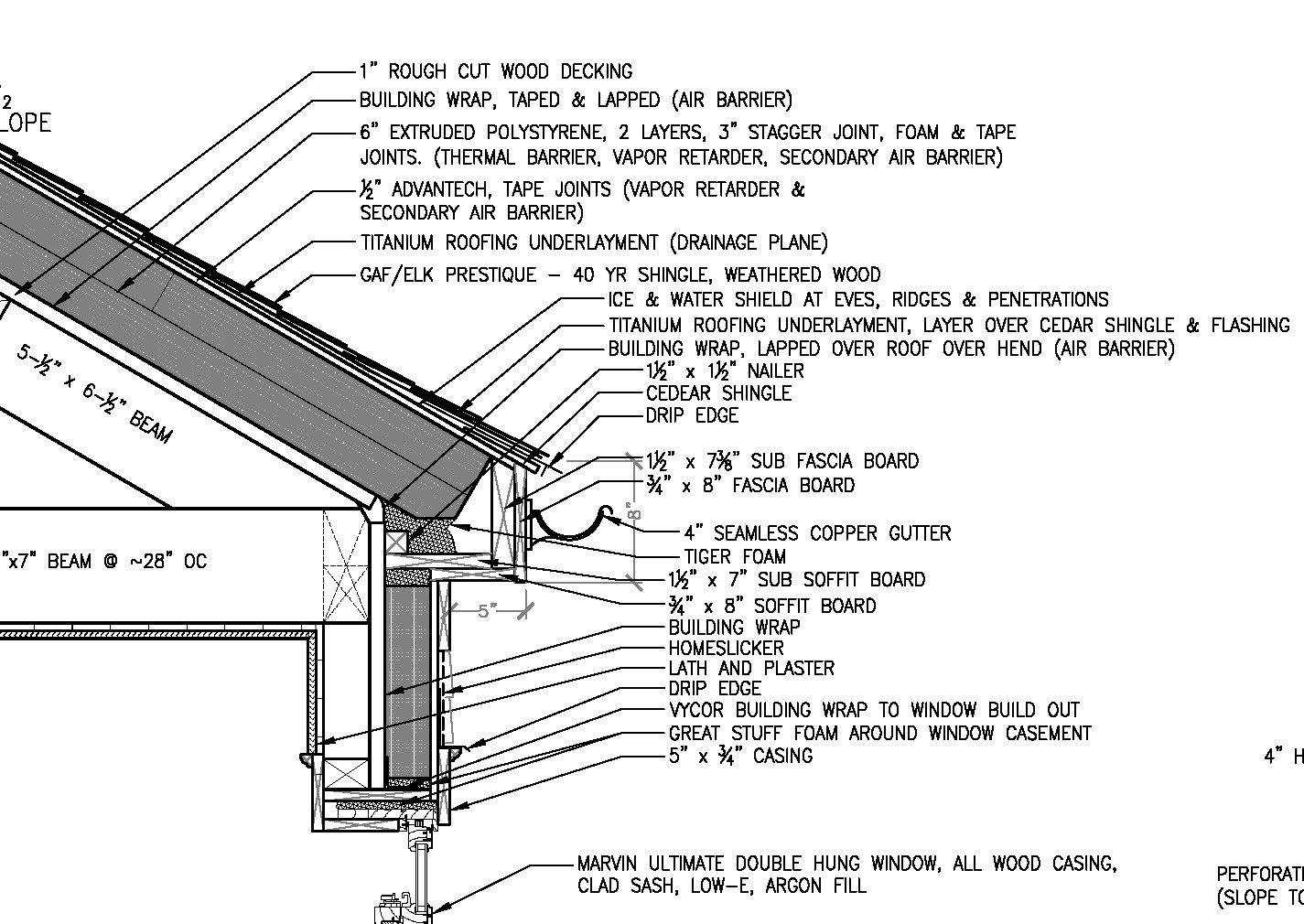

Устройство карниза кровли

Вариантов подшивки карнизов крыши сейчас имеется множество, но перед этим стоит напомнить, что это такое – карниз. Карнизный свес представляет собой выступ стропил за пределы фасада строения. Он бывает простым и с выносом. Первый вариант более прост в исполнении, но при сильных ветрах он может достаточно шумно гудеть, у свесов с выносом таких проблем не возникает. Имеется 2 вида карнизного свеса – фронтальный и боковой.

Фронтальный карниз крыши

Этот вид свеса отлично защищает фасад дома. Он представлен в виде боковых краев наклонных скатов кровли, у вальмовой крыши их соответственно нет. Устройство фронтального свеса стандартной двухскатной крыши создается путём выпуска закрепленных на стропилах несущих перекладин. Достаточно часто можно видеть фронтальный карниз, образующийся досками обрешетки, которые кладутся на пароизоляцию под материал кровли. На них укрепляется карнизная доска, в дальнейшем обшиваемая софитом либо профнастилом.

Боковой карниз крыши

Все наклонные кровли имеют боковой свес. Он выполняется при помощи стропил, выдающихся за пределы стены здания. Расстояние их выступа высчитывается из ширины отмостки и высоты дома, обычно оно составляет около 0,5-0,7 метра, иногда встречаются и скосы более узких размеров. В данном случае стена строения обязательно должна быть хорошо защищена от ветра, потому что иначе под косым дождем ей будет не избежать сильного намокания. Другой вариант исправить положение – это установка кобылок, так можно нарастить длину стропил. Подобный процесс крайне трудоемок, и при уже законченной крыше мало кому захочется заново ее вскрывать и все переделывать

Так что особенно важно еще на начальном этапе строительства предусмотреть нужный размер свеса кровли. Между собой соединяются стропила досками на всю длину карниза. В последствии они закрываются облицовочным материалом

В последствии они закрываются облицовочным материалом.

Способы монтажа

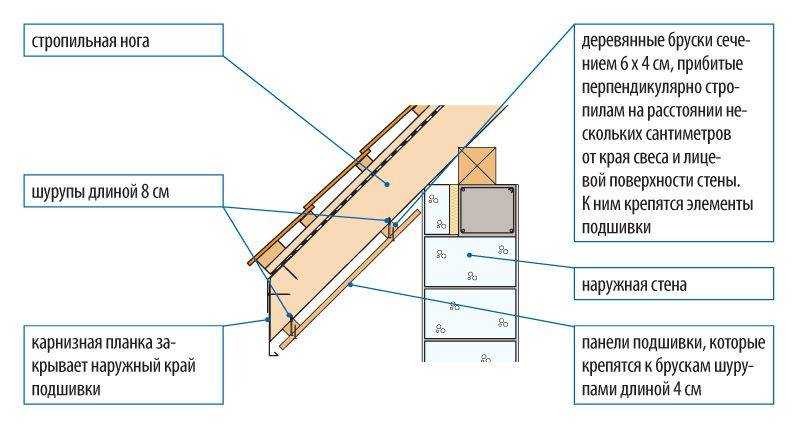

По стропильной конструкции

Нижняя плоскость стропильных конструкций выравнивается путем монтажа накладных досок согласно разметке. Вначале монтируются крайние детали конструкции, затем при помощи натянутой между ними лески или веревки производится окончательная установка.

По подготовленному каркасу

В этом варианте сначала выполняется обрезание стропил в вертикальной и горизонтальной плоскости. На горизонтальном срезе фиксируется брус, такой же брус крепится на стену на 10 см выше, чем лобовая доска (чтобы обеспечить естественное удаление влаги).

Монтаж фронтального свеса

Лобовая доска фронтального свеса фиксируется на обрешетке параллельно фронтону постройки.

На стену монтируется брус, который также служит опорой для материала подшивки.

Подшивка свесов софитом – самый быстрый и долговечный способ

Софитами принято называть планки, изготавливаемые под подшивку свесов, поэтому работа с ними самая удобная. Их производят из различных материалов: металлические (медь, алюминий, сталь), ПВХ. Которые имеют широкую цветовую палитру и богатую фактуру, позволяя тем самым подбирать софиты под любое оформление дома.

Комплект софитов состоит из таких элементов:

• Панели софитные.
• Планки лобные (фаски).
• Профили с пазами J-образной формы.
• Конечные планки.

Многие производители занимаются выпуском софитов и их комплектующих, поэтому они могут отличаться по внешнему виду.

По характеристикам софитные панели бывают с одной прослойкой, двойной, тройной, перфорированные (карнизные) и сплошные (для фронтовых работ). Установить софиты сможет любой человек, имеющий минимальный опыт работы с деревом, крепежом и строительными инструментами. Нужно нарезать панели и установить их перпендикулярно стене дома.

Особенности проектирования односкатной кровли ↑

Устройство односкатной кровли особенно уместно в случае, когда скат покрова снега или слив воды выходит на проезжую часть или на территорию соседнего участка.

Стропильная система

В соответствии с техническим заданием стропильные ноги кровельного каркаса монтируются с фиксированным наклоном, величина которого определяется разностью стенных конструкций по высоте.

В случае, когда возводится капитальное строение – стропила односкатной крыши должны опираться на мауэрлат, обустраиваемый по периметру постройки (непосредственно по стенам). Этот элемент выполняет функцию опорного основания, передающего нагрузку от стропил через стены на фундамент строения.

На верхнем ряду стенной кладки из кирпича или бетонных блоков предусматривается специальный армирующий пояс-стяжка с анкерными креплениями, обеспечивающими надёжную фиксацию мауэрлата. На стенах, выложенных из бруса в качестве опорной обвязки, как правило, используется последний венец.

При сооружении легких конструкций (односкатных крыш пристроек, сараев или веранд, в частности) стропила опираются на элементы каркаса, образующие стенные пролёты и перегородки.

Для строений больших габаритов с целью разгрузки стен основная часть нагрузки от кровельной конструкции может переноситься на железобетонные плиты этажного перекрытия (фото слева).

При обустройстве стропильной системы односкатной крыши используются специальные опорные стойки, устанавливаемые с шагом порядка одного метра. Сверху на них укладываются продольные брусья (прогоны), в теле которых и крепятся стропильные и подстропильные ноги.

При подготовке армированного пояса в него с шагом примерно 80-100 см вмуровываются металлические шпильки, предназначенные для фиксации мауэрлата. В строениях из бруса такое усиление, как правило, не предусматривается, а вместо шпилек (анкеров) применяются особые шестигранные штифты, обеспечивающие крепление опорного основания на верхнем венце.

Материалы и метод обшивания

Перфорированный софит обеспечивает вентиляцию

Так как кровля подшивается не только для красоты, но и для надежной защиты, к выбору материала нужно отнестись достаточно серьезно.

Дождь, снег, ветер, а также птицы, кошки и насекомые не должны проникать под кровельное покрытие. Иначе, они будут не только беспокоить вас, но и приведут конструкцию в негодность раньше времени.

Самым простым и востребованным материалом для обшивки принято считать обычную вагонку. Но этот материал перед работой необходимо обязательно обработать.

Элементы крыши ошкуриваются, пропитываются антисептиком и покрываются лаком. Все это предотвратит преждевременное гниение материала.

Можно использовать виниловый сайдинг – также, довольно популярный из-за долговечности и низкой цены. Но в его элементах нет отверстий для вентиляции.

Самостоятельно проделывать их производители не рекомендуют, а внешний вид отделанной им кровли будет не настолько эффектным и дорогим, как многим хотелось бы.

Элементы из оцинкованной стали имеют перфорацию, стоят сравнительно недорого, но нередко начинают ржаветь из-за чрезмерного скопления конденсата.

Виниловые софиты также снабжены перфорацией, имеют большой выбор цветов и хорошо переносят влажность и перепады температур.

Если вам уже знакома технология строительства кровли, то ее обшивку вы сделаете легко и без проблем.

1. Лобовая доска обшивается комбинированной карнизной фаской, где ее верхний край вставляют в профиль с зазором около 3мм.
2. Софиты прикрепляют поперек карнизной линии.
3. Софиты вставляются либо в J-профиль, либо в J-фаску, или в F-профиль со стороны фасадной доски.
4. Со стороны стен софиты вставляют или в J-профиль, или в F-профиль.
5. Если свес карниза шириной больше 45см, софит крепят посередине. Он прикрепляется или к деревянной подшивке, или к дополнительному опорному брусу.
6. Панели софитов подрезают под углом по углам карнизных свесов. Используются или J-профиль, или Н-профиль.

Основные достоинства односкатных крыш

Несмотря на то что не всем нравится эстетика здания, над которым смонтирована односкатная кровля (хотя сам по себе вопрос – неоднозначный), многие хозяева загородных участков при возведении построек, а иногда даже — и жилого дома, выбирают именно такой вариант, руководствуясь целым рядом достоинств подобной конструкции.

Односкатные кровельные системы подкупают своей понятностью, простотой расчетов и монтажа

• Материалов для односкатной стропильной системы, тем более, если она возводится над небольшой хозяйственной пристройкой, потребуется совсем немного.
• Самой «жесткой» плоской фигурой является треугольник. Именно он лежит в основе практически любой стропильной системы. В односкатной системе этот треугольник – прямоугольный, что существенно упрощает проведение расчетов, так как все геометрические соотношения известны каждому, кто заканчивал среднюю школу. Но эта простота никак не сказывается на прочности и надежности всей конструкции —
• Даже если ведущий самостоятельное строительство владелец участка ни разу ранее не сталкивался с возведением крыши, монтаж односкатной стропильной системы не должен вызвать у него чрезмерных трудностей – он достаточно понятен, не столь сложен. Нередко, при перекрытии небольших хозпостроек или иных придомовых сооружений вполне возможно обойтись не то что без вызова бригады специалистов, но даже и без приглашения помощников.
• При возведении конструкции крыши всегда важна скорость проведения работ, естественно, без потери качества – хочется как можно быстрей обезопасить строение от капризов погоды. По этому параметру односкатная крыша однозначно является «лидером» — в ее конструкции практически нет сложных соединительных узлов, забирающих массу времени и требующих высокоточной подгонки.

Насколько существенны недостатки односкатной стропильной системы? Увы, они есть, и с ними тоже приходится считаться:

Чердака при односкатной кровле или не предполагается вовсе, или он получается настолько маленьким, что о его широкой функциональности приходится забыть.

В подавляющем большинстве случаев односкатная крыша не предполагает наличия «полезного» чердачного помещения

• Исходя из первого пункта – есть определенные сложности в обеспечении достаточной термоизоляции расположенных под односкатной крышей помещений. Хотя, конечно, это можно исправить – ничто не мешает утеплить сам скат кровли или же расположить под стропильной системой утепленное чердачное перекрытие.
• Односкатные крыши, как правило, делаются с небольшим уклоном, до 25?30 градусов. Это влечет за собой два последствия. Во-первых, не все виды кровельных покрытий подойдут для таких условий. Во-вторых, резко возрастает значимость потенциальной снеговой нагрузки, что следует обязательно учесть при проведен расчетов системы. Но зато при таких уклонах значительно снижается влияние ветрового давления на кровлю, особенно если правильно расположить скат – в наветренную сторону, в соответствии с преобладающими ветрами на данном участке местности.

В сети можно отыскать немало проектов жилых домов, в которых основной акцент делается именно на односкатную системы крыши

Еще о4ин недостаток, пожалуй, можно отнести к очень условным и субъективным – это внешний вид односкатной крыши. Он может не прийтись по душе любителям архитектурных изысков, дескать, очень упрощает облик постройки. На это тоже можно возразить. Первое – простота системы и экономичность возведения часто играют все же решающую роль при строительстве подсобных сооружений. А втрое – если посмотреть обзор проектов жилых домов, то можно встретить очень интересные дизайнерские варианты, в которых упор сделан именно на односкатной крыше. Так что, как говорится, о вкусах не спорят.

Зачем нужна подшивка карниза

Как карнизные, так и фронтонные свесы кровли из профнастила обязательно зашиваются снизу. Несмотря на кажущуюся незначительность этого этапа строительства, нежелательно надолго оставлять крышу без зашивки, особенно поздней осенью или зимой. Иначе из-за постоянного намокания концов стропил даже обработанное защитными составами дерево может поразить гниль, грибок или плесень.

Так что после окончания укладки профлиста на скаты нужно как можно быстрее обшить карниз профнастилом. Зашивка выполняет четыре важные функции.

Во-первых, защищает крышу от влаги. Хотя это бывает нечасто, при сильном ветре капли дождя могут залетать через выступы скатов в подкровельное пространство, поэтому подшивка карниза профлистом защищает стропила, обрешетку и утеплитель от намокания.

Во-вторых, снижает тепловые потери через кровлю. Вентиляция крыши происходит в том числе через карниз из профнастила, но этот воздушный поток слабый, поскольку проходит через совсем небольшие зазоры и отверстия. Если же его прохождению не будут мешать металлические листы обшивки, то чересчур сильный поток воздуха будет продувать подкровельное пространство, значительно увеличивая тепловые потери через крышу.

В-третьих, защищает подкровельное пространство от насекомых, летучих мышей, птиц. Не секрет, что крыша — излюбленное место гнездования птиц. Они вьют свои гнезда из утеплителя, пачкают перьями и пометом чердак — а это не просто неприятно на вид, но и опасно, ведь птицы переносят десятки серьезных заболеваний. Подшивка свесов профлистом сильно усложняет проникновение пернатых внутрь кровли.

Наконец, в-четвертых, улучшает внешний вид крыши. Торчащие стропила с другими «внутренностями» кровли, выставленные на всеобщее обозрение — это не самое эстетичное зрелище. Зашитые свесы из профлиста приобретают правильную прямоугольную форму, делают всю крышу завершенным архитектурным ансамблем.

Карнизный свес профнастила не обшивается только у небольших хозяйственных построек. Кроме того, неподшитые скаты встречаются у домов с холодной кровлей, но редко — даже если дом спроектирован с нежилой мансардой, стропильную систему все равно нужно защищать от влаги, а сам чердак — от птиц и прочих нежелательных жильцов.

Обшивка свесов: материалы и монтаж

Процесс крепления дощатой обшивки осуществляется с двух сторон. Исключение – доски, длиной более 6 метров. Здесь шаг крепления составляет 1 метр длины обшивочного материала. Перед установкой, обработайте каждую используемую доску водонепроницаемым раствором. Для этой цели рекомендуется использовать специальную краску или лак для дерева. Деревянную подшивку свесов кровли нужно обрабатывать как можно чаще – раз в несколько лет. Только тогда свес карниза кровли может прослужить на протяжении долгого периода времени.

• Оцинкованные листы из стали. Толщина стали – от 0,6–0,8 миллиметров. Наряду с обычной листовой сталью, используются и металлические листы с перфорацией. Высота волны – не более 20 миллиметров. Чтобы осуществить обрезку стали до необходимых размеров, требуется специальное оборудование. Подогнав листы по размеру, их обрезанные кромки необходимо покрыть слоем краски. Эта процедура необходима для предотвращения коррозии.
• Листы из алюминия, покрытые защитным слоем. Толщина листа – 6 миллиметров, ширина – 10–30 сантиметров. Алюминиевая обшивка закрепляется с помощью специальных защелок.

Обшивка свесов: материалы и монтаж

Следует учитывать влажность подбираемого материала. Если она слишком большая – то материал может подвергнуться деформациям. Это приведет к ухудшению состояния внешнего вида свеса. Не стоит забывать и о толщине деревянной обшивки. По стандарту она должны составлять 17 миллиметров, при этом крайний порог – 22 миллиметра. Каждую доску следует подбирать индивидуально.

Процесс крепления дощатой обшивки осуществляется с двух сторон. Исключение – доски, длиной более 6 метров. Здесь шаг крепления составляет 1 метр длины обшивочного материала. Перед установкой, обработайте каждую используемую доску водонепроницаемым раствором. Для этой цели рекомендуется использовать специальную краску или лак для дерева. Деревянную подшивку свесов кровли нужно обрабатывать как можно чаще – раз в несколько лет. Только тогда свес карниза кровли может прослужить на протяжении долгого периода времени.

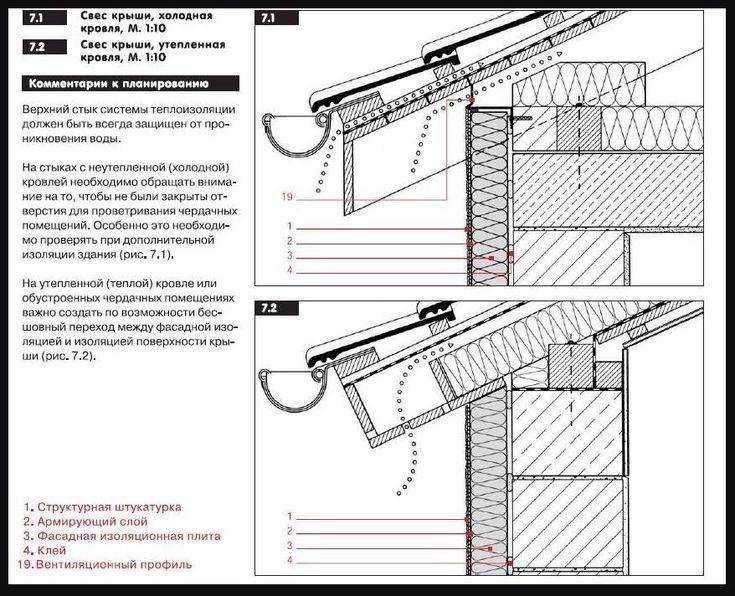

Еще один важный фактор – система вентиляции свеса. При этом нет разницы, какой тип конструкции используется. Выпускные отверстия должны быть примерного диаметра от 1/600 до 1/400 в зависимости от площади вентилирования.

Если рассчитать все верно – то воздух будет проникать в вентиляционные отверстия, а выходить через кровельное отверстие конька. Как правило, впускные отверстия прикрываются защитной сеткой. Это необходимо для того, чтобы в чердачное помещение не смогли проникнуть мелкие птицы или насекомые.

Кроме досок, обшивку свесов можно производить из таких строительных материалов, как:

• Оцинкованные листы из стали. Толщина стали – от 0,6–0,8 миллиметров. Наряду с обычной листовой сталью, используются и металлические листы с перфорацией. Высота волны – не более 20 миллиметров. Чтобы осуществить обрезку стали до необходимых размеров, требуется специальное оборудование. Подогнав листы по размеру, их обрезанные кромки необходимо покрыть слоем краски. Эта процедура необходима для предотвращения коррозии.
• Листы из алюминия, покрытые защитным слоем. Толщина листа – 6 миллиметров, ширина – 10–30 сантиметров. Алюминиевая обшивка закрепляется с помощью специальных защелок.

Кроме указанных материалов, производители предлагают ассортимент других материалов и элементов. Они позволяют повысить функциональные и эстетические свойства свесов.

Варианты подшивки карниза

Подшивка карнизного свеса может осуществляться по следующим вариантам:

• Подшивка сайдингом.
• Подшивка деревом считается одним из лучших вариантов отделки карниза. Плюсы: натуральный вид и красота, которых нельзя добиться при использовании ненатуральных материалов. Именно по этим причинам этот вид отделки карнизов все более популярен. Помимо того, дерево является живым, органичным и экологически позитивным материалом для изысканной отделки.
• Подшивка карнизных свесов медью считается самым изысканным видом отделки. Плюсы: красота, долговечность и натуральность, благодаря чему этот вид подшивки карнизов является недосягаемым для остальных аналогов.

Отделка карнизного свеса крыши. Способы и материалы

Карнизный свес крыши облицован сосновыми досками

Декоративная составляющая в обустройстве современной кровли играет отнюдь не последнюю роль, поскольку крыша дома, как и прочие его элементы, является неотъемлемым атрибутом архитектурной композиции. Поэтому здесь мелочей не бывает, значение имеет даже материал для подшивки карнизного свеса крыши.

Например, можно использовать струганые сосновые доски, внешне напоминающие вагонку (или использовать саму вагонку). Данный вариант отделки декораторами выбирается неслучайно, во-первых, деревянная обшивка сочетается с сосновым брусом, из которого выполнены стены жилого строения и кровля; во-вторых, такие же струганые доски применяют и в оформлении интерьеров.

Однако, в отличие от вагонки в традиционном её исполнении, стыковочные элементы (гребень и паз) на боковых гранях досок различаются по размерам, а именно — гребень на 8 мм больше глубины паза.

Поэтому при стыковке деталей обшивки создаётся не однородное покрытие (как в случае с обычной вагонкой), а фактурная поверхность с видимыми углублениями между планками.

Такое решение позволяет выделить каждую доску, усилив декоративный эффект деревянного декора.

Карнизный свес крыши облицован вагонкой

Карнизный свес крыши облицован вагонкой

Карнизный свес крыши облицован вагонкой

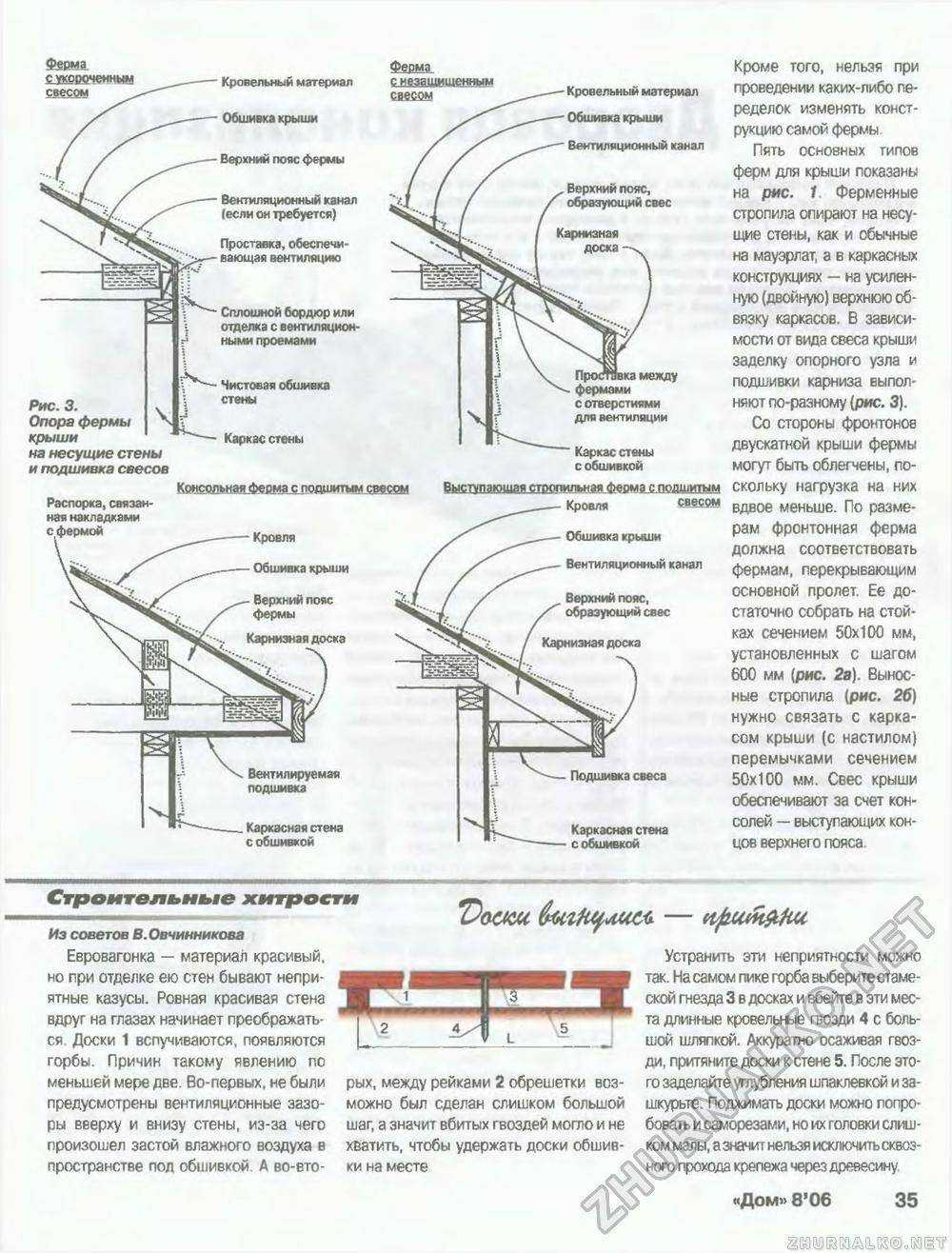

Карнизный свес в проекте дома может не являться частью стропильной системы. Его наращивают дополнительно при помощи деревянных досок (кобылок), прикреплённых к нижним концам стропил. А по краю полученного свеса крепят карнизную доску.

Поскольку карнизный свес выполняет двойную функцию — защиты фасадов от осадков и вентиляции подкровельного пространства, обшивку крепят не вплотную к стене, а на расстоянии 5 см от неё, оставляя необходимый вентиляционный зазор.

Деревянные планки устанавливают параллельно стене (продольное расположение), что позволяет сэкономить время и материалы, требующиеся для устройства дополнительных креплений к стене и карнизной доске.

Элементы обшивки крепят саморезами к кобылкам без предварительной теплоизоляции свеса, поскольку древесина обладает достаточно низкой теплопроводностью.

Декоративность деревянной обшивке может придать её белёсый оттенок, полученный в результате применения технологии беления древесины (морилка и белила). В качестве защитного наружного покрытия используют антисептик.

Для обшивки карнизных свесов помимо деревянных досок (толщиной не менее 19 мм) можно использовать влагостойкую фанеру (толщина — от 6 мм), вагонку из ПВХ, металлоконструкции с антикоррозионным покрытием (металлосайдинг с толщиной панелей до 0,55 мм), а также специальные потолочные модули — «софиты» из пластика (виниловые софиты), оцинкованной или крашеной стали, а медными софитами.

Карнизный свес крыши облицован пластиковыми софитами

Карнизный свес крыши облицован металлическими софитами

Карнизный свес крыши облицован медными софитами

Единственным условием применения различных типов материалов при облицовке карнизного свеса является обеспечение вентиляции подкровельного пространства. Для этого панели обшивки свеса кровли имеют перфорацию.

Если вынос карниза не превышает 300 мм (при уклоне кровли 45° и более), достаточно только крепления досок обшивки к стропилам. При большем выносе для монтажа обшивки необходимо создание обрешётки с опорной доской (кронштейном).

Опорную доску при этом закрепляют поверх наружной обшивки стены.

Обшивка карнизного свеса крыши софитами

В настоящее время, обшивка карнизного свеса софитами очень распространена. Для справки напомним, что софитами (если рассматривать строительство и архитектуру) называются специализированные панели, основное предназначение которых — обшивка различных горизонтальных поверхностей, лицевая сторона которых обращена вниз, например карнизов, свесов крыши и потолков.

Панели пластикового софита

Основных функций, которые должны выполнять софиты по большому счету три:

• обеспечение вентиляции подкровельного пространства;
• придание красоты крыше и всему фасаду в целом;
• блокирование доступа насекомым, птицам и животным.

Как правило, софиты изготавливают из пластика или тонкого листового металла (оцинкованного или крашенного металла, меди и алюминия). Соединяются панели при помощи замков, что позволяет им плотно прилегать друг к другу.

Обшивка карнизного свеса софитами	Обшивка карнизного свеса софитами
Обшивка карнизного свеса софитами	Обшивка карнизного свеса софитами
Обшивка карнизного свеса софитами	Обшивка карнизного свеса софитами

Выбор угла наклона кровли

Угол уклона кровли определяется по совокупности показателей — ветровой и снеговой нагрузки и типа кровельного материала. Сначала определяются с углом по климатическим условиям (в зависимости от количества осадков и ветровых нагрузок). После смотрят на минимальный рекомендованный уклон для выбранного типа кровельного материала (в таблице ниже).

Наименование кровельного материала	Минимальный угол наклона (в градусах)
Асбоцементный шифер и ондулин	6­°
Цементно-песчаная и керамическая черепица	10°
Гибкая битумная черепица	12°
Металлочерепица	6°
Асбо-цементные или сланцевые плиты	27°
Стальные оцинкованные, медные, цинк-титановые листы	17°
Профнастил	6°

Если желаемый угол больше, все нормально, если меньше (что бывает очень редко) — его увеличиваете до рекомендованного. Делать крышу с углом, меньшим чем минимальный угол, рекомендованный производителем кровельного покрытия, не стоит однозначно — будет течь на стыках. Чтобы проще было ориентироваться, скажем, что для Средней полосы России рекомендованный уклон односкатной кровли — 20°. Но цифру желательно считать для каждого региона, и даже для разного расположения постройки на участке.

Кстати, имейте в виду, что разные производители одного и того же вида кровельного материала могут требовать разный минимальный уклон. Например, укладка металлочерепицы одной марки может производится на кровли с минимальным уклоном в 14°, другой — в 16°. И это при том, что ГОСТ определяет минимальный уклон в 6°.

Также стоит помнить, что при скате до 12° чтобы обеспечить герметичность любого кровельного материала, необходимо промазывать все стыки материала жидким гидроизоляционным составом (обычно — битумной мастикой, реже — кровельным герметиком).

Критерий – здравый смысл

На фотографии — дом, у которого свесы кровли отсутствуют. Задача защиты стен от влаги решена иначе. Водосток с кровли есть, но скрыт за навесным фасадом, который сам является защитой стен от воды.

Для любой строительной фирмы существует два подхода.

• Первый. Заказчик принес свой проект и подрядчик его построит.
• Второй. Подрядчик предложит свой вариант. Компания «Кейль строй» предлагает проверенное. Логика наших действий проста. Мы основываемся на практике.

Есть у компании четкая позиция. Свесы – нужны. Делаем их не менее 500 мм. 200-300 мм конкурентов считаем ошибкой и заказчика, и исполнителя. Мотивация – нормальные свесы увеличат стоимость постройки на 0.1%, но это будет правильный дом.

Есть еще один аргумент. Вполне возможно, что когда-то может возникнуть вопрос об утеплении или дополнительной облицовке. Свесы станут еще меньше.
