Карниз крыши, его виды и назначение, а также особенности расчета и монтажа

Как устроить надёжные и красивые свесы кровли

Как подшить карниз крыши

После монтажа кровли необходимо провести работы по ее обшивке. Подшивка будет выполнять сразу три функции:

она придаст дому законченный вид;
обеспечит вентиляцию крыши;
защитит фасад.

Как подшить карниз крыши

Сегодня мы поговорим о том, как подшить карниз крыши и что нужно использовать для этого.

Разновидности свесов

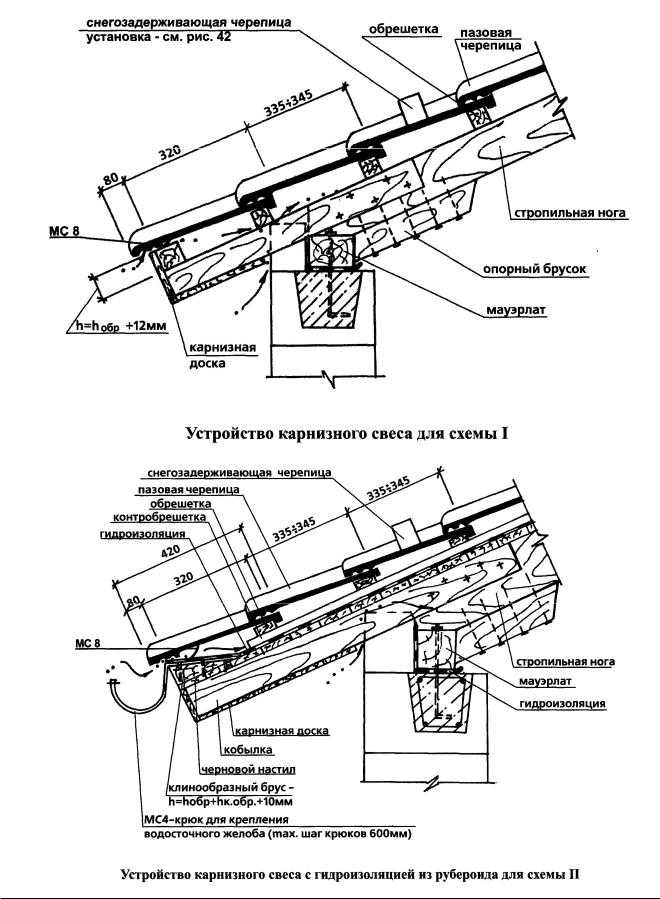

Под карнизом подразумеваются стропила, выступающие за границы фасада здания. Этот карниз бывает:

фронтальным;
боковым.

Рассмотрим каждый из них.

Фронтальный свес

Основная функция фронтального свеса – защита фасада. По сути это боковые края кровельных скатов, следовательно, у вальмовой крыши, имеющий 4 ската, таких краев нет.

Если же речь идет о двускатной крыше (а в большинстве домов именно такая), то несущие перекладины, установленные на стропила, выпускаются наружу. Также часто можно увидеть свес из досок обрешетки, уложенных под кровлей поверх пароизоляции. К ним крепится основная карнизная доска, которая впоследствии обшивается (об этом несколько позже).

Боковой свес

Такой свес есть у каждой крыши наклонного типа. Он создается стропилами, выходящими за пределы стен здания. Длина выступа зависит от отмостки и высоты здания, но в большинстве случаев составляет от 60 до 70 см.

Несмотря на нормы, порой встречаются и более узкие карнизы. Это можно исправить двумя способами:

надежно защитить стену от ветра, поскольку при косом дожде она сильно намокнет;
установить кобылки для наращивания длины стропил – более трудоемкая процедура, которую мало кто хочет выполнять (ведь придется вскрывать уже сделанную крышу).

Поэтому необходимую длину карниза следует продумать еще на этапе проектирования.

По всему карнизу стропила скрепляются досками – в будущем их нужно закрыть облицовочным материалом.

Как сделать вентиляцию крыши через подшивку

Как уже говорилось, карнизы защищают крышу и фасад сооружения от атмосферных осадков. Но при этом они не должны стать препятствием естественной вентиляции пространства под кровлей. И это касается не только мансард, но и обычных «холодных» кровель.

Нагретый воздух, поднимаясь снизу, должен свободно преодолевать карниз, пройти между крышей и пароизоляцией и выйти наружу посредством конька. Именно поэтому во время монтажа свеса нельзя применять монтажную пену или герметик, иначе будет происходить конденсация и, как следствие, промокание утеплителя.

Обратите внимание! Вентилироваться должны лишь боковые карнизы, в то время как фронтальные нужно заделывать наглухо. О выборе материалов для свеса. О выборе материалов для свеса

О выборе материалов для свеса

Сегодня достаточно много материалов для карниза, у каждого есть свои плюсы и минусы. Тем не менее все они весьма эффективно обеспечивают вентиляцию и защищают кровлю от влаги

Выбирая той или иной из материалов, обращайте внимание не только на его внешний вид, но и на срок эксплуатации

Подшивка из профнастила

Этот материал представляет собой оцинкованную сталь, покрытую полимерным напылением. Профнастил устойчив к большим нагрузкам, температурным перепадам, у него подходящая жесткость. Между слоем профнастила и поверхностью стены нужно оставить зазор, который бы равнялся высоте волн материала.

Подшивка из профнастила

Подшивка из софитов

Более популярный материал, используемый при сооружении карнизов крыш, который есть не что иное, как сайдинг, но с вентиляционными отверстиями. Другим отличием материала является использование в производстве специальных ультрафиолетовых стабилизаторов, защищающих карниз от вредного воздействия солнечных лучей.

Подшивка из софитов

Софиты делятся на несколько типов в зависимости от материала, используемого при изготовлении.

Фронтальный и карнизный свес

Основное предназначение карнизного свеса – защитить фасад постройки. Существует два вида свесов:

горизонтальные, образующиеся с помощью нижней части скатной кровли;
фронтонные, образующиеся боковой частью ската.

При обустройстве фронтонного свеса заботиться о дополнительной вентиляции не стоит, но необходимо предусмотреть дополнительную защиту от влаги и ветра.

У двухскатной крыши его устройство будет выполняться с помощью выпуска несущих перекладин, закрепленных на стропилах. Его можно соорудить из досок обрешетки, предназначенных для пароизоляции. На них укладывается карнизная доска, обшивается выбранными материалами.

Материалы для отделки

Наиболее распространенный вариант обшивки – доски из древесины хвойных пород. Материал должен быть сухим, так как влажная древесина со временем усохнет, деформируется, что ухудшит внешний вид кровли.

Листы оцинкованной стали также подойдут для обшивки свесов крыши. Толщина стали должна быть в пределах 0,6-0,8 мм. Монтаж стальных листов должен выполняться с использованием специального оборудования, вначале осуществляется разметка и нарезка материала. Все кромки обрабатываются краской для защиты от коррозии.

Алюминиевые листы, покрытые защитным слоем методом напыления, тоже подходят для отделки кровельных свесов. Толщину лучше выбирать 0,6 мм, а длину – не более 6 м. Алюминиевые пластины фиксируются с помощью специальных защелок, поэтому слишком длинные элементы обшивки будут провисать.

Виды свесов по форме

Конструктивное исполнение влияет на внешний вид и функциональность элемента. В зависимости от формы свесы делят на четыре типа:

Подшитые. Выступающую часть стропил закрывают досками. Обшивка защищает конструкцию от воздействия воды, придает ей более эстетичный вид. Чаще всего подшивают фронтонные свесы. Доски можно располагать в любом направлении в соответствии с проектом. Такой вариант исполнения используется на вальмовых и двухскатных крышах.
Неподшитые. Узел представляет собой единое целое со скатом кровли. Отсутствуют лишние стыки, швы. Неподшитая конструкция не требует специальной обшивки. Применяется на вальмовых и скатных крышах.
Коробочные. Конструкция более сложная, включает внутреннюю тепло- и гидроизоляцию. Материалы защищают обшивкой из досок. Коробочные конструкции используют на вальмовых и скатных крышах.
Укороченные. Универсальный вариант, подходящий для любых типов кровель. Длина свеса минимальная, обычно не превышает 40 см. Укороченные конструкции используют в том числе на мансардных кровлях, нестандартных крышах.

dПри устройстве свесов кровли учитывают необходимую длину выступа по проекту. Задача инженера – подобрать узлы, которые не только выполнят свою основную функцию, но и станут эстетическим дополнением коттеджа.

Обшивочные материалы кровельных свесов: применение софитов

Для обшивки свесов используются такие материалы, как:

строганая деревянная доска;
деревянная вагонка;
оцинкованный стальной лист;
алюминиевый лист, покрытый защитным составом;
пластиковая вагонка и сайдинг;
софиты.

Виды софитов карнизного свеса.

Обшивка доской из хвойных пород дерева является экологически чистым и вентиляционно-доступным вариантом. Толщина доски должна быть в пределах от 17 до 22 мм. Минимальный зазор для установки доски составляет 10-15 мм. Каждую доску обрабатывают водонепроницаемым раствором. Однако, несмотря на обработку, в данной технологии существует большой недостаток: при сильной влажности деревянный материал деформируется, и это ведет к порче свеса.

Деревянную вагонку выбирают из качественного, нетонкого материала. Перед установкой данной вагонки, ее надо месяц хранить на открытом воздухе. Это делают для того, чтобы материал стал такой влажности, как и окружающее пространство. Для вентиляции подкровельного помещения, в случае деревянной вагонки, монтируют вентиляционные решетки.

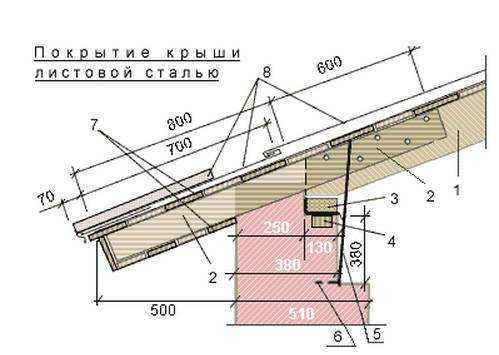

Обшивку из стальных листов производят материалом, имеющим толщину 0,6-0,8 мм. Также могут применяться перфорированные листы. После установки металлической обшивки ее покрывают краской для предотвращения коррозии.

Алюминиевую обшивку используют из листовых материалов толщиной 6 мм. Лист покрывают защитным слоем и крепят специальными защелками.

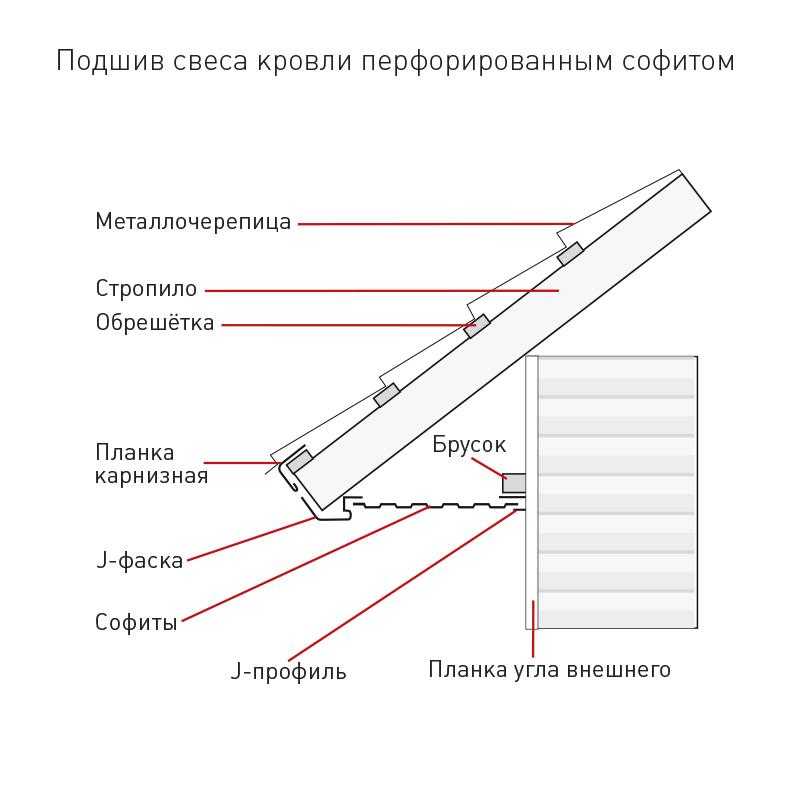

Обшивка свеса софитами.

Наиболее используемым материалом для подшивки свесов является сайдинг. Сайдинг – это разновидность пластиковой вагонки, только из более прочного материала. Сайдинг бывает виниловый и металлический. Металлический сайдинг считается очень прочным материалом, но также и довольно дорогим. Недостатком металлического сайдинга считается его склонность к коррозии. Виниловый сайдинг – более доступный и популярный материал, однако он недостаточно практичен в эксплуатации.

Вагонка ПВХ – самый недорогой и доступный материал, однако имеет массу недостатков. Вагонка очень быстро теряет привлекательный вид под воздействием солнца и дождей; отсутствие вентиляционных отверстий негативно влияет на проветривание кровли.

Но создание новых технологий не стоит на месте и у потребителей появилась прекрасная альтернатива вагонке и сайдингу – софиты. По конструктивным особенностям софиты – это разновидность сайдинга, однако они наиболее устойчивы к механическим воздействиям и экологически безопасны. Главное достоинство, отличающее софиты от сайдинга, – наличие перфорированных отверстий. Софиты не несут главных конструктивных функций, они представляют собой панель для декорации и привлекательности дома в целом.

Монтаж и качественное устройство софитов играет важную роль, так как некачественный карниз может испортить внешний вид любого строения. Софитные панели бывают двух видов: двойные и тройные. Они, в свою очередь, делятся на такие категории:

Сплошные софиты, без перфорации. Применяются в основном для отделки фронтонных свесов.
Полностью перфорированные софиты. Применяются для крыш из битумной черепицы или фальца, то есть из непрофилированных материалов.
Перфорированные софиты по центру – тройные панели. Идеальный вариант для карнизных и фронтонных свесов, так как обеспечивает хорошую вентиляцию, продлевая тем самым долговечность кровли.

Софиты негорючи, легко режутся и обрабатываются. На сегодняшний день большую популярность получили виниловые софиты, так как они легки, пластичны, долговечны и красиво сочетаются с модным виниловым сайдингом.

Монтаж софитов достаточно прост и удобен. К карнизным и фронтонным свесам крепятся по две планки. Благодаря специальной конструкции, софиты легко и плотно крепятся к планкам и стене дома. Нарезка софитов выполняется согласно длине и ширине кровельных свесов.

Материалы для подшивки

Финишная отделка карнизных свесов выполняется различными строительными материалами, среди которых есть как бюджетные, так и эксклюзивные варианты. При выборе рекомендуется учитывать стиль здания и рядом расположенных строений.

Сайдинг. Наиболее популярный в настоящее время материал. Главное достоинство – низкая цена и простота монтажа. Пластиковые панели легко режутся, при необходимости их можно немного сгибать. Промышленность предлагает покупателям специальные панели для подшивки, это так называемый сайдинг для карнизов. Его отличие от обыкновенного – наличие перфорированных вентиляционных отверстий. Сайдинг можно приобрести различных размеров и цветовых решений.
Натуральные доски. Второй по известности материал, рекомендуется применять на традиционных деревянных постройках. Доски в обязательном порядке должны пропитываться эффективными антисептиками и покрываться устойчивыми лаками или красками для наружных работ. Для подшивки можно использовать вагонку, обыкновенную обрезную доску или специальную подшивную доску. Технология не представляет трудностей даже для неопытных строителей. Но во время работ всегда следует помнить о естественной вентиляции и оставлять продух для обеспечения движения воздушных потоков.
Оцинкованная сталь. Довольно неплохой материал для оформления свесов, при условии, что стальные листы покрыты декоративными полимерными красками. Металлические панели можно приобретать в магазине готовыми или изготавливать самостоятельно из кровельных профлистов.
Медь. Используется очень редко, по большей части на культовых и исторических зданиях. Но есть варианты установки такой обшивки и на престижных загородных коттеджах.

Классификация

Обычно рассматривают 4 варианта свесов.

Неподшитый. Хорош для вальмовых, одно и двускатных крыш.
Подшитый. Распространен для двускатных и вальмовых кровель.
Коробчатый. Область использования аналогична неподшитому.
Укороченный. Удобный для строителей, но плохо выполняющий функцию защиты от воды.

Существуют конструктивные решения для увеличения несущей способности свесов припомощи кронштейнов или аналогичных конструкций. Принцип — создание треугольников жесткости. Такие решения подходят для домов, которые не дают усадки. При скользящей стропильной системе любая жесткость – проблема.

Всегда карнизный стеновой свес основа для крепления отливов.

КАРНИЗ ДЛЯ ШТОР В ДЕРЕВЯННОМ ДОМЕ

Деревянный дом – традиционное жилище, интерес к которому никогда не ослабевал. Некоторые особенности эксплуатации и обслуживания такого дома негативно влияют на количество желающий построить такой дом и жить в нем. В то же время появляются новые возможности оптимизации домашнего хозяйства в деревянном доме.

Интерьеры деревянного дома Одна из наиболее распространенных и популярных конструкций деревянного дома – сруб из бревен или бруса. Технические особенности сруба (осадка и влажностные деформации) делают выгодным оставлять сруб видимым не только снаружи, но и внутри. Такой сруб, как основа интерьера – мощнейший стилистический и технический фактор. Сруб определяет в значительной мере стиль оформления интерьера, который чаще всего представляет собой вариацию традиционного деревянного жилья.

В таком интерьере совершенно органично смотрятся любые объекты сельского обихода и образа жизни – домотканые ковры, самовар, лоскутные одеяла, мебель полукустарного вида и многое другое, ассоциируемое с образом избы. В таком немного архаичном интерьере с русской печью трудно найти место для телевизора, холодильника, стеклянной мебели и других современных объектов. Даже тонкий потолочный карниз малого сечения может выглядеть неубедительно на традиционном потолке, зашитом доской.

Современные жизненные реалии требуют находить такие решения интерьера деревянного дома, при котором будет возможность пользоваться благами цивилизации и достоинством стильного интерьера деревянного дома. Диапазон таких решений велик – от полного отказа от сруба в интерьере до тактичных и остроумных находок сочетаний деревянных конструкций и более современных отделок.

К примеру, одно из наиболее распространенных средств модификации интерьера деревянного дома – отделка потолков гипсокартоном. Полученные крупные белые плоскости потолков могут сделать интерьер сруба намного более содержательным и выразительным. Сруб воспринимается более остро на фоне белых плоскостей.

Одновременно решается несколько практических и художественных задач, к примеру –упрощается выбор люстр и потолочных профилей для развески штор. И люстры, и потолочные профиля воспринимаются более органично на сплошном белом поле потолка. Решение карниза для потолка может быть еще более эффектным, если такой профиль укрепить в скрытном, незаметном месте, например – за уступом или перепадом потолка или даже в специально канале – углублении. Пре раскрытой шторе о наличии карниза в помещении можно только догадываться.

Белый гиспокартонный потолок в деревячнном доме из бруса и карнизные профиля, установленные неприметным образом

Таким образом, грамотный и профессиональный проект деревянного дома подразумевает все необходимые решения по интеграции чужеродных срубу объектов в интерьер – кухонного оборудования, бытовой техники, электроники и даже современных аксессуаров интерьера. Большинство таких аксессуаров – представители современного дизайна и их органичное включение в интерьер становится естественным, когда интерьеру сруба приданы черты современного сооружения.

Проектные решения такого рода требуют разработки качественного и понятного визуального материала, отражающего необходимые особенности применяемых материалов, фактуру их поверхности и другие важные детали.

Естественное противоречие между архаичным обликом интерьера рубленого дома традиционного облика и современных штор может быть разрешено парадоксальным контрастным образом. Такое правильно найденное решение – немалая удача даже для опытного профессионального проектировщика

От любителя самодеятельного дизайна интерьера требуется особенное внимание и чувствительность к композиционным качествам помещения

Карнизы для деревянного дома

можно выбрать, не стремясь сделать их незаметными на фоне старомодного сруба. Наоборот, можно попробовать найти решение с профилями, обильно украшенными декором на планке. Задача дизайнера в таком случае будет состоять в поиске эффектного сочетания декора карниза и стилистики сруба. Ради успеха в таком поиске есть смысл потратить время на изготовление макета будущего потолочного карниза для штор из картона или бумаги. Корректируя рисунок и характер такого макета можно добиться позитивного результата.

Многие самодеятельные дизайнеры поступают очень дальновидно, когда выбирают тройные карнизы для штор. Такая конструкция хороша тем, что позволяет создать очень яркую и интенсивную композицию из трёх видов тканей. Энергия такого комплекса штор может быть настолько значительной, что, образно говоря, не встретит сопротивления традиционного интерьера.

Оптимальные размеры

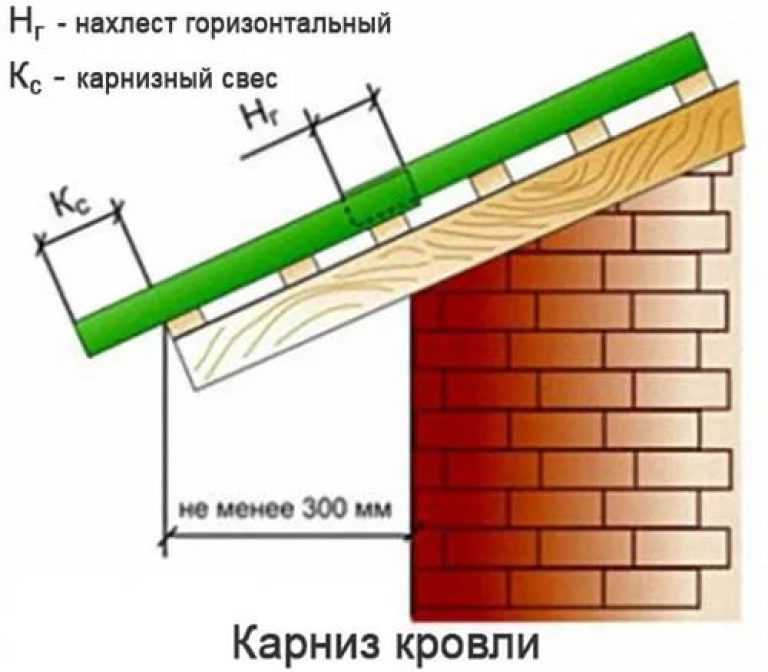

Строительными нормами закреплена минимальная ширина карнизных свесов — 60 см. Данное ограничение относится к крышам без системы водостока. Такой вариант сейчас почти не встречается, ширина больше зависит от архитектуры дома. На практике при использовании асбестоцементного шифера в качестве кровельного стройматериала, длина карниза составляет 25 см.

Стилевое направление шале предполагает увеличенные свесы от 80 см, английская классика стремится к малозаметным свесам. Если говорить о практической стороне вопроса, для надежной защиты стен желательно вывести стропила хотя бы на 50 см от стены. Для брусовых или бревенчатых строений этот параметр лучше удвоить, чтобы свесы смогли эффективно защитить от влаги древесину и межвенцовый уплотнитель.

Карнизы: классификация и основные виды

Строительство домов ведет свою историю на протяжении многих веков, при этом каждый старается привнести какое-то новое и более современное дополнение, способное улучшить и облегчить процесс возведения жилища.

Среди огромного многообразия свесов наиболее частое применение нашли следующие разновидности:

подшитые, применяемые при устройстве двускатных и вальмовых крыш;
неподшитые свесы – наиболее распространенный вариант, используемый для вальмовой и скатной кровли дома;
коробчатые карнизы – применяются при возведении ломаной и односкатной кровли;
укороченные свесы – универсальный вариант для любого типа конструкции.

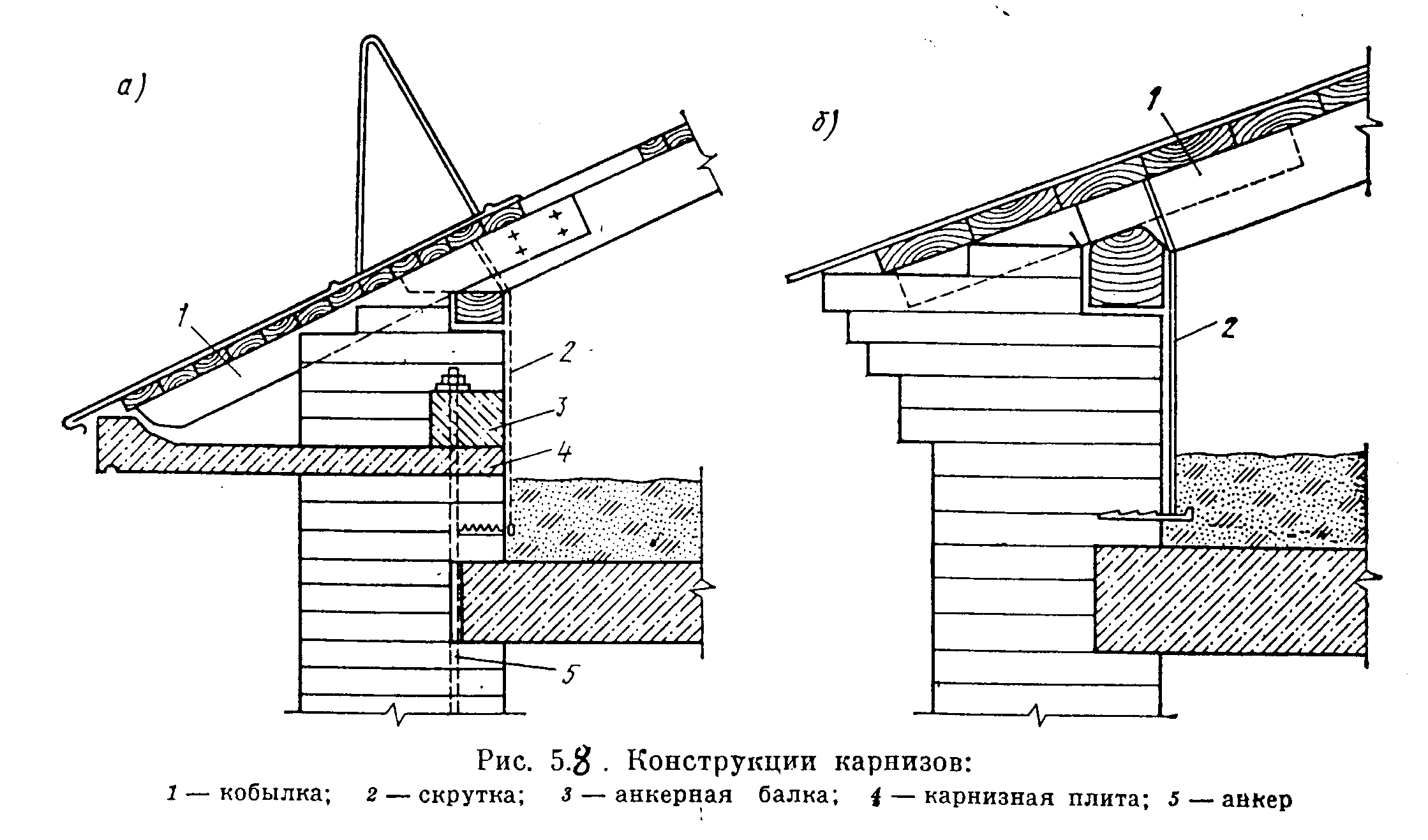

Устройство карниза крыши весьма разнообразно и подразделяется на следующие основные категории:

Карнизный свес, выполненный заподлицо. В этом случае стропила не выводятся за границы стен, а по их краю крепится горизонтальная сливная доска, к которой впоследствии монтируются водосточные желоба. Недостаток данных свесов в отсутствии защиты верхних элементов стены от влаги.
Свес открытого типа – широко применяется в частном строительстве. Водосточная система крепится к верхним кромкам стропил или по их нижнему краю.
Свес закрытого типа. Выступающие концы стропил закрываются карнизом, имеющим специальный паз для крепления софита с внутренней стороны. При наличии утепленного чердака такой карниз должен обладать вентиляционными отверстиями.

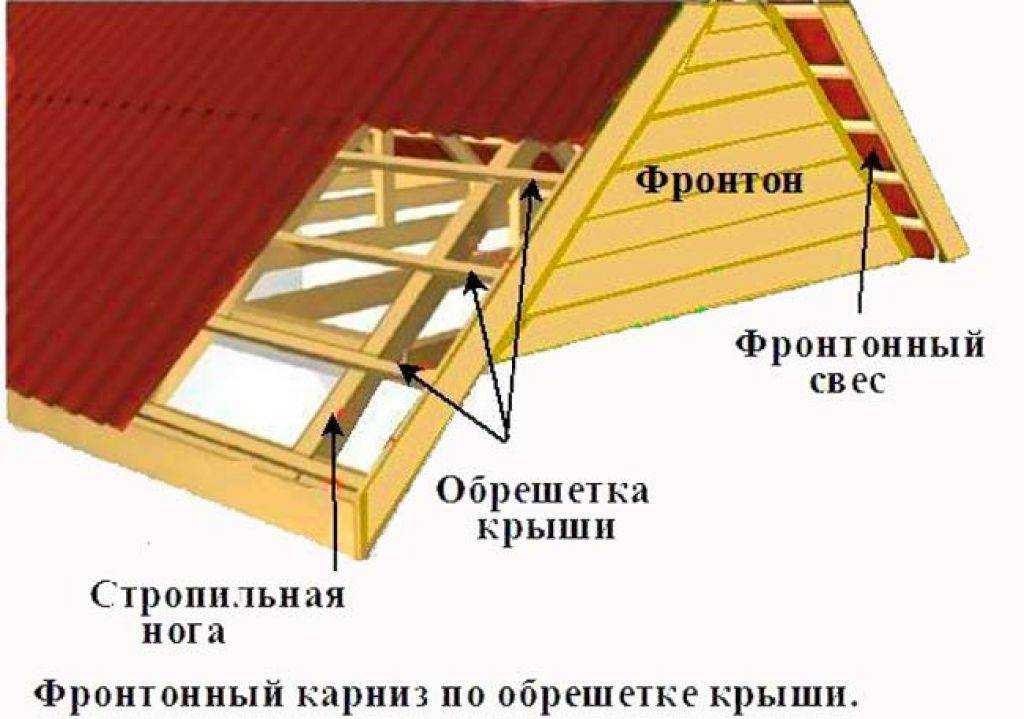

Фронтонный свес. Устройство карниза кровли в этом случае полностью зависит от фантазии дизайнера и может, как выступать за границы стен, так и устраиваться заподлицо. Выступающая область кровли подлежит обязательной подшивке, ширина которой должна быть не менее 50 см.

Классификация кровельных свесов

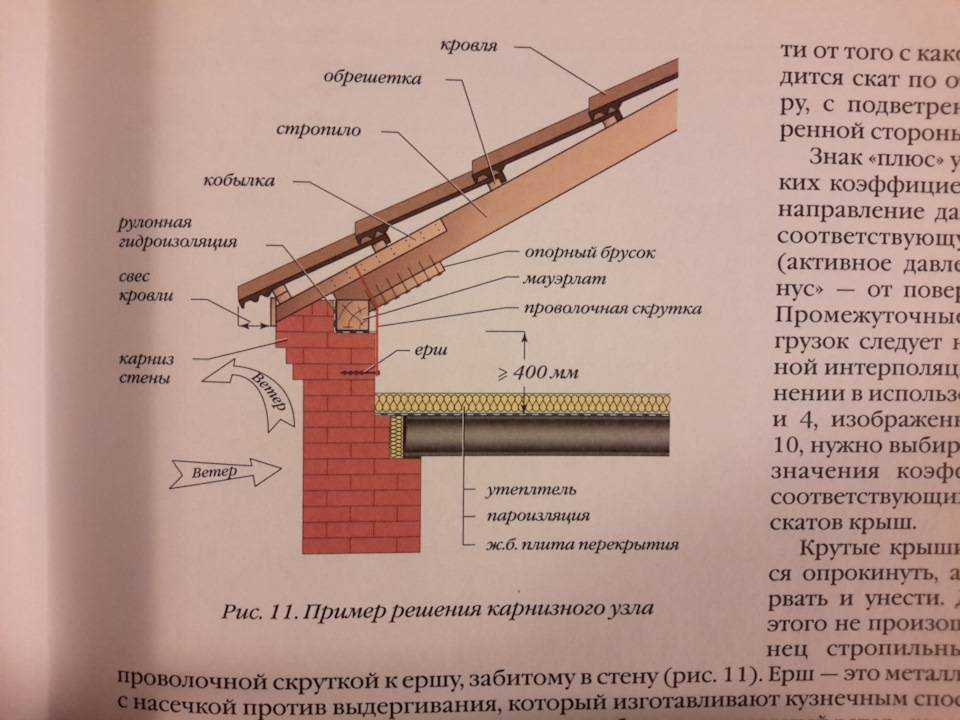

Свес должен всегда продолжать крышу, обычно это выглядит по-разному. В строительной архитектуре, уже долгое время формируются многие варианты свесов, классифицируем их:

Неподшитые – один из самых популярных вариантов, который используется для вальмовой и скатной кровли;
Подшитые — применяются на двускатных кровлях, также подходят для вальмовых крыш;
Коробчатые — строятся при возведении ломаной и односкатной крыши;
Укороченные – самый простой способ, применяется везде.

Выделяют две основные разновидности свесов:

Боковой
Фронтальный

Для различия этих понятий можно сказать следующее на примере двускатной крыши: боковые свесы будут располагаться вдоль боковых стен, а фронтальные свесы будут защищать фасад здания, при этом быть как выступающими, так и сделанными заподлицо. Все зависит от изначального проекта и дизайнерской задумки.

Виды стропильных систем

Стропильные системы бывают с висящими или наслонными стропильными ногами. Висящие опираются только на наружные стены здания (на мауэрлат или верхний венец). Для того чтобы увеличить надежность системы, чтобы не развалить стены, их соединяют затяжками (называют еще перемычкой или ригелем). Этот тип стропильной системы подходит для зданий небольшой ширины (меньше 10 м) и в тех случаях, когда нет несущей стены, идущей посередине.

Два вида стропильных систем — с висящими и наслонными стропилами

Второй тип системы — с наслонными стропилами. Они опираются на коньковый брус и мауэрлат, но нагрузка с кровли распределяется еще и на среднюю несущую стену, через вертикальные бруски — прогоны, которые устанавливаются с тем же шагом, что и стропила и опираются на нижнюю затяжку.

Установка стропил двухскатной крыши своими руками

Для большей части бань систему делают с висящими стропильными ногами — размеры позволяют это сделать. В этом случае меньше расход пиломатериалов и меньше времени требуется на ее обустройство. Большую часть работ при этом можно перенести на землю.

Делают один треугольник из стропил по всем правилам и размерам. Примеряют его, а потом изготавливают нужное количество его точных копий. Готовые стропила с затяжками и ригелями, скрепленные и вымеренные, поднимают на крышу. Там выставляются строго вертикально в обозначенных местах и закрепляются к мауэрлату и коньку.

Пример того, как можно сделать двускатную кровлю с висящими стропилами сморите в видео.

При длине ската крыши более 4,5 метров для повышения надежности системы устанавливают вертикальные стойки, которые одним концом подпирают стропильную ногу, а вторым упираются в балку перекрытия. Это делают вне зависимости от типа установки стропил: и на висящих, и на наслонных. Устанавливают еще и уклоны, которые делают конструкцию еще более жесткой.

Вариант стропильной системы для двускатной крыши со стойками

В любом случае стропила нужно будет крепить к коньковому брусу, а также к мауэрлату. На рисунке ниже представлены варианты крепления к коньку.

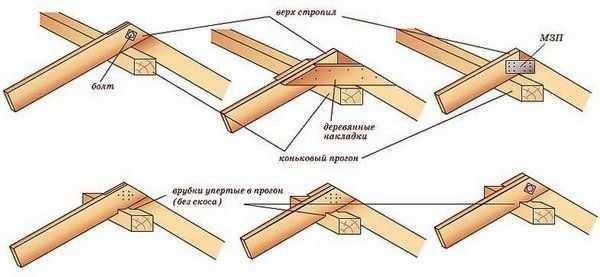

Как можно прикрепить стропильные ноги к коньку

Необходимо будет также прикрепить стропила к мауэрлату. Как это можно сделать — смотрите на фото ниже.

Способы крепления стропильных ног к мауэрлату

Обшивка свесов: материалы и монтаж

Следует учитывать влажность подбираемого материала. Если она слишком большая – то материал может подвергнуться деформациям. Это приведет к ухудшению состояния внешнего вида свеса. Не стоит забывать и о толщине деревянной обшивки. По стандарту она должны составлять 17 миллиметров, при этом крайний порог – 22 миллиметра. Каждую доску следует подбирать индивидуально.

Процесс крепления дощатой обшивки осуществляется с двух сторон. Исключение – доски, длиной более 6 метров. Здесь шаг крепления составляет 1 метр длины обшивочного материала. Перед установкой, обработайте каждую используемую доску водонепроницаемым раствором. Для этой цели рекомендуется использовать специальную краску или лак для дерева. Деревянную подшивку свесов кровли нужно обрабатывать как можно чаще – раз в несколько лет. Только тогда свес карниза кровли может прослужить на протяжении долгого периода времени.

Еще один важный фактор – система вентиляции свеса. При этом нет разницы, какой тип конструкции используется. Выпускные отверстия должны быть примерного диаметра от 1/600 до 1/400 в зависимости от площади вентилирования.

Если рассчитать все верно – то воздух будет проникать в вентиляционные отверстия, а выходить через кровельное отверстие конька. Как правило, впускные отверстия прикрываются защитной сеткой. Это необходимо для того, чтобы в чердачное помещение не смогли проникнуть мелкие птицы или насекомые.

Кроме досок, обшивку свесов можно производить из таких строительных материалов, как:

Оцинкованные листы из стали. Толщина стали – от 0,6–0,8 миллиметров. Наряду с обычной листовой сталью, используются и металлические листы с перфорацией. Высота волны – не более 20 миллиметров. Чтобы осуществить обрезку стали до необходимых размеров, требуется специальное оборудование. Подогнав листы по размеру, их обрезанные кромки необходимо покрыть слоем краски. Эта процедура необходима для предотвращения коррозии.
Листы из алюминия, покрытые защитным слоем. Толщина листа – 6 миллиметров, ширина – 10–30 сантиметров. Алюминиевая обшивка закрепляется с помощью специальных защелок.

Кроме указанных материалов, производители предлагают ассортимент других материалов и элементов. Они позволяют повысить функциональные и эстетические свойства свесов.
