Расчет двухскатной крыши: что может посчитать калькулятор и как его проверить

Виды и формы вальмовой крыши

Издавна самой распространенной формой крыши на Руси была двухскатная с фронтонами, украшенная резьбой. И только со временем появилась трехскатная, с одним фронтоном, и тростником или камышом в качестве покрытия.

И вот, наконец, в конце XIX века стали появляться классические четырехскатные кровли из соломы и очерета. Хотя привычной для российского народа они так и не стали, и особо распространены не были.

В основе современной вальмовой крыши – сложная конструкция из балок и стропил. В отличие от двухскатной крыши здесь есть не только скаты, но и хребты – пересечение скатов по горизонтали.

В процессе проектирования вальмовой крыши самая главная задача это правильно распределить нагрузку с расчетом веса кровли и площади, и при этом рассчитать все углы наклона каркаса

Здесь нужно будет взять во внимание шаг стропил, используемые материалы и качество древесины

Конструкция вальмовой крыши состоит из двух противоположных треугольных и трапециевидных скатов.

Полувальмовая крыша отличается тем, что треугольные скаты не крепятся к карнизу, а образуют собой ломанную линию с фронтоном. Такие крыши называются голандскими или датскими. И полувальмовая крыша куда сложнее по своему устройству, чем классическая четырехскатная.

Шатровые крыши устанавливают тогда, когда стены дома представляют собой форму квадрата. Такую крышу рассчитать проще всего, ведь все скаты здесь представляют собой одинаковые равнобедренные треугольники.

А вот одним из самых сложных и смелых архитектурных решений считается соединение сразу нескольких вальмовых крыш в одну систему, Г-образную или Т-образную. Их расчет намного сложнее, чем у обычных крыш, и здесь наверняка понадобится помощь специалиста.

Зато такие крыши идеально подходят для устройства комфортных жилых мансард и других разных помещений, для которых обычно нужны пристройки. Чем плохи последние? Дело в том, что любая пристройка создает дополнительную нагрузку на основной фундамент, и как он себя поведет в процессе эксплуатации – неизвестно.

Особенно, если в процессе его строительства были допущены ошибки, о которых мало кто подозревает. А в этом случае капитальные стены дома продолжаются на веранде или кухне, а вся крыша составляет одну целостную конструкцию. Хороша в плане архитектуры также угловая крыша Г-формы.

Площадь четырехскатной крыши

Самым популярным сегодня вариантом кровли является четырехскатная, которая предполагает наличие 4-х скатов, расположенных под углом к основанию. Чтобы рассчитать площадь четырехскатной крыши нам понадобится :

• рассчитать эту величину для каждого ската;
• сложить вместе полученные значения.

Очень важно проверить результаты своих расчетов несколько раз, иначе в итоге можно получить излишки или дефицит строительного материала

В большинстве случаев все строительные и проектные компании имеют в качестве исходных данных проекцию крыши, то есть площадь основы под ней. Перед началом расчетных работ разобьем зону проекции на простые составляющие фигуры: трапеции, треугольники, прямоугольники и квадраты. Формула расчета площади каждой из этих фигур хорошо знакома каждому школьнику, поэтому потребуется немного времени, чтобы при помощи калькулятора получить результат

Взяв во внимание, что каждый элемент проекции находится под углом, следует умножить его площадь на принятый косинус угла наклона скатов. После сложения всех полученных результатов получим площадь четырехскатной крыши. Как видно из описания, посчитать эту величину не вызовет особых сложностей у людей со средним уровнем знаний школьного курса геометрии

По этой причине многие строители возлагают функции по выполнению столь ответственных задач на своих производственных работников: прорабов, работников технического надзора и других инженерно-технических работников

Как видно из описания, посчитать эту величину не вызовет особых сложностей у людей со средним уровнем знаний школьного курса геометрии. По этой причине многие строители возлагают функции по выполнению столь ответственных задач на своих производственных работников: прорабов, работников технического надзора и других инженерно-технических работников.

Одним из важных условий является производство расчета по карнизному свесу, а не краю постройки, иначе результат будет неверным.

Площадь четырехскатной крыши рассчитывается с соблюдением следующих правил :

• необходимо учитывать площадь следующих элементов: вентиляционные каналы, дымоходы, мансарду и её окна;
• длину ската измеряют от нижней части конька до верхней части карниза;
• для парапетов, свесов и брандмауэров следует добавить 5% длины;
• для того чтобы рассчитать необходимый расход строительного материала, нужно знать тип кровельного покрытия, так как каждый из них имеет свои нормы расхода;
• при покрытии битумной черепицей или рулонными материалами длина скатов уменьшится минимум на семьдесят сантиметров.

Следует знать, что рулонные материалы наиболее экономичный вариант покрытия крыши со сложной формой. Они идеально ложатся практически на любую поверхность, их монтаж не вызывает сложностей и проходит в минимальные сроки.

Самостоятельный расчёт площади четырёхскатной крыши

Как уже говорилось ранее, в первую очередь составляется полный план крыши. Если проекта дома нет или стропильная система уже установлена, то план крыши придётся составлять по уже имеющемуся каркасу. Для этого потребуется лишь рулетка и угол. С помощью данного инструмента измеряются все линии крыши, от конька до перекрытий. Если крыша многоуровневая и состоит из различных высот, то на чертеже необходимо отразить, где какая высота. Так же желательно составить план крыши в проекции. Это поможет наиболее наглядно представить картину. Однако, составлять проекцию крыши необходимо только если есть навыки черчения.

Составив подробный чертёж, не составит труда разложить крышу на отдельные геометрические составляющие элементы. Это необходимо для более точных расчётов.

Помните, что размеры крыши нельзя ограничивать лишь её периметром. Необходимо так же добавлять длину свесов кровли там, где предполагается.

Правила, которые необходимо соблюдать, когда ведётся расчёт четырёхскатной крыши:

1. Необходимо разбить чертёж на отдельные геометрические фигуры. Вынести каждый из них на отдельный рисунок. Перенести все размеры.

Чем проще будут фигуры, и чем больше параметров вы будете знать, тем проще будет производить расчёт.

• Длину одного ската определяют, измеряя расстояние от крайней линии карниза до конька.
• Каждый скат крыши рассчитывается следующим образом: площадь фигуры умножается на косинус того угла, под которым располагается данный кровельный элемент.
• Если какой – либо скат представляет собой неправильный прямоугольник, его необходимо разделить на правильные геометрические фигуры. И так же провести расчёт каждой по отдельности.
• После того, как произведены расчёты каждого элемента по отдельности, полученные цифровые значения суммируются.

Расчет площади вальмовой крыши

Для примера приведём расчёт кровли четырёхскатной крыши.

Предположим, что наша четырёхскатная крыша состоит из следующих элементов: две правильные трапеции и два равнобедренных треугольника. Скаты крыши располагаются под углом 30°. Косинус данного угла равен 0,87.

Трапециевидные скаты имеют следующие параметры: одна сторона 10 м, другая 7 м, высота 3м.

Треугольные скаты: две стороны по 3,34 м, одна сторона 7м. Высота треугольника 4,8 м.

Приступаем к расчётам.

Площадь трапеции находится следующим образом: суммируем длину горизонтальных сторон, делим на 2, умножаем на высоту. То есть, в нашем случае: S=(10 +7)/2 x 3 = 25,5.

Не забудьте, что полученное число необходимо умножить на косинус угла, в нашем случае на 0,87. В итоге площадь трапециевидного ската равна 22,185. Округляем в большую сторону, до 22,5 метров.

Далее вычисляем площадь треугольных скатов. S= ((7 x 4,8)/ 2)x cos 30° = 16,8 x 0,87 =14,7.

Завершающим этапом становится суммирование всех площадей: S = 22,5×2 + 14,7×2 = 74,4. Округляем до 75.

Таким образом, площадь четырёхскатной крыши, в нашем случае, будет равна 75 м?.

В процессе расчёта, из общей площади не вычитают различные небольшие элементы, такие как: слуховые окна, вентиляционные каналы, дымоходные трубы, парапеты или зенитные фонари. Так как площадь их мала, они не влекут особых финансовых затрат. Кроме того, вполне можно совершить ошибку при расчёте.

«Коньковый ход» в комбинации стропильной системы

Важный расчет, влияющий на конфигурацию каркаса, высота конька крыши. Этот результат влияет на длину и форму стропильной системы, на площадь кровли. Наиболее популярная двускатная модель.

Высота конька двускатной конструкции – искомая величина – один из сторон (катетов) прямоугольного треугольника. Еще одной его стороной является измеренная ширина дома, но только вдвое меньше (половина диагонали дома для шатровой кровли). Тогда собственно конек крыши по высоте вычисляется путем умножения известной измеренной длины катета на тангенс угла наклона ската кровли, величина которого занесена в тригонометрические таблицы. Очевидно, что чем положе плоскости кровли, тем ниже располагается конек.

Если два ската кровли образуют уклон (β), равный 37° на доме шириной в 6 м, то, найдя по таблицам tgβ =0.7535, вычисляем высоту конька:

Результаты расчетов

Крыша:

Угол наклона крыши: градусов. Угол наклона подходит для данного материала. Угол наклона для данного материала желательно увеличить! Угол наклона для данного материала желательно уменьшить!

Площадь поверхности крыши: м2. Примерный вес кровельного материала: кг. Количество рулонов изоляционного материала с нахлестом 10% (1×15 м): рулонов.

Стропила:

Нагрузка на стропильную систему: кг/м2. Длина стропил: см. Количество стропил: шт.

Обрешетка:

Количество рядов обрешетки (для всей крыши): рядов. Равномерное расстояние между досками обрешетки: см. Количество досок обрешетки стандартной длиной 6 метров: шт. Объем досок обрешетки: м3. Примерный вес досок обрешетки: кг.

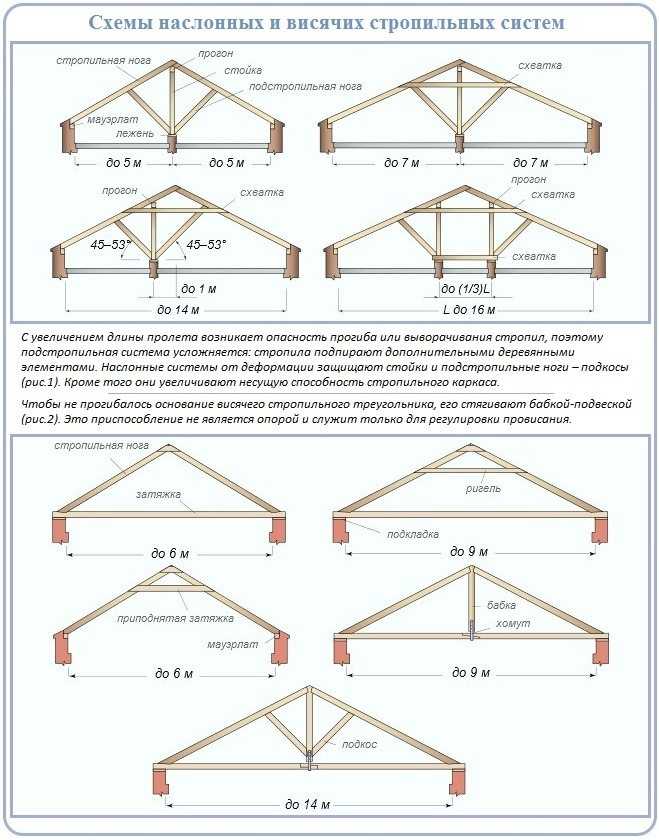

Проектировка основы

Все особенности и параметры конструкции напрямую зависят от стропильного каркаса. В большинстве случаев он возводится по одной из двух традиционных систем:

1. Наслонная. Стропилины имеют две точки опоры: мауэрлат/балки перекрытия в нижней части и прогонная балка (конёк) в вершине. Последний элемент в свою очередь поддерживается внутренней несущей стеной или же специальной опорной системой (к примеру, ряд колонн), которую сооружают ещё до начала возведения крыши. Чаще всего наслонная система используется для крупных домов.
2. Висячая. Нижняя часть каркаса всё также держится на мауэрлате или на балках перекрытия. Однако в вершине стропилины упираются не в конёк, а исключительно друг на друга. В итоге распирающая нагрузка не передаётся на стены дома (в отличие от первого случая). Однако отсутствие конька также предопределяет важный нюанс: такая тип подойдёт только малым зданиям с небольшими пролётами.

Постоянные нагрузки

Рассчитывать все параметры стропил следует, учитывая их вес

Также берется во внимание и нагрузки, которые будут оказываться другими компонентами двухскатной крыши. Делая расчет, учитывается следующее:

Вес кровельного материала. Этот параметр можно узнать у производителя перед покупкой. Самый тяжелый вариант считается цементно-песчаная черепица. Здесь нагрузка на каждый квадратный метр будет составлять до 65 килограммов. Самый легкий вариант – это еврошифер или ондулин. В этом случае вес квадратного метра покрытия не превышается трех кг.
Обрешетка. Ее вес напрямую будет зависеть от используемого кровельного материала. Например, если обрешетка под ондулин, то она делается сплошной. А это значит, что нагрузка на стропильную систему возрастает. В случае если обрешетка под металлочерепицу, она делается разряженной. В зависимости от угла наклона ската крыши расстояние между досок может достигать 60 сантиметров, что значительно уменьшает нагрузку. Поэтому выбирая кровельный материал, не стоит забывать и про обрешетку.
Вес самих стропил. В этом случае все будет зависеть от их сечения и используемой древесины. Также следует учитывать степень влажности материала. Самый популярный вариант для стропильной системы – это сосна. Если ее влажность составляет менее 15 процентов, а именно такой показатель считается наиболее оптимальным, то кубический метр древесины будет весить чуть больше половины тонны.
Другие компоненты кровельного «пирога»

Здесь во внимание берется вес утеплителя, пароизоляции и гидроизоляции. Но, как правило, такие материалы весят мало и большой нагрузки на стропильную систему двухскатной крыши не оказывают.

Кроме того, в расчет обязательно включается масса дополнительного оборудования, которое будет установлено на крыше. Это могут быть кондиционеры, телевизионные антенны и тарелки и так далее. В любом случае, чтобы правильно рассчитать размеры и сечение стропил, следует дополнительно прибавить запас по крепости процентов десять или двадцать.

Постоянные нагрузки трудно рассчитать, не зная площадь кровли. А для этого следует узнать длину и ширину каждого ската. После этого, площадь крыши умножается на вес квадратного метра всех составляющих кровельного «пирога».

Информация по назначению калькулятора

Онлайн калькулятор двускатной (двухскатной) крыши предназначен для расчета угла
наклона стропил, количества обрешетки, нагрузки на кровлю, а так же количества необходимого материала
для возведения данного типа кровли. В расчете учтены все популярные кровельные материалы, такие как
керамическая, цементно-песчанная, битумная и металлическая черепица, ондулин, шифер и др.

Все расчеты выполняются в соответствии с ТКП 45-5.05-146-2009 и СНиП «Нагрузки и
воздействия».

Двускатная (двухскатная, щипцовая) – разновидность форм крыш с двумя наклонными
скатами от конька до наружных стен. Данная форма является самой распространенной и самой практичной с
точки зрения стоимости, эффективности и внешнего вида. Опирание стропил происходит друг на друга, а их
пары соединяются обрешеткой. Стены с торцевой стороны такой крыши, имеют треугольную форму, и называются
фронтонами (щипцами). Чаще всего под данным видом кровли устраивается чердачное помещение, освещаемое с
помощью небольших фронтонных окон.

При заполнении данных, обратите внимание на дополнительную информацию со знаком Дополнительная информация.
.

Далее представлен полный список выполняемых расчетов с кратким описанием каждого
пункта. Вы так же можете задать свой вопрос, воспользовавшись формой в правом блоке.

Последовательность вычислений и применяемые формулы

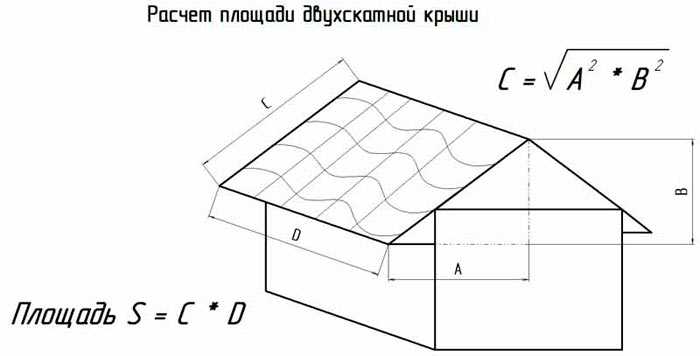

Для обычной двухскатной крыши её поперечное сечение имеет вид, показанный на рис. 2. Это – треугольник (причём любой, хотя любители «правильности» предпочтут равнобедренный). Для нас интерес представляет гипотенуза С этого треугольника при известных значениях катетов. Один из них устанавливает высоту чердачного помещения, и соответственно, высоту центрального стропильного узла, второй равен половине ширины дома.

В свою очередь, высота определяется углом ската крыши. Если исходить из удобства передвижения по чердаку, то его высота А в осевом сечении должна быть не менее 2,5…3 м. После этого можно принять решение о ширине дома (В – половина ширины), руководствуясь рекомендуемыми значениями углов ската α. Они зависят не только от климатических условий района строительства, но и от принимаемого по проекту материала кровли.

Углы наклона ската (для симметричной крыши) чаще всего принимают следующими:

Уклон, %	Угол ската, град
14,5	8,0
18,5	10,5
39,5	21,5
45,0	25,5
58,0	30,0

При этом уклоны менее 14 % не обеспечат самопроизвольное удаление влаги с крыши, а более 60 приведут к неоправданному увеличению высоты крыши и ухудшат её аэродинамику.

Используют также изограмму потоков естественного (слева) и искусственного (справа) потоков воздуха, которые будут наблюдаться в чердачном помещении одноэтажного дома с соотношением длины к ширине от 1:2 до 1:4 (см. рис. 3 ниже).

Как следует из рисунка, при увеличении угла скатности крыши увеличивается площадь застойных зон по оси дома, которые подлежат принудительной вентиляции, а при снижении этого угла наблюдаются такие же застойные зоны, но в местах примыкания стропил к каркасу. Площадь таких зон растёт с увеличением ширины дома.

Таким образом, чтобы посчитать площадь S одного ската симметричной крыши, нужно взять обычную формулу площади прямоугольника (обозначения см. на рис. 1 и на рис. 2):

Дополнительная информация о калькуляторе

Онлайн-калькулятор вальмовой крыши поможет вам рассчитать количество строительных материалов, необходимых для обустройства крыши данного типа, учтя при этом свойства материалов, параметры крыши и климатические особенности вашего региона. Вы сможете узнать, сколько вам понадобится обрешётки, изоляционного и кровельного материала. Калькулятор поможет определить, оптимален ли угол скатов крыши для выбранного кровельного материала, выдержит ли сечение стропил будущие нагрузки, а также рассчитает длину и количество пиломатериалов.

Обратите внимание! Расчёты производятся, исходя из СНиП «Нагрузки и воздействия» и ТКП 45-5.05-146-2009, с учётом нормативов, содержащихся в данных документах. Под названием «вальмовая крыша» подразумевается крыша, состоящая из четырёх скатов и четырёх диагональных стропил (рёбер). Скаты на торцах крыши имеют треугольную форму

От их названия (вальмы) получила название и вся конструкция крыши

Скаты на торцах крыши имеют треугольную форму. От их названия (вальмы) получила название и вся конструкция крыши

Под названием «вальмовая крыша» подразумевается крыша, состоящая из четырёх скатов и четырёх диагональных стропил (рёбер). Скаты на торцах крыши имеют треугольную форму. От их названия (вальмы) получила название и вся конструкция крыши.

Фактически это более продвинутая разновидность двускатных крыш, которая имеет оригинальный дизайн. Существуют также полувальмовые крыши, которые отличаются от вальмовых более короткими скатами, не доходящими до карниза.

Практически все современные кровельные материалы подходят для использования в вальмовых крышах. Выбирать их следует, учитывая особенности климата местности, характеристики самих материалов и ваши личные предпочтения.

Заполняя поля калькулятора, обратите внимание на знак «Дополнительная информация» , под которым скрываются пояснения по каждому заполняемому элементу. Внизу страницы вы можете оставить свой комментарий по улучшению данного калькулятора или задать вопрос. Будем рады вашим отзывам!

Будем рады вашим отзывам!

Внизу страницы вы можете оставить свой комментарий по улучшению данного калькулятора или задать вопрос. Будем рады вашим отзывам!

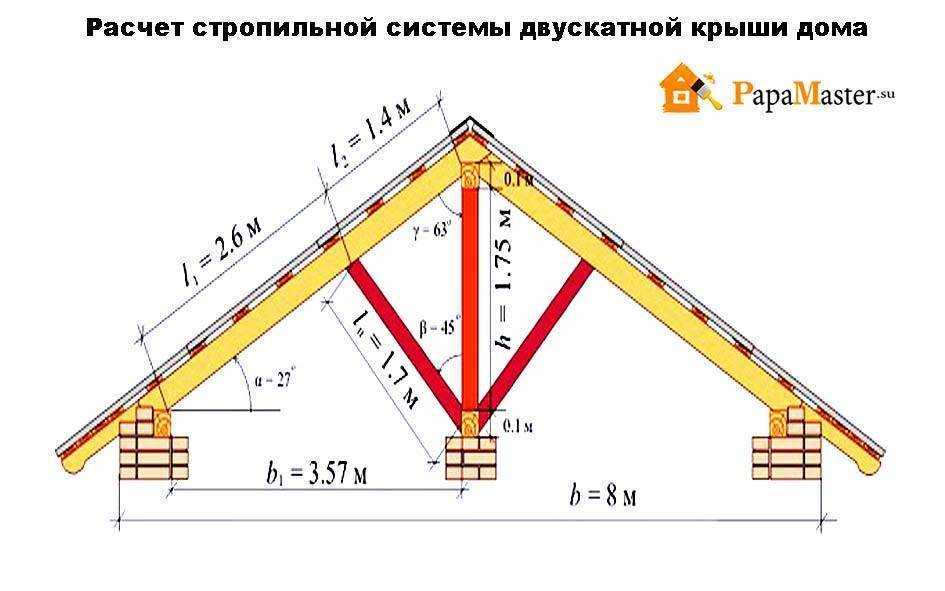

Онлайн калькулятор расчета стропильной системы двухскатной крыши

Укажите кровельный материал:

—— Выберите материал из списка ——Шифер (волнистые асбоцементные листы): Средний профиль (11 кг/м2)Шифер (волнистые асбоцементные листы): Усиленный профиль (13 кг/м2)Волнистые целлюлозно-битумные листы (6 кг/м2)Битумная (мягкая, гибкая) черепица (15 кг/м2)Из оцинкованной жести (6,5 кг/м2)Листовая сталь (8 кг/м2)Керамическая черепица (50 кг/м2)Цементно-песчаная черепица (70 кг/м2)Металлочерепица, профнастил (5 кг/м2)Керамопласт (5,5 кг/м2)Фальцевая кровля (6 кг/м2)Полимер-песчаная черепица (25 кг/м2)Ондулин (еврошифер) (4 кг/м2)Композитная черепица (7 кг/м2)Натуральный сланец (40 кг/м2)Указать вес 1 кв метра покрытия (? кг/м2)
кг/м2

Введите параметры крыши:

Ширина основания A (см)

Длина основания D (см)

Высота подъема B (см)

Длина боковых свесов С (см)

Длина переднего и заднего свеса E (см)

Стропила:

Шаг стропил (см)

Сорт древесины для стропил (см)

123

Рабочий участок бокового стропила (не обязательно) (см)

Расчёт обрешётки:

Ширина доски обрешётки (см)

Толщина доски обрешётки (см)

Расстояние между досками обрешётки F (см)

Расчёт снеговой нагрузки:

Выберите ваш регион

1 (80/56 кг/м2)2 (120/84 кг/м2)3 (180/126 кг/м2)4 (240/168 кг/м2)5 (320/224 кг/м2)6 (400/280 кг/м2)7 (480/336 кг/м2)8 (560/392 кг/м2)

Расчёт ветровой нагрузки:

Регион

IaIIIIIIIVVVIVII

Высота до конька здания

5 мот 5 м до 10 мот 10 м

Тип местности

Открытая местностьЗакрытая местностьГородские районы

Рассчитать

Результаты расчетов

Крыша:

Угол наклона крыши: градусов.
Угол наклона подходит для данного материала.
Угол наклона для данного материала желательно увеличить!
Угол наклона для данного материала желательно уменьшить!

Площадь поверхности крыши: м2.
Примерный вес кровельного материала: кг.
Количество рулонов изоляционного материала с нахлестом 10% (1×15 м): рулонов.

Стропила:

Нагрузка на стропильную систему: кг/м2.
Длина стропил: см.
Количество стропил: шт.

Обрешетка:

Количество рядов обрешетки (для всей крыши): рядов.
Равномерное расстояние между досками обрешетки: см.
Количество досок обрешетки стандартной длиной 6 метров: шт.
Объем досок обрешетки: м3.
Примерный вес досок обрешетки: кг.

Как работать с этим калькулятором кровли?

• Указать материал кровли крыши. Калькулятор позволяет сделать любой выбор из обширного списка материалов кровли. Это может быть шифер, битумная черепица, оцинковка, керамическая черепица, металлочерепица, ондулин и т.п.
• Далее необходимо ввести параметры геометрии крыши — длину, высоту и т.д.
• Определиться с шагом стропил.
• Ввести данные по параметрам обрешетки.
• Указать преобладающую в данном регионе снеговую и обязательно ветровую нагрузку.

По этим данным онлайн калькулятор моментально произведет расчет двускатной крыши с учетом стропильной системы.

Какие конкретно данные получаются на выходе калькулятора?

1. Рекомендуемый угол наклона крыши (с учетом выбранного материала кровли).
2. Площадь ее поверхности.
3. Вес и количество рулонов материала кровли.
4. Параметры стропильной системы — длину стропил и их количество.
5. Количество рядов обрешетки.
6. Расстояние между ними.
7. Объем пиломатериалов и вес досок (брусков) обрешетки.

Важно! Как быть, если стоит необходимость рассчитать двухскатную крышу, имеющую различные углы наклона кровли? В таком случае рекомендуется сделать 2 расчета. Каждый придется произвести как для односкатной крыши

Такой строительный калькулятор также имеется в этой рубрике.

С необходимостью произвести расчет площади кровли двухскатной (или любой иной) крыши неизбежно сталкивается на начальном этапе строительства любой частный застройщик. При помощи предложенного онлайн калькулятора рассчитать и получить все необходимые данные можно легко и быстро.

Углы наклона двухскатной крыши, геометрию стропильной системы, а также количество и вес стройматериалов — все эти сведения вычисляются мгновенно предложенным калькулятором.

Можно ли считать выданные этим онлайн калькулятором результаты стопроцентно точными? Нет. Они даются для ориентировки.

Ибо в каждом регионе возможны некоторые отклонения и особенности (климатические, финансовые и пр.).

Считаем высоту

Перед тем, как посчитать площадь крыши, находят ее высоту. Эта величина зависима от формы крыши, числа скатов и угла их наклона, вида декоративного покрытия, наличия или отсутствия теплоизоляции.

Не стоит пренебрегать особенностями местного климата (учитывается роза ветров, объем осадков). Эти данные приводятся в справочных документах и согласуются со строительными нормами в части предельных нагрузок. В Своде правил можно найти формулу для вычисления максимально допустимой нагрузки снежного покрова и других осадков, а также влияние ветра на кровлю. Эти данные находятся перед тем, как рассчитать высоту крыши.

Высоту более сложной модели высчитывают по алгоритму простой двускатной, исходя из того, что сложные конструкции раскалываются на ряд простых, которые без труда можно посчитать по несложным выкладкам.

С чего начинать

Перед проведением измерений следует подготовить:

• место;
• инструменты.

Комнату нужно освободить от разных предметов, которые в ней находятся. Если убрать все предметы из помещения не возможно, по крайней мере освободите стены, чтобы можно было беспрепятственно измерять. Замеры осуществляются рулеткой, поэтому стены помещения должны быть открыты для манипуляций.

Для замеров потребуются инструменты:

• рулетка: механическая, более точная электронная (лазерная);
• инструмент для определения ровности линии. К примеру, строительный уровень, большой угольник или циркуль;
• карандаш, лист бумаги;
• калькулятор;
• малярный скотч (узкий) для вспомогательной разметки на полу.

Проверьте, насколько четкая геометрия у комнаты, прямоугольная ли она. Это можно сделать путем замеров диагоналей. Длину стены замеряют по плинтусу.

Опытные профессионалы пользуются специальными лазерными линейками, которые позволяют точно снять замеры и произвести все нужные расчеты.

При манипуляции лента для замеров должна быть натянута

Обращайте внимание на то, по какой линейке вы проводите измерение – сантиметровой или дюймовой, чтобы не спутать метрические системы

Каждый параметр следует замерять минимум трижды и выводить среднее арифметическое. Работы проще проводит с помощником, это упростит процесс и сделает его более быстрым и в то же время точным.

Расчет общей площади крыши

Чтобы рассчитать площадь крыши перед покупкой материала для ее покрытия, следует принимать во внимание довольно большое количество различных факторов, например – ключевые особенности разных типов кровельных конструкций. При этом многие варианты требуют расчета количества материала в штуках или листах вместо квадратных метров

При этом многие варианты требуют расчета количества материала в штуках или листах вместо квадратных метров.

Для того, чтобы рассчитать количество материала для крыши в штуках, необходимо обладать точными данными о высоте крыши и ее уклону.

Для выполнения расчета при этом используют простейшую формулу. В случае же мягкой или оцинкованной кровли используется совершенно другая формула:

S = (2 x a + b) x (2 x a + c) / cos (m),

Где S – площадь крыши, а – ширина свесов, b и с – длина и ширина дома, m – угол наклона. Все используемые показатели следует брать по скатам.

Медное кровельное покрытие

Следует также подробнее рассмотреть различные варианты расчета площади крыши в зависимости от типа покрытия.

• Шиферная кровля. Требуемое для покрытия кровли количество  листов вычисляется с помощью простых математических формул, для этого требуются такие данные как длина и ширина дома, а также ширина свеса кровли.
• Формула расчета выглядит следующим образом: Площадь крыши = (2 х ширина свеса + длина дома) х (2 х ширина свеса + ширина дома) / cos (угол уклона).
• Пример: если размеры дома составляют 10х15 м, угол наклона – 30°, а ширина свеса – 0,5 м, то площадь будет равна (2х0,5 + 15) х (2х0,5 + 10) / cos (30) = 16 x 11 / 0,87 = 202,2 м2.
• Расчет площади металлочерепичного покрытия кровли также имеет свои особенности. Необходимо знать следующие величины: сумма длин коньков, свесов и ендов, карнизов, длина и ширина здания, а также количество хребтов и их суммарная длина. Кроме того, вычисляя площадь крыши, следует учитывать количество скатов и их тип.
• При покрытии крыши гибкими мягкими материалами применяется следующая формула расчета крыши: Площадь крыши = (2 х ширина свеса + длина дома) х (2 х ширина свеса + ширина дома) / cos (угол наклона). При этом необходимо учесть, что площади покрытий коньков крыши и ендов рассчитываются отдельно, а количество использованного материала также зависит от того, какой тип черепицы применяется. При расчете мягких кровель используют следующие принципы:

Следует учесть все элементы конструкции кровли; Иногда требуется провести дополнительно расчет высоты крыши и расчет системы стропил; Важно также учитывать свесы карнизов, перекрытия коньков и размер нахлеста. Пример: если размеры дома составляют 5х10 м, угол наклона – 45°, а ширина свеса – 0,5 м, то площадь будет равна (2х0,5 + 10) х (2х0,5 + 5) / cos (45) = 11 x 6 / 0,70 = 94,2 м2

Пример: если размеры дома составляют 5х10 м, угол наклона – 45°, а ширина свеса – 0,5 м, то площадь будет равна (2х0,5 + 10) х (2х0,5 + 5) / cos (45) = 11 x 6 / 0,70 = 94,2 м2.

В последние годы все большей популярностью пользуется применение экологически чистых материалов для возведения кровли. К таким материалам относятся материалы из древесины, такие как дранка, гон или шипдель, являющиеся изготовленными из дерева разновидностями черепицы размером 40х(9-10) см

Рассчитывая площадь крыши под такой материал, важно учитывать, что укладка деревянной черепицы производится в 3 слоя, а на 1 м2 поверхности уходит до 80 элементов покрытия. Для расчета площади применяются стандартные математические формулы для площадей фигур

Площадь крыши для покрытия профнастилом рекомендуется рассчитывать квалифицированным специалистам
В случае же необходимости самостоятельного выполнения расчетов важно принимать во внимание количество и тип скатов кровли. В случае простой двускатной крыши площадь рассчитывают, умножая длину на ширину
Поскольку ширину определяют по коньку, полученное значение умножается на два. В случае более сложных кровель производят расчеты площадей каждого ската по отдельности. Расчет требуемого количества материала выполняют в соответствиями с размерами и характеристиками листов профнастила. При этом учитываются следующие факторы:

1. Размеры элементов кровли с учетом отверстий;
2. Площади нахлестов;
3. Свесы и перекрытия коньков.

Вальмовые кровли являются разновидностью скатных крыш и выполняются в виде шатра или палатки. При этом площадь крыши рассчитать можно, выяснив – какие значения имеют малые площади отдельно взятых элементов, которых всего четыре: две вальмы в виде треугольников и две – в виде трапеций. Расчеты площадей вальмовых кровель являются одними из наиболее сложных, поэтому для их выполнения обычно применяются специальные программы-калькуляторы.

Калькулятор

ИСХОДНЫЕ ДАННЫЕ	РЕЗУЛЬТАТ
Условия эксплуатации: Шаг стропил (L) мм Шаг обрешетин (P) мм Площадь крыши (S) м2 Срок службы до 50 лет 50-100 лет более 100 лет Доски обрешетки: Материал Сосна, ель Е. лист-ца Лиственница Кедр сиб. Кедр крас. Пихта Дуб, ясень Клен, граб Акация Береза, бук Вяз, ильм Ольха, липа Осина, тополь Длина обрешетины (А) м Ширина обрешетины (В) мм Высота обрешетины (Н) мм Сорт древесины 1 сорт 2 сорт 3 сорт Пропитка Нет Да Нагрузка: Нормативная кг/м2 Расчетная кг/м2 Коэф. mд Нет Да Цена за 1 м3 руб	Расчет по прочности: Wбалки см3 Wтреб см3 Запас % Расчет по прогибу: Fбалки см Fтреб см Запас % Другие параметры: Общий объем м3 Количество шт Стоимость руб

Расчёт площади кровли

Легче всего рассчитать площадь кровли в два или четыре одинаковых ската. С усложнением конфигурации крыши определение этого параметра всегда становится труднее, что объясняется необходимостью считать площадь каждого ската по отдельности.

Площадь крыши определяют по следующим формулам:

• для прямоугольного ската S = a · b, где a и b — это длины сторон прямоугольника;
• для треугольного ската с равными сторонами S = (a · b) / 2, где a — длина сторон треугольника, b — его высота;
• для трапециевидного ската S = (a + b) · h / 2, где a и b — это длины сторон, а h — высота трапеции;
• для ската в форме параллелограмма S = a · h, где a — это длина стороны геометрической фигуры, а h — её высота.

Представим себе, что нам нужно вычислить площадь крыши с двумя одинаковыми прямоугольными скатами шириной 5 м и длиной 2,2 м. В этом случае вычислительные действия будут следующими:

1. S_c = a · b = 5 · 2,2 = 11 м² (площадь одного ската).
2. S = 2 · S_c = 11 · 2 = 22 м² (площадь двух скатов).

Распространённые виды кровли

Наиболее известны такие типы крыши, как:

• односкатная — опирается на две стены, находящиеся на разных уровнях высоты, и сооружается специально для объектов хозяйственного назначения и небольших строений;
• двускатная — состоит из двух соединённых под углом скатов, площадь которых может быть неодинаковой;
• шатровая — собирается из четырёх скатов в форме равнобедренного треугольника, в результате чего имеет сходство с пирамидой и идеально подходит для квадратных домов;
• вальмовая — создаётся из двух трапециевидных и двух треугольных скатов;
• мансардная — используется для создания комнаты на чердаке и образуется за счёт изменения формы крыши, например, с помощью ломаных линий;
• многощипцовая — сооружается на зданиях, построенных в виде многоугольника.

Пример: как рассчитать площадь крыши двускатной.

Пример расчета площади кровли

Прежде всего для примера возьмем дом из бруса, одноэтажный, габариты по мауэрлат 5м на 9,6м (параметр D). Поэтому берем свесы кровли на сторону 0,5 метра или 1 метр в сумме. Высота от мауэрлата до конька 4 метра (параметр В). Далее рассчитаем такой параметр А, он будет равен 5метров делим на 2, получаем 2,5 метра и прибавляем 0,5 метров на свес. Итого получим А=3 метра.

В конце концов площадь будет равна S=C*D? где C=√А²+В². В итоге подставим в формулу наши данные, получаем S=5*9,6=48м², где C=√3²+4²=5м. Несомненно данный расчет указан на один склон кровли. Поэтом умножаем полученное значение на 2, получаем 96м2.
