Узлы односкатной кровли: способы крепления стропильной системы крыши из профнастила и других материалов

Угол наклона односкатной крыши

Чем больше угол, тем выше парусность. Поэтому скос кровли всегда должен быть направлен в сторону наиболее частых ветров. Таким образом снижается нагрузка во время большого шторма

Важно учесть при расчетах и климатическую зону

Небольшой наклон может стать причиной скопления большого количества снега. Если его вовремя не убрать, дождаться образования наледи, крыша под ее значительным весом в лучшем случае прогнется, а в худшем – проломится.

Естественный сход по кровле осадков – не менее важная причина при учете поверхности и прочности покрывных материалов. Шершавые виды лучше подойдут для засушливых регионов, гладкие – для мест, славящихся обильными дождями и снежными зимами.

Оптимальные значения для черепицы:

металлическая, керамическая и цементно-песчанная – не менее 6 градусов;
битумная – не меньше 12.

Предельные значения для листовой кровли:

шифер, профнастил, ондулин – минимум 6 градусов;
медь, оцинкованные листы (цинк-титановые) – от 17;
плиты из асбестоцемента – от 27.

При выборе кровельных материалов стоит перепроверять информацию. Иногда заявленные величины уклона для покрытия, указанные изготовителем, не совпадают с ГОСТом. Сам расчет лучше доверить профессионалам, потому что нюансов много, особенно у габаритных строений.

После определения величины наклона одну из несущих стен доводят до уровня, который обеспечит выполнение проекта.

Чтобы обеспечить сток воды и защитить стены от намокания, кровля выносится в среднем на 600 мм. Для технических построек минимум для свеса составляет – на 20–25, для двухэтажных жилых коттеджей и особняков – до 1200 мм.

Значение имеет и эстетика всего здания. Для определения собственных предпочтений, перед созданием проекта, можно воспользоваться компьютерными программами. Это позволит увидеть не только целиком всю кровлю, но и ее гармоничное сочетание с домом.

Как сделать примыкание кровли к стене дома?

Стыковка кровли с стенами может быть двух видов – верхняя и боковая. Т.е. тот же гараж вы имеете возможность пристроить так, чтобы его задней стеной была стена дома и так, чтобы ею стала боковая стена.

А потому сама кровля будет примыкать к такой стене или строго горизонтально, или под наклоном. Естественно, в каждом из способов есть свои плюсы и минусы.

Способ №1. Рейка

Если стена дома уже стоит, как есть, тогда в ней вам нужно будет проштробиль небольшую канавку – на 2,5 см. В нее вы вставите специальный уплотнитель, который идет вместе со стыковой планкой. Он должен входить в канавку плотно. Но штробить нельзя панельные стены, которые от подобных затей значительно слабнут.

Теперь закрепляем уплотнитель при помощи саморезов или дюбелей, для деревянной и кирпичной поверхности соответственно. Этот же уплотнитель крепится к кровле при помощи таких же саморезов – нужно ввернуть их в верхнюю волну. В итоге планка должна быть внахлест на 10 см, а штробу замазываем силиконовым герметиком.

Если же односкатная кровля пристройки примыкает с боковой стороны, тогда делайте так: крайний кровельный лист подрезаем и подгибаем так, чтобы сам подгиб был не менее 40-50 мм. Планка будет закрывать загнутую часть листа, а поверх нее установите фасонный элемент.

Способ №2. Флэшинг

Этот способ более щадящий для стен из кирпича или блоков. Для него нужна пластичная мастика и геотекстиль, которые делают стык прочным, эластичным и долго сохраняющим свои свойства. Причем с флэшингом вы легко справитесь самостоятельно:

Шаг 1. Тщательно подготовьте поверхность стены. Так, если это бетон – покройте праймером, если кирпич — оштукатурьте, все другие более гладкие поверхности – обезжирьте. Все крупные щели и стыки замажьте.
Шаг 2. Наложите первый слой мастики и разровняйте.
Шаг 3. Прижмите готовый кусок геотекстиля.
Шаг 4. Снова нанесите слой мастики.
Шаг 5. Подождите 3 часа, и нанесите еще один слой.

Как только полностью высохнет последний слой (а это не менее суток), можете переходить к цветной мастике, которая визуально сольется со стеной дома.

От чего зависит угол наклона односкатной крыши

Различают плоские (до 5 градусов к горизонтали), малоуклонные (5…30 градусов) и крутоуклонные (свыше 30 градусов) односкатные крыши. При этом плоские и малоуклонные крыши требуют устройства очень тщательной гидроизоляции и отвода воды – это связано с тем, что снег на таких поверхностях задерживается и начинает таять снизу, от тепла, излучаемого домом.

Снеговые и ветровые нагрузки

Эти параметры имеют большое значение при выборе угла наклона.

Считается, что с крыши, имеющей уклон менее 20 градусов, снег не сползает, остается лежать на поверхности. При большем уклоне сохранность снежного покрова зависит от типа кровельного материала. На крышах с углом наклона более 50 градусов снежный покров не задерживается, вне зависимости от покрытия, кроме определенных случаев (немедленное оледенение, сложные конструкции).

Необходимость учитывать вес снегового покрова связана с расчетом крыши на прочность, поэтому до начала проектирования необходимо уточнить снеговые нагрузки данного региона. Информацию можно найти в СП 20.13330.2016, раздел 10 «Снеговые нагрузки». Там же в разделе «Воздействия ветра» есть данные для расчета ветровой нагрузки.

Упрощенно «прикинуть» снеговую нагрузку можно по карте РФ (районирование территории по весу снегового покрова и ветровые районы). Следует понимать: эти данные упрощены и не учитывают возможных нюансов, связанных с преобладающими ветрами, характером местности и другими факторами.

Ветровая нагрузка считается в том числе с учетом высоты здания и зоны его расположения. Зона А – открытые пространства, зона В – лесные массивы, городская плотная застройка.

При высоте постройки менее 10 м допустимо не принимать во внимание ветровую нагрузку, за исключением зданий, расположенных на больших открытых пространствах.

При расчете оптимального угла наклона конструкции необходимо учитывать:

для снижения ветровой нагрузки необходимо уменьшать угол ската;
для снижения снеговой нагрузки (обеспечение соскальзывания снега) следует увеличивать угол.

Таким образом, принятое решение – компромисс между желанием избавиться от регулярной чистки крыши от снега и нежеланием заново настилать сорванное ветром покрытие. Примеры расчета с учетом снеговой и ветровой нагрузки показаны ниже.

Выбор типа покрытия

В зависимости от того, насколько круто скат наклонен к горизонтали, можно выбрать тот или иной кровельный материал. Иногда встречается обратная задача – кровельный материал уже выбран, теперь необходимо определить допустимый угол наклона.

Более детально перечислены допустимые и обычно применимые углы кровли для разных материалов в таблице ниже.

Внимание: для крутоуклонных крыш неприменимы тяжелые хрупкие материалы! Также необходимо учитывать надежность крепления отдельных элементов и правильно рассчитывать гидроизоляцию!

Вес кровельного материала можно принять ориентировочно по таблице ниже или выяснить самостоятельно у производителя/продавца.

Важно: при расчете стоит опираться на максимальную цифру, это даст необходимый запас прочности конструкции!

Утепление и гидроизоляция

Здесь только одно правило: чем меньше , тем тщательнее должна быть гидроизоляция. Так, для плоских и малоуклонных конструкций необходимо устраивать двухслойную изоляцию с тщательной проклейкой стыков и обязательной укладкой полотнищ (рулонов, пленки) внахлест с запасом не менее 20 см.

Утепление крыши зависит от региона проживания, его температурного диапазона, планируемой эксплуатации помещений под кровлей, отопления здания в целом и других нюансов. Расчет теплоизоляции здесь подробно излагаться не будет.

Тип и удельный вес выбранных материалов необходимо определить заранее, это требуется для расчета сборной нагрузки от «кровельного пирога» на общую конструкцию и несущие стены.

Монтаж обрешетки односкатной крыши

Тип и плотность обрешетки зависит от применяемого материала кровли. Далее описано, как сделать односкатную крышу своими руками для различных кровельных материалов.

Как построить односкатную крышу с мягкой кровлей

Для мягкой кровли вместо обрешетки часто используют листовые древесные материалы: листы водостойкого ДСП или фанеры. Подойдет также сплошная обшивка досками, но в этом случае они должны быть прочно сбиты и скреплены снизу брусками между собой. В противном случае — мягкая кровля быстро полопается на стыках обрешетки.

Односкатная крыша своими руками пошагово фото

Если конструкция кровли предусматривает дополнительную теплоизоляцию — утеплитель укладывают в пространство между стропилами и подшивают снизу досками, листами ДСП или ДВП. Сверху утепление защищается пленкой гидробарьера, а снизу — паробарьером.

Как сделать односкатную крышу с жесткой кровлей

Тип обрешетки для жесткой кровли определяется требованиями производителя или геометрическими размерами кровельных элементов. Так, шаг реек для шифера составляет половину высоты листа — 85 см. Причем нахлест листов должен приходиться на одну из реек.

Гораздо меньший шаг требуется для металлочерепицы и классической глиняно-керамической черепицы. Для металлочерепицы шаг реек указан на упаковке. А современная керамическая кровля крепится специальным металлическим креплением, которое прибивается к обрешетке. Поэтому в данном случае роль обрешетки также может играть сплошная деревянная поверхность, укладываемая на стропила односкатной крыши.

Очистка крыши от мусора и старого покрытия

Перед тем как приступить к строительству односкатной крыши на сарае, необходимо очистить ее от мусора и старого покрытия. Данный этап важен не только с эстетической стороны, но и для обеспечения надежности конструкции и долговечности покрытия.

Вот несколько действий, которые помогут вам правильно очистить крышу:

Снимите все растения и листву, находящиеся на крыше. Проверьте, нет ли никаких проросшей корней или сучьев, которые могут причинить повреждения кровле.
Удалите любой мусор и строительные материалы, которые могут находиться на крыше. Это может быть кирпич, дерево, пластик или другие отходы. Оставьте поверхность крыши чистой и гладкой.
Проверьте состояние старого покрытия. Если оно повреждено или имеет заметные износы, то необходимо его снять перед установкой новой крыши. Используйте инструменты, такие как лопата, молоток и крюк, чтобы аккуратно снять старое покрытие.
Если поверхность крыши сильно загрязнена или имеет пятна от грибка и мха, рекомендуется использовать моющее средство или антисептик для очистки. Нанесите средство на поверхность крыши и оставьте его воздействовать в течение нескольких минут. Затем смойте крышу водой при помощи шланга или автоматического полива.

После того, как вы очистите крышу от мусора и старого покрытия, можно приступать непосредственно к установке новой односкатной крыши.

Монтажные работы по созданию односкатной кровли

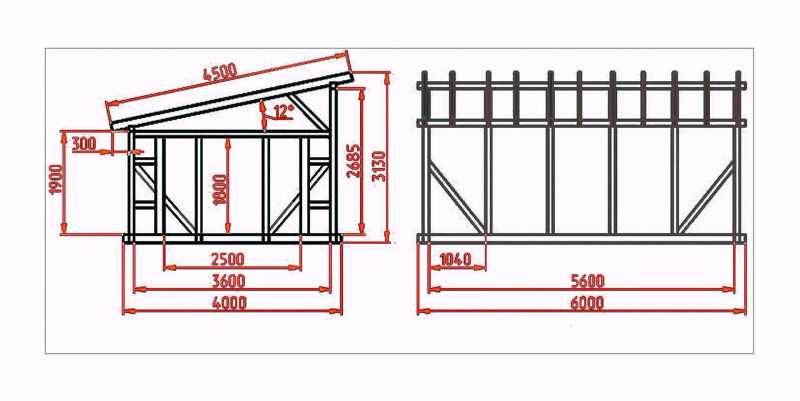

Имея на руках чертежи и выбранный вид системы, можно приступать к работе. Еще потребуются соответствующие инструменты и пиломатериалы. Установка стропильной системы выполняется так:

Для безопасности постройку следует перекрыть балками. Они укладываются на стену. Чтобы продлить их эксплуатационный срок, на стену наклеивают рубероид. Он защитит балки от влаги и гниения. Расположить палки перекрытия нужно так, как и стропила. Шаг крепления –500–800 мм.
Сверху на балки укладывается мауэрлат. Это массивный брус, который послужит опорой. Он укладывается на заднюю нижнюю стенку постройки.
Чтобы безопасно передвигаться по крыше, на балки перекрытия укладывается настил из деревянных досок. Он временный.
Теперь нужно возвести фронтонную стену. Она делается из такого же материала, что само здание. Можно использовать материал полегче. К примеру, если стены кирпичные, то фронтон поднимается посредством брусков или досок.
Балки перекрытия нужно закрыть гидроизоляцией и вмуровать в стену. Фронтон поднимается на выбранную высоту, согласно чертежам.
На готовом фронтоне можно фиксировать мауэрлат. Получается, что два мауэрлата находятся параллельно друг к другу.
На нижнюю стену наносится разметка под крепление стропильных ног. Фиксируются сами элементы крепления.
Чтобы прочно зафиксировать стропило, исходя из чертежей, на нем вырезаются пазы. Это хороший вариант крепления. Пазы находятся в двух местах, вверху и внизу, чтобы войти в мауэрлат. Есть и другие методы фиксации стропильной ноги, как показано на этом фото.
После чего ноги фиксируются специальными уголками и креплениями. Сверху у фронтона ноги прикручиваются жестко. А вот нижняя часть делается в зависимости от выбранной стропильной системы односкатной кровли. Его можно жестко фиксировать или сделать скользящим.
Есть некая последовательность врезки стропильных ног. Сперва монтируют крайние элементы стропильной системы. Между ними натягивается шнур, служащий ориентиром и уровнем для последующих стропил. Не забываем, что шаг стропил соответствует шагу балок перекрытия.
Стропила, которые уже установлены, соединяются с балками перекрытия посредством стоек, подкосов и других элементов, чтобы придать им устойчивость. О них мы говорили выше. Фиксация выполняется уголками и скобами из металла.

Когда конструкция односкатной кровли готова, можно приступать к утеплению и созданию кровельного пирога.

На фото видно, из каких слоев должна состоять правильная утепленная односкатная кровля.

Между стропилами укладывается утеплительный материал. Он должен жестко держаться там. После чего сверху делается контробрешетка для вентиляции. На контробрешетку укладывается гидроизоляционная пленка. Она защищает утеплитель от влаги, которая может испортить его.

Что касается обрешетки для укладки кровельного материала, то она выбирается в зависимости от того, какой именно это будет кровельный материал. Например, сплошная обрешетка из досок или фанеры нужна при устройстве мягкой черепицы и других рулонных материалов. Если используется металлочерепица, профнастил, шифер, ондулин и другие виды жесткой кровли, то обрешетка делается вразбежку. Шаг зависит от кровельного материала.

А чтобы защитить утеплитель изнутри односкатной кровли, нужно обшить его пароизоляционной пленкой. Теперь можно сказать, что односкатная кровля полностью готова.

Как сделать односкатную крышу для дома или для пристройки

Монтажные работы выполняются в следующей последовательности:

1. Готовятся доски и брус для стропильной системы. С помощью клеевого состава выравнивается основание под мауэрлат. Для уплотнения сопряженных поверхностей используется вспененный полиэтилен, который крепится к мауэрлату степлером;

2. Укладывается слой гидроизоляции. Используется рубероид толщиной 2 мм. Его укладывают на стену под мауэрлат. Последний фиксируется анкерами. Монтируются остальные элементы стропильной системы;

3. Укладывается мембрана с нахлестом, рекомендованным производителем. При небольшом уклоне около 30 см;

4. Монтируются доски обрешетки толщиной 25 см и шириной 60 см. Доски закрепляют с заданным шагом. Между мембраной и досками предусматривается зазор для циркуляции воздуха за счет установки контробрешетки;

5. Укладывается кровельный материал. Изнутри монтируется пароизоляция, закладывается теплоизоляционный материал.

Типы вентиляционных элементов и их установка

Вентиляция является важной составляющей кровельной системы и необходима для поддержания правильного микроклимата под крышей. Различные вентиляционные элементы могут быть установлены на односкатной крыше сарая, чтобы обеспечить правильный поток воздуха

1. Вентиляционные шапки

Вентиляционные шапки устанавливаются на верхние части крыши и предназначены для выведения избыточного воздуха. Они имеют вентиляционные отверстия и защищают от попадания дождя и снега. Установка вентиляционных шапок может быть выполнена с использованием саморезов или специальных клеевых составов.

Примеры таких шапок: вентиляционная шапка типа гриб, вентиляционная шапка типа муравейник.

2. Вентиляционные желоба

Вентиляционные желоба устанавливаются на нижней части крыши с целью впуска свежего воздуха под кровлю. Они обеспечивают циркуляцию воздуха, предотвращают скопление влаги и снижают вероятность плесени и грибка. Вентиляционные желоба могут быть выполнены из металла или пластика.

3. Вентиляционные колпаки

Вентиляционные колпаки монтируются на выходных воздуховодах, имеют защитную сетку и предотвращают попадание насекомых и пыли в помещение. Они могут быть установлены на вентиляционных трубах или встроены в вентиляционные каналы.

4. Воздуховоды и вентиляционные трубы

Воздуховоды и вентиляционные трубы используются для транспортировки воздуха от вентиляционных элементов до помещения. Они могут быть изготовлены из гибкого или жесткого материала, такого как пластик или металл.

5. Воздухопроводы

Воздухопроводы соединяют различные вентиляционные элементы и создают закрытую систему циркуляции воздуха. Они обеспечивают равномерное распределение воздуха под крышей и помогают избежать возникновения влажности и конденсации.

Установка вентиляционных элементов должна выполняться профессионалами или в соответствии с инструкцией производителя. Правильная вентиляция помогает увеличить срок службы кровли и предотвращает появление проблем, связанных с влажностью и конденсацией.

Дом с односкатной крышей – смотрим плюсы и минусы

Дом с односкатной крышей в сухом климате

Для сухого климата, который характеризуется малым количеством осадков в течение года, дом с односкатной крышей подходит как нельзя лучше.

Для такого климата можно разработать проект дома, односкатная крыша которого будет почти плоской. Это значит, что угол наклона крыши будет 5 процентов и менее. Или, если брать в абсолютных величинах, то на каждый погонный метр ската крыши вы будете получать всего 5 сантиметров увеличения высоты кровли. То есть, на 10 метров ската мы будем иметь крышу высотой в верхней ее части всего в полметра.

Если угол наклона крыши менее 5 процентов, то такая крыша считается условно плоской. А если угол наклона крыши равен 2 процентам и менее, то такая крыша считается плоской. Полностью плоских крыш (чтобы угол наклона был равен 0 процентов) не делают практически нигде, разве что в пустынях (но там, думаю, никто и не мерит угол наклона крыши глиняных мазанок).

Дом с односкатной крышей в холодном регионе

Для холодных регионов, в которых осадки три-четыре месяца в году выпадают в твердом состоянии в виде снега, особую роль будет играть прочность кровельной системы и ее способность освобождаться от больших снежных масс.

Именно поэтому в холодных регионах очень слабо распространены односкатные крыши. Гораздо проще сделать сопоставимую по прочности двускатную крышу, чем такую же односкатную.

Однако архитектурная и дизайнерская мысль не стоит на месте, и вот уже в северных регионах появляются дома с односкатными крышами.

Для того, чтобы односкатная крыша могла выдерживать массу снега на ней, стропильную систему крыши делают избыточно прочной. В ином случае, чтобы снег сам сходил с крыши, скату крыши придется придать наклон в 45 градусов (или 100 процентов, если считать уклон в процентах) и более.

То есть на каждый метр дома по горизонтали будет рост крыши по вертикали на 1 метр. И если вы имеете длину фасада в 6 метров, то высота фронтона так же составит 6 метров, что видится явным перебором.

Именно поэтому в холодных регионах распространены двускатные крыши – при 6 метрах фасада высота фронтона будет всего 3 метра.

Так что для холодных регионов постройка дома с односкатной крышей будет сопряжена с повышенными расходами на обустройство стропильной системы.

Использование односкатной крыши

Основным плюсом кровли с одним скатом будет большая площадь этого ската. Кроме того, вы получаете абсолютно ровную поверхность, которую можно смонтировать под любым углом и сориентировать в любом направлении.

Сориентировав крышу строго на юг и придав заранее рассчитанный угол скату, можно получить поверхность с максимальной эффективной поверхностью, собирающую поток солнечного излучения.

Конечно, особенно эффективным будет использование такой крыши в солнечных регионах либо в горных местностях.

Проекты домов с односкатной крышей

Проекты домов с односкатной крышей становятся все популярнее в последнее время. Такая тенденция прослеживается для любых интересных проектов, как, например, для домов с ломаными крышами или для домов со сквозными фасадами.

Ниже вы можете видеть фото, на которых представлены проекты домов с односкатной крышей. Идеи вашего собственного проекта могут быть почерпнуты из нескольких разных проектов – главное, все увязать и сделать гармоничным в собственном понимании.

Стропильная система односкатной крыши

Такие крыши особенно популярны при строительстве дворовых построек — сараев, гаражей. Просто размеры строений позволяют использовать не очень мощные балки, причем балки требуются в небольшом количестве. При ширине строения до 6 метров, стропильная система односкатной крыши почти не содержит дополнительных усиливающих элементов (подпорок и прогонов), что выгодно. Также привлекает отсутствие сложных узлов.

Для Средней полосы России для пролета до 5,5 метров берут балки 50-150 мм, до 4 метров достаточно 50-100 мм, хотя по-хорошему, надо считать снеговую и ветровую нагрузку конкретно в вашем регионе, и, исходя из этого, определяться с параметрами балок.

Стропильная система односкатной кровли с малой величиной пролета (до 6 метров)

При расстоянии между стенами до 4,5 метров, односкатная крыша состоит из двух брусков мауэрлата, закрепленных на стенах, и стропильных ног, которые на мауэрлат опираются. Действительно очень простая конструкция.

При ширине пролета от 4,5 метров до 6 метров, требуется еще лежень, закрепленный на более высокой стене на уровне перекрытия и подстропильная нога, которая упирается в балку почти в середине. Угол уклона этой балки зависит от расстояния между стенами и уровня установки лежня.

Более сложные стропильные системы в односкатной крыше при ширине зданий более 6 метров. В этом случае оптимально, если дом спроектирован так, что внутри имеется еще она несущая стена, на которую опираются стойки. При ширине дома до 12 метров, фермы все еще простые, расходы на устройство кровли минимальные.

Устройство ферм односкатных крыш при ширине зданий более 6 метров

Для зданий шириной более 12 метров система становится сложнее — подстропильных ног становится больше. Кроме того, изготовление балок длиной более 6 метров — дорогое удовольствие. Если требуется увеличение только на ширину свесов кровли, балки доращиваются по краям кобылками. Это куски балок такого же сечения, соединенные с балкой и закрепленные по бокам двумя деревянными накладками длиной не менее 60 см, скрепленных болтами или гвоздями, допускают использование монтажных пластин.

Вариант сращивания стропил

Если общая длина балки получается более 8 метров, их обычно сращивают. Места стыка дополнительно усиливают, прибив доски или монтажные пластины.

Варианты крепления стропил к мауэрлату: скользящее слава вверху и жесткое вверху справа. Внизу справа вариант врезки без свесов (применяется очень редко)

Еще могут быть вопросы по способам крепления стропил односкатных крыш к мауэрлату. Принципиальных отличий нет. Все также в стропильной ноге делают вырез, которым брус упирается в мауэрлат. Чтобы не мучатся с каждой стропильной ногой, выравнивая ее посадку, выпилив первую, из куска доски, толстой фанеры или бруса делают шаблон, точно повторяющий полученный «выпил». Все последующие стропила запиливаются перед установкой. К ним в нужном месте прикладывается шаблон, обводится и выпиливается выемка требуемой формы и размера.

Это речь шла о жестком креплении стропильных ног к мауэрлату. Оно используется на всех зданиях, которые дают малую усадку. На деревянных домах такой способ крепления использовать нельзя — дом все время оседает или немного приподнимается, из-за чего может появиться перекос. Если кровля будет закреплена жестко, ее может порвать. Потому при устройстве односкатной или любой другой кровли на деревянных домах используют скользящее соединение стропил и мауэрлата. Для этого есть так называемые «скользячки». Это пластины, состояние из уголков, которые крепятся к мауэрлату и подвижно связанных с ними металлических полос, которые крепятся к стропильной ноге. Таких скользячек ставится по две на каждую стропилу.
