Особенности инверсионной кровли

Актуальность использования инверсионной кровли

В составе инверсионной кровли присутствует несвязанный гравий. Поскольку мелкие фракции гравия могут попасть в стыки и вызвать повреждение плит, необходим промежуточный слой, надежно разграничивающий гравий и утеплитель. Естественно, что на этом слое будет оседать огромное количество грязи и мелких частиц. Кроме того, именно здесь будет замерзать вода, создавая слой льда, ─ идеальный паробарьер.

В таких условиях диффузия в слое утеплителя происходит более интенсивно, что приводит к быстрой потере теплоизолирующих свойств. Кроме того, не забывайте и о влаге, которая попадает в укромные места (щели утеплителя, складки мембраны и другие пустоты под слоем утеплителя) во время дождя. Попавшая в такие места вода сохраняется очень долго, потому что в глубине изоляции испарения минимальны.

Более 20% потерь тепла в инверсионной кровле вызваны дождевой водой, которая вызывает падение температуры всего изолирующего слоя. Кроме того, благодаря влаге уменьшается и тепловое сопротивление утепляющего слоя. В основном это происходит в местах стыка плит утеплителя.

Особенно неприятна ситуация, когда возникает такой баланс температуры и влажности, который заставляет точку росы переместиться ниже утепляющего слоя. В этом случае воздух, проходящий сквозь перекрытия, начнет терять влагу прямо в бетонном слое, а затем конструкции начнут сыреть, в комнатах на потолке может оказаться влага. В целом, такая ситуация заставляет при проектировании утепляющего слоя значительно увеличивать его толщину.

Если говорить о пресловутых 20%, то в силу вышеописанных процессов в среде изоляции – это слишком мало. При проектировании инверсионной кровли обычно толщину теплоизолирующего слоя увеличивают на 50% по сравнению с другими типами кровель. Кроме того, выбирая инверсионную кровлю, нужно учитывать, что дождь потребует дополнительной тепловой энергии для нагрева дождевой воды, попавшей в изолирующий слой. Посчитайте сами: квадратный метр пленки воды толщиной в один миллиметр содержит в себе один литр воды. Чтобы нагреть литр воды с 5 до 20 градусов Цельсия, потребуется 17 Вт/ч. Вроде бы немного, однако, давайте посмотрим на реальную крышу: для нагрева слоя воды в 4 мм на площади в 1000 кв. м. потребуется уже 68 кВт/ч.

И это – не единственная проблема состава инверсионной крыши. Дождевая вода доставляет немало неприятностей. К примеру, она вымывает вещества, призванные бороться с микроорганизмами и растениями, поэтому мероприятия по защите нужно повторять достаточно часто.

Мероприятия по защите инверсионного покрытия кровли надо проводить регулярно, потому что если гидроизоляция будет нарушена корнями растений или микроорганизмами, ремонт потребует значительных усилий по перемещению гравия, демонтажу утеплителя и т.д.

Проектирование инверсионных крыш тоже представляет некоторую проблему, так как приходится довольствоваться максимальной толщиной пенополистирольного утеплителя в 100 мм (это максимум). Если этого мало, есть два выхода: двухслойная теплоизоляция или отказ от использования инверсионной крыши. А при увеличении слоя утепления расценки на инверсионную кровлю существенно растут. А они и без того недешевая.

В свою очередь, двухслойная теплоизоляция крайне нежелательна и запрещена строительными нормами некоторых стран. Использование двухслойного утепления кровли создает довольно неприятную ситуацию: пленка воды, скопившаяся между слоями пенополистирола, работает как паробарьер, не позволяя пару из нижнего слоя уходить в атмосферу. Естественно, что все это время инверсионная крыша будет интенсивно терять тепло, ведь утеплитель не будет работать на полную силу.

Некоторые производители пенополистирольных утеплителей приводят коэффициент температурного сопротивления своего материала в условиях инверсионно-утепленной кровли. Этим коэффициентом можно пользоваться при расчете необходимой толщины теплоизоляции. Когда производитель указывает лишь коэффициент температурного сопротивления в нормальных условиях, следует увеличивать расчетную толщину утепляющего слоя на 50%.

Как видите, у инверсионной крыши есть и свои преимущества, и недостатки. Поэтому, если вы хотите установить ее, обдумайте это решение очень и очень тщательно. Поскольку расценки на инверсионную кровлю немалые, а стоит ли это тех денег – решать уже вам.

Самые распространённые ошибки монтажа гибкой черепицы

Приступая к без необходимого опыта и теоретической подготовки, начинающие строители нередко отступают от технологии и совершают ряд ошибок. Самыми распространёнными являются:

1. Ошибки в проектировании кровли, связанные с неправильным выбором кровельного материала. Укладка мягкой черепицы на скатах, уклон которых не превышает 12 градусов, повышает риск возникновения протечек.
2. Нарушение температурного режима. Монтаж кровли при низкой температуре может привести к повреждениям материала и недостаточной прочности стыков отдельных гонт. Кроме того, при потеплении гибкое покрытие будет расширяться, а на его поверхности могут появиться волны.
3. Монтаж черепичного покрытия по влажной обрешётке. Из-за невозможности испарения влаги в дальнейшем появляются проблемы, связанные с появлением грибка и плесени в подкладочном ковре, на обрешётке и элементах стропильной системы.
4. Слишком большой зазор между элементами обрешётки, который приводит к прогибу отдельных мест кровли и ослаблению гвоздевых соединений.
5. Неправильное или слабое крепление деревянного основания. Недостаточная фиксация листов или досок сплошного настила приводит к «самовытаскиванию» гвоздей с последующим повреждением кровельного покрытия, а также разрывам и прогибам отдельных плиток в тех местах, где элементы обрешётки примыкают друг к другу.
6. Нарушение правил укладки первого ряда черепицы. Как правило, ошибки этого рода с огромной долей вероятности приводят к протечкам и гниению крайних элементов стропильной системы.
7. Некачественное крепление листов битумной черепицы. При сильном ветре отдельные участки черепичного покрытия будут приподниматься. При этом черепица начнёт ломаться, а её куски — отрываться от гонтов. Во время ливня вода будет затекать под кровельное покрытие.
8. Укладка пакетов с плиткой на неровных поверхностях, и, как следствие, перелом и расслоение отдельных пластин. Очень часто монтажники поднимают на крышу сразу несколько пачек черепицы и кладут их на конёк — этого делать уж точно не стоит.
9. Небрежное обустройство ендов, дымоходов и вентиляционных труб. При недостаточной защите элементов крыши сложной конфигурации появляются протечки в локальных местах.
10. Нарушен порядок обустройства кровельного пирога в ендовах. Несоблюдение технологии укладки кровельного пирога в ендовах со стопроцентной вероятностью приводит к протечкам.

11. Неправильный расчёт вентиляционного зазора. Отсутствие вентиляции в подкровельном пространстве приводит к чрезмерно высокой температуре в летний период, нарастанию льда на карнизе в зимнее время и образованию конденсата в межсезонье.

Заметить ошибки в монтаже после того, как будет уложен последний гонт, будет очень сложно. Выполняя монтаж битумной черепицы своими руками, следует точно соблюдать технологию и прислушиваться к рекомендациям профессионалов. Если строительством будет заниматься бригада строителей, то следует выбирать ответственных исполнителей, которые довольно давно работают с этим материалом и дают гарантию на проведённые работы.

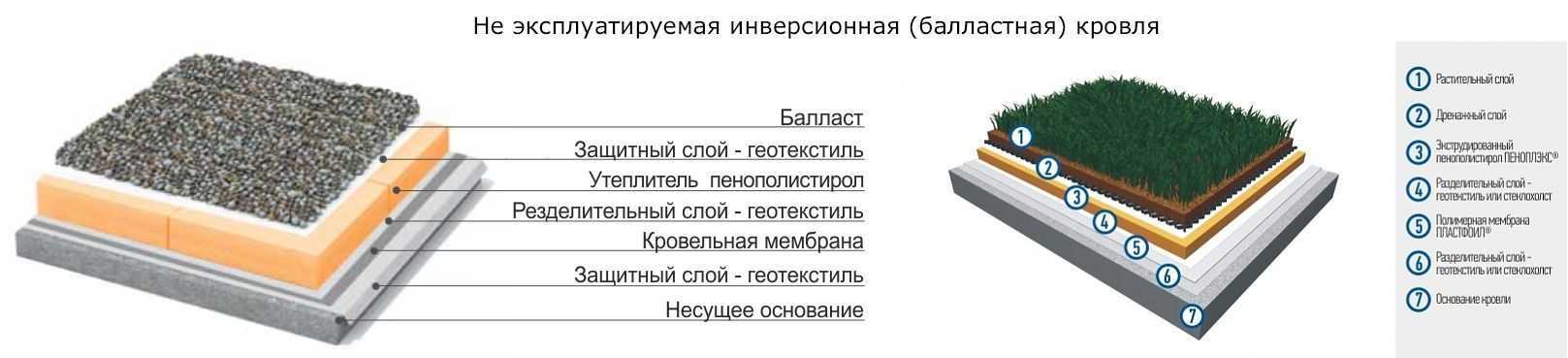

Инверсионная кровля: описание и устройство

Инверсионной называют видоизменённую мягкую кровлю, в которой рулонный гидроизоляционный материал расположен под утеплителем. С целью обеспечения интенсивной эксплуатации в конструкцию включают и дополнительные слои, так что в итоге кровельный пирог выглядит так (снизу вверх):

1. Основание, которым служит пустотная или ребристая железобетонная плита.
2. Гидроизоляция.
3. Утеплитель.
4. Дренажная подушка. Очищает от грязи просачивающуюся сквозь верхнее покрытие воду. Благодаря этому заполненное утеплителем пространство над гидроизоляционным ковром не заиливается и жидкость стекает по нему свободно.
5. Финишное покрытие. Это плитка, заасфальтированная стяжка или почва с растительностью. В последнем случае поверхность крыши представляет собой газон или даже сад, что выглядит эффектно.

Пароизоляция отсутствует, поскольку в ней нет необходимости.

В инверсионой кровле гидроизоляционый слой располагается под утеплителем, который должен быть водостойким

Плюсы и минусы инверсионной кровли

Этот вид кровли обладает несколькими достоинствами:

1. Способность выдерживать значительные нагрузки. Объясняется тем, что важный и чувствительный элемент кровельного пирога — гидроизоляционный барьер — залегает в глубине конструкции, поэтому не подвергается механическому воздействию.
2. Долговечность. Причина та же: глубокое расположение гидроизоляции. Она защищена не только от механического воздействия, но и от других негативных факторов, например, ультрафиолетового излучения, морозов (снаружи материал разрушается при замерзании проникшей в поры воды), перепадов температур. Инверсионная кровля служит 60 лет и более.
3. Высокое термическое сопротивление. Инверсионная кровля в сравнении с обычной является более тёплой.

Имеются и недостатки:

1. Сложность в устройстве. Требуется подъём на крышу и укладка большого количества дополнительного материала — для дренажного слоя и финишного покрытия.
2. Трудоёмкость ремонта. Чтобы залатать или заменить износившийся гидроизоляционный материал, придётся демонтировать вышележащие слои.
3. Ограниченность применения. Инверсионная кровля не подходит для регионов с дождливым климатом, так как в условиях постоянной сырости под утеплителем могут развиваться грибок и плесень, разрушающие строительные материалы.
4. Визуальная недоступность гидроизоляционного слоя. Это делает невыполнимым его профилактический осмотр.

По этой причине:

• отсутствует возможность предотвратить протечки путём заблаговременного обнаружения и устранения проблем;
• возрастают требования к герметичности уязвимых участков — мест примыкания кровли к трубам, шахтам, стенам, парапету и другим вертикальным конструкциям;
• усложняется обнаружение повреждений гидроизоляционного слоя в случае протечки, которые далеко не всегда находятся над местом появления воды.

Укладка мембран

Мембраны из ПВХ и каучука укладываются предельно просто. Применяют три способа крепления:

• балластный;
• клеевой;
• механический.

Балластный способ

Ввиду простоты и дешевизны балластный способ крепления применяется в первую очередь. Покрытие прижимают грузом, чаще всего это:

• слой щебня или гравия — используются камни размером от 40 мм;
• бетонные блоки;
• плитка тротуарная.

Удельный вес балласта — 50 кг/м2. Под колотый камень, способный острыми кромками повредить мембрану, подстилают геотекстиль.

Фиксация покрытия балластом возможна при следующих условиях:

• угол наклона ската не превышает 15o;
• крыша помимо снеговой нагрузки способна нести вес балласта.

Механическое крепление

При отсутствии возможности применить балласт мембрану прикручивают к основанию специальными болтами, анкерами или саморезами (зависит от материала несущих конструкций крыши). Крепёж выпускается в двух исполнениях:

• для уклонов до 10o — телескопические анкеры;
• более 10o — дисковые держатели.

Крепёж ввинчивается в места нахлёста, величина которого в этом случае составляет 120 мм (при балластном креплении — 60 мм).

По краям и на выступающих элементах крыши мембрана фиксируется рейками с мягкой уплотнительной вставкой.

Клеевой способ фиксации

Клеевой метод наименее желателен из-за высокой стоимости и низкой надёжности. Потому применяется он в крайнем случае, когда закрепить мембрану иным способом нельзя. Клей наносят по периметру и в местах нахлёста полотнищ. Для большей надёжности, если не пугает дороговизна, можно обмазать клеем всю мембрану целиком.

Видео: монтаж кровельной мембраны

Рулонные кровельные материалы становятся всё более долговечными и постепенно избавляются от присущих им недостатков. Появление ПВХ и каучуковых мембран — настоящий прорыв: покрытие монтируется быстро и просто, к тому же оно фактически является бесшовным. Именно поэтому в странах Запада ¾ всех крыш кроют мембранами.

Составные части мягкой кровли

В зависимости от составных элементов, выделяют два вида такого покрытия: рубероидная и битумная. Рубероидная мягкая кровля может применяться довольно длительное время. В этом варианте покрытия рубероид склеивается слоями (количеством от 3 до 5), после чего они крепятся битумными мастиками:

1. Защитный верхний слой.
2. Смесь битума с полимерами.
3. Основа.
4. Смесь битума с полимерами.
5. Защитный верхний слой.

Состав материала по слоям.

Обычное покрытие рубероидом быстро портится вследствие факторов окружающей среды, поэтому сегодня резонной заменой его является рулонная мягкая кровля, в основу которой входят резинобитумные материалы (бризол, изол, ГМП).

Битумная мягкая кровля последнего образца состоит из большого числа полимеров. Отсюда ее большая устойчивость к гниению, окислению, воздействию солнечной радиации, влаги. За многие годы эксплуатации этот вид кровли прекрасно зарекомендовал себя в строительстве технических зданий, жилых домов, нередко он используется в роли покрытия для гаражей. В комплектации, кроме собственно покрытия, элементы мягкой кровли содержат обрешетку и монтажные комплектующие, которые являются основой при укладке материала кровли на крышу.

Преимущества применения кровель инверсионного типа

• Существует возможность рационального использования свободной площади крыши: обустройство зоны отдыха, зеленого сада, бассейна и т.д.
• Достаточно продолжительный эксплуатационный период – порядка 50 лет.
• Теплоизоляционные характеристики намного лучше, чем у стандартной плоской крыши.
• Огромный выбор кровельных конструкций.
• Монтаж такого покрытия можно производить в любой период года.

Вывод

Обустроенные по данной технологии покрытия эффективно справляются со своим функциональным предназначением, но особенности их эксплуатации, высокая стоимость, несомненно, ограничивают широкое применение инверсионных крыш. В первую очередь такие конструкции используются тогда, когда огромное значение имеет их практичность.

Гидроизоляция для инверсионной крыши

В роли гидроизоляционного материала выступает рубероид или кровельные мембраны. Что касается последних, то они появились сравнительно недавно и завоевали популярность у жителей Европы и США. Сейчас такой тип гидроизоляционного материала применяется для строительства домов в России.

В процессе производства мембраны применяются различные добавки, повышающие эксплуатационные характеристики. Благодаря разной комбинации материалов удается создать слои с отличительными характеристиками. Длина рулона достигает 20 метров при общей ширине 1,5 м.

2.1 Плюсы ПВХ мембраны для кровли

Выделим ключевые достоинства мембраны, которая востребована при обустройстве инверсионных крыш.

1. Повышенная эластичность.
2. Противостоит влиянию ультрафиолета.
3. Устойчивость к разрывам.
4. Длительная эксплуатация.

2.2 Особенности ТПО гидроизоляции

Существует и другая разновидность гидроизоляционного материала для строительства инверсионных крыш – ТПО. Материал изготавливается из полипропилена, а также смеси пропиленового каучука. В роли армирования выступает сетка из полиэстера. В состав содержатся различные добавки, повышающие качество и надежность. Показатель толщины в районе 2,4 мм. Выпускается в рулонах по 10 или 30 метров.

Устройство кровли из рулонных материалов

С применением рулонных материалов строят два вида кровель: традиционную и инверсионную.

Традиционная мягкая кровля

Традиционная кровля состоит из следующих слоёв (снизу вверх):

• сплошное основание: железобетонная ребристая или пустотная плита;
• разуклонка из керамзитобетона или пенопластобетона: поверхность слоя имеет уклон, направленный в сторону водостока;
• пароизоляционная плёнка;
• утеплитель с высокой прочностью: керамзит, экструдированный пенополистирол, плиты из прессованной минеральной ваты, вспененное стекло;
• армированная цементно-песчаная стяжка (для некоторых утеплителей не требуется);
• гидроизоляционный ковёр из рулонных материалов.

Разуклонку не делают, если в качестве утеплителя применяются прессованная минвата или экструдированный пенополистирол: наряду с обычными плитами выпускаются клиновидные — уклон создаётся с их помощью.

Назначение пароизоляции в этом пироге — препятствовать проникновению пара из жилого помещения в утеплитель и далее под гидроизоляционный ковёр. Некоторое количество влажного воздуха просачивается даже сквозь бетонную плиту, и если его не задержать, пар в пироге остынет и сконденсируется, что приведёт к негативным последствиям:

• минвата перестанет удерживать тепло (керамзиту и пенополистиролу с их замкнутыми ячейками это не грозит);
• при цикличном замерзании-оттаивании вода разрушит материалы пирога.

Для организации стока воды в кровле устанавливаются водосборные воронки.

Видео: устройство плоской кровли

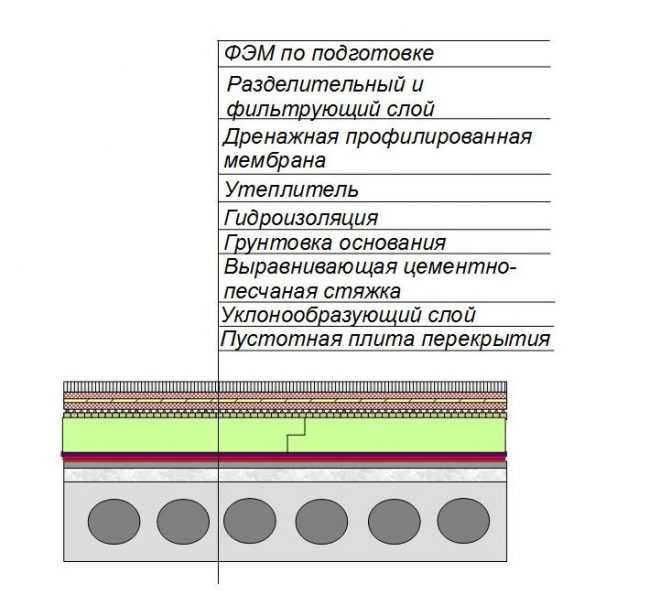

Инверсионная кровля

Инверсионная кровля предназначена для интенсивной эксплуатации с высокими нагрузками — вплоть до проезда или парковки автомобилей. Гидроизоляционное покрытие из рулонных материалов спрятано вглубь пирога, где оно защищено от механических и атмосферных воздействий. Пирог в итоге выглядит так (снизу вверх):

• сплошное основание — бетонная пустотная или ребристая плита;
• разуклонка;
• армированная цементно-песчаная стяжка;
• гидроизоляционный ковёр из рулонных материалов;
• водостойкий утеплитель с высокой прочностью — экструдированный пенополистирол;
• дренажный слой в виде щебёночной или гравийной засыпки поверх полотнищ геотекстиля. Фильтрует стекающую на гидроизоляционный ковёр воду, препятствуя тем самым заиливанию водосточной системы;
• финишное покрытие — тротуарная плитка по песчаной подсыпке либо асфальтобетон по стяжке.

Пароизоляция в данном виде кровли отсутствует — эту роль играет сам рулонный материал. Сбор воды осуществляется с двух уровней: с гидроизоляционного ковра и финишного покрытия. Для этого применяются двухуровневые водосборные воронки. Вместо щебня на подложке из геотекстиля в качестве дренажного слоя могут использоваться мембраны, представляющие собой оклеенную с двух сторон геотекстилем пластиковую сетку.

При использовании в качестве финишного покрытия газона верхний слой гидроизоляционного ковра набирают из корнестойких рулонных материалов. Это свойство обеспечивается плотной полимерной оболочкой и специальной химической добавкой в материале.

В неутеплённых инверсионных кровлях верхний слой гидроизоляционного ковра набирают специальным высокопрочным рулонным материалом, допускающим укладку твёрдых финишных покрытий вплоть до асфальтобетона непосредственно на него.

Что такое плоские крыши. Виды и особенности

Плоские крыши – это крыши с почти отсутствующим уклоном. Уклон их не превышает 3-4 градуса. Малый уклон предают для того, чтобы вода с крыши могла сходить самотёком.

Данный тип крыш широко распространён в многоэтажном жилом строительстве, в зданиях промышленного и складского назначения, общественных объектах. Плоские крыши по назначению бывают эксплуатируемые (террасные крыши) и неэксплуатируемые.

Считается что плоская крыша дешевле и экономичнее скатной. Почему?- При одной и той же площади здания площадь скатной крыши будет больше площади плоской крыши. Так как площадь плоской крыши меньше, то за счёт метража для её устройства необходимо меньше строительных материалов. Так же работы связанные с устройством плоской крыши менее опасны и значительно проще для проведения. Так же плоские крыши просты и удобней для обслуживания, профилактических осмотров, для чистки ливнёвки, работы с антеннами, дымоходами, вент-каналами и самой кровлей. Плоские крыши не требует от рабочего и обслуживающего персонала специальных альпинистских знаний и навыков.

Большим плюсом для плоских крыш есть возможность удобного расположения на них самого разного оборудования: блоки кондиционеров, вентиляционное оборудование и т.д. Многие плоские крыши являются эксплуатируемыми с самым широким спектром по назначению: от компенсации недостаточной площади прилегающих к строению земельных участков при плотной городской застройке или в бюджетном коттеджном строительстве, до выявления эстетических достоинств плоской крыши (устройство на них зимних садов и садов на открытом грунте, игровых площадок, бассейнов и т.д.)

На плоскую крышу приходятся большие снеговые нагрузки, но в отличии от скатных крыш они не имеет парусности, что очень важно для многоэтажного строительства. Также к положительным факторам относят возможность поэтапного развёртывания строительства плоской крыши. В зависимости от используемых кровельных материалов и технологий их выполнения плоские крыши делят на традиционные и инверсионные

В зависимости от используемых кровельных материалов и технологий их выполнения плоские крыши делят на традиционные и инверсионные

Соответственно, плоские крыши могут быть покрыты традиционной или инверсионной кровлей

В зависимости от используемых кровельных материалов и технологий их выполнения плоские крыши делят на традиционные и инверсионные. Соответственно, плоские крыши могут быть покрыты традиционной или инверсионной кровлей.

Традиционная плоская кровля – это типы кровельных покрытий для плоских крыш, которые укладываются на теплоизоляцию. В данной строительной технологии “слабым местом” считается гидроизоляция, так как она постоянно подвергается атмосферным воздействиям, резким перепадам температуры, а в условиях эксплуатируемой крыши ещё и механическим нагрузкам. Большим недостатком таких крыш считается то, что при возникновении протеканий в кровле найти их место сложно, а работы связанные с ремонтом являются трудоёмкими и дорогостоящими.

Инверсионная плоская кровля. В отличие от традиционной плоской кровли, утеплитель в такой крыше размещён над гидроизоляционным материалом. При этом сама гидроизоляция крыши защищена от перепада температуры, воздействий солнечных лучей и механических повреждений. Так же, уложенная под слой утеплителя, она выполняет ещё и функцию паро-барьера. При этом инверсионная конструкция кровли предъявляет особые повышенные требования к теплоизоляции. Инверсионные кровли особо широко применимы во многих странах на многоуровневых парковок и позволяют более рационально использовать пространство в условиях плотной городской застройки. Применение инверсионной кровли позволяет размещать на ней зелёные зоны, оборудовать многоуровневые стоянки и спортивные площадки.

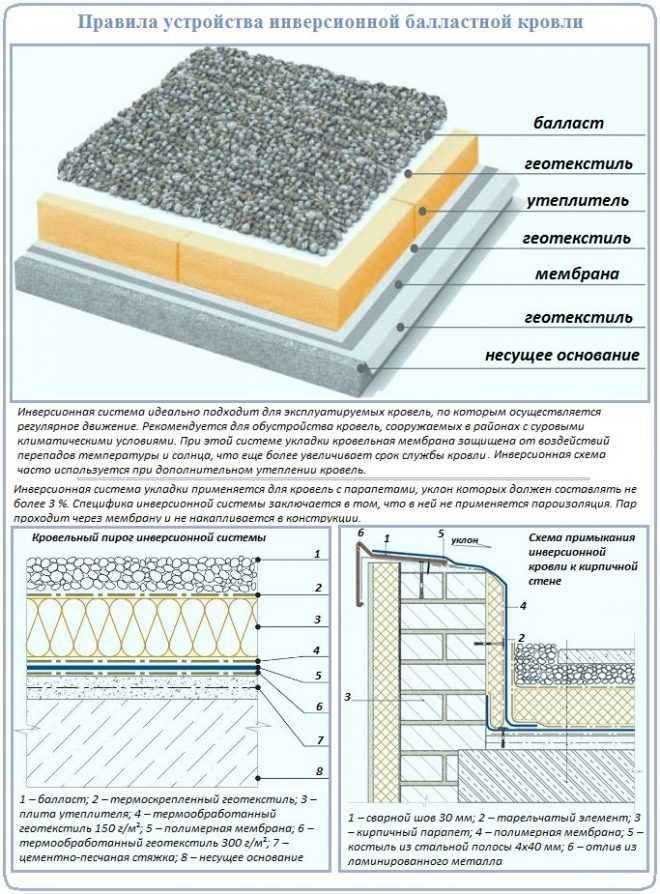

Устройство инверсионной кровли

Основой под кровельный пирог для инверсионной кровли является бетонная плита. Она должна быть высокого качества, без брака и достаточной толщины. Иногда на крыше может расположиться целый мини-городок, поэтому кровельная основа должна обладать максимальной прочностью.

Отличным основанием для монтажа инверсионной системы может стать монолитный бетон или железобетонные плиты сплошной, ребристой либо пустотной текстуры. Платформой могут послужить, как современные выравнивающие конструкции, так и обыкновенная армированная стяжка от 5 см.

На бетонное основание укладывается уклонообразующий слой, например, из керамзита. Он должен обеспечить уклон всей кровли на 3-50. Сверху необходимо уложить основу под гидроизоляцию – бетонную стяжку с армированной сеткой. Далее стелется геотекстильное полотно.

Зачем в пироге геотекстиль?

Геотекстиль исполняет роль разделителя в устройстве кровельного пирога. Это препятствует диффузионным процессам между полимерными модификаторами и другими неустойчивыми материалами. Кроме этого, геотекстильное полотно защищает тонкие прослойки от порывов при контакте с неровными поверхностями. Разделительный материал кладут полосами с перехлестом 5-10 см.

На стяжке располагают слой гидроизоляции. В качестве гидроизоляционного материала можно выбрать мембрану ПВХ и материалы на битумной основе. Есть два варианта: эксплуатируемые инверсионные кровли (изолируются двумя слоями битумного материала) и неэксплуатируемые кровли (для их гидрооизоляции достаточно одного ПВХ слоя).

В условиях двухслойной изоляции для эксплуатируемой крыши битумные слои сплавляются между собой, но не приклеиваются к основанию. Сплавление осуществляется с помощью пропановой горелки. Если вы планируете сад на крыше, то верхний слой водоизоляции должен быть устойчив к прорезыванию корнями растений. На влагоизолирующую прослойку снова кладут геотекстильный разделитель, который послужит основой под утепление кровли.

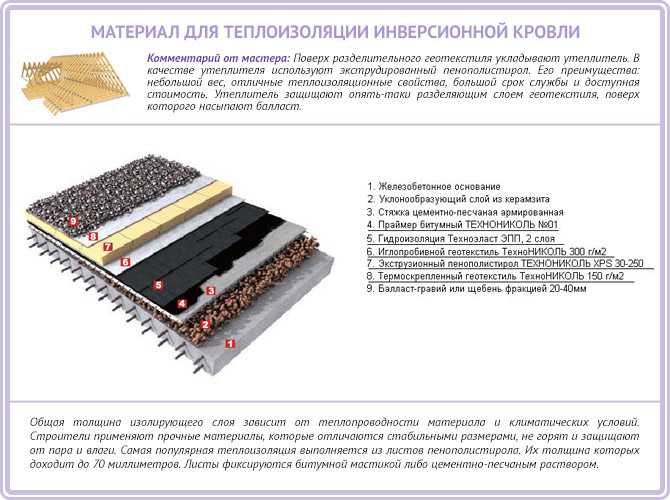

В качестве теплоизоляции инверсионной кровли специалисты советуют выбирать наиболее надежный материал, например, экструдированный пенополистирол. Он имеет плотную однородную структуру, не пропускает и не впитывает влагу. Это делает его привлекательным именно для инверсионных крыш, где преобладают усиленные нагрузки и постоянные контакты с водой. Утепленные кровли нуждаются в качественной водоотводной системе. Для этого в местах стока воды устанавливаются двойные водоотводные воронки, которые обеспечивают слив воды с крыши. Готовая теплоизоляция укрывается геотекстильным слоем.

Завершает кровельный пирог слой балласта. Он выполняет функцию утяжелителя или удержателя компонентов кровельного пирога. В качестве балласта можно использовать гравийную засыпку, бетонные плиты, плитку ФЭМ или почвенный слой с растениями. Последний укладывается на дренажную мембрану. Бетонные плиты или тротуарную плитку кладут на специальные выравнивающие подставки. Щели засыпаются мелким гравием для обеспечения беспрепятственного стока воды в водосточную систему.

Отметим, что в инверсионной системе есть места, которые требуют усиления гидроизоляции. Это стыки материалов, места примыкания к бортикам, зоны установки вентиляции и водосточных воронок. В таких местах используются дополнительные крепления материалов и двойной влагоизоляционный слой.

Монтаж инверсионной крыши

Наличие инверсионной кровли учитывается на этапе проектирования.

В этом случае применяются следующие критерии оценки прочности покрытия:

• конструкция для минимальных нагрузок;
• конструкция для нагрузок средней величины;
• конструкция под максимальную нагрузку.

Видео:

В каждом варианте кровельный пирог имеет индивидуальные особенности. При возведении здания необходимо строго соблюдать все требования проекта.

В первую очередь это касается плит перекрытия. Если возникает необходимость заменить элемент конструкции, то сделать это можно только после согласования с ведущим инженером проекта.

Параметры конструкции

Чтобы без опаски эксплуатировать инверсионную кровлю, необходимо систематически контролировать процесс монтажа.

Облегченный вариант инверсионной кровли предполагает использование минимального количества материала.

В этом случае потребуется гидроизоляционный слой, утепление и защитное покрытие. Такие крыши делаются для небольших зданий.

Здесь для внешнего покрытия требуются прочные материалы типа тротуарной плитки.

Особые требования предъявляются к надежности инверсионной кровли, когда на ней планируется размещение массивных объектов.

Это может быть бассейн или парковка для автомобилей. В таком случае кровельный пирог содержит дополнительные слои, которые обеспечивают прочность перекрытия.

Чаще всего верхний слой кровли представляет собой железобетонную плиту. При разработке проекта необходимо учитывать, что дополнительная нагрузка будет распределяться не только на кровельную конструкцию, но и на стены здания.

Как правило, все элементы и конструкции здания с инверсионной кровлей производятся на предприятиях строительной индустрии по индивидуальному заказу.

Последовательность действий

Специалистам, архитекторам и строителям известно, что плоская кровля должна иметь минимальный уклон в пределах одного-двух градусов.

Это требование необходимо учитывать и при обустройстве кровельного пирога. Уклон такого размера невозможно заметить невооруженным взглядом.

При возведении здания положение плит перекрытия контролируется с помощью геодезических приборов.

Перед началом работ по обустройству инверсионной кровли необходимо убедиться в том, что плита перекрытия не имеет повреждений и других дефектов. После этого наносится гидроизоляционный слой.

Для гидроизоляции можно использовать жидкие смеси или рулонные материалы.

Следующим шагом укладывается теплоизоляционный материал. В качестве теплоизолятора часто используется экструдированный пенополистирол.

Удобнее укладывать закрытопористые плиты, обладающие низким водопоглощением. Слой теплоизоляции отделяется от внешнего покрытия геотекстильным материалом.

Внешний слой выбирается в зависимости от проектного решения: это может быть щебень или наплавляемое покрытие.

На завершающем этапе выполняются менее масштабные, но очень важные работы. Необходимо надежно герметизировать места примыкания кровельного пирога к трубам вентиляции, парапетам и прочим элементам, присутствующим на поверхности.

На все операции подобного рода имеются технологические карты, в которых пошагово описан процесс заделки образовавшихся щелей.

Видео:

Это простой в исполнении, но весьма ответственный этап монтажа. После завершения этих работ составляется пакет документов, в котором фиксируется техническая готовность инверсионной кровли к использованию по назначению.

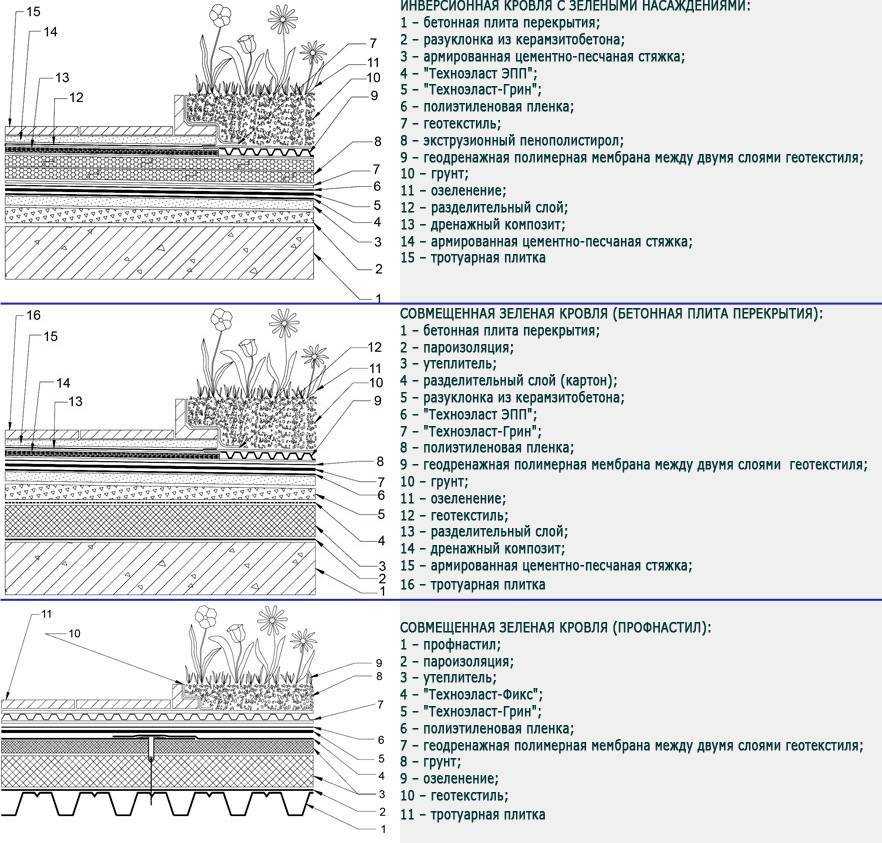

Зеленая кровля

Напоследок мы оставили самый интересный способ устройства плоской крыши. Зеленая кровля представляет собой оригинальный способ обзавестись собственным «кусочком природы» посреди городского массива. Это отдельное направление в ландшафтном дизайне и архитектуре уже обрело популярность на Востоке и Западе, где живущие в мегаполисах люди испытывают острый недостаток в зеленых насаждениях. Постепенно тенденции озеленения крыш становятся востребованными и в местных широтах.

Достоинства зеленых крыш:

• экономия места – на крыше можно сделать место для отдыха среди зелени, гольф-площадку, выращивать полезные культуры (пряности, ягоды, некоторые овощи);
• возможность создать максимально комфортную зону отдыха;
• дополнительный источник чистого кислорода в городе;
• растения поглощают нитраты и токсины, витающие в загазованном городском воздухе;
• плодородный почвенный слой на крыше охлаждает внутреннее пространство здания летом и защищает от холода в зимнее время;
• обеспечение практически 100% звукоизоляции помещения.

Важно: При обустройстве такой крыши следует учитывать, что даже очень тонкий слой почвы создает ощутимую нагрузку на кровлю, поэтому рекомендуется укрепить конструкцию или рассчитать предельно допустимую нагрузку. Различают два вида зеленой кровли:. Различают два вида зеленой кровли:

Различают два вида зеленой кровли:

1. Экстенсивная – крыша покрыта только декоративным газоном или разнотравьем, равномерно распределенным по тонкому почвенному слою (5-15 см). Прочие растения размещены в горшках и стоят отдельно. Полив происходит только в период роста травы, уход состоит в периодической стрижке и прополке. Себестоимость такой кровли невысока, а уход необременительный.
2. Интенсивная – почвенный слой может достигать в толщину 60 см, позволяя выращивать не только травянистые растения, но даже небольшие декоративные или плодовые кустарники, карликовые деревца. Таким образом, на крыше собственного дома можно создать сложную разноуровневую систему, сэкономив пространство на земле. Это особенно актуально для владельцев небольших участков, где нет возможности разместить огород или сад с площадкой для отдыха.

Внушительная толщина плодородного слоя диктует определенные требования к степени жесткости и надежности основания. Несущие конструкции должны выдерживать не только вес земли, но также вес посаженных в нее растений, мебели, установленной в импровизированном саду и людей, которые будут там отдыхать. К этому стоит прибавить и вес воды, которая может утяжелить грунт во время дождей.

Монтаж зеленой кровли

Технология монтажа зеленой крыши по большому счету не отличается от строительства обычной плоской кровли с усиленной нагрузкой. Поверх железобетонного основания укладывают слой гидроизоляции, а сверху засыпают экструдированным пенополистиролом, который служит надежной защитой от холода. Далее кладут прослойку геотекстиля и проводят дренаж, засыпая поверхность щебенкой или гравием. Затем закрывают его еще одним слоем геотекстиля, насыпают землю и приступают к высаживанию растений.

Важно: особое внимание следует уделить дренажной системе. Для этого необходимо организовать крышу под уклоном, чтобы вода беспрепятственно могла стекать вниз. Если уклона нет, то такую водоотводную систему надо создать искусственным образом

Если уклона нет, то такую водоотводную систему надо создать искусственным образом

В противном случае вода будет застаиваться, что приведет к заболачиванию почвы и порче кровельного пирога

Если уклона нет, то такую водоотводную систему надо создать искусственным образом. В противном случае вода будет застаиваться, что приведет к заболачиванию почвы и порче кровельного пирога.

Если правильно организовать систему зеленой кровли, можно создать полноценный сад или огород прямо посреди городского массива. Предлагаем взглянуть на варианты обустройства зеленой плоской крыши (фото):

Зеленые кровли позволяют не только лучше обустроить свой собственный досуг, но также улучшить атмосферную обстановку в густонаселенном городе. Например, в Японии для этой цели специально покрывают все доступные свободные участки травой и деревьями. Также там активно используют технику вертикального выращивания различных культур, превращая бетонные фасады в фантастически красивые дома.

Если и вы хотите внести свой вклад в восстановление озонового слоя Земли, зеленая кровля – ваш вариант.
