Нагрузка на плиту перекрытия пустотную

Расчет предельно допустимых нагрузок

Плиты перекрытия могут иметь разные размеры и разную толщину, что влияет на их устойчивость к нагрузкам.

Чтобы узнать, сколько может вынести плита перекрытия, нужно сначала изготовить подробный чертеж дома (или квартиры). Затем следует высчитать общий вес всего, что понесет перекрытие. Сюда входят перегородки из гипсобетона, песочные и керамзитовые утепления полов, цементные стяжки, вес напольных плит или паркетного покрытия. Затем общий вес нагрузки следует поделить на количество плит, которые понесут все это на себе.

Несущие стены и опоры для крыши должны располагаться исключительно по торцам. Надо отметить, что внутренние части армируются так, чтобы нагрузка передавалась на торцы.

Теперь приступаем к общему расчету нагрузки, которую может выдержать плита. Для этого нужно знать ее вес. Возьмем, к примеру, плиту ПК-60-15-8, столь любимую нашими строителями. Согласно ГОСТ 9561-91, вес ее равен 2850 кг.

Для начала высчитаем площадь несущей поверхности плиты: 6 м × 1,5 м = 9 кв.м. Теперь нужно узнать, сколько килограммов нагрузки эта поверхность может вынести. Для этого площадь умножаем на максимально допустимую нагрузку, приходящуюся на 1 кв.м поверхности: 9 кв.м × 800 кг/кв.м = 7200 кг. Вычитаем отсюда вес самой плиты: 7200 кг – 2850 кг = 4350 кг.

После этого подсчитываем, сколько килограммов “съест” утепление полов, стяжка и укладка напольного покрытия. Обычно стараются уложить такое количество утеплителя или цементной стяжки, чтобы оно вместе с напольным покрытием весило не больше 150 кг/кв.м.

Таким образом, при 9 кв.м поверхности плиты она понесет: 9 кв.м × 150 кг/кв.м = 1350 кг. Вычитаем это число из получившейся ранее цифры и получаем: 4350 кг – 1350 кг = 3000 кг , что в пересчете на 1 кв.м дает 333 кг/кв.м.

Что означают эти 333 кг? Поскольку вес самой плиты и напольных покрытий уже вычтен, 333 кг на 1 кв.м – это та полезная нагрузка, которую можно на ней разместить. Согласно СНиП от 1962 года, не менее 150 кг/кв. м из этих 333 кг/кв.м должно быть отведено под будущие привнесенные нагрузки: статическую (мебель и бытовые приборы), и динамическую (люди, их питомцы).

Оставшиеся 183 кг/кв.м могут быть использованы для установки перегородок или каких-либо декоративных элементов. Если вес перегородок превышает рассчитанное значение, следует выбрать более легкое напольное покрытие.

Способы их креплений

Чтобы надежно закрепить балконную плиту в стенах панельного дома используют несколько способов:

1. Пазовое крепление распространено в хрущевках. В этих домах плита заходит в стену всего на 22,6 см, нагрузки на нее допускаются минимальные. Совмещать с комнатой такой балкон нельзя, а любой ремонт или переустройство должно быть согласовано со специалистами.
2. Торцевое крепление преобладает в панельных домах, когда плита помещается внутрь стены на 30см, что делает ее достаточно крепкой. Такой балкон можно объединить с комнатой не укрепляя его. В этом случае запрещено трогать несущую стену.

Все нормы по допустимой нагрузке на балконы и лоджии в конкретном доме можно найти в техническом паспорте на данный объект.

Способы крепления балкона к дому

Как укрепить балконную плиту

Если балкон находится в аварийном состоянии и даже для одного человека становится опасным нахождение на нем, необходимо обратиться в управляющую компанию для проведения капитального ремонта и укрепления балконной плиты. Благодаря таким работам максимальная нагрузка на балкон повысится, опасность обрушения уменьшится и его можно будет снова использовать.

Укрепление балконной плиты

Способы укрепления балконной плиты:

1. Дополнительное армирование и обвязка по периметру стальным уголком и швеллером подойдут для вполне крепких плит. Этот способ также поможет не просто укрепить изношенную конструкцию, но и придать ей дополнительную грузоподъемность. Иногда к такому способу прибегают для увеличения площади жилой комнаты.
2. Опоры используют для укрепления выносных конструкций на первых этажах. Чтобы они не просели со временем, в их основании заливается высокий крепкий слой фундамента.
3. Нижние укосы крепятся к плите и к стене дома снизу. Такая конструкция может быть усилена армированием, использованием швеллера, и за счет этого расширена.
4. Для крепления с помощью верхних укосов по периметру плиты делается штроба, сами укосы привариваются к арматуре в плите и к стене. Для надежности крепления заливать отверстия следует морозостойким бетоном.

Прежде чем браться за самостоятельный ремонт балкона следует учесть множество факторов. Чтобы обезопасить себя, своих родных и соседей лучше обратиться к специалистам, которые точно рассчитают допустимые нагрузки на балкон.

Читайте далее:

Остекление балконов алюминий или пластик что лучше?

Ремонт балконной плиты

Как утеплить балкон изнутри своими руками в панельном доме

Безрамное остекление балконов

Ремонт ограждения балкона

Размер окна в панельном доме

Различные виды нагрузок

Всякое перекрытие состоит из трех частей:

• верхняя часть, куда входят напольное покрытие, стяжки и утепление, если сверху расположен жилой этаж;
• нижняя часть, состоящая из отделки потолка и подвесных элементов, если снизу тоже жилое помещение;
• конструкционная часть, которая все это держит в воздухе.

Плиты перекрытия весят очень много, поэтому их нужно устанавливать только с помощью крана.

Плита перекрытия является конструкционной частью. Верхняя и нижняя часть, то есть отделка пола и потолка создает нагрузку, которую называют постоянной статической. К этой нагрузке относятся все подвешенные к перекрытию элементы – подвесные потолки, люстры, боксерские груши, качели. Сюда же относится то, что встанет на перекрытии – перегородки, колонны, ванны и джакузи.

Есть еще так называемая динамическая нагрузка, то есть нагрузка от перемещающихся по перекрытию объектов. Это не только люди, но и их питомцы, ведь сегодня некоторые люди обзаводятся экзотическими домашними любимцами, например, хряками, рысями или даже оленями. Поэтому вопрос о динамической нагрузке важен как никогда.

Помимо этого, нагрузки бывают распределенные и точечные. Например, если к перекрытию подвесить боксерскую грушу в 200 кг, то это будет точечная нагрузка. А если смонтировать подвесной потолок, каркас которого через каждые 50 см крепится подвесами к перекрытию, то это уже распределенная нагрузка.

При расчете точечной и распределенной нагрузки встречаются и более сложные случаи. К примеру, при установке ванны емкостью 500 л нужно учитывать не только распределенную нагрузку, которую создаст вес наполненной ванны на всю площадь опоры (то есть площадь между ножками ванны), но и точечную нагрузку, которую создаст каждая ножка на перекрытие.

Точечная нагрузка с точностью до грамма

Данный вид нагрузки требует особого внимания. Подвеска или нагрузка в одной точке определяет срок службы всей панели.

Некоторые справочники предлагают рассчитывать максимально допустимую точечную нагрузку по следующей формуле: 800 кг/м² × 2 = 1600 кг, то есть 1600 кг можно подвесить или приложить в одной точке. Однако более разумным является расчет точечной нагрузки с использованием коэффициента безопасности.

Для жилых районов это обычно 1-1,2. В результате получается: этот расчет более безопасен, если речь идет о непрерывной, одноточечной нагрузке. Однако помните, что точечную нагрузку лучше размещать ближе к несущим стенам, возле которых усиливается арматура перекрытия.

Виды и особенности пустотных плит

Многопустотные ЖБИ для горизонтальных ограждающих и несущих конструкций по технологии производства бывают такого типа:

• ПК – характеризуется применением опалубочного метода формования, при котором заливка бетона осуществляется в специальные формы, имеющие стандартные размеры.
• ПБ – применяется методика непрерывного безопалубочного формования, при котором получается плита-полуфабрикат большой длины, разрезаемая на элементы заданных габаритов после того, как бетон наберет необходимую прочность.

По толщине ЖБИ подразделяются на такие разновидности:

• Стандартные — ПК и ПБ с толщиной 220 мм.
• Облегченные ПНО (производство осуществляется по опалубочной технологии), 1,6ПБ и 3,1ПБ (производятся по современному безопалубочному методу) с толщиной 160 мм.

Друг от друга плиты ПК и ПБ отличаются такими аспектами:

• Внутреннее армирование – благодаря конструкции армирующего каркаса в изготовленных безопалубочным методом изделиях оказывает возможным резание их под углом от 0 до 180°. Однако лучше всего, если данная процедура будет осуществляться в заводских условиях. Противопоказано разрезание ПК, так как это может стать причиной нарушения несущей способности плиты.
• Конфигурация продольных технологических отверстий – выполненные по опалубочной технологии изделия характеризуются большими и круглыми пустотами, что делает возможным прокладку инженерных коммуникаций внутри них (например, канализационных стояков).
• Качество поверхности – благодаря новой технологии изготовления плиты ПБ обладают идеальной геометрией и более качественной поверхностью без сколов и наплывов. Кроме того, можно позволяет сэкономить на последующих отделочных работах.

Как рассчитать предельно допустимые нагрузки

Дабы определить, какую нагрузку сможет выдержать плита, надо набросать чертёж своего дома, либо квартиры, очень тщательно, ничего не упуская из вида.

После этого нужно высчитать общую тяжесть того, что придётся выдержать конструкции. Сюда обычно включены:

• Гипсобетонные арки.
• Теплоизоляция напольных покрытий.
• Бетонные сжимы.
• Массу конструкции напольного покрытия.

После высчитывания общей массы всего перечисленного, нужно их массу разделить на число штук плит, планируемых для перекрытия. Опорные стенки и подпорки для кровли надо располагать только лишь по фронтонам.

Надо также напомнить, что нижние участки упрочняют, таким образом, дабы вес равномерно распределялся на фронтоны.

Вот и подошли к расчётам нагрузок, которые сможет взять на себя бетонная плита. Чтобы верно всё рассчитать необходимо, знать точно о том, какую массу несёт сама бетонная плита. Для наглядного примера дана плита ПК-66-10-8, очень уважаемая русскими донаторами.

По ГОСТ 9561-91, масса её составляет 1900 кг. Сначала надо посчитать метраж её опорной конструкции: 6 м x 1,5 м = 9 кв. м.

Далее нам важно понять, какую массу может она выдержать. Метраж умножаем на самый большой возможный вес, который идёт на 1 кв

м плоскости: 9 кв. м x 800 кг/кв. м = 7200 кг. Отняв от полученной массы тяжесть плитки, получим: 7200 кг – 1900 кг = 5300 кг.

Чаще всего, люди стремятся к тому, чтоб утеплитель со всеми составляющими, перечисленными выше, имел вес не выше 150 кг/ кв. м.

Следовательно, если 9 кв. м плоскость плиты то: 9 кв. м x 150 кг/ кв. м = 1350 кг.

Отняв 5300 кг от 1350 кг (полученные в предыдущем действии), получаем 3050 кг.

Затем эту цифру нужно пересчитать на 1 кв.м.

С полученной цифрой надо провести расчёты.

Что означает полученная после пересчёта цифра? Полученная цифра будет считаться массой плитки и настила. Наша цифра означает практичную нагрузку, которую она сможет перенести.

По СНиП от 1962 г., не меньше 150 кг/ кв. м из полученного необходимо остаться для последующих добавляемых нагрузок: статических и динамических соответственно.

К примеру, если полученное число будет 333 кг/ кв. м, отнимем от него 150 кг/кв. м. Значит остающиеся 183 кг/ кв. м возможно применить для возведения дополнительных средостений или же частей декора.

Если проведя необходимые расчёты, вы обнаружили, что ваша цифра оказалась больше допустимого значения, стоит подумать об облегчённом варианте конструкции покрытия полов.

Примерный расчет предельной нагрузки на пустотную плиту перекрытия

Для того чтобы самостоятельно рассчитать, какую максимальную нагрузку могут выдерживать плиты перекрытия, которые вы планируете использовать при строительстве, необходимо учесть все моменты. Допустим, что для обустройства перекрытий вы хотите использовать панели 1ПК63.12-8 (то есть, величина расчетной нагрузки, которую выдерживает одно изделие, составляет 800 кг/м²: для дальнейших расчетов обозначим ее буквой Q₀). Рассчитав сумму всех динамических, статических и распределенных нагрузок (от веса самой плиты; от людей и животных, мебели и бытовой техники; от стяжки, утеплителя, финишного напольного покрытия и перегородок), которую обозначаем QΣ, можно определить, какую нагрузку выдерживает ваша конкретная плита

Основной момент, на который надо обратить внимание: в результате всех расчетов (разумеется, с учетом повышающего коэффициента прочности) должно получиться, что QΣ ≤ Q₀

Для того чтобы определить равномерно распределенную нагрузку от собственного веса плиты, необходимо знать ее массу (M). Можно воспользоваться либо величиной массы, указанной в сертификате завода-изготовителя (если его предоставили в месте продажи), либо справочной величиной из таблицы ГОСТ-а, которая составлена для изделий, изготовленных из тяжелых видов бетона со средней плотностью 2500 кг/м³. В нашем случае справочный вес плиты составляет 2400 кг.

Сначала вычисляем площадь плиты: S = L⨯H = 6,3⨯1,2 = 7,56 м². Тогда нагрузка от собственного веса (Q₁) составит: Q₁ = M:S = 2400:7,56 = 317,46 ≈ 318 кг/м².

В некоторых строительных справочниках рекомендуют при расчетах использовать суммарное усредненное значение полезной нагрузки на перекрытие жилых помещений – Q₂=400 кг/м².

Тогда суммарная нагрузка, которую необходимо выдерживать плите перекрытия, составит:

QΣ = Q₁ + Q₂ = 318 + 400 = 718 кг/м² ˂ 800 кг/м², то есть основной момент QΣ ≤ Q₀ соблюден и выбранная плита пригодна для обустройства перекрытий жилых помещений.

Для точных расчетов будут необходимы значения удельной плотности (стяжки, теплоизолятора, финишного покрытия), значение нагрузки от перегородок, вес мебели и бытовой техники и так далее. Нормативные показатели нагрузок (Qн) и коэффициенты надежности (Үн) указаны в соответствующих СНИП-ах.

Виды нагрузок на перекрытия

Бетонная плита сама по себе имеет определенный вес. Если она опирается на две или три стены, то плита должна постоянно выдерживать этот вес, не провисая и не деформируясь. Помимо собственного веса, на плиту действуют статические (постоянные) и динамические (изменяющиеся) нагрузки. Последние вызваны движением людей на верхних этажах, в то время как статические нагрузки действуют на верхний и нижний уровни перекрытия. К ним относятся:

• утепление и шумоизоляция перекрытий;
• стяжка пола и его декоративная отделка;
• конструкция потолка нижележащего этажа;
• перегородки;
• мебель и оборудование;
• подвесные светильники и коммуникации, закрепленные на потолке либо в самой плите;

Статические нагрузки снова делятся на сосредоточенные нагрузки и распределенные нагрузки. Мебель, внутренние стены и раствор создают площадные нагрузки, а тяжелые люстры или гамак, свисающий с потолка, создают точечные нагрузки. К точечным нагрузкам при расчетах применяются повышающие коэффициенты.

Допустимая нагрузка на плиту перекрытия не должна превышать ее несущую способность. При проектировании зданий необходимо выбирать перекрытия с достаточным запасом прочности, чтобы избежать рисков в случае увеличения нагрузки.

Какие существуют виды?

Различные информативные источники, нормативы и строительные правила по- своему трактуют виды механической силы, прилагаемой на панели перекрытий и основание здания. Груз на горизонтальных несущих конструкциях, сформирован из массы стройматериалов, усилий внешних природных влияний, где собраны все возможные воздействия на ЖБ.

Опираясь на подобные основания, действующие силы распределили по показателям времени, которыебывают:

• постоянными, это вес отделки, оборудования, коммуникаций, прилагаемых в период всей эксплуатации;
• временными – от воздействия ветра, снега или перемещения мебели, людского потока.

При проектировании инженер закладывает ЖБ-плиту для конкретного здания, которая способна выдержать нагрузки:

• статистические, возникают при действии на площадь веса от неподвижных предметов, включая перегородки и детали интерьера;
• динамические – силы, действующие периодически из-за перемещения обитателей здания или различных устройств, оборудования.

Груз классифицируют по способу воздействия на панель перекрытия. Нагрузки могут быть распределены:

• равномерно;
• неравномерно;
• точечно, где усилие действует на определенный сектор площади.

После полного сбора нагрузок, полученный результат делят на количество панелей, установленных для перекрытия проемов между стенами. Рассчитывая вес совместно с выбранными материалами, проектировщик сводит к усредненному параметру. Где все предметы не должны быть массой больше 150 кг на 1 м2.

Особое внимание расчетчики уделяют точечной нагрузке

Сосредоточенное распределение сил имеет важное значение, стараются усилия равномерно распределить по площадке, а не разместить в одной точке. Это опасно, так как может произойти обвал всего строения. Это опасно, так как может произойти обвал всего строения

Это опасно, так как может произойти обвал всего строения.

Строительные литературные источники указывают, что бетонная плита или ЖБ может выдержать точечный вес до 1600 кг., но нужно учитывать индивидуальность строения совместно с его коэффициентом надежности.

А распределение точечной нагрузки выполняют так, чтобы она располагалась возле несущих стен, армированных балок, плит. И даже хорошо выполненный расчет опытные специалисты всегда проверяют

Важно предусмотреть максимальную нагрузку на перекрытие

Прежде всего для определения допустимых усилий нужно знать тип плитного материала. Когда этот параметр не известен, обращаются к ГОСТу, в котором имеются данные по ЖБ плитам без учета их собственного веса, где:

• минимальная нагрузка – 300 кгс/м2;
• максимальные усилия равны – 800 кгс/м2.

Когда ведут сбор грузов, которые будут действовать на перекрытие, учитывают марку уложенных плит.

Расчет предельно допустимых нагрузок

Плиты перекрытия могут иметь разные размеры и разную толщину, что влияет на их устойчивость к нагрузкам.

Чтобы узнать, сколько может вынести плита перекрытия, нужно сначала изготовить подробный чертеж дома (или квартиры). Затем следует высчитать общий вес всего, что понесет перекрытие. Сюда входят перегородки из гипсобетона, песочные и керамзитовые утепления полов, цементные стяжки, вес напольных плит или паркетного покрытия. Затем общий вес нагрузки следует поделить на количество плит, которые понесут все это на себе.

Несущие стены и опоры для крыши должны располагаться исключительно по торцам. Надо отметить, что внутренние части армируются так, чтобы нагрузка передавалась на торцы.

Теперь приступаем к общему расчету нагрузки, которую может выдержать плита. Для этого нужно знать ее вес. Возьмем, к примеру, плиту ПК-60-15-8, столь любимую нашими строителями. Согласно ГОСТ 9561-91, вес ее равен 2850 кг.

Для начала высчитаем площадь несущей поверхности плиты: 6 м × 1,5 м = 9 кв.м. Теперь нужно узнать, сколько килограммов нагрузки эта поверхность может вынести. Для этого площадь умножаем на максимально допустимую нагрузку, приходящуюся на 1 кв.м поверхности: 9 кв.м × 800 кг/кв.м = 7200 кг. Вычитаем отсюда вес самой плиты: 7200 кг – 2850 кг = 4350 кг.

После этого подсчитываем, сколько килограммов “съест” утепление полов, стяжка и укладка напольного покрытия. Обычно стараются уложить такое количество утеплителя или цементной стяжки, чтобы оно вместе с напольным покрытием весило не больше 150 кг/кв.м.

Таким образом, при 9 кв.м поверхности плиты она понесет: 9 кв.м × 150 кг/кв.м = 1350 кг. Вычитаем это число из получившейся ранее цифры и получаем: 4350 кг – 1350 кг = 3000 кг , что в пересчете на 1 кв.м дает 333 кг/кв.м.

Что означают эти 333 кг? Поскольку вес самой плиты и напольных покрытий уже вычтен, 333 кг на 1 кв.м – это та полезная нагрузка, которую можно на ней разместить. Согласно СНиП от 1962 года, не менее 150 кг/кв. м из этих 333 кг/кв.м должно быть отведено под будущие привнесенные нагрузки: статическую (мебель и бытовые приборы), и динамическую (люди, их питомцы).

Оставшиеся 183 кг/кв.м могут быть использованы для установки перегородок или каких-либо декоративных элементов. Если вес перегородок превышает рассчитанное значение, следует выбрать более легкое напольное покрытие.

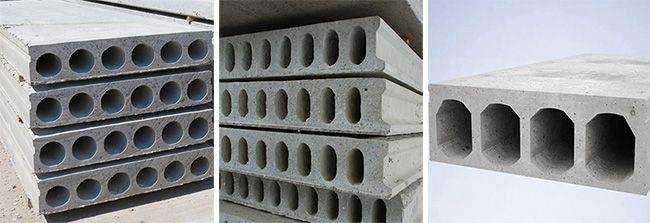

Разновидности пустотных плит перекрытия

Пустотные плиты наиболее широко применяют при обустройстве перекрытий при строительстве жилых домов, общественных и промышленных сооружений. Толщина таких панелей составляет 160, 220, 260 или 300 мм. По типу отверстий (пустот) изделия бывают:

• с круглыми отверстиями;
• с пустотами овальной формы;
• с отверстиями грушевидной формы;
• с формой и размерами пустот, которые регламентируются техусловиями и специальными стандартами.

Самые востребованные на современном строительном рынке – изделия с толщиной 220 мм и отверстиями цилиндрической формы, так как они рассчитаны на значительные нагрузки на каждую пустотную плиту перекрытия, а ГОСТ предусматривает их применение для обустройства перекрытий практически всех типов зданий. Различают три типа таких конструкционных изделий:

• Плиты с цилиндрическими пустотами Ø=159 мм (маркируют символами 1ПК).
• Изделия с круглыми отверстиями Ø=140 мм (2ПК), которые изготавливают только из тяжелых видов бетона.
• Панели с пустотами Ø=127 мм (3ПК).

На заметку! Для малоэтажного индивидуального строительства допустимо применение панелей толщиной 16 см и отверстиями Ø=114 мм. Важный момент, который надо учитывать, выбирая изделие такого типа, уже на этапе проектирования сооружения – максимальная нагрузка, которую выдержит плита.

ОПРЕДЕЛЕНИЕ НАГРУЗОК ОТ ОБОРУДОВАНИЯ, СКЛАДИРУЕМЫХ МАТЕРИАЛОВ И ИЗДЕЛИЙ

3.2.

Нагрузки от оборудования (в том числе трубопроводов, транспортных средств), складируемых материалов и изделий устанавливаются в строительном задании на основании технологических решений, в котором должны быть приведены:

а) возможные на каждом перекрытии и полах на грунте места расположения и габариты опор оборудования, размеры участков складирования и хранения материалов и изделий, места возможного сближения оборудования в процессе эксплуатации или перепланировки;

б) нормативные значения нагрузок и коэффициенты надежности по нагрузке, принимаемые в соответствии с указаниями настоящих норм, для машин с динамическими нагрузками – нормативные значения инерционных сил и коэффициенты надежности по нагрузке для инерционных сил, а также другие необходимые характеристики.

При замене фактических нагрузок на перекрытия эквивалентными равномерно распределенными нагрузками последние следует определять расчетом и назначать дифференцированно для различных конструктивных элементов (плит, второстепенных балок, ригелей, колонн, фундаментов). Принимаемые значения эквивалентных нагрузок должны обеспечивать несущую способность и жесткость элементов конструкций, требуемые по условиям их загружения фактическими нагрузками. Полные нормативные значения эквивалентных равномерно распределенных нагрузок для производственных и складских помещений следует принимая для плит и второстепенных балок не менее 3,0 кПа (300 кгс/м 2 ), для ригелей, колонн и фундаментов – не менее 2,0 кПа (200 кгс/м 2 ).

Учет перспективного увеличения нагрузок от оборудования и складируемых материалов допускается при технико-экономическом обосновании.

3.3.

Нормативное значение веса оборудования, в том числе трубопроводов, следует определять на основании стандартов или каталогов, а для нестандартного оборудования – на основании паспортных данных заводов-изготовителей или рабочих чертежей.

В состав нагрузки от веса оборудования следует включать собственный вес установки или машины (в том числе привода, постоянных приспособлений, опорных устройств, подливок и подбетонок), вес изоляции, заполнителей оборудования, возможных при эксплуатации, наиболее тяжелой обрабатываемой детали, вес транспортируемого груза, соответствующий номинальной грузоподъемности и т. п.

Нагрузки от оборудования на перекрытия и полы на грунтах необходимо принимать в зависимости от условий его размещения и возможного перемещения при эксплуатации. При этом следует предусматривать мероприятия, исключающие необходимость усиления несущих конструкций, связанного с перемещением технологического оборудования во время монтажа или эксплуатации здания.

Число учитываемых одновременно погрузчиков или электрокаров и их размещение на перекрытии при расчете различных элементов следует принимать по строительному заданию на основании технологических решений.

Динамическое воздействие вертикальных нагрузок от погрузчиков и электрокаров допускается учитывать путем умножения нормативных значений статических нагрузок на коэффициент динамичности, равный 1,2.

3.4.

Коэффициент надежности по нагрузкеgt для веса оборудования приведен в табл.

Коэффициент надежности по нагрузке gt

Какие виды нагрузок различают

Каждое перекрытие имеет 3 части:

• Верхняя часть. Сюда входит покрытие пола, стяжка, термоизоляция, если вверху жилое помещение.
• Нижняя часть. Сюда относится потолочная отделка и его навесные части, если внизу жилые комнаты.
• Конструкционная часть. Благодаря ей конструкция целиком держится навесу. Бетонная плита относится к конструкционной части. Обе части конструкции, а также сама потолочная отделка и пол создают определённую тяжесть, называемую статической.

К данной нагрузки можно отнести любые элементы, вешающиеся на перекрытие.

Сюда относятся:

• навесные потолки
• светильники
• детские прыгуньи
• боксёрские мешки
• потолочный вентилятор

Проще говоря, всё то, что можно подвесить. Также мы относим сюда те предметы интерьера, которые стоят на перекрытии: пилоны, напольные бассейны, ванны, душевые кабины и т. п.

Различают ещё динамическую нагрузку. Динамическая нагрузка создаётся двигающимися предметами по поверхности перекрытия. Сюда относят не только живущих тут людей, но и любых домашних питомцев, имеющих вес, и умеющих ходить или ползать. Так как многие люди в последнее время стали заводить необычных домашних питомцев, например карликовых поросят.

Если же мы возьмём для примера навесной потолок, остов которого через каждые 49 см. закрепляется к перекрытию – это будет распределённая нагрузка.

Для этих видов нагрузок имеются определённые, не простые расчёты. Например, возьмём ванну, ёмкостью 400 л., при её установке придётся посчитать не только распределённую нагрузку на перекрытие пола, но и точечную, которую оказывает каждая из ножек ванны.

Так как сама ванна считается рассеянной нагрузкой, тогда как каждая из ножек ванны представляет собой точечную нагрузку. Такие вот имеются виды нагрузок.

Поэтому прежде чем обставлять своё жилище, рассчитайте все цифры допустимых нагрузок.

Допустимая нагрузка на пустотные плиты перекрытия

Допустимая нагрузка на плиты перекрытия пустотные – важнейшая характеристика изделия для строителей и ремонтников. От верного проектирования перекрытия зависит итоговая прочность сооружения. Как читать маркировку, определять допустимый вес и хранить плиты без ущерба устойчивости к нагрузке?

Что означает маркировка плит?

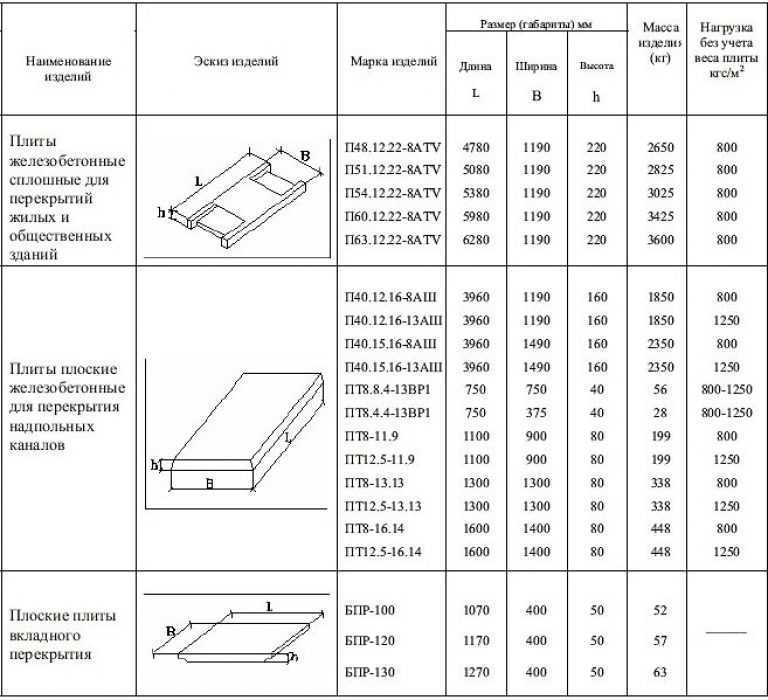

Сортамент плит перекрытия пустотных составлен с учетом их размеров и прочности.

Маркировка начинается с аббревиатуры ПК, то есть «плита круглопустотная», и содержит описание продукции.

Разберем значение цифр на примере названия ПК-30-12-8:

• 30 — длина пустотной плиты перекрытия в дециметрах
• 12 — ширина изделия в дм
• 8 — максимальная нагрузка на 1 дм2 в кг, то есть 800 кг на м2, в которые входит и вес самой плиты

В маркировке цифры округляются, в приведенном примере реальная длина плит перекрытия пустотных составит около 1180 см, а ширина – 1190 см.

Указанные параметры нагрузки используются чаще всего, однако возможны и другие значения – от 500 до 1500 кг на м2. В планировке жилых и офисных помещений стандартная нагрузка на плиты перекрытия пустотные 800 кг/м2, как правило, отвечает эксплуатационным требованиям.

Как рассчитывать допустимую нагрузку

Для проверки, выдержит ли выбранная плита внутренние элементы, вычитают из проектных значений разные виды нагрузок:

• собственную массу изделия на м2
• оформление напольного покрытия (стяжки, утеплители, декор)
• привнесенную статическую нагрузку (мебель, техника)
• динамическую нагрузку (люди, животные)

Сортамент пустотных плит перекрытия содержит множество изделий, нужно рассчитать оптимальное заполнение проема с учетом массы плит и нагрузок.

Пример расчета веса внутренней стены:

800 кг/м2 — 300 кг/м2 (вес конкретной плиты по ГОСТу) — 150 кг/м2 (максимальный вес стяжки, утеплителя и напольного покрытия по СНиП) – 150 кг/м2 (минимальные нормы на привнесенную статическую и динамическую нагрузку) — 200 кг/м2.

Итоговая цифра означает максимально допустимый вес планируемых конструкций. Располагать их следует ближе к торцам плит

Важно помнить, что постоянные статические нагрузки скапливаются и могут привести к прогибу изделия, поэтому лучше не достигать максимума

Правильное хранение плит перекрытия

Чтобы не допустить уменьшения проектной прочности пустотных плит еще до монтажа, следует выполнять основные правила их складирования:

• Укладываются петлями вверх на твердую ровную поверхность, лучше асфальт или щебень, без контакта с землей, на перегородки от 15 см высотой.
• Между плитами в районе петель строго друг под другом – деревянные бруски толщиной 2,5-3 см.
• Высота штабеля – не более 2,5 м
• Сверху накрыть водонепроницаемой пленкой или рубероидом

Точное соблюдение условий хранения плит перекрытия и грамотный монтаж позволят легко выйти на расчетные показатели нагрузок.

Виды балконов способы их креплений

Многие жители многоквартирных домов не знают разницы между балконом и лоджией. На самом деле эти два вида дополнительных помещений имеют одно главное отличие.

Балкон (от слова балка) это отдельно вынесенная за пределы дома конструкция, огороженная парапетом, иногда остекленная. Ширина данных конструкций по СНИПу не может превышать 1,5 метров.

Лоджия с двух сторон ограждена стенами самого дома, под ногами располагается не отдельная армированная балка, а часть общей плиты перекрытия. Эта конструкция намного прочнее других, ее обрушение невозможно, так как это часть перекрытия. Но, тем не менее, нагрузка на лоджию также имеет максимально допустимые пределы.

Особенности монолитной конструкции

1. Использование монолитной конструкции возможно, если работу подъемного крана организовать на строительной площадке сложно. Также он подходит, если в проекте заложены нетрадиционные параметры и необычная архитектура.
2. В результате особой прочности монолитной Монолитное перекрытиеконструкции все элементы приобретают особую жесткость, в отличие от пустотных покрытий.
3. Экономия денег на затраты электроэнергии, сварные работы по созданию стыков и работы по погрузке и разгрузке. Также уменьшаются расходы на приобретение строительных и расходных материалов.
4. Все нужные материалы находятся в свободной продаже на строительных рынках и в магазинах.
5. Материал не будет подвержен процессам гниения и не будет гореть.
6. Нет стыков, благодаря чему повышаются звукоизоляционные свойства здания.
7. Нижняя поверхность получается ровной и гладкой, так как легче будет проводить штукатурные работы.
8. Этот метод возведения зданий дает возможность выполнять такие выносные конструкции, как балконы. При этом их основанием будет единая плита, имеющая межэтажные перекрытия. В результате балкон будет более надежным и прочным.

Но существует и недостаток. Он связан с высокой сложностью работ, если проводить их в холодный период времени. При этом нужный уровень прочности достигается за 28 дней.

Вес обшивки и стеклопакетов на балконе

При проведении остекления и обшивки стен на выносной конструкции нагрузка на балкон не должна превышать допустимые нормы.

При расчете нагрузки учитываем вес обшивки, остекления и осадков

При остеклении можно использовать следующие материалы:

1. Остекление с использованием «холодного» алюминиевого профиля, устанавливаемого на перила (без выноса). Вес данной конструкции составит примерно 14-16 кг на погонный метр.
2. Использование деревянных рам, устанавливаемых на перила даст нагрузку в 16-18 кг на погонный метр.
3. Если остекление производится с выносом профиля, нужно прибавлять к весу алюминиевого или деревянного профилей по 4 кг.
4. Однослойное остекление пластиковыми системами будет весить уже 20-26 кг, в зависимости от того, какой пластик используется.
5. Остекление из «теплого» алюминиевого профиля весит 21-23 кг на погонный метр.

Определившись с типом остекления, нужно подобрать подходящие материалы для обшивки стен

Если максимальная нагрузка не позволяет применять слишком тяжелые материалы, можно обратить внимание на панели из сайдинга. На втором месте по громоздкости гипоскартон, затем можно выбрать ламели или панели ПВХ

Если нагрузка не страшна, то можно использовать для обшивки евровагонку из дерева, МДФ-панели, декоративный камень и даже клинкерную плитку.
