Виды
Имеет немного загнутые внутрь боковинки, а по «спинке» идут 2 продольных канала.
Производители изготавливают планки такой длины, что позволительно сделать расчет и работать без отходов. Размеры таковы:
- длина 2.5-4 метра;
- ширина 6 см – это удобно при монтаже 2-х листов ГКЛ. На 1 лист 3 см и столько же на другой. Стык получается прочным;
- высота боковых частей 27 мм.
Направляющая планка, применимая в создании каркаса на стене под гипсокартон. Это основа всей конструкции. Изделие крепят на пол и потолок, в него вставляют стоечный направляющий, фиксируют дюбель-гвоздями, стоечные крепят в направляющие саморезами, а от стены к профилю идет прямой подвес.
Маркировка направляющего ПН, европейская UW. Он имеет прямую форму без загиба. Длина изделия – 3 метра, ширина 2.7 см, высота боковинок 2.8 см. толщина изделия 0.5 мм.
В продаже есть направляющие с отверстиями для крепежей.
Вспомогательные профили, применяемые для жесткого основания под ГКЛ.
- Угловой – применяют при отделке конструкции. Это защита углов от ударов.
- Маячковые изделия – используют при штукатурке поверхности.

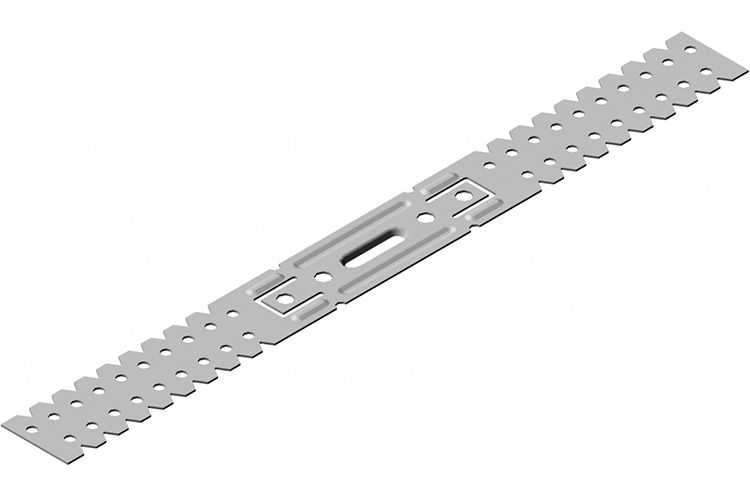

- Прямой подвес – это перфорированная полоска. Её загибают по бокам, а центр крепят к стене. К этому подвесу фиксируют стоечный профиль, также он применим в металлическом каркасе на потолке.
- Соединители. Эти металлические изделия монтируют, когда надо соединить 2 профиля. Предназначены для стоечного, а также потолочного профиля.
- Крабы – монтируют в потолочной конструкции, однако если же создают сложный вертикальный каркас под фигурную гипсокартонную конструкцию, или идет усиление обрешетки для навешивания на стену тяжелых предметов, тогда применяют краб (соединитель).
Для крепления метал-планок и прямых подвесов к черновому основанию применяют дюбель-гвозди.
Саморез как крепеж к черновому основанию не рекомендуют мастера. Он со временем ослабляет всю обрешетку, она расшатывается. Это отрицательно сказывается на готовой ГК-конструкции.
Выбирая металлические изделия для создания каркасной основы под ГКЛ, надо обращать внимание на производителя, его качество, какая толщина металла, есть ли следы коррозии, ровность изделия
Основные критерии выбора профиля
При выборе профиля следует учитывать следующие параметры:
- материал изготовления;
- виды профилей и их типовые размеры;
- толщину профиля;
- производителя.
Материалы изготовления
Профили для крепления гипсокартона могут быть изготовлены:

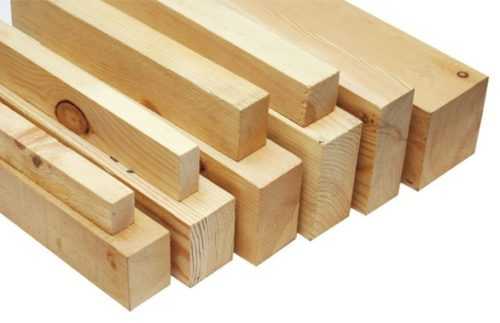

из дерева. Такие крепежные элементы отличаются минимальным сроком эксплуатации, так как сильно подвержены воздействию влаги, разрушающей структуру;
Деревянные профиля для гипсокартона

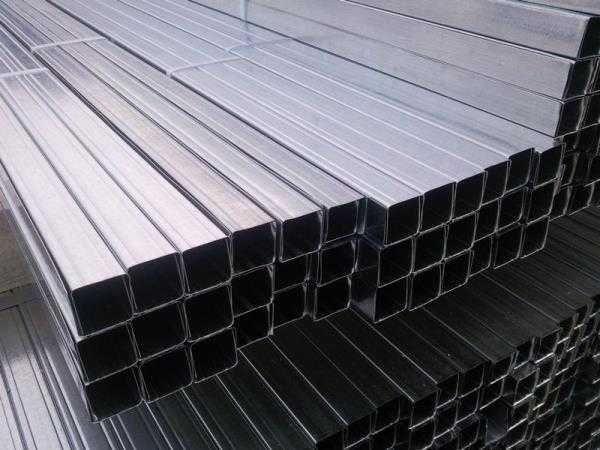

из металла (рисунок выше). Металлический профиль служит более длительный срок. Он не подвержен негативному воздействию влаги, солнца и так далее. Для дополнительной защиты изделий от коррозии профиль изготавливается из алюминия или оцинкованной стали.
Наибольшей популярностью пользуются металлические профили, изготовленные из оцинкованной стали, так как они отличаются повышенной прочностью и более низкой стоимостью.
Разновидности и типовые размеры профилей
В зависимости от предназначения металлопрофиль может быть:
- направляющим (маркируется буквами ПН). Сечение профиля – буква П. Предназначение — сооружение стоек и основных перемычек для перегородок. Направляющий профиль монтируется по периметру каркаса будущей конструкции и устанавливается по периметру дверей и окон;
Основной профиль для каркаса
- стоечный (маркируется буквами ПС). Профиль также имеет сечение в виде буквы П, но по бокам дополняется ребрами жесткости и полочками, что придает устройству более высокую прочность. Закрепляется на направляющие элементы, и именно к этому виду профиля и производится крепление листов гипсокартона;
Устройство для крепления листов гипсокартона
- потолочный (маркируется буквами ПП или ППН). Профиль для потолка также подразделяется на направляющий и стоечный. Основное отличие от предыдущих видов – габаритные размеры, которые существенно меньше вышеописанных видов;
Устройства для сооружения каркаса на потолке
- арочный – специальный профиль для сооружения арок и иных радиусных конструкций.
Профиль для сооружения изогнутых конструкций
- угловой. Представляет собой прямой угол. Используется для корректного оформления углов конструкции из гипсокартона.
Профиль для укрепления углов гипсокартон
Все виды профилей имеют свои типовые размеры, которые представлены в следующей таблице:
| Направляющий профиль | Стоечный профиль | Потолочный профиль | |
| ПП | ППН | ||
| 28х27 мм | 50х50 мм | 60х27 мм | 28х27 мм |
| 50х40 мм | 65х50 мм | — | — |
| 65х40 мм | 75х50 мм | — | — |
| 75х40 мм | 100х50 мм | — | — |
| 100х40 мм | — | — | — |
Подбор размеров профилей осуществляется в зависимости от нагрузки на крепежные элементы. При изготовлении одного каркаса рекомендуется использовать профили одинаковых размеров.
Выбор толщины
Размеры профиля – это не только габаритные размеры, но и толщина металла, примененного для изготовления крепежного элемента.
В продаже можно найти профили по невысокой стоимости, но изготовленные из металла толщиной, 0,2 – 0,4 мм. Такие элементы не рекомендуется использовать при обшивке потолка, стен и сооружении больших по размерам перегородок, так как прочность готовой конструкции будет минимальная.
Специалисты рекомендуют применять профили толщиной 0,5 – 0,6 мм для обшивки потолка и стен, если высота помещения составляет не более 3 м, и 0,6 – 0,8 для перегородок и обшивки помещений с высотой потолков более 3 м.
Выбор производителя
Особое внимание рекомендуется уделить и производителю профиля. Наиболее популярными являются компании:. Knauf
Продукция компании полностью соответствует заявленным параметрам и отличается правильностью геометрических форм, но стоимость строительных материалов достаточно высока;
Knauf. Продукция компании полностью соответствует заявленным параметрам и отличается правильностью геометрических форм, но стоимость строительных материалов достаточно высока;
Профиль с точными размерами и геометрией
Гипрок. Отличительной чертой профилей является рифление поверхности металла, что с одной стороны увеличивает показатель жесткости конструкции, а с другой – не позволяет достичь максимального соприкосновения при соединении отдельных элементов конструкции, что может привести к постепенному «разбалтыванию» и образованию скрипов;
Профиль с рифленой поверхностью
Металлист. Профиля отличаются более низкой стоимостью, но и некоторым несовпадением размеров, что несколько затрудняет сборку каркаса.
Длина и фасовка
Относительно длины направляющий профиль изготавливается с параметрами 3000, 3500 и 4000 мм, которые стандартны и регулируются статьями ТУ, ГОСТ и СНиП относительно качества и технических особенностей строительных материалов, используемых при устройстве конструкций из гипсокартона. По желанию заказчика для выполнения сложных каркасных конфигураций длина достигает 6 и более метров.
Упаковка готовой продукции формата UD производителя Gyproc
Относительно фасовки, потолочный профиль ПН пакуется 2-мя способами:
- Поштучно в упаковке по 8, 12 или 30 шт.;
- В паллетах, объемом по 120, 180 или 2400 шт.
Крепежные элементы
Для фиксации профиля используются дюбели либо саморезы. Их забивают или закручивают в местах пересечения соседних элементов. В качестве крепежных элементов могут выступать:
подвесы, используемые при монтаже потолков. При необходимости их всегда можно согнуть, чтобы получить пластину нужного размера;
Функциональный элемент

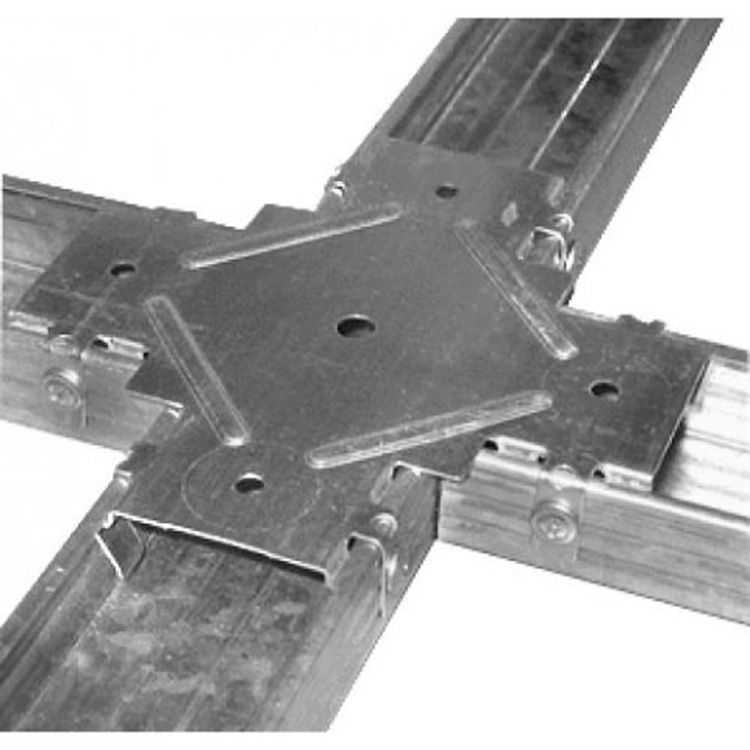

крабы, имеющие характерную крестообразную конфигурацию. С их помощью можно обеспечить жесткое соединение пересекающихся планок;
Сформировать надежное соединение несложно
- двухуровневые кронштейны, актуальные при устройстве многоуровневого потолка;
- угловые скобы, устанавливаемые на торцах элементов конструкции.
Обозначения маркировок
Чтобы вам было понятно, отчего такие маркировки используются на изделиях, мы опишем каждый вид подробно.
Потолочные направляющие профили для гипсокартона – ПН. Как вы понимаете, используются в качестве составляющей каркаса для крепления отделочного материала для потолка.
Направляющий профиль, который крепится к стенам, полу и потолку для возведения перегородки в помещении
- Потолочные основные профили – ПП. Также предназначаются для крепления гипсокартона к потолку. Крепится по периметру помещения, где требуется установить подвесной потолок.
- Стеновые стоечные – ПС. Используются в качестве вертикальных стоек для стен помещений.
Есть еще два вида, которые используются редко, но вам могут пригодиться: угловой и арочный профили.
Как они выглядят, можно посмотреть на фото ниже.
Арочный профиль в качестве основы для круглого подвесного потолка
Разновидности угловых профилей, которые могут вам понадобиться
-
Угловой профиль накладывают поверх листов гипсокартона. Он служит защитой от различных механических повреждений.
Если вы возводите потолок, то угловой элемент располагается по периметру помещения, если же строите стены или перегородки, то его крепят к полу и потолку. -
Арочный профиль требуется для радиусных и любых необычных форм, которые можно сделать из гипсокартона.
С его помощью создают всевозможные элементы на потолках и стенах, облицовывают неровные углы и возводят арки в дверных проемах. Крепится он на обычные саморезы.
Материал каркаса из металлических профилей
Чем хорош выпускаемый материал для гипсокартона? Стандартной универсальностью. Что бы вы ни планировали строить, перегородку, потолок, нишу, везде используются стандартные профили ( о профилях читать тут и тут), стандартные листы гипсокартона, даже стандартные саморезы. Разница лишь в размерах.
Поэтому для любой конструкции из гипсокартона, используется материал из следующего списка (в скобках я показал маркировку профиля по евро стандартам).
Профиль стоечный, маркировка ПС (CW), пример на фото.
Профиль направляющий, маркировка ПН (UW), пример на фото.
Профиль потолочный ПП (CD), пример на фото.
Профиль направляющий потолочный ПНП (UD), пример на фото.
Листы по новой маркировке (в скобках старые обозначения).
- ГСП-А (ГКЛ): простой лист, размер 1200×2500÷4000 мм, толщины 9,5; 12,5,15 мм;
- ГСП-Н2 (ГКВЛ): влагостойкий лист, размер тот же;
- ГСП-DFH3IR (ГКЛУ): лист усиленный.
- ГСП-DF (ГКВО): огнестойкий лист, размер тот же, но нет листов 9,5 мм.
listy gipsokartona
Саморезы для скрепления профилей: типы LN, LB (клопы), FN (последние для потолка П131, П231)
Саморезы для крепления листов ГК к профилю: типы TN, TB, MN.
Замечу, что у других производителей (не КНАУФ), например ГИПРОК, размеры профилей такие же, как у КНАУФ, отличается лишь толщина стали и перфорация на стенках и полке профилей.
Кстати у профилей одна стенка и две полки.
profili gkl
Три типа каркаса
Чтобы понять принцип сборки каркасов для гиспокартона рассмотрим три, наиболее используемых каркаса. Это
- Потолочный каркас;
- Для обшивки стены;
- Для перегородок.
Каркас из металлических профилей для потолка
Не существует универсального каркаса для потолка. Выбор конструкции зависит от расстояния, на которое потолок нужно опустить и от размеров комнаты, где делается потолок.
Вариант 1. На прямых подвесах
Каркас потока на прямых подвесах применяется, если нужно опустить подвесной потолок на минимальное расстояние. Длина прямых подвесов позволяет опустить такой потолок на 125 мм (смотрим фото). Справедливости ради замечу, что есть прямые подвесы 50 и 200 мм, которые используются редко, чаще в деревянных домах.
В данном каркасе используются:
- Профили направляющие (ПН);
- Профили потолочные (ПП);
- Прямые подвесы.

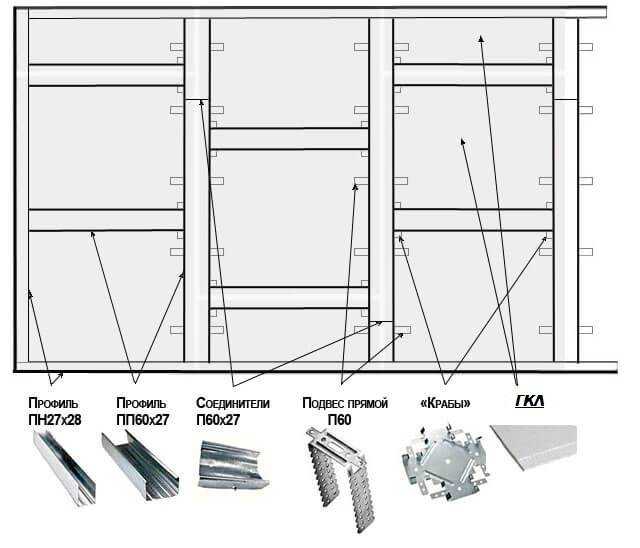

Сам каркас делается по схеме указанной на фото.
Potolok s odnourovnevym soedineniem 7
razmery podvesov dlya gipsokartona 2
Вариант 2. На тягах
Если необходимо опустить подвесной потолок ниже 125 мм, то вместо прямых подвесов используется крепление каркаса на тягах и подвесах. Длина тяги подвеса 125-500 мм.
На тягах наиболее популярна конструкция одноуровневого каркаса, в которой на перекрестье профили скрепляются специальным «крабом». Потолок П113.

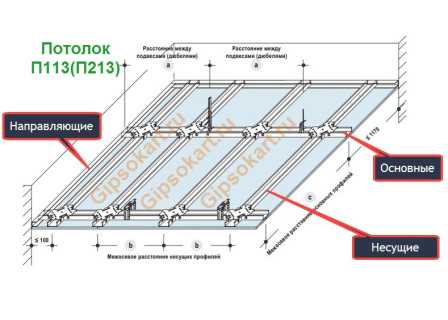

P113 knauf gipsokartru
Tehnicheskiy list P11 Podvesnye potolki
Сам каркас делается по схеме указанной на фото.
Вариант 3. Двухуровневый каркас на тягах
Двухуровневый каркас на тягах требует большего количества профилей, но является более надежным. В этом каркасе профили не нарезаются, а монтируются целиком один поверх другого, создавая два уровня каркаса. Скрепляются профили двух уровней специальным креплением (соединитель профилей двухуровневый).
dvuhurovnevyj karkas potolka

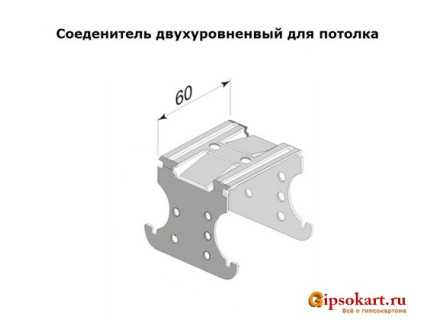

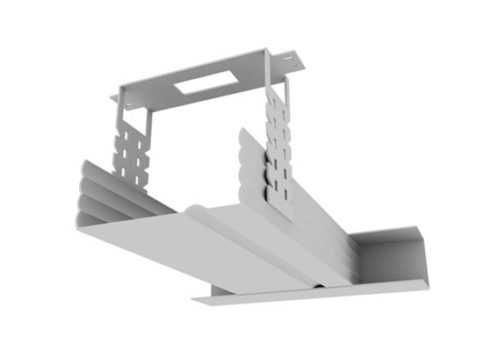

soedenitel profiley dvuhurovnevyj
dvuhurovnevyj karkas potolka na tjagah
potolok na podvesah
Монтаж профилей для гипсокартона Knauf
Профили бренда Knauf не требуют дополнительной защиты от коррозии в местах разрезов. В полках направляющих профилей предусмотрены специальные отверстия для дюбелей, значительно сокращающие время монтажа. Создавать дополнительные отверстия рекомендуется с помощью дрели. Используя профили, можно закрепить не только ГКЛ, но и гипсоволокнистый лист Knauf .
Монтируются направляющие профили вместе с соответствующими по размерам ПС и ПП. Их монтаж значительно облегчается за счет увеличенных размеров полок (40 мм – для направляющих профилей, 50 мм – для стоечных профилей). Вероятность попадания шурупа мимо полки при обшивке гипсокартонными листами практически исключена, даже при монтаже двух слоев обшивки.
Для того чтобы произвести качественную и надежную обшивку стен и потолка с использованием ГКЛ, необходимо лишь правильно подобрать профили. Их длина стандартна: 3, 3,5 или 4 м (длина выбирается, исходя из размера гипсокартонных листов, высоты стен или ширины комнаты). Их глубина также стандартна: 50, 65, 75 или 100. Все профили марки Knauf снабжаются комплектами соединителей, что позволяет производить быстрый и простой монтаж.
Направляющие профили (ПН) производятся с готовыми отверстиями диметром 8 мм в спинке профиля, предназначенными для установки дюбелей, что значительно упрощает монтаж профиля к несущему основанию. При необходимости дополнительные отверстия для установки дюбелей можно просверлить с помощью дрели. Рис. 2. Профили для модульных (кассетных) подвесных потолков компании “Knauf”: а — Т-образный профиль 24×32 (разрез); б — основной профиль 24×32 (длина 3600 мм); в — поперечный профиль 24×28 (длина 1200 мм); г — периметральный профиль (разрез) Стоит ли искать длинные профиля? Большого смысла в этом нет.
Разве что сборка каркаса немного ускорится. Профиля под ГКЛ отлично сращиваются, прочность конструкции при этом не страдает. Только при сборке каркаса надо делать так, чтобы места соединений на соседних стойках не находились на одном уровне. Обычно стыки делают попеременно вверху, затем внизу. Знать какого типа и вида бывают профили для гипсокартона, их размеры недостаточно.
Надо рассчитать количество каждого вида. Считать будет проще, если нарисуете план каркаса на листочке бумаги, подпишите наименования профилей, проставите размеры. Это займет не так много времени, но поможет точнее определиться с количеством.
