Как сделать обрешетку под профнастил: выбор шага, доски, монтаж

Крепление профлиста к обрешетке

Крепление профнастила к обрешетке выполняется специальными кровельными саморезами с уплотнительной резиновой прокладкой. На скате кровли саморез завинчивается в нижнюю волну или трапецию профлиста. Это обеспечивает наиболее плотное прилегание покрытия к обрешетке и сводит к минимуму возможность протечек в месте крепления. В местах крепления конька, он крепится к обрешетке через верхнюю волну профнастила.

Сделав необходимые расчеты и выполнив все приведенные выше рекомендации, вы сможете самостоятельно смонтировать действительно надежную обрешетку для профнастила, которая не потребует каких-либо дополнительных вложений в течение всего срока службы кровельного покрытия.

Подъем и линейные измерения

Как только вы определитесь с уклоном крыши, вы сможете определить размеры подъема и линии.

• Помните, что вы уже должны знать пробег крыши. В ручную вы можете создать пропорцию между фиксированным уклоном крыши (подъем за пробегом, например, 6:12) и фактическим пролетом крыши, чтобы найти недостающее значение (фактический подъем).
• Определив свой подъем и бег, вы можете затем рассчитать измерение линии (гипотенузы треугольника), используя теорему Пифагора.
• Если вы не уверены в своих математических навыках, подрядчик может использовать строительный калькулятор с функцией стропила, чтобы ускорить процесс.

Независимо от длины линии, вы должны учитывать ширину коньковой доски, которая будет проходить между противоположными стропилами. Если ваша коньковая доска — это доска толщиной 5 см, вычтите 0,5 см длины линии из каждого стропила.

Монтаж основания

Как говорилось ранее, конструкция обрешетки под мягкую кровлю может быть однослойной и двухслойной. Рассмотрим подробно установку элементов каждого из этих вариантов. На обрешетку, в свою очередь, будет укладываться подкладочный ковер.

Устройство однослойной обрешетки под мягкую кровлю

Для такого рода конструкции могут использоваться следующие материалы: Щитовые (ФСФ, ОСП-3).

Крепление листовых материалов ведется прямо на лаги стропильной системы в перпендикулярном направлении. Такой монтаж ведется достаточно быстро, так как используются крупноразмерные элементы.

Толщина осб под гибкую черепицу зависит от шага стропильных ног :

• 27 мм – для шага стропил в 1,5м;
• 21 мм – для шага стропил в 1,2м;
• 18 мм – для шага стропил в 0,9м;
• 12 мм – для шага стропил в 0,6м;
• 9мм – для шага стропил меньше 0,6 м;

Соседние элементы укладываются с образованием 2-х мм зазора (если работы ведутся в зимнее время, то его нужно увеличить до 3 мм). Если пренебречь этим правилом, то под воздействием влаги древесные материалы могут набухнуть и вспучиться. Все настилаемые элементы необходимо обработать антисептическими растворами, так как их влагостойкость не идеальна.

При использовании листов ФСФ их закрепление на стропилах выполняется при помощи саморезов или гвоздей, с шагом в 150 мм. Чтобы подобрать подходящую длину крепежных элементов нужно воспользоваться следующей формулой:

  L = h × 2.5;

• L – длина самореза или гвоздя;
• h – толщина фанерного листа.

Установка листов ОСП ведется аналогичным образом. Для осуществления крепления, помимо саморезов, могут использоваться спиральные или кольцевые гвозди. Шаг между ними должен быть равен 150 мм, а в случае применения спиральных элементов его можно увеличить до 300 мм.

ОБРАТИТЕ ВНИМАНИЕ! Саморезы и гвозди нужно вгонять в листовой материал по самую шляпку. Таки образом покрытие будет лучше защищено от воздействия атмосферной влаги

Рассчитать количество черепицы и систему обрешетки вы можете на нашем онлайн калькуляторе

Рассчитать количество черепицы и систему обрешетки вы можете на нашем онлайн калькуляторе.

На последнем этапе ведется укладка подстилающего ковра, на который монтируется мягкая кровля.

Однослойная обрешетка из шпунтованных досок или теса

Основным принципом обустройства такого варианта основания под мягкую кровлю является поперечная укладка штучных деревянных элементов прямо на стропила.

Ширина досок обычно составляет 10-14 см.

Толщина же подбирается в зависимости от шага стропил, так как это расстояние напрямую влияет на требуемое сопротивление досок изгибу.

Закономерность следующая:

• Шаг стропил от 300 до 900 мм – толщина доски 20 мм;
• от 900 до 1200 мм – толщина доски 23 мм;
• от 1200 до 1500 мм – толщина доски 30 мм;
• Для шага в 1500 мм – толщина доски 37 мм;

Монтаж ведется от нижней кромки ската к коньку. При этом элементы должны укладываться строго перпендикулярно лотками вверх (для осуществления движения влаги от дождя по лотку к карнизу).

При воздействии влаги и скачков температур древесина изменяет свои геометрические размеры. Поэтому между торцами досок необходимо устраивать зазор в 3 мм. Крепление производится при помощи гвоздей или саморезов, забиваемых как можно ближе к кромочному краю изделия.

Установка сплошной двухслойной обрешетки

Главным отличием от однослойного основания под мягкую кровлю является наличие нижнего каркаса контробрешетки. Она выполняется из досок (25мм×(100-140)мм) или брусков (30×70мм, 50×50мм), путем их набивания на стропильное основание под прямым углом. Шаг досок контробрешетки должен составлять около 200-300 мм.

Следующим слоем укладывается слой из досок под 45-градусным углом. Между ними, как и при устройстве однослойной конструкции из штучных элементов, устраивается стабилизирующий зазор в 3 мм. Помимо досок можно применять фанеру или листы ОСП, с укладкой слоя утеплителя (для теплого чердака) или без него.

Устройство комбинированной обрешетки по шагам:

• Укладка и закрепление теплоизоляции между стропильными элементами;
• На этой прослойке растягивается гидроизолирующая пленка, которая прибивается к стропилам при помощи брусков контробрешетки (25×30мм). В случае устройства холодного чердака укладка тепли- и гидроизоляции не требуется.
• Осуществляется закрепление листовых материалов с шагом в 300 мм в местах над стропилами, и 150 мм – над брусками контробрешетки.

ОСТОРОЖНО! Древесные материалы должны иметь влажность не более 20%

Разновидности обрешетки под гибкую черепицу

Обрешетка под мягкую кровлю монтируется сплошным покрытием. Существует 2 вида каркасов: однослойный и комбинированный.

Однослойный настил

При монтаже однослойной основы все части обрешетки прибивают по направлению конька к стропильным ногам. Для работы применяют тесаные доски, плиты ОСП или фанерные листы. Разреженный вариант не используют часто, так как мягкое покрытие будет провисать.

Двойной настил

В этом случае сочетается несколько слоев, для изготовления которых можно выбрать разные материалы. Первый из них представляет собой разреженную обрешетку под ОСБ на крышу. Для ее обустройства брусья или доски укладывают вразгон. Второй слой изготавливают из досок, фанеры или полотен ОСБ. Благодаря такой схеме есть возможность формирования теплоизоляционного пирога и вентиляционного зазора. Такая конструкция больше подходит для современных гибких кровельных материалов.

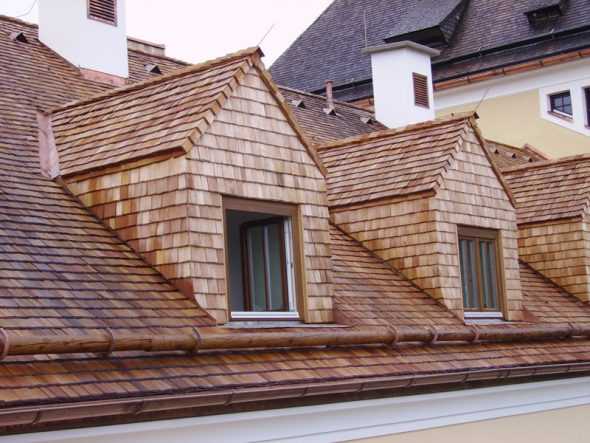

Особенности деревянной кровли

Современная строительная индустрия постоянно представляет новые материалы, но натуральное дерево на протяжении многих лет всё так же остаётся популярным и востребованным. Наши предки использовали его не только для возведения домов, но и для покрытия кровли.

Сейчас деревянная кровля снова приобрела широкую популярность. Она отлично обеспечивает влаго- и теплозащиту дома, выгодно выделяет его на фоне остальных зданий. Наличие деревянной крыши указывает на достаток и изысканный вкус хозяина дома.

Деревянная кровля обеспечивает надёжную влаго- и теплозащиту дома, а также имеет красивый внешний вид

Преимущества и недостатки

Если сравнивать деревянную кровлю с современными материалами, то перед ними она имеет такие преимущества:

• универсальность. Она может монтироваться на любых зданиях (жилые дома, подсобные помещения, декоративные домики и т. д.) и укладываться на любой тип крыши. Деревянная кровля отлично повторяет все изгибы;

• большой срок службы. Если используется качественный материал и он был правильно уложен, то срок службы деревянного покрытия составляет 50 и более лет;
• красивый внешний вид. Дом с такой крышей всегда будет выгодно выделяться на фоне других зданий;
• надёжность фиксации. Деревянная кровля отлично противостоит порывам ветра и хорошо переносит как жаркую, так и морозную погоду;
• хорошая шумоизоляция. В доме с такой крышей не будет слышен шум дождя;
• не требует создания серьёзной системы паро- и влагоизоляции. Это связано с тем, что под натуральной древесиной конденсат не скапливается;
• не требует устройства дополнительной вентиляционной системы. Деревянное покрытие само обеспечивает необходимую циркуляцию воздуха. Достаточно оставить отверстия под коньком и в районе свесов;
• не накапливает статическое электричество;
• сравнительно небольшой вес деревянной кровли позволяет создавать под неё простые стропильные системы. Не надо также усиливать стены и фундамент здания;
• для транспортировки не надо использовать спецтехнику. При желании доставить и разгрузить такой кровельный материал можно самостоятельно;

• не требует использования доборных элементов;

• удобно проводить ремонт. При повреждении отдельных участков их можно легко заменить, при этом не надо полностью разбирать всю кровлю.

Несмотря на такое количество преимуществ, имеет деревянная кровля и некоторые недостатки:

• сложность изготовления кровельного материала;
• высокая стоимость;
• сравнительно низкая пожаробезопасность.

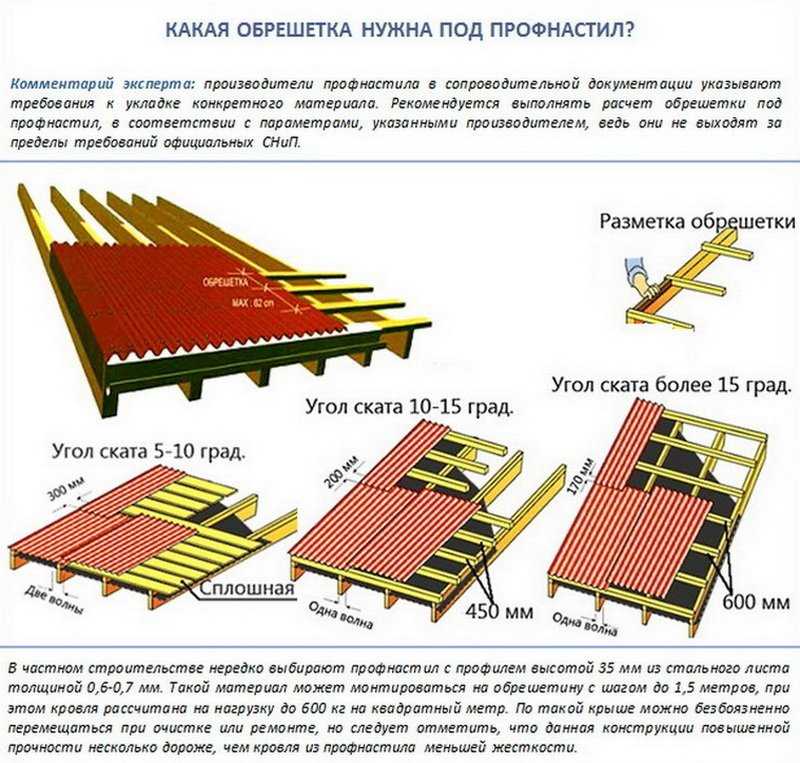

Расчет и монтаж обрешетки под профнастил

Обрешетка может выполняться из дерева, железобетонных плит либо из металла. При этом металлическая обрешетка под профнастил применяется в случае использования листов толщиной более 0,7 мм на кровлях с минимальным уклоном скатов. Прежде чем приступить к составлению расчетов, стоит определиться с маркой используемого материала, а также распланировать уклон кровли для профнастила

Кроме того, во внимание необходимо брать ветровые и снеговые нагрузки, которые наблюдаются в конкретном регионе. Посмотреть коэффициент можно в специальных таблицах, которые имеются в свободном доступе на интернет-ресурсах. Правило будет действовать следующее: чем сильнее, чаще ветер и больше осадков, тем меньше шаг обрешетки под профнастил

Правило будет действовать следующее: чем сильнее, чаще ветер и больше осадков, тем меньше шаг обрешетки под профнастил.

Каждый пользователь, планирующий самостоятельный монтаж профилированных листов, должен понимать, что обрешетка – это лишь верхний элемент кровельного пирога, к которому и производится непосредственное крепление декоративно-защитного покрытия крыши. Для фиксации самой обрешетки необходимо произвести монтаж конробрешетки, которая выполняется из доски толщиной 3-4 см. Последовательность монтажа следующая:

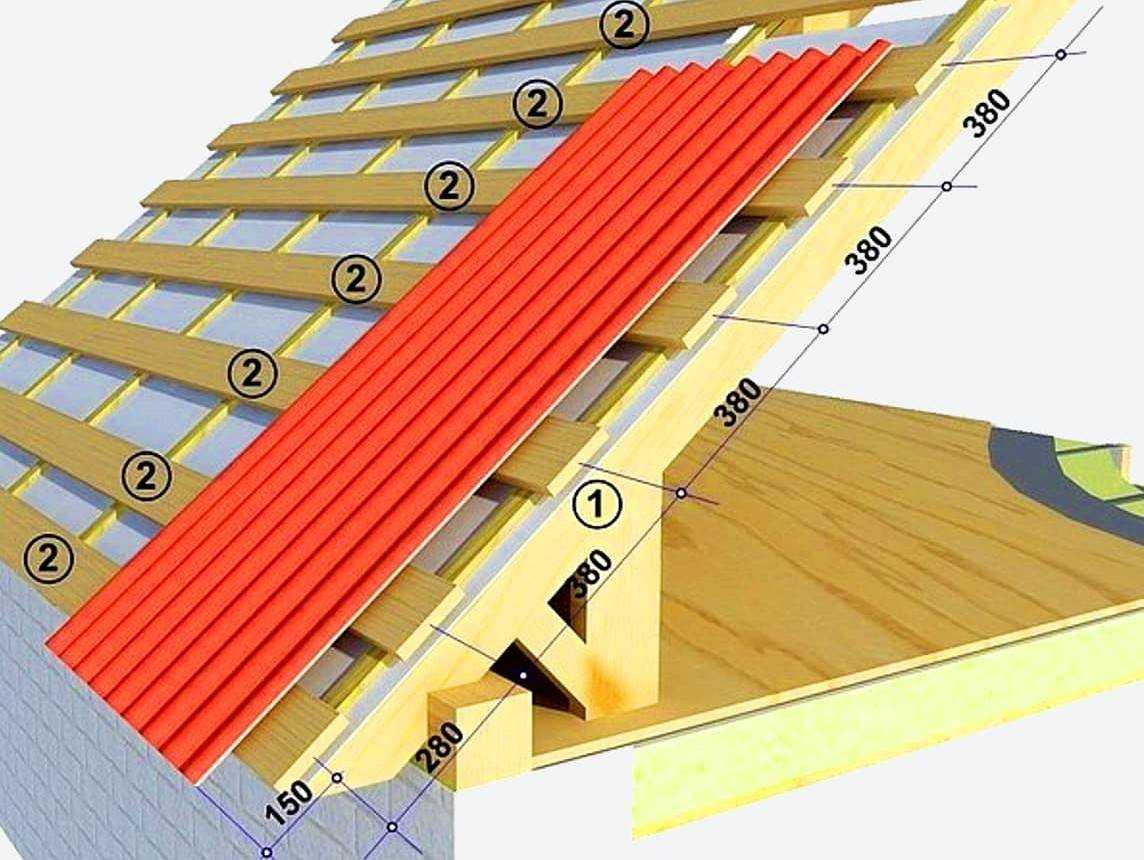

• на стропильную систему стелется пароизоляционный материал;
• вдоль стропильных ног набивается брус контробрешетки;
• поперек контробрешетки монтируется обрешетка из бруса с квадратным сечением в 5 на 5 см или доски с толщиной от 30 на 100 с выбранным заранее шагом.

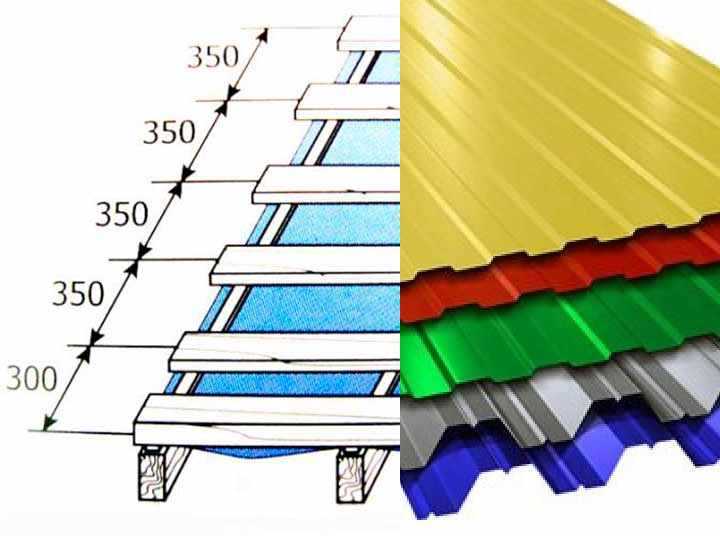

Чтобы основание для профилированного настила получилось максимально прочным и долговечным, стоит внимательно изучить технические требования из ГОСТов предъявляемые к обрешетке, а также другие регламентирующие документы

Важное правило, которого следует придерживаться в обязательном порядке – это применение антисептической, антипиренной и гидрофобизирующей обработок. Стоит иметь в виду, что обрешетка под профлист в местах соединения стропильных ног, в районе конька, в местах прохода вентиляционных труб, дымохода и мансардных окон должна быть двойной, именно такой подход обеспечит дополнительную герметичность кровли

Для расчета требуемого пиломатериала следует брать во внимание такие размеры, как ширина и длина скатов, а также планируемый шаг монтажа досок. Кроме того, к конечному результату стоит добавить 10% запас, который обязательно образуется при подрезе материала. Видео по теме:

Видео по теме:

Кровля из профнастила, смонтированная по всем правилам, прослужит много десятилетий и при этом на протяжении всего эксплуатационного периода сохранит свои прочностные и эстетические характеристики.

Кровельные работы

Правила монтажа профлиста

Инструкция по креплению профилированных металлических листов на обрешетку из доски, фанеры или бруса приводится ниже. Желательно следовать этим рекомендациям как можно точнее, поскольку от этого зависит, насколько герметичной получится кровля

Самая популярная схема укладки профлиста

Основным фактором, определяющим последовательность наших действий, будет размер материала. Технология изготовления профнастила позволяет изготовить детали, ширина которых равна ширине кровли, так что стыковать листы не придется.

Если же мы будем работать с профлистами стандартного размера, то монтаж нужно проводить по такому алгоритму:

1. Укладку листов начинаем с нижней части ската кровли. Как правило, выбирается нижний левый угол, поскольку так мы получаем возможность оптимально перекрывать капиллярные канавки соседних листов.

Процесс монтажа

2. Лист кровельного материала укладываем на обрешетку с учетом фронтонного выступа и карнизного свеса, выравниваем и фиксируем одним саморезом.

3. Затем укладываем еще два-три листа по горизонтали, каждый из которых тоже закрепляем одним саморезом – исключительно чтобы они не упали. При укладке листов обязательно делаем нахлест крайней левой волны на крайнюю правую волну уже установленной детали.

Для крепления используем шуруповерт с возможностью обратного хода

4. Затем окончательно выравниваем все детали и приступаем к их фиксации. Для крепления используем саморезы с буром, шестигранной головкой и неопреновыми шайбами-прокладками. При затягивании крепежа происходит самовулканизация прокладки, за счет чего обеспечивается герметичность в месте перфорации металла.

Крепим саморезы правильно!

Саморезы закручиваем в нижнюю часть каждой второй волны, по самому же листу крепеж распределяется в шахматном порядке (4 – 12 шт. на м2)

При этом крайне важно контролировать силу затягивания: шляпка должна плотно прижать эластичную шайбу к металлу, но при этом не прогнуть его.

Самый распространенный вариант оформления нахлеста

6. Место нахлеста также фиксируем саморезами. Желательно использовать длинный крепеж, который достанет через волну до деревянного основания, но если такого нет – можно ограничиться обычным соединением.

Узлы примыкания и другие элементы кровли

После того как скат будет накрыт профнастилом, приступаем к монтажу дополнительных деталей:

Схема крепления торцевой планки

1. Вдоль фронтона устанавливаем торцевую планку, которая должна накрыть одну волну листа, находящегося с краю. Крепится планка и к доске на торце обрешетки, и к профнастилу.

Так монтируется коньковая планка

2. Сверху устанавливаем конек, который доложен заходить на оба ската. Конек опираем на доску, установленную на ребро и фиксируем саморезами. Для минимизации теплопотерь вдоль конька прокладываем универсальный уплотнитель.

Вариант оформления узла примыкания

3. В стыки плоскостей ставим верхние ендовы.
4. Все места стыка профлиста с вертикальными поверхностями накрываем планками примыкания. В месте контакта планки и профлиста укладываем полосу уплотнительного материала. Крепить планку примыкания к профнастилу лучше всего длинным саморезом — он достает до обрешётки и жестко фиксирует всю конструкцию.

Примерно так выглядит результат, если мы все сделали правильно

Особенности профнастила

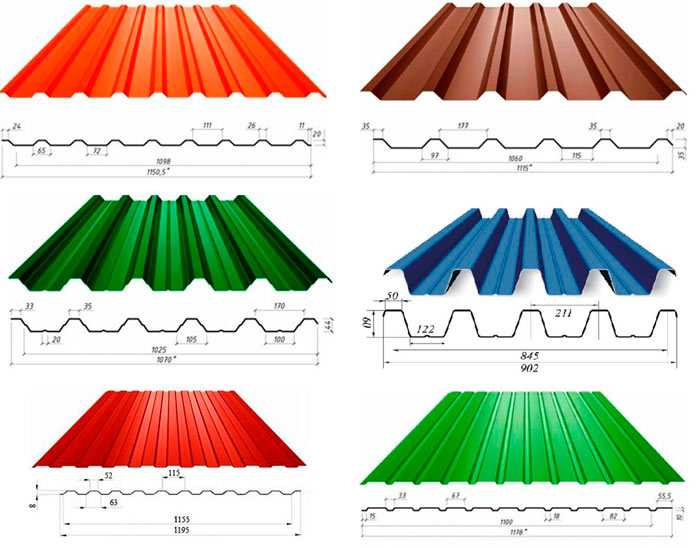

Профилированное металлическое кровельное покрытие выпускается с различными вариантами профиля. Кроме того, изделие может отличаться не только геометрией волны, то есть формой и высотой гофры, расстоянием между волнами, но и такими параметрами, как монтажная ширина, материал изготовления, толщина листа, качество антикоррозийного покрытия и наличие различных декоративных полимерных слоев. Чтобы точно знать, какими свойствами обладает приобретаемый профнастил, достаточно взглянуть на его маркировку. Пользователям следует знать, что изделие выпускается в трех основных модификациях:

1. Несущий (маркируется литерой Н).
2. Стеновой (С).
3. Комбинированный или универсальный (НС).

Материал может отличаться своим предназначением, например, изделие может использоваться:

• для монтажа кровельной системы;
• для устройства межэтажных перекрытий;
• для отделки фасадов;
• для изготовления стеновых перегородок;
• для установки в качестве ограждающих конструкций и так далее.

Потребители, планирующие сделать кровлю самостоятельно, должны разбираться в назначении выбираемой продукции. Маркируется материал буквенно-цифровым обозначением. Цифры в маркировке означают высоту профиля, толщину листа, монтажную ширину и длину материала в мм.

Обрешетка для рулонных материалов

Как было сказано выше, рулонные материалы предполагают наличие сплошной обрешетки в системе кровли.

Материалом здесь выступает доска для обрешетки крыши, лучше всего шпунтованная. Доски первого слоя монтируются по принципу в разрядку, а уже во втором укладываются плотно друг к другу.

Чтобы оборудовать второй слой обрешетки, необходимо применять рейки из дерева, которые должны быть уложены под углом в 45 градусов относительно первого слоя.

Нормы оборудования обрешетки в этом случае следующие:

• строительные доски следует обработать антисептиком;
• после укладки нужно удостовериться, что доски нигде не провисают, нет бугров и выделяющихся шляпок гвоздей;
• хорошо выполненная обрешетка должна выдерживать вес проходящего по ней человека;
• для устройства настила применяются доски, имеющие ширину 100 – 150 миллиметров и толщину минимум 250 миллиметров. Доски с большими параметрами использовать не рекомендуется;
• категорически запрещается обустраивать обрешетку недостаточно высушенными досками;
• будет правильно, если стыки досок на стропильных ногах будут располагаться в шахматном порядке;
• вбивать гвозди нужно по краям досок, при этом их шляпки должны глубоко уходить в древесину.

Основные требования к обрешетке

Почти во всех случаях монтажа используется деревянная обрешетка, к которой предъявляются следующие требования:

• брус/доска/фанера/листовые материалы должны быть качественными, ровными (лучше калиброванными), не пораженными грибком или вредителями, сухими;
• используется пиломатериал качеством не ниже второго сорта, лучше обрезной. Необрезную доску допустимо применять только для разреженной обрешетки, но и в этом случае кромки необходимо стесывать до чистой древесины (удаляется кора, луб, рыхлые поверхностные слои);
• при использовании жердей или тонкого бревна подбираются элементы максимально ровные, с одинаковым диаметром, высушенные, без признаков растрескивания и коробления;
• для увеличения долговечности конструкции необходимо обработать пиломатериалы антисептиком, удобно использовать комплексные пропитки с огнезащитными свойствами;
• торцы досок (на завершении или пересечении скатов) скругляются и зачищаются за заусенцев, шероховатостей, заломов – в противном случае выступающие фрагменты могут повредить покрытие;
• нормальной толщиной доски/бруса считается 20…40 мм, в зависимости от планируемой нагрузки. Ширина доски/бруса – 50…140 мм, более широкие пиломатериалы обычно не используют, поскольку велик риск коробления и разрушения кровельного материала в результате.

Важно: проверить достаточность сечения бруса/доски/жерди можно весом человека. Прогиб обрешетки под нагрузкой от веса рабочего средней комплекции (до 75…80 кг) говорит о недостаточной жесткости пиломатериалов

В этом случае необходимо усилить обрешетку.

Достаточно часто используется металлическая обрешетка под металлочерепицу. Металлический профиль, называемый также «шляпным», монтируется поверх металлической же стропильной системы.

Ознакомиться с видами кровельных материалов можно тут.

Соответствующая марка профиля выбирается, исходя из расчетной нагрузки на кровлю, и примерного расстояния между планками обрешетки.

Ниже показан пример монтажа кровли из металлочерепицы на базе стропильной системы из П-образного и обрешетки из «шляпного» профиля.

Обрешетка для профнастила — особенности монтажа

Монтаж обрешетки под профнастил имеет свои особенности, которые регламентируются строительными нормами. Перед строительством их необходимо изучить в обязательном порядке, поскольку ознакомившись с этими нормативами, вы будете знать, как сделать обрешетку под профнастил надежной и долговечной.

Так, согласно требованиям строительных норм, все деревянные конструкции кровли должны подвергаться антисептической обработке

Особенно это важно для обрешетки. Если стропильная система располагается в вентилируемом подкровельном пространстве и, к тому же, дополнительно защищена гидроизоляцией, то обрешетка под кровельный профнастил отделена от окружающего воздуха только самим профилированным листом. Кроме того, в подкровельном вентиляционном зазоре постоянно циркулирует влажный наружный воздух

Кроме того, в подкровельном вентиляционном зазоре постоянно циркулирует влажный наружный воздух

Поэтому антисептической обработке деревянных конструкций обрешетки нужно уделять особое внимание

Это тем более важно в связи с тем, что обрешетка кровли под профнастил недоступна для осмотра при невозможно периодических ревизиях стропильной системы. Изнутри она закрыта слоем пароизоляции и утеплителя, а снаружи — профлистом. Поэтому увидеть можно будет только результаты ее разрушения от воздействия влаги

При этом устранение таких последствий потребует дорогостоящего капитального ремонта крыши

Поэтому увидеть можно будет только результаты ее разрушения от воздействия влаги. При этом устранение таких последствий потребует дорогостоящего капитального ремонта крыши.

Важно также учитывать особенности установки обрешетки в районе конька крыши, на карнизах, фронтонах и местах примыканий к проходам через кровлю дымовых и вентиляционных каналов

В верхней точке крыши, в месте соединения стропильных ног, доски обрешетки для профлиста прибиваются вплотную друг к другу. В местах проходов дымовых и вентиляционных труб устанавливаются дополнительные доски или бруски. К ним уже крепятся фартуки, обеспечивающие дополнительную герметичность кровли в этих местах.

Перед тем, как делать обрешетку под профнастил на фронтонах и карнизных свесах, в обязательном порядке необходимо подготовить и установить, так называемые, ветровые доски. Они усиливают обрешетку и защищают кровлю от возможного отрыва при сильных порывах ветра. Ветровые доски должны быть толще досок остальной обрешетки.

Приступая к установке обрешетки необходимо помнить, что для ее крепления нужно использовать гвозди, длина которых в 3 раза больше толщины доски или бруса обрешетки. Только в этом случае места крепления гарантированно выдержат любые ветровые нагрузки.

Обрешетка: назначение и особенности

Крыша как часть конструкции играет двоякую роль — защищает жилые помещения от погодных капризов, одновременно являясь важным декоративным элементом. Строительный рынок предлагает широкий спектр кровельных материалов, одинаково хорошо справляющихся с этими двумя задачами. Чтобы покрытие кровли лежало правильно и надежно, выполняется большая предварительная работа по подготовке основания; одной из важных его частей является обрешетка.

Обрешеткой принято называть конструкцию, которая монтируется поверх стропил (основной, несущей системы крыши) и характеризуется следующими свойствами:

• Укрепляет конструкцию крыши, распределяя нагрузку от материала кровли и продлевая тем самым срок эксплуатации.
• Может иметь вид решетки из пиломатериалов (уложенных различными способами в разряд) или сплошного настила, конструкция задается типом кровельного материала.

Способы обустройстваИсточник legkovmeste.ru

• Сплошная обрешетка в обязательном порядке нужна на тех участках стропильной конструкции, на которые выпадает максимальная (или, в зимний сезон, дополнительная) нагрузка. Как правило, усиление требуется карнизным свесам, ендовам, коньку и остальным местам стыковки скатов.
• Усиленная обрешетка рекомендуется в местах крепления снегозадержателей, лестницы, солнечных батарей.
• Изготавливается из доски (желательно обрезной и шпунтованной), бруса, плитных материалов или качественной фанеры. В последние годы получила распространение вентилируемая металлическая обрешетка профильного типа (специальные тонкостенные прогоны с отверстиями).
• Обрешетку кровли следует отличать от контробрешетки. Функция последней — формирование вентилирующего зазора для слоя гидроизоляции. Контробрешетку набивают на стропила, защищенные гидробарьерным материалом.

Кровля с контробрешеткойИсточник superarch.ru

Расчет и монтаж обрешетки под профнастил

Обрешетка может выполняться из дерева, железобетонных плит либо из металла. При этом металлическая обрешетка под профнастил применяется в случае использования листов толщиной более 0,7 мм на кровлях с минимальным уклоном скатов. Прежде чем приступить к составлению расчетов, стоит определиться с маркой используемого материала, а также распланировать уклон кровли для профнастила

Кроме того, во внимание необходимо брать ветровые и снеговые нагрузки, которые наблюдаются в конкретном регионе. Посмотреть коэффициент можно в специальных таблицах, которые имеются в свободном доступе на интернет-ресурсах

Правило будет действовать следующее: чем сильнее, чаще ветер и больше осадков, тем меньше шаг обрешетки под профнастил.

Каждый пользователь, планирующий самостоятельный монтаж профилированных листов, должен понимать, что обрешетка – это лишь верхний элемент кровельного пирога, к которому и производится непосредственное крепление декоративно-защитного покрытия крыши. Для фиксации самой обрешетки необходимо произвести монтаж конробрешетки, которая выполняется из доски толщиной 3-4 см. Последовательность монтажа следующая:

• на стропильную систему стелется пароизоляционный материал;
• вдоль стропильных ног набивается брус контробрешетки;
• поперек контробрешетки монтируется обрешетка из бруса с квадратным сечением в 5 на 5 см или доски с толщиной от 30 на 100 с выбранным заранее шагом.

Чтобы основание для профилированного настила получилось максимально прочным и долговечным, стоит внимательно изучить технические требования из ГОСТов предъявляемые к обрешетке, а также другие регламентирующие документы

Важное правило, которого следует придерживаться в обязательном порядке – это применение антисептической, антипиренной и гидрофобизирующей обработок. Стоит иметь в виду, что обрешетка под профлист в местах соединения стропильных ног, в районе конька, в местах прохода вентиляционных труб, дымохода и мансардных окон должна быть двойной, именно такой подход обеспечит дополнительную герметичность кровли

Для расчета требуемого пиломатериала следует брать во внимание такие размеры, как ширина и длина скатов, а также планируемый шаг монтажа досок. Кроме того, к конечному результату стоит добавить 10% запас, который обязательно образуется при подрезе материала

Видео по теме:

Кровля из профнастила, смонтированная по всем правилам, прослужит много десятилетий и при этом на протяжении всего эксплуатационного периода сохранит свои прочностные и эстетические характеристики.

8.6 Кровля

8.6.1 Кровля должна обеспечивать защиту конструкций крыши и дома от проникания дождевой, талой воды и снега. В ендовах и местах примыкания кровли к другим конструкциям дома с этой целью дополнительно должны устанавливаться водоотводящие фартуки и сливы.

8.6.2 Материал кровли, ее состав и устройство должны соответствовать требованиям СНиП II-26 и дополнительным требованиям настоящего Свода правил.

8.6.3 Для устройства водоотводящих фартуков и сливов могут использоваться рулонные кровельные материалы, а также листы из оцинкованной стали толщиной не менее 0,30 мм, меди толщиной не менее 0,40 мм, алюминиевых сплавов толщиной не менее 0,50 мм.

8.6.4 Кровельные материалы должны укладываться в соответствии со строительными нормами и правилами, а также инструкциями, разработанными изготовителями материалов. При этом должны выполняться следующие дополнительные требования:

— при укладке битумных плиток на крышах с уклоном 1:3 и более нахлест верхних плиток на нижние должен быть не менее половины размера плитки по скату;

— при укладке битумных плиток на крышах с уклоном менее 1:3 нахлест верхних плиток на нижние должен быть не менее двух третей размера плитки по скату;

— гвозди или крепежные скобки, прикрепляющие битумные плитки к кровельному настилу, должны быть накрыты верхним рядом плиток;

— кровля из рулонных материалов должна состоять не менее чем из трех слоев, наклеенных на битумной мастике;

— кровля из рулонных материалов, укладываемая на сплошной настил из материалов на основе древесины, должна иметь дополнительный нижний слой из пергамина, уложенного насухо (без приклейки) на всю площадь настила так, чтобы нахлесты всех краев полотнищ пергамина составляли не менее 50 мм; дополнительный слой пергамина под многослойной кровлей можно не укладывать, если в местах соединения плит настила используется герметизирующая лента, а поверхность грунтуется битумом;

— кровля из асбестоцементных волнистых листов укладывается на обрешетку из деревянных брусков сечением не менее 60х60 мм, расположенных с шагом не более 400 мм;

— покрытие из металлических (плоских и профилированных), полиэфирных листов и листов из поливинилхлорида укладывается на обрешетку из деревянных брусков сечением не менее 38х38 мм, расположенных с шагом не более 250 мм.

8.6.5 Гвозди и крепежные скобки

8.6.5.1 Гвозди, применяемые для крепления кровельных покрытий к настилу из пиломатериалов, должны быть изготовлены из коррозионно-стойкого металла или оцинкованы горячим способом.

8.6.5.2 Гвозди должны иметь достаточную длину, чтобы проникать в настил не менее чем на 12 мм, но не проходить его насквозь.

8.6.5.3 Гвозди для крепления кровли из битумных рулонных материалов и битумных плиток должны иметь диаметр не менее 10 мм, а головки — не менее 3 мм.

8.6.5.4 Скобки для крепления битумных плиток и рулонных материалов к настилу из фанеры должны быть коррозионно-стойкими и забиваться так, чтобы наружная часть скобки была направлена параллельно карнизу. Скобки должны иметь длину забиваемой части не менее 20 мм, толщину — не менее 1,6 мм, ширину — 25 или 11 мм.
