Энергосберегающий стеклопакет
Несмотря на высокие эксплуатационные качества двух и трехкамерных стеклопакетов, которые полностью соответствуют действующим нормативам в плане теплосбережения и звукоизоляции, производители оконных конструкций проводят постоянную работу по их совершенствованию и улучшению. В результате современных исследований и разработок в этой области появились энергосберегающие стеклопакеты.
Они отличаются от обычных двухкамерных тем, что их конструкция предусматривает:
- использование специальных энергосберегающих стекол. Эффект повышения теплоизоляционных свойств стекла достигается путем нанесения на его поверхность специального напыления. Оно экологически безопасно и обладает свойство отражения тепла, идущего из помещения обратно. При этом покрытие не препятствует проникновению в комнату солнечного света. Напыление может быть нанесено на одно или несколько стекол, в зависимости от его видов и особенностей конструкции;
- заполнение камер не обычным воздухом, а инертным газом – чаще всего аргоном, несколько реже – криптоном. Они обладают более высокими теплоизоляционными свойствами, по сравнению с воздухом.
Эффективность энергосберегающих пакетов зависит от количества камер, толщины стекол и зазора между ними, но, в любом случае, их использование позволяет значительно сократить потери тепла, что является немаловажным достоинством в современных условиях высоких цен на энергоносители.
Рис. 4. Принцип действия энергосберегающего стеклопакета.
Что это такое?
Данный материал представляет собой стеклопакет с особым многослойным напылением. Его наносят на поверхность стекла в процессе глубоковакуумной магнетронной обработки. При этом покрытие получается полностью экологически чистым. Главным функциональным слоем становится высокоселективное серебро. Стеклопакеты, созданные по такой технологии, помогают существенно сократить проникновение солнечного излучения в помещение офиса или квартиры.
При этом пропускная способность света остается на высшем уровне. Кроме того, использование таких окон дает возможность снизить расходы на отопление и кондиционирование пространства, поскольку они обладают усовершенствованной теплоизоляцией. В связи с этим циркуляция холодного воздуха в стеклопакете сокращается, исключается возможность образования конденсата на внутреннем стекле в холодное время года. При влажной и жаркой погоде на внешнем стекле тоже не появится конденсат.
Мультифункциональные стеклопакеты позволяют эффективно поддерживать оптимальный микроклимат в помещении. Они становятся своеобразным зеркалом, которое отражает тепло и свет в обе стороны. За счет этого свойства стекло отлично работает в морозы и жару без ущерба для пропускной способности света. Многофункциональный стеклопакет способствует экономии на электричестве. Ведь теплопотери будут минимальными, вам не придется тратить средства на дополнительный обогрев пространства. Именно по этим параметрам можно отличить многофункциональный стеклопакет от обычного.
Реальность и мифы энергосберегающих окон
Н.А.Мурашко, представитель компании Guardian в Украине и Молдове
Хотя в целом уровень информированности покупателей окон растет, сегодня мы по-прежнему слышим вопросы от них: «Какие окна лучше- Rehau или КBE?», «Что лучше -двухкамерный стеклопакет или однокамерный с энергосберегающим стеклом ?», «Аргон «уходит» из стеклопакета?», «Аргон взрывается?». Постараемся дать ответы на эти и другие наиболее часто задаваемые заказчиками вопросы.
Начнем с того, что каждый желающий установить или заменить окна должен для себя понять: что он желает получить от окна?
просто закрыть проем подешевле или поставить окно, по виду похожее на окно соседа. Отметим, что ориентатиця на самую низкую цену, не обращая внимания ни на что более, обеспечит Вам очень высокую вероятность возникновения постоянных проблем с данным окном;
сделать окно правильно один раз и надолго
При таком подходе мы рекомендуем покупателю подумать о том, что важно в его конкретном случае:
- Теплоизоляция (необходима практически везде и всегда)
- Шумозоляция (во многих случаях актуальна)
- Защита от солнечного перегрева и психологический комфорт нахождения в помещении (очень важна при больших площадях остекления, ориентированных на юг, запад; стеклянных кровлях и фасадах)
- Безопасность (квартиры и офисы на 1-х этажах, частные дома).
В данной статье мы поговорим о теплоизоляции: какими средствами она достигается, что делает окно действительно теплым, избегая сложные графики, изотермы и таблицы, а будем оперировать терминамы, понятными широкой аудитории.
Часто при выборе окна внимание покупателя отвлекают на выбор марки профиля и не всегда уделяют должное внимание стеклопакету. При этом мерять теплоизяцию изготовленного окна только по марке профиля – то же самое, что оценивать качество автомобиля по марке стали, из которой изготовлен кузов. А между тем, стекло занимает около 80% от общей площади окна
Поэтому, если продавец много говорит о количестве камер в профиле и не обращает внимания на параметры стеклопакета, такой “специалист” не совсем компетентен
А между тем, стекло занимает около 80% от общей площади окна. Поэтому, если продавец много говорит о количестве камер в профиле и не обращает внимания на параметры стеклопакета, такой “специалист” не совсем компетентен.
Итак, в первую очередь именно от параметров стеклопакета будет зависеть теплоизяция окна. Именно о стеклопакете мы и будет говорить.
Стеклопакет – это несколько стекол, герметично соединенных между собой с помощью специальной рамки и герметиков. При этом такой пакет заполняется воздухом или газом (аргон, криптон), что позволяет улучшить теплоизоляционные свойства стеклопакета. Стеклопакеты бывают однокамерными (два стекла и одна воздушная камера между ними) и двухкамерными (три стекла и, соответственно, две воздушных камеры).
Современные технологии в производстве стекла шагнули вперед и сейчас на рынке представлено множество видов специального стекла. По функциональному назначению специальные стекла делятся на :
При этом любое из специальных стекол может быть:
В металлопластиковых и деревянных окнах для энергосбережения чаще всего применяют стандартное энергосберегающее стекло. Закаленное или триплексованное энергосберегающее стекло применяют в случаях, когда необходима безопасность или защита от проникновения.
Как выбрать хороший стеклопакет
Ответ на вопрос, какой стеклопакет выбрать, зависит от того, какие требования выдвигаются к окну. Это может быть:
- энергосбережение
- защита от уличного шума
- препятствие образованию конденсата и сырости
- небольшой вес
Задачу сохранения тепла лучше всего решает двухкамерный стеклопакет, однокамерный с і-стеклом, а в регионах с суровыми зимами — теплопакет. Показатели энергосбережения для 2-х камерных конструкций и 1-камерных с і-стеклом почти одинаковы. Последние имеют меньший вес за счет использования двух, а не трех стекол, однако проигрывают первым в звукоизоляции.
Если важно сохранить тепло и защитить жилище от внешних звуков — остановите выбор на двухкамерных пакетах. При больших оконных проемах двухкамерный пакет может оказывать большую нагрузку на несущие конструкции и фурнитуру, тем самым, уменьшая срок их службы
В этом случае целесообразно выбрать однокамерный вариант с энергосберегающим стеклом. Для улучшения звукоизоляции можно использовать более толстое стекло.
Какой стеклопакет из однокамерных ни возьми, он не защитит от шума так, как двухкамерный. Более того, шумоизоляция зависит не столько от количества воздушных прослоек, сколько от различного расстояния между стеклами в каждой из камер. Если проблема защиты от шума стоит особенно остро, выбирайте вариант с разной шириной дистанционной рамки.
ссылки на материалы, дополняющие данную статью:
Мультифункциональный стеклопакет. Сберегает тепло зимой, а летом – прохладуЧто делать, если пластиковое окно плохо закрывается?
Сравнение конструкции однокамерного стеклопакета и двухкамерного
Что касается применения инертного газа, специалисты до сих пор не пришли к единому мнению. Газ повышает теплосбережение на 10-15%. Однако после 15 лет эксплуатации он полностью улетучивается, замещаясь обычных воздухом. Чтобы закачать газ снова, пластиковые окна необходимо демонтировать, доставить на производство, наполнить газом при помощи специальной установки и вернуть обратно. Это требует дополнительных затрат времени и средств.
Не в последнюю очередь выбор пакета зависит от того, какой профиль используется. Ширина профиля может варьироваться от 24 до 41 мм. Ширина стеклопакета должна обязательно совпадать с данной характеристикой в паспорте профиля, иначе пакет в профиль попросту не влезет. Узнать ширину стеклопакета тоже можно по формуле. Достаточно сложить все числовые значения. Например, пакет, характеризующийся формулой 6М1-8Ar-4М1-10Ar-4И, имеет ширину 32 мм (6+8+4+10+4=32). Ar – означает наличие аргона в стеклопакете.
Установка окон ПВХ — важное и затратное мероприятие. Качественные окна, которые помогают до 70% снизить счета на оплату отопления и создают комфортный микроклимат в доме, не могут стоить дешево
И все же, зная как правильно выбрать стеклопакет, можно подобрать оптимальный вариант, учесть нюансы, не упустить важные моменты и не потратить лишнего.
https://youtube.com/watch?v=Drvi-WvEsPI
Виды стекол, какие бывают стекла — размеры и применение.
Каждый из нас, когда доходит дело до изготовления стекла или зеркала на заказ, задаётся вопросом – какие виды стекла бывают и чем же они различаются. Мы попробуем ответить на эти вопросы.
Стекло один из древнейших материалов. С начала его появления жизнь человека изменилась. Появились украшения из стекла, посуда, чуть позже люди научились применять его при строительстве.
Стекло уникальный материал, который имеет отличные оптические свойства. Единственный недостаток стекла – хрупкость. Как доказывают исследования, прозрачное стекло в одинаковой мере пропускает все спектры цветов. И чем больше оно отполировано, тем больше света проходит через него. Наоборот же, царапины и различные загрязнения препятствует проникновению света.
В строительстве разделают стекло на следующие категории:
Листовое или оконное стекло;
Армированное стекло;
Цветное стекло;
Узорчатое стекло;
Солнцезащитное стекло
Теплосберегающие стекла;
Закаленные стекла;
Многослойные стекла.
Листовое стекло
Листовое стекло самое простое. Оно предназначено для элементарного остекления окон, балконов, теплиц и т. Такое стекло обычно бесцветно, допускается небольшой голубой или зеленый оттенок.
Для остекления окон обычной высоты применяется стекло не более 4 мм толщиной, но такие стекла не годятся для остекления больших витражей и окон, так как не выносят сильной нагрузки ветром. Для этого необходимо использовать стекло от 6 до 10 мм. И самое главное условие с том, что чем выше находится окно, тем более толстым должно быть само стекло.
Армированное стекло
Армированное стекло так же подходит для остекления зданий и балконов. Но отличие от обычного листового стекла в том, что при изготовлении армированного стекла применяется специальная армирующая сетка, которая не позволяет стеклу разлетаться на маленькие кусочки при ударе. Очень большое заблуждение в том, что оно более прочное.
На самом деле его прочность даже ниже, чем обычного стекла. С таким стеклом очень сложно работать в домашних условиях, так как от него не откалываются небольшие кусочки. При его резке используются специальные плоскогубцы, которыми и перекусывается армирующая сетка. При закреплении такого стекла необходимо обязательно использовать резиновые прокладки.
Цветное стекло
Цветное стекло используется в декоративных целях, для оформления фасадов, дверец, а также для внутренней облицовки помещений. При варки данного вида стекла используют специальные добавки, за счет которых оно приобретает цвет.
Узорчатое стекло
Узорчатое стекло идеально подходит для декоративных целей. В нашей стекольной мастерской имеется множество образцов, в которых вы обязательно найдете что-то подходящее под ваш интерьер. Такое стекло может быть использовано в дверных перегородках, шкафах-купе, кухонных витражах, перегородках и многом другом. Такой вид стекла бывает как однотонным, так и матовым и цветным.
Солнцезащитное стекло
Солнцезащитное стекло не позволяет помещению нагреваться, оно позволяет снизить утомляемость глаз при работе в помещении. Не смотря на это, такое стекло все же пропускает солнечный свет и не убережет помещение от ярких солнечных лучей.
Теплосберегающие стекла
Теплосберегающие стекла применяются в стеклопакетах. Используется для сохранения тепла в помещении. На такое стекло наносится специальное покрытие, которое способно отражать теплую энергию обратно в помещение.
Закаленные стекла
Закаленное стекло чаще всего применяют в ограждении больших торговых центров, а также в современном дизайне в качестве скинали (фартук для кухни). Такие стекла изготавливаются из обычного или узорчатого стекла, но дополнительно проходят термическую обработку или закалку.
До закалки необходимо вырезать в стекле все отверстия, так как уже закаленное стекло резать нельзя.
Многослойные стекла (Триплекс)
Многослойные стекла используются в качестве стекол, которые защищают от пуль, шума и огня. Такие стекла производятся путем склейки нескольких слоев стекол. Эти слои могут быть как одинаковых, так и различных типов.
В самом обычном обиходе мы чаще всего используем листовое стекло, чуть реже в дизайнерских проектах, закаленные стекла, цветные и узорчатые.
Стекольная мастерская всегда рада видеть вас!
Источник : http://www.steklo-zerkalo.com/stati-i-novosti/32-vidy-stekol-kakie-byvayut-stekla/
Самое распространенное «классическое» оконное стекло имеет следующие характеристики:
- Коэффициент пропускания света до 92%;
- Твердость в диапазоне от 4 000 до 10 000 Мпа;
- Стойкость к агрессивным средам;
- Плотность от 2 500 до 2 600 кг/м3;
К оконным стеклам относят и другую продукцию:
- Цветное. Толщина материала начинается от 3 мм, поверхность может быть рельефной или гладкой. Прозрачное цветное стекло имеет коэффициент светопропускания 30-60%;
- Узорчатое. Стандартное применение – декоративное оформление фасадов. Материал частично снижает видимость и рассеивает свет. Коэффициент светопропускания 75-80% зависит от особенностей узоров.
- Армированное. Предназначается для защиты от взлома и повреждений. Армирование происходит металлической сеткой, обеспечивающей целостность стекла при ударе;
- Закаленное эмалированное. Закаленное стекло, покрытое эмалевой краской;
- Нейтральное. Материал с высокой стойкостью к химическим составам;
- Огнестойкое. Стекло не разрушается, если происходит контакт с пламенем;
- Термостойкое. Такое стекло не разобьется от сильного термического удара;
- Ударопрочное. Ламинированное или закаленное стекло повышенной прочности, различается по классам защиты;
Марки стекла
IYx5xvOrhQs
Прежде всего стоит заметить, что любое листовое стекло имеет ту или иную марку, говорящую о его качестве. Существует семь марок, обозначающихся символом «М» с цифровым индексом от 0 до 7.
Марка М0 — полированное стекло, использующееся для производства особо точных или элитных изделий.
Марка М1 — стекло, которое используется в производстве зеркал высшего качества. Полированное.
Марка М2 — стекло полированное, предназначенное для высококачественных светопрозрачных конструкций и стекол для транспорта.
Марка М3 — также полированное. Предназначается для изготовления бытовых и художественных изделий.
Марка М4 — полированное стекло, использующееся для производства окон, стеклянной мебели, других конструкций.
Марки М5, 6, 7 — стекло невысокого качества, неполированное. Используется как низко бюджетный вариант в изготовлении перегородок, промышленного остекления. Практически непригодно для изготовления светопрозрачных конструкций для жилых и офисных помещений.
Зеркальное стекло
Зеркальное стекло может показаться не самым очевидным вариантом дизайна жилого дома. Мы больше привыкли видеть такие стекла в кино, комнаты допросов в криминальных драмах или на фасадах небоскребов.
Зеркальное стекло отлично подходит, если вы нуждаетесь в уединении. При этом будет видно все, что делается снаружи. Возможны небольшие потери света.
Зеркальное стекло поддерживает температуру, понижая ее внутри помещения, поскольку отражает часть солнечного света.
С этим типом оконного стекла вам обязательно понадобятся шторы или какая-то другая обработка окон. Ночью, когда уровень света внутри больше, чем снаружи, зеркальный эффект теряется.
Зеркальное стекло наиболее эффектно смотрится, если используется во всем доме.
Характеристики зеркального стекла
- Хороший вариант для создания интимной обстановки. Попускает много внешнего света. Оптическая прозрачность изнутри немного меньше, чем у прозрачного стекла. Понадобятся занавески на ночь.
- Плохая энергетическая эффективность при использовании в качестве одинарных стекол.
- Плохая безопасность, если стекло не закалено или не ламинировано.
- Есть возможность создавать интересные эффекты, используя отражающие качества зеркального стекла как часть дизайна фасада дома.
Рефлекторное стекло (солнцезащитное)
Рефлекторное стекло — светоотражающее стекло со специальным покрытием из оксида металла. Покрытие наносится пиролитическим способом на одну из поверхностей стекла в процессе производства. Солнцезащитное стекло предназначено для дополнительной защиты помещений от солнечного ультрафиолетового излучения и создания эффекта зеркальной поверхности.
Солнцезащитными являются, например, стекла окрашенные во всей массе стекла, а также некоторые виды стекол с покрытиями.
По механизму действия солнцезащитные стекла можно разделить на 2 группы:
- преимущественно отражающие излучение.
- преимущественно поглощающие излучение.
Для поверхности стекол 1 группы характерен тонкий металлический слой, наносимый в процессе производства, который препятствует проникновению излучения через стекло. Следует отметить, что отражающие слои одновременно частично поглощают излучение.
При изготовлении поглощающих стекол на расплавленную стекольную массу наносятся либо кристаллы металлов, либо окислы металлов, которые обладают способностью поглощать часть солнечного излучения. В процессе поглощения излучения стекла нагреваются и отдают большую часть полученного ими тепла в наружное пространство. Часть тепла, однако, передается внутрь помещения.
Конструкции, сочетающие в себе отражающие покрытия и покрытия с низкой излучательной способностью, являются новым изделием, появившимся в продаже. Полностью отражающие поверхности прозрачных стекол получают путем последовательного нанесения покрыти на поверхность стекла. Как правило, количество покрывающих слоев пять, из которых четыре — это слои окислов металлов, и работающий слой — серебряный. Серебро обладает способностью пропускать видимый свет, как и обычное стекло. В случае, когда длина волны больше 0,76 мкм, серебро почти полностью отражает все излучение. Кроме того такие стекла обладают и хорошей теплоизолирующей способностью.
В микрофильтрующих стеклах на поверхности стекол путем травления или с помощью пескоструйной обработки создаются участки, имеющие форму микропризм. С помощью шелкографии можно получить почти аналогичным образом работающие участки. Общее в них то, что обработке подвергается только часть поверхности стекла. При выполнении операции нанесения рисунка учитывают положение солнца над горизонтом, чтобы углы микропризм работали при самом минимальном угле встречи с тепловым солнечным излучением. Когда угол встречи солнечного излучения становится меньше, растет доля отражающей способности. По внешнему виду микрофильтрующие стекла мало чем отличаются от обычных стекол.
Стеклоблок
Очень важным видом оконного остекления является стеклоблок.
Стеклянные блоки изготавливаются из двух полых половинок, с вакуумом внутри. Блоки имеют энергосберегающие свойства двойного остекления. Их трудно сломать, что делает стеклоблоки надежными и безопасными.
Стеклоблоки выпускаются как с узорами, так и полностью прозрачными. Они подходят как для внутреннего, так и для наружного применения.
Характеристики стеклянного блока
- Плохая оптика, даже у прозрачных стеклянных блоков.
- Хорошая энергоэффективность.
- Отличная безопасность.
- Выглядит потрясающе при правильном применении.
Сколько сейчас стоят стекла для окон и оконных рам
Очень часто случаются ситуации, когда необходимо заменить оконное стекло. Для этого нужно определиться с его размерами и закупить материал в одной из компаний, реализующих подобную продукцию.
Стоимость стекла для окон и оконных рам зависит от его толщины, цвета, типа обработки, страны изготовления и многих других факторов. Обычное полированное бесцветное стекло обходится покупателям примерно в 400 рублей за квадратный метр.
Тонированный или матовый материал стоит в два раза дороже (от 800-900 рублей за квадратный метр). Узорчатое стекло импортного производства, как правило, также отличается высокой стоимостью (около 1000 рублей за квадратный метр).
Огнеупорное стекло
Огнеупорное стекло применяется в жилых помещениях в случаях, когда наружные стены выполнены из стекла. Если вы решили сделать комнату с высоким потолком и стеклянными стенами – вам требуется огнеупорное стекло.
Огнеупорное стекло останется неповрежденным в случае пожара дольше, чем обычное. Оно более устойчиво к высокой температуре, чем флоат-стекло.
Огнеупорное стекло характеристики
- Хорошая прозрачность, не годится для создания атмосферы уединения.
- Плохая энергетическая эффективность при использовании в качестве одинарных стекол.
- Огнестойкость. А в остальном плохие характеристики безопасности (если не прошло закалку или не ламинировано).
- Никакого особого вклада в эстетику.
Плюсы и минусы
Плюсы применения мультифункциональных самозатемняющихся стёкол очевидны. Можно существенно сэкономить на отоплении и кондиционировании помещений, а также на покупке жалюзи для окон.
Сохранение приватности жилища тоже даёт дополнительное преимущество. Расход электроэнергии для обслуживания мал.
Стеклянные поверхности абсолютно безопасны для человека и животных. При повреждении сохраняют целостность благодаря ламинированию.
Из недостатков стоит отметить высокую стоимость подобного материала.
Способность выполнять дополнительные задачи, сохраняя при этом отличный уровень эксплуатационных характеристик в шумоизоляции, безопасности и низкой теплопроводности.
Бронирование оконных стекол
Бронирование оконных стекол – мера безопасности, которая необходима для надежной защиты нежилых и нежилых объектов от взрывов. Оно осуществляется с помощью специальных многослойных пленок.
Выделяют несколько классов защиты, которую обеспечивают подобные приспособления. Технические характеристики бронированных (охранных) пленок должны соответствовать существующим стандартам качества, в противном случае они не смогут обеспечить стопроцентную защиту помещения от взрывных устройств.
Толщина бронированных пленок может достигать 300 мкм. В некоторых ситуациях для повышения защитных качеств подобных приспособлений используют одновременно две пленки. В этом случае бронированное стекло сможет выдержать трехразовое падение стального шара с шестиметровой высоты.

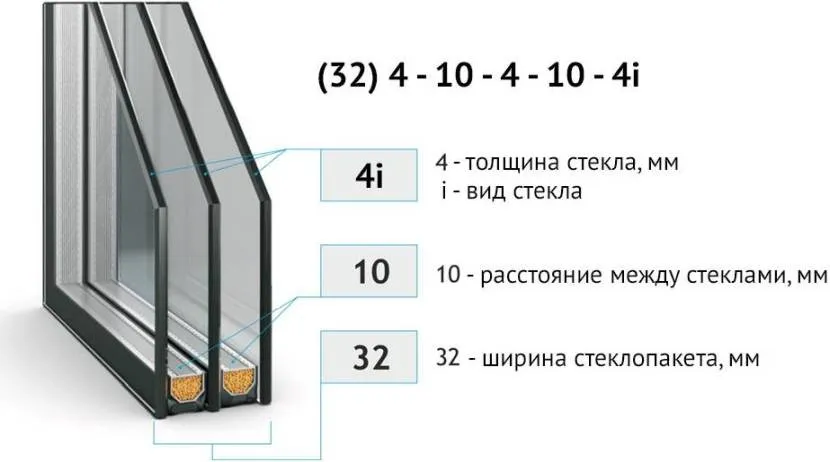

Специальная комплектация: энергоэффективные стекла в формуле
Если в описании стеклоблока рядом с числом соседствует литера (или сочетание), то перед вами формула стеклопакета с энергосберегающим стеклом или с другой специальной комплектацией.
Пример стеклоблока с И-стекломИсточник oknapanorama.ru
Например, в формуле 4-16-4i (или, с тем же смыслом, 4-16-4И) последняя буква свидетельствует об использовании в пакете И-стекла (i -стекла) с энергосберегающим покрытием, состоящим из частиц оксида серебра. Возможны другие обозначения: Top-N, ClimaGard N, Low или Low-e (низкоэмиссионное), а формула имеет аналогичный вид: 4-16-4Low.
Если в окне две камеры и два энергосберегающих стекла, то выражение принимает следующий вид: 4i -14-4-14-4i. Если камеры заполняются инертным газом, то вы увидите следующую запись: 4i -14Ar-4-14Ar-4i (если использовался аргон Ar).
Формула мультифункционального стеклопакета получается, если используется мультифункциональное стекло с набором теплосберегающих и солнцезащитных свойств. Появляется индекс MF или (что равноценно) другие варианты: StRNeo, GuSolar, SunCool и некоторые другие.
К специальной комплектации можно отнести дистанционные теплые рамки (из пластика). О присутствии системы терморазрыва свидетельствует индекс «Т», TSS или TSS2.

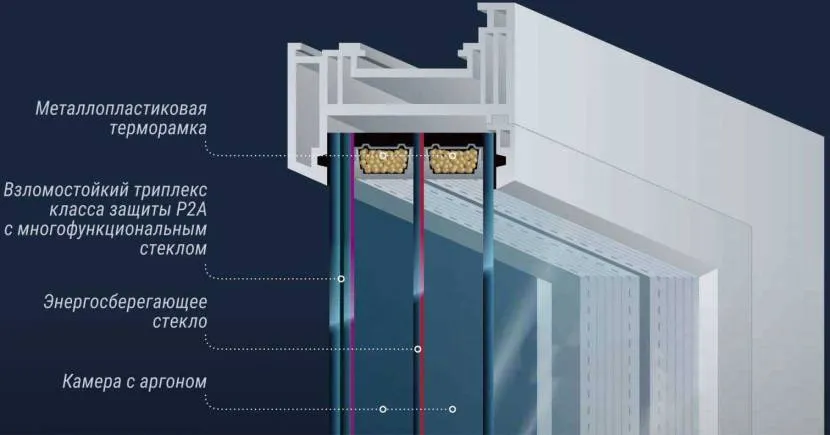

Вариант многофункционального стеклопакетаИсточник teikei.ru
