Как правильно установить пластиковое окно

Технология установки и правила монтажа пластиковых окон по ГОСТу 30971-2002

Чтобы установленная конструкция долго служила, важно соблюдать требования к проводимым работам. Нельзя оставлять без внимания учет таких факторов, как:

• особенности стен проема;
• габариты (масса, размеры).

Требования ГОСТ к монтажу металлопластиковых систем

Государственный стандарт содержит требования, регулирующие расположение рамы, монтажных швов.

Основные требования монтажа окон:

Варианты установки окон-ПВХ

Отмечают две разновидности монтажных работ с пластиковыми окнами:

• полный разбор;
• без разора.

Второй способ легче, но не всегда применим. Существует ряд ограничений, когда его использование находится под запретом.

Технология установки пластикового окна с разборкой

Государственный стандарт отмечает, что разборная технология показана к применению в тех случаях, когда планируется установка крупногабаритной конструкции на достаточной высоте здания. Этот способ реализуется с целью придания раме дополнительных показателей прочности и надежности.

Цельная конструкция разбирается на составные части:

• убрать штапики;
• отсоединить стекло;
• снять створки.

Подготовить анкеры, чем больше рама, тем длиннее они должны быть, меньше должно выходить расстояние между ними. Средний параметр расстояния между анкерами составляет около 50 см.

После прикрепления рамы, проводится крепеж элементов, которые снимались до начала процесса монтажа. Когда они будут поставлены на свои места, прикрепляют отлив, а также откосы. Отлив рекомендуется фиксировать к подставочному профилю.

Установка пластикового окна без разборки

OLYMPUS DIGITAL CAMERA

Без разбора пластиковые конструкции монтируют там, где оконная система не будет выше двух метров, а также, при его установке в здании, не выше 12 этажа. Важным достоинством такой технологии является отсутствие рисков неправильного монтажа конструкции, во время её окончательного сбора.

Как проходит этот процесс?

1. Демонтируется старая рама (при необходимости).
2. Устанавливается блок на бруски.
3. Выравнивается окно по уровням горизонтальному, вертикальному.
4. Система фиксируется в проеме.
5. Блок закрепляется крепежными элементами.
6. Создать внутреннюю часть монтажного шва (он необходим для защиты от проникновения влаги).
7. Запенить монтажный шов.
8. Закрыть его эластичной лентой.
9. Прикрутить стартовый профиль.
10. Вырезать по заранее определенным параметрам откосы.
11. Установить откосы.

Мелочи, которые требуют особого внимания

Очень важно учитывать ряд мелочей, способных повлиять на общее качество конструкции:

проведение монтажа без разбора блока строго при закрытых створках; регулировку фурнитуры проводить до начала этапа установки; обязательно использовать подставочный профиль, без него будут образовываться мостики холода, его отсутствие влияет на уровень системы; при установке разборной конструкции обращает внимание на очередность крепления штапиков, а также плотное их внедрение на нужное место

Как произвести балконное остекление?

Балконное остекление требует особого внимания, потому что площадь стеклянных поверхностей, здесь очень велика. Кроме того, отдельные элементы конструкции будут нести на себе большой уровень нагрузки.

Первым делом на балконе происходит установка рамы, обладающей необходимыми параметрами, в том числе, мощности. Конструкции пластиковых окон здесь могут быть совершенно разными: распашными, откидными, глухими, с форточками и без них. Если балкон небольшого размера, мало применяется зимой, имеет смысл установить слайдеры. Они очень удобны, отлично экономят пространство, позволяют использовать полезную площадь подоконников. Единственным их недостатком выступает способность пропускать внутрь холод.

При необходимости создать теплую лоджию, следует применять широкие профили, оснащаемые многокамерными стеклопакетами. Они имеют поворотно-откидные механизмы, что позволяет легко осуществлять проветривание помещений.

Подготовительные работы

Демонтаж необходимо проводить так, чтобы не повредить наружные откосы

Разборку действующих оконных рам для монтажа пластиковых окон по ГОСТу выполняют аккуратно или распиливают на части. В первом случае старые окна можно использовать в других постройках.

Демонтаж начинают с освобождения рабочего пространства:

• убирают цветочные горшки с подоконника;
• снимают шторы;
• место вокруг окна закрывают строительным целлофаном.

Подготавливают удлинитель, чтобы электрический инструмент доставал до розетки.

Последовательность демонтажа:

• Снимают подвижные части окна.
• В глухих частях снимают штапики (продольные элементы, поддерживающие стекло).
• Убирают подоконник так, чтобы не пострадала целостность оконного проема.
• Снимают наружный отлив.
• Удаляют раму, разрезая ее.

Рама должна быть меньше проема, чтобы осталось место для монтажной пены

Монтаж окон ПВХ по ГОСТу предполагает, что проем освобожден от основных и отделочных частей старого блока. Бетонные подоконные плиты разбивают посередине молотом, режут обнажившуюся арматуру, а половинки затем вынимают из боковых проемов. Подоконники удаляют перфоратором, помогая молотком, если они сделаны из пластика, древесины, МДФ, металла.

Отливы могут крепиться к раме или подоконнику, их открепляют, вынимая метизы. После снятия отливов удаляют оконную конструкцию. Работы ведут монтажной фрезой для профессионалов или применяют электрический лобзик, простую ножовку по дереву. Раму вынимают по частям по мере освобождения. После этого удаляют мешающие наплывы раствора и снимают старый утеплитель, т. к. он не понадобится.

Крепление оконных блоков к проему

Согласно п.Б.5.3 ГОСТ 30971-2012 выбор крепежных элементов и расстояние между ними по контуру проема, а также глубину заделки в стене устанавливают в рабочей документации на основании расчета в зависимости от площади и массы оконного изделия, конструкции стенового проема, прочности стенового материала, значения ветровых и других эксплуатационных нагрузок.

Минимальные расстояния между крепежными элементами не должны превышать для:

• оконных коробок из древесины — 800 мм;
• коробок из алюминиевых сплавов и профилей ПВХ белого цвета — 700 мм;
• коробок из цветных профилей ПВХ — 600 мм.

Расстояние от внутреннего угла коробки до крепежного элемента — 150-180 мм; от узла импостного соединения до крепежного элемента — 120-180 мм.

В соответствии с п.Б.5.4 ГОСТ 30971-2012 для передачи нагрузок, действующих в плоскости оконного блока, на несущую строительную конструкцию применяют опорные (несущие) колодки из полимерных материалов твердостью не менее 80 ед. по Шору А или пропитанной защитными средствами древесины твердых пород. Число и расположение опорных колодок определяют в рабочей или технологической документации. Рекомендуемая длина колодки должна быть 100-120 мм. Опорные колодки устанавливают после крепления оконного блока к стеновому проему крепежными элементами.

Установочные клинья удаляют перед устройством утеплительного слоя монтажного шва. При установке оконных блоков допускается использовать опорные колодки, которые после крепления разворачивают из монтажного положения в рабочее, места их установки заполняют утеплительным материалом с наружной и внутренней стороны (п.Г.1.2 ГОСТ 30971-2012).

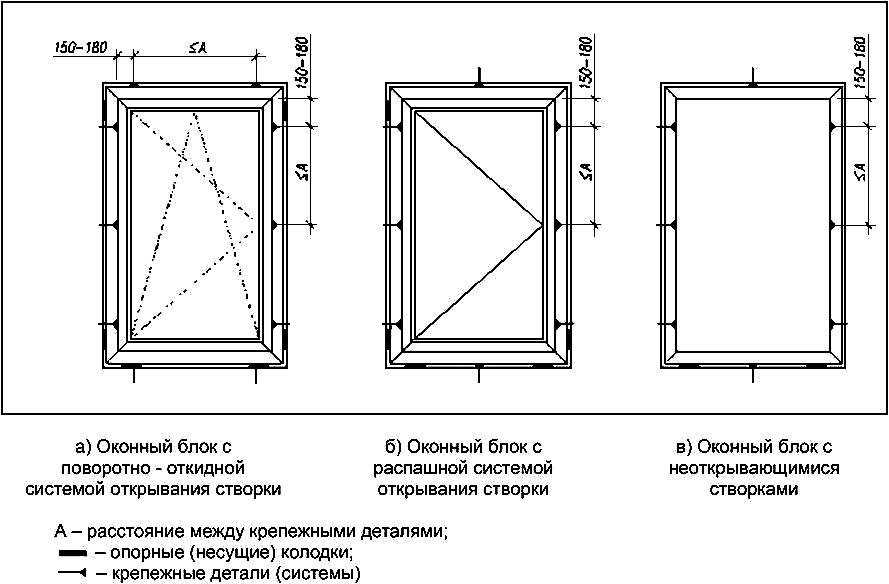

Примеры расположения точек крепления коробки и опорных (несущих) колодок и крепежных деталей при монтаже оконного блока согласно приложению Г ГОСТ 30971-2012 представлено на рисунках ниже:

Примеры расположения опорных (несущих) колодок и крепежных деталейПримеры расположения опорных (несущих) колодок и крепежных деталей в одностворчатых оконных блоках

Схема для монтажа окна по ГОСТ 30971-2012

«Схема монтажа окна по ГОСТу» проста, достаточно закрепить его на анкеры. Если оконную раму не разбирали, профиль монтируется быстро.

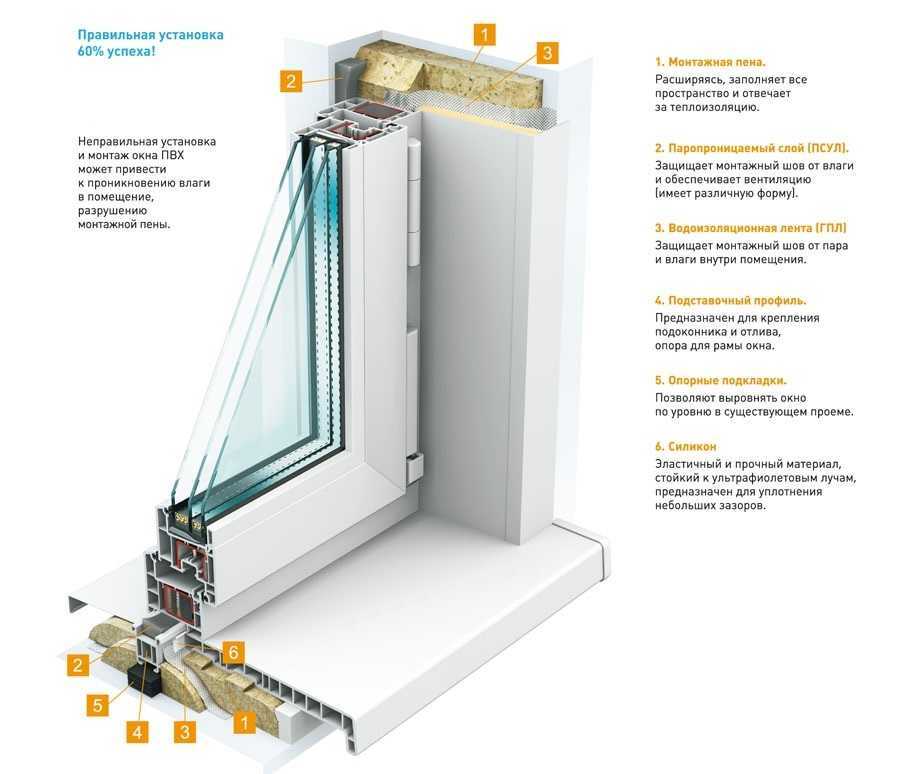

Общий вид «установки окон ПВХ по ГОСТу»:

Значение имеет отделка монтажного шва и профессионализм исполнителей. Укладка шва производится в 3 этапа. При этом важны характеристики конструкции, крепежа, геометрии, уплотнения и изоляции. Требования ГОСТа 30971-2012 к монтажному шву всего два – прочность и изоляция. Прочность заключается в устойчивости к нагрузкам в процессе эксплуатации. Функция изоляции призвана защитить жилище от теплоотдачи, шума, пара и влаги.

Наружный, первый при укладке, слой защищает шов от проникновения влаги, способствуя выведению пара. На него приходится основная нагрузка агрессивной внешней среды. Следовательно, он обеспечивает надежную защиту, имея сопротивляемость к отслаиванию. Иногда в качестве наружного покрытия шва используется силикон.

Наружный слой:

Центральный слой представляет собой непосредственно утеплитель. Требований по прочности ко второму слою не выдвигается. Главная функция теплоизолятора – препятствовать теплообмену. Обычно второй слой изготавливается при помощи полиуретановой монтажной пены.

Центральный слой:

Внутренний слой препятствует проникновению в шов пара и механическим повреждениям при эксплуатации. «Правила монтажа окон ПВХ по ГОСТу» предусматривают, что пароизоляционные материалы укладываются непрерывным слоем, без не проклеенных участков и разрывов. Для достижения нужной плотности, слой наносится методом оштукатуривания. Материалом выступает специальная пароизоляционная лента из бутила. Возможно использование влагостойкого гипсокартона. Экономным вариантом является использование силикона.

Внутренний слой:

Монтажный шов представляет собой соединительный узел между стеной и ПВХ-профилем. По причине разницы плотности и свойств, разница температур приводит к расширению зазора. Укладка проводится со всей ответственностью, чтобы избежать теплообмена.

Установка окна. Схема работы

1. Готовим окно.

• снимается  защитная пленка окна с внешней стороны изделия. Под воздействием солнечных лучей и атмосферных осадков защитная пленка может въесться в профиль. Поэтому пленку необходимо снять с внешней стороны в самом начале монтажных работ.

рама оклеивается внешней пароизоляцией − ПСУЛ (по наружной поверхности рамы). ПСУЛ − паропроницаемая лента не допустит выхода монтажной пены при обработке зазоров наружу, защитив не только внешний вид конструкции, но и монтажную пену от воздействия окружающей среды − осадков, ультрафиолета и ветра, разрушающих пену.Степень сжатия ленты должна составлять не менее 25% от ее полного расширения.

крепятся анкерные пластины к оконному блоку (оконной раме).

2. Установка окна. (2фото выравнивание,закрепление окна)

• устанавливается рама в проем (крепится с 4-х сторон рамы с шагом в 70 см, при этом отступ от угла оконной рамы до первого крепежа должен составлять не более 15 см);

выравнивается (с помощью уровня или отвеса окна выставляются с соблюдением необходимых монтажных зазоров в пределах допустимых отклонений — до 1,5 мм на метр, но не более 3 мм на всю длину изделия. Разность диагоналей окна не должна превышать 8 мм.);

фиксируется и закрепляется.

3. На внешнюю сторону оконного проема крепится диффузная лента под отлив.Диффузионная лента — гидроизоляционная паропроницаемая лента из синтетического нетканого материала мембранного типа. Лента имеет две клеевые полосы с одной стороны. Одна полоса предназначена для крепления ленты к светопрозрачной конструкции, другая — для крепления ленты к откосу стены. Применение гидроизоляционных лент обеспечивает надежную защиту монтажной пены от увлажнения с уличной стороны и обеспечивает вывод влаги из пены наружу.

4. Регулируется фурнитура5. Запениваются зазоры. (3фото запенивают зазоры и запенили, вид закрепленного окна)

Заполнение монтажного зазора монтажной пеной следует выполнять при полностью собранном и окончательно закрепленном оконном блоке, при этом следует контролировать полноту и степень заполнения монтажного зазора (монтажную пену наносят по всему периметру оконной рамы, с учетом, что данный монтажный материал увеличивает свой объём до 3 раз).

6. Наклеиваются  пароизоляционные ленты.
Внутри помещения шов обрабатывают специальной лентой, которая обладает  пароизоляционными свойствами (из алюминиевой фольги). Ширина: ширина монтажного зазора плюс 30 мм или больше..

7. Крепится  отлив.
Отлив предназначен для защиты нижней части оконного проема и монтажного шва от воздействия дождя, снега, наледи.
При установке отлива следует соблюдать одно обязательное условие: поскольку на наружной стороне оконной коробки находятся специальные водоотводные отверстия, которые нельзя перекрывать, необходимо проследить за тем, чтобы нижняя кромка оконной коробки не была заглублена относительно наружного края оконного проема. При таком расположении коробки отлив прочно войдет под окно с наружной стороны. Отлив устанавливают под окно чтобы избежать просачивания воды на соединительном шве отлива и оконной рамы.

По окончании монтажа окон с рам и створок должна быть снята защитная плёнка. Под воздействием солнечных лучей и атмосферных осадков защитная пленка может въесться в профиль.

Гарантия на монтажный шов по ГОСТ Р 52749-2007 составляет не менее 5 лет. (фото гост)

Любые отклонения от требований ГОСТ дают серьезную экономию, но приводят к потере качества для Заказчика.

Самая распространенная «экономия» – это обычная пропенка шва без паро- и гидроизоляции шва. Такой монтаж дешевле в 2 раза!
Монтаж пластиковых окон — ответственный процесс, от которого значительно зависит то, насколько беспроблемной будет их эксплуатация. Безусловно, эта операция должна выполняться опытными профессионалами, только в этом случае можно гарантировать, что окна будут в полной мере соответствовать всем техническим характеристикам.

Установка пластиковых окон своими руками: монтаж по ГОСТ

Установка пластикового окна в проем вместо старого деревянного поэтапно: с фотографиями каждого этапа и его подробным описанием. +Подробная видео-инструкция по монтажу.

Как правильно устанавливать пластиковые окна: комментарии специалиста участвовавшего в разработке ГОСТ 30971-2002 по монтажу о том, как должна производиться установка окон из профилей ПВХ в соответствии с ГОСТ.

• Монтаж пластикового окна по этапам:
  • Подготовительные работы: приготовления к монтажу
  • Демонтаж старой рамы
  • Монтаж окна ПВХ
  • Установка пластиковых откосов
  • Установка аксессуаров на окна
• Комментарии специалиста, участвовавшего в разработке ГОСТ по монтажу окон
  • Общие требования к монтажу по ГОСТ
  • Три слоя заделки шва
  • Отсутствие мостиков холода
  • Крепление оконного блока в проеме
• Стоимость монтажа окон
• Видео-инструкция

Устройство узлов примыкания оконных блоков

Выбор конструктивного решения узлов примыкания оконного (дверного) блока к проему наружной стены осуществляется на стадии разработки архитектурно-конструкторских решений с учетом действующих нагрузок и подтверждается соответствующими расчетами (п.5.1.3 ГОСТ 30971-2012).

Примеры конструктивных решений узлов примыкания оконных блоков к стеновым проемам приведены в приложении В ГОСТ 30971-2012 и приложении А ГОСТ Р 52749-2007 (при применении ПСУЛ — изоляционных саморасширяющихся паропроницаемых лент).

Выделим наиболее распространенные узлы примыкания оконных блоков:

Рисунок В.1 ГОСТ 30971-2012 — Узел верхнего (бокового) примыкания оконного блока к проему с четвертью в стене из кирпича с применением ленты ПСУЛ без отделки внутреннего откоса. 1 — изоляционная саморасширяющаяся паропроницаемая лента (ПСУЛ); 2 — пенный утеплитель; 3 — анкерная пластина; 4 — пароизоляционный герметикРисунок В.2а ГОСТ 30971-2012 — Узел верхнего (бокового) примыкания оконного блока к проему с четвертью в стене из кирпича с применением паропроницаемого герметика с отделкой внутреннего откоса штукатурным раствором. 1 — паропроницаемый герметик; 2 — рамный дюбель; 3 — декоративная заглушка; 4 — герметик; 5 — пенный утеплитель; 6 — пароизоляционный герметик; 7 — штукатурный раствор.Рисунок В.4 ГОСТ 30971-2012 — Узел верхнего (бокового) примыкания оконного блока к проему без четверти в однослойной бетонной панельной стене с применением герметиков и отделкой внутреннего откоса влагостойким гипсокартонным листом. 1 — паропроницаемый герметик; 2 — пенный утеплитель; 3 — рамный дюбель; 4 — паронепроницаемый герметик или пароизоляционная лента; 5 — уголок из ПВХ; 6 — полиэтиленовая пленка; 7 — гипсокартонный лист с окраской; 8 — уголок из ПВХРисунок В.5 ГОСТ 30971-2012 — Узел нижнего примыкания оконного блока к проему без четверти в однослойной бетонной панельной стене с применением пароизоляционной ленты. 2 — шумогасящая подкладка; 3 — пенный утеплитель; 4 — опорная колодка; 5 — уголок из ПВХ; 6 — паронепроницаемый герметик или пароизоляционная лента; 7 — опорный брусок; 8 — подоконник из ПВХ; 9 — штукатурный растворРисунок А.3 ГОСТ Р 52749-2007 — Узел бокового примыкания оконного блока к проему с четвертью слоистой стены из кирпича с эффективным утеплителем и отделкой внутреннего откоса штукатурным раствором. 1 — пенный утеплитель; 2 — изоляционная саморасширяющаяся паропроницаемая лента (ПСУЛ); 3 — гибкая анкерная пластина; 4 — герметик; 5 — пароизоляционная лента; 6 — штукатурный слой внутреннего откоса (с фаской для слоя герметика); 7 — армирующая сетка; 8 — дюбель со стопорным шурупомРисунок А.4 ГОСТ Р 52749-2007 — Узел нижнего примыкания оконного блока, подоконника и слива к проему слоистой стены с эффективным утеплителем. 1 — подоконная доска; 2 — пенный утеплитель; 3 — пароизоляционная лента; 4 — гибкая анкерная пластина; 5 — опорная колодка под подоконную доску; 6 — штукатурный раствор; 7 — дюбель со стопорным шурупом; 8 — вкладыш из антисептированного пиломатериала или выравнивающий слой из штукатурного раствора (рекомендуется только для нижнего узла); 9 — водоизоляционная паропроницаемая лента; 10 — шумопоглощающая прокладка; 11 — слив; 12 — изоляционная саморасширяющаяся паропроницаемая лента (ПСУЛ); 13 — тонкий слой герметика

Требования к монтажному шву

Монтажные швы узлов примыкания оконных и дверных блоков изготавливают в соответствии с требованиями ГОСТ 30971-2012 по конструкторской и технологической документации, утвержденной в установленном порядке (п.5.1.1 ГОСТ 30971-2012).

Варианты устройства монтажного шва по ГОСТ 30971-2012 приведены на рисунке 2.

Условные обозначения принятые на рисунке:

• I — наружный водоизоляционный паропроницаемый слой;
• II — центральный тепло-, звукоизоляционный слой;
• III — внутренний пароизоляционный слой;
• IV — дополнительный водо- и пароизоляционный слой.

Требования к размерам монтажных зазоров установлены в разделе 5.2 ГОСТ 30971-2012.

Согласно п.5.2.1 минимальные размеры монтажных зазоров для оконных блоков различной конструкции принимают в соответствии с таблицей 2, рисунком 3, а также из условия обеспечения возможности свободного температурного расширения оконного блока без возникновения изгибных деформаций профильных элементов.

Таблица 2 ГОСТ 30971-2012 — Размеры монтажного зазора

Материал профильных элементов

Габаритный размер оконного блока, мм

Размер монтажного зазора, мм

2 Алюминиевые сплавы

3 ПВХ белого цвета

4 ПВХ белого цвета

5 ПВХ, окрашенный в массе

6 ПВХ, окрашенный в массе

Согласно п.5.2.3 ГОСТ 30971-2012 отклонение от вертикали и горизонтали сторон проема не должно превышать 4,0 мм на 1 м.

Проверку проводят тремя способами:

• строительным уровнем, при этом измерение ширины и высоты проводят не менее трех раз;
• измерением диагоналей проема;
• лазерным построителем плоскостей.

При определении монтажных зазоров необходимо учесть предельное отклонение от размеров коробок оконного блока. Отклонения от вертикали и горизонтали смонтированных оконных блоков не должны превышать 1,5 мм на 1 м длины, но не более 3 мм на высоту изделия. Установка оконных блоков в проемы, имеющие отклонения геометрических размеров, превышающие указанные в 5.2.3, не допускается (п.5.2.4 ГОСТ 30971-2012).

В соответствии с п.5.3.1 ГОСТ 30971-2012 кромки и поверхности проемов не должны иметь выколов, раковин, наплывов раствора и других повреждений высотой (глубиной) более 10 мм. Поверхности, имеющие масляные загрязнения, следует обезжиривать. Рыхлые, осыпающиеся участки поверхностей проема должны быть упрочнены (обработаны связующими составами или специальными пленочными материалами).

Монтажный узел должен быть спроектирован так, чтобы долговечность материалов, применяемых для устройства монтажных швов, была не менее 20 лет согласно 5.1.9. (п.А.1.4 ГОСТ 30971-2012)

п.5.1.9 ГОСТ 30971-2012 общее конструктивное решение узла примыкания (включая монтажный шов, элементы дополнительной атмосферозащиты, отделку откосов, а также все другие элементы, обеспечивающие сопряжение оконного блока с проемом в законченном виде) должно исключать возможность инфильтрации холодного воздуха через монтажные швы в зимнее время (сквозное продувание).

Крепление оконных блоков к проему

Согласно п.Б.5.3 ГОСТ 30971-2012 выбор крепежных элементов и расстояние между ними по контуру проема, а также глубину заделки в стене устанавливают в рабочей документации на основании расчета в зависимости от площади и массы оконного изделия, конструкции стенового проема, прочности стенового материала, значения ветровых и других эксплуатационных нагрузок.

Минимальные расстояния между крепежными элементами не должны превышать для:

• оконных коробок из древесины — 800 мм;
• коробок из алюминиевых сплавов и профилей ПВХ белого цвета — 700 мм;
• коробок из цветных профилей ПВХ — 600 мм.

Расстояние от внутреннего угла коробки до крепежного элемента — 150-180 мм; от узла импостного соединения до крепежного элемента — 120-180 мм.

Минимальные расстояния между крепежными элементами не должны превышать указанных в таблице Г.1 ГОСТ 30971-2012:

Таблица Г.1 ГОСТ 30971-2012

Расстояния между крепежными элементами

Ширина коробки, мм

Расстояние между крепежными элементами, мм

— ПВХ профилей белого цвета

— цветных ПВХ профилей

В соответствии с п.Б.5.4 ГОСТ 30971-2012 для передачи нагрузок, действующих в плоскости оконного блока, на несущую строительную конструкцию применяют опорные (несущие) колодки из полимерных материалов твердостью не менее 80 ед. по Шору А или пропитанной защитными средствами древесины твердых пород. Число и расположение опорных колодок определяют в рабочей или технологической документации. Рекомендуемая длина колодки должна быть 100-120 мм. Опорные колодки устанавливают после крепления оконного блока к стеновому проему крепежными элементами.

Установочные клинья удаляют перед устройством утеплительного слоя монтажного шва. При установке оконных блоков допускается использовать опорные колодки, которые после крепления разворачивают из монтажного положения в рабочее, места их установки заполняют утеплительным материалом с наружной и внутренней стороны (п.Г.1.2 ГОСТ 30971-2012).

Примеры расположения точек крепления коробки и опорных (несущих) колодок и крепежных деталей при монтаже оконного блока согласно приложению Г ГОСТ 30971-2012 представлено на рисунках ниже:

Общие требования к монтажу по ГОСТ

ПВХ окна должны быть установлены с соблюдением норм и стандартов ГОСТ

Дорогое элитное окно с многокамерным стеклопакетом снижает свою функциональность, если оно установлено с нарушением правил. Стандарты разработаны технологами для того, чтобы после установки окон ПВХ по ГОСТу в помещении был оптимальный микроклимат. Не должно быть риска выпадения рамы из проема.

Есть документ, который определяет правильный монтаж окон — ГОСТ 30.971 – 2002. В нем приведены технические условия для организации монтажного шва между оконной рамой и торцом стен.

Шов примыкания включает:

• наружный слой, который изолирует от влаги, но пропускает пар;
• центральный — уменьшает тепловые потери;
• внутренний — изолирует от бытовых паров.

Слои совмещают функции, например, внешний дополнительно защищает от холода, что учитывают при расчете показателей оконной рамы. Конструкция и состав монтажного шва установлены в рабочих приложениях, которые включены в текст ГОСТа. Правила монтажа разработаны в соответствии со строительными правилами и нормами с учетом стандартных требований.

Требования к технологии установки пластиковых окон:

• Швы должны выдерживать эксплуатационные нагрузки, например, осадки, жару, мороз, ветер, не разрушаться при усадке строения.
• Материалы для швов должны быть устойчивы к деформациям, осадочным, температурным изменениям размеров блоков и стеновых торцов, при этом учитывают расчетную степень сжатия.
• Монтажный шов обладает таким показателем теплозащиты, что внутренняя поверхность откоса имеет температуру не ниже нормативной по СНиП.
• материал изоляции не может иметь звукоизоляционные свойства и водостойкость ниже, чем соответствующие показатели оконной конструкции.
• Швы выполняют прямыми, если торец проема не имеет четверти, или угловыми, в случае без четверти.

Требования к монтажному шву

Монтажные швы узлов примыкания оконных и дверных блоков изготавливают в соответствии с требованиями ГОСТ 30971-2012 по конструкторской и технологической документации, утвержденной в установленном порядке (п.5.1.1 ГОСТ 30971-2012).

Варианты устройства монтажного шва по ГОСТ 30971-2012 приведены на рисунке 2.

Рисунок 2 ГОСТ 30971-2012 — Вариант устройства монтажного шва

Условные обозначения принятые на рисунке:

• I — наружный водоизоляционный паропроницаемый слой;
• II — центральный тепло-, звукоизоляционный слой;
• III — внутренний пароизоляционный слой;
• IV — дополнительный водо- и пароизоляционный слой.

Требования к размерам монтажных зазоров установлены в разделе 5.2 ГОСТ 30971-2012.

Согласно п.5.2.1 минимальные размеры монтажных зазоров для оконных блоков различной конструкции принимают в соответствии с таблицей 2, рисунком 3, а также из условия обеспечения возможности свободного температурного расширения оконного блока без возникновения изгибных деформаций профильных элементов.

Рисунок 3 ГОСТ 30971-2012 — Расположение монтажного зазора

a

Согласно п.5.2.3 ГОСТ 30971-2012 отклонение от вертикали и горизонтали сторон проема не должно превышать 4,0 мм на 1 м.

Проверку проводят тремя способами:

• строительным уровнем, при этом измерение ширины и высоты проводят не менее трех раз;
• измерением диагоналей проема;
• лазерным построителем плоскостей.

В соответствии с п.5.3.1 ГОСТ 30971-2012 кромки и поверхности проемов не должны иметь выколов, раковин, наплывов раствора и других повреждений высотой (глубиной) более 10 мм. Поверхности, имеющие масляные загрязнения, следует обезжиривать. Рыхлые, осыпающиеся участки поверхностей проема должны быть упрочнены (обработаны связующими составами или специальными пленочными материалами).

Технология монтажа по ГОСТу

Установка пластиковых окон по ГОСТу 30971-2012, пошаговая технология которой предложена, может быть выполнена и самостоятельно.

Шаг 1. С помощью щетки с жесткой щетиной или малярной кисти сметают пыль и мусор.

Шаг 2. Швы между кирпичами выравнивают влагостойкой шпатлевкой.

Шаг 3. Покрывают шпатлевку слоем грунтовки.

Шаг 4. Открывают оконный блок и снимают створку.

Шаг 5. В нижней части рамы снимают подставочный профиль.

Шаг 6. Приклеивают ПСУЛ в месте стыка рамы и подставочного профиля.

Шаг 7. Если устанавливают балконный блок, снимают стыковочный профиль и с внешней стороны рамы. В месте стыка с проемом приклеивают ленту ПСУЛ по всему периметру. Если устанавливают окно, сразу приклеивают ленту по его периметру.

Шаг 8. Берут простой карандаш и рулетку. Делают разметку точек крепления на ПВХ профиле. В соответствии с требованиями стандарта, расстояние между этими точками не должно превышать 70 см. Отверстие должно отстоять от угла рамы на 150-180 мм.

Шаг 9. Высверливают отверстия. Диаметр сверла должен быть меньше диаметра болта или самореза.

Шаг 10. На проем устанавливают опорные колодки, которые будут находиться под рамой.

Шаг 11. Вставляют раму и фиксируют саморезами.

Шаг 12. Со стороны улицы отмечают места крепления ПСУЛ.

Шаг 13. Снимают раму и со сдвигом 0,5 см от разметки, приклеивают ПСУЛ.

Шаг 14. Устанавливают на раму стартовый профиль для откосов.

Шаг 15. С внутренней стороны оклеивают раму лентой ГПЛ.

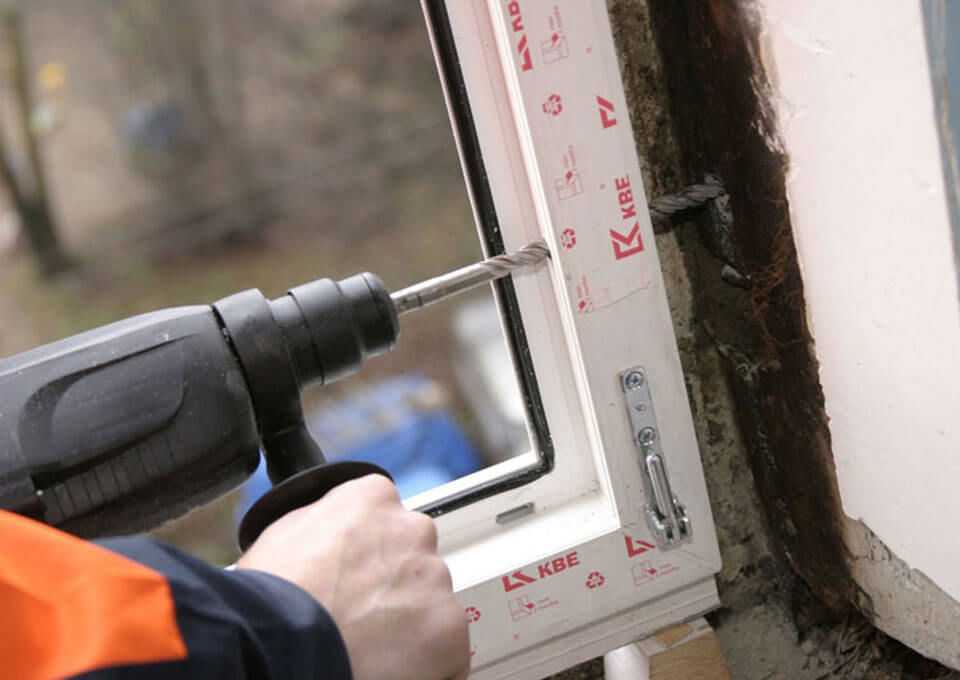

Шаг 16. Устанавливают раму, выравнивают. Высверливают в стене отверстия под дюбели и выполняют окончательную фиксацию.

Шаг 17. Устанавливают створки.

Шаг 18. Заполняют шов монтажной пеной.

Шаг 19. Через 15-20 минут ленту ГПЛ выравнивают вдоль откосов.

Шаг 20. Под подоконник устанавливают ГПЛ.

Шаг 21. Осуществляют монтаж подоконника.

Шаг 22. Под отлив устанавливают диффузионную ленту.

Шаг 23. Крепят отлив.

Шаг 24. Устанавливают откосы.

Установка окна по госту по ГОСТу, инструкция которой приведена выше, – несложная задача. Если соблюдать все требования Госстандарта, оконные проемы будут надежно утеплены и герметизированы. P.S. А на десерт предлагаю посмотреть видео-ролик: Монтаж окна по ГОСТу

Необходимые инструменты и материалы

Инструменты для монтажа ПВХ окон

Для демонтажа помимо молотка и электролобзика, потребуется ломик, болгарка с кругом по металлу (для арматуры). Утеплитель вынимают руками в перчатках, можно использовать строительный нож и шпатель для отделения наклеенного материала от торцов.

Отбивают раствор с места посадки с помощью перфоратора с насадкой-лопаткой. Для выкручивания саморезов, шурупов применяют шуруповерт, гвозди удаляют гвоздодером, а дюбели, анкеры перепиливают болгаркой.

Для установки оконных блоков из ПВХ понадобятся следующие инструменты:

• перфоратор, сверла с победитовыми наконечниками, шуруповерт, дрель;
• буры диаметром 6 мм используют для монтажа окна на крепежные пластины, а размер 10 берут для сверления под анкера;
• строительный пистолет под пену;
• нож по г/картону, молоток;
• строительный или лазерный уровень, рулетка 5 м, карандаш, отвес;
• ножницы по металлу, плоскогубцы, отвертка крестовая и плоская, стамеска.

Материалы для монтажа рамы со стеклопакетами:

• распоры и монтажные клинья из плотного пластика, количество принимают так, чтобы установить элементы по периметру окна;
• пена монтажная на базе пенополиуретана с малым показателем расширения для заполнения пространства между рамой и стеной;
• паропроницаемый уплотнитель (ПСУЛ) для организации самовентиляции и защиты от увлажнения застывшей пены;
• гидроизоляционная лента для установки внутри комнаты на базе полиэтилена с тонким алюминиевым слоем;
• диффузионная лента для предохранения монтажного шва от осадков и действия лучей.

В качестве крепежа готовят простые или регулируемые анкеры, саморезы, дюбели. Современный способ предполагает монтаж рамы на пластинах. Помимо этого, нужны поддерживающие консоли, герметик силиконовый, подставочный профиль.
