Как установить цокольный отлив поэтапно

Что бы правильно закрепить отлив на цоколе, надо знать несколько важных моментов.

Первый: Отлив крепится на уже готовый цоколь (то есть отделка цоколя полностью завершена, он ровный и дополнительного выравнивания раствором не требует).

Второй. Отливы крепятся на цоколь, до отделки фасада здания.

Третий: Отлив должен быть шире цоколя сантиметров на пять, не меньше, чуть больше можно.

4) Углы отливов вырезаются из этого же материала (обратите внимание на то что есть готовые углы для отливов,

это если нет желания с ними возиться).

5) Нахлёст одного листа отлива на другой, должен быть три. три с половиной сантиметров.

Из инструмента нам понадобится.

Силиконовый герметик и «пистолет» к нему.

Ножницы по металлу ( я пишу об оцинкованном отливе, если отлив пластиковый, то ножницы по-металлу не пригодятся).

Перфоратор (если придётся сверлить бетонные стены, или кирпич, если дом из бруса, то можно просто безударную дрель.

Естественно стены к которой будем крепить отлив, очищается от пыли и грязи

Крепить отливы начинают с углов цоколя, ждя начала промерьте цоколь по длине одной стены (кстати обрезки могут пригодиться на следующей стене, если произвести правильные замеры, то можно отлив резать с учётом использования обрезков).

В некоторых покупных (не самодельных) отливах есть уже готовые отверстия под дюбеля с шурупом ( если нет, то размечаем и сверлим).

Остаётся только разметить и просверлить, затем вставляем дюбель с стену и снимаем отлив, перед окончательным монтажом, наносим водостойкий герметик на отлив и на стену, затем закручиваем шуруп и убираем лишний герметик.

Если цоколь широкий, соответственно и отлив к нему то же широкий, у таких отливов есть специальные кронштейны, которые так же крепятся на дюбеля ( сверлим снизу отлива, размечаем по кронштейнам). Кронштейны удерживают на месте отлив, в ветряную погоду он никуда не денется.

В конце скажу, что я описал крепление отливов к стене, если на фасаде здания есть обрешётка под отделку, то отливы крепим непосредственно к ней, герметизация силиконом проводится во время монтажа отделочного материала на фасад здания.

модератор выбрал этот ответ лучшим

Я так понимаю, что строительство дома уже подходит к концу, главное что фундамент и стена уже возведены и поставить цоколь под стену не получится. Тогда необходимо сделать следующее:

Подбираем отлив на цоколь по ширине, для этого рулеткой измеряем расстояние от места предполагаемого крепления отлива к стене и до края фундамента. Прибавляем к этому расстоянию 2-3 сантиметра и ищем отлив не менее заданного размера.

На рисунке он не показан, но я советую сделать сначала бетонный отлив, т.е. залить раствором под углом место, которое может быть пустым после установки отлива, это угол между цоколем и стеной. Для того, чтобы если со временем вода сможет попадать под отлив, то она всё-равно стекала от стены вниз.

Установить отлив на стенку используя дюбель-гвозди, если стена кирпичная или из блоков, или шурупы, если стена деревянная, но не прикручивать их намернтво, а только наживить.

Промазать стык отлива и стены герметиком или силиконом и закрутить щурупы до упора, прижав отлив к стене, лишний герметик сразу убрать.

Собственно установка отлива на цоколь не такая уж и проблема, но тут есть один немаловажный момент. И многие любители непрофессионалы его часто допускают, этот момент заключается в следующем: установка и крепление отлива стык между отливом и стеной обязательно должен быть закреплен с помощью герметика а затем взят дюбелями или на саморезы. Многие так не делают и при косых дождях ( а такое случается часто ) вода может попадать за цоколь и тогда возникнут проблемы.

Отлив по технологии должен быть шире цоколя на 2,5 сантиметров. Подготовить прежде всего место крепления отлива тщательно обмести или можно сжатым воздухом освободить от пыли и более крупных фрагментов, затем наносим герметик густо на отлив и строительным пистолетом прибиваем его дюбелями расстояние 50 — 60 см. И так если Вы решили установить на дом панели сайдинг или металопрофиль вначале установите отливы это выйдет дешевле.

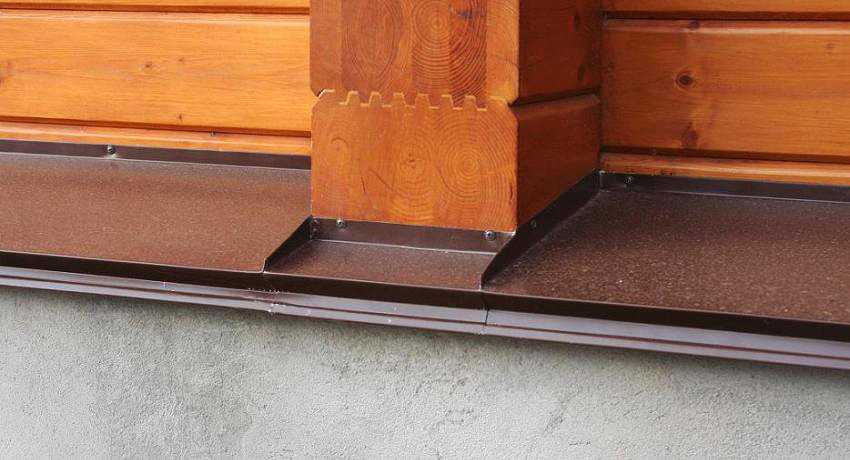

Как сделать угол на отливе?

Некоторую сложность представляет собой обработка углов дома: стыки должны быть герметичными и аккуратно выглядеть.

В готовый комплект отливов ПВХ уже включены соответствующие доборные элементы. Это цельнолитой угол, после его установки вам остается только загерметизировать стыки со стенами и прямолинейными участками.

Углы металлических отливов можно обработать разными способами:

обрезать края под 45 градусов и уложить с нахлестом на стыке;

закрыть стык отдельно вырезанной прямоугольной планкой, закрепить ее шурупами;

Стык угла отлива отдельно вырезанной прямоугольной планкой

оба стыкующихся отлива обрезать под 45 градусов с припусками и соединить стоячим фальцем.

Соединение угла двух отливов стоячим фальцем

При обработке внутреннего угла можно просто завести одну из стыкующихся планок под другую и зафиксировать шурупами или сделать накладку.

Виды

Цокольный отлив — наклонная планка прямоугольной формы шириной от 5 до 70 см. Ее устанавливают по всему периметру здания. Изготавливаются из нескольких материалов, выбор осуществляют с учетом дизайна отделки стен, формы и текстуры поверхности основания строения.

Классификация:

1. Из поливинилхлорида (ПВХ, пластик) для окон и фундамента. Это лучший вариант для дома со стенами с вентилируемыми фасадами из винилового сайдинга. Достоинства — доступная цена, устойчивость к воздействию агрессивных веществ, атмосферных явлений, ультрафиолета, высокая степень гидроизоляции, большой выбор цвета и формы, низкий уровень шума во время дождя. Недостаток — хрупкость дешевых изделий, невозможность ремонта. Стандартная длина — 1,5 и 3 м.

2. Бетон. Для изготовления используют раствор марки прочности не ниже М400 с добавлением пластификаторов, повышающих морозоустойчивость и водонепроницаемость. В состав вводят пигмент, что позволяет подобрать цветовое решение, подходящее для любых фасадов и фундаментов. Ширину подбирают под размер основания. Минус — сложный монтаж из-за больших размеров и веса. Крепят их к поверхности с помощью ЦПС. Этот вид лучше всего сочетается с кирпичными или каменными стенами при условии, что цоколь имеет высокую несущую способность. Бетон можно покрывать любой фасадной краской.

3. Клинкер. Специальная клинкерная плитка является лучшей с эстетической точки зрения, недостатки — высокая стоимость, сложность установки. Крепят на цементный раствор. Подходят для кирпичных и каменных стен.

4. Оцинкованная сталь. Имеют вид полки с двумя загибами: один служит для крепления к стене, второй — для стекания жидкости. Цвет может быть любым, есть отделка под дерево. Изделия универсальны, достоинства — прочность, простота монтажа. В продаже есть виды с полимерным покрытием, которое защищает от царапин, ударов. Варианты — полиэстер, матовый полиэстер, пурал (полиуретан), пластизол, последний — лучший по прочности. Он имеет текстуру березовой коры или крокодильей кожи. По устойчивости к коррозии с ним сравним пурал, срок службы которого — от 50 лет, из пластизола — от 30, глянцевый полиэстер — 10, матовый — 15. Размеры — 1,5, 2 или 3 м, если кровля отделана металлочерепицей или профлистом, то целесообразно купить планки такого же цвета.

5. Алюминий. Отличаются меньшим весом, низким уровнем шума, их окрашивают порошковой краской любого цвета по RAL. Этот тип устойчив к перепадам температур, механическим и длительным воздействиям атмосферных осадков, размеры — до 3 м.

6. Медь. Почти не подвержены коррозии, поэтому самые долговечные. Используют медь обычную, патинированную (состаренную) или оксидированную. Классическая без специального ухода естественным образом покрывается зеленым налетом (патиной). Второй тип имеет зеленый оттенок, оксидированная — черный. Применяются редко из-за высокой цены.

7. Дерево. Отливы из этого материла ставят на цоколь дома из древесины. Лучше прочих подходит обрезная доска из лиственницы. Для продления срока службы рекомендуется перед монтажом обработать пропиткой.

8. Натуральный камень песчаник. Является природным утеплителем, цвета — серо-зеленый, серо-синий, светло-серый. Подходит для фундамента с большой несущей способностью, сочетается со стенами из кирпича, каменными или с фасадными панелями, отделанными каменной крошкой.

При выборе нужно учесть, что размеры отливов должны быть такими, чтобы выступ составлял не менее 50 мм. Для пластиковых и металлических планок в продаже есть специальные боковые заглушки, предназначенные для отделки кромок. Вариант отделки цоколя из искусственного камня — оформление верха фундамента клинкерным кирпичом со срезанным или закругленным торцом.

Конструкция и виды отливов

Отлив для фундамента имеет достаточно простую конструкцию: основная плоскость дополнена двумя загибами – один для плотного прилегания к плоскости цоколя, второй для придания направленности отводимому потоку воды. За исключением незначительных нюансов конструкция всех видов изделий одинакова.

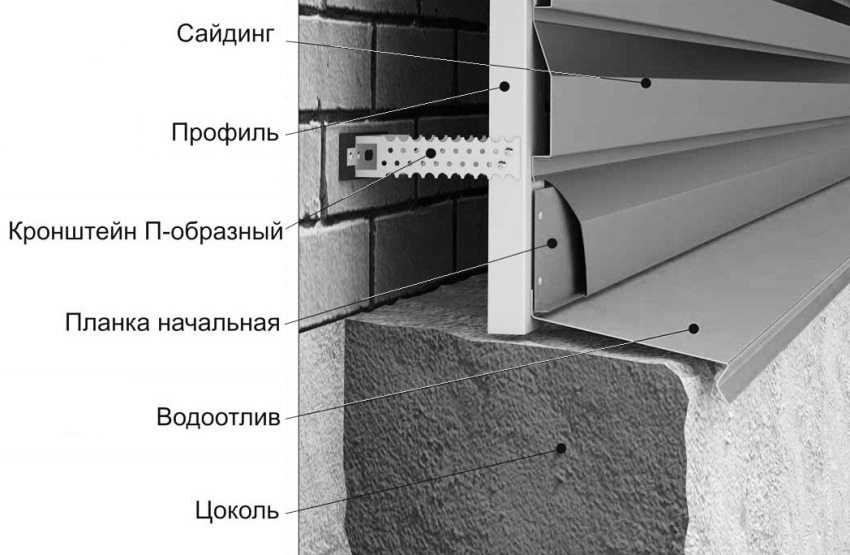

Пример схемы расположения цокольного отлива.

Отливы для фундамента могут иметь различную ширину. Как правило, более узкий отвод (от 50 мм) устанавливается на домах с так называемым нависающим цоколем, периметр которого несколько больше, чем у фундамента. Широкие водоотливы (до 400 мм) требуются, когда вертикальные наружные поверхности цоколя и фундамента лежат в одной плоскости.

Вопрос выбора изделий сводится к оценке эксплуатационных качеств материала.

Материал	Преимущества	Недостатки	Ориентировочная цена, р/п.м.
Стальные с оцинковкой	легкость монтажа, ударопрочность	посредственная эстетичность, значительное снижение долговечности при повреждении покрытия.	100
Стальные с полимерным покрытием	больший (в сравнении с оцинкованными отливами) срок службы, химическая стойкость, возможность выбора цвета в тон или контрастного окраске фасада, невосприимчивость к УФ-лучам	уязвимость покрытия для механических воздействий	110
Пластиковые	долговечность, эстетичность, большой выбор цветов	существенное снижение эксплуатационных качеств, хрупкость и ломкость при снижении температуры	70
Алюминиевые	легкие и долговечные конструкции, эстетичность которых повышается при нанесении полимера	посредственный внешний вид без полимера, Возможность образования вмятин при ударах	155-170
Медные	водостоки с безупречными эксплуатационными характеристиками, способные прослужить 100-200 лет.	относительный недостаток – требовательность цвета к цвету и фактуре фасада, существенная проблема – очень высокая стоимость	из классической меди – 950, из оксидированной – 1700, из патинированной – 2450
Каменные	высокопрочные, эстетичные, химостойкие, невосприимчивые к механическим повреждениям	трудоемкость монтажа своими руками, сложность формирования сплошного покрытия	Большой диапазон цен в зависимости от материала: Искусственный камень – от 300, Мрамор, гранит – от 2500
Клинкерные	возможность большого выбора красивых моделей, относительно небольшой вес, высокая прочность	необходимость определенных навыков для самостоятельного монтажа	От 200

Оцинкованный цокольный водоотвод.

Для деревянного дома оптимальны панели из стали или алюминия.

Пластиковые чаще применяются при наличии обшивки из сайдинга.

Каменные, клинкерные, медные – для дома из кирпича или блоков, цоколя с отделкой натуральным или искусственным камнем.

Как создать отливы для фундамента своими руками

Вначале нужно подготовить материал к работе, разделив его на полосы необходимой ширины.
Затем при помощи уровня наносят разметку.
После размещения заготовки на уголке ее доводят до требуемой формы.
Там, где материал контактирует со стеной, он будет изгибаться незначительно и смотреть вверх. С обратной же стороны ширина будет больше, а сама заготовка будет направлена вниз.
При определении длины заготовки следует ориентироваться на сам цоколь. Что касается ширины, то здесь нужно исходить из места установки. Если отлив будет установлен над фундаментом, то в этом случае ширина должна быть маленькой, если над цоколем – большой.

Материалы для изготовления

Водоотводные элементы делятся в зависимости от материала, из которого они сделаны: бетонные и металлические. Железные изделия бывают медными, алюминиевыми и оцинкованными с защитным покрытием.

Схема фиксации на заборе

Для изготовления из цветного металла необходимо использовать листовой алюминий и медь. Сегодня не часто встретишь алюминиевую и медную защиту из-за высокой цены. Но по качеству они превосходят изделия из оцинкованного материала прочностью и сроком службы. Алюминий и медь не ржавеют, поэтому возможные царапины при монтаже им не страшны. Преимущества:

жёсткость детали;
устойчивость к перепадам погоды;
звукопоглощение;
привлекательный вид;
срок службы.

Схема стыковки

Недостатки:

цена;
вес.

Стальные оцинкованные конструкции отливов, покрытые полиэстером или порошковой краской, самые распространённые на сегодня. Доступны различные цвета, они легко гнутся и поддаются обработке, неприхотливы в эксплуатации.

Схема размещения отливов в углах

Преимущества:

устойчивы к погодным условиям;
простой монтаж;
привлекательный вид;
доступная цена.

Образец готовой конструкции с защитными элементами

Недостатки:

легко деформируются;
боятся царапин.

Еще один вид – это бетонные плиты. Бетонные блоки делают плоскими, двускатными или четырехскатными. Материал хорошо сочетается с кирпичными заборами и тумбами.

Схема составных элементов забора из бетона

Преимущества:

срок эксплуатации;
привлекательный вид;
невысокая цена;
устойчивы к атмосферным осадкам;
не боятся механических повреждений;
простой монтаж.

Основной недостаток: вес.

Пример установки бетонных отливов

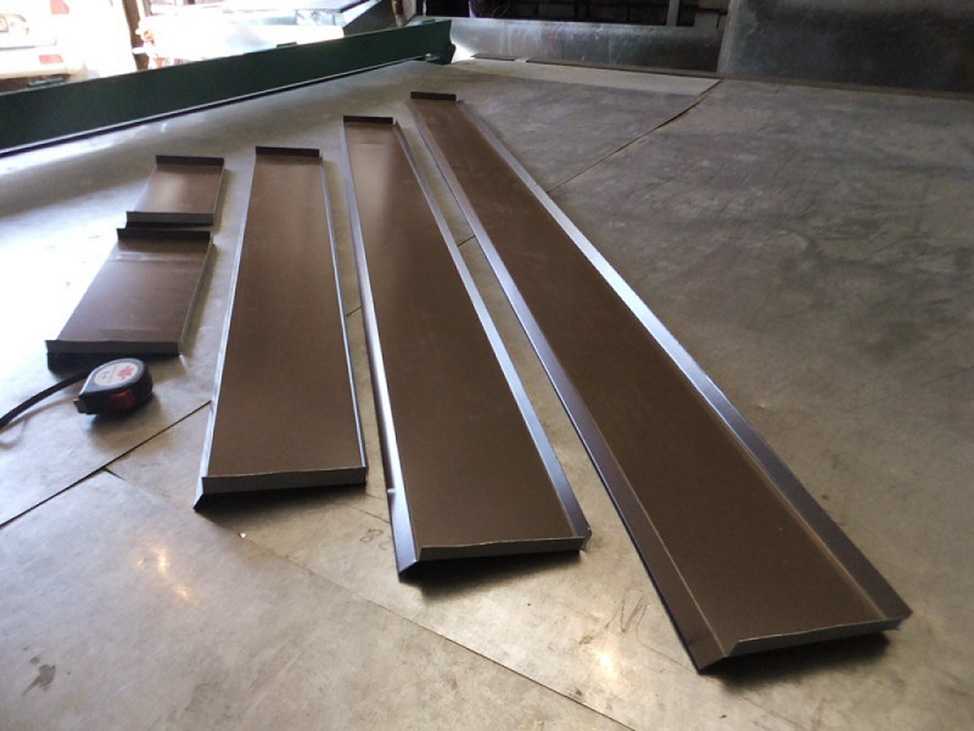

Производство

Парапеты изготавливают двух видов: металлические и бетонные.

Металлические делают из алюминия, меди и оцинкованного металла. Сегодня чаще используют полиэстер – оцинкованный лист со специальным покрытием. Его производят в рулонах и листах. Листы полиэстера бывают двух размеров: 3000х1250 или 2500х1250 мм.

Применение отливов для защиты основания ограждения

Изделия производят следующим образом:

Материал кроят и гнут при помощи станка-листогиба.
На станке выставляют нужный размер ширины заготовки.
Кладут заготовку на станок, устанавливая лист в упоры.
Роликовым ножом режут лист, получают заготовку нужной ширины.
Болгаркой или специальным резаком отрезают заготовку нужной длины.
Размечают место загиба на внешней (белой) стороне листа.
Размечают внутреннюю сторону заготовки.
Подают лист на станок, тыльной стороной вверх, и по сделанным меткам гнут заготовку.
Операцию повторяют с тыльной стороны: метка, загибание.
Подают металл в листогиб внешней стороной (белой) и гнут.

Схема основных параметров

Таким образом делают все части из листового полиэстера.

Для изготовления бетонных парапетов нужен специальный бетон: 1/2 части цемента и песка, 1/4 мелкого щебня от общей массы, присадка, вода, краситель.

Популярные типы изделий для забора

Изготовление бетонных парапетов пошагово:

Замешивают бетон. Если нужно, добавляют краситель.
Подготовленную форму устанавливают на вибростол.
Заливают в нее бетон.
Вибрируют и оставляют затвердевать.
Достают заготовку из формы.

Бетонные отливы рекомендуют устанавливать не раньше трех дней после бетонирования.

Многообразие элементов для забора из бетона

Особенности и декоративные качества

Отливы для фундамента отличаются формой сгиба, но все они имеют плоскость, с помощью которой их можно закрепить к стене здания и они не повредят ничего. Ширина сбрасывателя влаги должна быть шире горизонтальной плоскости не меньше чем на 5 сантиметров, чтобы вода не стекала по отвесной стене цоколя, а попадала на отмостку.

В строении слива есть конструктивные элементы;

полка под углом для стекания влаги;
крепежный отгиб, устанавливаемый впритык к вертикальной поверхности;
фронтальная плоскость для направления стока воды.

Лицевой отгиб горизонтальной плоскости ставится немного под углом, чтобы влага свободно стекала под действием силы тяжести. Часто в стене выше отлива болгаркой прорезается щель, тогда отлив на цоколь получает еще один элемент в виде горизонтальной полки, которая входит в тело стены.

Отлив учитывается в декоративном оформлении фасада, т.к. полоса хорошо видна на фоне лицевой отделки. Цвет отлива выбирается в тон стены или принимается контрастный, это зависит от дизайнера и пожеланий хозяина.

В домашних условиях цокольный металлический отлив делается с помощью деревянного молотка и металлического уголка. Иногда у хозяина есть гибочный станок для изготовления полос из оцинковки и нержавейки. Отливы с покрытием лучше приобретать в магазине.

Особенности и технология установки отливов

Технология установки изделий включает в себя:

измерение периметра дома;
определение необходимой ширины конструкции;
установку элементов в угловой части дома;
крепление отливов к стене при помощи герметиков и самонарезных болтов;
проверку системы на функциональность и обнаружение протечек.

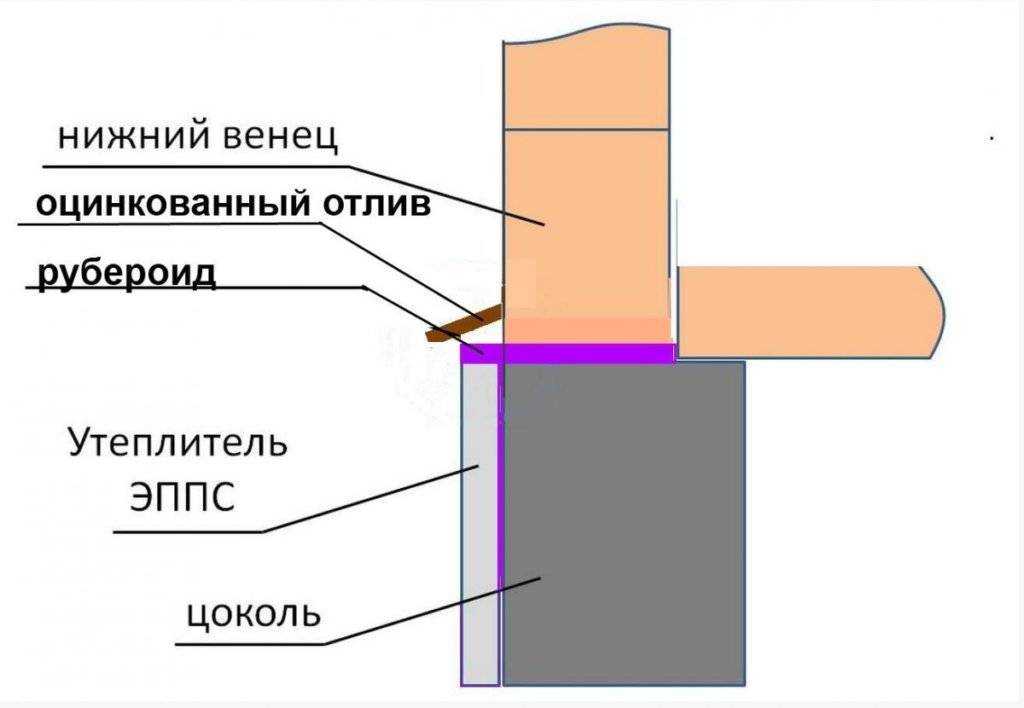

Установка защиты фундамента на цоколь деревянного дома требуется в обязательном порядке. Древесина впитывает влагу, и эта особенность пагубным образом влияет на фасад сооружения. Бревна нуждаются в усиленной защите, по этой причине лучше выбрать установку бревенчатого или металлического отлива. Главные особенности и технология установки: деревянные детали должны быть обработаны водоотталкивающими средствами.

Подготовительный этап

Перед тем как приступать к работам, проводят ревизию периметра цокольной конструкции на наличие сколов или трещин. При наличии таковых производят герметизацию и затирку шпатлевкой

Еще одно важное условие – ровные, горизонтальные откосы

Сооружение откосов – ход работ:

К углам стен крепежами фиксируется малярный шнурок, ровность проверяется при помощи строительного уровня.
По шнуру строится откос, наклон должен составлять не меньше пятнадцати градусов. Соотношения раствора стандартные – одна часть цементного порошка к трем частям песка. Все составляющие следует залить водой. Консистенция должна получиться такой, чтобы раствор не стекал со шпателя.
По истечении нескольких дней откос полностью схватится.

Разметка под отливы

Чтобы крепление отливов к цоколю было выполнено качественно, потребуется выполнить разметку и произвести расчеты. Разметку делают с использованием строительного уровня с заложенным в него трассировочным мелом. После к точкам разметки прикладывают шнурок, его потребуется натянуть и отпустить. В итоге образуется полоса, которая обозначит, где должна быть прикреплена верхняя часть детали.

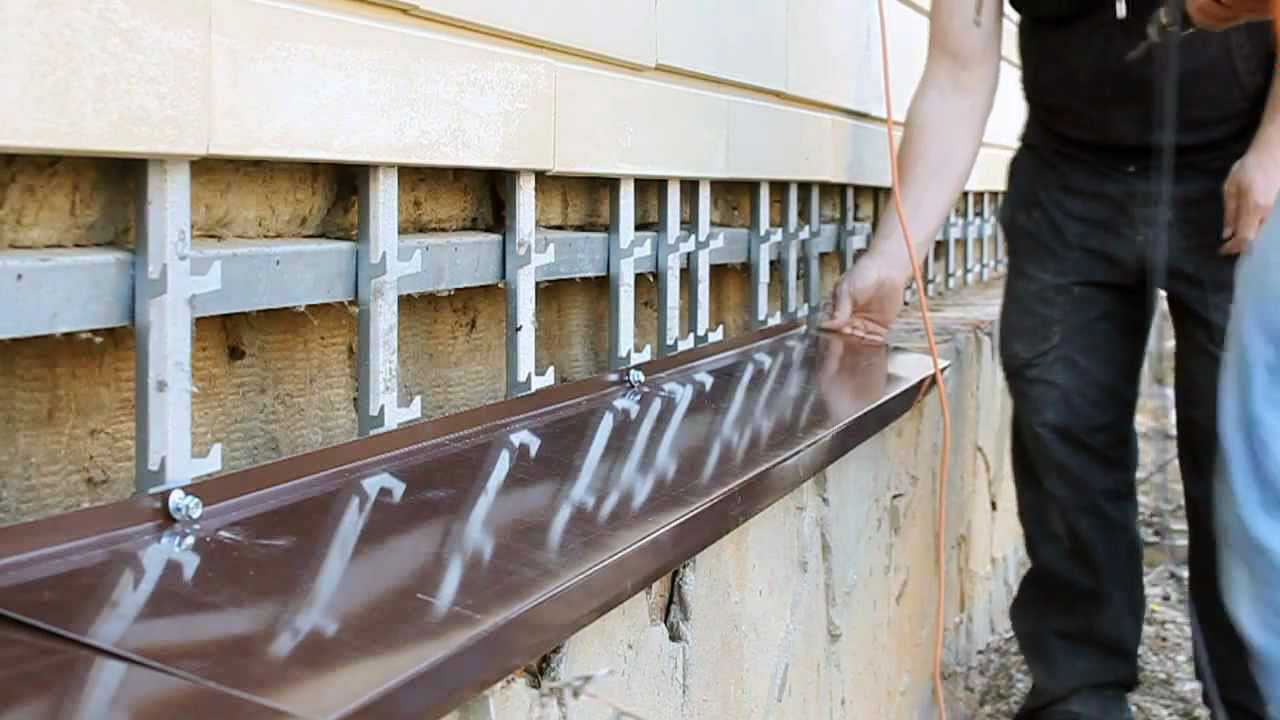

Крепление отливов

Вот как следует крепить отливы на цоколь:

В стене болгаркой штробят выемку глубиной до 15 миллиметров. Канавка нужна для того, чтобы вставить в нее верхнюю часть отлива. Если монтаж приспособлений будет произведен при строительстве дома, то элементы будут закреплены фасадом здания.
Монтаж лучше производить с угла строения. Чтобы установить первые элементы на цоколь потребуется взять 2 изделия и подрезать их под углом 45 градусов. При монтаже должен образоваться небольшой нахлест изделий. Для соединения полос отлива берут дюбель-гвозди.
Все последующие строительные единицы устанавливаются в аналогичном порядке. Прикрепляя детали, рекомендуется делать нахлест на предыдущий элемент от 5 до 10 см.
После того как крепление отливов к стене будет завершено, производят проверку жесткости конструкции.

Наиболее часто отливы нужны для фундаментных оснований, которые имеют небольшую высоту цоколя или он выступает над основой. Установленный на цоколь отлив предохраняет стены и фундамент от проникновения излишней влаги. При самостоятельной установке потребуются строительные навыки и соответствующий инструмент.

Материал для отлива

Поскольку цоколь является переходной частью от фундамента к фасаду коттеджа, следует выбирать отлив с учетом следующих факторов:

декоративная ценность – текстуру, рисунок и цвет планки обычно подбирают в одном стиле с облицовкой цоколя, фасада либо труб кровельного водостока;
ресурс – максимальный у бетона, меди, алюминия, минимальный у виниловых доборных элементов, сталь (окрашенная, оцинкованная) обладает средними характеристиками;
монтаж – алюминиевые и медные отливы можно крепить специальными кронштейнами, стальные планки саморезами и дюбелями, бетонные клинкерные элементы устанавливаются на растворе или приклеиваются.

Облицовка фундамента дома чаще выполняется своими руками из камня, кирпича либо из листовых материалов, копирующих его фактуру. Поэтому, у индивидуального застройщика проблем с экстерьером не возникает при выборе любого материала отлива.

Совет! Дороже всего стоит клинкер и медь, бюджетным вариантом является виниловая планка. Бетонные отливы в частных коттеджах применяются редко, ими обычно украшают фасады административных зданий.

Форма отливов из листовых материалов стандартная:

широкая средняя полка;
верхняя узкая полка, отогнутая под тупым углом для крепления к стене, каркасу
узкая нижняя полка, изогнутая под 90 – 120 градусов.

Для обеспечения стабильной пространственной геометрии и возможности крепления планки кронштейнами нижняя полка часто дополняется ребром жесткости. Под заказ производители изготавливают отливы любой ширины, наружные, внутренние углы, крепящиеся фальцем, замком или внахлест.

Клинкерные и бетонные отливные планки гораздо меньше по размерам. Их установка аналогична кладке по шнуру, только вместо ложкового ряда получается тычковый, так как каждое изделие ориентировано длинной стороной перпендикулярно стене. Используются эти материалы преимущественно на кирпичных фасадах.

Варианты отделки цоколя с отливом

Хотя многие относятся к отделке цоколя с отливом, лишь как к дизайнерскому решению, однако с практической точки зрения фундамент и цоколь нуждаются в защите от внешнего воздействия, загрязнения, в том числе и химическими веществами.

Сочетать отделку и утеплитель также является хорошей идеей. Ведь после утепления, основание будет вдвойне защищен. Как утеплитель чаще всего используется экструдированный пенополистирол. Его крепят на специальный клей, а после для дополнительной защиты закрепляют при помощи дюбелей или «грибков». После этого необходимо затягивать утеплитель сеткой и штукатурить цоколь. Однако после крепления теплоизоляционного материала и перед тем как штукатурить, необходимо убедиться в ровности цоколя. Ямы возможно нужно будет вытянуть клеем, а бугры — снять специальной теркой.

Без утепления

Если же утеплитель не предусмотрен, штукатурка для цоколя сможет создать хороший защитный слой, не требуя больших затрат от домовладельца. Затем выбранная вами краска для цоколя может придать красивый эстетичный вид всему зданию. Также можно добавлять красители в сам раствор, тогда даже при повреждении, не будет виден контрастный цвет штукатурки.

Выбираем материал для облицовки

Еще можно использовать облицовочный кирпич или блоки, однако ввиду большого веса для кладки необходимо изготовить отдельное основание. Устройство фундамента своими руками обеспечит надежность крепления отделки, а также позволит не создавать дополнительную нагрузку на уже имеющееся основание здания.

Если дом имеет мелкозаглубленный фундамент, который выступает на 20-30 см над поверхностью земли, то прежде чем облицевать цоколь, также можно поклеить утеплитель. Для облицовки можно использовать керамические блоки, пустотелый камень или другие варианты.

Также существует специальные клинкерные блоки, которыми отделывают ступени. Если их сделать в одном цвете со всем основанием, это будет выглядеть эффектно.
