Основные размеры плит перекрытия

Размеры плит перекрытий ПБ

Эти панели производятся по сравнительно новой технологии формования на стендах без использования форм. Основной особенностью является использование преднапряженного армирования вне зависимости от длины, а также бетона марки М-400 и выше. Расшифровка маркировки аналогична ПК.

Ширина зависит от установленного стенда, как правило, это 1,0 1,2 а также 1,5 метра. Как и в случае плит ПК 12-я ширина оптимальна для перевозки по норме загрузки автомашины.

Длина варьируется от 1,6 до 12 метров с шагом 10 см в зависимости от получаемой нагрузки и высоты плиты. Как правило, типовую нагрузку 800 кгс/м2 для высоты 220 мм по этой технологии можно получить до длины в 9-10 метров. Дальше, либо падает несущая способность, либо увеличивается толщина панелей.

Наши цены на эти изделия тут: плиты перекрытия ПБ.

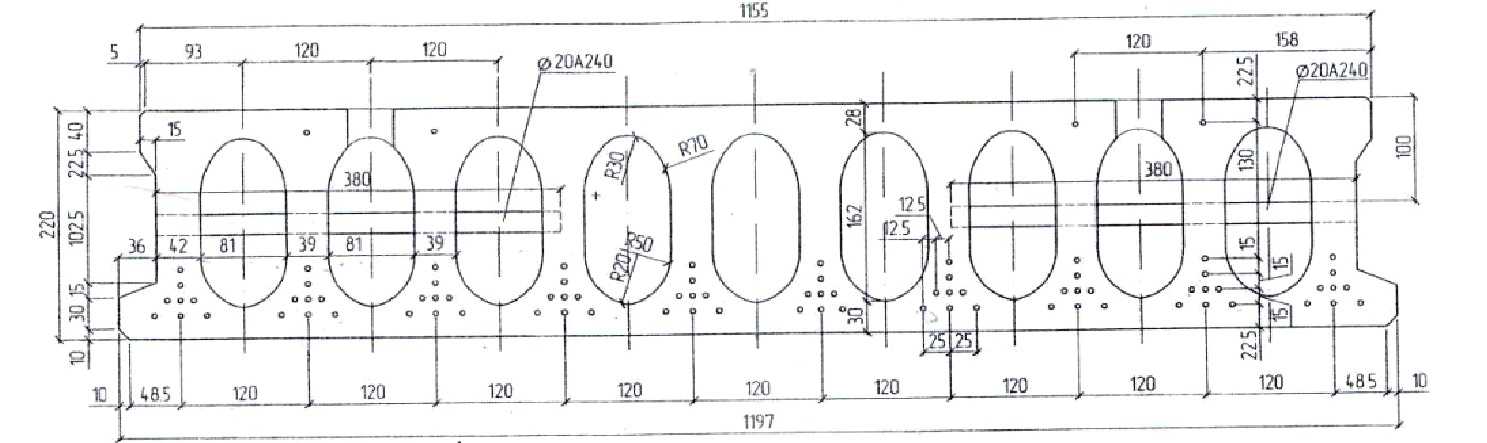

Диаметр, форма отверстий, а также расстояние между ними определяется изготовителем оборудования и проектом. Для каждого завода эти параметры индивидуальны. Обычно отверстия имеют овальную форму и увеличенное расстояние между пустотами, чтобы обеспечить прочность при давлении вышележащей стены по торцам без использования дополнительного армирования

Что представляет собой?

Плита ПК представляет собой плоский сборный ЖБИ элемент радиусного очертания, имеющий модульные размеры, в соответствии с типовой серией 3.900.1-14 Выпуск 1. Вся продукция, выпускаемая по данному проекту, имеет следующие особенности:

• Круглый проём для монтажа смотрового люка, либо ЖБИ элементов горловины колодца.
• Несколько типоразмеров, в зависимости от габарита канализационной камеры.
• Различная толщина элементов, которая зависит от их предела прочности и величины пролёта.
• В зависимости от габаритов и массы, плита имеет 3 или 4 монтажные петли, предназначенные для строповки изделия при погрузке или монтаже.

Однако современные производственные линии позволяют получить более высокое качество и точность за счёт внедрения систем автоматизации. Как правило, ЖБИ элементы изготавливаются на столах с виброопорами, что обеспечивает лучшее уплотнение бетонной смеси после её укладки в формы.

Особенности применения и монтажа

Так, при неправильном монтаже конструкция может быть негерметичной, что приведёт к заражению почвы и соседней акватории, в случае непредвиденного подъёма уровня канализационных стоков.

Чтобы избежать такой серьёзной проблемы, при монтаже следует выполнить все этапы работ:

• Последнее кольцо канализационной камеры или смотрового колодца обрезается в нужную отметку (при необходимости), кромка выравнивается слоем водоупорной штукатурной смеси.
• На поверхность торца кольца наносится жёсткий состав, обеспечивающий надёжную адгезию при укладке следующего элемента.
• Плита ПК поднимается краном за стропы, предварительно зафиксированные к ней через монтажные петли.
• Элемент должен располагаться створе с вертикальной частью горловины всей конструкции. Положение отверстия в крышке расположено не по центру, поэтому, при неверном позиционировании плиты, люк окажется в непроектном положении.
• Деталь аккуратно укладывается поверх кольца колодца и прижимается под собственным весом.
• Стыки и неровности в месте сопряжения оштукатуриваются и затираются, после чего вся поверхность колодца покрывается битумной мастикой, либо рулонной гидроизоляцией.

Стандартные марки и размеры элементов

Изделия для колодцев рассматриваемого типа различаются по различным критериям, указанными в приведённой ниже таблице:

Указанная выше номенклатура ЖБИ изделий сочетается с другой серийной продукцией, регламентирующей габариты цилиндрических колодезных колец, а также чугунных люков.
