Плиты перекрытия КЦП 3-10 (ТП 902-09-46.88)
Размеры:
- Длинна: 1160 мм.
- Ширина: 1160 мм.
- Высота: 120 мм.
- Вес: 225 кг.
- ГОСТ, Серия: ТП 902-09-46.88 скачать
- Объем бетона: 0,09 м3
- Геометрический объем: 0,1615 м3
- Цена: договорная
Стандарт изготовления изделия: ТП 902-09-46.88

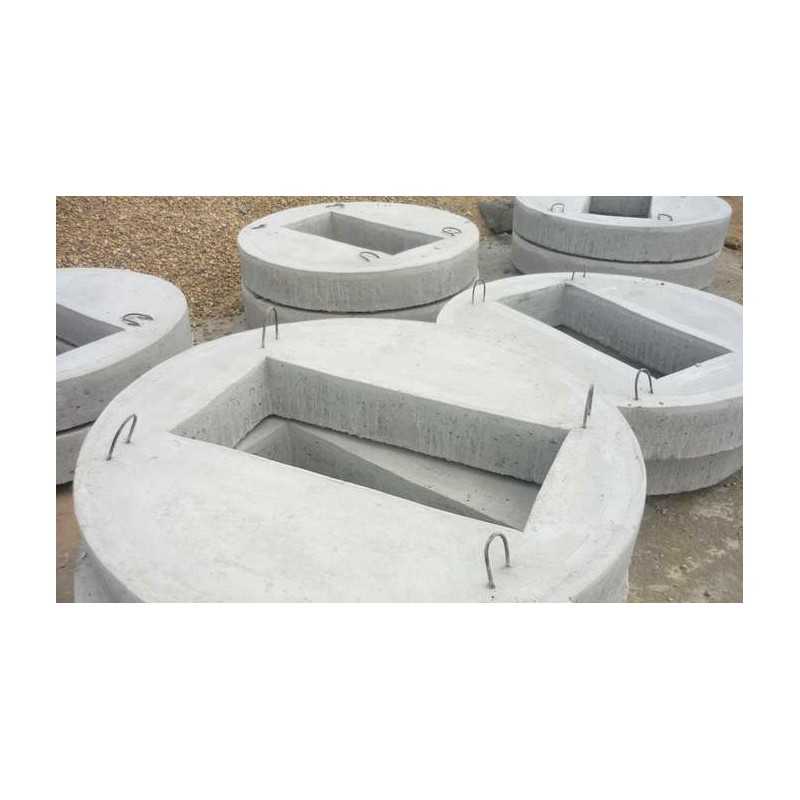

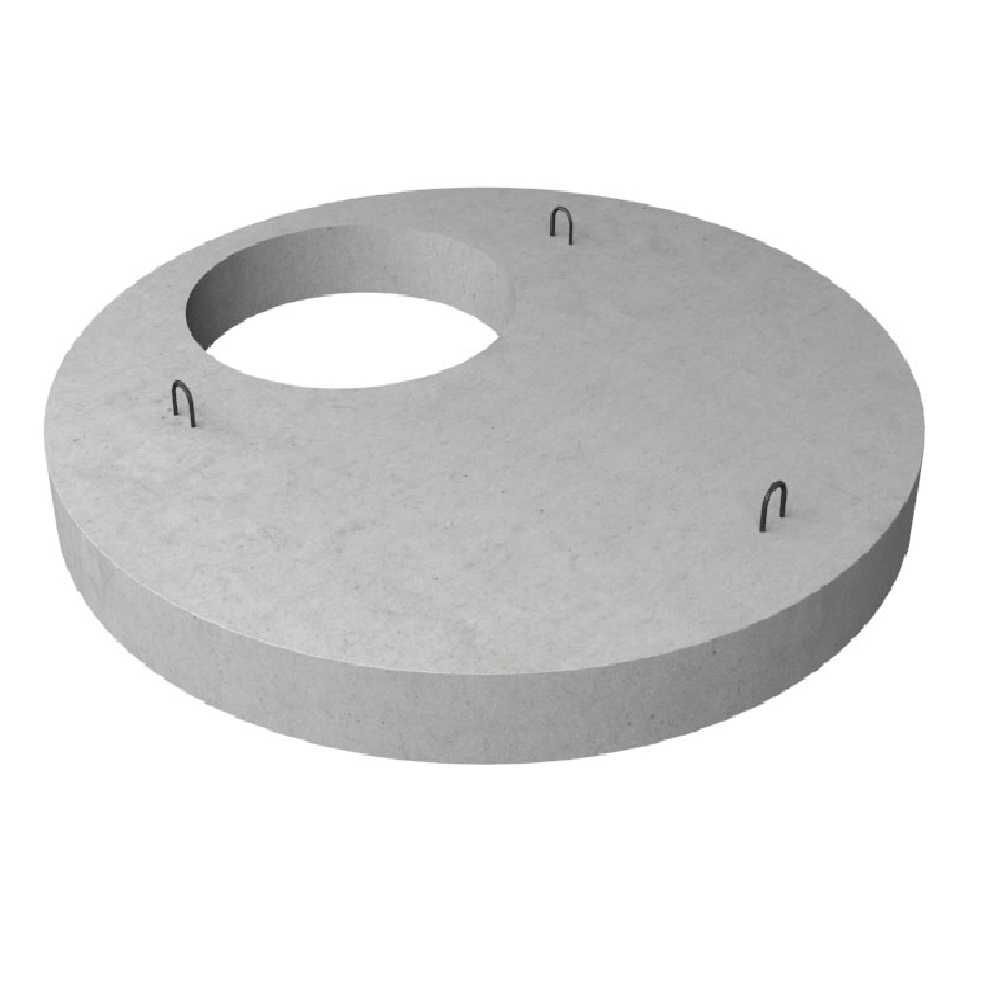

Плиты перекрытия КЦП 3-10 (ТП 902-09-46.88) унифицированные железобетонные изделия, имеющие круглую форму с прямоугольным поперечным сечением. Характерной отличительной особенностью конструкций является наличие в центральной части отверстия прямоугольной формы с закругленными боковыми сторонами, предназначенного для установки дождеприемной решетки.
Прочные плиты перекрытия применяются при строительстве колодезных сооружений, используемых для отвода жидкостей. Дождевая канализация собирается из различных железобетонных изделий, запроектированных документом ТП 902-09-46.88. Плиты служат конечным элементом и накрывают всю конструкцию, предохраняя колодец от попадания посторонних объектов, схода грунта и мусора. Устанавливаемая в центре изделия решетка способствует просачиванию в колодец дождевых осадков, что обеспечивает их устранение с городских улиц, автомобильных и железных дорог. Изделие обладает высокой прочностью, и, располагаясь на территории проезжей части способно выдерживать нагрузку от проезжающих автотранспортных средств.
Расшифровка маркировки
Знаки, наносимые на поверхность конструкций, позволяют в кроткий срок находить требуемые по типовому проекту изделия. Краску для нанесения маркировочных обозначений следует использовать устойчивую к атмосферным осадкам и перепадам температур. Комбинация цифр и букв КЦП 3-10 (ТП 902-09-46.88) расшифровывается:
1. КЦП тип конструкции плита перекрытия колодца;
2. 3 типоразмер отверстия для решетки;
3. 10 диаметр.
Для нанесения маркировочных обозначений допускается использование трафаретов и штампов.
Материалы и производство

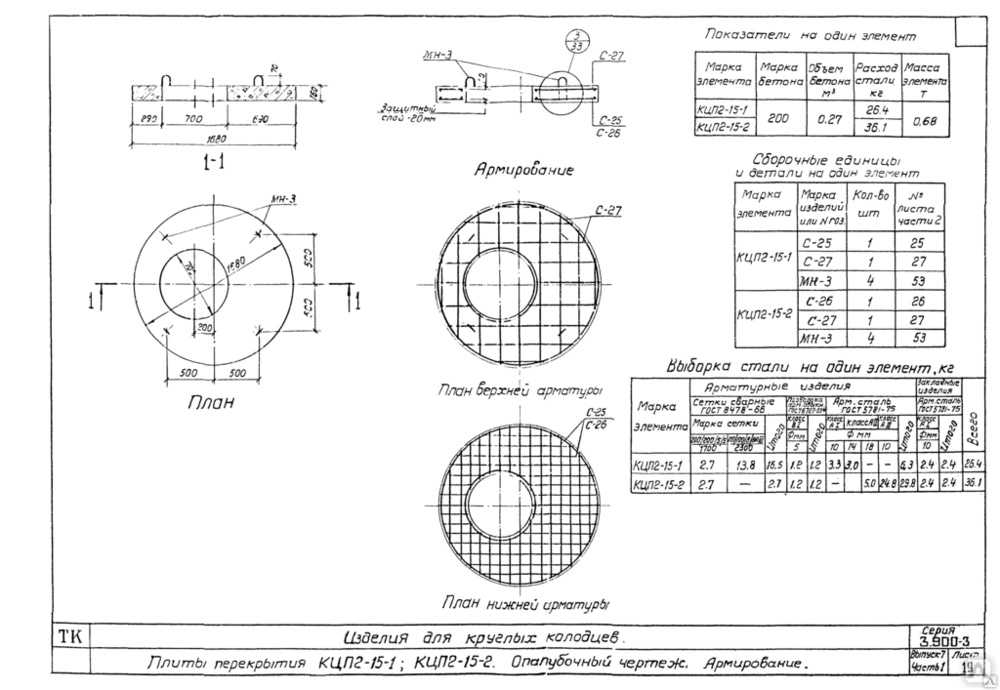

Полный порядок этапов производства и рабочие чертежи конструкций представлены в нормативном документе ТП 902-09-46.88. По условиям регламента главным сырьем для изготовления плит перекрытия КЦП 3-10 (ТП 902-09-46.88) должен служить тяжелый бетон класса В15 по прочности на сжатие. Водонепроницаемость и морозостойкость подбираются под каждый типовой проект. Защитный слой, предохраняющий рабочую арматуру, должен составлять 30 мм.
Для придания прочности готовому изделию на стадии формования закладываются специальные арматурные сетки. Они выполняются из стержневой горячекатаной стали классов AI и AIII по ГОСТ 5781-82. Сбор сеток производится с помощью контактной точечной сварки. Для удобства транспортировки и монтажа присутствуют подъемные петли, изготавливаемые из гладкой стали класса AI из стержней диаметром 8 мм. Металлические части обрабатываются антикоррозионными составами.
Приемо-сдаточные испытания обязательная процедура, по итогам которой конструкции направляются потребителю. На проверках оценивается качество бетонных поверхностей и прочность конструкций. Прошедшие испытания изделия снабжаются паспортами качества, с отметками о результатах проводимых испытаний.
Транспортировка и хранение
Складирование должно быть на подготовленной ровной территории. Плиты перекрытий КЦП 3-10 (ТП 902-09-46.88) должны быть рассортированы в соответствии с маркировочными обозначениями. Обязательно использование опоры для предотвращения соприкосновения конструкций с грунтом. В штабелях между рядами должны прокладываться инвентарные изолирующие доски. Выступающие части необходимо защищать от повреждений.
Транспортировка допускается любыми видами грузового транспорта, оборудованными фиксаторами и крепежными механизмами. Элемент укладываются по аналогии с хранением и крепятся до начала перевозки с целью предотвращения смещений
Важно соблюдать технику безопасности на всех этапах работы с железобетонными конструкциями
Что это такое?

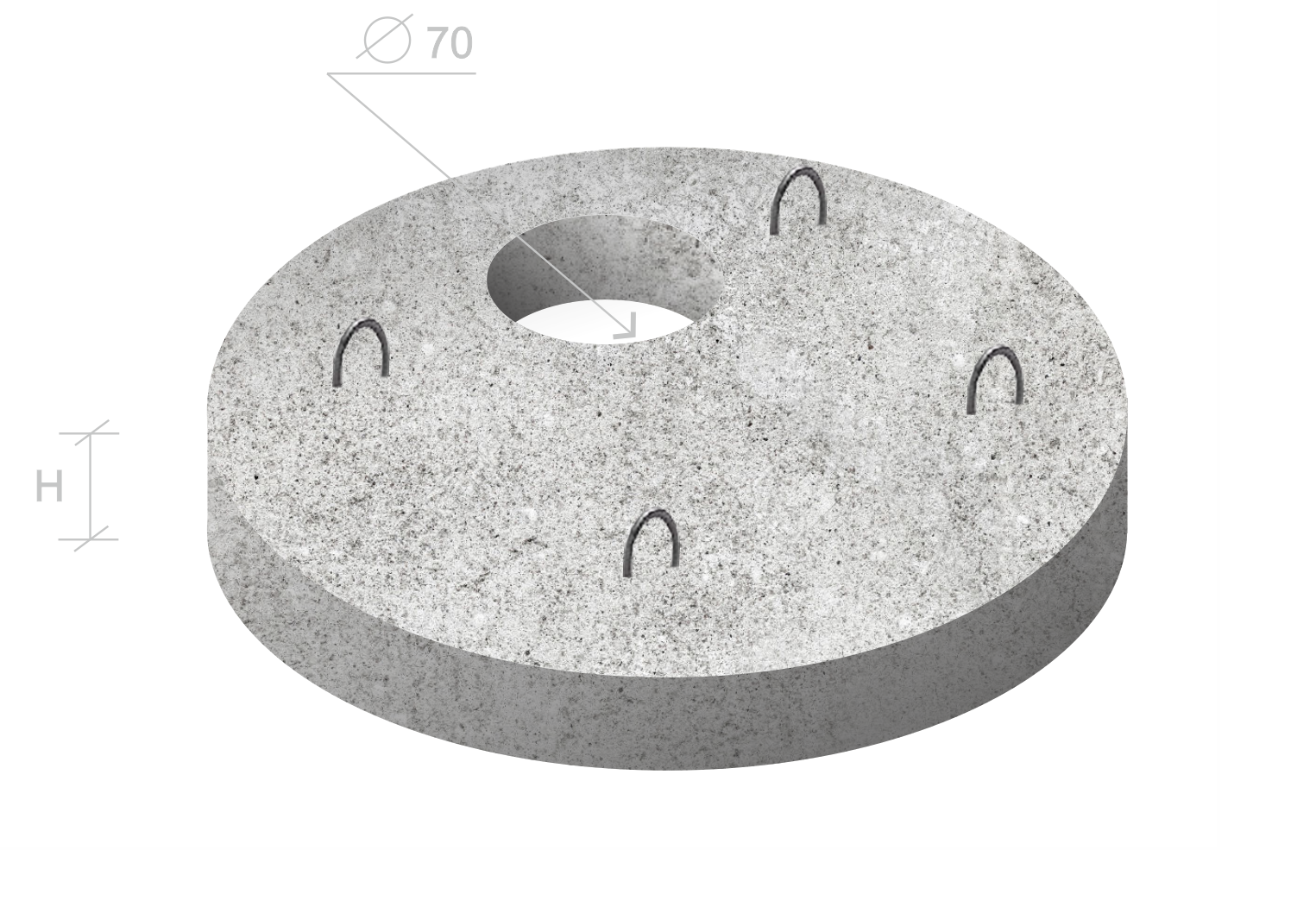

Рассматриваемый тип плит перекрытия совместим со стандартными колодезными кольцами модульных диаметров. Изделия имеют следующие особенности:
- Единый габарит прямоугольного проёма под решётку в одном из двух вариантов – 580×300 мм, 800×400 мм или 1000×400 мм, что зависит от расчётного объёма принимаемых стоков.
- Различные диаметры основного изделия, зависящие от габаритов основного или доборного элемента колодца, либо дождеприёмной камеры.
- 5 типов толщины изделия ЖБИ, зависящей от диаметра перекрытия и расчётного значения воспринимаемой нагрузки. Например, при монтаже конструкции под дорожным полотном федеральной трассы, расчётная нагрузка имеет предельное значение, и оптимальная толщина перекрытия составляет 180 мм.
- Крышки снабжены монтажными петлями из гладкой арматуры d6-d8, при помощи которых осуществляется захват изделия для последующего монтажа.
Особенности применения и монтажа
Если этого не сделать, то при сильных дождях вода, уровень которой поднимается до критической отметки, может просочиться сквозь стыки и подмыть грунт обратной засыпки.
При насыщении влагой пористый грунт начинает уплотняться, что вызывает образование пустот под асфальтовым покрытием дороги, а в худшем случае, провалы. Чтобы избежать таких проблем, монтаж производится по следующей схеме:
- Верхнее кольцо, которое выводится в проектную отметку вертикальной планировки, подрезается под требуемую высоту.
- Кромка подрезанного изделия выравнивается слоем высокопрочной цементно-песчаной смеси.
- После твердения раствора на кромку наносится подушка из жёсткого клеевого состава на основе того же раствора с добавками.
- На крышку цепляются стропы с крюками за все 4 петли изделия.
- Плита перекрытия поднимается автокраном и укладывается строго по вертикальной оси колодца, прижимается под давлением собственного веса.
- Монтажник штукатурит стык по периметру соединения, а после твердения – затирает его.
- Последним этапом вертикальный створ колодца вместе с плитой КПЦ обмазывается 2 слоями битумной мастики, либо оклеивается наплавляемой гидроизоляцией.
Маркировка и разновидности
Все плиты перекрытий типа КЦП имеют классификацию, разные размеры, массу, тип воспринимаемой нагрузки, что влияет на сложность их изготовления и конечную розничную цену. Ниже представлена таблица основных характеристик данных изделий:
| № поз. | Маркировка | Наименование | Диметр, мм | Толщина, мм | Масса, кг | Объём бетона, м3 | Габариты проёма | Тип армирования | Кол-во монт. петель |
| 1 | КЦП 3-10 | Плита перекрытия колодца КЦП 3-10 | 1160 | 120 | 225 | 0,09 | 800×400 | Сетка С1-5, Сетка С2-3 | 4 |
| 2 | КЦП 1-15-1 | Плита перекрытия колодца КЦП 1-15-1 | 1680 | 150 | 680 | 0,27 | 700×700 | Сетка С1-5, Сетка С2-3 | 4 |
| 3 | КЦП 2-7 | Плита перекрытия колодца КЦП 2-7 | 1000 | 120 | 147,5 | 0,059 | 800×400 | Сетка С1-5, Сетка С2-3 | 4 |
| 4 | КЦП 2-10 | Плита перекрытия колодца КЦП 2-10 | 1160 | 150 | 275 | 0.11 | 800×400 | Сетка С1-5, Сетка С2-3 | 4 |
| 5 | КЦП 1-20-1 | Плита перекрытия колодца КЦП 1-20-1 | 2200 | 150 | 1280 | 0,51 | 700×700 | Сетка С1-5, Сетка С2-3 | 4 |
| 6 | КЦП 1-7 | Плита перекрытия колодца КЦП 1-7 | 900 | 120 | 140 | 0,056 | 580×300 | Сетка С1-5, Сетка С2-3 | 4 |
| 7 | КЦП 4-10 | Плита перекрытия колодца КЦП 4-10 | 1300 | 120 | 275 | 0.11 | 1000×400 | Сетка С1-5, Сетка С2-3 | 4 |
Каждый из приведённых выше элементов совместим с другой серийной продукцией. При заказе деталей с завода необходимо предоставить ТЗ и спецификацию к проекту наружных инженерных сетей для осуществления корректного выбора.
Преимущества прямоугольных плит перекрытия
Прямоугольные плиты перекрытия представляют собой стандартные элементы, используемые при строительстве колодцев различных типов, включая КЦП 3-10, 1-10-1, 1-15-1, 2-7, 2-10 и 1-20-1. Эти плиты обладают рядом преимуществ, делающих их популярным и удобным выбором для строителей.
1. Прочность и надежность
Прямоугольные плиты перекрытия изготавливаются из высококачественного бетона с использованием специальной арматуры. Это делает их очень прочными и надежными, способными выдерживать большие нагрузки. Плиты перекрытия предназначены для установки на колодцы и должны выдерживать вес транспорта или других нагрузок, поэтому их прочность является важным критерием.
2. Простота монтажа
Установка прямоугольных плит перекрытия относительно проста и может быть выполнена даже без использования специального оборудования. Плиты обычно имеют отверстия для подъема, что позволяет легко манипулировать ими при установке. Это экономит время и усилия рабочих, и делает процесс строительства более эффективным.
3. Герметичность и защита от протечек
Прямоугольные плиты перекрытия обеспечивают герметичность и защиту от протечек. Они имеют гладкую поверхность и соединительные элементы, которые обеспечивают плотное соединение между плитами. Это предотвращает проникновение влаги внутрь колодца и обеспечивает его долговечность.
4. Возможность создания необходимой конфигурации
Прямоугольные плиты перекрытия могут быть использованы для создания колодцев с различными конфигурациями и размерами. Выбор соответствующих плит позволяет адаптировать колодец под конкретные требования и условия местности. Это делает прямоугольные плиты перекрытия универсальным решением.
5. Экономическая эффективность
Использование прямоугольных плит перекрытия дает экономический эффект за счет их доступной стоимости и простоты монтажа. Более того, благодаря своей прочности и надежности, плиты перекрытия требуют минимального обслуживания и ремонта, что в долгосрочной перспективе позволяет сэкономить средства.
6. Удобство транспортировки и хранения
Прямоугольные плиты перекрытия имеют стандартные размеры, что облегчает их транспортировку и хранение. Они могут быть уложены друг на друга или сложены в стопку, занимая минимум места.
7. Эстетическое оформление
Прямоугольные плиты перекрытия имеют аккуратный и эстетически приятный внешний вид. Они могут быть подобраны в различных цветах и оттенках, что позволяет интегрировать их в окружающую архитектуру и создать гармоничное оформление.
Все эти преимущества делают прямоугольные плиты перекрытия популярным и удобным выбором при строительстве колодцев различных типов.
Требования к конструкциям
Все сборные ЖБ изделия должны отвечать требованиям пояснительной записки серии ТМП 902-09-46.88, что объясняется их применением в потенциально агрессивной водной среде.
Среди основных критериев надёжности данных конструкций можно выделить следующие:
- Повышенная прочность и трещиностойкость. Изделия должны удовлетворять статическому расчёту ЖБ элементов по 2 группам предельных состояний.
- Для рассматриваемых элементов должен быть использован тяжёлый бетон класса не ниже В15 с добавками, обеспечивающими минимальную морозостойкость F75 и водопроницаемость от W4 и выше.
- Во избежание проникновения влаги к арматурному каркасу с последующим её разложением во влажной среде, защитный слой бетона должен быть не менее показателей, указанных СНиП.
- Бетон должен иметь дополнительные присадки, повышающие его коррозионную стойкость в агрессивной кислотной, либо щелочной среде.
Если предприятие-изготовитель не выполняет данные технологические требования, крышка колодца через определённое время перестаёт удовлетворять предъявляемым к ней эксплуатационным требованиям и подлежит замене.
