Плоская крыша для частного дома: пошаговая инструкция с советами по выбору материалов и схемой постройки крыши своими руками

Как производится утепление

Чтобы в итоге получить теплый каркасный дом, его стены должны утепляться изнутри и снаружи. Процесс работы практически одинаков, за небольшим исключением.

Утепление снаружи

Для снаружи лучше всего выбрать перекрестный метод.

Утеплитель всегда укладывается с разбежкой швов, чтобы избежать появления продуваемых щелей.

Каркас здания обшивается OSB-плиты, которые должны иметь зазоры по 2-3 мм. Впоследствии их нужно запенить.

Так выглядят OSB-плиты

Далее натягивается гидроизоляция, которая защищает как стены дома, так и утеплитель от влаги и иных неблагоприятных воздействий окружающей среды. Обычно гидроизоляция имеет самоклеющиеся полосы, если их нет, стуки между ними следует заклеить скотчем.

Соединение стыков утеплителя

• Каждый слой утеплителя должен быть уложен таким образом, чтобы перекрыть предыдущий на 15-20 см.
• Толщина утеплителя, примерно, составляет 15 см.
• После укладки утеплителя, все пустоты заливаются монтажной пеной.

Утепление стен внутри дома

После того, как каркасный дом полностью утеплен для зимнего проживания, можно приступать к внутренней отделке. Для этого:

1. Укладывается первый слой теплоизоляции, толщина которой составляет 5 см.
2. Затем укладывается утеплитель в каркасном доме, толщина которого составляет 10 см. Ею заполняют весь каркас между стойками.
3. Затем крепится пароизоляция, которая предотвращает попадание пара внутрь утеплителя. Они укладывается шероховатой стороной наружу, а гладкой – к теплоизоляции.
4. Поверх нее устанавливаются брусья.

В перегородки между комнатами также устанавливается утеплитель. По большей части он требуется для звукоизоляции. Для этого устанавливаются плиты слоем 10 мм. Здесь не требуется пароизоляция, так как температура в разделенных комнатах будет одинаковая.

Вместо пароизоляции здесь используется пергамин. Он предотвращает попадание пыли от теплоизоляции в комнату.

Не стоит забывать и про утепление углов в каркасном доме. Сделать это можно различными способами. Итак, теплый угол можно сделать, соорудив конструкцию из двух досок, со специальными подставками из блоков, а пространство между такими конструкциями утеплить минеральной ватой.

Утепление потолка

Работы лучше проводить еще до того, как крыша полностью собрана, так она не будет мешать плотности укладки.

Весь процесс утепления состоит из следующих этапов:

Внутри дома, на потолочные балки, натягивается пароизоляция, а на ней набивается доска в 25 мм толщины.

Потолочные балки и пароизоляция

Сверху укладывается утеплитель, между которым не должно быть пустот, плотно перекрывая каждый пласт.

• Если на чердаке утепление не требуется, то мембранную пленку натягивать не следует. На полу чердака прибивается доска или фанера.
• Если утеплить потолок снаружи нет возможности, то это делается внутри, при этом его следует подвязать, чтобы он не спадал. После этого нашить гидроизоляцию, а затем – доску или фанеру.

Гидроизоляция потолка внутри помещения

Утепление крыши

Зачастую в каркасном доме утепляется и крыша, и потолок. Это происходит в случаях, когда чердачное помещение используется как второй этаж для жилья и отапливается.

Процесс работы практически не отличается от утепления потолка. Исключение составляет лишь тот момент, что при утеплении крыши, поверх материала обязательно натягивается гидроизоляция, которая защитит его от воздействия окружающей среды.

Особенности утепления крыши:

1. Утеплять лучше снаружи, так как делать это внутри неудобно и небезопасно. Многие материалы имеют свойства осыпаться на лицо.
2. После того, как установлена стропильная система, снизу подшивается пароизоляция, на которую набивается обшивочный материал, доска или фанера.
3. Снаружи кладутся листы утеплителя. Делается это так же, как и при утеплении стен, потолков и т.п.
4. Верху кладется гидроизоляция, на которую устанавливается контробрешетка, обрешетка и кровля.

Утепление крыши внутри производится, только если она полностью собрана.

Утепление крыши

Утепление пола

Утепление пола следует начать с подготовительных работ. Делать это следует перед монтажом каркаса дома.

Если земля, где расположена постройка, глиняная с высоким уровнем воды, то следует проделать систему отведения вод.

После этого, внутри фундамента, на 40-50 см удаляется почва и устанавливается дренажная система. После ее засыпают песчано-гравийной подушкой. После этого можно устанавливать каркас.

Утепление пола

В случае, если этот шаг пропущен, можно использовать керамзит. Для этого поверхность сначала выравнивается, а после засыпается вышеуказанный материал. Желательно, чтобы он в своем составе имел фракции от 10-40 мм. После этого можно обустраивать пол.

Строение кровельного пирога

Необходимость высокого уровня защиты от влаги заставляет располагать кровельные материалы плоской крыши слоями, один над другим, образуя так называемый «пирог». Если рассмотреть его устройство разрезе, можно увидеть следующие слои:

Строение кровельного пирога плоской кровли

1. Плоское основание, выполненное из бетонных плит или листов профилированного металла. Оно обеспечивает жесткость конструкции, несет на себе вес кровельного пирога, передавая его несущим перегородкам и, в итоге, фундаменту. У эксплуатируемой кровли основание должно быть максимально жестким.
2. Пароизоляция. Слой который необходим для того, что защищать плоскую крышу от проникновения паров из внутренних подогретых помещений в толщу утеплителя. Оседая на термоизоляции в виде конденсата, вода безвозвратно снижает ее утепляющие свойства более, чем в два раза. В качестве простейшей пароизоляции используют полиэтиленовую пленку или покрытия на основе битума.
3. Утеплитель. Для термоизоляции плоской крыши используют засыпные материалы, такие как керамзит, перлит, шлак, рулонные, к примеру, минеральная вата и в виде плит, в частности пенополистирол. Между прочим, утеплитель используют не только для регуляции температурного режима, но и для разуклонки дома с плоской крышей. Основные требования, предъявляемые к утеплителю – низкая гигроскопичность и теплопроводность, легкий вес.
4. Гидроизоляция. Плоская кровля позволяет использовать для покрытия с целью защиты от влаги рулонные материалы: битумные, полимерные и битумно-полимерные. Помимо высоких гидроизоляционных качеств, они должны обладать устойчивостью к перепаду температур, эластичностью, долгим сроком эксплуатации.

Монтаж кровельного покрытия и теплоизоляционного пирога

Переходить к монтажу финишного покрытия можно после устройства обрешетки. В этом случае есть два варианта проведения работ. Зависит это от типа кровли. Если она эксплуатируемая или необслуживаемая, то я поступаю следующим образом:

1. Всю поверхность подготовленной площадки (включая парапеты) закрываю пароизоляционной пленкой. Её крепление провожу с перехлестом полос. Стыки тщательно заклеиваю специальным влагоустойчивым скотчем.

2. Поверх пароизоляции укладываю утеплитель. В этом случае он может быть плитным (базальтовая вата, пенополистирол) или насыпным (керамзит). В случае плитного утеплителя, следует рассчитывать толщину так, чтобы уложить материал в два слоя. Укладку следует проводить с перекрытие стыков нижнего слоя утеплителя. Этим я добиваюсь исключения мостиков холода, которые могут возникнуть в случае неплотного прилегания плит друг к другу.

Применение керамзита в качестве утеплителя тоже приветствуется. С помощью этого материала можно выполнить необходимую для кровли разуклонку.

3. Когда укладка утеплителя завершена, я выполняю цементную стяжку, чем подготавливаю поверхность к монтажу кровельного покрытия.

4. Застывшую стяжку гидроизолирую сначала битумным праймером, а затем наплавляемым рубероидом в два слоя

Важно, чтобы рубероид заходил на парапет минимум на 20 см. Впоследствии по периметру (на краях рубероида) монтируется капельник из оцинкованной стали, что полностью исключает попадание воды, стекающей по парапету, под кровельный ковер

Если монтирую инверсионную кровлю, которую я называю перевертышем, то работы после монтажа обрешетки проводятся в обратном порядке.

1. Сначала гидроизолирую поверхность перекрытия.

2. Затем монтирую утеплитель.

3. Провожу устройство защитной стяжки.

4. Устанавливаю финишное покрытие, которое может быть в виде газона, деревянной террасы или покрыто тротуарной плиткой.

В независимости от выбранного варианта, не забываем об устройстве внутреннего водостока. Защита кровли от воды – одна из главных задач, когда возводишь каркасный дом с плоской кровлей.

Варианты разуклонки плоской крыши

Самопроизвольно, без механической стимуляции вода с ровной поверхности стекать не будет. Чтобы не ждать, когда она испариться или разрушит кровлю, ей нужно создать условия для перемещения – т.е. наклон. Руководства по устройству систем с битумным и полимерным покрытием признают идеальным углом наклона для плоской кровли 1,5º, допустимыми считаются 1º- 2º, что в процентной градации означает от 1,7% до 3,4% соответственно.

Наклонить плоскость кровли небольшого бытового объекта можно в период строительства. Для этого по заранее сделанным расчетам задается разница в высоте стен, на которые предстоит опираться двум ответственным сторонам ската. Это отдельная тема, приемлемая для строений с наружным водостоком организованного и неорганизованного типа.

Сейчас нам гораздо интереснее формирование уклона равной во всех точках плоскости крыши, водруженной на равные по высоте несущие стенки. Подобные задачи чаще приходится решать владельцам загородной собственности и нередко воплощать своими руками.

Разуклонка плоской крыши формирует еле заметный рельеф с ендовами и водоразделами, напоминающими коньковые гребни скатных крыш. Суть ее формирования заключается в регулировке тока воды.

Понижение рельефа всегда направлено от возвышающихся деталей крыши, в числе которых дымоходы, зенитные фонари, кровельных аэраторы и др., в сторону водоприемников, к которым относятся водосточные воронки с желобами. Если для отвода воды с плоской крыши установлено две или более водосточные воронки, то между ними должен быть водораздел, рассекающий поток на стекающие в разные стороны части.

Застои вдоль парапетов плоских крыш исключают путем устройства галтели. Конструкция несложной детали сродни напольному плинтусу только без выпуклостей. Вдоль линии сопряжения стенок парапета или стандартной стены с плоской крышей устанавливается брусок с треугольным сечением, изготовить который можно путем продольного расщепления бруска на две половины.

Вместо расщепленного бруска применяется аналогичное приспособление из базальтовой ваты или пенополистирола. Галтель можно устроить непосредственно на объекте из бетонного раствора.

Для устройства разуклонки на плоской крыше используются следующие проверенные практикой способы:

• Применение засыпной теплоизоляции: чаще всего керамзита или перлита, реже вермикулита. Для создания разуклонки засыпным утеплителем площадь крыши разбивается на сегменты. Под требующимся углом устанавливаются направляющие, между которыми засыпается материал. Сверху засыпки устраивается стяжка из бетонной смеси с маркировкой М150. Бетонную заливку в обязательном порядке следует армировать дорожной сеткой. Финишный слой бетона может заменить сухая стяжка из фанеры или листов плоского шифера. Однозначно трудоемкий способ не отличается точностью из-за присущего смещения сыпучих частиц. В добавок, подобным образом сложно сформировать плавное нарастание наклона.
• Заливка легких разновидностей бетона – смесей с включением керамзита, пенополистирольной крошки, перлита и подобных заполнителей. Выполняется по традиционной схеме устройства стяжки, только направляющие устанавливаются под требующимся углом. Минус способа в погодных ограничениях, т.к. стяжку нельзя заливать при минусовых показаниях термометра. Сохнуть бетонная разуклонка будет не менее 28 суток, в течение которых стяжку нужно будет увлажнять и защищать от дождей с ветрами.
• Установка металлических конструкций. Сделаны они из профиля ПП номенклатуры 75×50×05 или подобного материала согласно размерам повышения и понижения. Расстояния между конструкциями рассчитываются в зависимости от предстоящей нагрузки. Поверх сформированного рельефа укладываются листы плоского шифера. Недостатки метода кроются в существенных материальных затратах и трудовых вложениях.
• Сооружение обрешетки. Используется чрезвычайно редко, т.к. применение нерентабельно, к тому же слишком сложно в реализации столь незначительных уклонов, но среди прочих методов все же упоминается.
• Применение клиновидных плит теплоизоляции, выпускаемых из базальтовой ваты, пеностекла, пенополистирола, пенопласта специально для выполнения уклонов по плоским кровлям и для создания оттока воды от парапетов.

Устройство наклонов с помощью клиновидных плит лидирует благодаря многочисленным внушительным преимуществам. Разработаны и внедрены в сферу строительства они были целенаправленно ради исключения недостатков всех ранее перечисленных способов.

Возможные ошибки

Перед тем, как построить крышу дома, следует учесть следующие нюансы:

важно правильно определить размеры пролетов перекрытия, если здание имеет достаточно большую ширину, то необходимо выбирать стропильную ногу максимального сечения; чтобы предотвратить прогиб строительных ног при использовании стропил небольшого сечения, ферма обязательно должна обустраиваться дополнительными опорными стойками и прочими элементами; при расчете кровли следует учитывать ветровые нагрузки, для этого стропильные ноги необходимо закреплять скобами; от типа кровельного покрытия зависит плотность обрешетки (разреженная, сплошная)

Три популярных проблемы плоской кровли

Иногда опасения оправданы, но в большинстве случаев к проблемам приводят ошибки и неправильная реализация проекта. Рассмотрим основные стереотипы.

Плоская кровля прослужит меньше, чем скатная. Срок службы системы зависит от качества конкретных материалов и условий эксплуатации. Среди скатных крыш можно найти проекты, рассчитанные на 20 лет и на 100 лет. То же самое относится и к плоским кровлям. Миф о ненадежности часто появляется из-за нарушения технологии.

Сократить срок службы скатной крыши тоже можно, если допустить ошибки в процессе строительства. Подробнее эту тему мы разбирали в отдельной статье.

• Плоская крыша обойдется дороже, чем скатная. В финансовом вопросе все зависит от проекта. Стоимость реализации может сильно отличаться или быть в одном ценовом диапазоне в зависимости от качества материалов и конкретных инженерных решений.
• Плоская кровля требует регулярного обслуживания. Предполагается, что такая конструкция нуждается в постоянном ремонте слоя гидроизоляции, в холодных регионах хозяину придется подниматься на крышу, чтобы убрать снег. На самом деле перекрытия должны быть рассчитаны с учетом снеговых нагрузок, а организация кровельного пространства должна предотвращать лавинообразный сход снегов.

Проблемы с постоянным ремонтом гидроизоляционного слоя решаются применением более долговечного материала. Вопрос выбора изоляции для плоских кровель мы подробно разбирали в отдельной статье.

Теперь разберем ошибки, из-за которых плоская кровля станет действительно невыгодной, сложной в обслуживании и недолговечной.

Финишное покрытие

Занимаясь обустройством плоской кровли по деревянным балкам, не следует забывать, что данный вариант является пожароопасным и имеет ограничение в несущей способности в сравнении с металлическими, кирпичными конструкциями. Лучшим гидроизолятором в данном варианте выступает полимерная мембрана, а горячий монтаж не для лесоматериалов.

Как правило, настил на эксплуатируемой крыше, укладывают на готовый гидроизоляционный слой. При выборе материала следует учитывать:

• легкость материалов для отделки;
• вес настила должен быть равномерным во избежание повреждения гидроизоляции;
• покрытие должно вентилироваться, чтобы избежать эффекта «парной»;
• возможность разборки, если возникнет необходимость в доступе к гидроизоляционному слою;
• характеристики материала должны быть пригодным к «уличному» использованию – выдерживать погодные условия, осадки и т.д.

Наиболее подходящие:

• мягкая полимерная мембрана – срок эксплуатации до 50 лет;
• декинг – легкие плиточные модули с деревянным верхним слоем, не скользит, безопасен, это отличный вариант для эксплуатируемой плоской крыши;
• террасная доска, профили ДПК – облагораживает внешний вид, по ней приятно ходить босиком, износостойкая;
• тротуарная плитка из резиновых, полимерных материалов – легкая, долговечная с эффектным внешним видом.

Водяные и электрические полы в чем принципиальная разница

Водяные теплые полы – это уложенная под чистовое покрытие система металлопластиковых или полипропиленовых труб, в которых течет теплоноситель. Его функцию выполняет горячая вода, подаваемая от нагревательного котла.

Обратите внимание: в деревянных и каркасных домах монтируют только настильные водяные полы без обустройства бетонной стяжки. Срок службы таких систем достигает 50 лет, они обеспечивают равномерный обогрев помещений, не утяжеляют перекрытия, экономичны

Это удачный вариант для частных домов с автономным отоплением

Недостаток водяных теплых полов в каркасном доме заключается в рисках появления протечек и малой аккумуляции тепла. Они быстро нагреваются, но и быстро остывают

Это удачный вариант для частных домов с автономным отоплением. Недостаток водяных теплых полов в каркасном доме заключается в рисках появления протечек и малой аккумуляции тепла. Они быстро нагреваются, но и быстро остывают

Срок службы таких систем достигает 50 лет, они обеспечивают равномерный обогрев помещений, не утяжеляют перекрытия, экономичны. Это удачный вариант для частных домов с автономным отоплением. Недостаток водяных теплых полов в каркасном доме заключается в рисках появления протечек и малой аккумуляции тепла. Они быстро нагреваются, но и быстро остывают.

В электрических полах теплоносителями выступают кабели, изолированные графитовые полосы (нагревательные маты) или карбоновые стержни (ИК-пленка). Подключают системы к электросети. Они просты в монтаже. При этом не могут служить основным источником тепла в жилых помещениях, а также не безопасны при возгорании в каркасном или брусчатом деревянном доме.

Знание принципиальных различий между водяным и электрическим теплым полом имеет значение не только при выборе системы, но и при ее монтаже своими руками.

Сборка плоской крыши каркасного дома

Конструктивно малоуклонные крыши могут быть:

• со свесом по периметру;
• со свесом по нижнему краю и парапетом с трех сторон;
• с замкнутым парапетом.

Вариантов выполнения этого перекрытия несколько. Если у вас есть 3 – 4 крепких помощника, то самое простое решение – собрать на земле максимальные по площади, но подъемные по весу панели. Для подъема на высоту перекрытия над вторым этажом панелей размером 1250 х 6250 х 170 понадобятся усилия 6 человек. Если вы можете задействовать троих помощников, то вам под силу будет панель шириной 625 мм. Вот наиболее практичная схема монтажа:

Соединительные брусы крепятся к обвязочной (мауэрлатной) доске, укладываемой по периметру стен этажа, крепление панелей производится на монтажную пену, соединение деталей между собой осуществляется при помощи саморезов.

При таком способе формирования кровли вы получаете готовое основание для укладки любых рулонных материалов или гибкой черепицы.

Для крыш со скатом около 8 о – 10 о может быть применена такая схема:

Торцы крышного пирога обязательно зашиваются доской, дополнительно связывающей всю конструкцию, и закрываются отделочным материалом по вашему выбору.

В случае монтажа парапетов необходимо крайне внимательно подойти к выполнению примыканий, обеспечив их полную герметизацию. В случае применения листовой кровли необходимо использовать гнутые металлические элементы с большим заходом загиба как на вертикальную стенку парапета, так и на кровельный лист. Также рекомендуем использовать специальные пенополиуретановые уплотнители, которые изготавливаются ко всем видам листовой кровли.

Но, если рядом с вашим домом нет многоэтажек, с балконов которых придирчивые соседи смогут разглядывать вашу крышу, и вам требуется исключительная надежность ее покрытия на долгие годы, мы рекомендуем очень внимательно прочесть нашу статью до конца.

И вот здесь самое время для барабанной дроби и фанфар, так как пред нами триумфально предстают новые строительные материалы, позволяющие легко и относительно недорого решить сложные задачи простых крыш.

Стропила каркасного дома. Крыша каркасного дома: пошаговое возведение своими руками

Крыша любого, в том числе и каркасного дома строится в последнюю очередь. Но крыша – это такой же важный этап стройки, как создание фундамента и возведение стен. Даже мелкие ошибки и недоработки во время установки могут повлечь преждевременный ремонт кровли. Если ошибки будут существенными, то крыша может и обрушиться. Рассмотрим в нашем обзоре сборку крыши каркасного дома подробнее, чтобы не допустить глупых ошибок.

Чтобы через несколько лет не пришлось заниматься кровельным ремонтом, надо грамотно подобрать материалы, выполнить проект крыши, решить вопрос с чердаком: будет ли он эксплуатироваться или нет.

Подготовительные моменты

Построить крышу каркасного дома, особенно если это плоская кровля, вполне по силам и не профессиональному кровельщику. Но за сложные конструкции самому лучше не браться

Составляя проектный чертёж и выполняя расчёты, важно определиться:

• с формой крыши;
• с уклонами для скатов;
• с материалом для крыши;

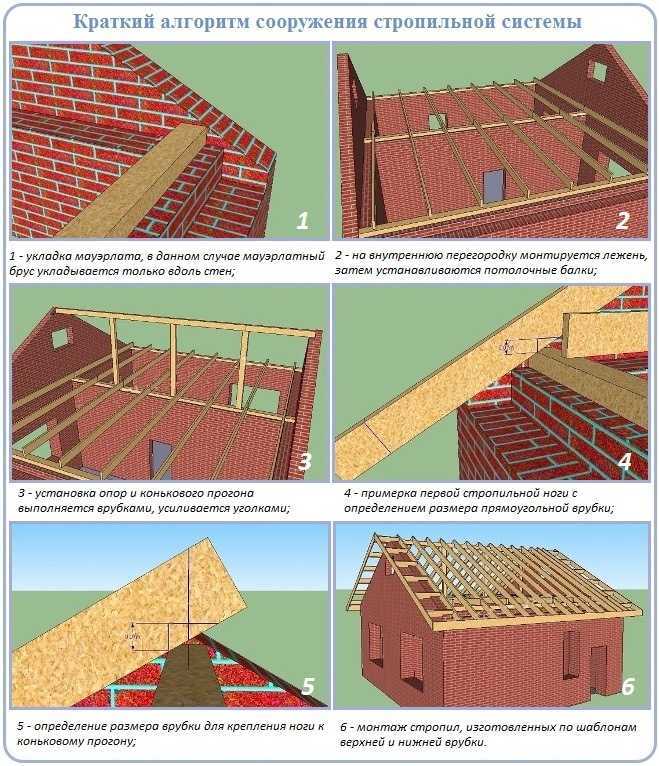

• продумать стропильную систему;
• рассчитать шаг стропил и определиться с размерами бруса;
• рассчитать расстояние между деталями обрешётки;
• определиться с теплоизоляцией, защитой от влаги и пара.

Формы крыш

Каркасные дома имеют такие формы крыши:

1. Плоскую односкатную. Самый бюджетный и лёгкий в монтаже вариант.
2. Двухскатную, являющуюся оптимальным решением для небольших домов с 1-2 этажами и прямоугольной формы.
3. Ломаную, которая подойдёт для домов с мансардой.
4. Многощипцовую, представляющую из себя сложную конструкцию из 2-5 скатов.
5. Четырёхскатную – отличный вариант для домов любых типов. У таких крыш хорошая устойчивость к ветру.
6. Шпилеобразную – оригинальный вариант, подходящей для регионов, где много снега. Но такая крыша является самой сложной в проектировании.

Выбирая форму крыши, учитывают:

Размеры дома, число этажей, чертёж здания и его внешний вид.
Планируемый к применению кровельный материал.
Климат своего региона

Важно учесть количество снега и ветровую нагрузку.
Сумму, которая запланирована на строительство крыши.. Стоит отметить, что самым безопасным считается уклон скатов кровли в 30-45 градусов

Стоит отметить, что самым безопасным считается уклон скатов кровли в 30-45 градусов.

Каркасный дом с плоской крышей

Плоские кровли в частном строительстве не слишком востребованы. Возводить из не сложно, но недостатки перекрывают все достоинства. За крышей нужен тщательный уход. После дождя на кровле остаётся вода, а снег потребуется убирать самостоятельно. При этом повышена вероятность попадания влаги внутрь дома.

Но при установке плоской крыши получается значительная экономия на стройматериалах. При монтаже выдерживается угол уклона по отношению к горизонту в 2-3 градуса.

Многоскатная и односкатная крыша

Количество скатов может быть от 1 до 4. Угол уклона – от 10 градусов.Скатные крыши получили широкое распространение и повсеместно применяются. На них снег долго не задерживается, вода прекрасно стекает по желобам, очень много места в виде чердака, на котором устраивают дополнительно маленькую комнату.

Мансардная крыша

Такая крыша бывает полувальмовой (это крыша из двух скатов) и вальмовой (крыша из четырёх скатов). Мансардная крыша широко используется среди застройщиков.

Преимущества мансардной крыши:

• дополнительно появляется место под крышей;
• можно установить окна;
• у дома уникальный внешний вид;
• зимой низкая нагрузка на конструкцию.

Минусы крыши – большие затраты на стройматериал, отопление. На окнах зимой много снега, быстрее разрушается стропильная система из-за недостаточного вентилирования.

Многощипцовая крыша

Этот вариант крыши для каркасного дома считается самым популярным. Его отличают от других вариантов большое количество скатов и обустройством ендов. Монтируют такую крышу, если у дома сложная планировка.

Достоинства:

• конструкция выдержит существенные нагрузки;
• можно обустроить дополнительно комнату;
• у дома уникальный внешний вид.

Недостатки – нужно много стройматериала и образуется много отходов. Самостоятельно построить такую крышу сложно, а для найма кровельщиков потребуется много средств.

Коническая крыша

Устанавливают коническую крышу, если дом выполнен в форме круга.

Достоинства – интересный внешний вид, простой уход. Минусы: сложность расчётов и сооружения. В нашей стране такие крыши обустраивают редко.

Выбор кровельного материала

Крыша каркасного дома накрывается разнообразными кровельными материалами. Но лучше остановить выбор на лёгких материалах. Обусловлено это тем, что для каркасного дома не используют сложные фундаменты.
