Обустройство водоотводящих систем на плоской кровле

Расчёт внутреннего водостока плоской кровли

Поскольку ошибки здесь трудно исправимы, схему и чертеж внутреннего водостока составляют на этапе проектирования всего дома.

Если это система сифонного типа, важно сделать водоотвод таким, чтобы вода беспрепятственно попадала в воронку даже когда ветра нет – обычно он и создаёт нужный перепад давления в системе

При составлении плана внутреннего водостока в случае использования плоской кровли необходимо также учитывать следующие факторы:

• среднегодовое количество осадков в регионе проживании;
• особенности кровельной конструкции;
• возможность возникновения обратного напора жидкости;
• габариты конструкции кровли и водосборных воронок.

Если воронок больше одной, каждая должна обслуживать примерно одинаковую площадь кровли – это важно, поскольку уклон у плоской кровли отсутствует или минимален. Минимальное расстояние между соседними ливнестоками должно превышать 1 метр, между водосборниками – 60 метров

Если кровля имеет небольшой уклон, расстояние между водосборниками можно сократить до 45 метров.

Для жилых помещений проект должен предусматривать наличие двух воронок для каждой жилой секции. Есть нормативы и для расстояния от водостоков до наружных стен: оно должно превышать 1 метр, хотя обычно оно намного больше.

Желательно, чтобы система водоотвода монтировалась в технических помещениях, запрещено размещение труб над оборудованием, для которого контакт с водой строго противопоказан. Обычно внутренний водоотвод обустраивают в шахтах или нишах, допускается их монтаж рядом с трубами систем отопления/вентиляции. Не запрещено размещать их в коридорах жилых комнат.

Организованный водосток плоской кровли – зачем нужен и как устроен?

Эксплуатационный срок плоской крыши напрямую зависит от качественной системы водостока

Именно поэтому, очень важно следовать основным рекомендациям при монтаже водоотведения

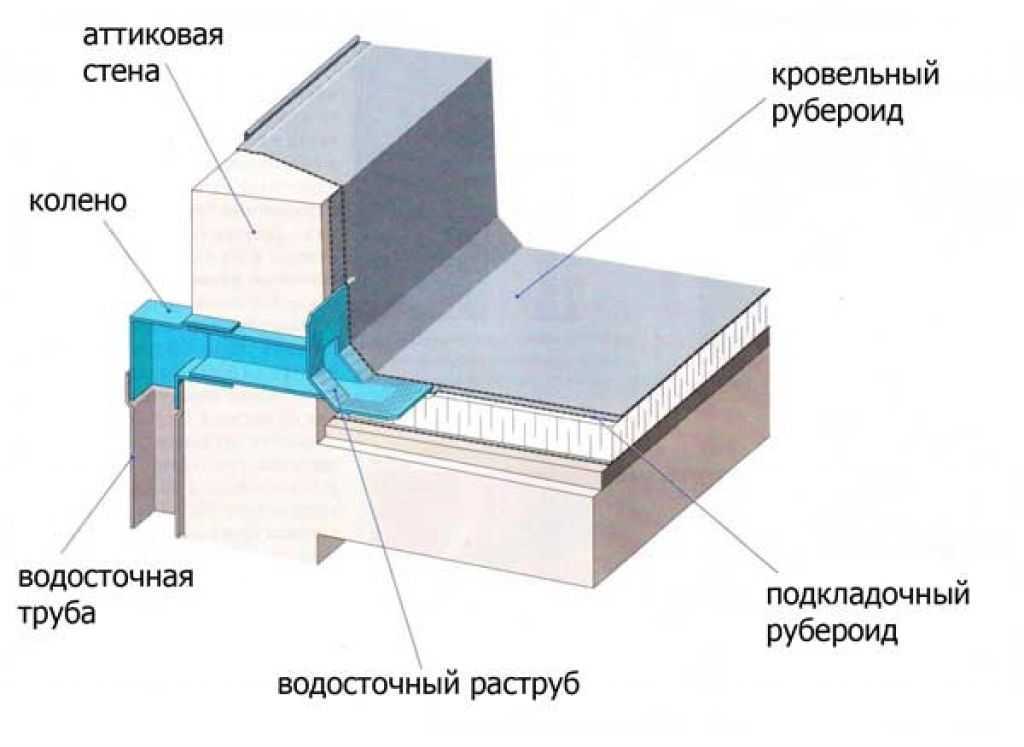

Установка водоотведения на плоской крыше осуществляется двумя способами:

1. На свесах, расположенных чуть ниже поверхности самой кровли.
2. На специально оборудованных выступах.

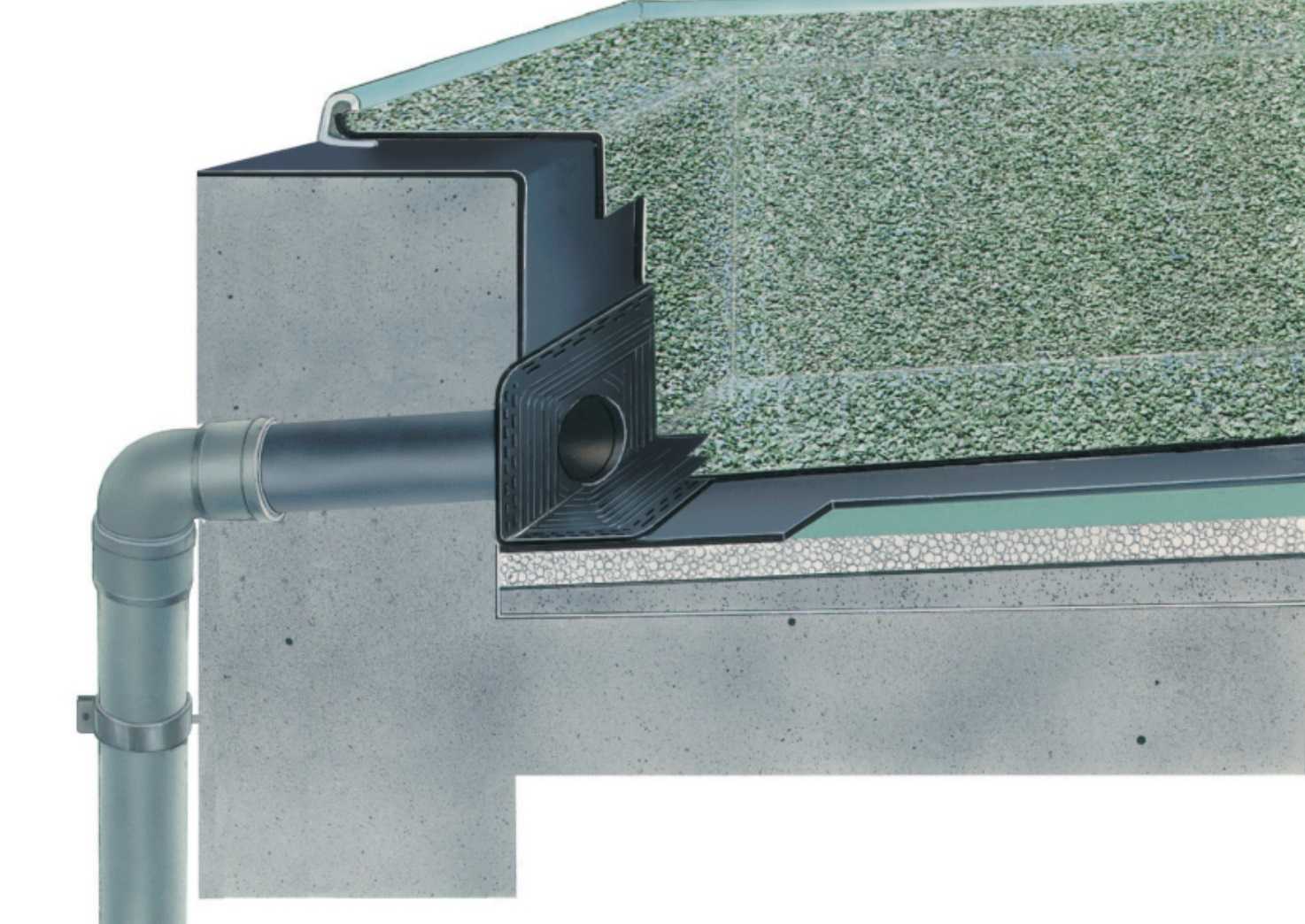

Суть первого метода заключается в расположении воронок в непосредственной близости к свесу кровли. В таком случае, вода стекает по водосточным трубам, которые установлены в каналах под воронками.

Организованный внутренний водосток

Подготовка кровельных мягких материалов

В план кровли плоской крыши в обязательном порядке должны быть включены подготовительные работы кровельных материалов для их дальнейшего использования.

При применении рулонных материалов, их предварительно нужно тщательно осмотреть на наличие различного рода дефектов: неровностей, трещин, масляных пятен. А затем в течение суток их выдерживают в раскатанном виде или развернутом наизнанку.

Мастика для кровли может выполнять сразу две функции. Ее можно использовать в качестве самостоятельного материала, обеспечивающего бесшовное покрытие, для ремонтных работ. А также она применима как клейкое средство для соединения рулонных материалов с основанием. Битумные мастики могут быть использованы как в горячем, так и в холодном виде.

Расчет внутреннего водостока плоской кровли

Производить расчет систему внутреннего водостока необходимо проводить на этапе изготовления проекта самого здания.

Важно понимать, что главным условием, которое должно касаться системы водоотвода, является возможность отводить воду в любых случаях, даже тогда, когда ветер не может воздействовать на воронку, создавая давление. Также при осуществлении расчета нужно учитывать некоторые важные факторы:

Также при осуществлении расчета нужно учитывать некоторые важные факторы:

• погодные условия в зоне, где находится дома;
• численность возможных осадков;
• некоторые особенности конструкции самой крыши;
• габариты самого сооружения;
• обратный напор, который может создавать жидкость.

Важно помнить, что диаметр трубы – это индивидуальный вопрос. Его невозможно определить в качестве универсального показателя, применяя на каждом сооружении

Следует также отметить то, что ливнестоки необходимо располагать на расстоянии более 0,5 метра друг от друга. Если используется несколько воронок для стока воды, они должны покрывать примерно равные площади крыши.

Доверять расчет и проектирование системы водоотвода необходимо только профессионалам, имеющим опыт в этом деле. Если все будет выполнено качественно, никаких проблем с атмосферными осадками владелец дома в будущем не будет чувствовать.

СНиП КРОВЛИ II-26-76

Организованный водосток скатной кровли – что это и зачем нужен?

На сегодняшний день отличают несколько разновидностей водостока:

Наружный организованный водосток считается наиболее популярным , поэтому начнем рассказ именно с него. Он представляет собой целую систему, состоящую из различных желобов, труб водостока, крепежных элементов и прочих деталей, которые крепят сооружение к кровле и стенам здания.

Такой вид водостока обладает несомненными преимуществами перед другими видами водоотведения:

• Система организованного водостока полностью продумана, поэтому вся вода оказывается вне помещений, т.е. снаружи самого здания. Это говорит о том, что влага не может оказывать свое негативное влияние на само строение, что позволяет существенно продлить срок его эксплуатации.
• Система сконструирована таким образом, что все крепежные элементы находятся в полной доступности, что существенно упрощает различные ремонтные работы в случае поломок.
• Организованный водосток можно сделать своими силами, без привлечения сторонней рабочей силы.
• Организованный водосток выполняет не только свою прямую функцию — отводит воду с крыши, но и украшает фасад здания. В продаже есть современные материалы, из которых изготавливается водосток, поэтому вполне можно подобрать интересующий вариант.

Элементы водосточной системы

Организованный наружный водосток очень хорошо подходит именно для скатной крыши.

Для обустройства этой системы чаще всего используются следующие материалы:

• Металл оцинкованный. Этот материал пользовался наибольшей популярностью несколько десятков лет назад, но сейчас постепенно сдает свои позиции более современным материалам. Средний срок эксплуатации водостока, сделанного из оцинкованной стали, составляет 12 лет.
• ПВХ или пластик. Такой материал сейчас наиболее популярен в устройстве водостоков, что объясняется его незначительным весом, а также относительной легкостью монтажа. Средний срок службы может достигать 30-35 лет.
• Медный водосток. Такой материал выигрывает у всех названных по самым различным критериям, но есть один весомый недостаток — это высокая стоимость самой меди.
• Металлопластик. Такой материал считается относительно молодым, поэтому распространен не так сильно, как предыдущие. Однако, он сочетает в себе преимущества ПВХ материала и оцинкованного металла, к тому же его срок службы может достигать 50 лет.

СНиП КРОВЛИ II-26-76

Следует, однако, иметь в виду, что в зданиях в 3 этажа и выше при свободном сбросе воды увеличивается увлажнение стен здания, особенно с наветренной стороны, что вредно сказывается на их долговечности. Кроме того, при стоке талых вод на свесах карнизов образуются наледи и сосульки, очистка которых приводит к повреждению рулонного ковра и карнизов.

Перед укладкой покрытия скатов кровли при неорганизованном водоотводе по краю карнизнэго свеса прибивают между ранее установленными противоветровыми скобами специальную уравнительную рейку. Вместо рейки иногда укладывается дополнительный уравнительный ряд полос шириной в 20 см, нарезанных из волнистых асбесто-цементных листов, со спуском их на 50 — 70 мм за край обрешетки.

Перед укладкой покрытия скатов кровли при неорганизованном водоотводе по краю карнизного свеса прибивают между ранее установленными противоветровыми скобами специальную уравнительную рейку. Вместо рейки иногда укладывается дополнительный уравнительный ряд полос шириной в 20 см, нарезанных из волнистых асбесто-цементных листов, со спуском их на 50 — 70 мм за край обрешетки.

Промышленные здания, построенные до 1955 — 1960 гг. ( за исключением отдельных цехов с очень большой площадью крыши), как правило, имеют наружный водоотвод с организованным отводом воды по желобам и трубам или со свободным падением воды ( неорганизованный водоотвод) с карнизных свесов.

Водоотвод с крыш устраивают чаще всего наружным неорганизованным и организованным. Неорганизованный водоотвод обеспечивает сброс воды непосредственно с обреза кровли. Его устройство допускается в основном для малоэтажных зданий ( до пяти этажей), располагаемых с отступом от тротуара. Однако при неорганизованном отводе воды следует предусматривать свес карниза не менее 550 мм. Водосточные трубы обычно изготовляют диаметром 13 см. Их количество определяют из расчета 1 см2 сечения трубы на 1 м2 кровли на расстоянии 18 — 20м друг от друга. Крепят трубы к стене с помощью костылей.

Особого внимания заслуживает вопрос о рациональных системах водоотвода с покрытий зданий и конструктивном решении элементов этих систем. Наиболее широко применяемый на Севере наружный неорганизованный водоотвод с покрытий приводит к образованию на свесах кровель наледей и сосулек, увлажнению материалов конструкций карнизных узлов и ускоренному разрушению примыкающих участков стен и покрытий.

Наружный неорганизованный водоотвод как исключение допускается делать на зданиях высотой до пяти этажей в районах с количеством осадков не более 300 мм в год. Такой водоотвод разрешается делать на односкатных крышах со сбросом воды в сторону дворового фасада. Над входами в здание с неорганизованным водоотводом необходимо устраивать ко зырьки.

Страницы: 1

Организация водостока обладает целым списком положительных моментов, к которым в первую очередь относится сохранность строения от разрушающих воздействий дождей и снега. Однако, всегда ли необходимо устраивать организованный водосток с кровли с целой системой труб, а также различных желобов. Бывают случаи, когда можно прекрасно обойтись без этого. Здесь речь идёт о неорганизованном водостоке, для обустройства которого не потребуется тратить средства на приобретение дополнительных материалов.

Правила монтажа

Некоторые правила монтажа внутреннего водостока могут существенно повысить эффективность системы в целом, посредством улучшения ее функционирования. Основные правила и требования по монтажу внутреннего водостока заключены в СНиП 2.02.01-85.

Водосточные воронки и водостоки под ними должны быть расположены в нижних частях крыши, а также равномерно распределены по всей площади кровли. Это поможет более качественно собирать атмосферные осадки.

Уклон на более чем 50 см расстоянии от воронки сбора воды делают на величину, не меньшую 5 процентов. Это можно делать путем специального выравнивая стяжки или же за счет теплоизоляционного слоя.
Для того чтобы чаша водосточной воронки непосредственно не была уперта в теплоизоляционный материал, ее нужно ставить на специальный деревянный брус, предварительно обработанный антисептиком. Его нужно устанавливать на основание кровли

А к нему уже крепить непосредственно водоприем.
Места сопряжения горизонтальных и вертикальных труб водостока должны быть осуществлены с помощью специального переходника, обеспечивающего прямое попадание воды.

Очень важно, когда воронка находится выше точки промерзания, подогревать ее посредством специальных электрических приборов. Таким образом можно предотвратить остановку функционирования системы при минусовой температуре

Если расстояние до теплых помещений дома больше одного метра, специалисты рекомендуют также прогревать горизонтальные трубы водосточной системы.

Важно выполнять установку прогревающих элементов из-за того, что в случае, когда их не будет, создаются идеальные условия для возникновения протечек крыши. А это в свою очередь влияет на многие части дома, в том числе и на их внутреннее состояние

Монтаж системы

Виды водостоков для крыш

Для того чтобы подобрать правильный вид воронки для плоской крыши, необходимо отталкиваться непосредственно от конструкции кровли. Это значит, что для террас необходимо другие типы систем отвода воды, нежели для «зеленых» крыш. В первом случае устройство является плоским, из-за чего по нем можно без препятствий ходить.

Во втором случае воронки должны быть ограждены специальной сеткой, которая способна задерживать различные загрязнения – листья, траву или грязь. К тому же таким образом мелкие животные также не могут попасть в сток. Это касается, в том числе и домашних кошек.

Водостоки внутреннего расположения могут иметь различные по своему виду конструкции. Специалисты выделяют сифонные и самотечные (гравитационные) типы. Первый вид собирает климатические осадки со всей крыши с помощью специальных водоприемников. Система позволяет свободно стекать воде посредством наклона.

Самотечная и сифонная система

Сифонные виды водостоков предполагают застой воды во всей системе. Это касается, как воронки, так и входа в канализацию. Всасывается жидкость благодаря давлению, происходящему в сифоне. Таким образом, ее откачивают в канализационные стояки. Работает такая система из-за того, что образовывается энергия раздражения, которая происходит из-за падения уровня воды в вертикальном столбе.

Трубы также следует подбирать особым образом. Они должны быть качественно обработанными герметиком. Это препятствует возможности вытекания воды из системы. Сам же сифон должен быть обеспечен специальным дополнительным устройством – стабилизатором потоков воды.

Сифонная система

Внутренний водосток в многоэтажном доме чаще всего оборудуется системой обогрева и специальными защитными сетками.

Решение проблемы промерзания водостоков ↑

Особенно данный вопрос актуален при сборке внутренних систем отвода осадков. Их промерзание приведет к тому, что при таянии снега весной избыток воды затопить кровлю с дальнейшим ее протеканием.

Выше было указанно, что лучшим вариантом будет сборка всей конструкции в пределах отапливаемой зоны. Однако это не всегда представляется возможным.

Производители предоставляют воронки имеющие систему отопления, однако она не всегда функциональна, лед в таком случае намерзает сверху.

Наиболее эффективным способом будет монтаж греющих кабелей на площадях вокруг воронок. Как правило, такие системы имеют устройства саморегуляции позволяющие сохранить функциональность водосточной системы в холодное время года.

Несмотря на более затратные и трудоемкие работы, внутренние и наружные системы удаления осадков, позволяют обустроить даже эксплуатируемую плоскую крышу. Но, даже без использования дополнительной площади, отведение воды значительно продлевает сроки службы подобного кровельного пирога, а тем более отпадает нужда в профилактическом ремонте и восстановлении поврежденных участков.

https://youtube.com/watch?v=m6XGj9v7W88%3F

2022 stylekrov.ru

Типы водосточных систем

Для крыши такого типа чаще всего применяются два типа водосточных систем: внешние и внутренние. Каждая из них имеет свои преимущества, благодаря которым она будет более эффективна в каждом конкретном случае.

Внутренние водосточные системы

При выборе внутреннего типа размещения водостоков можно получить следующие преимущества:

• практически все элементы системы скрыты;
• вода в трубах не промёрзнет в холодное время года;
• высокая эффективность водоотведения.

Во внутренних водосточных системах может применяться гравитационный и сифонно-вакуумный способ отведения воды. Трубы водостока располагаются внутри зданий.

• Гравитационный представляет собой систему, при которой осадки проходят по водостоку самотеком, попадая далее в ливневую канализацию, либо выводятся за пределы здания. В случае больших объемов воды гравитационное отведение может не справляться, так как вместе с осадками в трубу попадает значительное количество воздуха, снижающего пропускную способность водоотвода.
• Сифонно-вакуумный – система, выводящая воду под воздействием разряжения. Через кровельные воронки специальной формы (предотвращают засасывание воздуха) осадки перенаправляются в горизонтальные трубы, далее — в общую вертикальную трубу. Благодаря разряжению в вертикальной трубе вода выводится за пределы здания.

Большая скорость пропускания сифонно-вакуумной системы позволяет быстро направить всю скопившуюся воду в систему канализации. Кроме этого, следует выделить и такие преимущества:

• возможность строить крышу под любым углом;
• необходимость в меньшем количестве элементов на крыше;
• меньший (по сравнению с гравитационным способом) диаметр труб и воронок;
• высокая скорость движения воды препятствует накоплению мусора;
• снижение затрат на всю систему.

Внешние водосточные системы

Использование внешних систем водоотведения характеризуется удобством установки, но при этом в холодный период времени возможны промерзания, велики шансы повреждения желоба талым снегом во время падения. Специалисты рекомендуют применять утеплитель, регулярно чистить и своевременно ремонтировать систему при повреждениях.

Конструкция внешнего водостока отличается простотой. Осадки стекают через желоба в водосточные трубы, откуда перенаправляются в дренаж, обустроенный по периметру объекта. При установке внешнего водостока нужно учитывать, что уклон на плоской крыше должен быть достаточным для того, чтобы вся влага направлялась на отвод.

Смешанные водосточные системы

В последнее время стали применять смешанные системы водоотвода. Они сочетают в себе все преимущества внешних и внутренних водостоков. В смешанных системах могут использоваться желоба, стояки и воронки. Единственной сложностью можно считать необходимость в точном расчете всех параметров. Это требует работы специалиста. Если самостоятельно попытаться спроектировать и реализовать водосток, то велика вероятность получить нерабочую либо недолговечную систему.

Использование мастики в качестве самостоятельного кровельного материала

В состав плоской кровли могут и не входить рулонные материалы, она может быть выполнена с одним лишь применением мастики. Она представляет собой жидкий материал, основу которого составляют чистые эластичные, гидрофобные полиуретановые смолы. И в результате ее нанесения на плоскую кровлю при воздействии влажности воздуха, она полимеризуется и превращается в резиноподобную сплошную мембрану, которая обладает прекрасными защитными и гидроизоляционными свойствами.

Для плоской кровли мастика, как кровельный материал, имеет массу явных преимуществ: она безопасна и надежна, имеет высокую стойкость к воздействию ультрафиолетовых лучей, осадкам и различным микроорганизмам, обладает высокой адгезией к любой строительной поверхности и к тому же она не изменяет свой объем при полимеризации. Подкупает и простота использования этого материала – ее можно наносить как вручную, кистью или валиком, так и методом безвоздушного распыления.

Как устроена система водостока на плоской кровле

Основным предназначением системы водостока с крыши является отвод воды, образующейся на поверхности кровельного покрытия в результате выпадения атмосферных осадков в виде дождя, а также при таянии снега в осенне-весенний период года.

Водосточные кровельные системы бывают трех типов, это:

• наружная неорганизованная – когда вода стекает с поверхности кровли самопроизвольно, за счет её уклона в одну из сторон;
• наружная организованная – предполагает наличие желобов для сбора воды, располагаемых по краю крыши, с последующей её передачей в водосточные трубы, монтируемые по фасаду строения;
• внутренняя – состоит из приёмных воронок, размещаемых на поверхности кровли, служащих для сбора воды посредством уклонов, выполненных на её поверхности, и вертикальных стояков, смонтированных внутри помещений здания или сооружения.

Схематичное изображение внутренней и наружной организованной системы водостока на плоской кровле

Конструктивные элементы, используемые при устройстве системы водостока

Все конструктивные элементы, используемые при сооружении системы водостока с поверхности кровли, можно классифицировать по двум категориям, это: назначение и материал, из которого они изготовлены.

По назначению элементы системы водоотведения бывают следующих видов:

• водоприёмные воронки и желоба – служат для приёма стоков и направления их в водоотводную магистраль;
• стояки –прокладываются внутри зданий и сооружений и служат для отвода воды в систему канализации, являются одним из элементов инженерных коммуникаций этих строений;
• водосточные трубы – прокладываются по фасаду здания и обеспечивают отвод воды в систему ливневой канализации;
• кронштейны и хомуты – служат элементами крепления конструкций;
• колена, угольники и тройники – фасонные элементы, служат для монтажа на сложных участках системы;
• уплотнители – обеспечивают герметичность соединений конструктивных элементов.

Водоприёмная воронка оснащается защитной решёткой, обеспечивающей её работоспособность при попадании на её поверхность посторонних предметов (листва, ветки, грязь и т.д.)

По материалу, используемому при изготовлении конструктивных элементов, системы водоотведения бывают выполнены из пластика или металла, при этом не важно, для какого варианта устройства они предназначены. Стояки изготавливаются из чугуна и полимерных материалов, а при устройстве наружной системы может быть использовано оцинкованное железо и медь, алюминий и прочный пластик

Стояки изготавливаются из чугуна и полимерных материалов, а при устройстве наружной системы может быть использовано оцинкованное железо и медь, алюминий и прочный пластик.

Среди полимерных материалов для изготовления водостоков применяется поливинилхлорид, полиэтилен и полипропилен.

У каждого материала есть свои достоинства и недостатки, свойственные непосредственно им.

В связи с этим при выборе и устройстве системы водоотведения на них следует обратить особое внимание. Размещение приёмной воронки при устройстве внутренней системы водостока

Размещение приёмной воронки при устройстве внутренней системы водостока

Водосточная система плоской крыши

Водосточная система плоской крыши — совокупность элементов, осуществляющих сбор, перенос и выброс воды, оказавшейся на поверхности кровли в результате выпадения осадков или таяния снега. Водосток с крыши оборудуют следующих видов:

1.Неорганизованный. Он заключается в том, что вода просто соскальзывает с крутых скатов. Этот способ самостоятельного водостока используют в частных домах со скатными крышами, однако не годится для сооружений с плоской крышей.

2.Внешний. Состоит из закрепляемых на ветровой доке или стропилах водосточного желоба и водосточных труб. Самотеком за счет уклона крыши вода удаляется со скатов и сливается в водосточную канаву или ливневку. Внешний водосток используют для отведения воды с плоской кровли малой площади, в частности, для хозяйственных сооружений.

3.Внутренний. Характерная черта внутреннего водостока то, что его прокладывают внутри кровельного пирога. Он разработан с учетом специфики плоской кровли.

Внутренний водосток плоской кровли

Внутренний водосток плоской кровли размещают не снаружи, а под слоями гидроизоляции, утеплителя. Он состоит из:

-Водосточных воронок, устанавливаемых на поверхности крыши, в низких местах, сооруженных при разуклонке. Функция воронок – сбор и фильтрация талой и дождевой воды, попадающей на кровлю.

-Горизонтальных водосточных труб, которые устанавливают под слоем гидроизоляции и утеплителя под уклоном, если обустраивается самотечный водосток или без уклона, если вакуумный.

-Вертикальных водосточных труб, которые собирают потоки воды, идущие из горизонтальных труб, и сливают в ливневую канализацию.

По способу передвижения воды в водосточная система бывает самотечного и вакуумного вида. Принцип работы вакуумного водостока состоит в том, что осадки полностью заполняют трубы, создавая водяной столб, при движении которого вниз, воздух поднимается сначала вверх, создавая вакуумную среду, а затем увлекает за собой воду из водосточной воронки, как бы засасывая ее. В зонах с обильными ливнями опытные кровельщики рекомендуют установку вакуумной системы, которая справляется быстро справляется с большим объемом воды, да еще и самоочищается за счет ее быстрого продвижения по трубам.

Конструкция водосточной воронки

Водосточная воронка на плоской кровли отвечает сбор и прием воды, скапливающейся на поверхности. Она состоит из:

-Нижней части, которую монтируют в основание плоской кровли.

-Уплотнителя, герметично соединяющего верхнюю и нижнюю часть водосточной воронки.

-Верхней части, проходящей в толще утеплителя и гидроизоляции.

-Защитной решетки, которая находится над поверхностью крыши и защищает водосточную воронку от проникновения крупного мусора и образования засоров.

Герметичность соединений между элементами водосточной воронки – обязательное условие эффективной работы водосточной системы. При обследовании плоской крыши после обнаружения протечки в 70% случаев проблема заключалась в проникновении воды между стыками деталей воронки.

Разновидность водостоков

Водосточные системы различаются двух видов.

Внутренние, с трубами находящимися внутри здания. Подобное устройство организованного водостока с кровли предусматривает водоприёмные воронки на значительно заниженных участках крыши. Помимо этого, все ендовы, разжелобовки, кровельное покрытие должны иметь уклон, направленный к воронкам.

Наружные, расположенные на внешних сторонах здания.

На крышах из металлочерепицы, листовой стали, асбестоцементных листов, профнастила и мелкоштучных материалов предусмотрено сооружение наружного водостока.

Основные требования, предъявляемые к водоотводным системам, выглядят примерно так:

• поверхность кровли должна иметь устойчивость к морозам, а также осадкам;
• кровельный материал обязан стойко переносить перепады температуры;
• накапливающиеся осадки должны удаляться при помощи водоотводящей системы;
• с обычных кровельных поверхностей осадочные воды необходимо удалять при помощи водонакопительной, а также водоотводной систем.

Помимо этого, не следует забывать, что:

• водоотвод обеспечивается определённым углом наклона крыши;
• применение «кобылок» (специальных набивок на стропила, позволяющих создать скат более пологим) уменьшает наклон к водоотводной системе;
• сужение желобов, гантелей, каналов или лотков к стоку воды недопустимо;
• устройство каналов карнизов должно быть таким, чтобы обеспечивать надёжную защиту здания от льда, снега, наледи, сосулек;
• материал для водоотводных желобов должен обеспечивать упругость при понижении температур и жёсткость водоотводных систем.

По предписаниям нормативов, создание неорганизованного водостока вполне допустимо. Однако, даже на хозяйственных постройках, организованный водосток будет более целесообразным. Поэтому, стоит ли рисковать, уменьшая срок службы дома и создавая себе проблемы в будущем с его обслуживанием. Организованная водосточная система способна избавить вас от многих возможных неприятностей.

Материал изготовления водосточных систем

Современный организованный водосток наружный самая востребованная система отвода воды с поверхности кровли. Сегодня на отечественном рынке компании – производители предлагают широкий выбор продукции, которая отличается материалом изготовления, формой, сечением желобов и диаметром водосточных труб, как для внутреннего водостока. так и для внешнего.

Водосточные ПВХ системы характеризуются рядом преимуществ:

• устойчивость к атмосферным осадкам;
• небольшой вес;
• отсутствие коррозии;
• простота и легкость монтажа, который осуществляется клеевым способом или с использованием резиновых уплотнителей.

Не менее популярны водостоки, сделанные из оцинкованной стали, имеющие полимерное покрытие, поскольку они долговечны и прочны.

Пример оригинальный организованных водостоков на видео:

Рис. 1 Водосточная система RUFLEX

Для удаления воды с кровель должен предусматриваться внутренний или наружный организованный водоотвод.

Внутренний водоотвод предусматривается преимущественно в отапливаемых зданиях и сооружениях с рулонными и мастичными кровлями.

На кровлях из мелкоштучных материалов, асбестоцементных волнистых листов, листовой стали, меди, металлочерепицы и металлического профлиста должен предусматриваться наружный организованный водоотвод. При соответствующем обосновании может быть предусмотрен внутренний водосток на таких кровлях с отводом воды через воронки в ендовах.

В соответствии с п. 1.49 СНиП 2.08.01 допускается предусматривать неорганизованный водосток с крыш 1-2 этажных зданий при условии устройств козырьков над входами. Для исключения образования льда на элементах наружного водоотвода предусматривают электрообогрев всех его элементов и наружных лотков до ливневой канализации.

Водосточные воронки внутреннего организованного водоотвода должны располагаться равномерно по площади кровли на пониженных участках.При организованном водоотводе площадь кровли, приходящаяся на одну воронку, должна устанавливаться расчетом по СНиП 2.04.03 и СНиП 2.04.01.

Оси воронок внутреннего водоотвода должны находиться на расстоянии не менее 600 мм от парапетов и других выступающих частей здания. Местное понижение кровли в местах установки воронок должно составлять 15-20 мм в радиусе 0,5 м.

При неорганизованном водоотводе вынос карниза от плоскости стены должен быть не менее 300 мм

Общие сновные требования к системе отвода осадочных вод можно сформулировать сле­дующим образом:

поверхность покрытия крыш должна быть устойчивой к воздействию осадков и мороза; материал кровельного покрытия должен обладать устойчивостью к воздействию света и повышенной температуры; накапливаемые на поверхности крыши осадки посредством определенной водоотводящей системы должны быть удале­ны в сторону от здания; с поверхности обычных крыш (а также крыш, приспособленных для ходьбы, эркеров, крыш с зелеными насаждениями) осадочные воды должны удалять­ся посредством рассчитанной системы водонакопления и водоотвода; при этом основными элементами отвода осадочных вод выступают водоотводные каналы, гал­тели, каналы накопления шлаковых вод и водоотводные колодцы с воронками.

водоотвод должен быть обеспечен соответствующим углом наклона ската крыши; наклон ската в сторону водоотводной системы может быть уменьшен только на скатных крышах за счет применения «кобылок» (это набивки внизу стропил для образования более пологого ската); водоотводный желоб, канал, галтель, лоток не должны сужаться в направлениистока воды; каналы карнизов должны быть устроены таким образом, чтобы была обеспечена защита здания против снега (льда, сосулек, наледи); поперечное сечение кровельного выпуск­ного желоба (F) и наклон в сторону стока воды должны быть обеспечены при любой поверхности ската;
