Водоотвод с плоской крыши: сухая кровля при любой погоде

Подготовка кровельных мягких материалов

В план кровли плоской крыши в обязательном порядке должны быть включены подготовительные работы кровельных материалов для их дальнейшего использования.

При применении рулонных материалов, их предварительно нужно тщательно осмотреть на наличие различного рода дефектов: неровностей, трещин, масляных пятен. А затем в течение суток их выдерживают в раскатанном виде или развернутом наизнанку.

Мастика для кровли может выполнять сразу две функции. Ее можно использовать в качестве самостоятельного материала, обеспечивающего бесшовное покрытие, для ремонтных работ. А также она применима как клейкое средство для соединения рулонных материалов с основанием. Битумные мастики могут быть использованы как в горячем, так и в холодном виде.

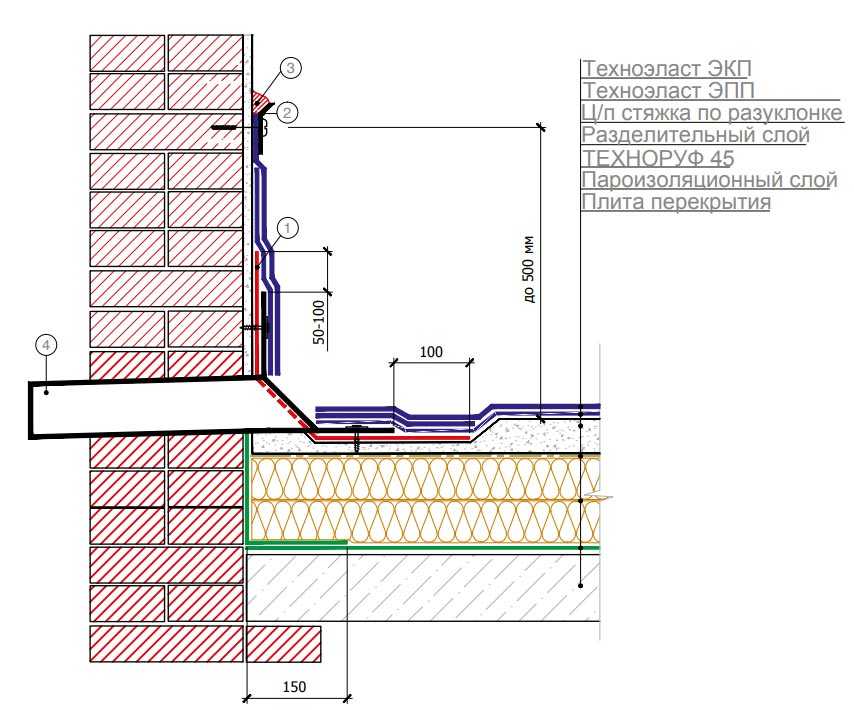

Сопряжение с водостоком

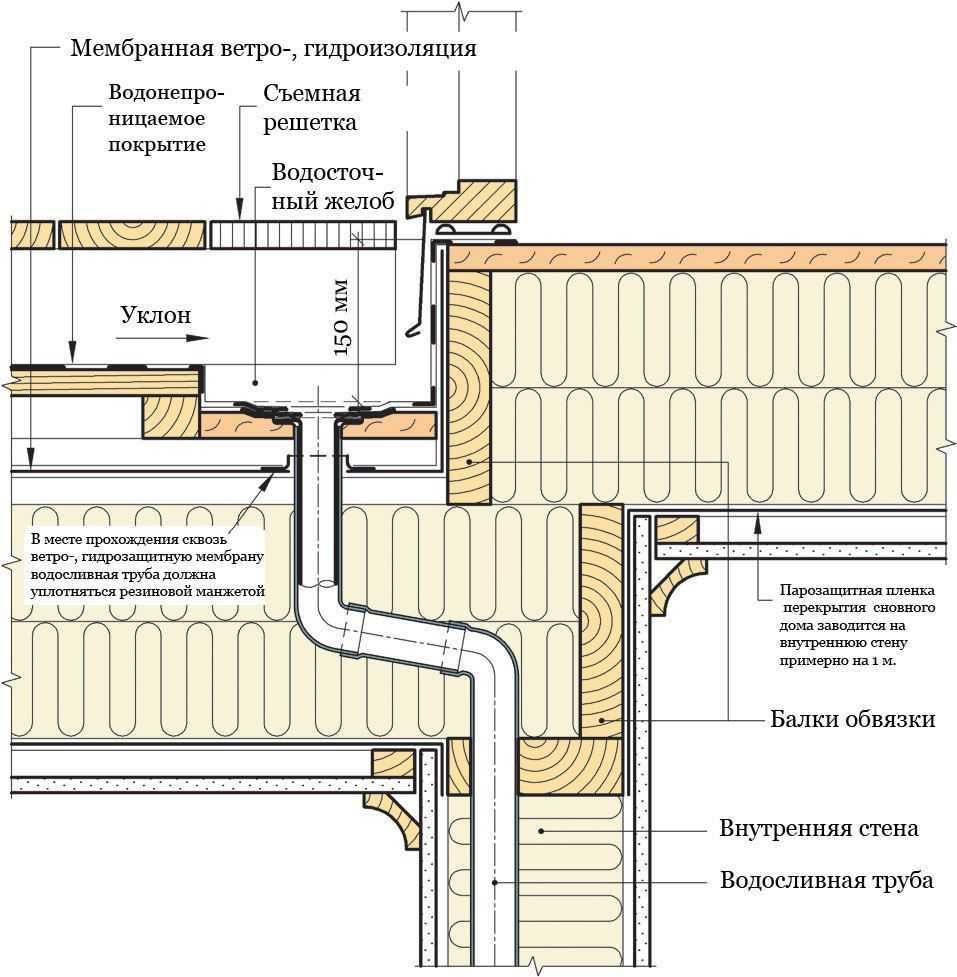

Для того чтобы отводить воду от кровли, в больших строениях используют внутреннюю систему водостока. Узел для внутреннего водостока значительно отличается строением от внешнего. Он крепится к стене под слой гидроизоляции. А трубы — к теплоизоляции.

Количество необходимых узлов определяется наклоном здания, его предназначением и архитектурными особенностями. Одного достаточно приблизительно на 140-180 кв.м. Благодаря такой конструкции водосток защищен еще и от загрязнения.

В кровле размещаются специальные окна. Они закрепляются на бордюре с ливневым отводом. Для такой системы лучше использовать сезонный подогрев кровельного пирога. Зимой, в период холодов, ливневые отводы и переливные окна могут заледенеть.

Об устройстве и монтаже воронок внутреннего водостока на плоской кровле рассказано в данном видео:

Из какого материала сделана наружная система водостока?

Водосточная система применяется для предотвращения скорейшей порчи стен, фундамента и других элементов дома.

Пластиковые трубы широко применяются для монтировки конструкции водостока. Их изготавливают из поливинилхлорида с добавлением стабилизаторов. Трубы из пластика служат не менее 10 лет.Трубы достаточно стойкие, выдерживают температуру от – 40 до 60 градусов. Трубы легки по весу, просто монтируются и имеют привлекательный вид. По сравнению с металлическими конструкциями пластиковые трубы выигрывают в цене. Единственный недостаток пластики – она изменяет свой размер в результате резкого перепада температуры.

Для производства металлического водостока чаще всего используют оцинкованную сталь с покрытием полимера. Толщина ее составляет 0.7 миллиметров. Сталь покрывается пластизолем, гранитом или полиэстром. При этом покрытие наносится на обе стороны. Стальные трубы легко монтируются, так как размер строго определенный. Материал очень прочный, стойкий, долговечный, устойчивый к коррозии. Стоимость стальных труб превосходит стоимость пластиковых.

На медных кровлях чаще используется медный водосток.

Виды водостоков для крыш

Для того чтобы подобрать правильный вид воронки для плоской крыши, необходимо отталкиваться непосредственно от конструкции кровли. Это значит, что для террас необходимо другие типы систем отвода воды, нежели для «зеленых» крыш. В первом случае устройство является плоским, из-за чего по нем можно без препятствий ходить.

Во втором случае воронки должны быть ограждены специальной сеткой, которая способна задерживать различные загрязнения – листья, траву или грязь. К тому же таким образом мелкие животные также не могут попасть в сток. Это касается, в том числе и домашних кошек.

Водостоки внутреннего расположения могут иметь различные по своему виду конструкции. Специалисты выделяют сифонные и самотечные (гравитационные) типы. Первый вид собирает климатические осадки со всей крыши с помощью специальных водоприемников. Система позволяет свободно стекать воде посредством наклона.

Самотечная и сифонная система

Сифонные виды водостоков предполагают застой воды во всей системе. Это касается, как воронки, так и входа в канализацию. Всасывается жидкость благодаря давлению, происходящему в сифоне. Таким образом, ее откачивают в канализационные стояки. Работает такая система из-за того, что образовывается энергия раздражения, которая происходит из-за падения уровня воды в вертикальном столбе.

Трубы также следует подбирать особым образом. Они должны быть качественно обработанными герметиком. Это препятствует возможности вытекания воды из системы. Сам же сифон должен быть обеспечен специальным дополнительным устройством – стабилизатором потоков воды.

Сифонная система

Внутренний водосток в многоэтажном доме чаще всего оборудуется системой обогрева и специальными защитными сетками.

Устройство вентиляции плоской крыши

Один из самых важных моментов в обустройстве кровель — обеспечение свободного выхода паров влаги из кровельного «пирога». Вентиляционные аксессуары — необходимый элемент современной кровли. Водяной пар постоянно образуется во внутренних помещениях здания в результате жизнедеятельности людей. За счет диффузии и конвективного процесса он поднимается вверх и, охлаждаясь, конденсируется в подкровельном пространстве. Особенно интенсивно влага накапливается там в зимнее время. Она отрицательно воздействует как на деревянные, так и на металлические элементы конструкции крыши. При переизбытке конденсата образуются мокрые пятна и плесень на потолке. Кроме того, накапливаясь в теплоизоляционном материале, влага значительно снижает его свойства, что, соответственно, увеличивает затраты на отопление жилья. Для того чтобы этого не происходило, необходимо создать такие условия, чтобы влага не задерживалась внутри кровельной конструкции, а свободно испарялась и выходила наружу.

Лучше всего с этой задачей справляются специальные компоненты крыши — кровельные вентиляторы (или аэраторы). Это — специальные трубы различных диаметров из металла или пластика, накрытые сверху колпаками в форме зонтиков.

Принцип действия аэратора основан на разнице давлений, вызванной воздушными потоками. Его конструкция позволяет парам влаги свободно выходить из-под кровельного ковра, не повреждая последний — предотвращая образование пузырей и отслаивание кровельного материала. Таким образом мы получаем вентилируемую или «дышащую » кровлю. На плоских крышах простой конфигурации аэраторы размещают равномерно по всей площади в наиболее высоких точках кровельной плоскости в местах стыков теплоизоляционных плит. Установку вентиляторов желательно производить во время монтажа самой кровли. В случае же с установкой в готовую конструкцию затраты на монтаж аэраторов значительно увеличиваются. Элементы вентиляции — обязательная часть системы. Когда они не предусмотрены или неправильно установлены, срок службы утеплителя и конструкции в целом сокращается в несколько раз.

Сопутствующих материалов для устройства плоской кровли очень много. И необходимость их использования для обустройства крыши обусловлена ее конструкцией. Так, например, на Западе огромное значение уделяют оснащению зданий устройствами естественного дымоудаления, которые позволяют безопасно эвакуировать людей при пожаре. Обычно для этого используют люки, совмещенные с зенитными фонарями. Причем эти приспособления нужно выбирать на этапе проектирования.

Монтаж водосточной системы на плоской крыше своими руками

Все работы по монтажу водосточной системы необходимо начинать с расчётов, и уже на их основании выбирать вид системы водоотведения.

Для того, чтобы выполнить расчёт сечения водоотводных труб, премного желоба и стояка, необходимо знать следующие характеристики:

• Максимальный уровень осадков в месте размещения объекта строительства.
• Эффективную площадь поверхности крыши.

Для различных систем водоотведения существуют уже выполненные расчёты, которыми можно воспользоваться при выборе водосточной системы.

Один из вариантов готовых решений приведен на нижеследующем рисунке.

Рассчитанные поверхности водоотвода при интенсивности осадков 75 мм/ч

Когда расчёт произведен и схема системы составлена, можно рассчитать количество необходимых материалов, после чего приобрести их.

Монтаж внешнего водостока на плоской крыше своими руками

При выборе наружной организованной системы водостока, после приобретения необходимых материалов, работы выполняются в следующей последовательности:

Иллюстрация	Описание действия

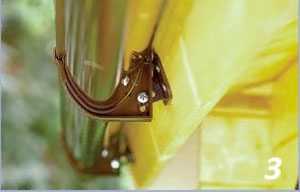

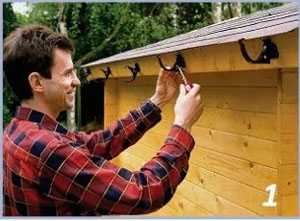

	По краю кровли, на поверхности заборки, монтируются кронштейны крепления водоприёмного желоба на расстоянии, соответствующем его длине, но не менее чем через 700 мм.
	Выполняется раскрой желоба в соответствии с размерами и конфигурацией крыши.
	Желоб укладывается на смонтированные кронштейны и фиксируется на них крепёжными элементами, соответствующими материалу используемого желоба и способу его крепления.
	Устанавливаются водосточные трубы и соединяются с выпусками, расположенными на поверхности желоба.
	Устанавливаются фасонные части (заглушки, защитные сетки, выпуски), соответствующие модели используемого желоба и водосточных труб.

Монтаж своими руками внутреннего водостока для плоской крыши

Система внутреннего водостока должна быть предусмотрена проектной документацией строящегося или реконструируемого объекта, т.к. прохождение стояков по строительным конструкциям должно соответствовать требованиям правил прокладки инженерных коммуникаций внутри зданий.

При устройстве системы внутреннего водостока с плоской крыши следует обратить особое внимание на установку воронок, т.к. места их размещения должны соответствовать выходам водоотводных стояков, монтируемых при прокладке инженерных коммуникаций здания

Монтаж водоприёмных воронок на кровельных системах инверсионного типа, когда утеплитель укладывается поверх слоя гидроизоляции, выполняется следующим образом:

Иллюстрация	Описание действия

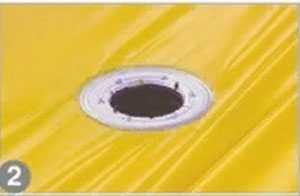

	В предварительно размеченном месте установки выполняется закрепление воронки к поверхности кровли.
	Монтируется прижимной фланец, обеспечивающий фиксацию слоя пароизоляции.
	Укладывается слой утеплителя и на его поверхности вырезается отверстие (в месте установки воронки).
	Теплоизоляция стыкуется.
	Монтируется разделительный слой и надставной элемент воронки.
	Настилается мембрана, являющаяся наружным слоем покрытия кровли, после чего монтируется оголовок.

Монтаж системы из металла и пластика – отличия ↑

Изделия из различных материалов имеют определенные различия при сборке: металлические собирать несколько сложнее, чем из ПВХ, у последних больше мелких деталей и особенностей, по сравнению с металлическими. К тому же температурная деформация у них протекает у каждого по-своему.

При монтаже пластмассовых водостоков. в отличие от металлических, используют фасонные детали, специально предназначенные для компенсации линейной деформации элементов. Изделия из металла и пластика крепят на кронштейны с разным шагом: металлические – самое большее 90 см, а пластиковые – до 60 см.

Для сборки всех пластиковых элементов используют специальный клей или резиновые уплотнители.

Из какого бы материала ни был изготовлен желоб, его необходимо предохранять от попадания под лавину снега и льда, которые могут вызвать деформацию. Поэтому на кровли устанавливают снегодержатели, которые должны соответствовать типа кровли, например, для металлочерепичной используют трубчатые, а на натуральную крепят решетчатые.

Как устроить сток воды

Вне зависимости от применяемых материалов плоская кровля должна иметь определенный уклон для стока воды (обычно в пределах 3-5%), появляющейся на крыше в результате атмосферных осадков. Водоотводная система должна продумываться еще на стадии проектирования здания. Водостоки определяют, насколько эффективно будет отводиться влага с поверхности крыши. Для предотвращения замерзания водостоков зимой их оснащают специальными термическими кабелями.

Устройство водосточной воронки

Водостоки бывают организованными, когда создается как наружный, так и внутренний водопровод, и неорганизованными. При создании внутреннего водопровода поверхность крыши делится на примерно равные участи в 150-200 квадратных метров каждый. В местах с наличием уклона устраивают водосточные воронки, оснащенные корзинками для отлова мусора. Обычно воронки располагают по центру крыши, а трубы находятся внутри здания.

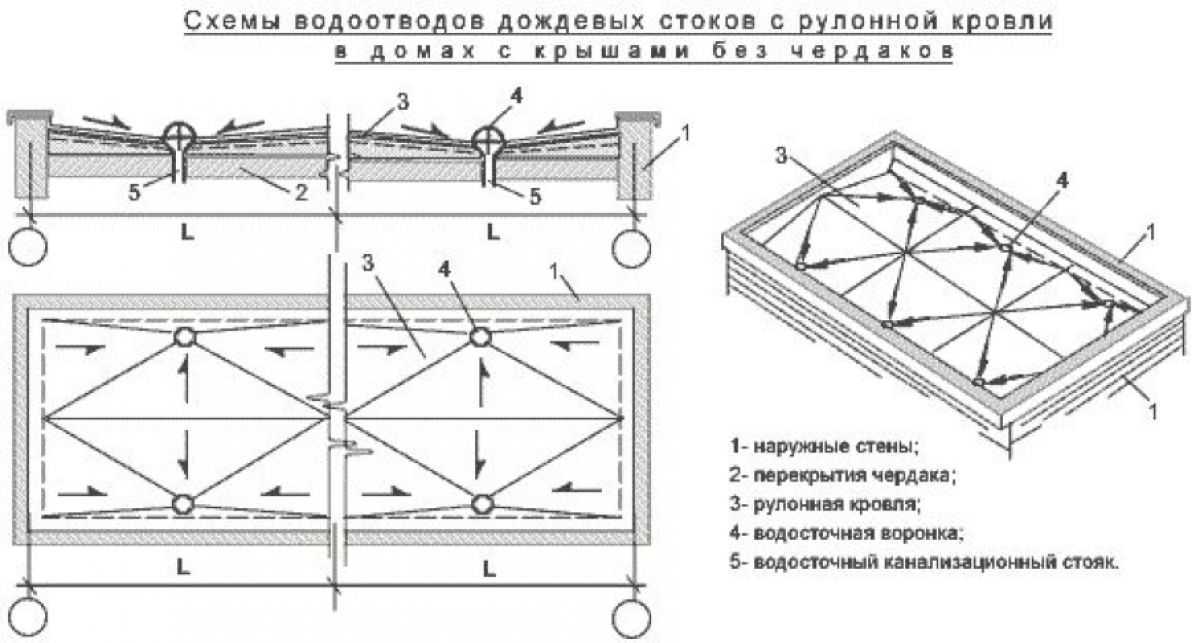

Внутренний и внешний сток

Теплоизоляция в мягких кровлях

Рассматривая устройство плоской кровли, утепление ее может быть выполнено одним из следующих способов: наружным или внутренним. Легкость монтажа наружной теплоизоляции делает этот способ более распространенным. К тому же с помощью этого метода, может быть произведено утепление как строящегося здания, так уже и находящегося в эксплуатации.

Плоские кровли имеют конструкцию, предусматривающую два варианта теплоизоляции в зависимости от количества слоев: однослойная и двухслойная. На выбор теплоизоляции влияют теплотехнический расчет и прочностные требования, предъявляемые к кровельной конструкции. Для укладки по верху несущей конструкции теплоизоляционных плит используется принцип «швы вразбежку». При двухслойном покрытии, стыки нижних и верхних плит также должны проходить «вразбежку». В тех местах, где плиты теплоизоляции примыкают к стенам, парапетам и фонарям, создаются теплоизоляционные переходные бортики. Для закрепления теплоизоляции используется один из следующих способов:

• механический. Профнастил крепится саморезами, железобетонное основание – пластиковыми дюбелями с сердечником;
• клеевой;
• при помощи балласта, в качестве которого применяется галька или тротуарная плитка;
• на основании.

Особенности конструкции

В противоположность скатным крышам, при устройстве плоской кровли не применяются кровельные штучные и листовые материалы. Второе название этому виду кровли – мягкая кровля – дали как раз те виды изолирующих покрытий, которые предусматривают их настилание сплошным ковром: битумные, полимерные, битумно-полимерные. Кровля должна быть эластичной, чтобы не деформироваться под влиянием изменения температуры, под влиянием влаги и механических деформаций основания.

Всеми этими свойствами обладает мембранная плоская кровля, которая представляет собой своеобразный многослойный «пирог» из слоев тепло- паро- и гидроизоляции, уложенных на сборную или монолитную железобетонную плиту, металлический профнастил и иногда на деревянное основание.

Пирог плоской кровли

В зависимости от назначения кровли и используемых материалов кровельный пирог бывает различным. Например при укладывании эксплуатируемой кровли на железобетонную плиту он может состоять из многих слоев, например:

• Слой техноэласта кровельного;
• Слой техноэласта подкладочного;
• Выравнивающая стяжка из ЦПС;
• Слой пароизоляции;
• Слой теплоизоляции (экструд. пенополистирол);
• Два слоя гидроизола;
• Выравнивающая армированная стяжка из ЦПС;
• Полиэтиленовая пленка;
• Слой керамзита (по уклону);
• Слой стеклоизола;
• Железобетонная плита.

В таких случаях крепление приходится делать не сквозь всю кровлю, а соединяя между собой стяжки и лежащие над ними слои изоляции.

При монтаже неэксплуатируемого кровельного покрытия количество верхних слоев будет меньшим, однако принцип устройства кровли и применяемые материалы остаются неизменными: основание – пароизоляция – утеплитель (плиты из менеральноф ваты) – гидроизоляция из кровельных рулонных материалов.

Так как верхний гидроизоляционный слой подвергается агрессивному воздействию внешней среды (перепады температур, влага, ветер), а при его повреждении страдает вся кровля, специалисты разработали инверсионный, то есть обратный порядок размещения слоев: основание – гидроизоляция – теплоизоляция – защитный материал (например так называемый геотекстиль). По верху крыша может быть залита монолитным бетоном.

Соединение свесов с холодным и теплым чердаком

Определяет использование холодного или теплого чердака крыши. А именно:

Теплый чердак. Он конструируется, если помещение будет эксплуатироваться

В таком случае важно создать особо жесткое закрепление основания к гидроизоляционному слою. Узлы позволяют предотвратить механическое воздействие на кровельный пирог

А также защитить от перепадов температуры между чердаком и средой за ним.

Холодный чердак. Он не требует жесткого закрепления основания к гидроизоляционному слою. Применяются более мягкие утеплители. Отсутствует сильное механическое воздействия. Кроме этого, есть постоянный температурный баланс. Поэтому узлы не требуют сложных конструкций.

Устройство

Несущий каркас плоской кровли состоит из горизонтально расположенных стропил и листового основания на них. В межстропильном пространстве уложены маты утеплителя, покрытые ветро- гидрозащитной мембраной. Сверху устроено гидроизолирующее финишное покрытие и ограждающие конструкции.

Особенности стропильной системы

Остов каркасного дома представляет собой решётчатые конструкции несущих стен, состоящих из деревянных стоек и перемычек, а также подкосов и прочих элементов. На каркасе монтируют стропильную систему плоской кровли. В отличие от скатных крыш здесь стропила занимают горизонтальное положение. Больше об устройстве и особенностях монтажа плоской кровли по деревянным балкам читайте тут.

Поперечное сечение плоской кровли по деревянным балкам:

Стропила представляют собой двутавровые балки, где верхний и нижний пояс — это брус, а в качестве стенки применяют доску, фанеру или OSB минимальной толщины 18 мм. Несмотря на кажущуюся легковесность конструкции, такие балки способны выдерживать нагрузку от кровли до 500 кг/м².

Стропильная система плоской кровли:

Стропилины с шагом 500 мм опирают на верхний пояс несущих стен, который исполняет роль мауэрлата. Сверху на балки укладывают листовой материал – несущую основу кровельного пирога.

Несущий настил стропильной системы из OSB:

Кровельный пирог

Кровельный пирог плоской крыши в каркасном доме отличается своей простотой, в то же время является эффективным верхним ограждением, надёжно защищающим здание сверху от негативных атмосферных явлений. В каркасном строении утепление можно осуществлять изнутри помещений (утеплитель закладывается между балками перекрытия в пространство между потолком и обрешеткой).

Пароизоляцию фиксируют на балках перекрытия сверху, а затем укладывают сплошной настил. Снизу минвату защищают гидроизоляционной пленкой, которую фиксируют к нижним торцам балок перекрытия.

Если в качестве утеплителя используют гидрофобные материалы, например, пенополистирол, то сверху нужно уложить гидроизоляционную мембрану. А снизу пенополистирол защищать ничем не нужно.

Допустимо провести теплоизоляцию и сверху, но этот способ гораздо сложнее. Для этого потребуется на сплошную обрешетку положить плитный утеплитель, сверху закрыть его гидроизоляционной мембраной. Затем потребуется смонтировать каркас под верхнюю сплошную обрешетку для крепления листов и обшить его слоем OSB или фанеры. По нему далее уложить рулонный кровельный материал.

Один из вариантов кровельного пирога:

Конструкция и чертеж парапета

Существует норматив установки парапета. При высоте дома 10 метров и более нужно обязательно по периметру здания на крыше выстраивать вертикальное ограждение высотой 1,2 м. Такой парапет должен предотвратить случайное падение человека с крыши.

Парапет обычно делают из двух или одного бруса с фронтальной доской. Сверху парапет накрывают защитным козырьком из кровельной стали.

Чертёж парапета плоской крыши:

Плоские кровли: правила эксплуатации

Существуют правила эксплуатации плоской кровли. Если вы будете придерживаться их, она всегда будет в отличном состоянии.

1. Нельзя проливать на поверхность кровли бензин, масло, органические растворители.
2. Битумно-полимерные материалы не должны соприкасаться с источниками тепла, температура которых будет превышать 45 0 С.
3. Нужно беречь кровельный ковер от механических повреждений.
4. В местах, где расположены временные лестницы, необходимо размещать деревянные подкладки.
5. При температуре ниже -5 0 С нельзя передвигаться по крыше с механической фиксацией утеплителя.
6. Весной и осенью обязательно следует проверять водосточные желоба, воронки и лотки.
7. Следует регулярно проверять пирог крыши на наличие щелей.

В этом видео подробно рассматриваются плюсы и минусы плоской крыши:
