Особенности плит перекрытия пб, их применение и монтаж

Возможности применения строительного материала

Бетонные плиты перекрытий широко используются в промышленном и частном строительстве при сооружении зданий различного назначения. Их использование позволяет получить надежную и долговечную конструкцию, способную выдерживать большие механические нагрузки, не теряя своих качественных характеристик.

Продукция из железобетона используется при выполнении ряда работ, а именно:

Применение монолитной плиты для бассейна

• укладка фундамента;
• обустройство тоннелей;
• сооружение эстакад;
• создание балок обвязочных;
• сооружение основы под краны и прочую тяжелую строительную технику;
• воздвижение перекрытий в жилых и коммерческих постройках;
• создание парапетов;
• устройство дна в каналах под коммуникации;
• сооружение опорных подушек;
• строительство лестничных маршей и пр.

Монтаж плит перекрытий невозможен без применения специальной техники, что обусловлено большим весом и крупными габаритами изделий.

Такелажные работы

Перемещение плит перекрытий на стройплощадке

Погрузка, разгрузка и перемещение блоков по строительной площадке производится благодаря наличию на изделиях закладных петель, предназначенных для зацепа крючков тросов. В том случае, если на изделиях отсутствуют крепежные элементы, необходимо заранее продумать альтернативный способ их перемещения.

Как правило, оптимальным решением является применение специальных захватных устройств (кондукторов). Перекрытия, неоснащенные петлями, имеют трапециевидное сечение, а на боковых поверхностях изделия имеются выступы, за которые и фиксируются захваты кондуктора.

Складирование бетонных перекрытий

С целью сохранения качественных характеристик и целостности, необходимо соблюдать и правила содержания изделий из бетона на строительной площадке. Продукция должна находиться строго в горизонтальном положении, категорически недопустимо погружение железобетонных плит в грунт, которое влечет растрескивание перекрытия. Также нельзя укладывать плиты друг на друга, необходимо выложить по торцам подкладки.

Схема складирования плит перекрытия

Рекомендации по работе с бетонными изделиями

Профессиональные строители рекомендуют строго придерживаться правил по укладке плит перекрытий, ведь пренебрежение рекомендациями ставит под угрозу долговечность и безопасность эксплуатации конструкции.

Порядок выполнения работ по монтажу:

Схема монтажа плит перекрытия

• Приготовление цементного раствора.
• Установка крана в рабочую позицию, подготовка к подъему.
• Нанесение раствора на участки опирания (слой – 2-3 см).
• Перенос изделия на место установки.
• Проверка надежности опоры изделия на несущую конструкцию.
• Опускание перекрытия.
• Проверка горизонтальных швов.
• Заполнение пустот цементным раствором.

При сооружении конструкций, предполагающих большие весовые нагрузки, необходимо позаботиться об улучшении несущей способности. Для этого расстояния между плитами перекрытия необходимо не только заполнить цементным раствором, но и дополнительно армировать. По наружному периметру конструкции стоит оборудовать монолитный пояс (ширина – минимум 5 см). Арматурный каркас нужно выполнить из двух металлических стержней и уложить вертикально.

По такому же принципу укрепляют и стыки между плитами, расположенные внутри перекрытия. Таким образом, все конструкционные элементы перекрытия связываются в единый монолитный блок. Несущая способность существенно повышается: для монолитных бетонных конструкций – на 40%, а для ячеистых перекрытий – на 100%.

Разновидности пустотных плит

Кроме стандартных плит ПК, существует еще несколько разновидностей:

• ПБ – плиты, изготавливаемые методом безопалубочного формирования на конвейере. В процессе изготовления применяется особый метод армирования, который позволяет резать плиты без потери их прочности. У ПБ более ровная поверхность, что облегчает отделку полов и потолков.
• ПНО – облегченные плиты, также изготавливаемые без опалубки. Главное отличие от ПБ – меньшая толщина, которая составляет 160 мм.
• НВ – внутренний тип настила с одним рядом предварительно напряженной арматуры.
• НВК – внутренний тип настила, но уже с двумя рядами напряженной арматуры и толщиной 265 мм.

Устройство и узлы опирания плиты

Разница между ПК и ПБ

Плиты перекрытия ПК – классические. Именно их стали изготавливать первыми с пустотами еще в советское время. ПБ – плита перекрытия нового поколения, но тоже пустотная. Основную разницу между ними составляет способ производства.

Пустотные плиты ПК и ПБ

Технология изготовления плит ПК:

1. В металлическую опалубку укладывают арматуру.
2. Производят бетонирование металлической формы.
3. Для удаления пузырьков воздуха производят вибрацию всей формы.
4. Далее ее помещают в специальную камеру для сушки в течение 6-7 часов.
5. По окончании готовую плиту извлекают и складируют.

Главное отличие в изготовлении плит ПБ – отсутствие опалубки, откуда и название способа – безопалубочный. Этапы производства следующие:

1. По всему стенду подогреваемой площадки натягивают тонкие тросы.
2. Формовочная машина проходит над этим место и оставляет за собой полосу бетонного раствора.
3. Сверху плиту-полуфабрикат покрывают пленкой (длина заготовки может достигать 190 м).
4. Производят сушку изделий.
5. По окончании заготовку режут на размеры, нужные заказчику.

Пустотная плита перекрытия ПБ

Благодаря особому способу производства ПБ можно резать под углом 30-90°. От этого их несущая способность никак не изменится. По ГОСТу размеры пустотных плит перекрытия ПК влияют на технологию их изготовления. При длине от 4,2 м такие конструкции нельзя резать. Это обусловлено тем, что на концах изделий располагаются особые упоры преднапрягаемой арматуры. При резке пустотных плит перекрытия приходится вместе с концом обрезать и эти упоры, а они отвечают за несущую способность конструкции.

В то же время у плит ПБ нет монтажных петель, что усложняет и удорожает их монтаж. Пустотные отверстия нельзя использовать для зацепки, поскольку это может привести к разрушению торца, и тогда крюк вырвется. Поэтому установка осуществляется только с применением специальных траверс.

Траверсы для монтажа плит ПБ

Выбор между плитами ПБ и ПК осуществляется конкретно для каждого строящегося объекта, исходя из особенностей планировки и бюджета. Разница между характеристиками пустотных плит перекрытия ПК и ПБ представлена в таблице.

Критерий	ПК	ПБ
Несущая способность, кгс/м2	Стандартная – 800	Более широкий диапазон – от 300 до 1600.
Максимальная длина, м	7,2	12
Марка бетона	М200-М400	М400-М500
Использование предварительно напряженной арматуры	При длине от 4,2 м.	Для всех конструкций вне зависимости от длины.
Вес пустотной плиты перекрытия	Более легкие – на 4-6% легче, чем ПБ.	Тяжелее ПК.
Качество поверхности	Из-за формовки в металлической опалубке качество поверхности несколько хуже, чем у ПБ.	Минимальное количество дефектов, что позволяет экономить на отделочных работах.
Способы опирания	Выпускаются в нескольких видах: ПК – опирание на 2 стороны; ПКТ – опирание на 3 стороны; ПКК – опирание на 4 стороны.	Могут опираться только на 2 стороны.
Прочие важные особенности	Увеличенный диаметр технологических пустот позволяет прокладывать в них инженерные коммуникации, к примеру, канализационные стояки (в случае возведения стен на пустотных плитах перекрытия). Наличие монтажных петель облегчает транспортировку и монтаж.	Идеальные геометрические размеры с минимальными допусками. Большой выбор типоразмеров с шагом 100 мм. Возможность резки торцевой части под любым углом.

Обратите внимание: плиты ПБ дают проектировщику больше свободы, поскольку здесь размеры плиты не привязаны к стандартным – ее можно нарезать на заготовки разных габаритов. Сравнение пустотных плит ПК и ПБ. Сравнение пустотных плит ПК и ПБ

Сравнение пустотных плит ПК и ПБ

Виды плит перекрытия

Однако следует помнить, что плиты из бетонных смесей устанавливают на надежные, крепкие опоры, старайтесь также обезопасить их от воздействия влаги.

Существуют различные размеры жби плит перекрытия.

Здесь указаны все требования, которые обязательно соблюдать изготавливая многопустотные железобетонные плиты из легкого или тяжелого, плотного силикатного бетона.

Различают три вида плит перекрытия:

1. Полнотелые или бетонные — массивные, прочные, лучше других защищают от трещин и нежелательных прогибов, однако обладают низкой способностью к звуко- и теплоизоляции. Используют для строительства гаражей, торговых центров и другом каркасномонолитном строительстве.

2. Железо-бетонные в свою очередь делят на однопролетные и многопролетные, сборно-монолитные, грибообразные. Улучшают звукоизоляцию и облегчают отделку внутреннего помещения. Эти плиты чаще всего используют при строительстве многоэтажных домов и общественных зданий. Размер ребристой плиты перекрытия зависит от длины и ширины помещения. Высота всегда 14-16 сантиметров.
3. Пустотные самые распространенные ЖБ плиты. За счет армированных ребер и трубчатых пустот они прочны на изгибы, имеют легкий вес в по сравнению с иными видами плит. В пустотах таких плит удобно прокладывать коммуникации. С их помощью строят склады, жилые дома, торговые павильоны.

Маркировка плит перекрытия

Чтобы понять какой нужен размер плиты перекрытия можно посмотреть на маркировку. В ГОСТ указаны все необходимые характеристики.

Первые буквы обозначают тип:

ПБ – полнотелые бетонные плиты;

НВ, НВК, 4НВК – ребристые жб плиты;

Третья буква в маркировке указывает на наличие дополнительной стороны опирания плиты:

Первые две цифры это длина в дециметрах.

Вторые две – ширина. Обычно эти параметры завышены на 10-20 мм.

Последняя цифра указывает расчетную нагрузку.

В следующей группе букв и цифр могут указываться дополнительные параметры конструкции, такие как класс арматуры, наличие монтажных петель и проч.

Пример и расшифровка маркировки

Рассмотрим на примере ПК 54.15-8:

ПК – пустотное перекрытие;

54 – длина плиты, дц;

8 – расчетная нагрузка, 7,85кПа (800 кгс/м2)

Размеры и характеристики полнотелых плит указаны в ГОСТ12767-94.

Разделяются по способу опирания:

• 2ПД-6ПД – на две стороны;
• 3ПТ-6ПТ – на три стороны;
• 1П-6П – на четыре стороны.

Первая цифра в маркировке указывает на толщину изделия:

• 1 – 100 мм
• 2 – 120 мм
• 3 – 140 мм
• 4 – 160 мм
• 5 – 180 мм
• 6 – 200 мм

По длине размер бетонных плит перекрытия составляет от 3 до 6,6 м, по ширине – от 1,2 до 6,6 м.

конструктивных элементовмонтажные петликаналы для проводки коммуникаций

Размеры ребристых железобетонных плит перекрытия указываются в ГОСТе 27215-87 для плит 400 мм., в высоту и ГОСТе 21506-87 для предварительно напряженной плиты 300 мм., высотой.

1П – изделие опирается на полку ригеля; различают восемь видов от 1П1 до 1П8, где длина изделия 5,55 и 5,05 м, а ширина – 0,74-2,985 м

2П – изделие опирается на тело ригеля, то есть на опорную балку; размеры плиты всегда 5,95 м по длине и 1,485 м по ширине.

Размеры и величины пустотных плит перекрытия ПК указываются в ГОСТ 9561-91.

Плиты классифицируют по группам, где помимо третьей буквы (Т или К), определяющей количество сторон опирания, пустотные перекрытия обозначают буквами ПГ или ПБ.

Пустоты в плите ПГ должна походить на форму груши, а ПБ – изготавливается по методу непрерывного безопалубочного формования.

В зависимости от вида и размера железобетонной плиты перекрытия, способа ее изготовления, материалов, меняется цена на изделие.

Не стоит забывать про доставку и монтаж, который осуществляется специальной грузоподъемной техникой.

Пустотелые плиты хорошо защищены от возгораний, влаги и гниения. Пустоты не только гасят нежелательные вибрации, но и позволяют легко и удобно проводить коммуникации: электропровод, канализационный стояк и проч.

Расчет количества плит и их размеров

Как правило, в частном домостроении чаще применяются многопустотные плиты. Их количество и размеры рассчитываются исходя из габаритов перекрываемого пролета. Это удобнее выполнять, разработав предварительно схему укладку в определенном масштабе.

Рисунок 10. Составленная вручную схема раскладки ЖБИ

Вес

Таблица 2. Примерный вес пустотелых плит разных серий

Марка изделий	ПК	ПБ	ПНО	3,1ПБ и 1,6ПБ
Вес квадратного метра плиты, кг	280-310	300-330	210-230	220-240

Размеры стандартных плит

Таблица 3. Габаритные размеры многопустотных железобетонных изделий

Марка изделия	Ширина, мм	Длина, мм	Толщина, мм
ПК	1000, 1200, 1500, 1800	от 1600 до 7200	220
ПБ	1000, 1200, 1500	от 1600 до 10800	220
3,1ПБ и 1,6ПБ	1000, 1200, 1500	от 1600 до 9000	160
ПНО	1000, 1200, 1500	от 1600 до 6300	160

Другие параметры

Не менее важным параметром при выборе плит является их несущая способность. Так, предельная нагрузка у железобетонных изделий, изготовленных по опалубочному методу, обычно составляет от 800 до 1250 кг/м2. А выбор плит ПБ по несущей способности гораздо шире – от 300 до 1600 кг/м2.

Рисунок 11. Плиты ПК (слева) и ПБ (справа)

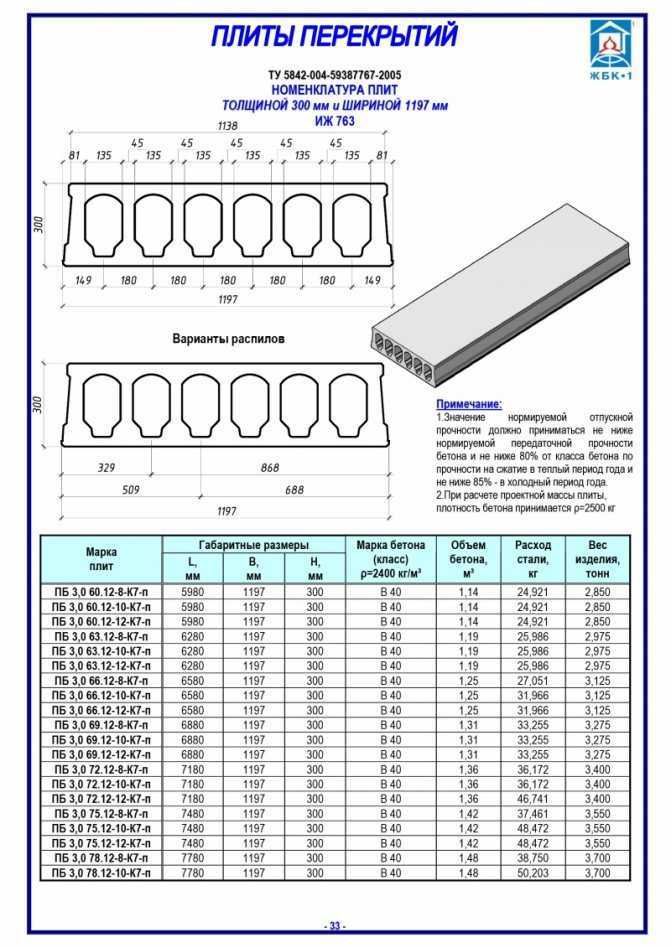

Размеры плит перекрытий ПБ

Эти панели производятся по сравнительно новой технологии формования на стендах без использования форм. Основной особенностью является использование преднапряженного армирования вне зависимости от длины, а также бетона марки М-400 и выше. Расшифровка маркировки аналогична ПК.

Ширина зависит от установленного стенда, как правило, это 1,0 1,2 а также 1,5 метра. Как и в случае плит ПК 12-я ширина оптимальна для перевозки по норме загрузки автомашины.

Длина варьируется от 1,6 до 12 метров с шагом 10 см в зависимости от получаемой нагрузки и высоты плиты. Как правило, типовую нагрузку 800 кгс/м2 для высоты 220 мм по этой технологии можно получить до длины в 9-10 метров. Дальше, либо падает несущая способность, либо увеличивается толщина панелей.

Наши цены на эти изделия тут: плиты перекрытия ПБ.

Диаметр, форма отверстий, а также расстояние между ними определяется изготовителем оборудования и проектом. Для каждого завода эти параметры индивидуальны. Обычно отверстия имеют овальную форму и увеличенное расстояние между пустотами, чтобы обеспечить прочность при давлении вышележащей стены по торцам без использования дополнительного армирования

Что лучше монолитная плита или ленточный фундамент для дома. Железобетонная плита

Монолитная опорная плита «специализируется» на строительстве малоэтажных зданий. Кроме того, такой фундамент предпочтителен для местности, где сложный грунт, имеющий большую степень просадки, высок уровень грунтовых вод, где почва склонна к морозному пучению.

В этом случае на устойчивость здания и надежность фундамента характеристики грунта не будут оказывать серьезного влияния. Дом на монолитном основании будет передвигаться вместе с ним, а это поможет защитить строение при дестабилизации грунта, исключить риск деформации и перекосов. Не зря у монолита есть другое, говорящее, название — плавающий фундамент

Фундамент–монолит может выдерживать довольно большие нагрузки, поэтому подходит практически для любого строительства: как легких каркасных домов, так и капитальных кирпичных строений. По высоте монолитная плита выигрывает у ленточного основания: для загородного дома будет достаточно 200-400 мм, но только 100 из них будут находиться в грунте. Если дом будет легким, а уровень грунтовых вод на участке невысок, то оптимальным вариантом станет мелкозаглубленный монолит.

«Железобетонная» технология

Строительство плитного фундамента происходит в таком порядке:

1. Сначала снимают верхний слой почвы, поверхность выравнивают и утрамбовывают.
2. Слоями засыпают песок и гравий, первый проливают и уплотняют, второй только трамбуют.
3. На подушку укладывают геотекстиль, на него — утеплитель (например, популярный экструдированный пенополистирол).
4. Сооружают вокруг опалубку, затем внутри нее монтируют каркас из арматуры.
5. Заливают цементный раствор.

Набора прочности ждут около 3 недель, пока бетон не затвердеет на 70-75%. Затем переходят к возведению стен. Однако многие считают, что лучше выдерживать корректный «железобетонный срок» — как минимум те же 28 дней.

Достоинства плиты

У монолита свои преимущества перед лентой:

1. Обустройство монолитного фундамента трудно назвать суперсложным. Если говорить упрощенно, то это рытье котлована, обустройство подушки, слой гидроизоляции, армирование и заливка цементного раствора.
2. Расчеты перед началом работ трудностей не обещают. Объясняется эта особенность простотой монолитной конструкции, поэтому риск допустить фатальную ошибку на стадии проектирования минимален.
3. Возможность возвести здание в несколько этажей. Большая площадь основания гарантирует равномерное распределение нагрузки, низкое давление на грунт.
4. Цельность основания, она позволяет избежать деформации стен из искусственных материалов — из кирпича, газо- и пено-, шлакоблоков из-за сдвигов почвы.
5. Минимум земляных работ, не предполагающих большой глубины. Шанс вовсе обойтись без рытья котлована, если участок почти идеально ровный.
6. Использование плиты к роли пола первого этажа. Возможность монтажа системы «теплый пол» на этапе заливки фундамента.

Еще один плюс — универсальность плитного основания. Монолит можно залить на любом грунте, к исключениям относятся участки, имеющие сложный рельеф: например, стройплощадка, расположенная на склоне. Однако современные технологии позволяют использовать комбинации из плиты и свайного (ленточного) фундамента.

Слабые стороны монолита

Если размышлять о том, что лучше: ленточный фундамент или плита, то количество недостатков может склонить будущих строителей в ту или иную сторону. Минусы у бетонной плиты есть, это:

Большой расход материалов (особенно бетона), если сравнивать с экономичной лентой. Особенно, если площадь будущего дома достаточно большая. Невозможности прокладки инженерных коммуникаций. Да, их можно заложить перед заливкой плиты, однако в будущем свободного доступа к ним уже не будет. Увеличение толщины плиты, использование прочного армирующего каркаса

В некоторых случаях эти дополнительные предосторожности необходимы, а они ведут к удорожанию строительства. Невозможность устроить подвал в том случае, если решено сооружать мелкозаглубленную монолитную плиту

Основание, заглубленное на 1500-2000 мм, потребует еще больших расходов на возведение здания. Заливка, которую надо делать в сухую погоду

Сложности могут возникнуть с защитой застывающей плиты от дождя, так как закрыть большую площадь бывает проблематично.

Некоторые минусы все же условны. В большей степени это относится к первому недостатку, потому что снизить затраты позволяет экономия других материалов

Иногда на недостатки обращать внимание не приходится: например, при слабых, неустойчивых грунтах на участке. Тогда перед хозяевами не встает вопрос, что лучше: ленточный фундамент или плита, так как максимально надежная альтернатива отсутствует

Что собой представляют ребристые плиты, их основные характеристики

Ребристые плиты перекрытия еще называются П-образными. Своё название они получили благодаря параллельно расположенным двум рёбрам жёсткости, расстояние между которыми в основном составляет 600 мм. Дополнительная жёсткость продукции обеспечивается вследствие армирования, которое позволяет снизить расход бетона и при этом сохранить прочность, влияющую на устойчивость конструкции к изгибу. Эксплуатационные характеристики изделий повышаются благодаря наличию нескольких поперечно расположенных рёбер. Производятся плиты из бетона марки В15 или В20. С учётом внешних особенностей панели делятся на 2 типа:

1. Плиты, которые отличаются отсутствием проёма в полке, маркируются буквами ПГ.
2. Блоки, в которых имеется врезанный проем, характеризуются маркировкой ПВ. Главное преимущество использования ребристых плит этой марки – возможность проведения воздуховода или создание вентиляционной шахты.

Основными сферами использования ребристых плит являются чердачные помещения, гаражные покрытия или подвальные сооружения

Из-за особого внешнего вида и специфических характеристик П-образные плиты перекрытия чаще применяются при строительстве нежилых конструкций, таких как гаражи или склады. При возведении жилых зданий использовать такого рода плиты для создания межэтажного пространства нецелесообразно, потому как они не имеют такой ровной поверхности, как другие варианты перекрытия. Неровный потолок будет выглядеть некрасиво, эстетично обшить его будет непросто, а также возникнут сложности с прокладкой коммуникаций.

Основная отличительная особенность ребристых панелей по сравнению с другими видами перекрытия – высота. Толщина бетонной плиты П-образной формы обычно находится в пределах 30-40 см. Более тонкие варианты используются для возведения мелких зданий и для отделения чердака от помещения. Плиты толщиной 40 см часто можно встретить на строительных площадках объектов промышленного назначения.

Размеры ребристых плит перекрытия отличаются друг от друга также и по ширине: значение этого параметра находится в пределах 1,5-3 м, причём каждый вид имеет свои преимущества. Так, строительство с использованием трёхметровых панелей будет проходить быстрее ввиду большей ширины, что позволит сократить не только временные, но и трудовые затраты. Если же применять более узкие полутораметровые плиты, постройка выйдет прочнее.

Одним из недостатков ребристых элементов перекрытия является невозможность их использования при строительстве жилых объектов

Другие характеристики ребристых ЖБ плит перекрытия: размеры и иные параметры

По сравнению с размерами плит ПК, перекрытия из ребристых панелей значительно превосходят их по длине. В основном на производствах встречаются изделия, длина которых составляет 6 или 12 м. Для индивидуального изготовления доступны также варианты панелей 18-метровой длины

Как и в других случаях, от размера плит зависит и их масса, что особенно важно учитывать при транспортировке изделий и при создании плана монтажа. Плита перекрытия для дома размером 12 м может весить от 4 до 7 тонн, хотя средним значением считается масса 1,5-3 тонны. При желании можно заказать плиты из более лёгкого бетона, что отразится на весе изделия

Все П-образные конструкции для удобства оснащаются монтажными петлями

Все П-образные конструкции для удобства оснащаются монтажными петлями.

При покупке нужно обращать внимание на присутствие отверстий, предназначенных для прокладки коммуникаций, а также на марку бетона, используемого в производстве. Все эти характеристики в итоге и влияют на несущую способность постройки

По ГОСТу максимальная нагрузка на плиты перекрытия ребристого типа составляет 180-830 кг/м²

По ГОСТу максимальная нагрузка на плиты перекрытия ребристого типа составляет 180-830 кг/м²

Что касается цены, то ребристые плиты, по сравнению с плитами ПК, немного дешевле, а также по весу они легче многопустотных перекрытий. Главная причина, по которой их приобретают реже других вариантов, – высокая проводимость холода.

Ребристые элементы перекрытия производятся с ребрами как в одном направлении, так и в двух

Толщина плиты перекрытия на верхней полке не превышает 5 см. Это значит, что даже при небольшой минусовой температуре тонкая полка за короткое время пропустит холод внутрь здания. По этой причине ребристые перекрытия нуждаются в дополнительном утеплении, что влечёт за собой лишние временные и финансовые затраты. В таблице указано, какие бывают размеры плит перекрытия:

Размеры (длина, ширина), мм	Толщина, мм	Вес, кг
1170х390	90	65
1370х390	76
1570х390	87
1770х390	100
2370х390	120	154
2570х390	167
2970х390	150	197
3170х390	206
3370х390	227
3570х390	240
