Характеристики плит перекрытия

Почему стоит выбрать из железобетона

Плюсы в использовании есть у каждого из существующих строительных материалов. Выбирая подходящий, необходимо, прежде всего, ориентироваться на вид здания и поставленные перед ним задачи. Деревянные покрытия отличаются большей гибкостью, малым весом и естественностью происхождения, но также весьма подвержены вредителям и имеют меньший срок эксплуатации сравнительно с бетонными разновидностями

Кроме того, имеет смысл принять во внимание разницу в размере балок деревянного перекрытия и бетонных

Узнать какие они ребристые плиты перекрытия: размеры, гост, можно прочитав статью.

Из недостатков железобетонных конструкций необходимо отметить значительный вес и использование специальной техники. Несмотря на это, трудоемкость деревянных перекрытий будет значительно выше и сам процесс более длительным, по сравнению с готовыми бетонными плитами.

На видео – сортамент и размеры плит перекрытия:

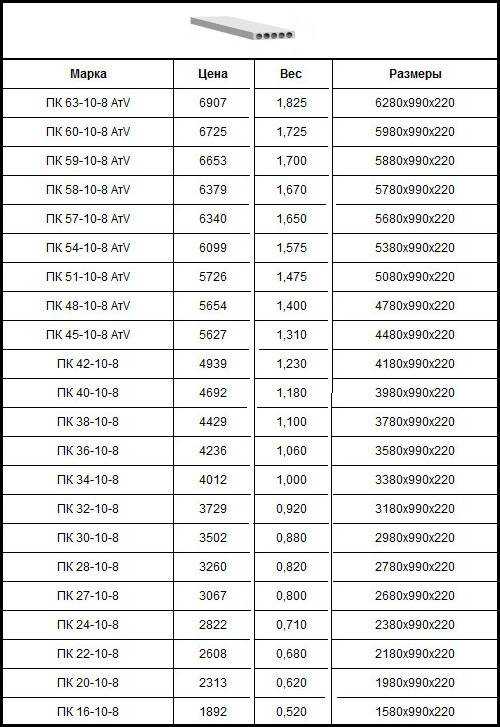

Средние цены на разные виды плит

Таблица 4. Примерные расценки на пустотелые железобетонные изделия для перекрытия зданий

Марка	Цена, руб.
ПБ	от 1900 до 33000
ПК	от 1800 до 19000
ПНО	от 2200 до 10000
3,1ПБ и 1,6ПБ	от 2300 до 18000

В следующем видео рассмотрены вопросы выбора плит, зависимости цены от качества и целесообразности применения б/у изделий:

https://youtube.com/watch?v=vu2p1fMrZV0

Плиты перекрытия ПК 42-12-8 (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 4,2м, ширино…

От 11351 руб/штПодробнее

Плиты перекрытия ПК 58-12-8 AтV (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 5,8м, ширино…

От 14033 руб/штПодробнее

Плиты перекрытия ПК 63-12-8 AтV (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 6,3м, ширино…

От 14868 руб/штПодробнее

Плиты перекрытия ПК 60-12-8 АтV (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 6м, шириной…

От 14152 руб/штПодробнее

Плиты перекрытия ПК 25-12-8 (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 2,5м, ширино…

От 6504 руб/штПодробнее

Плиты перекрытия ПК 48-12-8 AтV (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 4,8м, ширино…

От 12629 руб/штПодробнее

Плиты перекрытия ПК 35-12-8 (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 3,5м, ширино…

От 9119 руб/штПодробнее

Плиты перекрытия ПК 30-12-8 (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 3м, шириной…

От 7929 руб/штПодробнее

Плиты перекрытия ПК 72-12-8 АтVт-1 (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 7,2м, ширино…

От 20918 руб/штПодробнее

Плиты перекрытия ПБ 60-12-8 (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПБ для всех типов зданий длиной 6м, шириной…

От 17545 руб/штПодробнее

Маркировка многопустотных железобетонных плит перекрытий

Например: ПК63.12-3. АтVта

• 1ПК (ПК) — плита перекрытия толщиной 220 мм с круглыми пустотами диаметром 159 мм, для опирания по двум сторонам;
• 2ПК — толщиной 220 мм с круглыми пустотами диаметром 140 мм, для опирания по двум сторонам;
• 3ПК — толщиной 220 мм с круглыми пустотами диаметром 127 мм, для опирания по двум сторонам;
• 4ПК — толщиной 260 мм с круглыми пустотами диаметром 159 мм и вырезами в верхней зоне по контуру, для опирания по двум сторонам;
• 5ПК — толщиной 260 мм с круглыми пустотами диаметром 180 мм, для опирания по двум сторонам;
• 6ПК — толщиной 300 мм с круглыми пустотами диаметром 203 мм, для опирания по двум сторонам;
• 7ПК — толщиной 160 мм с круглыми пустотами диаметром 114 мм, для опирания по двум сторонам;
• ПГ — толщиной 260 мм с грушевидными пустотами, для опирания по двум сторонам;
• ПБ — толщиной 220 мм, изготовляемые методом непрерывного формования на длинных стендах и предназначенные для опирания по двум сторонам.

Наличие третьей буквы будет указывать на увеличение количества сторон опирания плиты перекрытия. Например: 2ПКТ — (буква Т три стороны) для опирания по трем сторонам, 1ПКК — (буква К четыре стороны) для опирания по четырем сторонам;

Первые две цифры в маркировке — длина плиты в дециметрах. Реальный размер L плиты перекрытия обычно на 20 мм меньше. Таким образом, 63 означает, что реальная длина плиты будет составлять 6280мм.

Вторые две цифры в маркировке — ширина плиты перекрытия в дециметрах, а реальная ширина обычно на 10 мм меньше. То есть, 12 означает плиту шириной 1190 мм. Стандартная ширина плит — 1,0; 1,2; 1,5; 1,8 м (990; 1180; 1490; 1790 мм), но большинство производимых плит – 1,2 м; 1,5 м.

Последняя цифра — несущая способность плиты перекрытия. В зависимости от марки это может быть несущая способность в сотнях киллограмм на 1 м2. (3 означает 300 кг/м2).

Буквенные символы в конце маркировки плиты перекрытия обозначают:

• АтV – нижняя рабочая поверхность железобетонной плиты армирована предварительно-напряженной арматурой класса АтV
• т – плита перекрытия изготовлена из тяжелого бетона.
• а – плита перекрытия снабжена уплотняющими вкладышами в отверстиях с торцов.

Глубина опирания железобетонных плит должна быть 90 – 250 мм. Учитывая эти показатели, выбирается стандартный размер плиты перекрытия, подходящий к длине перекрываемого пролёта. Размеры плиты перекрытия и наличие такой у ближайшего производителя железобетонных изделий следует предусмотреть на стадии проектирования дома.

Таблица 1. Стандартные размеры многопустотных плит перекрытий

Тип плиты	Координационные размеры плиты, мм
Длина	Ширина
1ПК 2ПК 3ПК	От 2400 до 6600 включ. с интервалом 300, 7200, 7500	1000, 1200, 1500, 1800, 2400, 3000, 3600
1ПК	9000	1000, 1200, 1500
1ПК 2ПК 3ПК	От 3600 до 6600 включ. с интервалом 300, 7200, 7500	От 2400 до 3600 включ. с интервалом 300
1ПК 2ПК 3ПК	От 2400 до 3600 включ. с интервалом 300	От 4800 до 6600 включ. с интервалом 300, 7200
4ПК	От 2400 до 6600 включ. с интервалом 300, 7200, 9000	1000, 1200, 1500
5ПК	6000, 9000, 12000	1000, 1200, 1500
6ПК	12000	1000, 1200, 1500
7ПК	От 3600 до 6300 включ. с интервалом 3000	1000, 1200, 1500, 1800
ПГ	6000, 9000, 12000	1000, 1200, 1500

Размеры многопустотных железобетонных плит перекрытий, которые вам могут предложить местные производители железобетонных изделий желательно узнать заранее. Не каждый ЖБК или ЖБЗ может похвастаться огромным ассортиментом выпускаемой продукции, а перевозить плиты из другого региона весьма накладно.

Предисловие

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-2015 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2-2015 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены»

Сведения о стандарте

1 РАЗРАБОТАН Акционерным обществом «ЦНИИЭП жилища — институт комплексного проектирования жилых и общественных зданий» (АО «ЦНИИЭП жилища»)

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 «Строительство»

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 12 ноября 2015 г. N 82-П)

За принятие проголосовали:

Краткое наименование страны поМК (ИСО 3166) 004-97	Код страны поМК (ИСО 3166) 004-97	Сокращенное наименование национального органа по стандартизации
Казахстан	KZ	Госстандарт Республики Казахстан
Киргизия	KG	Кыргызстандарт
Россия	RU	Росстандарт
Таджикистан	TJ	Таджикстандарт
Туркмения	ТМ	Главгосслужба «Туркменстандартлары»

(Поправка. ИУС N 12-2021).

4 Приказом Федерального агентства по техническому регулированию и метрологии от 30 ноября 2015 г. N 2077-ст межгосударственный стандарт ГОСТ 26434-2015 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2017 г.

5 ВЗАМЕН 26434-85*

________________

* Вероятно, ошибка оригинала. Следует читать: ГОСТ 26434-85. — .

6 ПЕРЕИЗДАНИЕ. Июль 2017 г.

Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)

ВНЕСЕНА поправка, опубликованная в ИУС N 12, 2021 год

Поправка внесена изготовителем базы данных

Классификация и особенности основных видов плит

Обозначение плит перекрытия регламентируется ГОСТ 23009. Марка может содержать от 2 до 3 буквенно цифровых групп:

• Первая – содержит буквенное обозначение разновидности изделия.
• Вторая – включает основные размеры и показатель предельной нагрузки.
• Третья – содержит дополнительную информацию такую, как класс арматуры для армирования, вид бетона и т.д.

Маркировка ЖБ плит помогает определить разновидность изделия, способ производства и конструктивные особенности. Железобетонные изделия для сооружения горизонтальных несущих и ограждающих конструкций подразделяются на такие виды:

• Многопустотные – изделия с продольными технологическими пустотами, которые характеризуются сравнительно небольшим весом и высокими прочностными характеристиками.

  Фото 1. Пустотные железобетонные изделия

• Ребристые – ЖБИ с продольными ребрами, обеспечивающими повышенную жесткость.
• Полнотелые – плиты сплошного сечения, отличающиеся высокой прочностью.

Фото 2. Промаркированные полнотелые плиты

Зная марку железобетонных плит, вы сможете легко определить не только их разновидность, но также основные размеры и несущую способность

Поэтому важно знать и понимать, как расшифровываются обозначения основных типов ЖБИ.

Пустотные плиты

Производятся согласно ГОСТ 9561 с продольными пустотами разных форм. Буквенная маркировка пустотелых плит перекрытия:

• ПК – круглопустотные ЖБИ толщиной 220 мм, изготовленные методом опалубочного формования.
• ПБ – многопустотные ЖБИ толщиной 220 мм, которые производятся согласно современному методу безопалубочного (непрерывного) формования.
• ПНО – облегченные круглопустотные изделия толщиной 160 мм, которые изготовляются по опалубочной технологии.
• 3,1ПБ и 1,6ПБ – облегченные пустотные ЖБИ толщиной 160 мм, изготовленные по безопалубочной технологии.

Маркировка плит перекрытия ПК и ПБ детально расшифрована в соответствующе пункте данной статьи.

Фото 3. Разные типы многопустотных изделий

Другие виды плит

Заводы-изготовители выпускают и другие виды плит, но они, как правило, относятся к категории изделий специального назначения:

• Ребристые (ПГ, ПР, ПП) – применяются преимущественно для покрытия и перекрытия промышленных и общественных многоэтажных объектов. Изготовляются по ГОСТ 28042. Характеризуются высокой стойкостью к вибрационным нагрузкам, поэтому наиболее востребованы в регионах с высокой сейсмоактивностью.

  Рисунок 4. Внешний вид ребристых ЖБИ

• Сплошные (ПТ, П) – характеризуются полнотелой конструкцией, высокими прочностными характеристиками. Производятся в соответствии с ГОСТ 19570. Большим спросом среди застройщиков не пользуются из-за большого веса, что создает значительные нагрузки на стены и фундамент.

  Фото 5. Внешний вид плиты сплошного сечения

Расшифровка маркировки

Основные параметры изделия наносятся производителем на боковую поверхность плиты с помощью буквенно-цифрового кода. Полная маркировка изделия обязательно отображается в предоставляемых производителем сертификате качества на изделие. Потребитель может самостоятельно расшифровать маркировку, используя следующие примеры:

• ПК 72-12-8- АтVт: П – пустотелая плита; К – пустоты круглые в сечении; 72 – длина изделия в дециметрах (7,2м); 12 – ширина изделия в дециметрах (1,2м); 8 — допустимая нагрузка в кПа (800кгс/м²); АтV — применённый в изделии класс арматуры; т – в производстве плиты использован тяжёлый бетон.

• ПБ 75-12-16: П – плита пустотелая; Б – изготовлена методом безопалубочного формования;75 – длина в дециметрах (7,5м); 12 – ширина в дециметрах (1,2м); 16 – допустимая нагрузка в кПа (1600 кг/м²).
• 2ПГ-60-4- AтVт: 2ПГ — плита ребристая высотой 300 мм; 60 – длина в дециметрах (6м); 4 – несущая способность в кПа (400кг/м²); AтV – класс арматуры; т — в производстве плиты использован тяжёлый бетон.
• П-60-12-3,5: П – плита сплошного сечения; 60 – длина в дециметрах (6м); 12 – ширина в дециметрах (1,2м); 3,5 – прочность бетона соответствует классу В3,5.

Объяснение маркировки пустотных плит перекрытия

Научившись, как правильно расшифровывается маркировка пустотных панелей, застройщик может купить стройматериалы, не вникая в технологию их изготовления.

Маркировка, сделанная производителем, позволит понять:

• какую нагрузку выдерживает та или иная панель;
• какую несущую способность имеет изделие;
• подробности о типе и размерах.

Маркирование изделий выполняется в соответствии с ГОСТ стандартом 23009.

Обозначение включает в себя три группы из букв, цифр и дефисов:

1. Первая группа: показатель вида плиты перекрытия — в дециметрах указывается ширина и длина;
2. Вторая группа: несущая способность изделия (расч. нагрузка) в кгс/м2 или кПа/м2.
   Усиление панелей напряженной арматурой обозначают классом, применяемой при производстве арматурной стали. Вид бетонного состава обозначают буквами: Л – легкий; С – силикатный;
3. Третья группа: расскажет о дополнительных характеристиках пустотных изделий, включая использование конструкций в экстремальных условиях (воздействие химического и сейсмического характера). Может указывать на конструктивные дополнения плит.

На примере маркировки 1ПК63.15-6АтVЛ рассмотрим расшифровку имеющихся обозначений.

Опытный мастер, просматривая чертеж по перекрытию объекта, при необходимости прочитает указанную маркировку следующим образом: пустотная плита имеет длину 6280 мм, ширину – 1490 мм; выдерживает нагрузку в 6 кПа. При ее изготовлении был использован легкий бетон, усиление конструкции выполнено с применением напряженной арматуры класса Aт-V.

Рассматриваемая маркировка 1ПК63.15-6АтVЛ состоит из двух групп, третья группа появляется, когда для плиты перекрытия были разработаны особые конструктивные свойства.

Например, если к имеющимся цифрам и буквам в конце добавить обозначение С7 – 1ПК63.15-6АтV- С7 — это будет говорить о возможности использования пустотной плиты при строительстве объектов в сейсмоопасных зонах с сейсмичностью до 7 баллов.

Отсутствие буквы Л, указывающей вес бетона, значит, что при изготовлении был использован тяжелый бетон. Тяжелые бетоны не имеют обозначения в маркировке.

Поэтому чертеж пустотной панели включает в себя расчет, сделанный исходя из стандартной нагрузки на общее перекрытие 150 кг на м2 (включен вес мебели, жильцов и оборудования).

Несущая способность пустотной плиты стандартного вида находится в интервале от 600 до 1000 кг на м2.

Видео:

Сопоставляя норму 150 кг на м2 с имеющейся фактической прочностью плит, можно заметить, что их усиление имеет высокий запас прочности.

Если купить такие плиты, их можно будет использовать для сооружения любых видов зданий.

Панели перекрытия пустотные – конструктивные особенности

Предприятиями железобетонных изделий в соответствии с действующими стандартами производятся различные виды строительных материалов, к которым относятся также и пустотелые плиты перекрытия. Используя их в качестве составных частей при возведении зданий, строители быстро формируют плоскость потолка за счет ровной поверхности плиты.

Изделие состоит из следующих материалов:

• бетона, изготовленного на базе портландцемента М300 и выше. Благодаря применению качественного бетона достигаются повышенные показатели прочности;
• стальной арматуры класса А3 или А4, находящейся в напряженном или обычном состоянии. Армирование повышает нагрузочную способность межэтажных плит.

Плиты перекрытия – недорогой, удобный и незаменимый, во многих случаях, стройматериал

Плита перекрытия пустотка отличается следующими конструктивными особенностями:

• правильной геометрической формой. Изделие выполнено в виде параллелепипеда, имеющего ровную поверхность граней;
• наличием сквозных полостей в торцевой части панели. Внутренние отверстия повышают звукоизоляционные и теплозащитные свойства;
• конфигурацией поперечного сечения продольных полостей. Каналы в поперечном сечении имеют форму круга или овала;
• габаритными размерами. Длина, толщина и ширина панелей, а также диаметр отверстий отличаются для различных исполнений;
• количеством продольных отверстий. Оно регламентировано требованиями стандартов и действующей нормативной документацией.

Продольно расположенные каналы положительно влияют на эксплуатационные свойства изделий:

• упрощают процесс укладки инженерных коммуникаций;
• повышают теплоизоляционные свойства межэтажного перекрытия;
• предотвращают проникновение в помещение внешних шумов.

Технология и особенности изготовления плит

Ж/б плиты перекрытия размеры которых приведены к единому стандарту, изготавливаются по разной методике, что не может не вызывать разницы в качестве поверхности. Изделия ПГ и ПК изготавливаются заливкой отформованной опалубки, плиты ПБ – непрерывной формовкой на конвейере (стенде). Конвейерная технология позволяет получить гораздо более гладкую поверхность и любую длину панели до 9 метров включительно.

Такой способ изготовления позволяет получать нестандартные размеры бетонных плит перекрытия, которые всегда понадобятся в строительстве. При отсутствии нестандартных плит приходится заполнять пустые участки, не перекрытые панелями, заливкой бетонного раствора, что не может не сказаться на прочности конструкции.

Панели ПК и ПГ имеют перед панелями ПБ следующее преимущество: в них разрешено делать отверстия для прокладки инженерных коммуникаций, которые не вызовут разрушения объекта. Прочность плиты с проделанными отверстиями обеспечивается тем, что размер пустотных отверстий ПК и ПГ плит – ≥ 114 мм, поэтому любая пластиковая, стальная или асбоцементная труба для внутренней проводки легко умещается в технологические отверстия. ПБ изделия имеют отверстия Ø 60 мм, из-за этого не каждую трубу можно пропустить через пустоты.

Опирание плит на стороны стен объекта

Особенности производства и использования пустотных плит перекрытия

При производстве пустотелых панелей перекрытия применяют разные технологии, в результате, отличия можно заметить по структуре их лицевой стороны.

Маркировка изделий вида ПК и ПГ говорит о том, что конструкция была отлита с помощью опалубки.

Железобетонные материалы ПБ – для их изготовления используется беспрерывная схема действий с применением конвейерной линии.

Видео:

В отличие от опалубочных изделий, технические характеристики ПБ более усовершенствованы.

Они обладают гладкой и ровной поверхностью, могут при производстве получать различную длину, что очень удобно для застройщиков желающих купить «доборные» плиты.

Чертеж по раскладке ПК может включать несколько участков, на которых не могут разместиться панели, имеющие стандартные размеры.

Несущая способность самодельной конструкции уступает своим показателем заводскому изделию по причине отсутствия виброуплотнения и пропаривания железобетона.

Поэтому лучше купить «доборные» плиты с необходимыми параметрами.

Преимущество использования опалубочных плит заключается в возможности применять их в местах, где планируется проведение коммуникационных сетей.

Плиты ПГ и ПК стоит купить, если чертеж перекрытий здания включает дополнительные отверстия, которые необходимо проделать, не снизив усиление всей конструкции.

При этом пустотные ПГ и ПК имеют минимальный диаметр отверстий в 114 мм, при котором можно не пробивать отверстия, а воспользоваться существующими.

В них свободно пройдет труба с диаметром 80-100 мм.

Если же купить железобетонные панели для перекрытия с маркировкой ПБ, то диаметр их отверстий (60 мм) не позволит пропустить через себя канализационный стояк.

Если с этой целью перерубать ребро жесткости конструкции, ее несущая способность сойдет на «нет», а технические характеристики изделия больше не будут отвечать нормативным требованиям СНИП.
